MISSY IX/A/90 - Gartraukis ELICA - Nemokama naudojimo instrukcija

Produkto tipas	Gartraukis
Prekės ženklas	ELICA
Modelis	MISSY IX/A/90
Plotis	90 cm
Naudojimo versija	Siurbimo (išorinis išmetimas) arba recirkuliacijos (anglies filtras)
Montavimas	Sieninis
Apšvietimas	LED lemputė 3W-E14 (maks.)
Lempių skaičius	2 (apytikslis)
Valdymas	Valdymo skydelis su siurbimo greičio ir apšvietimo valdymu
Siurbimo greičiai	3 greičiai (apytikslis)
Išmetimo angos skersmuo	150 mm (apytikslis)
Riebalų filtras	Metalinis, plaunamas kas mėnesį
Anglies filtras	Aktyvus, keičiamas kas 4 mėnesius (recirkuliacijos versija)
Minimalus atstumas tarp viryklės ir gartraukio	50 cm (elektrinė) / 65 cm (dujinė)
Maitinimo šaltinis	220-240 V / 50 Hz (apytikslis)
Atitiktis	EN/IEC 60335, EN 55014, ir kt.
Naudojimas	Buitinis ir panašus (biurai, ūkiai, viešbučiai)
Priežiūra	Išorinis valymas drėgna šluoste ir neutraliu plovikliu
Keičiamos dalys	LED lemputės, riebalų filtrai, anglies filtrai
Garantija	2 metai (standartinė)

Dažnai užduodami klausimai - MISSY IX/A/90 ELICA

Kaip sumontuoti gartraukį MISSY IX/A/90?

Laikykitės minimalių atstumų: 50 cm elektrinei viryklei, 65 cm dujinei. Naudokite pateiktus sienai tinkamus kaiščius. Elektros prijungimas turi atitikti standartus. Išsamų montavimą rasite instrukcijoje.

Koks yra saugos atstumas tarp gartraukio ir kaitlentės?

Minimalus atstumas yra 50 cm elektrinėms kaitlentėms ir 65 cm dujinėms arba mišrioms. Jei kaitlentės instrukcija nurodo didesnį atstumą, vadovaukitės ja.

Kaip valyti riebalų filtrus?

Metaliniai riebalų filtrai turi būti valomi kartą per mėnesį. Naudokite neagresyvius ploviklius, rankomis arba indaplovėje (greitas ciklas, žema temperatūra). Plovimas indaplovėje gali pakeisti spalvą, bet efektyvumui įtakos neturi.

Kada reikia pakeisti anglies filtrą?

Aktyvųjį anglies filtrą reikia pakeisti kas 4 mėnesius maksimaliai, arba dažniau, jei gartraukis naudojamas intensyviai. Jo negalima plauti ar regeneruoti. Naudokite tik recirkuliacijos versijoje.

Kaip pakeisti gartraukio lemputę?

Pirmiausia atjunkite prietaisą. Leiskite lempoms atvėsti. Nuimkite dangtelį, tada pakeiskite lemputę LED 3W-E14 (maksimali). Uždarykite dangtelį. Jei apšvietimas neveikia, patikrinkite lemputės įstatymą.

Ar gartraukis gali veikti recirkuliacijos režimu?

Taip, jei išorinis išmetimas neįmanomas. Įstatykite deflektorių F ir vieną ar kelis anglies filtrus (pagal modelį). Dūmai recirkuliuojami virtuvėje per kamino oro išleidimo angą.

Ką daryti, jei apšvietimas neįsijungia?

Pirmiausia patikrinkite, ar lemputės tinkamai įstatytos lizduose. Jei problema išlieka, įsitikinkite, kad maitinimas prijungtas. Esant reikalui kreipkitės į techninės priežiūros tarnybą.

Ar galiu naudoti gartraukį be riebalų filtro?

Ne, tai pavojinga. Gartraukis niekada neturėtų būti naudojamas be tinkamai sumontuoto tinklelio ar riebalų filtro, nes gali kilti gaisro pavojus.

Ar prieš valymą turiu atjungti gartraukį?

Taip, būtinai: prieš bet kokią priežiūrą atjunkite maitinimą, ištraukdami kištuką arba išjungdami pagrindinį jungiklį.

Kokią lemputę naudoti pakeitimui?

Naudokite tik LED 3W-E14 lemputes (maksimaliai). Daugiau informacijos rasite pridedamoje instrukcijoje 'ILCOS D'.

NAUDOJIMO INSTRUKCIJA MISSY IX/A/90 ELICA

LT Montavimo ir naudojimosi instrukcija

LV Uzstādīšanas un lietošanas instrukcija

SR Uputstva za montažu i upotrebu

MK Упатство за монтажа и ракување

SL Navodila za montažo in uporabo

HR Uputstva za montažu i uporabu

TR Montaj ve kullanım talimatları

AR

2

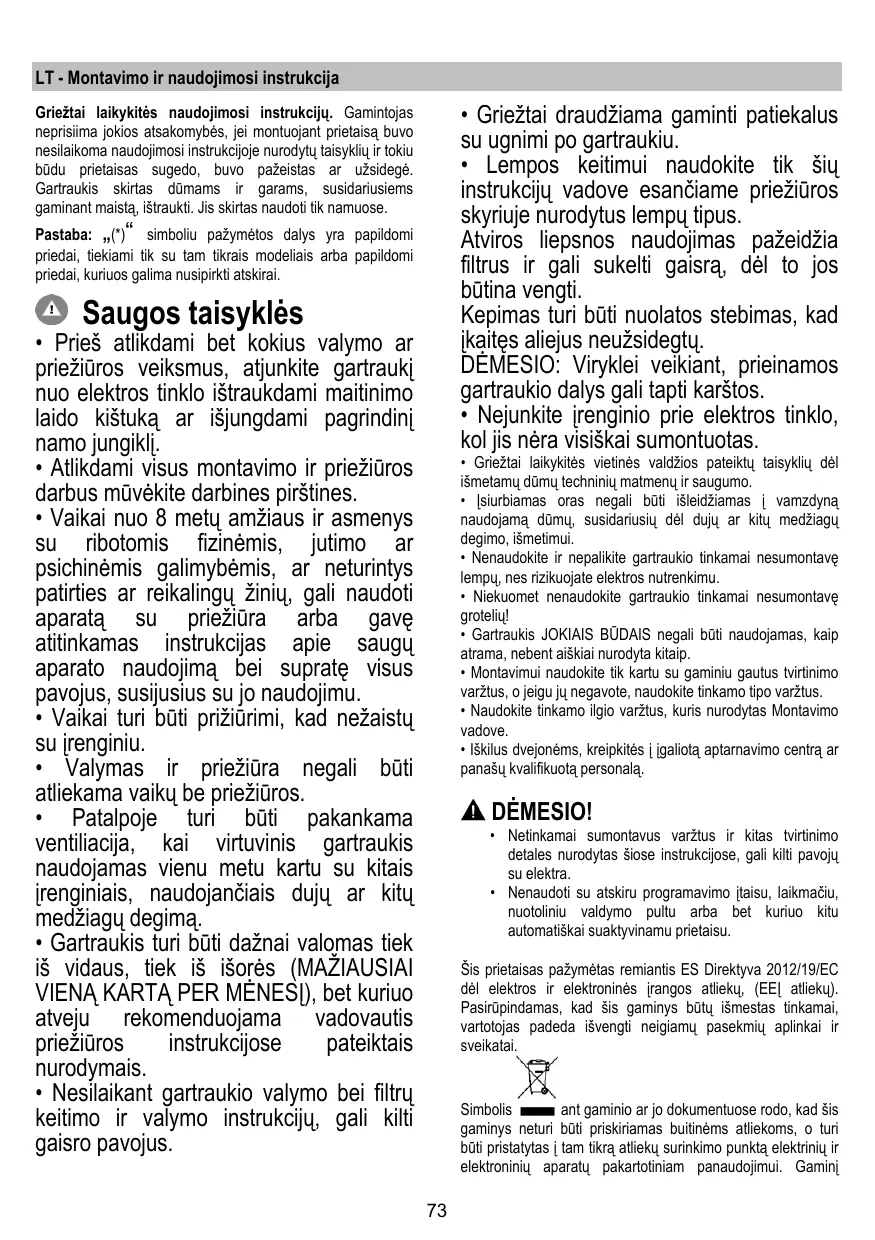

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Pastaba: ^* "simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį. - Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbo pirštines. - Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gave atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu. - Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu. - Valymas ir priežiūra negali būti atliekama vaikų be priežiūros. - Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitų medžiagų degimą. - Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais. - Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.

Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu. - Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus. Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, todėl jų būtina vengti. Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų. DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos. - Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas. Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo. - Įsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmų, susidarančių dėl dujų ar kitų medžiagų degimo, išmetimui. - Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu. - Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių! - Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip. - Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus. - Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove. - Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.

DĖMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotolinio valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padės išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį

išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Patarimai, kaip tinkamai naudoti, siekiant sumažinti poveikį aplinkai: kai pradedate virti, įjunkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelias minutes. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsavimo režimą naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugerimo efektyvumą, keiskite anglies filtrą (-us). Kad išlaikytumėte riebalų filtro (-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Oro ištraukimo režimas

Gaubte yra viršutinė oro išėjimo anga B, skirta garų ištraukimui ir pašalinimui į išorę (ištraukiamojo vamzdžio ir užtvirtinimo gnybtų komplekte nėra).

Dėmesio! Jei gaubte yra anglies filtrų, būtinai juos pašalinkite.

Dėmesio! Jei gaubte nėra anglies filtrų, juos reikia užsakyti ir įmontuoti prieš naudojimą.

Modeliai be traukos variklio veikia tik ištraukimo režimu ir turi būti prijungti prie išorinio ištraukimo įrenginio (nėra komplekte).

Prijungimo instrukcija pateikiama kartu su periferiniu bloku.

Įrengimas

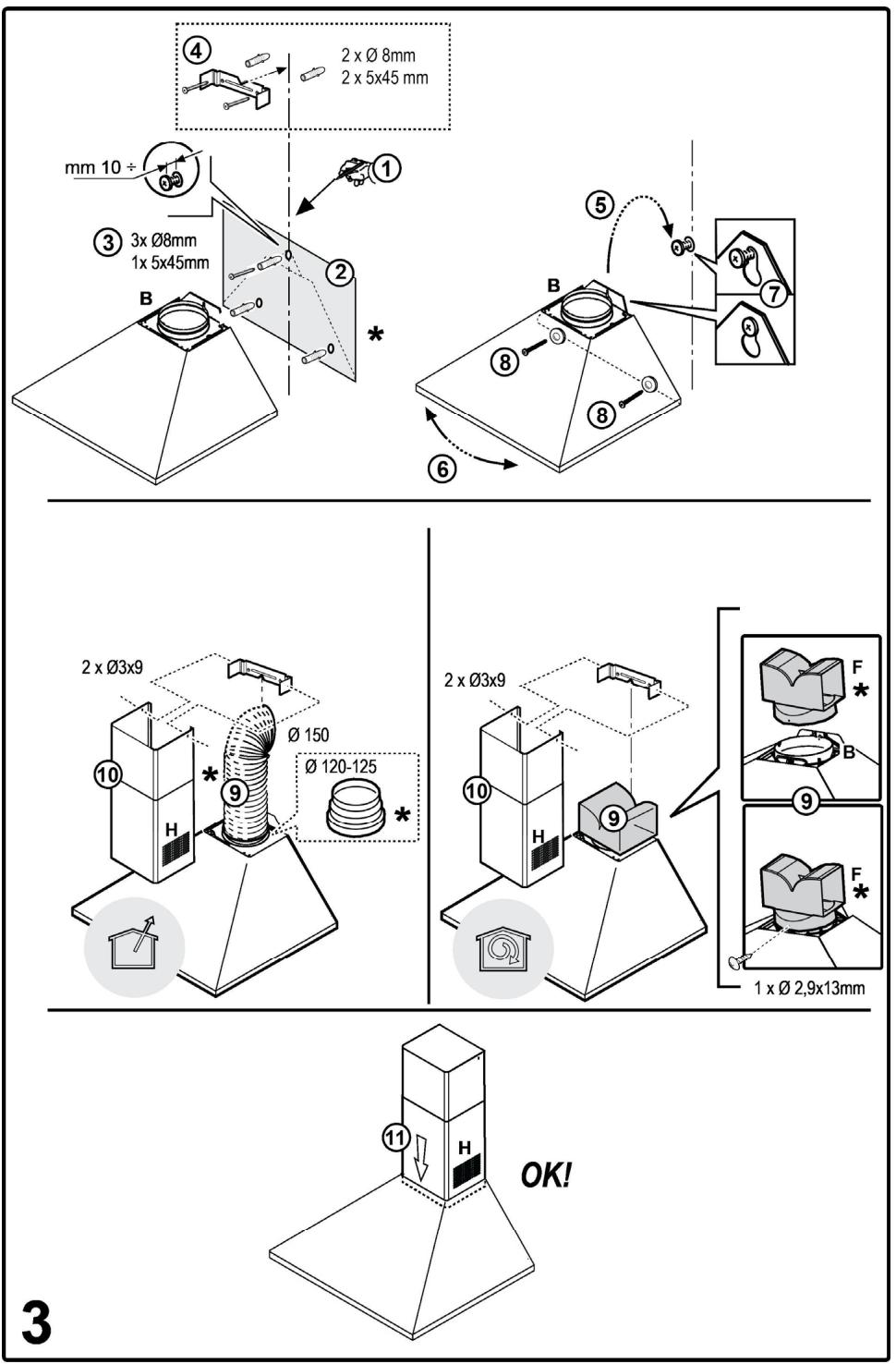

3 pav.

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50 cm, o jei viryklė dujinė ar kombinuota – 65 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Montavimas

Jei prie gaubto yra tvirtinimo pleistai, pritaikyti daugumai sienų/lubų, vis tiek reikia įsikviesti kvalifikuotą specialistą, kuris patikrintų, ar medžiagos pritaikytos tam sienų/lubų tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto svorį.

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuriebalinantis filtras

1 pav.

Anglies filtras prisipildo naudojant jį ilgą laiką, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu atveju, kapsulę reikia keisti mažiausiai kas keturis mėnesius.

NEGALIMA plauti ar regeneruoti.

Nuimkite nuo riebalų saugančius filtrus.

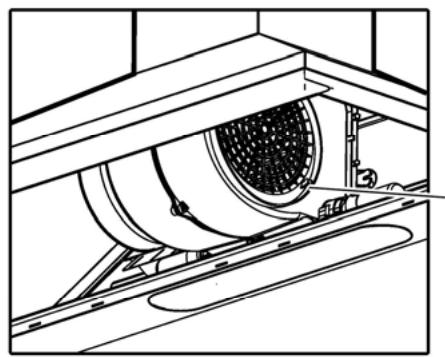

Sumontuokite filtrus taip, kad jie uždengtų variklį.

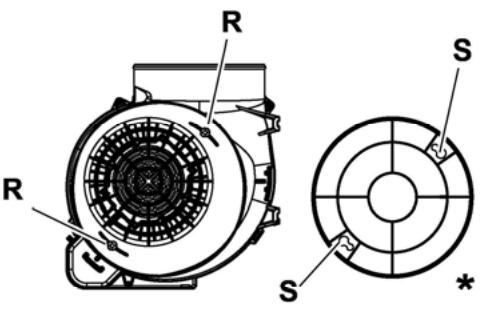

Patikrinkite, ar transporterio R dalys atitinka S skylutes, po to užsukite pagal laikrodžio rodyklę iki galo.

Jei norite išmontuoti, atlikite šiuos veiksmus atbuline tvarka.

Vėl įstatykite nuo riebalų saugančius filtrus.

Lemputių keitimas

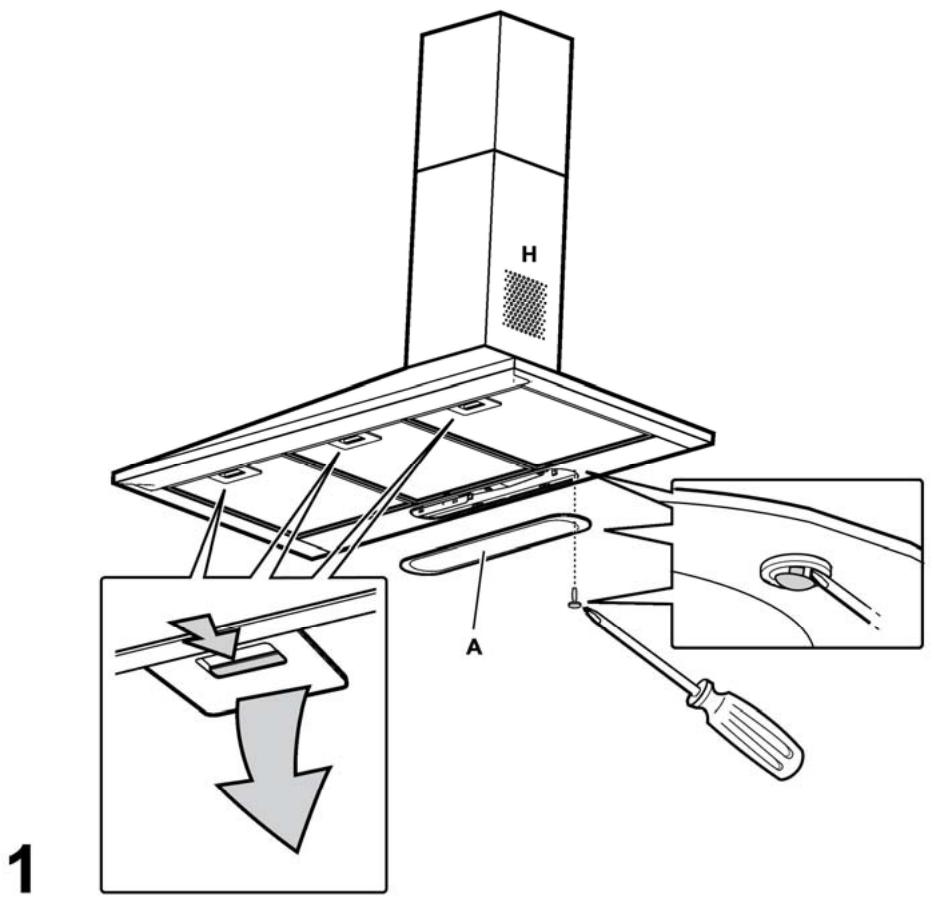

1 pav.

Išjunkite prietaisą iš elektros tinklo.

Dėmesio! Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.

Norėdami pasiekti lempoms skirtą ertmę, nuimkite dangtį A.

Pakeiskite sugedusią lemputę.

Naudokite tik daug. E14 3W šviesos diodų lemputes.

Norėdami išsamesnių duomenų, žr. pridėtą skrajutę "ILCOS D" (raidinė skaitmeninė padėtis ,1d").

Jei apšvietimas neveiks, prieš kviesdami techninę pagalbą, patikrinkite, ar lempas įstatėte teisinga pozicija.

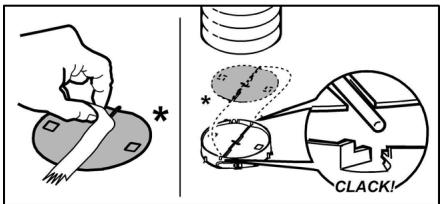

TIK kai kuriuose produktuose:

Kaip pasirenkamas priedas kartu tiekiamas dūmų atbulinis vožtuvas, kurį reikia sumontuoti. Jei montavimo sąlygos to reikalauja (pvz., nėra apsaugos nuo atsitiktinio oro srovių patekimo iš išorės), prieš montuodami dūmų išleidimo vamzdį, įdėkite jį į specialų laikiklį oro išleidimo jungties viduje.
