MISSY IX/A/90 - Exaustor ELICA - Manual de utilização gratuito

Tipo de produto	Exaustor
Marca	ELICA
Modelo	MISSY IX/A/90
Largura	90 cm
Versão de uso	Aspirante (evacuação externa) ou recirculação (filtro de carvão)
Montagem	Montagem na parede
Iluminação	Lâmpada LED 3W-E14 (máx)
Número de lâmpadas	2 (estimativa)
Comandos	Painel de controle com comando de velocidade de aspiração e iluminação
Velocidades de aspiração	3 velocidades (estimativa)
Diâmetro saída de ar	150 mm (estimativa)
Filtro de gordura	Metálico, lavável mensalmente
Filtro de carvão	Ativo, substituição a cada 4 meses (versão recirculação)
Distância mínima placa-exaustor	50 cm (elétrico) / 65 cm (gás)
Alimentação elétrica	220-240 V / 50 Hz (estimativa)
Conformidade	EN/IEC 60335, EN 55014, etc.
Uso	Doméstico e análogos (escritórios, fazendas, hotéis)
Manutenção	Limpeza externa com pano úmido e detergente neutro
Peças substituíveis	Lâmpadas LED, filtros de gordura, filtros de carvão
Garantia	2 anos (padrão)

Perguntas frequentes - MISSY IX/A/90 ELICA

Como instalar o exaustor MISSY IX/A/90 ?

Respeite as distâncias mínimas: 50 cm para fogão elétrico, 65 cm para gás. Utilize as buchas fornecidas adequadas à parede. A ligação elétrica deve estar conforme as normas. Consulte o manual para montagem detalhada.

Qual é a distância de segurança entre o exaustor e a placa de cozimento?

A distância mínima é de 50 cm para placas elétricas e 65 cm para placas a gás ou mistas. Se o manual da placa indicar uma distância maior, siga esse.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos devem ser limpos uma vez por mês. Use detergentes não agressivos, à mão ou na máquina de lavar louça (ciclo rápido, baixa temperatura). A lavagem na máquina pode descolorir sem afetar a eficiência.

Quando é necessário trocar o filtro de carvão?

O filtro de carvão ativo deve ser substituído a cada 4 meses no máximo, ou mais frequentemente se o exaustor for muito usado. Não pode ser limpo nem regenerado. Use apenas na versão recirculação.

Como substituir a lâmpada do exaustor?

Desligue primeiro o aparelho. Deixe as lâmpadas esfriarem. Remova a tampa, depois substitua a lâmpada por uma LED 3W-E14 (máximo). Feche a tampa. Se a iluminação não funcionar depois, verifique a montagem da lâmpada.

O exaustor pode funcionar em modo recirculação?

Sim, se a evacuação externa for impossível. Instale o defletor F e um ou mais filtros de carvão (conforme o modelo). As fumos são então recirculados para a cozinha através da saída de ar da chaminé.

O que fazer se a iluminação não acender?

Verifique primeiro se as lâmpadas estão bem encaixadas no seu alojamento. Se o problema persistir, certifique-se de que a alimentação está ligada. Contacte o serviço pós-venda se necessário.

Posso usar o exaustor sem filtro de gordura?

Não, isso é perigoso. O exaustor nunca deve ser usado sem a grelha ou o filtro de gordura corretamente montados, pois pode causar riscos de incêndio.

Devo desligar o exaustor antes da limpeza?

Sim, obrigatoriamente: antes de qualquer manutenção, desligue a alimentação elétrica retirando a ficha ou cortando o interruptor geral.

Que tipo de lâmpada usar para a substituição?

Use exclusivamente lâmpadas LED de 3W-E14 (máximo). Consulte o manual anexo 'ILCOS D' para mais detalhes.

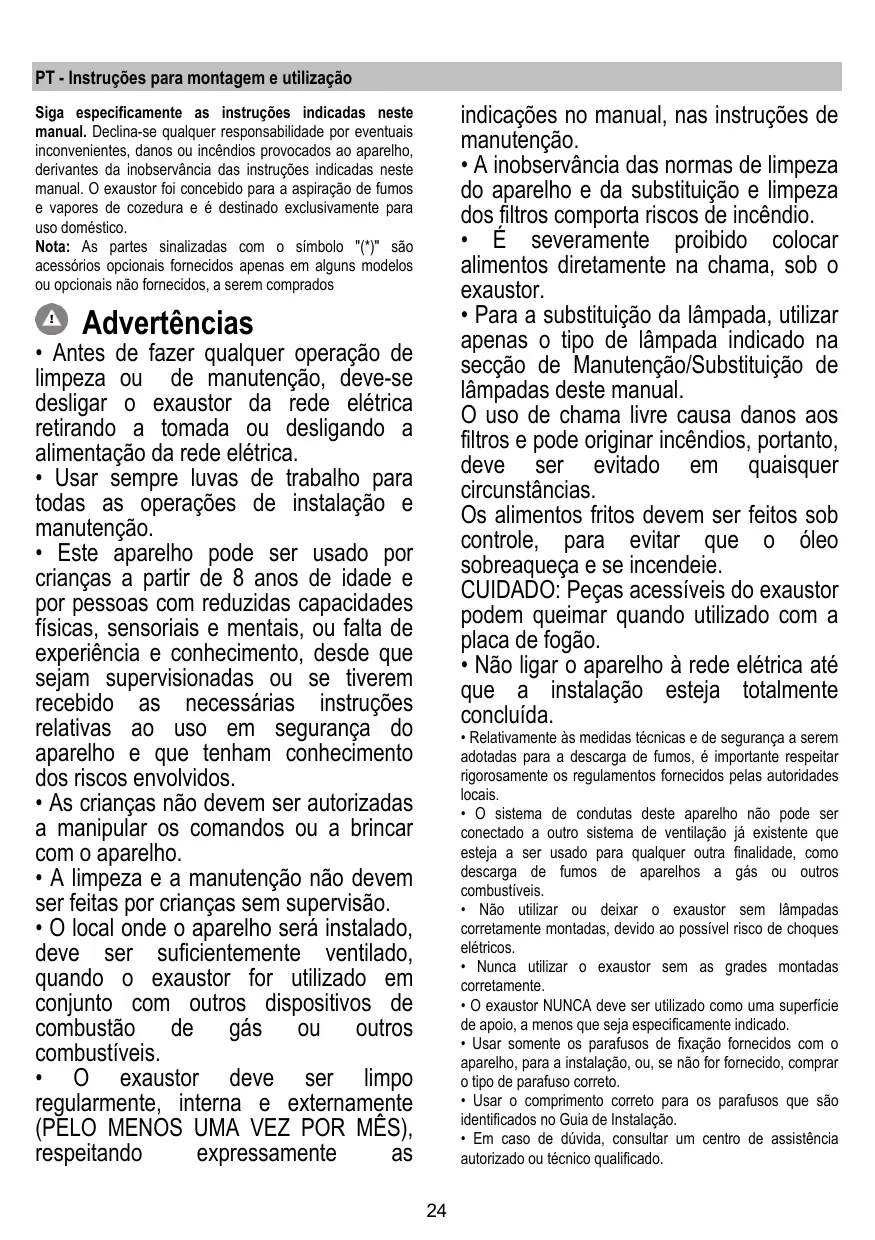

MANUAL DE UTILIZADOR MISSY IX/A/90 ELICA

Instruções para montagem e utilização

Siga inicialmente as instruções para a evacuação de fumos e vapores de cozedura. Este aparelho é destinado exclusivamente para uso doméstico.

Nota: As partes sinalizadas com o símbolo (*) são acessórios opcionais fornecidos apenas em alguns modelos ou opcionais não fornecidos, a serem comprados.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica, retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham compreendido todos os riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as

indicações no manual, nas instruções de manutenção.

• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.

• Não ligar o aparelho à rede elétrica antes de a instalação estar totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.
• Não utilize ou remova o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, compre o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulte um centro de assistência autorizada ou técnico qualificado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilize com um programador, temporizador, controle remoto separado ou qualquer outro dispositivo que se ative automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrônicos (REEE).

Ao garantir a eliminação adequada deste produto, você estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrônico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos antes de terminar. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão aspirante

O exaustor é fornecido com uma saída de ar superior B para a descarga do fumo para o exterior (tubo de descarga e braçadeiras de fixação não fornecidos).

Aviso! Se o exaustor já estiver equipado com um filtro de carvão ativo, terá de ser retirado.

Versão filtrante

Caso não seja possível descarregar os fumos e vapores da cozedura para o exterior, pode-se utilizar o exaustor na versão filtrante montando o defletor F na chaminé e um ou vários filtros de carvão ativado (com base no modelo que se possui). Assim, os fumos e vapores são reciclados na cozinha por meio das grelhas superiores H.

Aviso! Se o exaustor não estiver equipado com um filtro de carvão, terá de ser encomendado e colocado.

Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

As instruções da ligação são fornecidas com a unidade periférica de aspiração.

Instalação

Fig. 3

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50 cm no caso de fogões elétricos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verifique o seu funcionamento e verifique se o cabo de rede está montado corretamente.

Montagem

O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto, é necessário um técnico qualificado para a sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Funcionamento

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

Manutenção

Limpeza

Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura

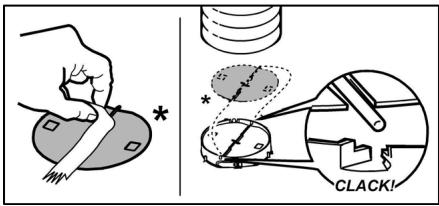

Fig. 1

Capta as partículas de gordura provenientes da cozedura.

O filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas as suas características de filtração não se alteram.

Para desmontar o filtro antigordura, puxe o puxador de libertação com mola.

Filtro de carvão ativo (somente para a versão filtrante)

Fig. 2

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Retire os filtros de gordura.

Monte os filtros de cobertura do motor.

Certifique-se de que os pernos R do transporte correspondem às aberturas S; em seguida, rode no sentido dos ponteiros do relógio até bloquear.

Para desmontar, siga a ordem inversa.

Monte novamente os filtros de gordura.

Substituição das lâmpadas

Fig. 1

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certifique-se de que estão frias.

Para aceder às lâmpadas, remova a cobertura A.

Substituir a lâmpada danificada.

Utilizar apenas lâmpadas LED de 3W-E14 no máximo. Para mais informações, consultar a folha em anexo "ILCOS D" (posição alfanumérica "1d").

Se a iluminação não funciona, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.

Como opção, será fornecida uma Válvula de Anti-Retorno dos Fumos para ser instalada. Se as condições de instalação o exigirem (se, por exemplo, não existir qualquer proteção contra a passagem acidental do ar de fora para dentro), inserir a válvula no alojamento previsto que se encontrar no interior da Ligação de Saída do Ar antes de instalar o tubo de exaustão.

Tanto interna como externamente (pelo menos uma vez por mês), em qualquer caso, preste muita atenção às figuras de manutenção deste manual. A manutenção dos filtros e a substituição e limpeza dos mesmos devem ser feitas conforme as instruções. É estritamente proibido cozinhar com chama (flambé) sob o exaustor. Substitua as lâmpadas apenas por lâmpadas do mesmo tipo (veja o capítulo Manutenção/Substituição de lâmpadas deste manual). O uso de chama livre destrói os filtros e pode causar incêndio, por isso deve ser evitado. A fritura deve ser feita sob controle para evitar incêndio por superaquecimento do óleo. AVISO: Quando a unidade estiver em funcionamento, as superfícies acessíveis do exaustor podem estar quentes. Não conecte o aparelho à rede elétrica antes de concluir a instalação. Devem ser observados todos os regulamentos locais relativos a medidas técnicas e de segurança para a evacuação de fumos. O ar evacuado não deve ser conduzido para um duto utilizado para evacuar fumos de aparelhos a gás ou de outro tipo de combustível. Não use nem deixe o exaustor sem a lâmpada corretamente instalada, devido ao possível risco de choque elétrico. Não use o exaustor se a lâmpada estiver danificada! Não use o exaustor como suporte, a menos que seja explicitamente indicado no manual. Use apenas os acessórios fornecidos.
