Typ produktu	Odsavač par
Značka	ELICA
Model	MISSY IX/A/90
Šířka	90 cm
Verze použití	Odtahové (venkovní odvod) nebo recirkulační (s uhlíkovým filtrem)
Montáž	Nástěnný
Osvětlení	LED žárovka 3W-E14 (max)
Počet lamp	2 (odhad)
Ovládání	Ovládací panel s regulací rychlosti odsávání a osvětlení
Rychlosti odsávání	3 rychlosti (odhad)
Průměr výstupu vzduchu	150 mm (odhad)
Tukový filtr	Kovový, měsíčně omyvatelný
Uhlíkový filtr	Aktivní, výměna každé 4 měsíce (recirkulační verze)
Minimální vzdálenost varná deska-odsavač	50 cm (elektrická) / 65 cm (plynová)
Elektrické napájení	220-240 V / 50 Hz (odhad)
Shoda	EN/IEC 60335, EN 55014, atd.
Použití	Domácí a podobné (kanceláře, farmy, hotely)
Údržba	Venkovní čištění vlhkým hadříkem a neutrálním čisticím prostředkem
Vyměnitelné díly	LED žárovky, tukové filtry, uhlíkové filtry
Záruka	2 roky (standardní)

Často kladené otázky - MISSY IX/A/90 ELICA

Jak nainstalovat odsavač MISSY IX/A/90 ?

Dodržujte minimální vzdálenosti: 50 cm pro elektrický sporák, 65 cm pro plynový. Použijte dodané hmoždinky vhodné pro stěnu. Elektrické připojení musí být v souladu s normami. Podrobný montážní postup naleznete v návodu.

Jaká je bezpečnostní vzdálenost mezi odsavačem a varnou deskou?

Minimální vzdálenost je 50 cm pro elektrické desky a 65 cm pro plynové nebo kombinované desky. Pokud návod k desce uvádí větší vzdálenost, řiďte se jím.

Jak čistit tukové filtry?

Kovové tukové filtry musí být čištěny jednou měsíčně. Používejte neagresivní čisticí prostředky, ručně nebo v myčce (rychlé cyklus, nízká teplota). Mytí v myčce může způsobit změnu barvy, ale nesnižuje účinnost.

Kdy je třeba vyměnit uhlíkový filtr?

Aktivní uhlíkový filtr musí být vyměněn maximálně každé 4 měsíce, častěji při intenzivním používání. Nelze jej čistit ani regenerovat. Používejte pouze v recirkulační verzi.

Jak vyměnit žárovku odsavače?

Nejprve odpojte spotřebič. Nechte žárovky vychladnout. Sejměte kryt, vyměňte žárovku za LED 3W-E14 (maximálně). Zavřete kryt. Pokud osvětlení stále nefunguje, zkontrolujte usazení žárovky.

Může odsavač pracovat v recirkulačním režimu?

Ano, pokud není možné venkovní odvádění. Nainstalujte deflektor F a jeden nebo více uhlíkových filtrů (podle modelu). Kouř je pak recirkulován do kuchyně výstupem vzduchu z komína.

Co dělat, když se nerozsvítí osvětlení?

Nejprve zkontrolujte, zda jsou žárovky správně zasunuty v objímce. Pokud problém přetrvává, ujistěte se, že je spotřebič zapojený. V případě potřeby kontaktujte zákaznický servis.

Mohu používat odsavač bez tukového filtru?

Ne, je to nebezpečné. Odsavač nikdy nesmí být používán bez správně namontovaného roštu nebo tukového filtru, protože by to mohlo vést k riziku požáru.

Musím před čištěním odpojit odsavač?

Ano, nezbytně: před jakoukoli údržbou odpojte elektrické napájení vytažením zástrčky nebo vypnutím hlavního vypínače.

Jaký typ žárovky použít pro výměnu?

Používejte výhradně LED žárovky 3W-E14 (maximálně). Další podrobnosti naleznete v přiloženém návodu 'ILCOS D'.

NÁVOD K OBSLUZE MISSY IX/A/90 ELICA

CS Návod na montáž a používání

SK Návod k montáži a užití

Výrobce odmítá převzít jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestor je projektována pro odsávání dýmu a par při vaření a je určena pouze k domácím účelům.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmikoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými a duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením. Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva. Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v

části věnované údržbě/výměně žárovek. Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy. Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odevzdat do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobné informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Mezinárodní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (filtry), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (filtry), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací verze

Digestoř je vybavena vzduchovým vývodem B pro odvod kuchyňských par ven z odvětraného prostoru – odtahová verze. (Potrubí pro odtah par není součástí vlastní digestoře).

Pozor! Jestliže je digestoř vybavena uhlíkovým filtrem, je třeba ho odstranit.

Filtrující verze

V případě, že není možné odvádět vařené dýmy a páry navenek, je možné použít digestoř ve filtrující verzi, montáží deflektoru F na komín a jednoho či více uhlíkových filtrů (závisí na vlastním modelu). Dýmy a páry jsou uváděny zpět do kuchyně horní mřížkou H.

Pozor! Jestliže digestoř není vybavena uhlíkovým filtrem, musí být objednán a namontován před užitím přístroje.

Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání. (Není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

Instalace

Obr. 3

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

! Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající platným normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel je správně namontován.

Instalace

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Obr.1

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

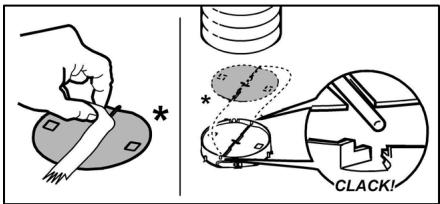

Obr.2

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Vyjměte filtry protimastnotám.

Namontujte filtry kryjící motor.

Ověřte si zda čepy R na dopravníku se kryjí s očnicemi S, pak otáčejte ve směru hodinových ručiček až do zarážky anebo

K demontáži postupujte opačným způsobem.

Nasaďte opět filtry proti mastnotám.

Výměna žárovek

Obr. 1

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel, ověřte, že vychladla.

K přístupu do úložného prostoru svítidel vyjměte kryt A.

Vyměňte poškozenou žárovku.

Používejte pouze žárovky LED max. 3W E14. Další podrobnosti naleznete v přiloženém listu "ILCOS D" (alfanumerická pozice "1d").

Jestliže osvětlení nefunguje, dříve než zavoláte servis, ověřte, zda jste správně nasadili žárovky do úložiště.

POUZE u některých výrobků:

Jako volitelné příslušenství je k instalaci dodáván zpětný ventil pro kouřové výpary. Pokud to podmínky instalace považují za nezbytné (například: chybí ochrana před náhodným vniknutím průvanu z venku), zasuňte ventil do příslušné přípojky výstupu vzduchu před instalací kouřovodu.

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Odváděč par je vybavený horním vývodem vzduchu B pro odvod dýmů vnějším směrem (odvodová roura a upevňovací pásky nejsou dodány).

Pozor! Pokud je digestoř vybavena uhlíkovým filtrem, je potřeba ho odstranit.

Filtrační verze

Návody na zapojení jsou dodány s obvodovou jednotkou odsávání.

Montáž

Obr. 3

Elektrické připojení

Při mytí v myčce nádobí může protitukový kovový filtr vyblednout, ale jeho filtrační vlastnosti se tím vůbec nezmění.

Pro odpojení protitukových filtrů zatáhněte za pružinový háček.

Demontujte protitukový filtr.

Namontujte filtry tak, aby zakryly motor.

Zkontrolujte, aby kolíky R na přívodu odpovídaly otvorům S, nakonec otočte ve směru hodinových ručiček až do zablokování.

nebo

Znovu namontujte protitukový filtr.

Výměna žárovek

Obr. 1
