MISSY IX/A/90 - Digestor ELICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	ELICA
Model	MISSY IX/A/90
Šírka	90 cm
Verzia použitia	Odsávacia (vonkajší odvod) alebo recirkulačná (uhlíkový filter)
Montáž	Nástenný
Osvetlenie	LED žiarovka 3W-E14 (max)
Počet lámp	2 (odhad)
Ovládanie	Ovládací panel s reguláciou rýchlosti odsávania a osvetlením
Rýchlosti odsávania	3 rýchlosti (odhad)
Priemer výstupu vzduchu	150 mm (odhad)
Tukový filter	Kovový, umývateľný mesačne
Uhlíkový filter	Aktívny, výmena každé 4 mesiace (recirkulačná verzia)
Minimálna vzdialenosť platňa-odsávač	50 cm (elektrická) / 65 cm (plyn)
Elektrické napájanie	220-240 V / 50 Hz (odhad)
Zhoda	EN/IEC 60335, EN 55014, atď.
Použitie	Domáce a podobné (kancelárie, farmy, hotely)
Údržba	Vonkajšie čistenie vlhkou handričkou a neutrálnym čistiacim prostriedkom
Vymeniteľné diely	LED žiarovky, tukové filtre, uhlíkové filtre
Záruka	2 roky (štandard)

Často kladené otázky - MISSY IX/A/90 ELICA

Ako nainštalovať odsávač pár MISSY IX/A/90 ?

Dodržte minimálne vzdialenosti: 50 cm pre elektrický sporák, 65 cm pre plynový. Použite dodané hmoždinky vhodné pre stenu. Elektrické pripojenie musí byť v súlade s normami. Podrobný montáž nájdete v návode.

Aká je bezpečná vzdialenosť medzi odsávačom a varnou doskou ?

Minimálna vzdialenosť je 50 cm pre elektrické dosky a 65 cm pre plynové alebo kombinované dosky. Ak návod k doske uvádza väčšiu vzdialenosť, riadte sa ním.

Ako čistiť tukové filtre ?

Kovové tukové filtre sa musia čistiť raz za mesiac. Použite neagresívne čistiace prostriedky, ručne alebo v umývačke (rýchly program, nízka teplota). Umývanie v umývačke môže spôsobiť zmenu farby bez vplyvu na účinnosť.

Kedy je potrebné vymeniť uhlíkový filter ?

Aktívny uhlíkový filter sa musí vymeniť každé 4 mesiace maximálne, alebo častejšie pri intenzívnom používaní. Nedá sa čistiť ani regenerovať. Používajte len v recirkulačnej verzii.

Ako vymeniť žiarovku odsávača ?

Najskôr odpojte spotrebič. Nechajte lampy vychladnúť. Odstráňte kryt, potom vymeňte žiarovku za LED 3W-E14 (maximálne). Zatvorte kryt. Ak osvetlenie po výmene nefunguje, skontrolujte upevnenie žiarovky.

Môže odsávač pracovať v recirkulačnom režime ?

Áno, ak nie je možné vonkajšie odvádzanie. Nainštalujte deflektor F a jeden alebo viac uhlikových filtrov (podľa modelu). Výpary sa potom recirkulujú v kuchyni cez výstup vzduchu z komína.

Čo robiť, ak osvetlenie nesvieti ?

Najskôr skontrolujte, či sú lampy správne zasunuté v objímke. Ak problém pretrváva, uistite sa, že je napájanie zapojené. V prípade potreby kontaktujte servis.

Môžem používať odsávač bez tukového filtra ?

Nie, je to nebezpečné. Odsávač sa nikdy nesmie používať bez správne namontovaného mriežkového krytu alebo tukového filtra, pretože by to mohlo spôsobiť riziko požiaru.

Musím odsávač pred čistením odpojiť ?

Áno, bezpodmienečne: pred každou údržbou odpojte elektrické napájanie vytiahnutím zástrčky alebo vypnutím hlavného vypínača.

Aký typ žiarovky použiť na výmenu ?

Používajte výhradne LED žiarovky 3W-E14 (maximálne). Podrobnejšie informácie nájdete v priloženom návode 'ILCOS D'.

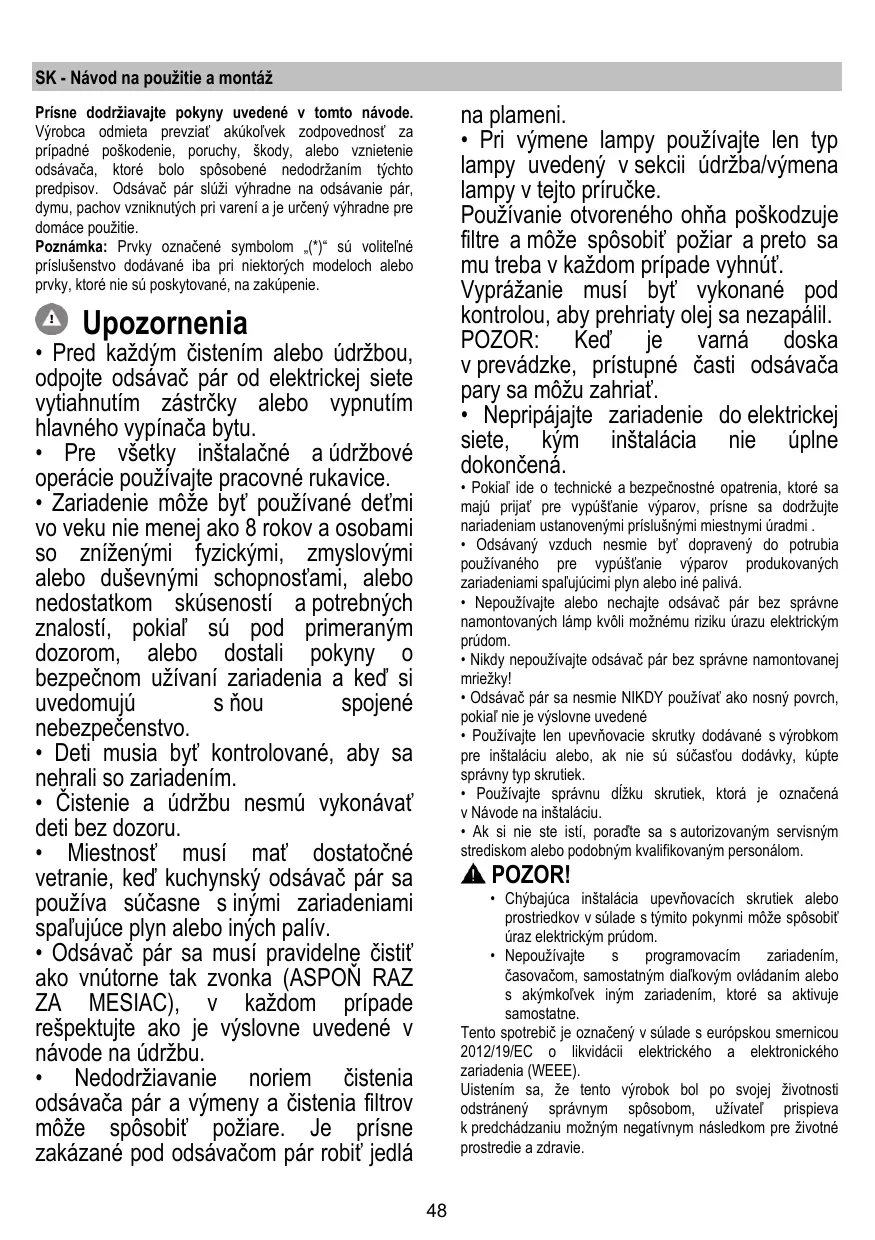

NÁVOD NA OBSLUHU MISSY IX/A/90 ELICA

Prisne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu a pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Poznámka: Prvky označené symbolom (*) sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

Upozornenia

• Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice. Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokiaľ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom používaní zariadenia a uvedomujú si s ním spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so zariadením. Čistenie a údržbu nesmú vykonávať deti bez dozoru.
• Miestnosť musí mať dostatočné vetranie, keď sa kuchynský odsávač pár používa súčasne so zariadeniami spaľujúcimi plyn alebo iné palivá.
• Odsávač pár sa musí pravidelne čistiť zvnútra aj zvonka (aspoň raz za mesiac), v každom prípade rešpektujte to, čo je výslovne uvedené v návode na údržbu. Nedodržiavanie noriem čistenia odsávača pár a výmeny filtrov môže spôsobiť požiare. Je prísne zakázané pod odsávačom pár robiť jedlá

na plameni.

• Pri výmene lampy používajte len typ lampy uvedený v sekcii Údržba/výmena lampy v tejto príručke. Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, preto sa mu treba v každom prípade vyhnúť. Vyprážanie musí byť vykonané pod kontrolou, aby sa prehriaty olej nezapálil. POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriať.
• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie je úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne dodržiavajte nariadenia ustanovené príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá. Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené
• Používajte len upevňovacie skrutky dodávané s výrobkom na inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom. Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických zariadení. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Pristroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením, a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ak je uvedený v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

Používanie

Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

V prípade, že nie je možné odvádzať kuchynské dymy a pary vonkajším smerom, môže sa používať odsávač pár vo filtračnej verzii nasadením ohybu F na dymovod a jedného alebo viac uhlíkových filtrov (na základe osvojeného modelu), dymy a pary sa recyklujú v kuchyni prostredníctvom hornej mriežky H.

Pozor! Ak odsávač pár nie je vybavený uhlíkovým filtrom, ten musí byť objednaný a namontovaný ešte pred použitím.

Modely bez odsávacieho motora slúžia iba v odsávacej verzii.

A musia byť napojené na odsávaciu odvodovú jednotku (nie je dodaná).

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia ako 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových alebo kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu vášho zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkou/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätia III, v súlade s pravidlami inštalácie.

UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Montáž

Odsávač pár je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe toho, aký typ je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pár.

Činnosť

Odsávač pár je vybavený ovládacím panelom s kontrolou odsávacej rýchlosti a s kontrolou zapínania svietidla na osvetlenie varnej pracovnej plochy.

Údržba

Čistenie

Pri čistení je treba použiť výlučne látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 1

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 2

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom používaní, t. j. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

Na zmontovanie postupovať opačným smerom.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Kvôli prístupu k guľovému priestoru žiarovky, odmontovať kryt A.

Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 3W-E14. Ďalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1d").

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis, overte správne nasadenie žiaroviek do sedla.

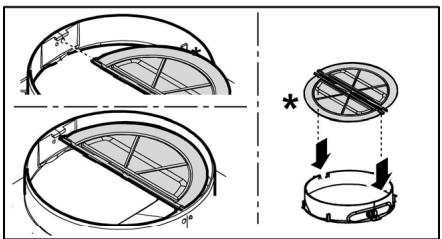

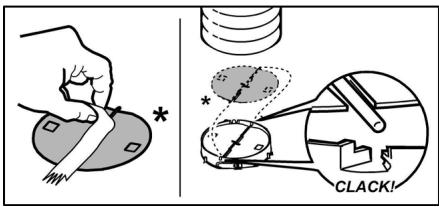

IBA v niektorých výrobkoch:

Ako voliteľné príslušenstvo sa vo výbave dodáva spätný ventil dymov. Ak sa to v montážnych podmienkach považuje za potrebné (napr. ak chýbajú ochranné kryty proti náhodnému opätovnému vniknutiu prúdov vzduchu zvonku), vložte ho do príslušného sedla vnútri prípojky výstupu vzduchu ešte pred montážou vypúšťacej trubky dymov.
