Produkttype	Avtrekkshette
Merke	ELICA
Modell	MISSY IX/A/90
Bredde	90 cm
Bruksversjon	Avtrekk (ekstern evakuering) eller resirkulering (kullfilter)
Montering	Veggmontert
Belysning	LED-pære 3W-E14 (maks.)
Antall lamper	2 (anslag)
Kontroller	Kontrollpanel med hastighetskontroll for avtrekk og belysning
Sugerhastigheter	3 hastigheter (anslag)
Luftuttak diameter	150 mm (anslag)
Fettfilter	Metall, kan vaskes månedlig
Kullfilter	Aktiv, byttes hver 4. måned (resirkuleringsversjon)
Minste avstand komfyr-hette	50 cm (elektrisk) / 65 cm (gass)
Strømforsyning	220-240 V / 50 Hz (anslag)
Samsvar	EN/IEC 60335, EN 55014, osv.
Bruk	Husholdning og lignende (kontorer, gårder, hoteller)
Vedlikehold	Utvendig rengjøring med fuktig klut og nøytralt rengjøringsmiddel
Utskiftbare deler	LED-pærer, fettfilter, kullfilter
Garanti	2 år (standard)

Ofte stilte spørsmål - MISSY IX/A/90 ELICA

Hvordan installere avtrekkshetten MISSY IX/A/90?

Overhold minimumsavstandene: 50 cm for elektrisk komfyr, 65 cm for gass. Bruk medfølgende plugger tilpasset veggen. Den elektriske tilkoblingen må være i samsvar med standardene. Se bruksanvisningen for detaljert montering.

Hva er sikkerhetsavstanden mellom avtrekkshetten og koketoppen?

Minimumsavstanden er 50 cm for elektriske plater og 65 cm for gass- eller kombinerte plater. Hvis platens bruksanvisning angir en større avstand, følg den.

Hvordan rengjøre fettfiltrene?

Metallfettfiltrene må rengjøres en gang i måneden. Bruk mildt rengjøringsmiddel, for hånd eller i oppvaskmaskin (hurtigprogram, lav temperatur). Vask i oppvaskmaskin kan misfarge dem uten å påvirke effektiviteten.

Når må kullfilteret byttes?

Aktivt kullfilter må byttes hver 4. måned maksimalt, eller oftere hvis hetten brukes mye. Det kan ikke rengjøres eller regenereres. Bruk kun resirkuleringsversjonen.

Hvordan bytte pæren i avtrekkshetten?

Koble først apparatet fra strømmen. La lampene avkjøles. Fjern dekselet, bytt deretter pæren med en LED 3W-E14 (maks.). Lukk dekselet. Hvis belysningen ikke fungerer etterpå, kontroller monteringen av pæren.

Kan avtrekkshetten brukes i resirkuleringsmodus?

Ja, hvis ekstern evakuering ikke er mulig. Monter deflektoren F og ett eller flere kullfilter (avhengig av modell). Røyken resirkuleres da inn i kjøkkenet via luftuttaket i pipen.

Hva gjør jeg hvis belysningen ikke slår seg på?

Kontroller først at lampene er riktig satt inn i holderen. Hvis problemet vedvarer, forsikre deg om at strømforsyningen er koblet til. Kontakt kundeservice om nødvendig.

Kan jeg bruke avtrekkshetten uten fettfilter?

Nei, det er farlig. Avtrekkshetten må aldri brukes uten at grillen eller fettfilteret er riktig montert, da dette kan forårsake brannfare.

Må jeg koble fra avtrekkshetten før rengjøring?

Ja, absolutt: før alt vedlikehold, koble fra strømforsyningen ved å trekke ut støpselet eller slå av hovedbryteren.

Hvilken type pære skal brukes til utskifting?

Bruk kun LED-pærer på 3W-E14 (maks.). Se den medfølgende bruksanvisningen 'ILCOS D' for mer detaljer.

BRUKSANVISNING MISSY IX/A/90 ELICA

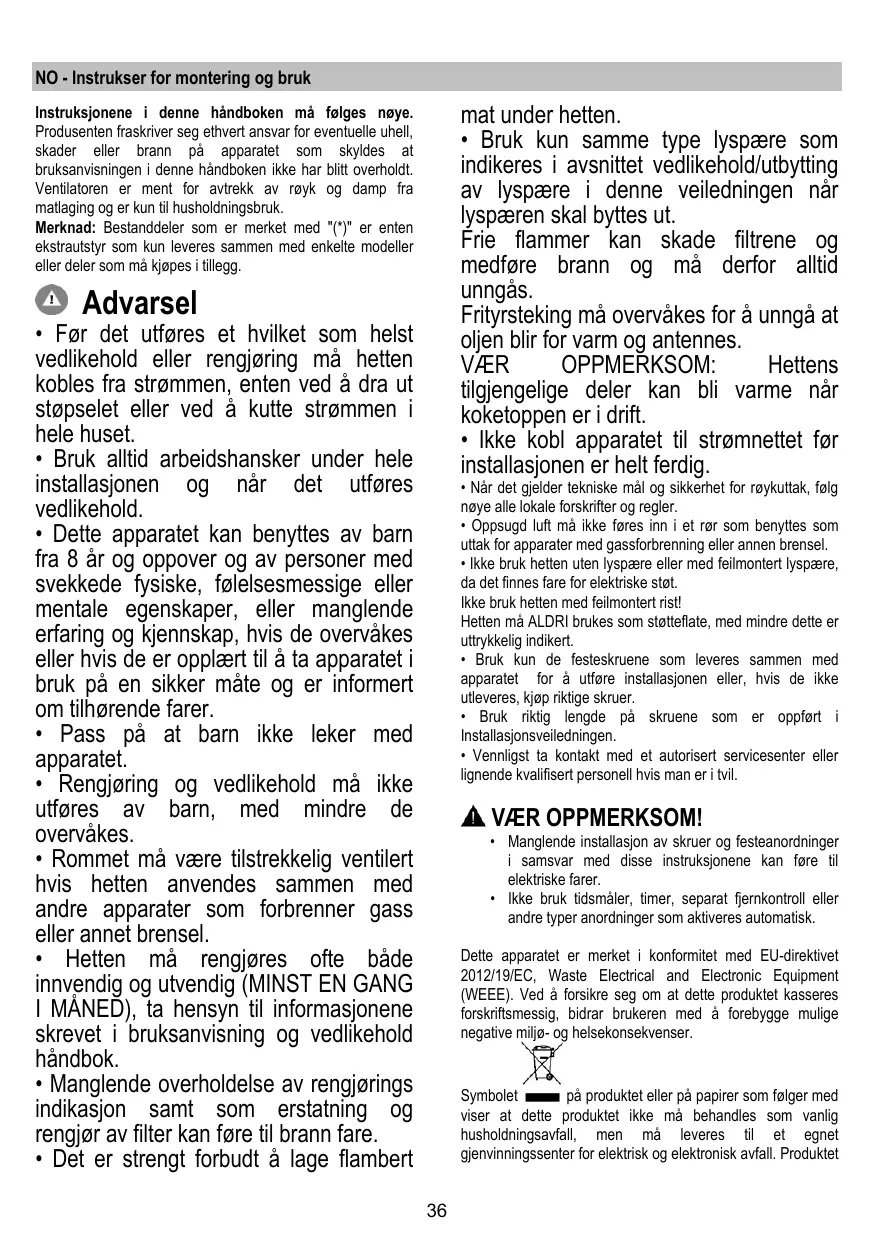

Instrukser for montering og bruk

Advarsler

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring, må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer. Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold skal ikke utføres av barn, med mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.
• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNEDEN), ta hensyn til informasjonene skrevet i bruksanvisningen og vedlikeholdshåndboken.
• Manglende overholdelse av rengjøringsindikasjoner, som for eksempel erstatning og rengjøring av filter, kan føre til brannfare.
• Det er strengt forbudt å lage flambert

mat under hetten.

Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

• Ikke koble apparatet til strømnettet før installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må ikke ledes inn i et rør som benyttes som avtrekk for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspærer eller med feilmonterte lyspærer, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen, eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.

Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmålere, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Dette apparatet er merket i samsvar med EU-direktiv 2012/19/EC om avfall fra elektrisk og elektronisk utstyr (WEEE). Ved å sikre at dette produktet kasseres forskriftsmessig, bidrar brukeren til å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet på produktet eller på følgedokumentene viser at dette produktet ikke skal behandles som vanlig husholdningsavfall, men skal leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet

skal kasseres i henhold til lokale normer for avfallshåndtering. For ytterligere informasjon om behandling, gjenvinning og resirkulering av dette produktet, kan du kontakte lokale myndigheter, renovasjonskontoret for husholdningsavfall eller butikken der du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet (EMC): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru på ventilatorhetten på minimum hastighet når du starter matlagingen og la den gå i noen minutter etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp, og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilteret når det er nødvendig for å opprettholde optimal effektivitet for luktreduksjon. Rengjør fettfilteret når det er nødvendig for å opprettholde optimal effektivitet for fettfilteret. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Direkte avtrekk

Ventilatorhetten er utstyrt med en øvre luftutgang B for å føre avtrekksluften ut i friluft (avtrekksrør og festebånd er ikke medlevert).

Merk! Dersom ventilatorhetten er utstyrt med kullfilter, må dette fjernes.

Filtrerende funksjon

Når man ikke har mulighet til å føre røyk og damper fra matlaging ut i friluft, kan man bruke ventilatorhetten i filtrerende funksjon ved å montere deflektoren F på skorsteinen og sette på ett eller flere kullfiltre (etter hva slags modell man har). Slik vil røyk og damper resirkuleres gjennom den øvre risten H før luften slippes ut i kjøkkenet igjen.

Merk! Dersom ventilatorhetten ikke er utstyrt med kullfilter, må dette bestilles og monteres før bruk.

Modellene uten sugemotor fungerer kun med direkte avtrekk og må kobles til en eksentrisk sugeenhet (ikke medlevert).

Instruksjonene for tilkobling leveres sammen med den eksentriske sugeenheten.

Installasjon

Fig. 3

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må være på minst 50 cm når det gjelder elektriske koketopper og 65 cm når det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, skal denne overholdes.

Elektrisk tilkobling

Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inni ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette inn en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

Funksjon

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for å kontrollere kokeområdets lys.

Vedlikehold

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 1

Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

For å demontere fettfilteret må man dra i fjærhåndtaket.

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes eller benyttes om igjen

Ta vekk fettfiltrene.

Monter filtrene så de dekker motoren.

Kontroller at boltene R på filtergitteret korresponderer med hullene S, vri så filteret med klokken helt til gitteret er blokkert.

Gå frem i motsatt rekkefølge for å demontere filtrene.

Sett på plass fettfiltre.

Utskifting av lyspærer

Fig. 1

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspæren er kald før du tar i den.

For å få tilgang til lamperommet må man ta vekk dekselet A.

Skift ut den defekte lampen.

Bruk utelukkende E14 3W LED-lamper. For ytterligere informasjon henvises det til brosjyren "ILCOS D" (alfanumerisk posisjon "1d").

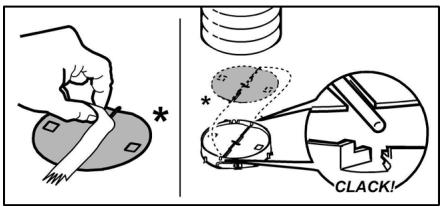

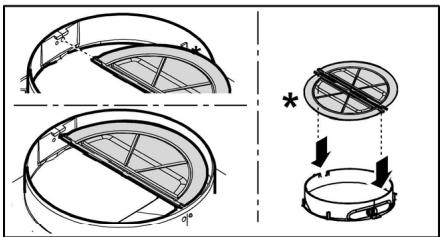

BARE i noen produkter:

Som ekstrautstyr følger det med en tilbakeslagsventil for røyk. Dersom installasjonsforholdene skulle gjøre det nødvendig å bruke denne (f.

eks. om det mangler beskyttelse mot utilsiktet innsig av luft som kommer utenifra), montere ventilen på den dertil beregnede plassen inne i koblingen for luftutslipp før utslippsrøret for røyk installeres.

Produktet er designet, testet og produsert i henhold til:

Fjern skjermen A for å få adgang til rommet med pærene.
