MISSY IX/A/90 - Hotă ELICA - Manual de utilizare gratuit

Tip produs	Hotă aspirantă
Marcă	ELICA
Model	MISSY IX/A/90
Lățime	90 cm
Versiune de utilizare	Aspirantă (evacuare exterioară) sau reciclare (filtru de cărbune)
Montaj	Pe perete
Iluminare	Bec LED 3W-E14 (max)
Număr de lămpi	2 (estimare)
Comenzi	Panou de control cu comandă de viteză de aspirare și iluminare
Viteze de aspirare	3 viteze (estimare)
Diametru ieșire aer	150 mm (estimare)
Filtru de grăsime	Metalic, lavabil lunar
Filtru de cărbune	Activ, înlocuire la fiecare 4 luni (versiune reciclare)
Distanța minimă plită-hotă	50 cm (electric) / 65 cm (gaz)
Alimentare electrică	220-240 V / 50 Hz (estimare)
Conformitate	EN/IEC 60335, EN 55014, etc.
Utilizare	Domestică și similară (birouri, ferme, hoteluri)
Întreținere	Curățare exterioară cu cârpă umedă și detergent neutru
Piese înlocuibile	Becuri LED, filtre de grăsime, filtre de cărbune
Garanție	2 ani (standard)

Întrebări frecvente - MISSY IX/A/90 ELICA

Cum se instalează hota MISSY IX/A/90 ?

Respectați distanțele minime: 50 cm pentru o plită electrică, 65 cm pentru gaz. Folosiți diblurile furnizate, adaptate peretelui. Conexiunea electrică trebuie să fie conformă normelor. Consultați manualul pentru montaj detaliat.

Care este distanța de siguranță între hotă și plita de gătit ?

Distanța minimă este de 50 cm pentru plitele electrice și 65 cm pentru plitele cu gaz sau mixte. Dacă manualul plitei indică o distanță mai mare, urmați-l.

Cum se curăță filtrele de grăsime ?

Filtrele de grăsime metalice trebuie curățate o dată pe lună. Utilizați detergenți neagresivi, manual sau în mașina de spălat vase (ciclu rapid, temperatură scăzută). Spălarea în mașină poate decolora, dar nu afectează eficiența.

Când trebuie schimbat filtrul de cărbune ?

Filtrul de cărbune activ trebuie înlocuit la maximum 4 luni, sau mai des dacă hota este foarte folosită. Nu poate fi curățat sau regenerat. Utilizați doar versiunea de reciclare.

Cum se înlocuiește becul hotei ?

Întâi deconectați aparatul. Lăsați lămpile să se răcească. Scoateți capacul, apoi înlocuiți becul cu un LED 3W-E14 (maximum). Închideți capacul. Dacă iluminatul nu funcționează după aceea, verificați montajul becului.

Poate funcționa hota în modul de reciclare ?

Da, dacă evacuarea exterioară este imposibilă. Instalați deflectorul F și unul sau mai multe filtre de cărbune (în funcție de model). Fumurile sunt apoi reciclate în bucătărie prin ieșirea de aer a coșului.

Ce fac dacă iluminatul nu se aprinde ?

Verificați întâi dacă lămpile sunt corect introduse în locaș. Dacă problema persistă, asigurați-vă că alimentarea este conectată. Contactați serviciul post-vânzare dacă este necesar.

Pot folosi hota fără filtru de grăsime ?

Nu, este periculos. Hota nu trebuie niciodată utilizată fără grila sau filtrul de grăsime montate corect, deoarece poate provoca riscuri de incendiu.

Trebuie să deconectez hota înainte de curățare ?

Da, imperativ: înainte de orice întreținere, deconectați alimentarea electrică trăgând ștecărul sau oprind întrerupătorul general.

Ce tip de bec să folosesc pentru înlocuire ?

Utilizați exclusiv becuri LED de 3W-E14 (maximum). Consultați manualul atașat 'ILCOS D' pentru mai multe detalii.

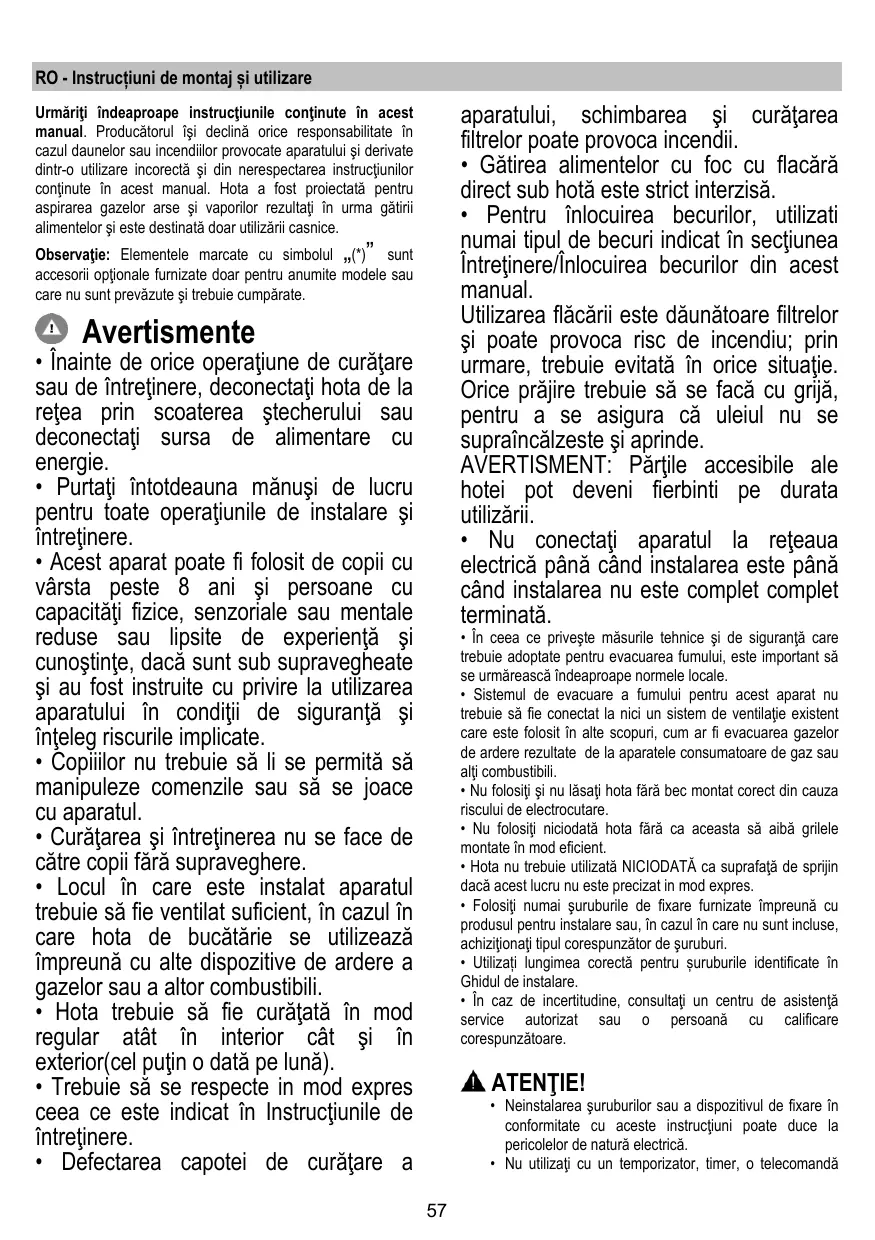

MANUAL DE UTILIZARE MISSY IX/A/90 ELICA

Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor și vaporilor rezultați în urma gătitului alimentelor și este destinată doar utilizării casnice.

Observație: Elementele marcate cu simbolul "*" sunt accesorii opționale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.

Avertisment

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt supravegheați și au fost instruiți cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
• Hota trebuie să fie curățată în mod regulat atât în interior, cât și în exterior (cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în instrucțiunile de întreținere.
• Defectarea capotei de curățare a

aparatului, schimbarea și curățarea filtrelor poate provoca incendii.

• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și nu se aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți pe durata utilizării.

• Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească întotdeauna normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alt combustibil.
• Nu folosiți și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
• Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi. Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENȚIE!

• Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
• Nu utilizați cu un temporizator, timer, o telecomandă

separate sau orice alt dispozitiv care este activat automat.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/CE referitoare la Deșeurile de Echipament Electric și Electronic (DEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs sau de pe documentele care însoțesc produsul indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteza minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/e doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducere indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Varianta aspirantă

Hota este dotată cu o aerisire în partea superioară B, pentru evacuarea gazelor de ardere în exterior (tubul de evacuare și colierele de fixare nu sunt furnizate).

Atentie! Daca hota este prevazuta cu filtru de carbune, acesta trebuie scos.

Versiunea filtranta

In cazul in care nu este posibila evacuarea fumurilor si a vaporilor proveniti in urma coacerii catre exterior, se poate utiliza hota in versiunea filtranta, montandu-se pe cos deflectorul F impreuna cu unul sau mai multe filtre de carbune (in baza modelului dvs.), fumul si vaporii sunt reciclate prin grilajul superior H.

Atentie! Daca hota nu este prevazuta cu filtru de carbune, trebuie sa-i faceti comanda si sa-l instalati inainte de a utiliza hota.

Modelele care nu sunt prevazute cu motor de aspirare functioneaza numai in versiunea aspiranta si trebuie conectate la o unitate periferica de aspirare (care nu este in dotare).

Instructiunile pentru sistemul de racordare sunt furnizate cu unitatea periferica de aspirare.

Instalarea

Fig. 3

Distanta minima intre suprafata suportului recipientelor pe dispozitivul de gatit si partea de jos a hotei nu trebuie sa fie mai mica de 50cm in cazul masinilor de gatit electrice si de 65cm in cazul masinilor de gatit cu gaz sau mixte.

Daca instructiunile dispozitivului de gatit cu gaz specifica o distanta mai mare, este necesar sa tineti cont de aceasta.

Conexiunea Electrica

Tensiunea din retea trebuie sa corespunda cu tensiunea la care se refera eticheta situata in interiorul hotei. Daca este prevazuta cu stecher, conectati hota la o priza conforma cu normele in vigoare, pozitionata intr-o zona accesibila dupa instalare. Daca nu este prevazuta cu stecher (conexiunea este directa la retea) sau stecherul nu este pozitionat intr-o zona accesibila dupa instalare, aplicati un intrerupator bipolar la norma care sa asigure deconectarea completa de la retea in conditiile categoriei de supratensiune III, conform regulilor de instalare.

ATENTIE!

Inainte de a efectua conectarea circuitului hotei la alimentarea din retea si de a verifica functionarea corecta, controlati intotdeauna daca cablul a fost montat in mod corect.

Montarea

Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.

Funcționarea

Hota este dotată cu un panou de comandă, de la care se modifică viteza de aspirație și se declanșează aprinderea becurilor pentru iluminarea blocului de aragaz.

Întreținerea

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Filtru anti-grăsimi

Fig. 1

Captează particule de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergent neabraziv, manual sau utilizând mașina de spălat vase, la temperatură scăzută și folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 2

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

Montați filtrele pe acoperișul motorului.

Controlați dacă bolțurile R de pe motorul aspirant corespund cu orificiile S, învârtiți în sens orar până se blochează sau

Pentru demontare procedați în mod invers.

Puneți la loc filtrele anti-grăsime.

Înlocuirea becurilor

Fig. 1

Deconectați hota de la rețeaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că nu au o temperatură ridicată.

Pentru a ajunge la locașul becurilor, scoateți capacul A.

Dacă plafoniera nu se aprinde, verificați dacă ați introdus bine becurile înainte de a solicita Asistența tehnică.

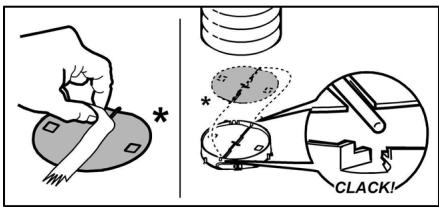

DOAR la unele produse:

O Clapetă Antirefulare Gaze este inclusă ca accesoriu opțional, de instalat dacă este necesar. În cazul în care condițiile de instalare necesită instalarea acestei clapete (de ex. când nu există un dispozitiv de protecție împotriva refulării accidentale a aerului din exterior), aceasta trebuie introdusă în locașul special din interiorul Racordului Ieșire Aer înainte de a instala țeava de evacuare a gazelor.
