MISSY IX/A/90 - õhupuhasti ELICA - Tasuta kasutusjuhend

Toote tüüp	Õhupuhasti
Bränd	ELICA
Mudel	MISSY IX/A/90
Laius	90 cm
Kasutusversioon	Õhutõmme (väljapuhke) või tsirkulatsioon (söefilter)
Paigaldus	Seinale
Valgustus	LED pirn 3W-E14 (max)
Lampide arv	2 (hinnanguliselt)
Juhtnupud	Juhtpaneel õhutõmbe kiiruse ja valgustuse reguleerimisega
Õhutõmbe kiirused	3 kiirust (hinnanguliselt)
Õhu väljalaske läbimõõt	150 mm (hinnanguliselt)
Rasvafilter	Metallist, pestav kord kuus
Söefilter	Aktiivsüsi, vahetus iga 4 kuu tagant (tsirkulatsiooniversioon)
Minimaalne kaugus plaadi ja õhupuhasti vahel	50 cm (elekter) / 65 cm (gaas)
Elektritoide	220-240 V / 50 Hz (hinnanguliselt)
Vastavus	EN/IEC 60335, EN 55014 jne.
Kasutusala	Kodune ja sarnased (kontorid, talud, hotellid)
Hooldus	Väline puhastamine niiske lapiga ja neutraalse pesuvahendiga
Vahetatavad osad	LED-pirnid, rasvafiltrid, söefiltrid
Garantii	2 aastat (standard)

Korduma kippuvad küsimused - MISSY IX/A/90 ELICA

Kuidas paigaldada õhupuhastit MISSY IX/A/90 ?

Järgige minimaalseid vahemaid: 50 cm elektripliidi puhul, 65 cm gaasi puhul. Kasutage kaasasolevaid seinale sobivaid tüübleid. Elektriühendus peab vastama standarditele. Üksikasjaliku paigalduse jaoks vaadake juhendit.

Milline on ohutuskaugus õhupuhasti ja pliidiplaadi vahel?

Minimaalne kaugus on 50 cm elektripliidi ja 65 cm gaasi- või segapliidi puhul. Kui pliidi juhend näeb ette suurema kauguse, järgige seda.

Kuidas puhastada rasvafiltreid?

Metallist rasvafiltreid tuleb puhastada üks kord kuus. Kasutage mitteagressiivseid pesuvahendeid, käsitsi või nõudepesumasinas (kiirprogramm, madal temperatuur). Nõudepesumasin võib neid pleegitada, kuid see ei mõjuta nende tõhusust.

Millal tuleb söefiltrit vahetada?

Aktiivsöefilter tuleb vahetada iga 4 kuu tagant või sagedamini, kui õhupuhastit kasutatakse palju. Seda ei saa puhastada ega regenereerida. Kasutage ainult tsirkulatsiooniversiooni.

Kuidas vahetada õhupuhasti pirni?

Esmalt ühendage seade vooluvõrgust. Laske lampidel jahtuda. Eemaldage kate, seejärel asendage pirn LED 3W-E14 (max). Sulgege kate. Kui valgustus pärast seda ei tööta, kontrollige pirni paigaldust.

Kas õhupuhasti saab töötada tsirkulatsioonirežiimil?

Jah, kui väljapuhke pole võimalik. Paigaldage deflektor F ja üks või mitu söefiltrit (olenevalt mudelist). Aurud ringlevad seejärel köögis tagasi läbi korstna õhu väljalaske.

Mida teha, kui valgustus ei sütti?

Kontrollige esmalt, kas lambid on korralikult oma pesasse surutud. Kui probleem püsib, veenduge, et toide on ühendatud. Vajadusel võtke ühendust klienditeenindusega.

Kas ma saan kasutada õhupuhastit ilma rasvafiltrita?

Ei, see on ohtlik. Õhupuhastit ei tohi kunagi kasutada ilma korralikult paigaldatud võre või rasvafiltrita, kuna see võib põhjustada tuleohtu.

Kas pean enne puhastamist õhupuhasti vooluvõrgust lahti ühendama?

Jah, tingimata: enne hooldust ühendage toide lahti pistikut eemaldades või pealülitit välja lülitades.

Millist tüüpi pirni kasutada asendamiseks?

Kasutage ainult LED 3W-E14 (max) pirne. Täpsemate üksikasjade jaoks vaadake kaasasolevat juhendit 'ILCOS D'.

KASUTUSJUHEND MISSY IX/A/90 ELICA

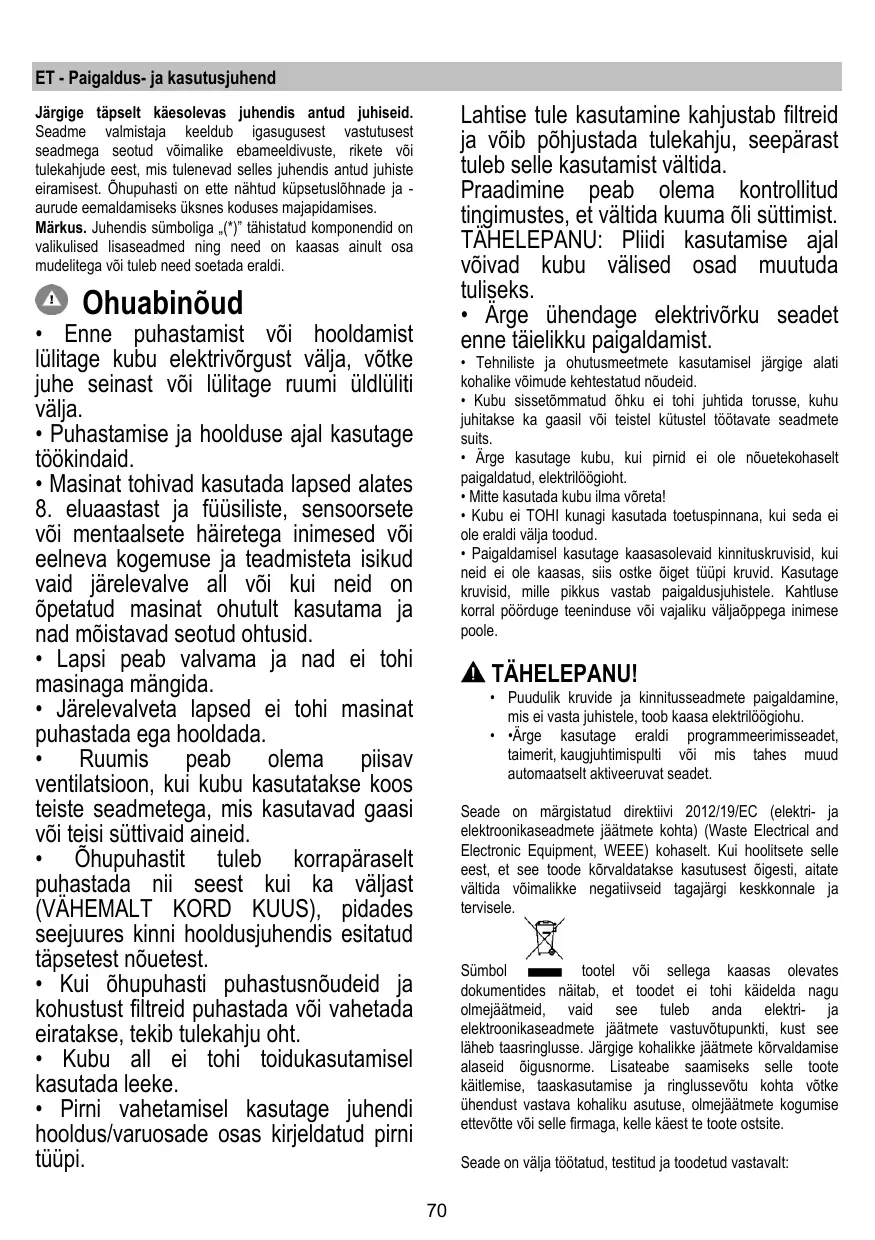

ET Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad käesolevas juhendis antud juhiste eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Märkus. Juhendis sümboliga (^*) tähistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega või tuleb need soetada eraldi.

Ohuabinõud

• Enne puhastust või hooldust lülitage kubu elektrivõrgust välja, võtke juhe seinast või lülitage ruumi üldlüliti välja.
• Puhastamise ja hoolduse ajal kasutage töökindaid.
• Masinat tohivad kasutada lapsed alates 8. eluaastast ja füüsiliste, sensoorsete või mentaalsete häiretega inimesed või eelneva kogemuse ja teadmisteta isikud vaid järelevalve all või kui neid on õpetatud masinat ohutult kasutama ja nad mõistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mängida.
• Järelevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsioon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi või teisi süttivaid aineid.
• Õhupuhastit tuleb korrapäraselt puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud täpsetest nõuetest. Kui õhupuhasti puhastusnõudeid ja kohustust filtreid puhastada või vahetada eiratakse, tekib tulekahju oht. Kubu all ei tohi toidukasutamisel kasutada leeke.
• Pirni vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pirni tüüpi.

Lahtise tule kasutamine kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb selle kasutamist vältida.

Praadimine peab toimuma kontrollitud tingimustes, et vältida kuuma õli süttimist. TÄHELEPANU: Pliidi kasutamise ajal võivad kubu välised osad muutuda tuliseks.

• Ärge ühendage elektrivõrku seadet enne täielikku paigaldamist.
• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohalike võimude kehtestatud nõudeid. Õhupuhasti sissetõmmatud õhku ei tohi juhtida torusse, kuhu juhitakse ka gaasil või muudel kütustel töötavate seadmete suitsu.
• Ärge kasutage õhupuhastit, kui pirnid ei ole nõuetekohaselt paigaldatud – elektrilöögioht.
• Mitte kasutada õhupuhastit ilma võreta! Õhupuhastit ei tohi kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja toodud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke õiget tüüpi kruvid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral pöörduge teeninduse või vajaliku väljaõppega inimese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis ei vasta juhistele, toob kaasa elektrilöögiohu.
• Ärge kasutage eraldi programmeerimisseadet, taimerit, kaugjuhtimispulti või mis tahes muud automaatselt aktiveeruvat seadet.

Seade on märgistatud direktiivi 2012/19/EL (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode kõrvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taaskasutusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutusega, olmejäätmete kogumise ettevõttega või selle firmaga, kellelt toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskkonnamõjude vähendamiseks kasutamise ajal:

Lülitage õhupuhasti minimaalkiirusel sisse kohe, kui olete hakanud toitu valmistama, ning laske sellel töötada paar minutit pärast toidu valmimist. Suurendage töökiirust vaid suure suitsu või auru korral ning kasutage intensiivrežiimi ainult hädavajaduse korral. Vahetage vajaduse tekkides välja söefiltrid, et tagada piisav lõhnaeemaldus. Puhastage vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutage juhendis näidatud maksimaalset õhuärajuhtimisava, et optimeerida tõhusust ja vähendada müra.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toa sisese tsirkulatsiooniga režiimis.

Väljatõmberežiim

Õhupuhasti ülemise väljalaskeava B kaudu viiakse suits väliskeskkonda (väljatõmbeõhutoru ja kinnitusklambrid ei kuulu komplekti).

Tähelepanu! Kui õhupuhastile on paigaldatud söefilter, tuleb see eemaldada

Filtreeriv režiim

Kui toiduvalmistamisel tekkivat suitsu ja auru ei saa väliskeskkonda viia, võib õhupuhastit kasutada filtreerivas režiimis, paigaldades torule deflektori F ja ühe või mitu söefiltrit (olenevalt mudelist), suits ja aur suunatakse kööki tagasi läbi ülemise ava H.

Tähelepanu! Kui õhupuhastil söefilter puudub, tellige ja paigaldage see enne seadme kasutuselevõttu.

Ilma imimootorita mudelid töötavad ainult väljatõmberežiimis ja selline mudel tuleb ühendada väljatõmbeõhuseadmega (ei kuulu komplekti).

Kokkupanemisõpetus on lisaseadme juures.

Paigaldamine

Joonis 3

Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 50 cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65 cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektrühendus

Vorgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik,

ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

TÄHELEPANU!

Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Paigaldamine

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seina/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema küllalt tugev, et õhupuhasti raskust kanda.

Töötamine

Tulede ja tõmbemootori sisselülitamiseks kasutada õhupuhasti esiküljel olevaid lüliteid.

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÕI VAHENDEID!

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 1

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Joonis 2

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Eemaldage rasvafiltrid.

Paigaldage filtrid mootorikatte külge

Kontrollige, kas ventilaatori kinnituskruvid R on avadega S

kohakuti, pöörake päripäeva, kuni ta jääb pidama.

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

Lambipesade juurde pääsemiseks eemaldage kate A.

Vahetage kahjustatud lamp välja.

Maksimaalselt võib kasutada LED-lampi 3 W E14. Täpsemat teavet leiate kaasas olevalt lehelt "ILCOS D" (punkt "1d").

Kui valgustus ei hakka tööle, kontrollige enne tehnabi kutsumist, kas pirn on korralikult pesas.

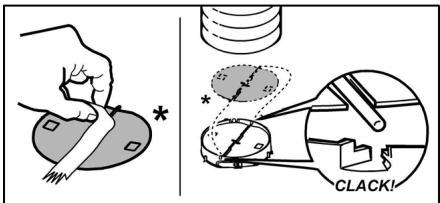

AINULT TEATUD TOODETE KORRAL

Valikulise lisatarvikuna on komplektis tagasilöögiklapp. Kui paigaldamistingimused seda nõuavad (nt kui puudub kaitse, mis takistab välisõhul soovimatult tagasi sisse suunduda), paigutage see enne suitsu väljatõmbetoru paigaldamist oma kohale väljalaskeühenduse sisse.
