MISSY IX/A/90 - Kuhinjska napa ELICA - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	ELICA
Model	MISSY IX/A/90
Širina	90 cm
Različica uporabe	Odsesovalna (zunanji odvod) ali kroženje (ogljeni filter)
Montaža	Stenska
Osvetlitev	LED žarnica 3W-E14 (maks.)
Število svetilk	2 (ocena)
Upravljanje	Nadzorna plošča s krmiljenjem hitrosti odsesavanja in osvetlitve
Hitrosti odsesavanja	3 hitrosti (ocena)
Premer zračnega izhoda	150 mm (ocena)
Maščobni filter	Kovinski, mesečno pralen
Ogljeni filter	Aktivni, zamenjava vsake 4 mesece (različica kroženje)
Najmanjša razdalja plošča-napa	50 cm (električna) / 65 cm (plin)
Električno napajanje	220-240 V / 50 Hz (ocena)
Skladnost	EN/IEC 60335, EN 55014, itd.
Uporaba	Gospodinjska in podobna (pisarne, kmetije, hoteli)
Vzdrževanje	Zunanje čiščenje z vlažno krpo in nevtralnim detergentom
Zamenljivi deli	LED žarnice, maščobni filtri, ogljeni filtri
Garancija	2 leti (standardna)

Pogosto zastavljena vprašanja - MISSY IX/A/90 ELICA

Kako namestiti napo MISSY IX/A/90?

Upoštevajte najmanjše razdalje: 50 cm za električni štedilnik, 65 cm za plin. Uporabite priložena zidna vložka, primerna za steno. Električna povezava mora biti skladna s standardi. Za podrobno montažo preberite navodila.

Kakšna je varnostna razdalja med napo in kuhalno ploščo?

Najmanjša razdalja je 50 cm za električne plošče in 65 cm za plinske ali mešane plošče. Če navodila za ploščo navajajo večjo razdaljo, upoštevajte to.

Kako očistiti maščobne filtre?

Kovinske maščobne filtre je treba očistiti enkrat na mesec. Uporabite neagresivna čistila, ročno ali v pomivalnem stroju (hiter cikel, nizka temperatura). Pomivanje v stroju jih lahko razbarva, vendar ne vpliva na učinkovitost.

Kdaj je treba zamenjati ogljeni filter?

Aktivni ogljeni filter je treba zamenjati vsake 4 mesece največ, ali pogosteje, če je napa močno uporabljena. Ne more se očistiti ali regenerirati. Uporabite samo različico kroženje.

Kako zamenjati žarnico na napi?

Najprej izključite napravo. Pustite, da se svetilke ohladijo. Odstranite pokrov, nato zamenjajte žarnico z LED 3W-E14 (maks.). Zaprite pokrov. Če osvetlitev po tem ne deluje, preverite namestitev žarnice.

Ali lahko napa deluje v načinu kroženja?

Da, če zunanji odvod ni mogoč. Namestite odbijalni kos F in enega ali več ogljenih filtrov (odvisno od modela). Dimi se nato krožijo v kuhinjo skozi zračni izhod dimnika.

Kaj storiti, če se osvetlitev ne prižge?

Najprej preverite, ali so svetilke pravilno vstavljene v ohišje. Če težava vztraja, se prepričajte, da je napajanje priklopljeno. Po potrebi kontaktirajte službo za pomoč strankam.

Ali lahko uporabljam napo brez maščobnega filtra?

Ne, to je nevarno. Nape nikoli ne smete uporabljati brez pravilno nameščene rešetke ali maščobnega filtra, ker lahko povzroči nevarnost požara.

Ali moram pred čiščenjem izključiti napo?

Da, obvezno: pred vsakršnim vzdrževanjem izključite električno napajanje tako, da izvlečete vtič ali izklopite glavno stikalo.

Katero vrsto žarnice uporabiti za zamenjavo?

Uporabite izključno LED žarnice 3W-E14 (maks.). Za več podrobnosti preberite priložena navodila 'ILCOS D'.

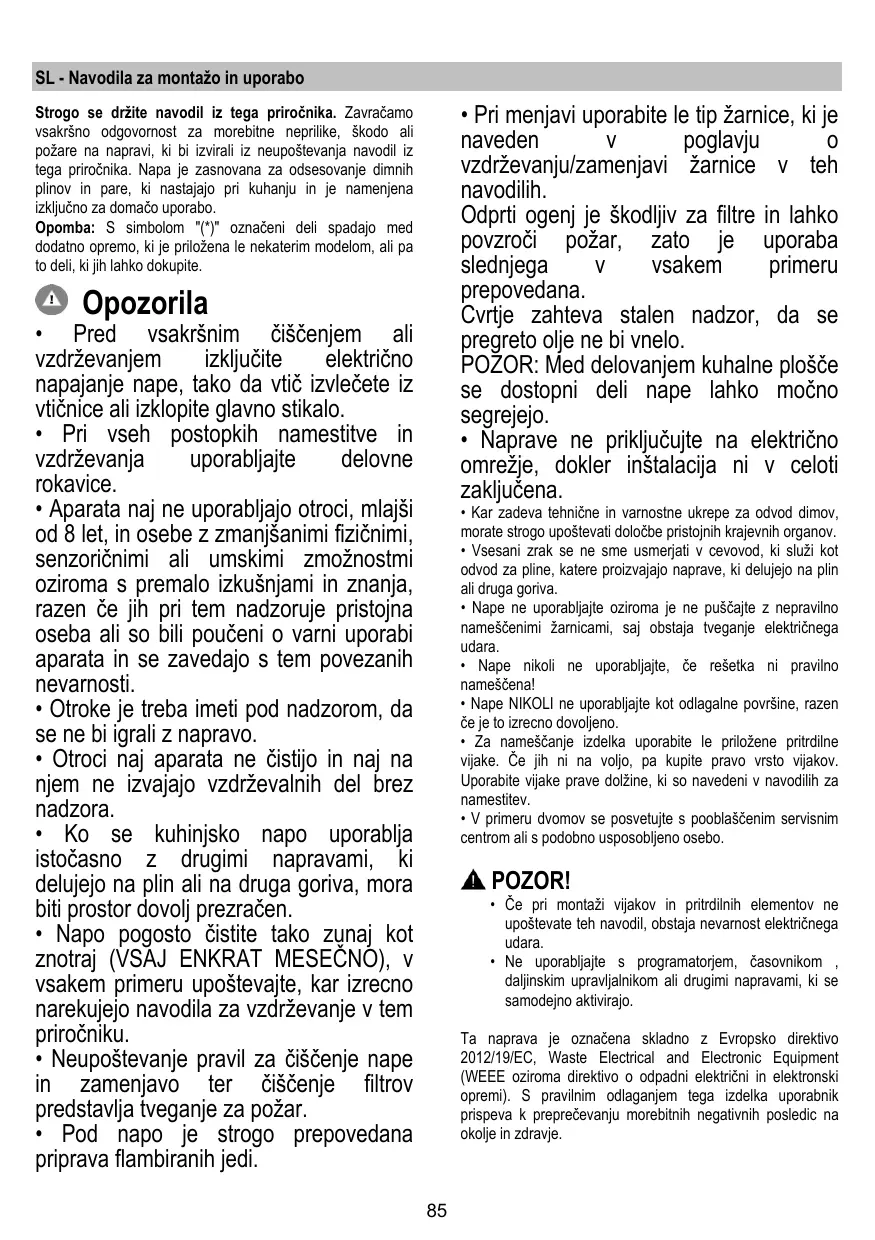

NAVODILA ZA UPORABO MISSY IX/A/90 ELICA

Strogo se drzite navodil iz tega prirocnika. Zavračamo vsakrsno odgovornost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neuostoševanja navodil iz tega prirocnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nestajajo pri kuhanju in je namenjena izkljućno za domaco uporabo.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je prilozena le nekaterim modelom, ali pa to deli, ki jih lahko dokupite.

Opozorila

Pred vsakrsnim cischenjem ali vzdrrzevanjem izkljucite elektricno napajane nape, tak da vtic izvlecete iz vticnice ali izklopite glavno stikalo.
Pri vseh postopkih namestitve in vzdrujevanja uporabljajte delovne rokavice.
- Aparata rajne uporabljajo otroci, mlajsi od 8 let, in osebe z zmanjsanimi fizicnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen ce jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti.
- Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo.
- Otroci naj aparata ne cistijo in naj na njem ne izvajajo vzdrlzevalnih del brez nadzora.
- Ko se kuhnjsko napo uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.
- Napo pogosto Čistite takozunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdřevanje v tem priročniku.
- Neuostoceanje pravil za ciscenje nape in zamenjato ter ciscenje filtrov predstavlja tveganje za pozar.
- Pod napo je strogo prepovedana priprava flambiranih Jedi.

• Pri menjavi uporabite le tip Žarnice, ki je naveden v poglavju o vzdřevanju/zamenjavi Žarnice v teh navodilih.
  Odprti ogenj je skodljiv za filtrine in lahko povzroci pozar, zato je uporaba slednjega v vsakem primeru prepovedana.
  Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.
  POžOR: Med delovanjem kuhalne plošće se dostopni deli nape lahko močno segrejejo.
• Naprave ne priključujte na elektricno omrežje, dokler instalacija ni v celoti zakljucena.
  Kar zadeva tehnicne in varnostne ukrepe za odvod dimov, morate strogo upoštevat diolocbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki sluzi kot odvod za pline, katere proizvajao naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljaje oziroma je ne pušćaje z nepravilno namešćenimi Žarnicami, są obstaja tveganje elektrínega udara.
• Nape nikoli ne uporabljajte, Če rešetka ni pravlno namešcena!
• Nape NIKOLI ne uporabljaje kot odlagalne povrsine, razen ce je to izrecno dovoljeno.
• Za namešanje izdelka uporabite le prilozene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev.
  V primeru dvomov se posvetujte s pooblašćenim servisnim centrom ali s podobn upososobljeno osebo.

POZOR!

• Ce pri montaži vijakov in pritrdilnih elementov ne upostevate teh navodil, obstaja nevarmost elektricnega udara.
• Ne uporabljajte s programatorjem, casovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o opadni elektrichi in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na prlozeni Dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveć odnesti na ustrezno zbirno mesto za recikliranje odpadne elektrickne in elektronske opreme. Napravo zavrzite skladno z lokalmni predpisi, kim veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obnite na ustrezno lokalino sluzbo, zbirn center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predologi za pravilno uporabo, s katero lahko zmanjsate vpliv na okolje: Napo prizgite na minimali noci ON ob začetku kuhanja, in jo pustite, nj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le vizjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjate, ter toako ochrinite učinkovitost pri odpravljanju neprijetnih vonjav. Mašćobni(e) filter(re) ocistte po potrebi, ter toako ochrinite njegovo (njihovo) učinkovitost. Uporabite system cevi maksimalnih diametrov, navened v tem priročniku, ter toko optimizirajte učinkovitost in zmanjsajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjin odvodom ali obtočni oz. filtracijski z notranjin obtokom.

Odzrachevalna razlicica

Napa ima en zgornji izhod zraka B za zunanji odvod dimov (odvodna cev in pritdirnili jermeni niso prilozeni).

Oporzorilo! Ce je napa opremljena s filtrrom na oglje, ga morate sneti.

Filtracijska razlicica

V primeru, da ni所提供 odvajanje dimov in hlapov na prosto, lahko uporabite napo v filtracijski razlicici. Na kamin nape namestite deflektor F ter enega ali več filtrov (glide na model nape). Zrak se reciklira in preko zgornje rešetkaste odprtine H vrača v kuhinjo.

Oporzorilo! Ce napa ni opremljena s filtrom z ogljem, morate le-tega narociti in ga pred uporabo namesiti.

Modeli brez sesalnega motorja delujejo le v odzračevalni različici in morajo biti povezani na periferno sesalno enoto (ni prilozena).

Navodila za prikljueitev veljajo za celotno periferno sesalno enoto.

Instalacija

Slika 3

Minimalna razdalja med podpornovpovrsino posod na kuhalni povrsini in spodnjim delom nape za kuhinjske prostre ne sme biti manjsa od 50cm pri elektrichnih stedilnikih in 65cm pri plinskih ali mešanih stedilnikih.

Ce je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upostevati.

Elektricna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtic, slednjega vstavite v vticnico, ki je skladna z veljavnimi predpisin se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtica (neposredna povezava na omrežje) ali se vtic nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežva v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim prikopom tokokroga nape na omrežno napajanbe in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno namescen.

Montaža

Napi so prilozeni pritrdlinvlozki, primerni za večji del sten/stropov. Vseeno pa se je treba obrmita na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenasata težnape.

Delovanje

Napa je opremljena s komandno plošćo z nastavitvijo hitrosti izsesavanja in nastavitvijo jakosti svetlobe za osvetljevanje kuhalne plošće.

Vzdrževanje

Cischenje

Za cischenje uporabljate IzKLUJUCNO vraznko krpo, navlazeno z nevtralnim detergentom. ZA ciscenJE NE UPORABLJAJE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljate izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJE ALKOHOLA!

Maščobni filter

SI.1

Zaustavlja mascobne delce, ki nestajajo pri kuhanju.

Ocistiti ga je treba enkrat meseno z ne agresivnimi cistilnimi sredstvi, rocho ali v povimalem stroju pri nizki temperaturi in katkim ciklom pranja.

S pranjem v pomivalnem stroju se mascobni filter lahko razbarva, toda njegove filtrime značilnosti ostanejo nespremenjene.

Za demontazo mascobnega filtra povlecite odklopno rocico na vzmet.

Ogleni filter (samo za obtočno razlicico)

Slika 2

Zadrzije neprijjetne vonjave, ki nestajajo pri kuhanju.

Ogleni filter je potrebno zamenjati po dalji si uporabi, glede na tip kuhe ter redno cischenje mascobnega filtra. Vsekaptor je potrebno zamenjati vlozek majmanj vsake stiri mesec.

Filter ni niti pralen niti obnovljiv.

Odstranite mascobne fibre.

Namestite oglene litre pod motor.

Preverite, ali zatica R na ohisju motorja sovpadataz rezama

S. Zavrtite ročico v smeri urinega kazalca, dokler se ne zaskovi.

Pri demontazi pa postopek izvedite v obratnem vrstnem redu.

Ponovno namestite mascobne litre.

Zamenjiva zarnic

SI. 1

Izkjucite elektricno napajane naprave.

Pozor! Preden seŽarnic dotaknete, se prepričajte, ali so hladne.

Zadostop do odprtine za zarnice, odstranitePokrov A.

Zamenjava poškodovane sijalke.

Uporabite samo LED sijalke z najv. 3W-E14. Za podrobnejse informacije gleje prilozeni list "ILCOS D" (alfanumericna postavka "1d").

Če luč ne bi delovala, preverite pravilno vstavitev Žarnic v njihovo ležišće, preden se po pomoč obrnete na servisno službo.

SAMO za nekatere proizvode:

Kot dodatna opcijska oprema se za vgradnj dobavi nepovratni ventil za dime. Če inšalacijski pogoji to zahtevajo (npr. odsotnost varoval proti neželjenemu povratku zunanjih zračnih tokov), jo vstavite v njen sedež v Spoju izhoda zraka, preden namesite dimnik.
