Tuotetyyppi	Liesituuletin
Brändi	ELICA
Malli	MISSY IX/A/90
Leveys	90 cm
Käyttötapa	Imu (ulkopuhallus) tai kiertoilma (hiilisuodatin)
Asennus	Seinä
Valaistus	LED-lamppu 3W-E14 (max)
Lamppujen lukumäärä	2 (arvio)
Säätimet	Ohjauspaneeli, jossa imutehon ja valaistuksen säätö
Imunopeudet	3 nopeutta (arvio)
Ilman ulostulon halkaisija	150 mm (arvio)
Rasvasuodatin	Metallinen, pestävä kuukausittain
Hiilisuodatin	Aktiivinen, vaihto 4 kuukauden välein (kiertoilmatila)
Minimietäisyys liesi-liesituuletin	50 cm (sähkö) / 65 cm (kaasu)
Sähköliitäntä	220-240 V / 50 Hz (arvio)
Vaatimustenmukaisuus	EN/IEC 60335, EN 55014, jne.
Käyttö	Kotitalous ja vastaavat (toimistot, maatilat, hotellit)
Huolto	Ulkopinnan puhdistus kostealla liinalla ja neutraalilla pesuaineella
Vaihdettavat osat	LED-lamput, rasvasuodattimet, hiilisuodattimet
Takuu	2 vuotta (vakio)

Usein kysytyt kysymykset - MISSY IX/A/90 ELICA

Kuinka asentaa liesituuletin MISSY IX/A/90?

Noudata minimietäisyyksiä: 50 cm sähköliesi, 65 cm kaasuliesi. Käytä mukana toimitettuja seinään sopivia tulppia. Sähkökytkennän on oltava standardien mukainen. Katso asennusohjeet käyttöohjeesta.

Mikä on turvaetäisyys liesituulettimen ja keittotason välillä?

Minimietäisyys on 50 cm sähköliesille ja 65 cm kaasu- tai yhdistelmäliesille. Jos keittotason ohjeissa mainitaan suurempi etäisyys, noudata sitä.

Kuinka puhdistan rasvasuodattimet?

Metalliset rasvasuodattimet tulee puhdistaa kerran kuussa. Käytä mietoja pesuaineita, käsin tai astianpesukoneessa (nopea ohjelma, matala lämpötila). Pesu astianpesukoneessa voi haalistaa niitä, mutta se ei vaikuta suorituskykyyn.

Milloin hiilisuodatin tulee vaihtaa?

Aktiivihiilisuodatin tulee vaihtaa korkeintaan 4 kuukauden välein, tai useammin jos liesituuletinta käytetään paljon. Sitä ei voi puhdistaa eikä uudistaa. Käytä vain kiertoilmatilassa.

Kuinka vaihdan liesituulettimen lampun?

Irrota ensin pistoke. Anna lamppujen jäähtyä. Poista suojus ja vaihda lamppu LED 3W-E14 (max). Sulje suojus. Jos valaistus ei toimi, tarkista lampun asennus.

Voiko liesituuletinta käyttää kiertoilmatilassa?

Kyllä, jos ulkopuhallus ei ole mahdollinen. Asenna ohjauslevy F ja yksi tai useampi hiilisuodatin (mallista riippuen). Savu kierrätetään takaisin keittiöön savupiipun ilman ulostulon kautta.

Mitä tehdä, jos valaistus ei syty?

Tarkista ensin, että lamput on asennettu kunnolla paikoilleen. Jos ongelma jatkuu, varmista, että virta on kytketty. Ota tarvittaessa yhteyttä huoltopalveluun.

Voinko käyttää liesituuletinta ilman rasvasuodatinta?

Ei, se on vaarallista. Liesituuletinta ei saa koskaan käyttää ilman oikein asennettua ritilää tai rasvasuodatinta, koska se voi aiheuttaa tulipalonvaaran.

Pitääkö liesituuletin irrottaa pistorasiasta ennen puhdistusta?

Kyllä, ehdottomasti: ennen huoltoa irrota sähköjohto pistorasiasta tai katkaise virta pääkytkimestä.

Minkä tyyppistä lamppua tulee käyttää vaihdossa?

Käytä ainoastaan LED-lamppua 3W-E14 (max). Katso lisätietoja oheisesta 'ILCOS D' -käyttöohjeesta.

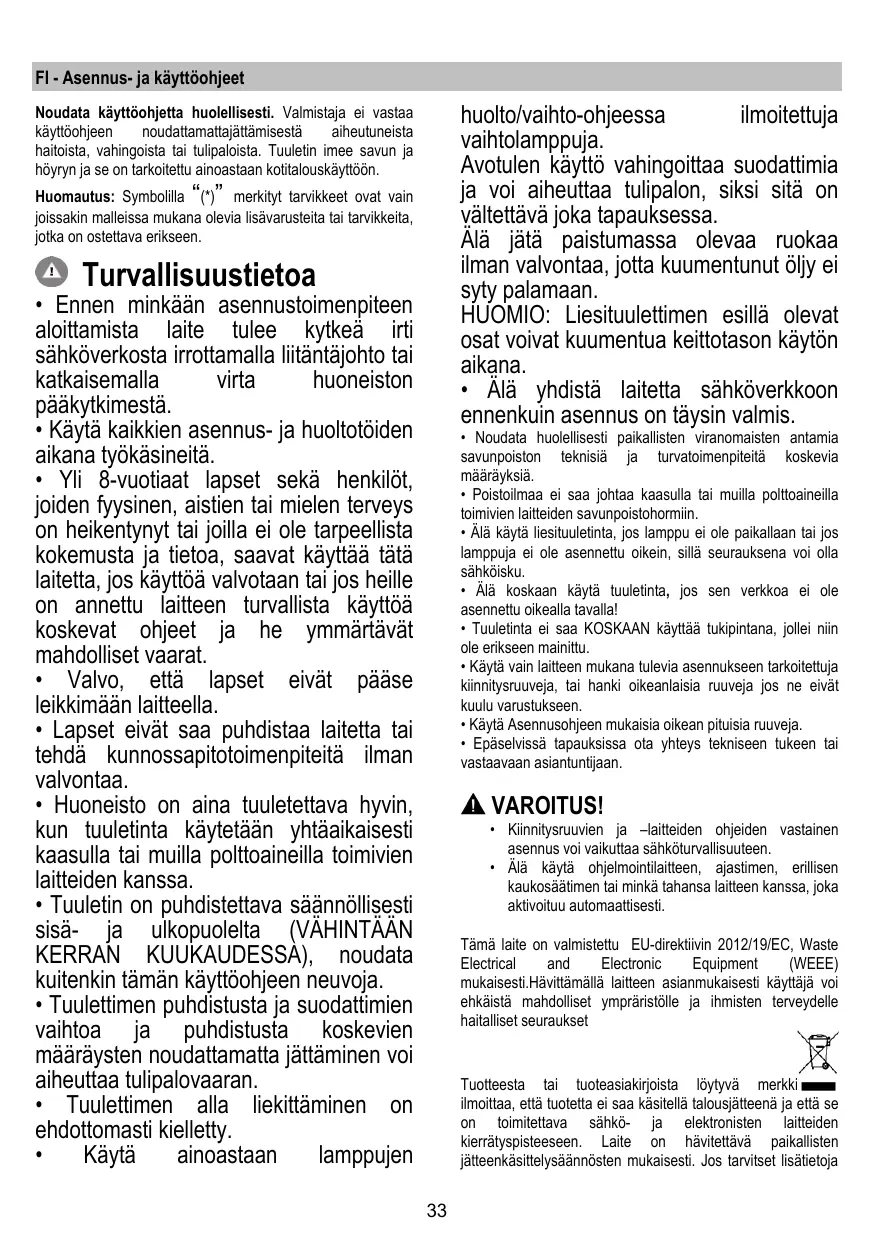

KÄYTTÖOHJE MISSY IX/A/90 ELICA

FI Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn, ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Huomautus: Symbolilla (^*) merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa. Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty. Käytä ainoastaan lamppujen

huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS!

• Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteesta tai tuotepakkauksista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja

laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen, josta tuote on ostettu.

Laitteisto on suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta vain erityistarpeessa. Vaihda aktiivihiilisuodattimet, kun haluat säilyttää hyvän hajunpoistotehokkuuden. Puhdista rasvasuodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimihalkaisijaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäilmaa kierrättäen.

Imukupuversio

Tuuletin on varustettu ylemmällä poistoaukolla B, jonka kautta savu poistuu ulos (poistoputki ja kiinnikkeet eivät kuulu varustukseen).

Huomio! Jos tuulettimessa on hiilisuodatin, se on poistettava.

Suodatinversio

Jos savua ja höyryä ei ole mahdollista poistaa ulos, voidaan tuuletinta käyttää suodatinversiona asentamalla hormiin ilmanohjain F sekä yksi tai useampia hiilisuodattimia (mallista riippuen), savu ja höyry kiertävät keittiöön ylemmän verkon H lävitse.

Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava ennen tuulettimen käyttöä.

Ilman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu varustukseen).

Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Kuva 3

Lieden keittotason yläpinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50 cm sähköliesien osalta ja 65 cm kaasu- ja seka liesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassa olevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa, että siihen pääsee käsiksi asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan, että laite saadaan kokonaan irti sähköverkosta. Jos ylijänniteluokka on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat, että se toimii oikein.

Asennus

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Toiminta

Liesituuletin on varustettu ohjauspaneelilla, josta voidaan säätää imun nopeuksia ja kytkeä valo, joka valaisee keittotasoa.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva 1

Se pidättää ruoanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 2

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja rasvasuodattimen puhdistustehosta. Joka tapauksessa suodatin on vaihdettava vähintään neljän kuukauden välein.

Sitä ei voi pestä eikä käyttää uudestaan.

Irrota rasvasuodatin.

Laita suodattimet moottorin päälle.

Tarkista että kuljettimessa olevat pultit R ovat aukkojen S kohdalla, kierrä lopuksi ne kiinni myötäpäivään tai

Purkaminen tapahtuu päinvastaisessa järjestyksessä.

Laita rasvasuodattimet takaisin paikoilleen.

Lamppujen vaihto

Kuva 1

Irrota laite sähköverkosta.

Huomio! Tarkista, että lamput eivät ole kuumia ennen kuin kosket niihin.

Poista kansi A, jotta pääset käsittelemään lamppuja.

Vaihda vaurioitunut lamppu.

Käytä ainoastaan LED-lamppuja, joiden teho on enintään 3 W ja joiden kanta on E14.

Jos haluat lisätietoja, lue liitteenä oleva lehtinen "ILCOS D" (aakkosnumeron sijainti on "1d").

Jos valaistus ei toimi, tarkista, että lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.

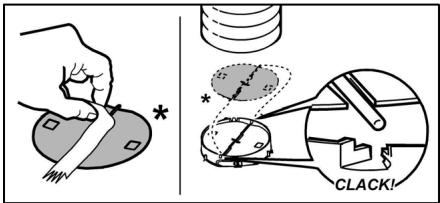

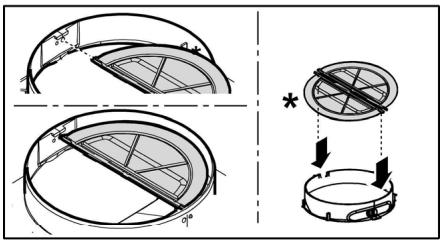

Ei kaikissa tuotteissa:

Savun vastaventtiili toimitetaan lisävarusteena. Jos asennusolosuhteet edellyttävät sen käyttöä (esimerkiksi siinä tapauksessa, että puuttuu suojaus ulkopuolisten ilmavirtausten sisäänpääsyn varalta), vastaventtiili on asennettava paikoilleen ilmanpoistoliittimen sisälle ennen savun poistoputken asentamista.

Laita vastaavasti takaisin toimimalla päinvastaisessa järjestyksessä.

Pane rasvasuodattimet takaisin.
