129RJ - Křovinořez HUSQVARNA - Bezplatný návod k obsluze

Typ výrobku	Křovinořez
Značka	Husqvarna
Model	129RJ
Hmotnost (bez paliva a příslušenství)	5,21 kg
Zdvihový objem	28 cm³
Maximální výkon (ISO 7293)	0,8 kW
Volnoběžné otáčky	2 800 - 3 200 ot/min
Maximální otáčky výstupního hřídele	11 000 ot/min
Objem palivové nádrže	343 cm³
Palivo	Směs bezolovnatého benzínu a dvoudobého oleje (50:1)
Zapalovací svíčka	NGK BPMR6A, mezera 0,6 mm
Naměřená hladina akustického výkonu	106 dB(A)
Zaručená hladina akustického výkonu	114 dB(A)
Vibrace levé/pravé rukojeti (trávový nůž)	4,21 / 4,23 m/s²
Vibrace levé/pravé rukojeti (vyžínací hlava)	5,89 / 4,61 m/s²
Hlavní funkce	Pletí, křovinořezání, lesní úklid
Kompatibilní řezací příslušenství	Trávový nůž Ø 250 mm (4 zuby), vyžínací hlava T25 (struna 2,4-2,7 mm)
Bezpečnost	Blokování plynu, vypínač, ochrana proti odletujícím předmětům, rychloupínací postroj
Běžná údržba	Čištění vzduchového filtru (každých 25 h), kontrola svíčky (měsíčně), mazání úhlového převodu

Často kladené otázky - 129RJ HUSQVARNA

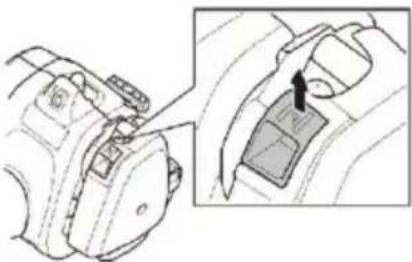

Jak nastartovat studený motor?

Aktivujte palivové čerpadlo (asi 10 stisknutí), zatáhněte za sytič, položte stroj na zem, poté pomalu táhněte za startovací lanko, dokud necítíte odpor, pak prudce zatáhněte. Motor by měl nastartovat po 3 až 5 pokusech. Nechte zahřát 30 sekund před přidáním plynu.

Jakou směs benzínu a oleje použít?

Použijte 2% směs (50:1) bezolovnatého benzínu (oktanové číslo ≥ 90) a vysoce kvalitního dvoudobého oleje (doporučeno: Husqvarna XP). Nikdy nepřipravujte více než měsíční spotřebu.

Jak nastavit volnoběžné otáčky?

Otáčejte šroubem T na karburátoru: ve směru hodinových ručiček pro zvýšení volnoběhu, proti směru pro snížení. Řezací zařízení se nesmí otáčet na volnoběh. Pokud to není možné, vyhledejte servis.

Jak nabrousit trávový nůž?

Použijte plochý pilník s jednoduchým řezem. Pilujte ostří rovnoměrně, aby byla zachována rovnováha. Vyměňte nůž, pokud je ohnutý, prasklý nebo zlomený. Noste rukavice a předem vypněte motor.

Jak vyměnit strunu ve vyžínací hlavě?

Demontujte hlavu, naviňte strunu (průměr 2,4-2,7 mm) pravidelně a pevně na buben. Hlavu znovu sestavte. Nechte strunu na několik nocí namočenou ve vodě, aby ztvrdla.

Jaké bezpečnostní vzdálenosti je třeba dodržovat?

Dodržujte minimální vzdálenost 15 metrů mezi uživatelem a jakoukoli osobou nebo zvířetem. Vždy noste OOPP: přilbu, chrániče sluchu, brýle, rukavice, boty a dlouhé oblečení.

Jak stroj po použití uskladnit?

Vypusťte palivovou nádrž, vyčistěte stroj, odstraňte kryt svíčky, aby nedošlo k náhodnému startu, a použijte ochranný kryt nože pro přepravu. Skladujte na suchém a větraném místě.

Proč se řezací zařízení otáčí na volnoběh?

Volnoběh je příliš vysoký. Snižte jej otáčením šroubu T proti směru hodinových ručiček, dokud se nástroj nezastaví. Pokud problém přetrvává, může karburátor vyžadovat jemné seřízení odborníkem.

Jaká je hladina hluku křovinořezu?

Naměřená hladina akustického výkonu je 106 dB(A) a zaručená hladina 114 dB(A). Vždy noste schválené chrániče sluchu, aby nedošlo k poškození sluchu.

Jak uplatnit záruku na emise?

Záruka se vztahuje na díly související s emisemi (karburátor, svíčka, tlumič atd.) po dobu 2 let. Uchovávejte doklady o údržbě. Kontaktujte autorizované středisko HCOP na čísle 1-800-487-5951 (USA) nebo 1-800-805-5523 (Kanada).

NÁVOD K OBSLUZE 129RJ HUSQVARNA

Viz část „Technické údaje“.

Bezpečnostní výbava stroje

Měsíční údržba:

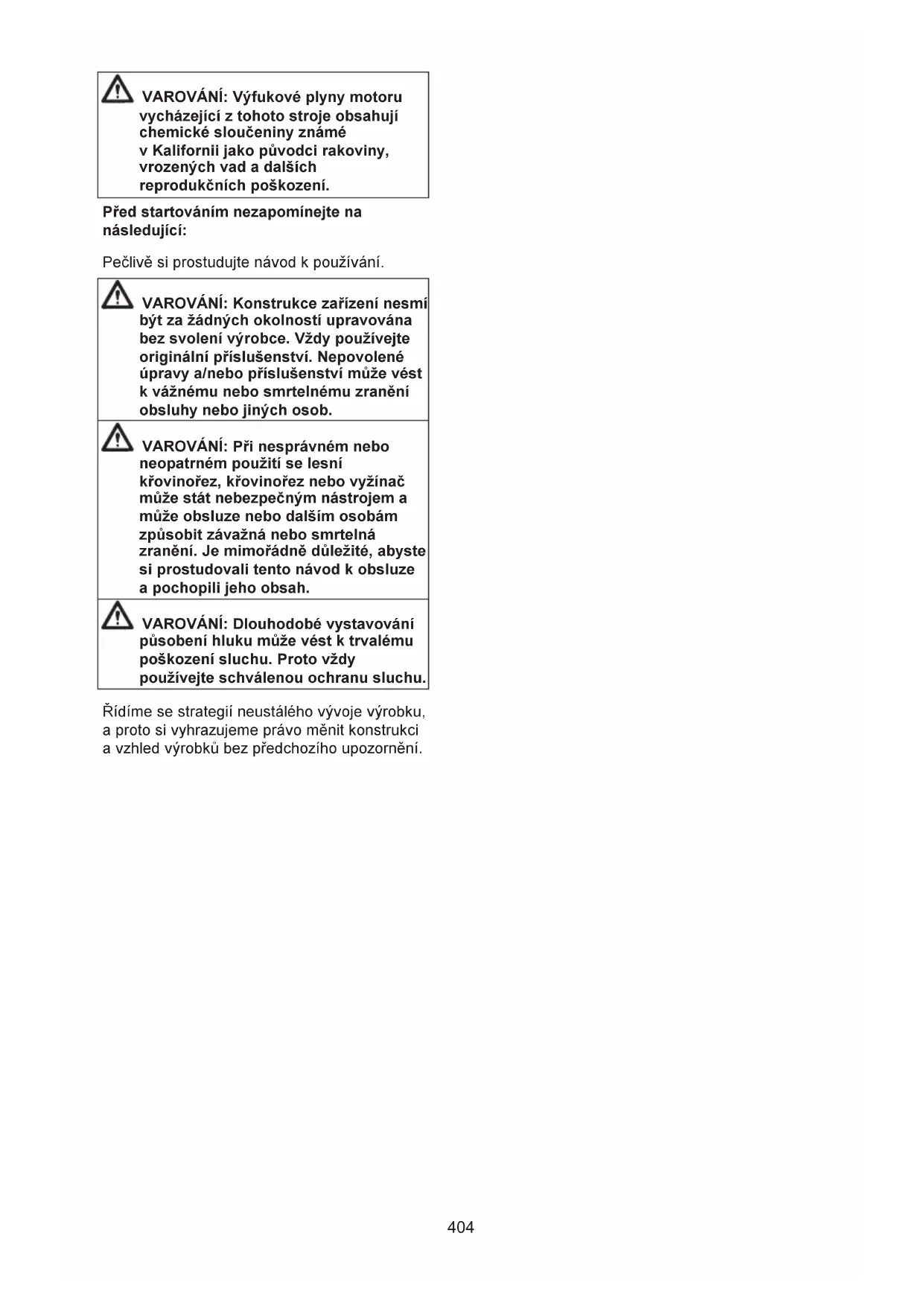

VAROVÁNÍ: Výfukové plyny motoru vycházející z tohoto stroje obsahují chemické látky, které jsou v Kalifornii známé jako příčiny rakoviny, vrozených vad a jiných reprodukčních poškození.

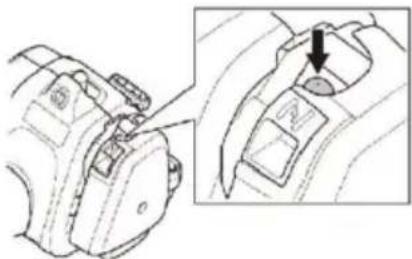

Před startováním nezapomínejte na následující:

Pečlivě si prostudujte návod k používání.

VAROVÁNÍ: Konstrukce zařízení nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy a/nebo příslušenství může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

VAROVÁNÍ: Při nesprávném nebo neopatrném použití se lesní křovinořez, křovinořez nebo vyžínač může stát nebezpečným nástrojem a může obsluze nebo dalším osobám způsobit závažná nebo smrtelná zranění. Je mimořádně důležité, abyste si prostudovali tento návod k obsluze a pochopili jeho obsah.

VAROVÁNÍ: Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu. Proto vždy používejte schválenou ochranu sluchu.

Řídíme se strategií neustálého vývoje výrobků, a proto si vyhrazujeme právo měnit konstrukci a vzhled výrobku bez předchozího upozornění.

Symboly

UPOZORNĚNÍ: Lesní křovinořezy, křovinořezy a vyžínače mohou být nebezpečné. Nepozorné nebo nesprávné použití může vést k vážnému nebo smrtelnému zranění uživatele nebo někoho jiného.

Prostudujte si důkladně tento návod k používání a nepoužívejte stroj, pokud mu zcela nerozumíte.

Vždy noste boty se špičkou vyztuženou ocelí a protiskluzovými podrážkami; přiléhavé oblečení; silné dlouhé kalhoty a dlouhé rukávy; odolné neklouzavé rukavice; ochranné nezamlžující se brýle s větráním nebo obličejovou masku; homologovanou bezpečnostní přilbu; a ochranu sluchu (ušní zátky nebo tlumiče).

Osoby s dlouhými vlasy musí mít (pro vlastní bezpečnost) vlasy vyčesané nahoru.

Uživatel stroje je povinen dohlédnout na to, aby se během práce nevyskytovala žádná osoba nebo zvíře v okruhu 15 metrů od stroje.

Dejte pozor na odmrštěné a odražené předměty.

Max. otáčky hřídele v ot./min

U strojů vybavených noži na trávu může dojít k jejich prudkému vymrštění do strany, pokud přijdou do styku s pevným předmětem. Nůž může způsobit amputaci paže nebo nohy. Zajistěte, aby lidé a zvířata udržovali vzdálenost od stroje alespoň 15 metrů.

Šipky, které ukazují krajní polohy montáže rukojeti.

Hladina akustického tlaku ve vzdálenosti 7,5 metru podle australských předpisů.

Emise hluku do okolí dle směrnice Evropského společenství. Emise stroje jsou uvedeny v části Technické údaje a na štítku.

Tento výrobek vyhovuje australským předpisům ohledně elektromagnetické kompatibility (EMC).

Používejte směs bezolovnatého benzínu a oleje pro dvoudobé motory v poměru 50:1 (2%).

Další symboly/štítky na zařízení se týkají zvláštních certifikačních požadavků pro určité obchodní trhy.

CO JE CO

Co je co

1. Brit
2. Uzávěr mazacího otvoru
3. Kolmý ozubený převod
4. Ochrana řezacího nástavce
5. Trubka hřídele
6. Řídicí rukojeť
7. Páčka plynu
8. Stop spínač
9. Aretace plynu
10. Upínač popruhu
11. Kryt válce
12. Startovací madlo
13. Palivová nádrž
14. Regulace sytiče
15. Palivová pumpička
16. Kryt vzduchového filtru
17. Nastavení rukojeti
18. Pojistná matice
19. Opěrná příruba
20. Opěrný talíř
21. Hnací kotouč
22. Struna hlavy
23. Násuvný klíč
24. Přepravní kryt
25. Šestihranný imbusový klíč
26. Pojistný čep
27. Popruh
28. Tlačítko plynu startu
29. Seřízení lanka plynu
30. Návod k používání

Upozornění

• Pri nesprávném nebo neopatrném použití se lesní krovinorez, krovinorez nebo vyžinač může stát nebezpečným nástrojem a může obsluze nebo dalším osobám způsobit závažná nebo smrtelná zranění. Je mimořádně důležité, abyste si prostudovali tento návod k obsluze a pochopili jeho obsah. Stroj je určen výhradně k vyžínání trávy, prořezávání trávy a/nebo prořezávání lesa.
• Jediným příslušenstvím, které se smí používat spolu s motorem jako zdroj pohonu, je řezné vybavení, doporučené v části „TECHNICKÉ ÚDAJE".
• Nikdy nepoužívejte stroj, jste-li unaveni, jestliže jste požili alkohol nebo jestliže užíváte léky, které by mohly ovlivnit váš zrak, úsudek nebo pohybovou koordinaci.
• Nepoužívejte nikdy stroj za zvláště nepříznivých povětrnostních podmínek, jako např. za velkého mrazu nebo v horkém a/nebo vlhkém podnebí.
• Používejte osobní ochranné pomůcky. Viz pokyny v části „Osobní ochranné prostředky".
• Nikdy nepoužívejte stroj, jehož konstrukce byla jakkoli pozměněna oproti jeho původním specifikacím. Nikdy nepoužívejte stroj, který není zcela v pořádku. Pravidelně provádějte kontroly a údržbu podle servisních pokynů popsaných v této příručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Viz pokyny v části "ÚDRŽBA". Všechny kryty a ochranné kryty musí být před zahájením práce upevněny. Zkontrolujte, zda nejsou koncovka kabelu a kabel zapalovací svíčky poškozené. Pokud ano, mohlo by dojít k úrazu elektrickým proudem.
• Uživatel stroje je povinen dohlédnout na to, aby se během práce nevyskytovala v okruhu 15 m žádná osoba nebo zvíře. Pokud na stejném pracovišti pracuje více uživatelů, musí být udržována bezpečnostní vzdálenost nejméně 15 m.

VAROVÁNÍ: Tento stroj vytváří během provozu elektromagnetické pole. V některých případech toto pole může způsobovat rušení aktivních nebo pasivních lékařských implantátů. Pro snížení rizika vážného nebo smrtelného poranění doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím stroje s lékařem a s výrobcem implantovaného lékařského přístroje.

VAROVÁNÍ: Použití nesprávného řezného vybavení nebo nesprávně nabroušený řezací kotouč může zvyšovat nebezpečí zranění.

VAROVÁNÍ: Nenechte nikdy děti používat stroj nebo se zdržovat v jeho blízkosti. Jelikož je stroj vybaven vypínačem se zpětným pérováním a k jeho nastartování je třeba nízká rychlost a malý tlak na startovací rukojeť startovací šňůry, mohou i děti za určitých okolností mít tu sílu, které je třeba k nastartování stroje. Tím může dojít k nebezpečí vážného úrazu. Proto ze zařízení v době, kdy není plně pod dozorem, vždy odpojte koncovku kabelu zapalovací svíčky.

Osobní ochranné prostředky

VAROVÁNÍ: Při každém použití stroje je nutné používat schválené osobní ochranné pomůcky. Osobní ochranné pomůcky nemohou vyloučit nebezpečí úrazu, ale sníží míru poranění v případě, že dojde k nehodě. Požádejte svého prodejce o pomoc při výběru správného vybavení.

VAROVÁNÍ: Je nutné dát vždy pozor na výstražné signály nebo volání, používáte-li ochranu sluchu. Ochranu sluchu sejměte vždy hned po zastavení motoru.

Ochranná přilba

Ochrannou přilbu je nutno použít při prořezávání křovin vyšších než 2 metry.

Ochrana sluchu

Použijte ochranu sluchu s dostatečným tlumicím účinkem.

Ochrana zraku

Použijte vždy schválenou ochranu očí. Použijete-li hledí, je nutno použít i schválené ochranné brýle. Schválené ochranné brýle jsou takové, které odpovídají standardu EN 166 v Evropě, ANSI Z87 v USA a CSA Z94 v Kanadě.

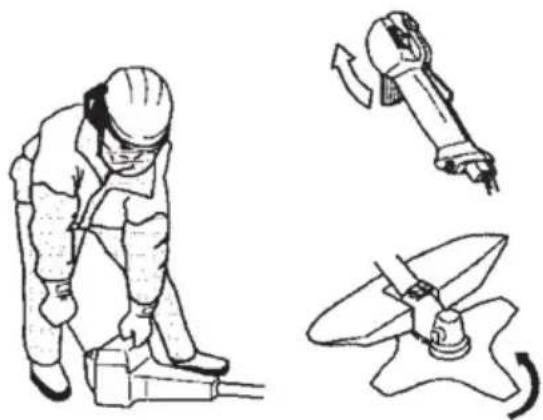

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

■ Rukavice

V případě potřeby použijte rukavice, např. při montáži řezného vybavení.

Obuv

Používejte protiskluzové a stabilní boty.

■ Pracovní oděv

Používejte oděv z pevné látky a vyhněte se příliš volným částem oděvu, které mohou být zachyceny křovinami nebo větvemi. Vždy noste dlouhé, silné kalhoty. Nepoužívejte šperky, krátké kalhoty nebo sandály a nepracujte bosi. Zajistěte si vlasy nad úrovní ramen.

Lékárnička

Lékárničku by měla mít při sobě obsluha lesních křovinořezů, křovinořezů nebo vyžínačů.

Bezpečnostní vybavení stroje

V této části je popsáno bezpečnostní vybavení stroje, jeho funkce a způsob provádění kontroly a údržby k zajištění správného provozu. Pokud chcete zjistit, kde je toto vybavení na stroji umístěno, prostudujte si část CO JE CO?

Životnost stroje se může zkracovat a riziko úrazu zvyšovat, jestliže se údržba stroje neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližší servisní dílnu.

UPOZORNĚNÍ! Servis a opravy stroje vyžadují speciální odborné školení. To se zvláště týká servisu a oprav bezpečnostního vybavení stroje. V případě, že by stroj nevyhověl při některé z níže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli z našich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny.

VAROVÁNÍ: Nikdy nepoužívejte stroj, který má poškozené bezpečnostní vybavení.

Řiďte se pokyny k ovládání, údržbě a servisu v této části. V případě, že by stroj nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.

Aretace plynu

Aretace plynu má za účel zabránit neúmyslnému přidání plynu. Po stisknutí aretace (A) (např. když uchopíte rukojeť) se uvolní páčka plynu (B). Když rukojeť pustíte, páčka plynu i aretace plynu se vrátí do původní polohy. K tomu dojde pomocí dvou na sobě nezávislých systémů zpětných pér. Toto uspořádání zabezpečí, že se páčka plynu automaticky zajistí v poloze, při které běží motor ve volnoběžných otáčkách.

Zkontrolujte, zda při uvolnění aretace plynu zapadne páčka plynu do polohy, při které je motor ve volnoběžných otáčkách.

Stiskněte aretaci plynu a zkontrolujte, zda se po uvolnění vrátí do své výchozí polohy.

Zkontrolujte, zda se páčka plynu a její aretace volně pohybují a zda jejich vratné pružiny fungují správně.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Viz pokyny pod rubrikou „Start". Nastartujte stroj a dejte plný plyn. Uvolněte regulaci plynu a přesvědčte se o tom, že se řezné vybavení zastavilo a stojí v klidu. Pokud se po uvedení páčky plynu do polohy volnoběhu řezací nástavec nadále otáčí, je nutné prověřit seřízení volnoběžných otáček na karburátoru. Viz pokyny v části „ÚDRŽBA".

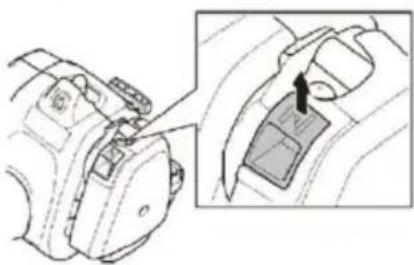

Stop spínač

Po stisknutí a uvolnění vypínače se přesvědčte, že se motor vypnul.

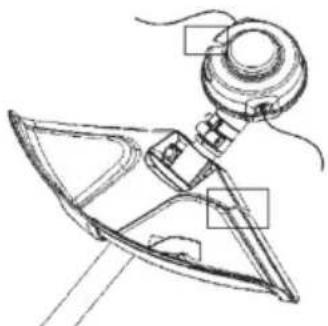

Ochrana řezacího nástavce

Účelem tohoto krytu je zamezit odletávání odhozených předmětů směrem k uživateli. Kryt také chrání obsluhu před náhodným kontaktem s řezacím nástavcem.

Zkontrolujte, zda není kryt poškozený nebo prasklý. Jestliže kryt praskl nebo byl vystaven nárazu, vyměňte jej.

Vždy používejte doporučený kryt pro řezací nástavec, který používáte. Podrobnosti naleznete v části „TECHNICKÉ ÚDAJE".

VAROVÁNÍ: Za žádných podmínek nepracujte se strojem, pokud není řezné vybavení opatřeno schváleným bezpečnostním krytem. Podrobnosti naleznete v části „TECHNICKÉ ÚDAJE". Používání nesprávného nebo vadného krytu může způsobit vážné zranění.

Použití nesprávně navinuté vyžínačí struny nebo nesprávného řezného vybavení zvyšuje hladinu vibrací.

VAROVÁNÍ: Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, obraťte se na svého lékaře. Mezi tyto příznaky patří strnulost končetin, ztráta citu, mravenčení, píchání, bolest, zeslábnutí, změna barvy nebo vzhledu pokožky. Tyto příznaky se normálně objevují na prstech, rukou a zápěstích. Riziko se může zvýšit při nízkých teplotách.

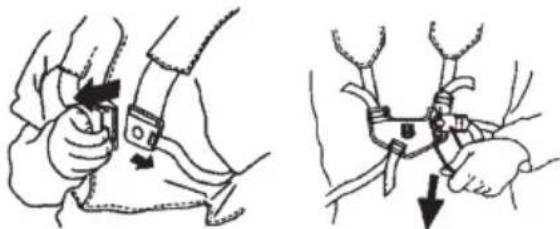

Rychlorozpojitelná spona popruhu

V přední části popruhu se nachází rychlorozpojitelná spona, která umožňuje osvobodit se od stroje a popruhu v případě nouzové situace.

Další informace naleznete v části „Seřízení popruhu".

Ujistěte se, že je nosný popruh správně umístěn. Po úpravě popruhu a stroje zkontrolujte, zda rychlorozpojitelná spona popruhu funguje.

Tlumic výfuku

Tlumic výfuku je určen ke snížení úrovně hluku a k usměrnění výfukových plynů směrem od uživatele.

VAROVÁNÍ! Tlumic výfuku je vybavený katalyzátorem, jenž je určen ke snižování emisí škodlivých výfukových plynů.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

V zemích s teplým a suchým podnebím hrozí velké nebezpečí vzniku požáru. Z toho důvodu opatřujeme některé tlumiče zvuku lapačem jisker v podobě síťky. Zkontrolujte, zdali je tlumič zvuku na vašem stroji vybaven takovou síťkou.

U tlumičů výfuku je velmi důležité, aby se uživatel řídil pokyny pro kontrolu a údržbu stroje. Nikdy nepoužívejte stroj, který má poškozený tlumič výfuku.

Pravidelně kontrolujte, zda je tlumič výfuku bezpečně upevněn k zařízení.

VAROVÁNÍ: Tlumiče vybavené katalytickými konvertory se během práce velmi zahřívají a ještě určitou dobu po zastavení zůstávají horké. To platí i při volnoběhu. Při dotyku může dojít k popálení. Nezapomeňte, že hrozí nebezpečí požáru.

VAROVÁNÍ: Vnitřní prostor tlumiče výfuku obsahuje chemikálie, které mohou způsobit rakovinu. Vyvarujte se kontaktu s těmito částmi v případě, že dojde k poškození tlumiče výfuku.

VAROVÁNÍ: Výfukové plyny motoru obsahují kysličník uhelnatý, který může způsobit otravu. Nestartujte ani nepracujte s vyžínačem v interiéru ani v jiném špatně větraném prostředí.

VAROVÁNÍ: Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nikdy nestartujte zařízení uvnitř budovy nebo v blízkosti hořlavých materiálů.

Pojistná matice

K připevnění určitého typu řezného vybavení je používána pojistná matice.

Při montáži utáhněte matici proti směru otáčení řezného vybavení. Při demontáži povolte matici ve směru otáčení řezného vybavení. (Matice je levotočivá.) Matici dotahujte nástrčným klíčem.

Nylonový uzávěr pojistné matice nesmí být opotřebován natolik, aby jím bylo možné otáčet rukou. Uzávěr musí udržet moment, rovný nejméně 1,5 Nm. Matici je nutno vyměnit po okolo 10 šroubováních.

Řezný mechanismus

Tato část popisuje způsob volby řezného mechanismu a jeho údržby s těmito cíli:

Snížit nebezpečí zpětného rázu. Dosáhnout maximálního řezného výkonu. - Prodloužit životnost řezného mechanismu.

DŮLEŽITÉ UPOZORNĚNÍ:

• Používejte výhradně řezné vybavení spolu s krytem námi doporučeným. Podrobnosti naleznete v části „TECHNICKÉ ÚDAJE“. Viz pokyny pro řezné vybavení, kde se uvádí správný způsob navíjení vyžínací struny a volba správného průměru struny.
• Udržujte zuby kotouče dobře a správně nabroušené. Postupujte dle našich doporučení. Viz také návod na obalu kotouče.
• Udržujte správné rozvedení zubů. Postupujte podle našich pokynů a používejte doporučenou brusnou šablonu.

VAROVÁNÍ: Než přistoupíte k práci na řezacím nástavci, vypněte motor. Přesvědčte se, že se řezací nástavec zcela zastavil. Odpojte přívodní vodič od zapalovací svíčky.

VAROVÁNÍ: Nesprávné řezné vybavení nebo nesprávně nabroušený kotouč zvyšuje nebezpečí zpětného vrhu.

Řezný mechanismus

Travní kotouč a vyžínací nůž jsou určeny k sečení hrubších travin.

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Strunná hlava je určena k vyžínání trávy.

Obecná pravidla

Používejte výhradně řezné vybavení spolu s krytem námi doporučeným. Podrobnosti naleznete v části „TECHNICKÉ ÚDAJE“.

Udržujte zuby kotouče dobře a správně nabroušené. Postupujte podle našich pokynů a používejte doporučenou brusnou šablonu. Použití nesprávně nabroušeného nebo vadného kotouče zvyšuje nebezpečí úrazu.

Kontrolujte řezné vybavení co do poškození a vzniku trhlinek. Poškozené řezné vybavení je nutné vždy vyměnit.

Broušení vyžínacího nože a travního kotouče

• Pro správné broušení viz Pokyny na obalu řezného vybavení. Kotouč a nůž se brousí plochým pilníkem s jednosměrnými rovnoběžnými zářezy. Bruste všechna ostří stejnoměrně, aby nebyla porušena rovnováha.

VAROVÁNÍ: Ohnutý, zkroucený, šikmý, prasklý, zlomený nebo jinak poškozený kotouč vždy vyřaďte. Ohnutý kotouč nezkoušejte nikdy vyrovnat a dále použít. Používejte pouze originální kotouč předepsaného typu.

Strunná hlava

DŮLEŽITÉ UPOZORNĚNÍ: Vždy se ujistěte, že je vyžínací struna navinuta na cívce pevně a stejnoměrně, v opačném případě dochází ke zdraví škodlivým vibracím ve stroji.

• Používejte výhradně doporučené řezací nástavce. Podrobnosti naleznete v části "TECHNICKÉ ÚDAJE". Všeobecně: větší stroj vyžaduje menší strunovou hlavu a naopak. Je to proto, že při odstraňování trávy pomocí vyžínací struny musí motor vymrštit strunu radiálně od strunové hlavy a přitom překonávat odpor sekaného travního porostu.
• Délka vyžínací struny je také důležitá. Delší vyžínací struna vyžaduje výkonnější motor než krátká struna stejného průměru.
• Dbejte na to, aby nůž na krytu vyžínače nebyl poškozen. Je určen k seřezávání vyžínací struny na správnou délku.
• Aby bylo dosaženo vyšší životnosti vyžínací struny, lze ji na pár dnů namočit do vody. To způsobí, že se struna ztuží a déle vydrží.

SESTAVENÍ

UPOZORNĚNÍ: Ujistěte se, že je jednotka správně smontovaná, jak je zobrazeno v této příručce.

Připevnění řídítek

1. Demontujte šroub na zadní straně rukojeti páčky plynu.
2. Navlečte páčku plynu na pravý díl řídicí rukojeti (viz obrázek).
3. Vycentrujte otvor v rukojeti pro upevňovací šroub s otvorem v řídicí rukojeti.
4. Našroubujte zpět šroub do otvoru na zadní straně rukojeti.
5. Provléknete šroub rukojeti a řídicí rukojeti. Dotáhnete šroub.
6. Namontujte upevňovací součásti dle obrázku.

VAROVÁNÍ: Aby bylo možné udržet bezpečnou provozní polohu, musí být montážní díly řídítek připevněny mezi šipky na hřídeli.

1. Utáhněte šrouby pomocí šestihranného klíče.

Jak připevnit popruh

VAROVÁNÍ: Při práci s křovinořezem musíte mít vyžínač vždy zavěšen na popruhu. Jinak není možné křovinořez bezpečně ovládat a může dojít ke zranění pracovníka i dalších osob. Nikdy nepoužívejte popruh s rozbitou rychlorozpojitelnou sponou.

Před použitím nástroje je nutné při zcela zastaveném motoru provést řádné nastavení popruhu a rukojeti.

Jak připevnit upínač popruhu

1. Umístěte horní upínač popruhu nad hřídel a umístěte dolní upínač popruhu pod hřídel. Vyrovnejte otvory šroubů pro horní a dolní

upínač. Upínač musí být nasazen nad šipku na hřídeli (viz obrázek).

UPOZORNĚNÍ: Před utažením šroubů umístěte lanko plynu do drážky dolního upínače popruhu.

1. Vložte oba šrouby do otvorů.
2. Upevněte upínač popruhu utažením šroubů pomocí šestihranného klíče.

Nastavení postroje

Vpředu je popruh vybaven snadno přístupným rychlým rozpínačem. Tento rychlý rozpínač používejte v nouzové situaci, kdy se potřebujete rychle dostat z popruhu a od nástroje.

Správně seřízený nosný popruh a stroj podstatně usnadní práci.

Postroj nasaďte. Upravte nosný popruh tak, abyste dosáhli optimální pracovní polohy. Boční řemeny napněte natolik, aby byla obě ramena zatížena rovnoměrně.

UPOZORNĚNÍ: Upínač popruhu může být nutné na hřídeli přesunout, aby byl křovinořez v rovnováze.

Správná výška

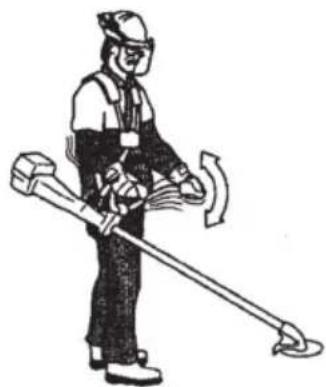

Seřiďte popruh tak, aby řezné vybavení bylo rovnoběžné s povrchem terénu.

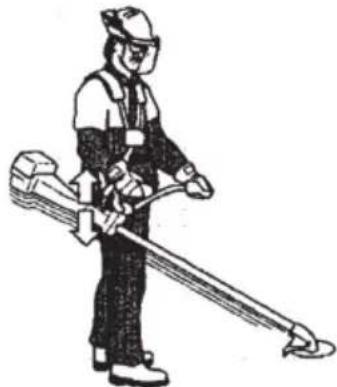

Správné vyvážení

Nechte řezné vybavení lehce spočívat na zemi. Používáte-li travní kotouč, vyvažte jej 10 centimetrů nad povrchem terénu, aby bylo zabráněno kontaktu s kameny apod. Nastavením polohy upínače popruhu správně vyvažte jednotku.

Montáž žacího kotouče a strunových hlav

• Při montáži řezného vybavení je krajně důležité, aby se řízení hnacího kotouče/opěrné příruby dostalo správně do centrického otvoru v řezném vybavení. Nesprávná montáž řezného vybavení může způsobit vážný a/nebo životu nebezpečný úraz.

VAROVÁNÍ: Za žádných podmínek nepracujte se strojem, pokud není řezné vybavení opatřeno schváleným bezpečnostním krytem. Podrobnosti naleznete v části „Technické údaje“. Používání nesprávného nebo vadného krytu může způsobit vážné zranění.

DŮLEŽITÉ UPOZORNĚNÍ: Aby bylo možné používat travní kotouč, musí být stroj vybaven správnou řídicí rukojetí, krytem kotouče a nosným popruhem.

1. Zahákněte kryt kotouče/kombinovaný kryt (A) do držáků na trubce hřídele a zajistěte šroubem.

VAROVÁNÍ! Používejte doporučený kryt kotouče. Podrobnosti naleznete v části Technické údaje.

1. Namontujte hnací kotouč (B) na výstupní osu.
2. Pootáčejte hřídelem kotouče, až jeden z otvorů v hnacím kotouči souhlasí s odpovídajícím otvorem v tělese ozubeného převodu.
3. Zasuňte jisticí čep (C) do otvoru tak, aby byla osa připojena.
4. Vložte kotouč (D), opěrný talíř (E) a opěrnou přírubu (F) na výstupní osu.
5. Namontujte matici (G). Utahovací moment matice je 35-50 Nm (3,5-5 kpm). Používejte nástrčný klíč ze souboru nářadí. Přidržujte násadu klíče co nejblíže krytu kotouče. Matice se dotahuje pohybem klíče proti směru otáčení (POZNÁMKA: levotočivý závit).

Montáž krytu strunové hlavy a strunové hlavy

1. Nasaďte kryt vyžínače (A) určený k práci se strunovou hlavou. Zahákněte kryt vyžínače/kombinovaný kryt do držáku na trubce hřídele a zajistěte šroubem (L).

1. Namontujte hnaný kotouč (B) na výstupní osu.
2. Pootáčejte hřídelem, až jeden z otvorů v hnaném kotouči souhlasí s odpovídajícím otvorem v tělese ozubeného převodu.

SESTAVENO

1. Zasuňte jisticí čep (C) do otvoru tak, aby byla osa připojena.
2. Našroubujte strunovou hlavu (H) proti směru otáčení.

1. Demontáž se provádí v obráceném sledu.

Bezpečnost při manipulaci s palivem

Stroj nikdy nestartujte:

• Pokud jste jej při tankování polili palivem. Je třeba všechno rozlité palivo setřít a nechat palivo se vypařit.
• V případě, že jste potřísnili palivem sebe nebo oděv, převlékněte se. Omyjte ty části těla, které byly v kontaktu s palivem. Použijte mýdlo a vodu.
• Ze stroje uniká palivo. Pravidelně kontrolujte těsnost uzávěru palivové nádrže a přívodu paliva.

Přeprava a přechovávání

• Stroj i palivo je třeba přechovávat a přepravovat tak, aby se eventuálně unikající palivo a benzinové výpary nedostaly do kontaktu s jiskrami nebo otevřeným ohněm, například od elektrických strojů, elektrických motorů, elektrických spínačů/vypínačů, tepelných kotlů apod. Palivo je vždy třeba přechovávat a přepravovat v nádobách určených a schválených výhradně k tomuto účelu.
• Před uložením stroje na delší dobu je nutno vyprázdnit nádržku na palivo. Zjistěte na vaší nejbližší benzínové čerpací stanici, kam lze odevzdat zbylé palivo.
• Před odstavením na delší dobu se ujistěte, že je stroj čistý a je zajištěn kompletním servisem.
• Během přepravy a přechovávání stroje musí být řezné vybavení vždy opatřeno přepravním krytem.
• Abyste se vyhnuli nezamýšlenému nastartování motoru, je nutno vždy odstranit svíčku při dlouhodobém přechovávání, nemáte-li dohled nad strojem a při servisních pracích. Zajistěte stroj během přepravy.

VAROVÁNÍ: Dbejte zvýšené opatrnosti při manipulaci s palivem. Mějte na paměti nebezpečí požáru, exploze nebo vdechování benzínových výparů.

Palivo

UPOZORNĚNÍ: Stroj je poháněn dvoudobým motorem, který vyžaduje výhradně použití směsi benzínu a oleje pro dvoudobé motory. Aby se zaručilo správné složení směsi, je velmi důležité přesně odměřovat množství přidávaného oleje. Když mícháte malá množství paliva, i malé nepřesnosti mohou výrazně ovlivnit poměr směsi.

VAROVÁNÍ: Palivo a výpary paliva jsou velmi hořlavé a jsou zdraví škodlivé při jejich vdechnutí a kontaktu s pokožkou. Buďte proto opatrní při zacházení s palivem a dbejte na to, aby byla v místě zacházení s palivem dobrá ventilace.

■ Benzín

UPOZORNĚNÍ: Vždy používejte jakostní benzín s příměsí oleje (oktanové číslo minimálně 90). Tam, kde je k dostání benzín uzpůsobený pro životní prostředí, tzv. alkylátový benzín, použijte tento benzín.

• Nejnižší doporučené oktanové číslo je 90. Pokud byste používali benzín s nižším oktanovým číslem než 90, mohlo by dojít k takzvanému klepání motoru (detonaci). Výsledkem je vysoká teplota motoru, která může být příčinou jeho vážného poškození.
• Při dlouhodobé práci v režimu vysokých otáček se doporučuje používat benzín s vyšším oktanovým číslem.

Olej pro dvoudobé motory

• Aby byl zajištěn nejlepší výkon a životnost motoru, doporučujeme používat olej Husqvarna XP, protože má speciální složení pro vzduchem chlazené dvoudobé motory. Při přípravě palivové směsi používejte pouze vysoce kvalitní syntetický olej pro dvoudobé motory.
• Nikdy nepoužívejte olej pro dvoudobé motory chlazené vodou, někdy také nazývaný olej pro lodní motory (tzv. TCW).
• Nikdy nepoužívejte olej určený pro čtyřdobé motory.

Míchání směsi

• Poměr je 50:1. Vždy míchejte benzín a olej v ČISTÉ nádobě určené na pohonné hmoty.
• Míchání začněte vždy nalitím poloviny dávky benzínu. Potom přidejte celou dávku oleje. Směs paliva dobře promíchejte (protřepejte). Přidejte zbývající polovinu dávky benzínu. Směs paliva před nalitím do palivové nádrže důkladně promíchejte (protřepejte).

Gasoline, liter (gal)	Olej pro dvoudobé motory, ml (oz)
4 (1) 77 (2,6)
8 (2) 154 (5,2)

• Nemíchejte větší dávku paliva než na jeden měsíc dopředu.
• Pokud po delší dobu stroj nepoužíváte, vyprázdněte a vyčistěte palivovou nádrž.

VAROVÁNÍ: Tlumič katalyzátoru se během používání a po něm rychle zahřeje. A to i při volnoběhu. Buďte si vědomi nebezpečí požáru, zejména při práci v blízkosti hořlavých látek nebo výparů.

Doplňování paliva

VAROVÁNÍ: Při této činnosti hrozí nebezpečí požáru, které můžete snížit, když budete dodržovat následující opatření:

V blízkosti nádrží s palivem nekuřte a neumisťujte horké předměty. - Před doplňováním paliva vždy vypněte motor. - Před doplněním paliva motor vypněte a nechte jej několik minut chladnout. - Před doplňováním paliva otevírejte uzávěr nádrže pomalu, aby se mohl zvolna uvolnit přetlak. - Po doplnění paliva palivový uzávěr pečlivě utáhněte. - Nikdy nestartujte motor stroje v prostoru doplňování paliva.

Nikdy nepoužívejte olej určený pro čtyřdobé motory. Benzín, litru Dbejte na to, aby palivo bylo důkladně promícháno tím, že nádobu s benzinem před tankováním protřepete.

Zkontrolujte, zda u základny zubů nebo v okolí středového otvoru kotouče nevznikly žádné trhlinky. Nejčastější příčinou vzniku trhlinek bývají ostré úhly, vytvořené při broušení, nebo používání kotouče s tupými zuby. Pokud objevíte trhliny, kotouč vyřaďte.

Zkontrolujte opěrnou přírubu, zda není popraskaná v důsledku únavy materiálu nebo přílišného utažení. Pokud objevíte trhlinky, opěrnou přírubu vyřaďte.

Dbejte na to, aby pojistná matice neztratila svou funkci. Jištění matice je pomocí jistícího momentu o nejméně 1,5 Nm. Dotahovací moment matice je 35–50 Nm.

Zkontrolujte strunovou hlavu a kryt vyžínače, zda nejsou poškozeny nebo nemají trhlinky. Vyměňte strunovou hlavu nebo kryt vyžínače, byly-li vystaveny úderu nebo mají-li trhlinky.

• Nikdy nepracujte se strojem bez bezpečnostního krytu nebo je-li tento kryt poškozen. Všechny poklopy musí být před spuštěním stroje správně namontovány a bez závad.

Startování a vypínání

VAROVÁNÍ: Před spuštěním stroje je nutné namontovat spojku, kryt spojky a hřídel. V opačném případě hrozí nebezpečí uvolnění a tím zranění osob. Nikdy nestartujte motor stroje v prostoru doplňování paliva. Umístěte stroj na pevný podklad. Přesvědčte se, že se řezné vybavení nedostane do styku s cizími předměty. Zajistěte, aby se v pracovní oblasti nenacházely žádné neoprávněné osoby, protože by hrozilo nebezpečí vážného úrazu. Bezpečnostní vzdálenost je 15 m.

Studený motor

1. Palivová pumpička: Opakovaně stiskněte provětrávací membránu (nejméně 10krát), dokud ji nezačne zaplňovat palivo. Membrána nemusí být zcela zaplněna.

1. Sytič: Nastavte ovládání sytiče do polohy sycení.

VAROVÁNÍ: Při startování motoru s ovladačem sytiče v poloze sycení se začne řezné ústrojí ihned otáčet.

1. Přitiskněte celý stroj k zemi levou rukou (POZOR! Ne nohou.). Uchopte pravou rukou startovací rukojeť a zvolna vytáhněte startovací lanko, až pocítíte odpor (v této chvíli došlo k zaskočení západky ve startovacím mechanismu) a potom rychle a silně za lanko zatáhněte. Nikdy nemotejte startovací lanko kolem ruky.

POZNÁMKA: Při startování motoru nemačkejte ovládání plynu.

POZNÁMKA: Nevytahujte celou délku lanka startéru, nepouštějte startovací madlo a nenechávejte plně vytažené lanko samovolně

navíjet. To by mohlo stroj poškodit. Opakovaně tahejte za šňůru, dokud se motor nepokusí rozběhnout (maximálně 3 zatažení).

1. Pokud motor nastartuje nebo se pokusí rozběhnout, stlačte páčku sytiče směrem dolů do provozní polohy.
2. Silně tahejte za startovací lanko, dokud motor nenastartuje.
3. Jakmile motor nastartuje, nechte motor zahřát po dobu 30 sekund a teprve pak můžete dát plný plyn.

Teplý motor

1. Palivová pumpička: Opakovaně stiskněte provětrávací membránu (nejméně 10krát), dokud ji nezačne zaplňovat palivo. Membrána nemusí být zcela zaplněna.
2. Opakovaně tahejte za šňůru, dokud se motor nepokusí rozběhnout (maximálně 3 zatažení). Pro rukojeť s ovládáním plynu vybavenou aretací plynu:

Startovací polohu plynu nastavíte tak, že nejprve stisknete aretaci plynu a páčku plynu, a potom stiskněte tlačítko pro spuštění (A). Pak uvolněte aretaci plynu a páčku plynu, a potom tlačítko pro spuštění. Funkce plynu startu je nyní aktivována. K uvedení motoru zpět do polohy volnoběhu stiskněte aretaci plynu a páčku plynu.

Zastavení

Vypněte motor stlačením a uvolněním vypínače.

VAROVÁNÍ! Vypínač se automaticky vrátí do výchozí polohy. Abyste se při montáži, kontrole a/nebo údržbě vyhnuli

nezamýšlenému nastartování, je nutno vždy odejmout rozbušku od zapalovací svíčky.

VAROVÁNÍ: Při startování motoru s ovladačem sytiče v uzavřené poloze se začne řezací nástavec ihned otáčet.

UPOZORNĚNÍ!

V této části jsou uvedena základní bezpečnostní opatření pro práci s vyžínači. Dostanete-li se do situace, kdy si nebudete jisti, jak dále postupovat, požádejte o radu odborníka. Obraťte se na autorizovaný servis.

Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.

Před použitím stroje je nutné, abyste pochopili rozdíl mezi prořezáváním lesa, prořezáváním trávy a vyžínáním trávy.

Základní bezpečnostní pravidla

• Sledujte své okolí:
• Abyste zabezpečili, že žádní lidé, zvířata ani nic jiného nemůže ovlivnit vaši kontrolu nad strojem. Zajištění, že se ani osoby ani zvířata nemohou dostat do kontaktu s řezným vybavením nebo s předměty řezným vybavením odmrštěnými.

VAROVÁNÍ! Nikdy nepracujte se strojem, nemáte-li možnost přivolat pomoc v případě nehody.

• Práce za chladného počasí je únavná a často s sebou nese zvýšené nebezpečí, jako např. kluzkou půdu, nepředvídatelný směr pádu poraženého stromu apod. Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.

• Před přenášením zastavte motor. Před přenášením na delší vzdálenost nebo přepravou namontujte přepravní kryt.
• Nikdy neodkládejte stroj, když je motor v chodu nebo se otáčí řezací nástavec.

Zásady práce

Vždy používejte správné vybavení. Vždy používejte správně seřízené vybavení. Dodržujte vždy bezpečnostní předpisy. - Dobře práci organizujte. - Při nasazení kotouče pracujte vždy na plný plyn. - Používejte vždy správně nabroušené kotouče.

Vyhýbejte se kamenům. - Po provedení každého pracovního úkonu nechte motor jít na volnoběh. Je-li motor po delší dobu v chodu nezatížený a na plný plyn, je nebezpečí vážného poškození.

VAROVÁNÍ: Ani uživatel stroje ani jiná osoba se nesmí pokoušet odstranit pořezaný materiál během rotace motoru nebo řezacího vybavení, protože toto může způsobit vážný úraz. Než odstraníte materiál, který se namotal kolem hřídele náhonu kotouče, zastavte motor, řezací zařízení a odpojte kabel od zapalovací svíčky. V opačném případě hrozí nebezpečí poranění. Kolmý ozubený převod může být během provozu i chvíli po jeho skončení horký. Nechte stroj vychladnout. Při doteku hrozí nebezpečí popálení.

VAROVÁNÍ: Dejte pozor na odmrštěné předměty. Použijte vždy schválenou ochranu očí. Nikdy se nenahýbejte nad kryt řezacího vybavení. Odlétávající kamení, smetí apod. může zasáhnout zrak a způsobit slepotu nebo jiná vážná poranění. Udržujte neoprávněné osoby v bezpečné vzdálenosti. Děti, zvířata, přihlížející a pomáhající osoby musí být mimo bezpečnostní zónu 15 metrů. Jestliže se někdo přiblíží, okamžitě vypněte vyžínač. Nikdy neotáčejte strojem, aniž byste nejprve zkontrolovali směrem vzad, že se nikdo nenachází v bezpečnostní zóně.

VAROVÁNÍ: Někdy dojde k uváznutí větví nebo trávy mezi krytem a řezným vybavením. Vždy vypněte motor, než zahájíte čištění stroje.

Prosekávání trávy travním kotoučem.

• Travní kotouč a vyžínačí nože nelze použít na dřevnaté kmínky.
• Na všechny typy vysoké nebo hrubé trávy používejte travní kotouč. Koste trávu kývavým pohybem ze strany na stranu, kdy pohyb zprava doleva je vysekávací a pohyb zleva doprava zpětný. Nechte kotouč pracovat svou levou stranou (úsekem mezi 8 a 12 hodinou).

Nakloníte-li při vyžínání kotouč o něco doleva, pokládá se tráva do řádků, což usnadňuje její sbírání, např. shrabání. Snažte se pracovat rytmicky. Stůjte pevně, s rozkročenýma nohama. Postupujte vpřed po zakončení zpětného pohybu a opět se pevně postavte. - Opěrný talíř nechte dolehnout zlehka k zemi. Ten chrání travní kotouč před dotykem s půdou. - Snižte nebezpečí namotání materiálu kolem kotouče dodržováním těchto pokynů:

• Pracujte vždy na plný plyn. Vyhýbejte se právě posekanému materiálu při zpětném pohybu.
• Před zahájením odklizení posekaného materiálu vždy vypněte motor, odpojte nosné popruhy a položte stoj na zem.

Vyžínání trávy strunovou hlavou

Vyžínání

• Držte strunovou hlavu těsně nad úrovní terénu a pod úhlem. Vlastní práci provádí vyžínačí struna. Nechte vyžínačí strunu pracovat vlastní rychlostí. Netlačte vyžínačí strunu do materiálu, který chcete odstranit.

Vyžínačí struna je schopna lehce seřezávat trávu i plevel u zdí, plotů, stromů a záhonů, avšak může také poškodit citlivou kůru stromů a keřů a také sloupky plotů. - Snižte nebezpečí poškození vegetace zkrácením vyžínačí struny na 10 až 12 cm a snížením otáček motoru. - Při vyžínání nepoužívejte chod na plný plyn, držte plyn o něco níže, aby se prodloužila životnost vyžínačí struny a snížilo se opotřebení strunové hlavy.

Oškrabování

• Technika oškrabování odstraní veškerou nežádoucí vegetaci. Držte strunovou hlavu těsně nad zemí, lehce nakloněnou. Nechte konec vyžínačí struny narážet na zem kolem stromů, sloupů, soch apod. UPOZORNĚNÍ! Tato technika zvyšuje opotřebování vyžínačí struny.

Vyžínačí struna se opotřebovává rychleji a častěji je nucena se vysouvat při práci proti kamenům, cihlám, betonu, kolem kovových

plotu apod. v porovnání s prací mezi stromy a dřevěnými zahradními ploty.

■ Řezání

Vyžínač je ideální k sekání na takových místech, která jsou nesnadno přístupná při použití normální sekačky. Při práci udržujte vyžívací strunu rovnoběžně se zemí. Dbejte na to, aby se strunová hlava nepřibližovala k zemi, neboť se tím může poškodit trávník a nástroj.

Vyhněte se trvalému doteku strunové hlavy se zemí během normálního sekání. Stálý kontakt může vést k poškození a rychlému opotřebení strunové hlavy.

Zametání

• Ventilační účinek otáčející se struny může být využit k rychlému a snadnému čištění. Udržujte vyžívací strunu rovnoběžně nad pracovní plochou a pohybujte celým strojem dopředu a dozadu.

• Při sekání a smetání použijte plný plyn, abyste dosáhli dobrého výsledku.

VAROVÁNÍ: Ani uživatel stroje ani jiná osoba se nesmí pokoušet odstranit pořezaný materiál během rotace motoru nebo vyžívací struny, protože toto může způsobit vážný úraz. Než odstraníte materiál, který se namotal kolem hnacího hřídele, zastavte motor, strunovou hlavu a odpojte kabel od zapalovací svíčky. V opačném případě hrozí nebezpečí poranění. Kolmý ozubený převod může být během provozu i chvíli po jeho skončení horký. Nechte stroj vychladnout. Při doteku hrozí nebezpečí popálení.

VAROVÁNÍ: Dejte pozor na odmrštěné předměty. Vždy používejte ochranu zraku. Nikdy se nenahýbejte nad kryt řezacího vybavení. Odlétávající kamení, smetí apod. může zasáhnout zrak a způsobit slepotu nebo jiná vážná poranění.

Udržujte neoprávněné osoby v bezpečné vzdálenosti. Děti, zvířata, přihlížející a pomáhající osoby musí být mimo bezpečnostní zónu 15 metrů. Jestliže se někdo přiblíží, okamžitě vypněte vyžínač.

Životnost stroje se může zkracovat a riziko úrazu zvyšovat, jestliže se údržba stroje neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližší autorizovaný servis.

Údržbou k vyšší bezpečnosti

Před každou údržbou kromě seřízení karburátoru odpojte zapalovací svíčku.

VAROVÁNÍ: Před spuštěním stroje je nutné namontovat spojku, kryt spojky a hřídel. V opačném případě hrozí nebezpečí uvolnění dílů a tím i zranění osob.

Karburátor

Funkce

Karburátor ovládá otáčky motoru pomocí ovládání plynu. V karburátoru se směšuje vzduch a palivo.

Šroubem T se seřizuje nastavení škrticí klapky při volnoběžných otáčkách. Otáčením šroubu T po směru hodinových ručiček se volnoběžné otáčky zvyšují; jeho otáčením proti směru hodinových ručiček se dosahuje nižších volnoběžných otáček.

Základní nastavení

Základní hodnoty karburátoru jsou nastaveny během zkoušek ve výrobě. Přesné nastavení je třeba svěřit odborníkovi.

VAROVÁNÍ: Řezací nástavec se může během seřizování karburátoru otáčet. Používejte ochranné prostředky a dodržujte všechny bezpečnostní pokyny. Zkontrolujte, zda se během volnoběžných otáček motoru řezací nástavec zastaví. Po vypnutí motoru a před odložením jednotky zkontrolujte, zda se řezací nástavec zastaví.

VAROVÁNÍ! Otáčí-li se řezací nástavec při chodu na volnoběžné otáčky, otáčejte stavěcím šroubem T proti směru hodinových ručiček, dokud se nástavec nezastaví.

Doporučené volnoběžné otáčky:

Konečné nastavení otáček volnoběhu T

Pokud je zapotřebí seřídit volnoběžné otáčky, seřiďte je pomocí stavěcího šroubu T. Otáčejte stavěcím šroubem T ve směru hodinových ručiček, dokud se řezací nástavec nezačne otáčet. Poté otáčejte šroubem proti směru hodinových ručiček, než se řezací nástavec zastaví. Otáčky volnoběhu jsou správně nastaveny, běží-li motor pravidelně v každé poloze. Je nutno také mít vůli k tomu počtu

otáček, při kterém se řezné vybavení začíná otáčet.

Nastavení otáček při startovacím plynu

Správného počtu otáček při startovacím plynu je možno dosáhnout pomocí nastavovacího šroubu na zadní straně plynové rukojeti, vedle vedení kabelu. Tímto šroubem (4 mm s vnitřním šestihranem) lze počet otáček zvýšit nebo snížit.

Postupujte takto:

1. Ponechte stroj běžet na volnoběh.
2. Stiskněte držák škrtící klapky dle pokynu ve sloupci Spouštění a zastavování.
3. Vestliže je počet otáček při startování nízký (pod 4000 ot/min), otáčejte nastavovacím šroubem (A) ve směru hodinových ručiček, až se řezací nástavec začne pohybovat. Poté otočte nastavovací šroub (A) ještě o půl otáčky po směru hodinových ručiček.
4. Vestliže je počet otáček při spouštění vysoký, otáčejte nastavovacím šroubem (A) proti směru hodinových ručiček, než se řezací nástavec zastaví. Poté otočte nastavovací šroub (A) ještě o půl otáčky po směru hodinových ručiček.

VAROVÁNÍ: Pokud nelze nastavit volnoběžné otáčky tak, aby řezací nástavec zůstal v klidu, je nutné se obrátit na servis. Nepoužívejte stroj, dokud není správně seřízen nebo opraven.

Tlumic výfuku

VAROVÁNÍ! Tlumic výfuku je vybavený katalyzátorem, jenž je určen ke snižování emisí škodlivých výfukových plynů.

(Kryt startéru je odstraněn z důvodu přehlednosti)

Tlumic výfuku je určen ke snížení úrovně hluku a k usměrnění výfukových plynů směrem od uživatele. Výfukové plyny jsou horké a mohou obsahovat jiskry, které by mohly způsobit požár, pokud by byly nasměrovány proti suchému a hořlavému materiálu.

Tlumice obsahují speciální lapač jisker. Lapač jisker je nutno kontrolovat a v případě potřeby jej nechat vyčistit v servisu. Poškozenou síťku je nutno vyměnit.

Často znečištěná síťka indikuje sníženou funkčnost katalyzátoru. Požádejte servis o kontrolu tlumiče. Znečištěná síťka způsobuje přehřívání motoru a tím poškození válce a pístu.

UPOZORNĚNÍ: Nikdy nepoužívejte stroj, který má poškozený nebo uvolněný tlumic výfuku. Ujistěte se, že jsou šrouby tlumiče utaženy.

VAROVÁNÍ: Tlumice vybavené katalytickým konvertorem se během práce velmi zahřívají a ještě určitou dobu po zastavení zůstávají horké. To platí i při volnoběhu. Při dotyku může dojít k popálení. Nezapomeňte, že hrozí nebezpečí požáru!

VAROVÁNÍ: Vnitřní prostor tlumiče výfuku obsahuje chemikálie, které mohou způsobit rakovinu. Vyvarujte se kontaktu s těmito částmi v případě, že dojde k poškození tlumiče výfuku.

VAROVÁNÍ: Výfukové plyny motoru obsahují kysličník uhelnatý, který může způsobit otravu. Nestartujte ani nepracujte s vyžínačem v interiéru ani v jiném špatně větraném prostředí. Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nikdy nestartujte zařízení uvnitř budovy nebo v blízkosti hořlavých materiálů!

Zapalovací svíčka

Na stav zapalovací svíčky má nepříznivý vliv:

• nesprávné seřízení karburátoru,
• nesprávné složení palivové směsi (příliš mnoho nebo nesprávný typ oleje),
• znečištěný vzduchový filtr.

Tyto faktory přispívají k tvorbě usazenin na elektrodách zapalovací svíčky, které mohou následně vést k provozním problémům a obtížím při startování.

Pokud se snižuje výkon stroje, je obtížné jej nastartovat a dochází k problémům při volnoběžných otáčkách, vždy nejprve zkontrolujte stav zapalovací svíčky předtím, než přikročíte k dalším opatřením.

Jestliže je zapalovací svíčka znečištěna, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky 0,6 mm. Zapalovací svíčka by se měla vyměňovat po jednom měsíci provozu nebo i častěji, pokud je to nutné.

0.024 inch (0.6 mm)

UPOZORNĚNÍ: Vždy používejte doporučený typ zapalovacích svíček. Použití jiného typu zapalovacích svíček by mohlo poškodit píst či válec.

Vzduchový filtr

Vzduchový filtr je třeba pravidelně čistit odstraněním prachu a nečistot, aby se zabránilo následujícím jevům:

poruchy karburátoru, - problémy při startování, snížení výkonu motoru, zbytečné opotřebení součástí motoru, - nadměrná spotřeba paliva.

Vyčistěte filtry po každých 25 hodinách nebo častěji (při používání ve zvláště prašném prostředí).

Čištění vzduchového filtru

Odmontujte kryt vzduchového filtru a filtr vyjměte. Properte jej v teplé mýdlové vodě. Důkladně opláchněte. Před jeho zamontováním zpět do stroje je nutno filtr řádně vysušit.

Vzduchový filtr, který byl používán po delší dobu, již nelze dokonale vyčistit. Filtr se proto musí v pravidelných intervalech měnit za nový. Rovněž poškozený filtr je nutno vždy vyměnit.

Kuželové ozubené soukolí

Kuželové ozubené soukolí je výrobcem naplněno vhodným množstvím maziva. Přesto před použitím stroje zkontrolujte, zda je soukolí naplněno do 3/4 mazivem. Používejte speciální tuk. Toto mazivo zpravidla není nutné měnit, výjimkou jsou případy, kdy bude celé soukolí podrobeno opravě.

VAROVÁNÍ: Než přistoupíte k práci na řezném vybavení, zastavte vždy motor. Vybavení pokračuje v otáčení i po puštění regulace plynu. Ujistěte se, že se řezací nástavec úplně zastavil, a sejměte kabel ze svíčky zapalování, než přistoupíte k práci s nástavcem.

• Pro správné broušení viz Pokyny na obalu řezného vybavení. Kotouč a nůž se brousí plochým pilníkem s jednosměrnými rovnoběžnými zářezy. Bruste všechno ostří stejnoměrně, aby nebyla porušena rovnováha.

VAROVÁNÍ: Ohnutý, zkroucený, šikmý, prasklý, zlomený nebo jinak poškozený kotouč vždy vyřaďte. Ohnutý kotouč nezkoušejte nikdy vyrovnat a dále použít. Používejte pouze originální kotouče předepsaného typu.

Schéma technické údržby

Níže je uveden seznam těch úkolů údržby, které je nutno provést na stroji. Většina bodů je popsána v kapitole Údržba. Uživatel smí provádět pouze takové údržbářské a servisní úkoly, které jsou popsány v tomto návodu k používání. Rozsáhlejší zásahy je nutno nechat provést autorizované servisní dílně.

Týdenní údržba:

Očistěte stroj zvenku. Zkontrolujte, že západka regulace plynu a regulace plynu fungují bezpečně. Proveďte činnost vypínače. Zkontrolujte, zda se řezné vybavení neotáčí při chodu motoru na volnoběh. Vyčistěte vzduchový filtr. V případě potřeby jej vyměňte. Zkontrolujte, zda není kryt řezacího nástavce poškozený nebo prasklý. Jestliže kryt řezacího nástavce praskl nebo byl vystaven nárazu, vyměňte jej. Zkontrolujte, zda strunová hlava není poškozena ani nemá trhlinky. V případě potřeby je nutno strunovou hlavu vyměnit. Zkontrolujte, že je matice řezacího vybavení správně utažena. Přesvědčte se, zda jsou matice a šrouby utažené. Zkontrolujte, zda neuniká palivo z motoru, nádrže nebo palivových hadiček.

Měsíční údržba:

Zkontrolujte startér a jeho lanko.

Roční údržba:

• Očistěte prostor okolo zapalovací svíčky. Odmontujte ji a zkontrolujte vzdálenost elektrod. Upravte vzdálenost na 0,6 mm nebo vyměňte zapalovací svíčku. Zkontrolujte, zda je zapalovací svíčka vybavena krytem. Vyčistěte zevně karburátor a jeho okolí. Zkontrolujte, zda je kuželové ozubené soukolí naplněno do 3/4 mazivem. V případě potřeby doplňte speciálním mazivem. Zkontrolujte, že není palivový filtr znečištěn nebo palivová hadička popraskaná nebo zda nejsou jiné defekty. V případě potřeby je vyměňte.
• Překontrolujte všechny elektrické kabely a konektory. Zkontrolujte spojku, pružiny spojky a buben spojky s ohledem na opotřebení. V případě nutnosti vyměňte v autorizované servisní dílně. Vyměňte zapalovací svíčku. Zkontrolujte, zda je zapalovací svíčka vybavena krytem. Vyčistěte nebo vyměňte lapač jisker na tlumiči výfuku.

TECHNICKÉ ÚDAJE

Motor

Zdvihový objem válce, cm² 28

Vrtání válce, mm 35

Zdvih, mm 28,7

Otáčky chodu naprázdno, ot/min 2800-3200

Doporučené maximální vysoké otáčky chodu naprázdno, ot/min 11 000

Obraty výchozího hřídele, ot/min 8000

Max. výkon motoru, dle normy ISO 7293, kW 0,8

Tlumič zaběhnutý s katalyzátorem Ano

Systém zapalování řízený počtem otáček Ano

Systém zapalování

Zapalovací svíčka NGK BPMR6A

Vzdálenost elektrod, mm 0,6

Palivová a mazací systém

Objem palivové nádrže, cm³ 343

Hmotnost

Hmotnost bez paliva, řezacího nástavce a krytu, kg 5,21

Emise hluku (viz poznámka 1)

Hladina akustického výkonu, změřená dB(A) 106

Hladina akustického výkonu, zaručená LwA dB (A) 114

Hladina hluku (viz poznámka 2)

Ekvivalentní hladina akustického tlaku v úrovni uší obsluhy, měřená podle norem

EN/ISO 11806 a ISO 22868, dB (A)

Vybavení travním kotoučem (originální) 94

Vybavení strunovou hlavou (originální) 95

Hladina vibrací (viz poznámka 3)

Ekvivalentní hladiny vibrací (a_hv,eq) v rukojetích, měřené podle norem EN ISO

11806 a ISO 22867, v m/s2

Vybaven travním kotoučem (originální), levý/pravý 4,21 / 4,23

Vybaven strunovou hlavou (originální), levá/pravá 5,89 / 4,61

Pozn. Emise hluku v životním prostředí jako akustický výkon (wA) v souladu se směrnicí 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena s originálním řezacím vybavením, které generuje nejvyšší hladinu. Rozdíl mezi garantovaným a měřeným akustickým výkonem je v tom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření a rozdíly mezi různými stroji téhož modelu podle směrnice 2000/14/ES.

Poznámka 2: Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchylku) 1 dB (A).

Poznámka 3: Uváděná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 1 m/s².

Model 129R (závit hřídele kotouče M10 LH) - středový otvor v nožích/kotoučích, 25,4 mm

Schválené príslušenstvi	Typ	Čržací nástavec / kryt, art. Č.
Travni kotouč/travní núž	Grass 255-4 1" (Ø 250, 4 zuby)	504001303 / 580446606
Strunová hlava	T25 ( struna Ø 2,4-2,7 mm)	537338306 / 580446606

PROHLÁŠENÍ O SHODĚ

Jméno vydavatele: Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone].

Společnost Husqvarna AB se zaručuje za předmět tohoto prohlášení: Vyžínač nebo křovinořez, platforma A05328CBHV představující model 129R od sériových čísel z roku 2014 dále.

Čísla platformy a modelu jsou zřetelně vyznačena na typovém štítku spolu s rokem, za nímž následuje výrobní číslo.

Výše popsaný předmět prohlášení splňuje požadavky směrnic Evropské rady:

2006/42/ES, týkající se strojních zařízení ze 17. května 2006; 2004/108/ES, týkající se elektromagnetické kompatibility z 15. prosince 2004; 2000/14/ES, týkající se emisí hluku v životním prostředí z 8. května 2000

V souladu s přílohou V jsou deklarované úrovně hluku uvedené v kapitole Technické údaje v návodu k používání.

Byly uplatněny následující standardní normy:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

Společnost TÜV Rheinland N.A. provedla jménem společnosti Husqvarna AB dobrovolnou zkoušku, zaručující AM50270954 - Certifikát o shodě podle Směrnice 2006/42/ES Evropské rady pro strojní zařízení. Tento certifikát se vztahuje na všechny výrobní závody a země původu uvedené na produktu. Dodaný vyžínač trávy nebo křovinořez je shodný s exemplářem, který prošel zkouškou.

Podepsán jménem společnosti: Husqvarna AB, Huskvarna, Švédsko, 27. 12. 2013

Ronnie E. Goldman, technický ředitel (Autorizovaný zástupce společnosti Husqvarna AB a osoba odpovědná za technickou dokumentaci)

Používejte směs bezolovnatého benzínu a dvoutaktního oleje v poměru 50:1 (2% oleje).

Ostatní symboly/emblémy na stroji odkazují na zvláštní požadavky certifikace pro určité trhy. Speciální certifikáty vyžadované na některých trzích.

Co je co

1. Nůž
2. Víčko plnicího otvoru maziva
3. Kuželový převod
4. Chránič řezacího nástavce
5. Hřídel
6. Držadlo
7. Ovládání plynu
8. Vypínač
9. Blokovanie plynu
10. Svorka popruhu
11. Kryt valca
12. Rukoväť štartovacieho lanka
13. Palivová nádrž
14. Ovládanie sýtiča
15. Tlačidlo sýtiča
16. Kryt vzduchového filtra
17. Nastavenie rukoväti
18. Blokovacia matica
19. Podporná príruba
20. Podporná miska
21. Hnací disk
22. Vyžíhací hlava
23. Násuvný klíč
24. Přepravní kryt
25. Šestihranný maticový klíč
26. Pojistný kolík
27. Popruh
28. Tlačítko startovacího plynu
29. Nastavení plynového lanka
30. Návod k obsluze

Důležité

Při práci se musí nosit přilba, pokud jsou prořezávané křoviny vyšší než 2 metry (6 stop).

Ochrana sluchu

Bezpečnostní vybavení stroje

Zkontrolujte, zda se motor po stlačení a uvolnění vypínače zastaví.

Chránič řezacího nástavce

Tento kryt je určený na ochranu obsluhy stroja pred odletujúcimi uvoľnenými predmetmi. Kryt zároveň chráni obsluhu pred náhodným kontaktom s rezacím nástrojom.

Rýchle odopnutie popruhu

Pravidelne kontrolujte, či je tlmič výfuku bezpečne uchytený k stroju.

UPOZORNENIE: Tlmiče výfuku vybavené katalyzátorom sa pri používaní veľmi zahrievajú a ostávajú horúce ešte nejaký čas po vypnutí. To isté sa týka aj pri voľnobehu. Pri kontakte môže dôjsť k popáleninám. Nezabudnite na riziko požiaru.

UPOZORNENIE: Tlmič výfuku obsahuje chemické látky, ktoré môžu mať karcinogénne účinky. Vyhýbajte sa kontaktu s týmito chemickými látkami v prípade, že sa tlmič výfuku pokazí.

Udržiavajte zuby noža správne nabrúsené! Postupujte podľa našich pokynov a používajte odporúčanú šablónu na brúsenie. Nesprávne naostrený alebo poškodený nôž zvyšuje riziko vzniku nehody.

Skontrolujte rezný nástavec, či na ňom nie sú viditeľné známky poškodenia alebo trhliny. Poškodený rezný nástavec treba vždy vymeniť.

Ostrenie rezných zubov a nožov na trávu

POZNÁMKA: Uistite sa o správnej montáži jednotky podľa tohto návodu.

Upevnenie držadla

UPOZORNENIE: Pri používaní musí byť krovinorez vždy bezpečne zavesený na háku popruhu. V opačnom prípade sa krovinorez nedá bezpečne ovládať. Môže to spôsobiť vážne poranenie alebo poranenie iných osôb. Nikdy nepoužívajte postroj s poškodenou rýchlorozpínacou sponou.

Popruh a držadlo musíte nastaviť správne ešte pred používaním jednotky s vypnutým motorom.

Montáž čepelí a vyžínacích hláv

1. Upevnite hnací disk (B) na vývodný hriadeľ.
2. Otáčajte hriadeľ, kým jeden z otvorov na kotúči nebude zarovnaný s príslušným otvorom na ozubenom kolese.

MONTAZ

1. Pri demontáži postupujte podľa pokynov v opačnom slede.

Bezpečnosť práce s palivom

Nikdy neštartujte stroj:

• Keď ste naň rozliali palivo. Utrite všetko a nechajte vyprchať zvyšky rozliateho paliva. V prípade, že vylejete palivo na seba alebo na svoj odev, prezlečte sa. Poumyvajte si všetky časti tela, ktoré prišli do kontaktu s palivom. Použite mydlo a vodu.
• Ak zo stroja presakuje palivo. Pravidelne kontrolujte, či uzáver nádrže alebo palivových vedení nepresakuje.

UPOZORNENIE: Tlmič katalyzátora sa počas používania a po použití veľmi zahreje. Platí to aj pri voľnobehu motora. Buďte si vedomí rizika požiaru, obzvlášť vtedy, keď pracujete v blízkosti horľavých látok alebo výparov.

Palivo

UPOZORNENIE: Ak budete dodržiavať nasledujúce opatrenia, zmenšíte tým riziko požiaru:

• Nefajčite ani nekladte teplé predmety v blízkosti paliva. Pred dopĺňaním paliva vždy vypnite motor. Pred dopĺňaním paliva vždy zastavte motor a nechajte ho na niekoľko minút vychladnúť. Pri dopĺňaní paliva pomaly otvorte palivový uzáver, tak aby sa pomaly uvoľnil všetok nadmerný tlak.
• Po doplnení paliva uzáver dôkladne zaskrutkujte. Pred naštartovaním sa vždy vzdiaľte so strojom od miesta dopĺňania paliva. Vyčistite priestor okolo uzáveru palivovej nádrže. Znečistenie nádrže môže spôsobiť prevádzkové problémy. Vždy skontrolujte, či je palivo dobre premiešané, pred plnením nádobou potraste.

SPUSTENIE A ZASTAVENIE

Pred naštartovaním skontrolujte

1. Palivová pumpa: Opakovane stláčajte klobúčik pumpy, kým sa membrána nezačne plniť palivom (približne 10-krát). Membrána nemusí byť naplnená úplne.

1. Sýtič: Nastavte ovládanie sýtiča do polohy sýtiča.

UPOZORNĚNÍ: Když se motor nastartuje s pákou sytiče v poloze sytiče, řezací nástavec se začne ihned otáčet.

1. Levou rukou držte stroj na zemi (VAROVÁNÍ! Nepřidržujte ho nohou.). Uchopte startovací držadlo, pravou rukou pomalu potahujte šňůru, až dokud nepocítíte jistý odpor (západky STARTERU se zachytávají), a potom šňůru rychle a silně potáhněte. Startovací šňůru si nikdy neomotávejte okolo ruky.

POZNÁMKA! Nestlačujte ovládání plynu, pokud se pokoušíte nastartovat motor.

Vždy používejte správné příslušenství. - Ujistěte se, že je příslušenství správně nastaveno. Dodržujte bezpečnostní opatření. Svoji práci si předem pečlivě zorganizujte. - Při začínání kosení začněte vždy na plný plyn.

• Používejte vždy jen ostré nože. Vyhněte se kamenům. Stroj vždy po každé pracovní činnosti zpomalte na rychlost volnoběhu. Dlouhá období práce na plný plyn bez zatížení stroje mohou vést k vážnému poškození motoru.

UPOZORNĚNÍ: Obsluha stroje ani nikdo jiný nesmí zkoušet odebírat pořezaný materiál, dokud je stroj v činnosti, nebo dokud řezací nástavec ještě rotuje, protože by to mohlo mít za následek vážná poranění. Před odstraněním materiálu, který se navinul okolo hřídele nože, zastavte motor a řezací nástavec a odpojte kabel od zapalovací svíčky, v opačném případě hrozí zranění. Kuželový převod se během provozu může zahřát a může tak zůstat horký ještě nějaký čas po použití. Počkejte, dokud stroj vychladne. Pokud se ho dotknete, můžete se popálit.

UPOZORNĚNÍ: Dávejte pozor na odletující tělesa. Vždy používejte schválené chrániče očí. Nikdy se nenaklánějte přes kryt řezacího nástavce. Kameny, úlomky, atd. mohou vyletět do očí a zapříčinit slepotu nebo vážné poranění. Nedovolte nepovolaným osobám, aby se přiblížili k místu práce. Děti, zvířata, okolostojící osoby a pomocníci musí zůstat za bezpečnou zónou 15 metrů (50 stop). Pokud by se někdo více přiblížil, stroj okamžitě zastavte. Nikdy neotáčejte strojem v provozu okolo sebe bez toho, abyste se přesvědčili, že se nikdo nenachází v nebezpečné zóně.

Bezpečnost zařízení/bezpečnost při údržbě

Odpojte zapalovací svíčku ještě před provedením opravy, s výjimkou úkonů na nastavení karburátoru.

UPOZORNĚNÍ: Ještě před nastartováním stroje musíte upevnit kompletní spojku a kryt spojky a hřídele, jinak se mohou díly uvolnit a poranit uživatele.

Karburátor

Funkce

Karburátor ovládá rychlost motoru prostřednictvím ovládání plynu. V karburátoru se mísí palivo a vzduch.

T-šroub reguluje polohu plynu na volnoběžných otáčkách. Otočení šroubu ve směru hodinových ručiček zvyšuje volnoběžné otáčky, zatímco otočení proti směru hodinových ručiček volnoběžné otáčky snižuje.

Základní nastavení

Doporučené max. otáčky:

Správné množství plynu pro startovací rychlost se nastavuje pomocí nastavovacího šroubu na zadní části rukojeti vedle kabelu. Použijte tento šroub (se 4 mm vnitřním šestihranem) ke zvýšení nebo snížení velikosti plynu pro startovací rychlost.

Postupujte následovně:

1. Nechte stroj běžet na volnoběh.
2. Stiskněte aretaci startovacího plynu, jak je popsáno v části Startování a zastavování.
3. Pokud je startovací plyn příliš malý (méně než 4000 ot./min), otáčejte nastavovací šroub A ve směru hodinových ručiček, dokud se namontovaný řezací nástavec nezačne otáčet. Poté otočte šroub A ve směru hodinových ručiček o 1/2 otáčky.
4. Pokud je startovací plyn příliš vysoký, otáčejte nastavovací šroub A proti směru hodinových ručiček, dokud se nezastaví pohyb namontovaného řezacího nástavce. Poté otočte šroub A ve směru hodinových ručiček o 1/2 otáčky.

(Kryt startéru je odstraněn pro lepší viditelnost)

Tlumič zvuku je navržen tak, aby co nejvíce snížil hladinu hluku a aby nasměroval výfukové plyny motoru pryč od obsluhujícího pracovníka.

Výfukové plyny jsou horké a mohou obsahovat jiskry, které, pokud jsou namířeny proti suchému a hořlavému materiálu, mohou způsobit požár.

Tlumič je vybaven speciálním sítkem lapače jisker. Kryt lze dát přezkoušet a podle potřeby vyčistit u servisního technika. Pokud je kryt poškozený, je třeba ho vyměnit.

UPOZORNĚNÍ: Stroj nikdy nepoužívejte, pokud chybí nebo jsou uvolněné matice tlumiče. Zkontrolujte, zda jsou matice tlumiče správně utažené.

UPOZORNĚNÍ: Tlumiče vybavené katalyzátorem se při používání velmi zahřívají a zůstávají horké ještě nějakou dobu po vypnutí. To se týká i při volnoběhu. Při kontaktu může dojít k popáleninám. Existuje riziko požáru.

UPOZORNĚNÍ: Tlumič výfuku obsahuje chemické látky, které mohou mít karcinogenní účinky. Vyhýbejte se kontaktu s těmito chemickými látkami v případě, že se tlumič výfuku poškodí.

Doporučené max. vysoké volnoběžné otáčky, ot./min 11 000

Tlumič výfuku s katalyzátorem Ano

Zapalovací systém s regulací otáček Ano

Systém zapalování

Zapalovací svíčka NGK BPMR6A

Vzdálenost elektrod, mm 0,6

Systém paliva a mazání

Objem palivové nádrže, cm3 343

Hmotnost

Hmotnost bez paliva, řezacího nástavce a chrániče, kg 5,21

Ekvivalentní hladina akustického tlaku při uchu uživatele měřená podle normy

EN/ISO 11806 a ISO 22868, dB(A):

Vybavené nožem na trávu (originál) 94

Vybavené vyžínačovou hlavou (originál) 95

Schválené príslušenstvo	Typ	Rezací nadstavec/krypt, diel š.
Nož na trávu / rezací lub na trávu	Grass 255-4 1 palcový (Ø 250 4-zubový)	504001303 / 580446606
Vyžínacia hlava	T25 (Ø 2,4 - 2,7 mm lanko)	537338306 / 580446606

PROHLÁŠENÍ O SHODĚ

Název vydavatele: Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone].

Podepsáno v zastoupení: Husqvarna AB, Huskvarna, Švédsko, 27. 12. 2013.

Vzdálenost

Otáčky na volnoběh, ot/min 2800-3200

Doporučené max. volnoběžné otáčky, ot/min 11000

Otáčky výstupního hřídele, ot/min 8000

Max. výkon motoru, dle ISO 7293, kW 0,8

Výfuk s katalyzátorem

Ano

Zapalovací systém s regulací otáček Ano

Zapalovací systém

Zapalovací svíčka NGK BPMR6A

Vzdálenost elektrod, mm 0,6
