Produkto tipas	Krūmapjovė
Prekės ženklas	Husqvarna
Modelis	129RJ
Svoris (be degalų ir įrangos)	5,21 kg
Darbinis tūris	28 cm³
Maksimali galia (ISO 7293)	0,8 kW
Tuščiosios eigos sūkiai	2 800 - 3 200 aps./min
Maksimalus išėjimo veleno sūkių dažnis	11 000 aps./min
Degalų bako talpa	343 cm³
Kuro tiekimas	Mišinys: bešvinis benzinas / 2T alyva (50:1)
Uždegimo žvakė	NGK BPMR6A, tarpelis 0,6 mm
Išmatuotas garso galios lygis	106 dB(A)
Garantuotas garso galios lygis	114 dB(A)
Vibracijos kairė/dešinė rankena (žoliapjovės peilis)	4,21 / 4,23 m/s²
Vibracijos kairė/dešinė rankena (ravėjimo galvutė)	5,89 / 4,61 m/s²
Pagrindinės funkcijos	Ravėjimas, krūmų pjovimas, miško valymas
Suderinami pjovimo įrenginiai	Žoliapjovės peilis Ø 250 mm (4 dantys), ravėjimo galvutė T25 (siūlas 2,4-2,7 mm)
Sauga	Greitintuvo blokavimas, sustabdymo mygtukas, apsauga nuo išsibarstymo, greito atsegimo diržai
Einamoji priežiūra	Oro filtro valymas (kas 25 val.), žvakės tikrinimas (kas mėnesį), kampinės pavaros tepimas

Dažnai užduodami klausimai - 129RJ HUSQVARNA

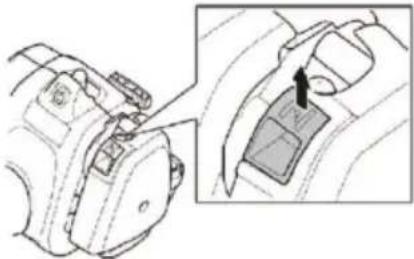

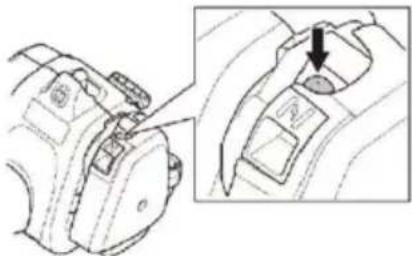

Kaip užvesti šaltą variklį?

Įjunkite degalų pompą (apie 10 paspaudimų), traukite starterį, padėkite mašiną ant žemės, tada lėtai traukite paleidimo virvutę, kol pajusite pasipriešinimą, tada energingai traukite. Variklis turėtų užsivesti po 3-5 bandymų. Prieš didindami sūkius leiskite šilti 30 sekundžių.

Kokį benzino/alyvos mišinį naudoti?

Naudokite 2% (50:1) mišinį: bešvinis benzinas (oktaninis skaičius ≥ 90) ir aukštos kokybės dviejų taktų alyva (rekomenduojama: Husqvarna XP). Niekada neruoškite daugiau nei mėnesiui.

Kaip sureguliuoti tuščiosios eigos sūkius?

Sukite karbiuratoriaus T varžtą: pagal laikrodžio rodyklę didinkite tuščiosios eigos sūkius, prieš laikrodžio rodyklę mažinkite. Pjovimo įrenginys neturi suktis tuščiąja eiga. Jei nepavyksta, kreipkitės į dirbtuvę.

Kaip pagaląsti žoliapjovės peilį?

Naudokite plokščią dildę su vienu pjūviu. Vienodai galąskite pjovimo briaunas, kad išlaikytumėte pusiausvyrą. Pakeiskite peilį, jei jis sulenktas, įtrūkęs ar sulūžęs. Prieš tai mūvėkite pirštines ir išjunkite variklį.

Kaip pakeisti ravėjimo galvutės siūlą?

Išardykite galvutę, tolygiai ir tvirtai apvyniokite siūlą (skersmuo 2,4-2,7 mm) ant būgno. Surinkite galvutę. Norėdami sukietinti, pamirkykite siūlą vandenyje keletą naktų.

Kokie saugos atstumai turi būti laikomasi?

Laikykitės mažiausiai 15 metrų atstumo tarp naudotojo ir bet kokių asmenų ar gyvūnų. Visada dėvėkite AAP: šalmą, ausų apsaugas, akinius, pirštines, batus ir ilgus drabužius.

Kaip laikyti mašiną po naudojimo?

Ištuštinkite degalų baką, nuvalykite mašiną, nuimkite žvakės gaubtelį, kad išvengtumėte atsitiktinio užvedimo, ir naudokite transportavimo peilio apsaugą. Laikykite sausoje, vėdinamoje vietoje.

Kodėl pjovimo įrenginys sukasi tuščiąja eiga?

Tuščiosios eigos sūkiai per aukšti. Sumažinkite juos sukant T varžtą prieš laikrodžio rodyklę, kol įrankis sustos. Jei problema išlieka, gali reikėti profesionalaus karbiuratoriaus reguliavimo.

Koks krūmapjovės garso lygis?

Išmatuotas garso galios lygis yra 106 dB(A), o garantuotas - 114 dB(A). Visada dėvėkite sertifikuotas ausų apsaugas, kad išvengtumėte klausos pažeidimų.

Kaip pasinaudoti emisijų garantija?

Garantija apima emisijų dalis (karbiuratorius, žvakė, duslintuvas ir kt.) 2 metus. Išsaugokite priežiūros įrodymus. Susisiekite su įgaliotu HCOP centru numeriu 1-800-487-5951 (JAV) arba 1-800-805-5523 (Kanada).

NAUDOJIMO INSTRUKCIJA 129RJ HUSQVARNA

LT Naudojimosi instrukcijos 310-331

SI Navodila za uporabo 332-354

HU Használati utasítás 355-378

■ Pirmosios pagalbos rinkinys

Pjovimo žagų, krūmapjovių ir trimerių operatoriai privalo turėti pirmosios pagalbos rinkinį.

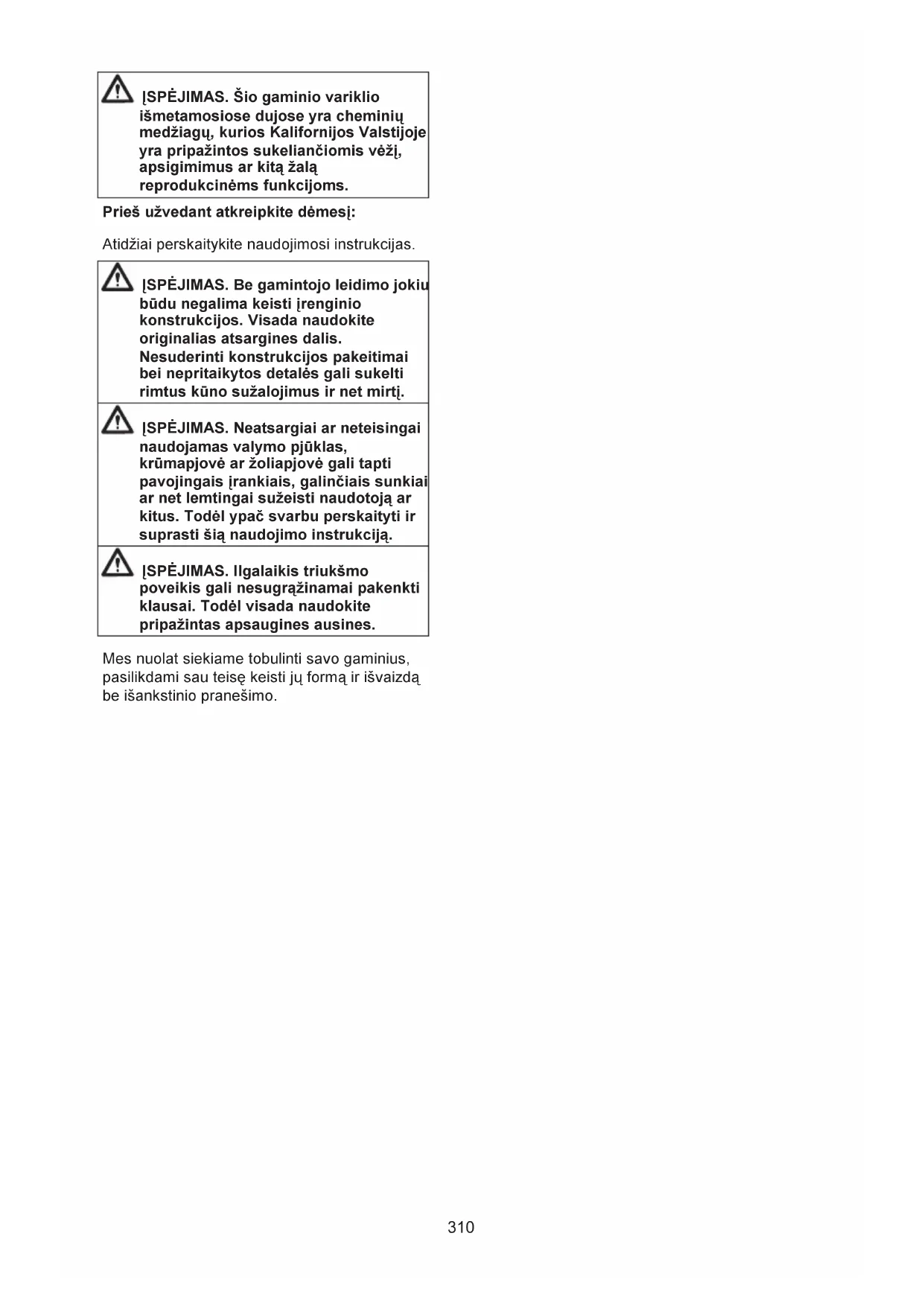

ĮSPĖJIMAS. Šio gaminio variklio išmetamosiose dujose yra cheminių medžiagų, kurios Kalifornijos valstijoje yra pripažintos sukeliančiomis vėžį, apsigimimus ar kitą žalą reprodukcinėms funkcijoms.

Prieš užvesdami atkreipkite dėmesį:

ĮSPĖJIMAS. Be gamintojo leidimo jokiu būdu negalima keisti įrenginio konstrukcijos. Visada naudokite originalias atsargines dalis. Nesuderinti konstrukcijos pakeitimai bei nepritaikytos detalės gali sukelti rimtus kūno sužalojimus ir net mirtį.

ĮSPĖJIMAS. Neatsargiai ar neteisingai naudojamas pjovimo pjūklas, krūmapjovė ar žoliapjovė gali tapti pavojingais įrankiais, galinčiais sunkiai ar net lemtingai sužeisti naudotoją ar kitus. Todėl ypač svarbu perskaityti ir suprasti šią naudojimo instrukciją.

ĮSPĖJIMAS. Ilgalaikis triukšmo poveikis gali negrįžtamai pakenkti klausai. Todėl visada naudokite pripažintas apsaugines ausines.

Mes nuolat siekiame tobulinti savo gaminius, pasilikdami teisę keisti jų formą ir išvaizdą be išankstinio pranešimo.

Ženklai

ĮSPĖJIMAS. Pjovimo pjūklai, krūmapjovės ir žoliapjovės gali būti pavojingos. Aplaidžiai ar netinkamai naudojant gali būti sunkiai ar net mirtinai sužeistas operatorius ar kiti žmonės.

Prieš naudodami įrenginį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, ar viską gerai supratote.

Visada naudokite apsauginę avalynę su plieno įdėklais ir neslidžiais padais, aptemptus drabužius, ilgas sunkias kelnes ir marškinius ilgomis rankovėmis, stiprias neslidžias pirštines, akių apsaugos priemones, pvz., nerasojančius vėdinamus akinius ar veido kaukę, patvirtintą saugos šalmą ir klausos apsaugos priemones (ausų kištukus ar ausines).

Asmenys su ilgais plaukais (dėl savo pačių saugumo) turėtų juos susirišti.

Dirbdamas su šiuo įrenginiu naudotojas turi stebėti, kad kiti žmonės ar gyvūnai neprieitų arčiau nei 15 m atstumu.

Saugokitės išmestų ir atšokusių daiktų.

Didžiausi darbinio veleno sūkiai, aps./min.

Susidūrus su nejudančiu daiktu, įrenginiai, kuriuose įtaisyti žolės pjovimo peiliai, gali stipriai mestis į šoną. Peilis gali nupjauti ranką arba koją. Niekada neleiskite žmonėms ir gyvūnams prisiartinti arčiau kaip 15 metrų atstumu iki įrenginio.

Rodyklės, nurodančios ribas rankenų tvirtinimo detalei tvirtinti.

Garso slėgio lygis už 7,5 m pagal Australijos taisykles.

Triukšmo emisijos į aplinką pagal Europos Bendrijos direktyvą. Įrenginio emisija nurodyta skyriuje "Techniniai duomenys" ir ant etiketės.

Šis įrenginys atitinka jam taikomas EB direktyvas.

Šis įrenginys atitinka jam taikomas EAC direktyvas.

Šis įrenginys atitinka jam taikomas Australijos elektromagnetinio suderinamumo (EMC) taisykles.

Naudokite besvinio benzino ir dvitakčiams varikliams skirtos alyvos 2% (50:1 santykis) mišinį.

Likusieji ant įrenginio nurodyti simboliai pažymi specialius įvairiose rinkose keliamus sertifikavimo reikalavimus.

Kas yra kas?

1. Peilis
2. Tepalo filtro dangtelis
3. Kampinė pavara
4. Pjovimo įrangos apsauga
5. Stovas
6. Valdymo rankena
7. Akceleratoriaus gaidukas
8. Stabdymo jungiklis
9. Akceleratoriaus fiksavimas
10. Laikymo diržų apkaba
11. Cilindro dangtelis
12. Starterio rankenėlė
13. Kuro bakas
14. Oro sklendė
15. Kuro siurblys
16. Oro filtro dangtelis
17. Rankenos reguliavimo varžtas
18. Tvirtinimo veržlė
19. Atraminė jungė
20. Atraminis gaubtas
21. Varantysis diskas
22. Žoliapjovės galvutė
23. Raktas su galvute
24. Apsauginis dėklas
25. Šešiabriaunis raktas
26. Fiksavimo smeigė
27. Laikymo diržai
28. Akceleratoriaus jungimo mygtukas
29. Akceleratoriaus vielos reguliavimas
30. Naudojimo instrukcija

Svarbu

• Neatsargiai ar neteisingai naudojamas valymo pjuklas, krūmapjovė ar žoliapjovė gali tapti pavojingais įrankiais, galinčiais sunkiai ar net lemtingai sužeisti naudotoją ar kitus. Todėl ypač svarbu perskaityti ir suprasti šią naudojimo instrukciją.
• Įrenginys yra skirtas tik žolei pjauti, žolei valyti ir/arba miškui valyti.
• Prie įrenginio variklio galite naudoti tik skyriuje TECHNINIAI DUOMENYS rekomenduojamą pjovimo įrangą.
• Niekada nenaudokite įrenginio, jei esate pavargę, jei vartojote alkoholį ar vaistus, kurie gali turėti įtakos jūsų regėjimui, nuovokai ar koordinacijai.
• Niekada įrenginio nenaudokite ekstremaliomis klimatinėmis sąlygomis, pvz., esant dideliam šalčiui ar labai karštam ir/arba drėgnam klimatui.
• Naudokite asmenines saugumo priemones. Žr. instrukcijas, pateiktas skyriuje „Asmeninės apsaugos priemonės“.
• Niekada nenaudokite įrenginio, kurio konstrukcija yra modifikuota, lyginant su gamyklos standartu.
• Niekada nenaudokite techniškai netvarkingo įrenginio. Įrenginį reguliariai tikrinkite ir techniškai prižiūrėkite, kaip nurodyta šioje naudojimo instrukcijoje. Kai kuriuos techninės priežiūros darbus gali atlikti tik apmokyti ir kvalifikuoti specialistai. Žr. nurodymus, pateikiamus skyriuje PRIEŽIŪRA. Prieš užvedant įrenginį visi gaubtai ir apsaugos privalo būti pritvirtinti. Patikrinkite, ar nepažeistas uždegimo žvakės antgalis ir laidas. Kitaip galite patirti elektros smūgį.
• Su įrenginiu dirbantis asmuo turi stebėti, kad nei žmonės, nei gyvūnai neprisiartintų arčiau kaip 15 m atstumu. Kai vienoje vietoje šiais įrenginiais dirba keli asmenys, tarp jų turi būti išlaikomas mažiausiai 15 m saugus atstumas.

ĮSPĖJIMAS. Šis įrenginys veikdamas sukuria elektromagnetinį lauką. Esant tam tikroms aplinkybėms šis laukas gali turėti ryšį su aktyviaisiais ar pasyviaisiais medicininiais implantais. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį įrenginį pasitarti su gydytoju ir implanto gamintoju.

ĮSPĖJIMAS. Netinkama pjovimo įranga arba neteisingai pagaląstas peilis padidina nelaimingų atsitikimų pavojų.

ĮSPĖJIMAS. Niekada neleiskite vaikams naudoti įrenginį ar būti arti jo. Kadangi įrenginys turi spyruokliuojančią "Stop" rankenėlę ir įgalima užvesti vos patraukus starterio rankenėlę, net maži vaikai prie tam tikrų aplinkybių gali savo jėgomis užvesti įrenginį. Tai reiškia, jog iškyla pavojus sunkiai susižaloti. Todėl nuimkite žvakės antgalį, kai įrenginys lieka be priežiūros.

Asmens saugos priemonės

ĮSPĖJIMAS. Dirbdami įrenginiu visada naudokite aprobuotas asmenines saugos priemones. Asmeninės saugumo priemonės nepašalins rizikos susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Paprašykite pardavėjo išrinkti jums tinkamiausias priemones.

ĮSPĖJIMAS. Jeigu esate užsidėję apsaugines ausines, būkite atidūs, kad išgirstumėte galimus įspėjamuosius signalus ar šūksnius. Išjungus variklį, visada nusiimkite apsaugines ausines.

Šalmas

Jei valomas sepetys yra aukštesnis nei 2 m, privaloma dėvėti šalmą.

Apsauginės ausinės

Nešiokite pakankamomis garso slopinimo savybėmis pasižyminčias apsaugines ausines.

Akių apsaugos priemonės

Visada naudokite pripažintus apsauginius akinius. Jei naudojamas apsauginis skydelis, turi būti nešiojami ir pripažinti apsauginiai akiniai. Patvirtinti apsauginiai akiniai turi atitikti EN 166 Europoje, ANSI Z87 Jungtinėse Valstijose ir CSA Z94 Kanadoje.

Pirštinės

Prireikus mūvėkite pirštines, pvz., tvirtindami pjovimo įrangą.

BENDRI SAUGUMO REIKALAVIMAI

Batai

Mūvėkite neslidžius ir stabilius batus.

Rūbai

Dėvėkite iš stiprios medžiagos pagamintą darbo aprangą ir venkite plevesuojančių skvernų, kurie gali užkibti už krūmokšnių bei šakų. Visada vilkėkite patvarias ilgas kelnes. Nenešiokite papuošalų, trumpų kelnių ar atvirų batų ir nevaikščiokite basomis. Žiūrėkite, kad plaukai nekristų žemiau pečių.

Pirmosios pagalbos rinkinys

Pjūklų, krūmapjovių ar žoliapjovių operatoriai turėtų nešiotis pirmosios pagalbos rinkinį.

Mašinos saugos įranga

Šiame skyriuje pasakojama apie įvairius įrenginio saugos elementus, aiškinama, kaip jie veikia, patariama, kaip juos prižiūrėti ir tvarkyti, jei norite, kad įrenginys dirbtų gerai ir saugiai. Žr. skyrių KAS YRA KAS, jei norite pamatyti, kur kokia detalė yra jūsų įrenginyje.

Įrenginio tarnavimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei įrenginys nebus tinkamai prižiūrimas, o aptarnavimo ir/arba remonto darbai nebus atliekami profesionaliai. Jei jums reikia papildomos informacijos, kreipkitės į artimiausias aptarnavimo dirbtuves.

SVARBU! Įrenginio priežiūra ir taisymas reikalauja specialaus pasirengimo. Tai ypač susiję su įrenginio apsauginėmis dalimis. Jei jūsų įrenginys neatitiks nors vieno iš žemiau pateiktų kontrolės reikalavimų, kreipkitės į sertifikuotą remonto dirbtuvę. Mes garantuojame profesionalų aptarnavimą ir priežiūrą. Jei įrenginio pardavėjas neatlieka aptarnavimo, paprašykite jo duoti artimiausios remonto dirbtuvės adresą.

ĮSPĖJIMAS. Niekada nenaudokite įrenginio su netvarkingomis apsauginėmis detalėmis.

Vadovaukitės valdymo, techninės priežiūros ir taisymo instrukcijomis, aprašytomis šiame skyriuje. Jei jūsų įrenginys neatitiks bet kurio iš šių kontrolinių reikalavimų, kreipkitės į savo techninės priežiūros atstovą dėl įrenginio remonto.

Akceleratoriaus fiksavimas

Akceleratoriaus užraktas skirtas apsaugoti akceleratoriaus gaiduką nuo netyčinio paspaudimo. Paspaudus užraktą (A) (tai įvyksta automatiškai, kai jūs suspaudžiate rankeną) galima valdyti akceleratoriaus gaiduką (B). Kai atleisite rankeną, akceleratoriaus gaidukas ir jo apsauginis užraktas grįš į pradinę padėtį. Tai vyksta dėl dviejų viena nuo kitos nepriklausomų atmetamųjų spyruoklių sistemos. Nedirbant įrenginiu, akceleratoriaus gaidukas automatiškai užsiblokuoja laisvosios eigos padėtyje.

Patikrinkite, ar laisvojoje eigoje akceleratoriaus gaidukas yra užblokuotas, o akceleratoriaus užraktas yra savo pradinėje padėtyje.

Paspauskite akceleratoriaus užraktą ir patikrinkite, ar atleidus jis grįžta į savo pradinę padėtį.

Patikrinkite, ar akceleratoriaus gaidukas ir jo užraktas laisvai junginėjasi ir ar gerai veikia jūsų spyruoklių sistema.

BENDRI SAUGUMO REIKALAVIMAI

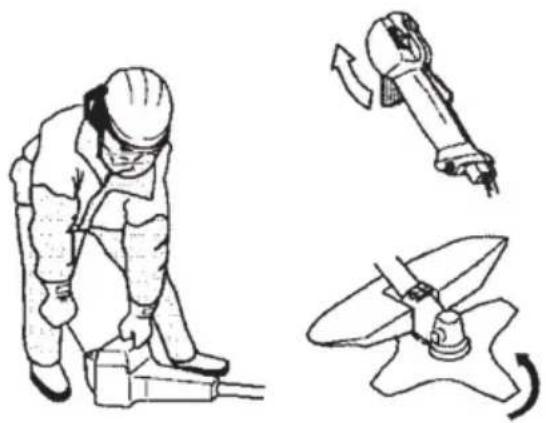

Žr. nurodymus prie antraštės "Pradžia". Užveskite įrenginį ir stipriai spustelkite akceleratorių. Atleiskite akceleratorių ir patikrinkite, ar pjovimo įranga sustoja ir daugiau nejuda. Jei pjovimo įranga sukasi esant laisvajai eigai, patikrinkite karbiuratoriaus laisvosios eigos nuostatas. Žr. nurodymus, pateikiamus skyriuje PRIEŽIŪRA.

Stabdymo jungiklis

Patikrinkite, ar variklis išsijungia nuspaudus ir atleidus sustabdymo jungiklį.

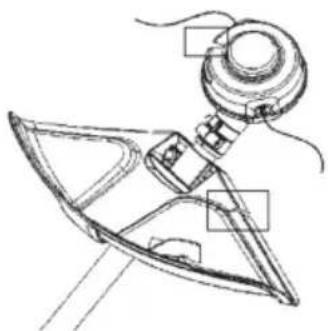

Pjovimo įrangos apsauga

Šis skydas yra skirtas apsaugoti naudotoją nuo link jo lekiančių skeveldrų. Skydas taip pat neleidžia naudotojui netyčia prisiliesti prie pjovimo įrangos.

Patikrinkite, ar apsauginis skydas nepažeistas ir neįskilęs. Smūgio deformuotą ar įskilusį apsauginį skydą pakeiskite.

Specifinei pjovimo įrangai visada naudokite tik rekomenduojamą apsaugą. Žr. skyrių TECHNINIAI DUOMENYS.

!ĮSPĖJIMAS. Jokiomis sąlygomis nenaudokite pjovimo įrangos, jei neįrengta pripažinta apsauga. Žr. skyrių TECHNINIAI DUOMENYS. Jei sumontuota netinkama ar netvarkinga apsauga, gali būti sunkių sužeidimų priežastimi.

Neteisingai suvynioto lyno ar netinkamo pjovimo įtaiso naudojimas padidina vibraciją.

!ĮSPĖJIMAS. Ilgalaikė vibracija gali pakenkti silpnesnės sveikatos žmonių kraujo apytakai ir nervų sistemai. Pajutę somatinius negalavimo požymius, kreipkitės į gydytoją. Simptomai yra nutirpimas, nejautrumas, badymas, dilgčiojimas, skausmas, silpnumas, odos spalvos ir būklės pakitimas. Šie simptomai paprastai pasirodo ant pirštų, rankų ar riešų. Rizika padidėja esant žemai temperatūrai.

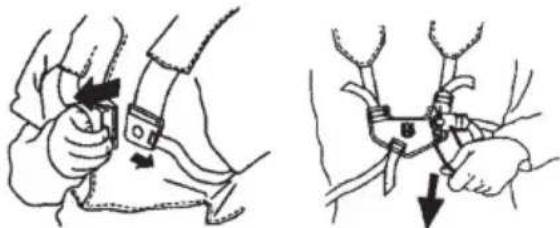

Laikymo diržų greito atsegimo mechanizmas

Korpuso priekyje yra lengvai pasiekiami laikymo diržų greito atsegimo mechanizmai, kurie leidžia avariniu atveju greitai išsilaisvinti iš diržų.

Žr. nurodymus skyriuje „Laikymo diržų reguliavimas".

Patikrinkite, ar laikymo diržai yra tinkamai sureguliuoti. Kai laikymo diržai ir įrenginys yra sureguliuoti, patikrinkite, ar veikia laikymo diržų greito atsegimo mechanizmas.

Duslintuvas

Duslintuvas sumažina garso lygį ir tolyn nuo naudotojo nukreipia išmetamąsias dujas.

ĮSPĖJIMAS! Duslintuvas su katalizatoriumi skirtas sumažinti kenksmingų medžiagų kiekį išmetamosiose dujose.

BENDRI SAUGUMO REIKALAVIMAI

Karšto ir sauso klimato šalyse yra didelė rizika kilti gaisrui. Todėl ant kai kurių duslintuvų yra pritvirtinti taip vadinami kibirkštis sulaikantys tinkleliai. Patikrinkite, ar Jūsų duslintuvas turi tokį tinklelį.

Kai naudojate duslintuvą, labai svarbu laikytis kontrolės, priežiūros ir taisymo instrukcijų. Niekada nenaudokite įrenginio su netvarkingu duslintuvu.

Reguliariai tikrinkite, ar duslintuvas yra saugiai pritvirtintas prie įrenginio.

ĮSPĖJIMAS. Duslintuvas su katalizatoriumi būna labai karštas dirbant ir baigus darbą. Tai vyksta ir dirbant tuščiąja eiga. Prisilietus galima nudeginti odą. Nepamirškite, kad yra ir gaisro pavojus.

ĮSPĖJIMAS. Duslintuvo viduje yra chemikalų, kurie gali turėti kancerogeninių medžiagų. Venkite kontakto su šiais elementais, jei duslintuvas yra pažeistas.

ĮSPĖJIMAS. Išmetamosiose variklio dujose yra anglies monoksido, galinčio sukelti apsinuodijimą. Todėl neužveskite ir neleiskite mašinai dirbti patalpose arba blogai vėdinamose vietose.

ĮSPĖJIMAS. Variklio išmetamosios dujos yra karštos, jos gali kibirkščiuoti ir sukelti gaisrą. Todėl niekada neužveskite įrenginio uždarose patalpose ar netoli degių medžiagų.

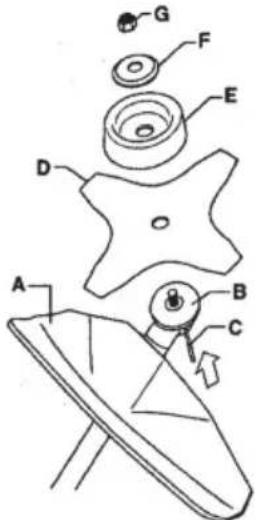

Tvirtinimo veržlė

Kai kurių tipų pjovimo įrangai tvirtinimui naudojama tvirtinimo veržlė.

Tvirtinant, veržlę sukite prieš pjovimo įrangos sukimosi kryptį. Nuimant, veržlę sukite pjovimo įrangos sukimosi kryptimi. (Veržlė turi kairinį sriegį.) Prisukite veržlę raktu su galvute.

Tvirtinamosios veržlės plastikinis žiedas negali būti nusidėvėjęs taip, kad jį būtų galima sukti pirštais. Žiedas turi išlaikyti ne mažiau kaip 1,5 Nm. Veržlė turi būti pakeista maždaug po 10 prisukimų.

Pjovimo įranga

Šiame skyrelyje rašoma, kaip pasirinkti ir prižiūrėti pjovimo įrangą, jei norite:

Sumažinti įrenginio atatrankos pavojų. Išgauti maksimalią pjovimo jėgą. - Prailginti pjovimo įrangos tarnavimo laiką.

SVARBU.

Pjovimo įrangą naudokite tik su mūsų rekomenduojamomis apsaugos priemonėmis. Žr. skyrių TECHNINIAI DUOMENYS. - Žiūrėkite pjovimo įrangos instrukcijas tam, kad galėtumėte tinkamai įdėti pjovimo lyną bei parinkti tinkamą lyno skersmenį. Peilio ašmenys turi būti gerai ir teisingai pagaląsti. Laikykitės mūsų rekomendacijų. Taip pat perskaitykite instrukciją ant pjovimo geležtės įpakavimo. Teisingai atlikite išklaipymą. Laikykitės mūsų instrukcijų ir naudokite rekomenduojamą dildės šabloną.

ĮSPĖJIMAS. Prieš pradėdami dirbti su pjovimo įranga pirmiausia išjunkite variklį. Įsitikinkite, kad pjovimo įtaisas visiškai nustojo suktis. Nuo degimo žvakės nuimkite laidą.

ĮSPĖJIMAS. Netinkama pjovimo įranga arba neteisingai pagaląstas peilis padidina atatrankos smūgių pavojų.

Pjovimo įranga

Žolės pjovimo peilis ir žolės pjovimo įtaisas yra skirti stambesnės žolės pjovimui.

Žoliapjovės galvutė yra skirta žolės pjovimui.

BENDRI SAUGUMO REIKALAVIMAI

■ Esminės taisyklės

Pjovimo įrangą naudokite tik su mūsų rekomenduojamomis apsaugos priemonėmis. Žr. skyrių TECHNINIAI DUOMENYS.

Peilio ašmenys turi būti gerai ir teisingai pagaląsti. Laikykitės mūsų instrukcijų ir naudokite rekomenduojamą dildės šabloną. Blogai pagaląsta ar sugadinta geležtė padidina nelaimingų atsitikimų pavojų.

Tikrinkite, ar pjovimo įranga nepažeista ir neskilusi. Pažeista pjovimo įranga turi būti nedelsiant pakeista.

Žolės pjovimo įtaiso ir žolės pjovimo peilio galandimas

Norėdami teisingai pagaląsti, žiūrėkite į pjovimo įrangos įpakavimą. Pjovimo geležtė ir peilis galandami paprasta plokščia dilde. - Vienodai galąskite visas briaunas, kad būtų išlaikyta pusiausvyra.

ĮSPĖJIMAS. Visada išmeskite sulenktą, kreivą, įtrūkusią, suskilusią ar kitaip pažeistą geležtę. Niekada nesistenkite ištiesinti ir vėl naudoti geležtės. Naudokite tik originalias nurodyto tipo geležtes.

Žoliapjovės galvutė

SVARBU. Visada įsitikinkite, kad žoliapjovės lynas tampriai ir tolygiai užvyniotas ant būgno,

nes priešingu atveju įrenginyje atsiras sveikatai žalinga vibracija.

• Naudokite tik mūsų rekomenduojamą pjovimo įtaisą. Žr. skyrių TECHNINIAI DUOMENYS.
• Paprastai mažesniam pjovimo įrenginiui reikia mažesnių galvučių ir atvirkščiai. Taip yra todėl, kad žoliapjovės galvutę ir iš jos išsikišusį lyną variklis turi sukti tam tikra jėga ir nustatytu spinduliu bei įveikti pjaunamos žolės pasipriešinimą.
• Taip pat svarbus ir lyno ilgis. Ilgesniam lynui sukti reikia stipresnio variklio nei to paties storio trumpesniam lynui.
• Patikrinkite, ar nepažeistas prie apsauginio žoliapjovės skydelio pritvirtintas peilis. Jis naudojamas nupjauti reikiamo ilgio lyną.
• Jei norite pailginti lyno tarnavimo laiką, kelioms paroms pamerkite jį į vandenį. Lynas taps atsparesnis ir tarnaus ilgiau.

SURINKIMAS

PASTABA. Įrenginį surinkite teisingai, kaip parodyta šioje naudojimo instrukcijoje.

Rankenos tvirtinimas

1. Atsukite varžtą, esantį akceleratoriaus rankenėlės galinėje dalyje.
2. Užmaukite akceleratoriaus rankenėlę ant dešiniosios valdymo rankenos dalies (žr. paveikslėlį).
3. Atitaisykite tvirtinančiam varžtui skirtą skylę rankenėlėje su skyle valdymo rankenoje.
4. Tvirtinantį varžtą įstatykite į rankenėlės galinėje dalyje esančią skylę.
5. Varžtą įsukite per rankenėlę ir valdymo rankeną. Priveržkite varžtą.
6. Surinkite tvirtinimo detales, kaip parodyta paveikslėlyje.

ĮSPĖJIMAS. Rankenos tvirtinimo dalys turi būti uždėtos ant veleno tarp rodyklių, kad būtų išsaugota saugi darbinė padėtis.

1. Priveržkite varžtus šešiakampiu raktu.

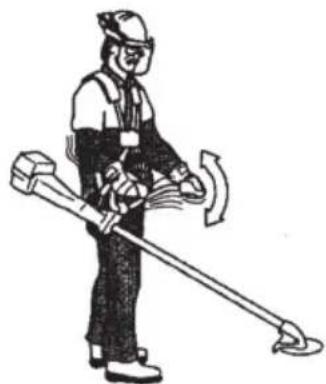

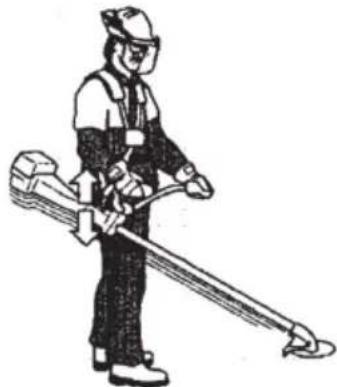

Laikymo diržų tvirtinimas

ĮSPĖJIMAS. Pjaunant krūmapjove, visuomet ją patikimai prikabinkite prie laikymo diržų. Kitaip negalėsite saugiai valdyti krūmapjovės. Jei to nepadarysite, galite susižeisti ar sužeisti kitus. Niekada nenaudokite laikymo diržų su sugedusiu greito atsegimo mechanizmu.

Prieš naudojant įrenginį, laikymo diržus ir rankeną reikia tinkamai sureguliuoti, kai variklis yra visiškai sustabdytas.

Laikymo diržų apkabos tvirtinimas

1. Uždėkite viršutinę laikymo diržų apkabos dalį virš veleno, o apatinę laikymo diržų apkabos dalį pakiškite po juo. Sulygiuokite viršutinės ir

apatinės apkabos dalies varžtų kiaurymes. Apkaba turi būti pritvirtinta virš rodyklės, esančios ant veleno (žr. paveikslą).

PASTABA. Prieš priverždami varžtus įstatykite akceleratoriaus lyną į griovelį, esantį apatinėje laikymo diržų apkabos dalyje.

1. kiaurymes įstatykite du varžtus.
2. Pritvirtinkite laikymo diržų apkabą šešiakampiais raktais, priverždami varžtus.

Laikymo diržų reguliavimas

Priekinėje laikymo diržų dalyje yra lengvai pasiekiamas greito atsegimo mechanizmas. Pasinaudokite juo, jei užsidegtų variklis ar kilus kitai avarinei situacijai, kai reikia greitai išsilaisvinti nuo laikymo diržų ir įrenginio.

Tolygi pečių apkrova

Gerai sureguliuoti diržai ir tinkamai pritvirtintas įrenginys žymiai palengvina darbą.

Užsidėkite laikymo diržus. Sureguliuokite laikymo diržus taip, kad būtų patogu dirbti. Šoninius dirželius įtempkite taip, kad svoris būtų vienodai paskirstytas abiem pečiams.

PASTABA. Siekiant tinkamai nustatyti įrenginį, gali tekti pakeisti laikymo diržų apkabos padėtį ant veleno.

Teisingas aukštis

Sureguliuokite laikymo diržus taip, kad pjovimo įranga būtų lygiagrečiai su žemės paviršiumi.

Teisingas balansas

Pjovimo įrangą atsargiai nuleiskite žemyn. Jei naudojate žolės pjovimo peilį, jis turi būti maždaug 10 cm virš žemės paviršiaus, kad išvengtumėte akmenų ir panašių objektų. Pareguliuokite laikymo diržų apkabą, norėdami teisingai sureguliuoti įrenginį.

Peilių ir žoliapjovės galvučių tvirtinimas

Montuojant pjovimo įrangą labai svarbu, kad varantysis diskas / atraminės jungės iškilioji dalis įsitaisytų tiksliai į pjovimo įrangos centro angą. Neteisingai surinkta pjovimo įranga gali būti sunkių ir/ar mirtinų sužeidimų priežastimi.

ĮSPĖJIMAS. Jokiomis sąlygomis nenaudokite pjovimo įrangos, jei neįrengta pripažinta apsauga. Žr. skyrių TECHNINIAI DUOMENYS. Jei sumontuota netinkama ar netvarkinga apsauga, gali būti sunkių sužeidimų priežastimi.

SVARBU. Žolės pjovimo peilį galima naudoti, jei įrenginys turi tinkamą valdymo rankeną, peilio apsaugą ir laikymo diržus.

Peilio apsaugos, žolės pjovimo peilio ir žolės pjovimo įtaiso tvirtinimas

1. Peilio apsauga / derinamosios apsaugos įranga (A) prikabinkite prie atramos ant stovo ir priveržkite varžtu.

ĮSPĖJIMAS! Naudokite rekomenduojamą geležtės apsaugą. Žr. skyrių „Techniniai duomenys“.

1. Varantįjį diską (B) pritvirtinkite prie darbinio veleno.
2. Sukite darbinį veleną tol, kol viena iš varančiojo disko angų atsistos ties skyle pavarų dėžėje.
3. Į angą įsikite fiksavimo smeigę (C), kad ji gerai pritvirtintų veleną.
4. Peilį (D), atraminį gaubtą (E) ir atraminę jungę (F) uždėkite ant darbinio veleno.
5. Užsukite veržlę (G). Veržlės priveržimo momentas yra 35-50 Nm (3,5-5 kpm). Naudokite raktą su galvute iš įrankių rinkinio. Rakto rankeną laikykite kiek galima arčiau peilio apsaugos. Veržlė priveržiama sukant raktą prieš žoliapjovės sukimosi kryptį (PASTABA. Kairinis sriegis.).

Žoliapjovės apsaugos ir žoliapjovės galvutės montavimas

1. Pritvirtinkite žoliapjovės darbui su galvute skirtą apsaugą (A). Žoliapjovės apsauga/derinamosios apsaugos įranga prikabinama prie atramos ant stovo ir priveržiama varžtu (L).

1. Varantįjį diską (B) pritvirtinkite prie darbinio veleno.

SURINKIMAS

1. Sukite darbinį veleną tol, kol viena iš varančiojo disko angų atsistos ties skyle pavarų korpuse.
2. Į angą įsikite fiksavimo smeigę (C), kad ji gerai pritvirtintų veleną.
3. Sukite žoliapjovės galvutę (H) prieš sukimosi kryptį.

1. Norėdami nuimti žoliapjovės galvutę, vykdykite nurodymus atvirkštine tvarka.

KAIP ELGTIS SU KURU

Saugumo reikalavimai kurui

Nebandykite užvesti įrenginio:

• Jei ant jo užpylėte degalų. Pirmiausia viską sausai nušluostykite ir kuro likučiams leiskite išgaruoti.
• Jei jus apsipylėte degalais ar apipylėte drabužius, persirenkite. Nuplaukite tas kūno dalis, ant kurių užlašėjo kuras. Naudokite muilą ir vandenį.
• Jei degalai varva iš įrenginio. Reguliariai tikrinkite kuro bako ir kuro žarnelių sandarumą.

Pervežimas ir laikymas

• Įrenginį ir degalus laikykite ir pervežkite taip, kad degalai nevarvėtų ir negaruotų netoli kibirkščių ar atviros liepsnos šaltinių, pavyzdžiui, elektrinių įrenginių, elektrinių variklių, elektros jungiklių / kištukinių lizdų ar šilumos katilų.
• Degalus visada laikykite ir pervežkite tik tam skirtuose pripažintuose bakuose.
• Jei įrenginiu nesiruošiate dirbti ilgesnį laiko tarpą, ištuštinkite degalų baką. Artimiausioje degalinėje paklauskite, kur išpilti nereikalingus degalus.
• Jei įrenginiu nesiruošiate naudotis ilgesnį laiko tarpą, užtikrinkite, kad jis būtų gerai išvalytas ir jam atliktas pilnas aptarnavimas.
• Įrenginį transportuokite ar laikykite visada pritvirtinę apsauginį pjovimo įrangos dėklą.
• Norint išvengti atsitiktinio variklio užvedimo, būtina visada nuimti žvakės antgalį, jei įrenginys bus ilgą laiką nenaudojamas, lieka be priežiūros bei atliekant visus techninės priežiūros darbus. Gabendami įrenginį pritvirtinkite.

ĮSPĖJIMAS. Būkite atsargūs su kuru. Saugokitės atviros liepsnos, sprogimų ir nekvėpuokite degalų garais.

Degalai

ĮSPĖJIMAS. Įrenginio variklis yra dvitaktis ir jam visada reikia naudoti benzino ir dvitakčio variklio alyvos mišinį. Labai svarbu tiksliai atmatuoti naudojamos alyvos kiekį tam, kad gautumėte teisingos konsistencijos mišinį. Jei ruošiate nedidelį kuro kiekį, net ir maži netikslumai gali drastiškai įtakoti mišinio proporcijas.

ĮSPĖJIMAS. Degalai ir degalų garai yra labai degūs ir gali rimtai sužeisti juos įkvėpus ir jiems liečiantis su oda. Todėl būkite atsargūs dirbdami su degalais, užtikrinkite gerą oro ventiliaciją.

Benzinas

ĮSPĖJIMAS. Mišiniui pagaminti visada naudokite kokybišką su alyva maišytą benziną (kurio oktaninis skaičius yra ne mažesnis kaip

90). Jei rinkoje yra ekologiško benzino, taip vadinamo alkilato benzino, reikia naudoti jį.

• Žemiausias rekomenduojamas oktaninis skaičius turi būti 90. Mažesnio nei 90 oktaninio skaičiaus benzino naudojimas gali sukelti sprogimą. Dėl to pradeda kilti jo temperatūra, o tai gali sukelti rimtus variklio gedimus.
• Kai nuolat dirbate dideliais variklio sūkiais, siūlome naudoti dar didesnio oktaninio skaičiaus benziną.

Dvitaktė alyva

• Siekiant užtikrinti didžiausią našumą ir variklio tvarumą, pageidaujama naudoti „Husqvarna XP“ alyvą, nes ji specialiai sukurta mūsų oru aušinamiems dvitakčiams varikliams. Maišydami su degalais naudokite tik aukštos kokybės visiškai sintetinę dvitakčiams varikliams skirtą alyvą.
• Niekada nenaudokite alyvos, skirtos vandeniu aušinamiems varikliams, vadinamosios alyvos pakabinamiems ar laivų varikliams (žymima TCW).
• Niekada nenaudokite alyvos, skirtos keturtakčiams varikliams.

Maišymas

• Mišinys yra gaminamas santykiu 50:1.
• Benziną ir alyvą visada maišykite švariame degalams skirtame bakelyje.
• Visada pirmiausiai supilkite pusę numatomo naudoti benzino. Tada supilkite visą reikalingą alyvos kiekį. Išmaišykite (suplakite) kuro mišinį. Tada supilkite likusią benzino dalį.
• Gerai išmaišykite (suplakite) degalų mišinį prieš pildami jį į įrenginio baką.

Benzinas, I Alyva dvitakčiams varikliams, ml
4 (1) 77 (2,6)
8 (2) 154 (5,2)

KAIP ELGTIS SU KURU

Degalų mišinio nelaikykite ilgiau kaip 1 mėnesiui. Jei kurį laiką įrenginio nenaudojate, ištuštinkite ir išvalykite degalų baką.

ĮSPĖJIMAS. Darbo metu ir po darbo katalizatoriaus duslintuvas būna labai įkaitęs. Taip atsitinka ir darbo laisvąja eiga metu. Atsižvelkite į gaisro pavojų, ypač dirbdami netoli degiųjų medžiagų ir (arba) dujų.

Degalų pylimas

ĮSPĖJIMAS. Šios saugumo priemonės sumažins gaisro pavojų:

• Arti kuro nerūkykite ir nestatykite šiltų daiktų. Prieš pildami degalus visada išjunkite variklį.
• Išjunkite variklį ir, prieš pildami degalus, leiskite jam keletą minučių atvėsti.
• Pildami degalus iš lėto sukite degalų bako dangtelį tam, kad palaipsniui išsilygintų galintis bake susidaryti garų spaudimas. Supylę degalus, kruopščiai užsukite degalų bako dangtelį. Prieš užvesdami įrenginį visada paneškite jį toliau nuo degalų pylimo vietos.
• Nuvalykite plotą aplink kuro įpylimo angos dangtelį. Į kuro baką patekę nešvarumai kenkia eksploatacijai. Prieš užpildami degalus, gerai suplakite kanistrą ir išmaišykite kuro mišinį.

PALEIDIMAS IR SUSTABDYMAS

Patikrinimas prieš užvedant

• Apžiūrėkite peilį ir įsitikinkite, ar nėra įskilę jo ašmenys ar vieta prie centro angos. Dažniausiai įtrūkimai atsiranda dėl to, jog galandant ašmenų apačioje susiformuoja aštrūs kampai arba dažnai naudojama geležtė atšipusiais ašmenimis. Geležtę su įtrūkimais išmeskite.

• Patikrinkite, ar nuo ilgalaikio naudojimo ar nuo per stipraus priveržimo nėra įskilusi atraminė jungė. Pakeiskite atraminę jungę, jei pastebėjote įtrūkimus.

• Patikrinkite, ar tvirtinimo veržlė neprarado veržiamosios jėgos. Veržlė turi išlaikyti ne mažesnį kaip 1,5 Nm sukimosi momentą. Tvirtinimo veržlę reikia priveržti 35–50 Nm jėga.

• Patikrinkite, ar žoliapjovės galvutė ir žoliapjovės apsauginis skydas nėra pažeisti ir neįtrūkę. Pakeiskite žoliapjovės galvutę arba žoliapjovės apsauginį skydą, jei jie yra deformuoti ar įtrūkę.

• Niekada nenaudokite įrenginio be apsauginio skydo arba su netvarkinga apsauga. Prieš užvedant įrenginį, visi dangteliai turi būti teisingai pritvirtinti ir nedeformuoti.

Paleidimas ir sustabdymas

ĮSPĖJIMAS. Prieš užvedant įrenginį turi būti sumontuota sankaba, sankabos dangtelis ir velenas, kitaip dalys gali atsipalaiduoti ir sužeisti jus ar aplinkinius. Prieš užvesdami įrenginį visada paneškite jį toliau nuo degalų pylimo vietos. Įrenginį padėkite ant tvirto pagrindo. Stebėkite, kad pjovimo įranga nieko neužkabintų. Stebėkite, kad pašaliniai asmenys nepatektų į darbo zoną, nes gali kilti sunkių sužeidimų pavojus. Saugus atstumas yra 15 m.

Šaltas variklis

1. Kuro siurblys: Kelis kartus (mažiausiai 10) paspauskite oro šalinimo iš degalų sistemos membraną, kol kuras užpildys sistemą. Membranos nereikia visiškai prispausti.

1. Sklendė: Nustatykite oro sklendės rankenėlę į uždarytos oro sklendės padėtį.

ĮSPĖJIMAS. Paleidžiant variklį, kai oro sklendė yra uždaryta, pjovimo įtaisas iškart pradeda suktis.

1. Kaire ranka spauskite įrenginio korpusą prie žemės (PASTABA! Ne koja.). Suimkite paleidimo rankenėlę, dešine ranka lėtai traukite paleidimo trosą, kol pajusite pasipriešinimą (paleidimo dantukai susikabins), tada patraukite greitai ir stipriai. Niekada nevyniokite starterio lyno sau ant rankos.

PASTABA! Bandydami užvesti variklį, nespauskite akceleratoriaus rankenėlės.

PASTABA! Staigiai nepaleiskite pilnai ištrauktos starterio rankenėlės. Tai gali pakenkti įrenginiui. Kelis kartus patraukite lyną, kol variklis pabandys užsivesti (arba daugiausia 3 kartus).

PALEIDIMAS IR SUSTABDYMAS

1. Varikliui užsivedus arba bandant užsivesti, nuspauskite oro sklendės svirtį į darbo padėtį.
2. Stipriai traukykite starterio lyną, kol variklis užsives.
3. Užvedę variklį, 30 sekundžių palaukite, kol variklis įšils, ir tik tada nuspauskite akceleratorių iki galo.

Visada nuo uždegimo žvakės nuimkite žvakės antgalį.

ĮSPĖJIMAS. Paleidžiant variklį, kai oro sklendė yra uždaryta, pjovimo įtaisas iškart pradeda suktis.

Šiltas variklis

1. Kuro siurblys: Kelis kartus (mažiausiai 10) paspauskite oro šalinimo iš degalų sistemos membraną, kol kuras užpildys sistemą. Membranos nereikia visiškai pripildyti.
2. Kelis kartus patraukite lyną, kol variklis pabandys užsivesti (arba daugiausia 3 kartus).

Akceleratoriaus rankenėlė su akceleratoriaus įjungimo užraktu

Dideli laisvosios eigos sūkiai gaunami pirmiausiai nuspaudus akceleratoriaus užraktą ir akceleratoriaus gaiduką, o po to ir akceleratoriaus įjungimo mygtuką (A). Atleiskite akceleratoriaus užraktą ir akceleratoriaus gaiduką, o vėliau ir akceleratoriaus įjungimo mygtuką. Tokiu būdu suaktyvinama akceleratoriaus funkcija. Tam, kad variklis vėl veiktų laisvąja eiga, nuspauskite akceleratoriaus užraktą ir akceleratoriaus gaiduką.

Sustabdymas

Paspausdami ir atleisdami išjungimo jungiklį, sustabdykite variklį.

ĮSPĖJIMAS! "Stop" rankenėlė automatiškai grįžta į "Start" padėtį. Norint išvengti atsitiktinio užvedimo, atliekant montavimo, patikros ir (arba) priežiūros darbus, būtina

SVARBU!

Šiame skyriuje aprašomos pagrindinės saugos taisyklės dirbant su žoliapjove. Jei tam tikroje situacijoje nežinosite kaip pasielgti, teiraukitės specialisto. Kreipkitės į prižiūrintį prekybos atstovą.

Nedirbkite darbo, kurio nemokate arba jaučiatės nepakankamai kvalifikuotas.

Prieš naudodami įrenginį, jūs turite suprasti skirtumą tarp miško valymo, žolės valymo bei žolės pjovimo.

Esminės saugumo taisyklės

• Apsidairykite aplink:
• Ar šalia nėra žmonių, gyvulių ar kt., kas galėtų trukdyti jūsų darbui šiuo įrenginiu.
• Įsitikinkite, ar įrenginio pjovimo įranga ir nuo pjovimo įrangos lekiančios skiedros nesužalos kitų žmonių, gyvulių ar kitų.

ĮSPĖJIMAS! Niekada nenaudokite įrenginio, jei nelaimės atveju nebūtų kaip išsikviesti pagalbą.

• Nenaudokite pjūklo blogu oru, pavyzdžiui, esant tirštam rūkui, smarkiai lyjant, pučiant stipriam vėjui, per didelius šalčius ir t. t. Darbas per šalčius vargina, be to, dažnai padidina rizikos faktorius, pvz., apledėjusi žemė, nenuspėjama medžio kritimo kryptis ir pan.
• Įsitikinkite, kad galite laisvai stovėti ir judėti. Apžiūrėkite, ar jūsų darbo vietoje nėra kliūčių, pavyzdžiui, išsikišusių medžių šaknų, akmenų, šakų, griovių, jei kartais tektų greitai pasitraukti. Labai atsargiai dirbkite ant stačių šlaitų.

• Pernešant į kitą darbo vietą, variklis turi būti išjungtas. Jei pernešate toliau ar transportuojate, pritvirtinkite apsauginį dangtelį.
• Niekada nenuleiskite įrenginio veikiant varikliui arba besisukant pjovimo įtaisui.

Valymas

• Visada naudokite reikiamą įrangą.
• Įranga visada turi būti gerai sureguliuota.
• Laikykitės saugumo instrukcijų.
• Tinkamai organizuokite darbą.
• Naudodami peilį, variklį visada įjunkite dirbti pilnu pajėgumu.
• Visada naudokite gerai išgaląstas geležtes.
• Venkite akmenų.
• Padirbę kurį laiką, atleiskite akceleratoriaus gaiduką, kad variklis suktųsi laisva eiga.

Ilgalaikis variklio darbas pilnu pajėgumu be apkrovimo gali rimtai pakenkti varikliui.

ĮSPĖJIMAS. Nei naudotojas, nei kas nors kitas neturi teisės bandyti pašalinti nupjautą medžiagą tuo metu, kai variklis ar pjovimo įranga sukasi, kadangi tai gali sąlygoti rimtus sužeidimus. Norėdami pašalinti aplink peilio ašį apsivyniojusią medžiagą, sustabdykite variklį, pjovimo įrangą ir atjunkite uždegimo žvakės laidą, nes gali kilti sužeidimų pavojus. Pabaigus dirbti, kampinė pavara kurį laiką gali būti įkaitusi. Leiskite įrangai atvėsti. Palietę galite nusideginti.

ĮSPĖJIMAS. Saugokitės į orą pakeliamų daiktų. Visada naudokite pripažintus apsauginius akinius. Niekada nesilenkite virš pjovimo įrangos apsaugos. Akmenukai, šiukšlės ir pan. gali pataikyti į akis ir apakinti ar sunkiai jas sužaloti. Neprisileiskite artyn pašalinių asmenų. Vaikai, gyvūnai, žiūrovai ir padėjėjai turėtų būti saugiu 15 m atstumu. Kam nors priartėjus, nedelsdami sustabdykite įrenginį. Niekada nesisukinėkite su įrenginiu prieš tai neįsitikinę, ar už jūsų nieko nėra.

ĮSPĖJIMAS. Kartais tarp apsaugos ir pjovimo įrangos užstringa šakos ar žolė. Prieš valydami visada sustabdykite variklį.

Žolės valymas, naudojant žolės pjovimo peilį

• Žolės pjovimo geležčių ir žolės pjovimo peilių negalima naudoti pjaunant sumedėjusias šaknis.
• Pjaunant visų rūšių aukštą ar stambią žolę, naudojama žolės pjovimo geležtė.
• Žolė pjaunama švysčiojant į šonus, kur sukimasis iš dešinės į kairę yra valymo judesys, o iš kairės į dešinę - grįžimo judesys. Dirbkite kaire peilio puse (tarp 8-os ir 12-os valandos).

• Jei žolės valymo metu geležtė šiek tiek pakreipiama kairėn pusėn, žolė sugula į pradalgę ir tai palengvina, pvz., žolę sugrebti.
• Stenkitės dirbti ritmingai. Stovėkite stabiliai, pėdas šiek tiek pasukę į šorę. Ženkite priekį po grįžimo judesio ir vėl atsistokite stabiliai. Leiskite atraminiam gaubtui lengvai braukti per žemės paviršių. Jis apsaugo geležtę nuo žemės.
• Sumažinkite pašalinių daiktų strigimo aplink peilį pavojų laikydamiesi šių taisyklių:
• Visada dirbkite variklį paleidę visu greičiu. Venkite užkabinti nupjautą žolę grįžtamųjų judesių.

Norėdami surinkti nupjautą žolę, sustabdykite variklį, atsekite diržą ir padėkite įrenginį ant žemės.

Žolės pjovimas su žoliapjovės galvute

Pjovimas

Kampu pasuktą žoliapjovės galvutę laikykite prie pat žemės. Žolę pjauna pats lyno galas. Leiskite lynui laisvai dirbti savo greičiu. Nespauskite lyno dar nenupjautą zoną.

Lynas lengvai ir gražiai nupjauna žolę ir piktžoles prie sienų, tvoros ir medžių bei gėlynų, tačiau gali pažeisti ploną medelių ir krūmų žievę ar tvoros stulpelius.

• Žalos augmenijai pavojų sumažinsite, jei sutrumpinsite lyną iki 10-12 cm ir sumažinsite variklio greitį.

Pjaudami žolę nedirbkite visu pajėgumu - taip lėčiau dėvėsis lynas ir žoliapjovės galvutė.

Skutimas

Valymo technika pašalina visus nepageidaujamus augalus. Kampu pasukta žoliapjovės galvutę laikykite prie pat žemės. Leiskite lyno galui pasiekti žemę aplink medžius, stulpelius, statulas ir pan. SVARBU! Ši technika padidina lyno susidėvėjimo greitį.

Dirbant aplink akmenis, plytas, betoną, palei metalines tvoras lynas dėvisi greičiau negu skutant žolę prie medžių ir medinių tvorų.

Pjovimas

• Žoliapjovė puikiai pasiekia visas vietas ir nupjauna žolę ten, kur sunku prieiti su įprasta vejapjove. Pjaudami žolę lyną laikykite lygiagrečiai su žemės paviršiumi. Stenkitės nespausti žoliapjovės galvutės prie žemės, nes galite sugadinti veją ir įrankį.

Pjaudami stenkitės, kad žoliapjovės galvutė kuo rečiau liestų žemę. Priešingu atveju žoliapjovės galvutė gali greitai sugesti ir susidėvėti.

Šlavinėjimas

• Norint greitai ir lengvai nušluoti žolę tam tikroje vietovėje, galima panaudoti besisukančio lyno ventiliatorių. Lyną laikykite lygiagrečiai su plokščiu paviršiumi, kuris bus šluojamas, ir judinkite įrankį pirmyn ir atgal.

Pjaunant ir šluojant geriausių rezultatų pasieksite leisdami varikliui dirbti visu pajėgumu.

ĮSPĖJIMAS. Nei naudotojas, nei kas nors kitas neturi teisės bandyti pašalinti nupjautą medžiagą tuo metu, kai variklis ar lynas sukasi, kadangi tai gali sukelti rimtus sužeidimus. Norėdami pašalinti aplink varantįjį veleną apsivyniojusią medžiagą, sustabdykite variklį, žoliapjovės galvutę ir atjunkite uždegimo žvakės laidą, nes gali kilti sužeidimų pavojus. Pabaigus dirbti, kampinė pavara kurį laiką gali būti įkaitusi. Leiskite įrangai atvėsti. Palietę galite nusideginti.

ĮSPĖJIMAS. Saugokitės į orą pakeliamų daiktų. Visada užsidėkite akių apsaugos priemones. Niekada nesilenkite virš pjovimo įrangos apsaugos. Akmenukai, šiukšlės ir pan. gali pataikyti į akis ir apakinti ar sunkiai jas sužaloti.

Neprisileiskite artyn pašalinių asmenų. Vaikai, gyvūnai, žiūrovai ir padėjėjai turėtų būti saugiu 15 m atstumu. Kam nors priartėjus, nedelsdami sustabdykite įrenginį.

Įrenginio tarnavimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei įrenginys nebus tinkamai prižiūrimas, o aptarnavimas ir/arba remonto darbai nebus atliekami profesionaliai. Jei jums reikia papildomos informacijos, kreipkitės į artimiausią įgaliotą prekybos atstovą.

Dalys / techninės priežiūros sauga

Prieš atlikdami techninę priežiūrą, atjunkite uždegimo žvakės laidą, išskyrus atvejus, kai reguliuojate karbiuratorių.

ĮSPĖJIMAS. Prieš užvedant įrenginį turi būti sumontuota sankaba, sankabos dangtelis ir velenas, kitaip dalys gali atsipalaiduoti ir sužeisti jus ar aplinkinius.

Karbiuratorius

Veikimas

Karbiuratorius reguliuoja variklio greitį per akceleratorių. Karbiuratoriuje sumaišomas oras ir degalai.

Varžtas T reguliuoja laisvosios eigos apsukas. Jeigu varžtą T suksite pagal laikrodžio rodyklę, laisvieji apsisukimai didės, o jei prieš laikrodžio rodyklę - mažės.

Pagrindinis nustatymas

Išbandant gamykloje, karbiuratorius yra sureguliuojamas. Tikslų reguliavimą turi atlikti apmokytas asmuo.

ĮSPĖJIMAS. Reguliuojant karbiuratorių, pjovimo įtaisas gali suktis. Dėvėkite apsaugines priemones ir laikykitės visų saugos nurodymų. Žiūrėkite, kad pjovimo įtaisas nustotų suktis varikliui veikiant laisvąja eiga. Išjungę įrenginį, prieš nuleisdami jį žemyn, įsitikinkite, kad pjovimo įtaisas sustojo.

ĮSPĖJIMAS! Jei pjovimo įranga sukasi laisvąja eiga, T varžtas turi būti sukamas prieš laikrodžio rodyklę tol, kol pjovimo įranga sustos.

Rekomenduojami laisvosios eigos sūkiai

Žr. skyrių „Techniniai duomenys“.

Rekomenduojamas didž. sūkių skaičius

Žr. skyrių „Techniniai duomenys“.

■ Tikslus laisvosios eigos T sureguliavimas

Jeigu reikia sureguliuoti greitį laisvąja eiga, tai atliekama varžtu T. Pirmiausia laisvosios eigos varžtą T sukite pagal laikrodžio rodyklę, kol pjovimo įranga pradės suktis. Tada sukite varžtą prieš laikrodžio rodyklę tol, kol pjovimo įtaisas sustos. Laisvos eigos greitis bus teisingai sureguliuotas tuomet, kai variklis veiks tolygiai.

visose padėtyse. Turėtų būti nemažas skirtumas iki tokios apsisukimų skaičiaus padėties, kai pjovimo įranga pradeda suktis.

Startinio greičio sūkių reguliavimas

Norint pasiekti teisingus pradinio greičio sūkius, užpakalinėje akceleratoriaus rankenėlės dalyje šalia laidų yra reguliatorius. Šiuo varžtu (4 mm šešiakampis) startinio greičio sūkius galima padidinti arba sumažinti.

Darbo tvarka

1. Įrenginio variklis tegul sukasi laisvąja eiga.
2. Nuspauskite startinio greičio užraktą pagal pateiktą instrukciją „Užvedimas ir išjungimas“.
3. Jei pradinis greitis yra per žemas (iki 4000 aps./min), reguliavimo varžtą A sukite pagal laikrodžio rodyklę, kol pjovimo įranga pradės suktis. Po to reguliavimo varžtą (A) pasukite dar 1/2 sūkio pagal laikrodžio rodyklę.
4. Jei pradinio greičio sūkiai yra per aukšti, reguliavimo varžtą (A) sukite prieš laikrodžio rodyklę, kol pjovimo įtaisas sustos. Po to reguliavimo varžtą (A) pasukite dar 1/2 sūkio pagal laikrodžio rodyklę.

ĮSPĖJIMAS. Jei laisvosios eigos sūkių skaičius negalima sureguliuoti taip, kad pjovimo įranga sustotų, kreipkitės į prižiūrintį prekybos atstovą. Nenaudokite įrenginio tol, kol jis nėra tinkamai nustatytas ar pataisytas.

Duslintuvas

ĮSPĖJIMAS! Duslintuvas su katalizatoriumi skirtas sumažinti kenksmingų medžiagų kiekį išmetamosiose dujose.

PRIEŽIŪRA

(Starterio korpusas pašalintas, kad būtų aiškiau.)

Duslintuvas sumažina garso lygį ir tolyn nuo naudotojo nukreipia išmetamąsias dujas. Išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios, patekusios ant sausų ir degių medžiagų, gali sukelti gaisrą.

Duslintuvuose įtaisytas specialus tinklelis kibirkštims sulaikyti. Tinklelį patikrinti ir, jei reikia, išvalyti turėtų prižiūrintis prekybos atstovas. Pažeistas tinklelis turi būti pakeičiamas.

Jei tinklas dažnai užsikemša, gali reikšti, kad blogai veikia katalizatorius. Dėl duslintuvo patikrinimo kreipkitės į prižiūrintį prekybos atstovą. Užsikimšus tinklui perkaista variklis, gali būti pažeistas cilindras ir stūmoklis.

ĮSPĖJIMAS. Niekada nenaudokite įrenginio su netvarkingu ar atsipalaidavusiu duslintuvu. Patikrinkite, ar duslintuvo varžtai priveržti.

ĮSPĖJIMAS. Duslintuvas su katalizatoriumi būna labai karštas dirbant ir baigus darbą. Tai vyksta ir dirbant tuščiąja eiga. Prisilietus galima nudeginti odą. Nepamirškite ir gaisro pavojaus!

ĮSPĖJIMAS. Duslintuvo viduje yra chemikalų, kurie gali turėti kancerogeninių medžiagų. Venkite kontakto su šiais elementais, jei duslintuvas yra pažeistas.

ĮSPĖJIMAS. Išmetamosiose variklio dujose yra anglies monoksido, galinčio sukelti apsinuodijimą. Todėl neužveskite ir neleiskite mašinai dirbti patalpose arba blogai vėdinamose vietose. Variklio išmetamosios dujos yra karštos, jos gali kibirkščiuoti ir sukelti gaisrą. Todėl niekada neužveskite įrenginio uždarose patalpose ar netoliese degių medžiagų!

Degimo žvakė

Uždegimo žvakės būklei įtakos turi:

• Neteisingai sureguliuotas karbiuratorius.
• Netinkamas degalų mišinys (per daug ar ne tos rūšies alyva).
• Nesvarus oro filtras.

Dėl šių priežasčių ant žvakės elektrodų susidaro apnašos, kurios sąlygoja veikimo sutrikimus ir problemas užvedimo metu.

Jei įrenginiui trūksta galios, jį sunku užvesti, ar jis sunkiai veikia laisvąja eiga, prieš atlikdami kitus veiksmus patikrinkite uždegimo žvakę.

Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite tarpą tarp elektrodų (jis turi būti 0,6 mm). Uždegimo žvakę reikia keisti po apytiksliai mėnesio darbo arba, jei reikia, anksčiau.

ĮSPĖJIMAS. Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo žvakė gali smarkiai sugadinti stūmoklį ir cilindrą.

Oro filtras

Oro filtras turi būti reguliariai valomas nuo dulkių ir purvo, siekiant išvengti:

• karbiuratoriaus gedimų
• užvedimo problemų, galios sumažėjimo, bereikalingo variklio dalių dėvėjimosi, per didelių degalų sąnaudų

Oro filtrą valykite kas 25 valandas arba dažniau, jei darbo vieta yra neįprastai dulkėta.

Oro filtro valymas

Atsukite oro filtro dangtelį ir išimkite filtrą. Plaukite švariame šiltame vandenyje su muilu. Visą nuskalaukite. Prieš įstatant filtrą atgal, gerai jį išdžiovinkite.

Ilgiau naudotas oro filtras pilnai nebeišsivalo. Todėl jį reikia reguliariai pakeisti nauju. Pažeistas oro filtras turi būti iš karto pakeičiamas.

Kampinė pavara

Kampinė pavara yra pakankamai gerai sutepta gamykloje. Tačiau prieš pradėdami naudoti įrenginį, reikėtų patikrinti, ar pavara yra pripildyta tepalo 3/4 jos tūrio. Naudokite specialų tepalą. Paprastai tepalo nereikia keisti, nebent, kai kampinė pavara remontuojama.

Žolės pjovimo įtaiso ir žolės pjovimo peilių galandimas

ĮSPĖJIMAS. Prieš pradėdami bet ką dirbti su pjovimo įranga, visada pirmiausia išjunkite variklį. Net atleidus akceleratoriaus gaiduką, kurį laiką dar sukasi. Prieš pradėdami dirbti prie šios įrangos, įsitikinkite, kad pjovimo įranga visiškai sustojo, ir nuo žvakės nuimkite laidą.

Norėdami teisingai pagaląsti, žiūrėkite į pjovimo įrangos įpakavimą. - Pjovimo geležtė ir peilis galandami paprasta plokščia dilde. - Vienodai galąskite visas briaunas, kad būtų išlaikyta pusiausvyra.

ĮSPĖJIMAS. Visada išmeskite sulenktą, kreivą, trūkusią, suskilusią ar kitaip pažeistą geležtę. Niekada nesistenkite ištiesinti ir vėl naudoti geležtės. Naudokite tik originalias nurodyto tipo geležtes.

Priežiūros grafikas

Žemiau pateiktas įrenginio priežiūros darbų sąrašas. Daugelis punktų yra aprašyti skyrelyje "Priežiūra". Naudotojas gali atlikti tik tokius priežiūros ir taisymo darbus, kurie aprašyti šioje naudojimo instrukcijoje. Sudėtingesnius darbus turi atlikti licencijuotų techninės priežiūros dirbtuvių darbuotojai.

■ Kas savaitę atliekama techninė priežiūra:

• Išvalykite įrenginį išoriškai.
• Patikrinkite, ar akceleratoriaus gaiduko užraktas ir akceleratoriaus gaidukas veikia saugiai.
• Patikrinkite, ar veikia stop mygtukas.
• Patikrinkite, ar varikliui sukantis laisvąja eiga, nesisuka pjovimo įranga.
• Išvalykite oro filtrą. Pakeiskite jį, jei būtina.
• Patikrinkite, ar apsauginis pjovimo įtaiso skydas nepažeistas ir neįskilęs. Smūgio deformuotą ar iškilusią apsauginį pjovimo įtaiso skydą pakeiskite.
• Patikrinkite, ar nedeformuota ir neįskilusi žoliapjovės galvutė. Jei reikia, pakeiskite žoliapjovės galvutę.
• Patikrinkite, ar pjovimo įtaiso tvirtinimo veržlė yra tinkamai priveržta.
• Patikrinkite, ar veržlės ir varžtai yra priveržti.
• Patikrinkite, ar nėra kuro nutekėjimo iš variklio, bako ar kuro žarnelių.

■ Kas mėnesį atliekama techninė priežiūra:

• Patikrinkite starterį ir jo trosą.

• Nuvalykite uždegimo žvakę išorėje. Išimkite ją ir patikrinkite tarpą tarp elektrodų. Padarykite, kad tarpelis būtų 0,6 mm, arba pakeiskite žvakę. Žiūrėkite, ar žvakė turi taip vadinamą radijo trikdžių slopinimą.
• Išvalykite karbiuratorių iš išorės ir sritį aplink jį.
• Patikrinkite, ar kampinė pavara yra užpilta 3/4 alyvos. Jei trūksta, papildykite specialiu tepalu.
• Patikrinkite, ar neužterštas kuro filtras, o kuro žarnelė nesutrūkusi ar kitaip pažeista. Pakeiskite ją, jei būtina.
• Patikrinkite visus laidus ir jungtis.
• Patikrinkite, ar nesusidėvėjusi sankaba, sankabos spyruoklės ir sankabos būgnelis. Jei reikia, pakeiskite licencijuotose techninės priežiūros dirbtuvėse. Degimo žvakės keitimas – žiūrėkite, ar žvakė turi taip vadinamą radijo trikdžių slopinimą.
• Išvalykite arba pakeiskite duslintuvo kibirkščių sulaikymo tinklelį.

Variklis

Cilindro darbinis tūris, cm³ 28

Cilindro skersmuo, mm 35

Stūmoklio eiga, mm 28,7

Tuščiosios eigos greitis, aps./min 2800-3200

Rekomenduojamas maks. greitis, aps./min 11000

Darbinio veleno greitis, r/min 8000

Didžiausia variklio galia pagal ISO 7293, kW 0,8

Duslintuvas su katalizatoriumi Taip

Apsisukimų skaičiumi reguliuojama degimo sistema Taip

Uždegimo sistema

Degimo žvakė NGK BPMR6A

Tarpas tarp elektrodų, mm 0,6

Kuro / tepimo sistema

Degalų bako talpa, cm³ 343

Svoris

Svoris be kuro, pjovimo įrankių ir apsaugos, kg 5,21

Triukšmo emisijos (žr. 1 pastaba)

Garso galios lygis, išmatuotas dB(A) 106

Garso galios lygis, garantuojamas LwA dB(A) 114

Triukšmo lygiai (žr. 2 pastaba)

Tolygus garso slėgio lygis ties naudotojo ausimis, išmatuotas pagal EN/ISO

11806 ir ISO 22868, dB(A)

Su originaliu žolės pjovimo peiliu 94

Su originalia žoliapjovės galvute 95

Vibracijos lygiai (žr. 3 pastabą)

Ekvivalentiniai vibracijos lygiai (a_{ν ,ed}), išmatuoti pagal EN ISO 11806 ir

ISO 22867, m/s²

Su originaliu kairiuoju / dešiniuoju žolės pjovimo peiliu 4,21/4,23

Su originalia kairiąja / dešiniąja žoliapjovės galvute 5,89 / 4,61

1 pastaba. Triukšmas, sklindantis į aplinką, išmatuotas kaip garso galia (lWA) pagal EB direktyvą 2000/14/EB. Pateiktas įrenginio garso stiprumo lygis buvo išmatuotas naudojant didžiausią garsą sukeliantį originalų pjovimo įtaisą. Skirtumas tarp garantuojamosios ir matuojamosios garso galios yra tas, kad pagal Direktyvą 2000/14/EB garantuojamoji garso galia apima ir matavimo rezultatų sklaidą bei nukrypimus tarp skirtingų to paties modelio įrenginių. 2 pastaba: Pateiktuose duomenyse apie ekvivalentinį įrenginio garso slėgio lygį yra 1 dB (A) tipinė statistinė sklaida (standartinis nuokrypis). 3 pastaba: Pateiktuose atitinkamo vibracijos lygio duomenyse yra 1 m/s² tipinė statistinė sklaida (standartinis nuokrypis).

Modelis 129R (M10 kairinis veleno sriegis) - centrinė peilio / pjovimo įtaiso kiaurymė, Ø 25,4 mm

Pripažinti priedai	Tipas	Pjovimo jtaisas / apsauginis skydas, dalies Nr.
Žolès pjovimo peilis / Žolès pjovimo itaisas	Žolè, 255-4, 1 col. (Ø 250, 4 dantukai)	504001303 / 580446606
Žoliapjovès galvuté	T25 (Ø 2,4-2,7 mm lynas)	537338306 / 580446606

ATITIKTIES DEKLARACIJA

Išdavė, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel.: [phone].

"Husqvarna AB" prisima visišką atsakomybę už šioje deklaracijoje įvardytą gaminį – žoliapjovę ir (arba) krūmapjovę, platformą (-as) A05328CBHV reprezentuojantis modelis 129R, kurio serijos numeriai yra nuo 2014 metų.

Platformos numeris ir modelio numeris yra aiškiai teksto pavidalu nurodyti modelio duomenų plokštelėje. Taip pat joje nurodyti metai ir tolesni serijos numeriai.

Šioje deklaracijoje įvardytas minėtas gaminys atitinka šias Europos Tarybos direktyvas:

2006/42/EB direktyva dėl mašinų, 2006 m. gegužės 17 d. 2004/108/EB direktyva dėl elektromagnetinio suderinamumo, 2004 m. gruodžio 15 d. 2000/14/EB direktyva dėl triukšmo emisijos į aplinką, 2000 m. gegužės 8 d.

Kaip nurodyta V priede, nustatytosios garso vertės pateikiamos naudojimo instrukcijos techninių duomenų lape.

Pritaikyti tokie standartai:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007.

Bendrovė „TUV Rheinland N.A.“ atliko neatlygintiną tyrimą bendrovės „Husqvarna AB“ vardu ir pateikia AM72140165 – EB komisijos 2006/42/EB direktyvos dėl mašinų atitikties sertifikatą. Šis sertifikatas galioja visoms gamybos vietoms ir kilmės šalims, nurodytoms gaminio etiketėje. Tiekiama žoliapjovė ir (arba) krūmapjovė atitinka tyrime naudotą pavyzdį.

Pasirašyta bendrovės „Husqvarna AB“, Huskvarna, Švedija, 2013-12-27

Ronnie E. Goldman, inžinerijos direktorius. (Įgaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentaciją.)
