Toote tüüp	Võsalõikur
Mark	Husqvarna
Mudel	129RJ
Kaal (ilma kütuse ja varustuseta)	5,21 kg
Silindri maht	28 cm³
Maksimaalne võimsus (ISO 7293)	0,8 kW
Tühikäigu pöörlemissagedus	2 800 - 3 200 p/min
Väljundvõlli maksimaalne pöörlemissagedus	11 000 p/min
Kütusepaagi maht	343 cm³
Kütus	Kahetaktiline pliivaba bensiini ja õli segu (50:1)
Süüteküünal	NGK BPMR6A, vahe 0,6 mm
Mõõdetud helivõimsuse tase	106 dB(A)
Garanteeritud helivõimsuse tase	114 dB(A)
Vibratsioon vasak/parem käepide (rohulabaga)	4,21 / 4,23 m/s²
Vibratsioon vasak/parem käepide (umbrohupäraga)	5,89 / 4,61 m/s²
Peamised funktsioonid	Umbrohutõrje, võsatõrje, metsa puhastamine
Ühilduvad lõikeseadmed	Rohulaba Ø 250 mm (4 hammast), umbrohupära T25 (niit 2,4-2,7 mm)
Ohutus	Gaasilukustus, seiskamisnupp, pritsmekaitse, kiirvabastusega rakmed
Tavaline hooldus	Õhufiltri puhastamine (iga 25 h), küünla kontroll (igakuiselt), nurkülekande määrimine

Korduma kippuvad küsimused - 129RJ HUSQVARNA

Kuidas käivitada külma mootorit?

Aktiveerige kütusepump (umbes 10 vajutust), tõmmake õhuklappi, asetage masin maapinnale, seejärel tõmmake aeglaselt starterit kuni tundate takistust, seejärel tõmmake jõuliselt. Mootor peaks käivituma 3-5 katse järel. Laske enne gaasi andmist 30 sekundit soojeneda.

Millist bensiini/õli segu kasutada?

Kasutage 2% (50:1) pliivaba bensiini (oktaanarv ≥ 90) ja kvaliteetse kahetaktilise õli segu (soovitatav: Husqvarna XP). Ärge kunagi valmistage ette rohkem kui ühe kuu tarbimiseks.

Kuidas reguleerida tühikäigu pöördeid?

Keerake karburaatori T-kruvi: päripäeva tühikäigu suurendamiseks, vastupäeva vähendamiseks. Lõikeseade ei tohi tühikäigul pöörelda. Kui see pole võimalik, pöörduge töökotta.

Kuidas teritada rohulaba?

Kasutage lamedat ühekordset viili. Lihvige lõikeservi ühtlaselt tasakaalu säilitamiseks. Vahetage laba, kui see on paindunud, pragunenud või katki. Kandke kindaid ja peatage mootor enne.

Kuidas vahetada umbrohupära niiti?

Võtke pea lahti, kerige niit (läbimõõt 2,4-2,7 mm) ühtlaselt ja tugevalt trumlile. Pange pea tagasi. Laske niidil mõned ööd vees leotada, et see kõveneks.

Milliseid ohutuskaugusi tuleb järgida?

Hoidke kasutaja ja iga inimese või looma vahel minimaalselt 15 meetrit. Kandke alati isikukaitsevahendeid: kiiver, kõrvaklapid, prillid, kindad, saapad ja pikad riided.

Kuidas hoida masinat pärast kasutamist?

Tühjendage kütusepaak, puhastage masin, eemaldage süüteküünla kork juhusliku käivitumise vältimiseks ja kasutage transpordilabakaitset. Hoida kuivas ja õhutatud kohas.

Miks lõikeseade tühikäigul pöörleb?

Tühikäik on liiga kõrge. Vähendage seda keerates T-kruvi vastupäeva kuni tööriista seiskumiseni. Kui probleem püsib, võib karburaator vajada professionaalset peenhäälestust.

Milline on võsalõikuri müratase?

Mõõdetud helivõimsuse tase on 106 dB(A) ja garanteeritud tase 114 dB(A). Kandke alati heakskiidetud kõrvakaitsmeid, et vältida kuulmiskahjustusi.

Kuidas saada heitmete garantiid?

Garantii katab heitmetega seotud osi (karburaator, süüteküünal, sumbuti jne) 2 aastat. Säilitage hoolduse tõendid. Võtke ühendust volitatud HCOP keskusega numbril 1-800-487-5951 (USA) või 1-800-805-5523 (Kanada).

KASUTUSJUHEND 129RJ HUSQVARNA

HOIATUS! Selle toote mootori heitgaasid sisaldavad kemikaale, mis põhjustavad California osariigile teadaolevalt vähki, sünnidefekte või teisi paljunemisvõimet kahjustavaid mõjusid.

Enne käivitamist tuleb meeles pidada järgmist:

Lugege kasutusjuhend hoolikalt läbi.

HOIATUS! Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasuta alati originaalosi. Lubamatud muudatused ja varuosad võivad põhjustada raskeid või isegi eluohtlikke kehavigastusi operaatorile ja teistele.

HOIATUS! Puhastussaag, võsalõikur või trimmer võivad olla vale või hooletu käsitsemise korral ohtlikud ja põhjustada kasutajale või teistele isikutele tõsiseid või eluohtlikke vigastusi. Äärmiselt oluline on käesolev kasutusjuhend läbi lugeda ja selle sisust aru saada.

HOIATUS! Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse. Sellepärast tuleb alati kanda heakskiidetud kõrvaklappe.

HOIATUS! Puhastussaed, võsalõikurid ja trimmerid võivad olla ohtlikud.

Enne seadme kasutamist lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.

Kasutage alati turvanina ja libisemisvastase tallaga jalatseid, ümber keha istuvaid riideid, tugevaid pikki pükse ja pikkade varrukatega pluuse, vastupidavaid libisemisvastaseid kindaid, udukindlaid ohutusega kaitseprille või näomaski, heakskiidetud kaitsekiivrit ja kuulmiskaitset (kõrvatropid või -klapid).

Inimesed, kellel on pikad juuksed, peaksid need (isikliku ohutuse huvides) kinni panema.

Seadme kasutaja peab tagama, et töö ajal ei viibiks lõikurist 15 m kaugusel ühtegi inimest ega looma.

Olge tähelepanelik lenduvate ja tagasipõrkuvate esemete suhtes.

Väljundvõlli max pöörlemiskiirus, p/min

Rohuteradega seade võib jõuliselt kõrvale viskuda, kui terad puutuvad vastu liikumatut eset. Tera võib amputeerida käe või jala. Veenduge alati, et teised inimesed ja loomad oleksid masinast vähemalt 15 meetri kaugusel.

Nooled, mis näitavad käepideme paigaldamise piire.

Helirohutase 7,5 m kaugusel Australia eeskirjade kohaselt.

Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Masina müratase on toodud tehniliste andmete jaotises ja sildil.

Toode vastab EL kehtivatele direktiividele.

Toode vastab kehtivatele Euraasia vastavuse direktiividele.

Toode vastab Australia elektromagnetilise ühilduvuse (EMU) eeskirjadele.

Kasutage pliivaba bensiini ja kahetaktioli vahekorras 50:1 (2%).

Ülejäänud seadmel toodud sümbolid/tähised vastavad erinevates riikides kehtivatele sertifitseerimisnõuetele.

MIS ON MIS?

Mis on mis?

1. Lõiketera
2. Määrdeaine täitekork
3. Nurkreduktor
4. Lõikeosa kaitsekate
5. Vars
6. Juhtraud
7. Gaasihoovastik
8. Seiskamisuliti
9. Gaasihoova sulgur
10. Rakmeklamber
11. Silindri kate
12. Käviti käepide
13. Kutusepaak
14. Ohuklapp
15. Kutusepump
16. Ohufiltri kaas
17. Juhtraua reguleerimine
18. Kinnitusmutter
19. Tugiaarik
20. Tugikuppel
21. Vedamisketas
22. Trimmeripea
23. Padrunvõti
24. Transportkaitse
25. Kuuskantvõti
26. Splint
27. Kanderihmad
28. Stardigaasinupp
29. Gaasikaabli seadistamine
30. Kasutusjuhend

Tähtis

• Puhastussaag, võsalõikur või trimmer võivad olla vale või hooletu käsitsemise korral ohtlikud ja põhjustada kasutajale või teistele isikutele tõsiseid või eluohtlikke vigastusi. Äärmiselt oluline on käesolev kasutusjuhend läbi lugeda ja selle sisust aru saada. Seade on ette nähtud ainult muru pügamiseks, rohu niitmiseks ja/või metsa puhastamiseks.
• Ainukesed tarvikud selle mootoriga kasutamiseks on meie soovitatud lõikeosad, mis on toodud peatükis „TEHNILISED ANDMED”.
• Ärge kasutage seadet, kui olete väsinud, tarvitanud alkoholi või võtnud ravimeid, mis võivad mõjutada teie nägemis-, otsustus- või koordinatsioonivõimet.
• Ärge kasutage seadet eriti rasketes ilmastikutingimustes, väga külma, väga tuulise või niiske ilmaga. Kandke isiklikku kaitsevarustust. Vt suuniseid jaotisest „Isikukaitsevahendid”.
• Ärge kunagi kasutage masinat, mille konstruktsiooni on muudetud.
• Ärge kunagi kasutage vigastatud seadet. Järgige seadme kontrollimisel ja hooldamisel kasutusjuhendi nõudeid. Teatud hooldustoiminguid tohib teha ainult vastava väljaõppe saanud spetsialist. Vt suuniseid jaotisest „HOOLDUS”.
• Enne käivitamist peavad kõik kaitsed ja katted olema õigesti paigaldatud. Veenduge, et süüteküünla kate ja süütejuhe on kahjustamata. Vastasel juhul võite saada elektrilöögi.
• Seadme kasutaja on kohustatud jälgima, et inimesed ja loomad ei tuleks töö ajal lähemale kui 15 m. Kui samas kohas töötab mitu kasutajat, on ohutu kaugus vähemalt 15 meetrit.

HOIATUS! Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Tõsiste või surmaga lõppevate kahjustuste riski vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne seadme kasutamist nõu oma arsti ja implantaadi tootjaga.

HOIATUS! Vale lõikeosa kasutamine või valesti paigaldatud lõiketera võib suurendada õnnetuste ohtu.

HOIATUS! Ärge laske lastel seadme lähedale tulla ega seadet kasutada! Kuna seadmel on vedruga seiskamislüliti ja seda saab väikesel kiirusel kerge vaevaga käivituskäepidemest käivitada, võib mõnikord ka laps suuta seadme käima panna. See tähendab ohtu raskete vigastuste tekkeks. Sellepärast tuleb seadmelt eemaldada süütepea, kui seade jääb järelevalveta.

Isiklik kaitsevarustus

HOIATUS! Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei välista õnnetusi, kuid vähendab vigastuse astet. Paluge edasimüüjalt abi õige kaitsevarustuse valimisel.

HOIATUS! Kui kasutate kuulmiskaitset, olge tähelepanelik hüüete ja hoiatussignaalide suhtes. Eemaldage kõrvaklapid kohe, kui mootor on seiskunud.

Kiiver

Kiivrit tuleb kanda juhul, kui lõigatav võsa on kõrgem kui 2 m.

■ Kuulmiskaitse

Kasutage alati heaks kiidetud kaitseprille. Visiiri kasutamisel tuleb lisaks kasutada kaitseprille, mis vastavad standardile EN 166 Euroopas, ANSI Z87 Ameerika Ühendriikides ja CSA Z94 Kanadas.

Kindad

Vajaduse korral tuleb alati kanda kindaid, nt lõikepeade paigaldamisel.

ÜLDISED OHUTUSEESKIRJAD

Saapad

Kandke libisemisvastaseid hea haardega saapaid.

Riietus

Kandke vastupidavast materjalist riideid ning hoiduge liiga avaratest rõivastest, mis võivad põõsastesse ja okstesse takerduda. Seadmega töötamisel kandke alati tugevaid pikki pükse. Ärge kandke ehteid, lühikesi pükse, lahtisi jalatseid ega käige paljajalu. Jälgige, et lahtised juuksed ei ulatuks õlgadeni.

■ Esmaabikomplekt

Esmaabikomplekti peavad kandma kaasas puhastussaagide, võsalõikurite ja trimmerite kasutajad.

Masina ohutusvarustus

Selles jaotises kirjeldatakse masina ohutusvarustust, selle otstarvet ning seda, kuidas teostada kontrolle ja hooldust, et tagada seadme nõuetekohane töö. Jaotises "MIS ON MIS?" on näha varustuse paiknemine seadmel.

Kui seadet ei hooldata õigesti ja korrapäraselt ja seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida oht õnnetuste tekkeks. Lisateabe saamiseks võtke ühendust lähima hooldustöökojaga.

TÄHTIS! Seadme hooldus ja parandamine nõuab eraldi väljaõpet. Eriti oluline on see seadme ohutusvarustuse puhul. Kui seade ei vasta allpool toodud nõuetele, viige see hoolduspunkti. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme müüja ei tegele hooldusega, paluge tal juhatada teid lähimasse hoolduspunkti.

HOIATUS! Ärge kasutage kunagi seadet, mille ohutusvarustus on vigane.

Kontrollige ja hooldage seadet vastavalt käesolevas jaotises kirjeldatud suunistele. Kui masin ei vasta ohutusnõuetele, tuleb seda lasta parandada hooldustöökojas.

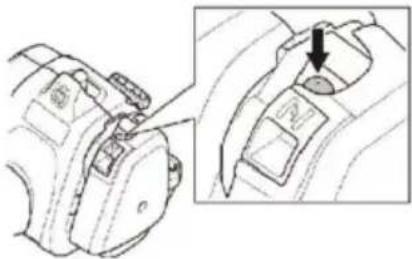

Gaasihoova sulgur

Gaasihoova sulgur on mõeldud gaasihoovastiku juhusliku kasutamise vältimiseks. Kui vajutate

sulgurit (A) (st haarate käepidemest), vabaneb gaasihoovastik (B). Käepidemest lahti lastes lähevad nii gaasihoovastik kui sulgur tagasi algasendisse. Seda liigutust juhivad kaks iseseisvat tagasitõmbevedru. Gaasihoovastik sulgeb automaatselt tühikäigule kohe, kui lased käepideme käest.

Veenduge, et gaasihoova sulguri vabastamisel lülitub gaasihoovastik tühikäiguasendisse.

Vajutage gaasihoova sulgurit ning veenduge, et see liigub pärast vabastamist tagasi algasendisse.

Veenduge, et gaasihoovastik ja gaasihoova sulgur liiguvad vabalt ning tagastusvedrud töötavad korralikult.

Vt sisemiseid jaotisest "Käivitamine". Käivita seade ja anna täisgaasi. Lase gaasihoovastik lahti ja kontrolli, et lõikeosa jääks täiesti seisma. Kui lõikeosa pöörleb, kui gaasihoovastik on tühikäiguasendis, tuleb kontrollida karburaatori tühikäigu seadistust. Vt sisemiseid jaotisest "HOOLDUS".

ÜLDISED OHUTUSEESKIRJAD

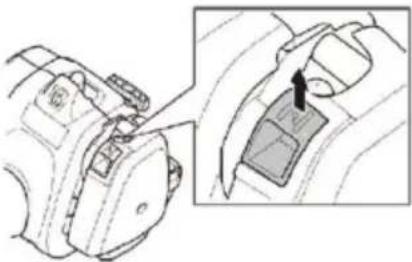

Seiskamislüliti

Veenduge, et mootor jääb seisma, kui vajutate seiskamislüliti alla ja lasete selle lahti.

Lõikeosa kaitsekate

Selle kaitse ülesandeks on kaitsta seadme kasutajat tagasipaiskuvate esemete eest. Samuti takistab see operaatorit lõikeosa vastu puutumast.

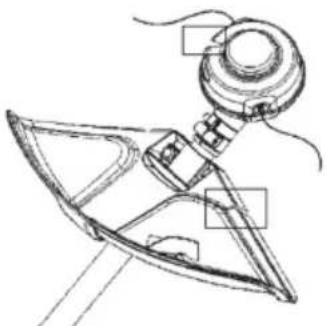

Vaata, et kaitsekate oleks vigastusteta ja seal poleks pragusid. Vaheta kaitsekate välja, kui see on saanud löögi või on pragunenud.

Kasuta ettenähtud lõikeosa kaitsekatet. Vt jaotist "TEHNILISED ANDMED".

HOIATUS! Lõikeosa ei tohi mingil juhul kasutada, paigaldamata heakskiidetud kaitsekatet. Vt jaotist „TEHNILISED ANDMED". Vale või vigane kaitsekate võib põhjustada inimestele tõsiseid vigastusi.

Valesti keritud trimmerijõhvi või vale lõikeosa kasutamine suurendab vibratsiooni.

HOIATUS! Tugeva vibratsiooniga töötamine võib põhjustada vereringe- või närvikahjustusi, eriti neil, kel on vereringehäireid. Pöördu arsti poole, kui ilmneb nähte, mis võivad olla vibratsioonist põhjustatud. Sellisteks nähtudeks on näiteks tundetus, surin, torkiv tunne, valu, nõrkus, muutused nahavärvis või naha seisukorras. Nimetatud nähtused esinevad tavaliselt sõrmedes, kaelabades ja randmetes. Oht on suurem külma korral.

Rakmete kiirvabastus

Rakmete esiküljel on kergesti juurdepääsetav kiirvabastus, mis võimaldab teil hädaolukorras end seadmest ja rakmetest vabastada.

Vt suuniseid jaotisest "Rakmete reguleerimine".

Kontrolli, kas rakmed asetsevad õigesti. Kui rakmed ja seade on korda seatud, kontrolli kiirkinnituse töötamist.

Summuti

Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootoriheitgaasid operaatorist eemale.

ETTEVAATUST! Summuti on varustatud katalüsaatoriga, mille ülesandeks on vähendada kahjulike heitgaaside hulka.

Sooja ja kuiva kliimaga riikides on suur tuleoht. Seetõttu on osa summuteid varustatud sademeid püüdva võrguga. Kontrolli, kas Sinu lõikur on sellise seadmega varustatud.

ÜLDISED OHUTUSEESKIRJAD

Summutite puhul on väga oluline järgida seadme hooldamise ja kontrollimise suuniseid. Ära kasuta kunagi vigastatud summutiga seadet.

Kontrollige regulaarselt, et summuti on korrektselt seadmele kinnitatud.

HOIATUS! Katalüsaatorsummuti on kasutamise ajal ja ka peale seismajäämist väga kuum. See kehtib ka tühikäigu puhul. Selle puudutamine võib tekitada naha põletust. Ärge unustage tuleohtu.

HOIATUS! Mootoriheitgaasid sisaldavad vingugaasi, mis võib põhjustada vingumürgitust. Ärge käivitage ega kasutage masinat siseruumides või halva ventilatsiooniga kohtades.

HOIATUS! Mootoriheitgaasid on kuumad ja võivad sisaldada sademeid, mis võivad tekitada tulekahju. Ärge käivitage masinat kunagi siseruumides ega kergsüttiva materjali lähedal.

■ Kinnitusmutter

Mõnede lõikeosade kinnitamiseks kasutatakse kinnitusmutrit.

Kinnikeeramisel keeratakse mutrit lõikeosa pöörlemisele vastassuunas. Lahtikeeramiseks keeratakse mutrit lõikeosa pöörlemissuunas. (Mutter on vasakkeermega.) Keerake mutter padrunvõtmega kinni.

Kinnitusmutri nailonlukusti ei tohi olla nii kulunud, et seda saab keerata näppudega. Lukusti takistus peab olema vähemalt 1,5 Nm. Pärast mutri ligikaudu kümnekordset kinnikeeramist tuleb see välja vahetada.

Lõikeosa

Käesolev peatükk räägib õige lõikeseadme valimisest ja selle hooldamisest, et:

Vähendada tagasiviskumise ohtu. - Tagada seadme maksimaalne töövõimekus. - Pikendada lõikeseadme eluiga.

TÄHTIS!

• Lõikeosasid tohib kasutada ainult meie soovitatud kaitsekatetega! Vt jaotist "TEHNILISED ANDMED".
• Vaadake lõikeosa kasutusjuhendist trimmerijõhvi õiget paigaldamist ning õige läbimõõduga jõhvi valimist. Jälgige, et lõiketera hambad oleksid teritatud. Järgi meie soovitusi. Vaata ka lõiketera pakendil toodud õpetust.
• Säilitage õiget lõiketera seadistust. Järgi meie juhiseid ja kasuta soovitatud teritusmalli.

HOIATUS! Lülitage mootor alati välja, enne kui hakkate lõikeosa kallal töötama. Veenduge, et lõikeosa on lõpetanud pöörlemise. Ühendage süütejuhe süüteküünla küljest lahti.

HOIATUS! Vale lõikeosa või valesti teritatud lõiketera kasutamine suurendab tagasilöögiohtu.

Lõikeosa

Rohuterad ja rohunoad on mõeldud jämeda rohu lõikamiseks.

Trimmeripea on mõeldud rohu trimmimiseks.

Üldised eeskirjad

Lõikeosasid tohib kasutada ainult meie soovitatud kaitsekatetega! Vt jaotist „TEHNILISED ANDMED”.

Jälgige, et lõiketera hambad oleksid teritatud. Järgige meie juhiseid ja kasutage soovitatud teritusmalli. Valesti teritatud või vigastatud lõiketera on ohtlik kasutada.

ÜLDISED OHUTUSEESKIRJAD

Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Vigastatud või pragudega lõikeosad tuleb välja vahetada.

Rohunugade ja rohuterade teritamine

Järgige lõikeosa pakendil toodud teritamisjuhiseid. Nii lõikenuga kui ka lõiketera teritatakse lihtlameviliga. - Teritage kõiki servi ühtlaselt, et säilitada tera tasakaal.

HOIATUS! Tera tuleb alati uue vastu vahetada, kui see on paindunud, kõver, pragunenud, murdunud või teisiti vigastada saanud. Ärge üritage kunagi kõverat tera sirgeks teha, et seda uuesti kasutada. Kasutage alati ainult ettenähtud tüüpi originaalterasid.

Trimmeripea

TÄHTIS! Jälgige alati, et jõhv oleks keritud trumlile ühtlaselt ja tugevalt, vastasel juhul tekivad seadmes tervisele kahjulikud vibratsioonid.

• Kasutage ainult soovitatud lõikeosasid. Vt jaotist "TEHNILISED ANDMED".
• Üldiselt nõuab väiksem seade väiksemaid trimmeripäid ja vastupidi. Põhjuseks on asjaolu, et trimmimise ajal peab mootor heitma jõhvi trimmeripeast radiaalselt eemale ning samas olema võimeline panema vastu lõigatava rohu takistusele.
• Tähtis on ka jõhvi pikkus. Sama läbimõõduga pikem jõhv nõuab võimsamat mootorit kui lühike jõhv.
• Kontrolli, et trimmerikaitse peal asetsev nuga ei oleks vigastatud ega kadunud. See lõikab jõhvi pikkuse õigeks.
• Jõhvi eluea pikendamiseks võib selle paariks päevaks vette panna. Selge läheb jõhv sitkemaks ja vastupidavamaks.

KOKKUPANEK

MÄRKUS. Veenduge, et seade on õigesti kokku pandud, nagu on käesolevas juhendis näidatud.

Juhtraua paigaldamine

1. Keera lahti kruvi gaasikäepideme tagumisel osal.
2. Asetage gaasikäepide juhtraua paremale poole (vt joonist).
3. Sobita kinnituskruvi auk gaasikäepidemel juhtraua auguga.
4. Pane kruvi käepideme tagumisse osasse aukutagasi.
5. Keera kruvi läbi käepideme ja juhtraua. Pingutage veel kord kruvi.
6. Paigalda kinnitusdetailid vastavalt joonisele.

HOIATUS! Juhtraua kinnitusdetailid tuleb kinnitada varrel olevate noolte vahele, et tagada ohutu tööasend.

HOIATUS! Võsalikuri kasutamisel tuleb see alati korralikult rakmete külge kinnitada. Vastasel juhul ei saa te võsalikurit ohutult juhtida. Selle tagajärjeks võib olla iseenda või teiste vigastamine. Ära kunagi kasuta rakmeid, millel on kiirkinnitus katki.

Rakmeid ja juhtrauda tuleb reguleerida enne seadme kasutamist ning ainult siis, kui mootor seisab.

Rakmeklambri kinnitamine

1. Asetage ülemine rakmeklamber varre peale ja alumine rakmeklamber varre alla. Joondage pealmise ja alumise klambri kruviaugud.

Klamber tuleb kinnitada varrel olevast noolest kõrgemale (vt joonist).

MÄRKUS. Enne kruvide kinnitamist paigutage gaasitross alumise rakmeklambri soonde.

Rakmete esiküljel on kergesti juurdepääsetav kiirvabastus. Kiirvabastust tuleb kasutada mis tahes hädaolukorras, kus peate end masinast ja rakmetest vabastama.

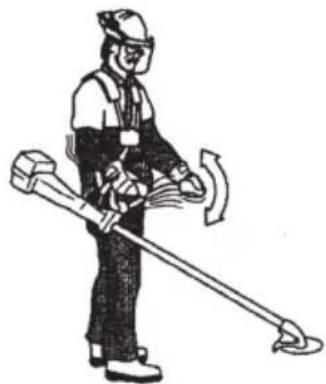

Ühtlane koormus õlgadel

Õigesti reguleeritud rakmed ja masin muudavad töö palju lihtsamaks.

Pange rakmed selga. Reguleerige kanderihmu, kuni leiate mugava tööasendi. Pingutage külgrihmasid nii, et raskus jaotuks ühtlaselt mõlemale õlale.

MÄRKUS. Seadme korralikuks tasakaalustamiseks võib olla vaja muuta rakmeklambri asukohta varrel.

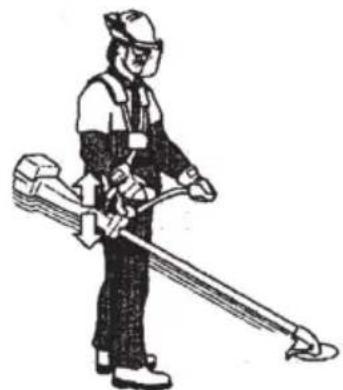

Õige kõrgus

Reguleerige rakmed nii, et lõikeosa oleks maapinnaga paralleelne.

KOKKUPANEK

Õige tasakaal

Toetage lõikeosa kergelt maha. Rõhutera kasutamisel peab see jääma umbes 10 cm maapinnast kõrgemale, et vältida kokkupuudet kivide jms. Reguleerige rakmeklambri asukohta nii, et seade oleks õigesti tasakaalus.

• Lõikeosa paigaldamisel on äärmiselt tähtis, et vedamisketta/tugiääriku kõrgem osa rakenduks õigesti lõikeosa keskavasse. Valesti monteeritud lõikeosa võib põhjustada tõsiseid ja/või eluohtlikke vigastusi.

HOIATUS! Lõikeosa ei tohi mingil juhul kasutada, paigaldamata heakskiidetud kaitsekatet. Vt jaotist „TEHNILISED

ANDMED". Vale või vigane kaitsekate võib põhjustada inimestele tõsiseid vigastusi.

TÄHTIS! Rohutera kasutamisel tuleb masin varustada õige juhtraua, lõiketera kaitsekatte ja rakmetega.

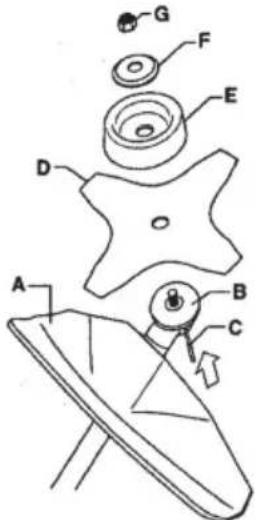

Lõiketera kaitsekatte, rohutera ja rohunoa paigaldamine

1. Haakige lõiketera kaitsekate / kombikaitse (A) varrel olevasse kinnituskohta ja kinnitage poldiga.

ETTEVAATUST! Kasuta soovitatud terakaitset. Vt. ptk. Tehnilised andmed.

1. Monteeri vedamisketas (B) väljuvale võllile.
2. Vea teravõlli ringi kuni üks vedamisketta aukudest ühtib reduktori auguga.
3. Pane aku splint (C), et võll sukuks.
4. Pane lõiketera (D), tugikuppel (E) ning tugiäär (F) väljaulatuvale võllile.
5. Monteerige mutter (G). Kinnita mutter momendiga 35-50 Nm (3,5-5 kpm). Kasutage tööriistakomplekti kuuluvat padrunvõtit. Hoidke võtme vart lõiketera kaitsekatte võimalikult lähedal. Mutri pingutamiseks keerake võtit pöörlemissuunale vastupidises suunas (TÄHELEPANU: vasakkeere).

Trimmerikaitse ja trimmeripea paigaldamine

1. Paigalda trimmeripeaga töötamiseks ettenähtud kaitsekate (A). Kaitsekate/kombikaitse pannakse varre ümber ja kinnitatakse kruviga (L).

1. Monteeri vedamisketas (B) väljuvale võllile.
2. Keerake vart, kuni üks vedamikettas olevatest aukudest on kohakuti vastava auguga reduktori korpuses.
3. Pange aku splint (C), et võll liikustuks.
4. Keerake külge trimmeripea (H) pöörlemissuunale vastupidises suunas.

1. Demonteerimine toimub vastupidises järjekorras.

Ohutusnõuded kütuse käsitsemisel

Ära käivita seadet:

Kui kütust on sattunud seadmele. Puhasta see ära ja lase jägil ära aurustuda. Kui kütust on sattunud teie kehale või riietele, vahetage riided. Pese puhtaks kehaosad, kuhu on sattunud kütust. Pese vee ja seebiga. Kui seadmest pihkub kütust. Kontrolli korrapäraselt, et kütust ei lekiks kütusepaagi korgi vahelt või voolikust.

Transport ja hoiustamine

• Ära hoia seadet ega kütust seal, kus pihkumise korral kütuseaurud võivad kokku puutuda sädemete või lahtise tulega, näit. masinate, elektrimootorite, releede, lülitite, soojaveekatelde jt. seadmete läheduses.
• Hoia ja transpordi kütust selleks ettenähtud nõus.
• Lase kütuse- ja õlipaak täiesti tühjaks, enne kui jätad seadme pikaks ajaks seisma. Paluge lähimast bensiinijaamast abi sobiva paiga leidmisel vana kütuse kasutuselt kõrvaldamiseks.
• Enne pikemaajalist hoiustamist tuleb seade korralikult puhastada ja hooldada.
• Lõikeosa transpordikaitse peab olema paigaldatud, kui seadet ei kasutata või see viiakse teise kohta.
• Et ära hoida seadme tahtmatut käivitamist, tuleb süütepea kindlasti eemaldada, kui seadmele tehakse hooldust, kui seade jääb valveta või hoitustatakse.
• Kinnitage masin transportimise ajaks.

HOIATUS! Ole ettevaatlik kütuse käsitsemisel. Väldi tule-, plahvatus- ja sissehingamisohte.

Kütus

ETTEVAATUST! Seadmel on kahetaktiline mootor, mis vajab töötamiseks alati bensiini ning kahetaktioli segu. Et segu oleks õige, tuleb mõõta segatava õli kogus väga täpselt. Väiksemate koguste segamisel mõjutavad ka väikesed kõrvalekalded õli koguses oluliselt segu koostist.

HOIATUS! Kütus ja kütuseaurud on väga tuleohtlikud ning võivad põhjustada ohtlikke kahjustusi sissehingamisel või nahale sattumisel. Olge ettevaatlik kütuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kütust hästi õhutatavas kohas.

Bensiin

ETTEVAATUST! Kasutage ainult kvaliteetset bensiini ja õli segu (vähemalt 90-oktaaniline).

Võimaluse korral kasutage keskkonnasäästlikku nn alkülaatbensiini.

• Soovituslik madalaim oktaanarv on 90. Kui kasutate 90-st madalama oktaanarvuga kütust, võib mootor hakata kopitama. See võib mootorit kahjustada ja põhjustada tõsiseid mootoririkkeid.
• Pidevalt kõrgetel pööretel töötades on soovitatav kasutada kõrgema oktaanarvuga bensiini.

Kahetaktioli

• Parima jõudluse ja mootori vastupidavuse tagamiseks on soovitatav kasutada õli Husqvarna XP, mis on loodud spetsiaalselt meie õhkjahutusega kahetaktilistele mootoritele. Kasutage kütuse segamiseks ainult kvaliteetset täissünteetilist kahetaktioli.
• Ärge kasutage kunagi vesijahutusega mootoritele mõeldud kahetaktioli, näiteks paadimootorite õli (TCW).
• Ära kasuta kunagi neljataktilise mootori õlisid.

Segamine

• Segamise vahekord on 50:1.
• Kasutage bensiini ja õli omavaheliseks segamiseks alati puhast anumat, mis on ette nähtud kütuse jaoks.
• Esiteks valage anumasse alati pool segatavast bensiinist. Lisage kogu õlikogus. Segage (loksutage) kütusesegu segamini. Lisage ülejäänud bensiin.
• Segage (loksutage) kütusesegu hoolikalt enne seadme kütusepaagi täitmist.

Bensiin, I Kahetaktiði, ml
4 (1) 77 (2,6)
8 (2) 154 (5,2)

• Ärge segage korraga rohkem kütust, kui on üheks korraks vaja.
• Kui seade jääb pikemaks ajaks seisma, tuleb kütusepaak tühjendada ja puhastada.

HOIATUS! Katalüsaatorsummuti on kasutamise ajal ja ka pärast seiskamist

KÜTUSE KÄSITSEMINE

väga kuum. See kehtib ka tühikäigul töötamisel. Olge tuleohu suhtes tähelepanelik, eriti tuleohtlike ainete ja/või gaaside läheduses töötamisel.

Tankimine

HOIATUS! Järgnevad ettevaatusabinõud vähendavad tuleohtu.

• Ärge suitsetage kütuse läheduses ega pange sinna midagi kuuma.
• Enne kütuse lisamist seisake alati mootor.
• Enne kütuse lisamist seisake alati mootor ja laske sellel mõni minut jahtuda. Kütuse lisamisel avage kütusepaagi kork ettevaatlikult, et üleliigne rõhk väljuks aeglaselt.
• Pärast kütuse lisamist keerake kütusepaagi kork korralikult kinni.
• Enne seadme käivitamist viige see alati tankimiskohast eemale.
• Puhkke kütusepaagi korgi ümbrus puhtaks. Mustus kütusepaagis tekitab mootori töös häireid. Jälgi, et kütus oleks korralikult segunenud, selleks loksuta iga kord enne kütusepaagi täitmist kütusenõu.

KÄIVITAMINE JA SEISKAMINE

Kontroll enne käivitamist

Veenduge, et lõiketera hammaste vahele või keskkava juurde ei oleks tekkinud pragusid. Tavaliselt on selliste pragude põhjuseks see, et teritamisel lükatakse viiliga hammaste vahele teravad nurgad või töötatakse nuri kettaga. Pragulised kettad tuleb välja vahetada.

• Kontrolli, ega tugiäärde pole tekkinud pragusid liiga kõvast kinni keeramisest või ülekoormamisest. Praguline tugiäärik tuleb välja vahetada.

• Kontrolli, et kinnitusmutter oleks kinni. Mutter peab olema kinnitatud vähemalt pöördemomendiga 1,5 Nm. Mutri kinnitamisel peab pöördemoment olema 35 - 50 Nm.

• Kontrolli trimmeripead ja kaitsekatet, kas selles pole märgata kahjustusi. Kui on näha pragusid või vigastusi, vaheta trimmeripea ja kaitsekate välja.

• Ära kasuta seadet ilma kaitsekatteta või vigastatud kaitsekattega.
• Enne seadme käivitamist tuleb kontrollida, et kõik katted oleksid paigaldatud ja neil poleks kahjustusi.

Käivitamine ja seiskamine

HOIATUS! Sidur, sidurikate ja võll tuleb paigaldada enne seadme käivitamist, vastasel juhul võivad osad lahti tulla ja tekitada kehavigastusi.

Enne seadme käivitamist viige see alati tankimiskohast eemale. Paiguta seade kindlale alusele. Jälgi, et lõikeosa ei puudutaks kõrvalisi esemeid.

Veenduge, et tööpiirkonnas ei viibiks kõrvalisi isikuid, vastasel juhul esineb tõsiste vigastuste oht. Ohutu kaugus on 15 m.

Külm mootor

1. Kütusepump: vajutage korduvalt (umbes 10 korda) kütusepumba kummipõllele, et kütus liiguks põide. Põis ei pea olema täiesti täis.

1. Õhuklapp: viige õhuklapp käivitusasendisse.

HOIATUS! Kui õhuklapi regulaator on mootori käivitamisel õhuklapiasendis (choke), hakkab lõikeosa kohe pöörlema.

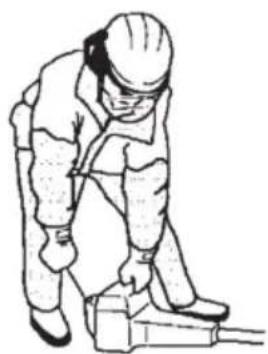

1. Suruge seadme kere vastu maad vasaku käega. (NB! Mitte jalaga.) Võtke käiviti käepidemest kinni, tõmmake käivitusnöör parema käega aeglaselt välja, kuni tunnete vastupanu (käiviti hambad haakuvad), ning seejärel tõmmake nööri kiiresti ja tugevalt. Käivitusnööri ei tohi kerida käe ümber.

MÄRKUS! Ärge pigistage mootorit käivitades gaasihoovastikku.

MÄRKUS! Ärge tõmmake käivitusnööri täies pikkuses välja, ärge laske käiviti käepidet lahti, kui see on väljatõmmatud asendis. See võib seadmele vigastusi tekitada. Tõmmake nööri, kuni mootor hakkab käivituma (või maksimaalselt kolm tõmmet).

KÄIVITAMINE JA SEISKAMINE

1. Kui mootor käivitub või selle käivitamiskatsel, vajutage õhuklapi hoob alla tööasendisse.
2. Tõmmake tugevasti käivitusnöörist, kuni mootor käivitub.
3. Kui mootor on käivitunud, laske sel enne täisgaasi rakendamist 30 sekundit soojeneda.

Soe mootor

1. Kütusepump: vajutage korduvalt (umbes 10 korda) kütusepumba kummipõllele, et kütus liiguks põide. Põis ei pea olema täiesti täis.
2. Tõmmake nööri, kuni mootor hakkab käivituma (või maksimaalselt kolm tõmmet).

Gaasihoova sulguriga gaasikäepidemed

Stardigaasi andmiseks vajutage esmalt gaasihoova päästikut ja gaasihooba vastikku ning seejärel stardigaasinuppu (A). Pärast käivitumist vabastage gaasihoova päästik ja gaasihoob ning lõpuks stardigaasinupp. Sellega on stardigaas aktiveeritud. Mootori seadmiseks tühikäigule vajutage uuesti gaasihoova päästikut ja gaasihooba vastikku.

■ Seiskamine

Mootori seiskamiseks vajutage seiskamislülitit ja vabastage see.

ETTEVAATUST! Seiskamislüliti läheb ise lähteasendisse. Et vältida seadme tahtmatut käivitamist, tuleb monteerimistööde, remondi ja hoolduse ajaks võtta süüteküünlalt süütepea.

HOIATUS! Kui ohuklapp on mootori käivitamisel suletud asendis, hakkab lõikeosa kohe pöörlema.

TÄHTIS!

Käesolev jaotis käsitleb põhilisi ohutuseeskirju trimmeritega töötamisel. Kui olukord on teile tundmatu, katkestage töö ja paluge spetsialistidelt abi ja nõu. Pöörduge kohaliku hooldusesinduse poole.

Ära tee töid, milleks Sul puudub väljaõpe või kogemused.

Enne seadme kasutamist pead teadma, mis vahe on metsa puhastamisel, rohu niitmisel ja muru pügamisel.

Põhilised ohutuseeskirjad

• Vaata ringi:
• Tee kindlaks, et tööpiirkonnas ei oleks inimesi, loomi ega midagi muud, mis võiks häirida sinu kontrolli seadme üle.
• Hoolitse selle eest, et inimesed või loomad ei puudutaks lõikeosa ega saaks vigastada lõikeosast eemale paiskuvate esemete poolt.

ETTEVAATUST! Ära kasuta kunagi seadet olukordades, kus sa ei saa kutsuda abi õnnetuse korral.

• Hoidu seadme kasutamisest halva ilmaga. Ära tööta paksu udu, kõva vihma, tuule või pakase korral. Halva ilmaga töötamine väsitab ja sellega kaasneb muid ohte, nagu libe maapind, puu ootamatu langemissuund jne. Veenduge, et saate turvaliselt seista ja liikuda. Vaata, et läheduses ei oleks takistusi, nagu juuri, kive, oksi, kraave jne., mis takistaksid sind juhul, kui peaksid olema sunnitud kiiresti liikuma. Ole eriti ettevaatlik mäeküljel töötades.

Lülita mootor välja, kui viid seadet ühest paigast teise. Pikema transpordi puhul kasuta alati transpordikaitset. - Ärge pange masinat kunagi maha, kui mootor töötab või lõikeosa pöörleb.

Lõikamistehnika algteadmised

• Kasuta alati sobivat varustust. Kanna hoolt, et varustus oleks alati õigesti reguleeritud. Jälgi ohutuseeskirju. Organiseerige oma tööd hoolikalt.
• Alusta lõikamist vaid siis, kui tera pöörleb täispööretel.
• Kasuta alati hästi teritatud terasid.

Väldi kivisse lõikamist. Vähenda pöördeid tühikäigule peale igat tööoperatsiooni. Kui mootor töötab täiskäigul pikemat aega ilma koormuseta, võib tekkida raskeid mootorivigastusi.

HOIATUS! Kui mootor töötab või lõikeosa pöörleb, ei tohi lõigatud materjali ära võtta ei seadme kasutaja ega keegi teine, sest see võib viia tõsiste õnnetusteni. Seisake mootor ja lõikeosa ning ühendage süütejuhe süüteküünla küljest lahti, enne kui hakkate eemaldama lõiketera võlli külge jäänud materjali, sest vastasel juhul võite end vigastada. Pärast kasutamist jääb nurkreduktor mõneks ajaks kuumaks. Laske sellel jahtuda. Seda puudutades võite end põletada.

HOIATUS! Hoiduge lendu paisatud objektide eest. Kasutage alati heaks kiidetud kaitseprille. Ärge kummarduge vaatama kaitsekatte taha! Kivid ja muud esemed või osakesed võivad lennata silma ja põhjustada ohtlikke kahjustusi või isegi pimedaks jäämist. Tagage, et kõrvalised isikud on ohutus kauguses. Lapsed, loomad, pealtvaatajad ja abistajad peaksid viibima väljaspool 15-meetrist ohutustsooni. Seisake masin kohe, kui keegi läheneb. Ära pööra end koos seadmega ringi, enne kui oled veendunud, et sinu taga ohutustsoonis ei viibi kedagi.

HOIATUS! Mõnikord jäävad oksad, rohi või puud kaitse ja lõikeosa vahele kinni. Puhastamise eel seisake alati mootor.

Rohu niitmine rohuteraga

• Jämedamate tüvede lõikamiseks ei tohi kasutada rohunuga või rohutera.
• Igаsuguse kõrge või jämeda rohu puhul kasutatakse rohutera.
• Rohi niidetakse maha kulgsuunalise edasi-tagasi liikumisega, mille käigus niitmine toimub paremalt vasakule liikumisel ja vasakult paremale liikumisega jõutakse tagasi algasendisse. Lõigake lõiketera vasaku poolega (kella 8 ja 12 vahel).

TÖÖVÕTTED

Kui kallutada lõiketera rohu niitmisel veidi VASAKULE, koguneb rohi kaarde, kergendades selle kokkukogumist, näiteks riisumist. - Püüa töötada rütmiliselt. Seisa kindlalt, jalad harkis. Liigu algasendisse tagasiviimise järel edasi ning võta uuesti kindel asend. - Lase tugikuppel vastu maad. Selle ülesanne on kaitsta lõiketera maasse tungimast. - Lõigatava materjali lõiketera ümber keerdumise ohu vähendamiseks järgige järgmisi suuniseid.

• Tööta alati täisgaasiga.
• Algasendisse tagasiviimisel väldi kokkupuudet lõigatud materjaliga.
• Enne lõigatud materjali kokkukogumist seiska mootor, võta seade rakmetest välja ja pane maha.

Lõikepeaga muru niitmine

Pügamine

• Hoidke trimmerit nurga all maapinna suhtes. Lõikav osa on jõhvi ots. Laske jõhvil omas tempos töötada. Ärge suruge jõhvi kunagi lõigatavasse materjali.

• Jõhv eemaldab kergesti rohu ja umbrohu seinte, aedade, puude ja piirete äärest, kuid samas võib vigastada puude ja põõsaste tundlikku koort ning aiaposte. Vähendamaks taimestiku vigastusi, lühendage jõhv 10–12 cm pikkuseks ja vähendage mootori pöördeid.
• Trimmimisel ei tohiks kasutada täisgaasi, sest nii peab jõhv kauem vastu ja trimmeripea kulub vähem.

Koplamine

• Puhkimistehnikat kasutades kõrvaldate kõik soovimatud taimed. Hoia trimmeripea veidi kõrgemal maapinnast ja kalluta seda. Laske jõhvil puude, postide, sammaste jms läheduses vastu maad lüüa. TÄHTIS! See tehnika suurendab jõhvi kulumist.

Töötades vastu kive, tellist, betooni, metallaeda jne kulub jõhv kiiremini ja seda peab tihedamini ette söötma kui kokkupuutes puude ja puuaedadega.

Lõikamine

• Trimmer on mõeldud muru lõikamiseks, millele on tavapärase muruniidukiga keeruline juurde

pääseda. Hoidke nööri lõikamise ajal maaga paralleelselt. Ärge suruge trimmeripead vastu maapinda, kuna see võib vigastada muru ja seadet.

Vältige normaalsel lõikamisel trimmeripea pidevat kontakti maapinnaga. See võib vigastada ja kulutada trimmeripead.

Puhkimine

• Pöörlevat nööri võib kasutada kiireks ja lihtsaks puhkimiseks. Hoidke nööri puhitava ala kohal paralleelselt ja liigutage seadet edasi-tagasi.

Lõikamisel ja puhkimisel pead töötama täisgaasil, et saavutada head tulemust.

HOIATUS! Masina kasutaja ega keegi teine ei tohi proovida lõigatud materjali ära koristada, kui mootor alles töötab või trimmerinöör pöörleb, kuna see võib tekitada tõsiseid vigastusi. Seisake mootor ja trimmeripea ning ühendage süütejuhe süüteküünla küljest lahti, enne kui hakkate eemaldama lõiketera võlli külge jäänud materjali, sest vastasel juhul võite end vigastada. Pärast kasutamist jääb nurkreduktor mõneks ajaks kuumaks. Laske sellel jahtuda. Seda puudutades võite end põletada. HOIATUS! Hoiduge lendu paisatud objektide eest. Kasutage alati kaitseprille. Ärge kummarduge vaatama kaitsekatte taha! Kivid ja muud esemed või osakesed võivad lennata silma ja põhjustada ohtlikke kahjustusi või isegi pimedaks jäämist. Tagage, et kõrvalised isikud on ohutus kauguses. Lapsed, loomad, pealtvaatajad ja abistajad peaksid viibima väljaspool 15-meetrist ohutustsooni. Seisake masin kohe, kui keegi läheneb.

Kui seadet ei hooldata õigesti ja korrapäraselt ja seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida oht õnnetuste tekkeks. Kui vajate täiendavat teavet, pöörduge lähima volitatud hooldusesinduse poole.

Seadme/hooldustööde ohutus

Enne hooldustööde teostamist lahutage süüteküünal, välja arvatud karburaatori reguleerimise korral.

HOIATUS! Sidur, sidurikate ja võll tuleb paigaldada enne seadme käivitamist, vastasel juhul võivad osad lahti tulla ja tekitada kehavigastusi.

Karburaator

Seadmetöö

Karburaator juhib gaasihoovastiku kaudu mootori pöördeid. Karburaatoris seguneb kütus õhuga.

T-kruvi reguleerib gaasihoovastiku asendit tühikäigul. Keerake T-kruvi päripäeva, et suurendada tühikäigu pöörete arvu, ja vastupäeva, et vähendada tühikäigu pöörete arvu.

Algreguleerimine

Karburaatori algseadistus tehakse tehases testimise käigus. Peenreguleerimist tohib teostada vastava väljaõppega asjatundja.

HOIATUS! Karburaatori reguleerimisel võib lõikeosa pöörelda. Kandke kaitsevarustust ja järgige kõiki ohutussuuniseid. Veenduge, et lõikeosa jääb seisma, kui mootor on tühikäigul. Seadme väljalülitamisel veenduge, et lõikeosa on seisma jäänud, enne kui seadme maha panete.

ETTEVAATUST! Kui mootor on tühikäigul ja lõikeosa pöörleb, tuleb keerata tühikäigu reguleerimise kruvi T vastupäeva, kuni lõikeosa seiskub.

Soovituslik pöörete arv tühikäigul:

vt jaotist "Tehnilised andmed".

Soovit. pörete arv täiskäigul:

Tühikäigu pöörete arvu T peenreguleerimine

Reguleerige tühikäigu pöörete arvu tühikäigu reguleerimise kruvi T abil, kui on vaja uuesti reguleerida. Kõigepealt keerake T-kruvi päripäeva, kuni lõikeosa hakkab pöörlema. Seejärel keerake kruvi vastupäeva, kuni lõikeosa seiskub.

Tühikäigupöörded on õigesti reguleeritud, kui mootor töötab igas asendis ühtlaselt. Selle pöörete arvuni, mil lõikeosa pöörlema hakkab, peab jääma korralik varu.

Stardigaasi pöörete seadistamine

Stardigaasi pöörde seadistamiseks kasutatakse regulaatorit, mis asub stardigaasi käepideme tagumises osas juhtme lähedal. Seda 4 mm kruvi keerates seadistatakse pöörlemiskiirust suuremaks või väiksemaks.

1. Lase seadmel töötada tühikäigul.
2. Vajuta stardigaasi päästikule, nagu kirjeldatud alajaotuses Käivitamine ja seiskamine.
3. Kui stardigaasi pöördeid on liiga vähe (alla 4000 p/min), keerake kruvi (A) päripäeva, kuni lõikeosa hakkab pöörlema. Seejärel keerake kruvi (A) veel pool pööret päripäeva.
4. Kui stardigaasi pöördeid on liiga palju, keerake kruvi (A) vastupäeva, kuni lõikeosa jääb seisma. Seejärel keerake kruvi (A) veel pool pööret päripäeva.

HOIATUS! Kui tühikäigu pöördeid ei saa reguleerida nii, et lõikeosa jääb seisma, võtke ühendust hooldusesindusega. Ärge kasutage seadet enne, kui see on korralikult reguleeritud või parandatud.

Summuti

ETTEVAATUST! Summuti on varustatud katalüsaatoriga, mille ülesandeks on vähendada kahjulike heitgaaside hulka.

(Käiviti korpus on eemaldatud selguse huvides)

Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootoriheitgaasid operaatorist eemale. Heitgaasid on kuumad ja

HOOLDUS

võivad sisaldada sademeid, mis võivad tekitada tulekahju, kui läheduses on kergesti süttivaid esemeid.

Summutid on varustatud spetsiaalse sademeid püüdva võrguga. Laske võrku kontrollida ja vajaduse korral puhastada hooldusesinduses. Kahjustatud võrk tuleb välja vahetada.

Kui võrk on sageli ummistunud, võib see olla signaaliks, et katalüsaator ei tööta täisvõimsusel. Summuti kontrollimiseks võtke ühendust hooldusesindusega. Kui võrk on ummistunud, kuumeneb seade üle ning tagajärjeks on silindri ja kolvi kahjustused.

HOIATUS! Katalüsaatorsummuti on kasutamise ajal ja ka peale seismajäämist väga kuum. See kehtib ka tühikäigu puhul. Selle puudutamine võib tekitada naha põletust. Olge tuleohu suhtes tähelepanelik!

HOIATUS! Mootoriheitgaasid sisaldavad vingugaasi, mis võib põhjustada vingumürgitust. Ärge käivitage ega kasutage masinat siseruumides või halva ventilatsiooniga kohtades. Mootoriheitgaasid on kuumad ja võivad sisaldada sademeid, mis võivad tekitada tulekahju. Seetõttu ärge käivitage masinat kunagi ruumis sees ega tuleohtlike materjalide ligidal!

Süüteküünal

• valesti seadistatud karburaator;
• vale kutusesegu (liiga palju õli või vale õli);
• maardunud õhufilter.

Need tegurid tekitavad setteid süüteküünla elektroodidel ja võivad põhjustada tõrkeid ning käivitusraskusi.

Väikese võimsuse, raske käivitamise või ebaühtlase tühikäigu puhul kontrollige alati kõigepealt süüteküünalt, enne kui rakendate teisi meetmeid.

Kui süüteküünal on must, puhastage see ning kontrollige, et elektroodide vahe oleks 0,6 mm. Vahetage süüteküünal pärast kuudepikkust kasutamist või vajaduse korral varem.

ETTEVAATUST! Kasutage alati soovitatud tüüpi süüteküünalt. Vale süüteküünal võib vigastada kolbi või silindrit.

Õhufilter

Puhasta õhufiltrit korrapäraselt tolmust ja mustusest, vältimaks:

• karburaatori rikkeid;
• käivitamisraskusi;
• mootori võimsuse vähenemist;
• mootori osade asjatut kulumist;
• liigset kütusekulu.

Puhasta õhufiltrit peale 25 tunnist tööd, tolmusemates töötingimustes tihedamini.

- Õhufiltri puhastamine

Eemalda õhufiltri kaitse ja demonteeri õhufilter. Pese õhufilter soojas seebilahuses puhtaks. Loputa korralikult. Enne filtri tagasipanekut veendu, et see on kuiv.

Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Sellepärast tuleb see korrapäraselt uuega asendada. Vigastatud õhufilter tuleb kohe välja vahetada.

Nurkreduktor

Nurkreduktor on tehases täidetud piisava määrdekogusega. Enne seadme kasutuselevõttu tuleb aga siiski kontrollida, et reduktor oleks 3/4 ulatuses määrdega täidetud. Kasutage spetsiaalset määret. Tavaliselt pole nurkreduktori määret vaja asendada, välja arvatud remondi puhul.

Rohunugade ja rohuterade teritamine

HOIATUS! Lülita alati mootor välja, enne kui hakkad lõikeosaga midagi tegema. See jätkab pöörlemist ka peale seda, kui oled gaasihoova vastiku lahti lasknud. Veendu, et lõikeosa on täielikult seiskunud ning ühenda süütejuhe enne tööde alustamist süüteküünla küljest lahti.

HOOLDUS

Järgi lõikeosa pakendil toodud teritamisjuhiseid. - Nii lõikenuga kui ka lõiketera teritatakse lihtlameviiliga. - Teritage kõiki servi ühtlaselt, et säilitada tera tasakaal.

HOIATUS! Tera tuleb alati vahetada uue vastu, kui see on paindunud, kõver, pragunenud, murdunud või teisiti vigastatud. Ära ürita kunagi kõverat tera sirgeks teha, et seda uuesti kasutada. Kasuta alati ainult ettenähtud tüüpi originaalterasid.

Hooldusskeem

Alljärgnevas on toodud seadme hooldustööde nimekiri. Enamike tööde kohta on antud ka kirjeldus osas Hooldus. Seadme kasutaja võib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamad tööd laske teostada volitatud töökojas.

Iganädalane hooldus

• Puhasta seade väljastpoolt.
• Kontrolli, et gaasihoovastiku pidur ja gaasihoovastik töötaksid ohutult.
• Kontrolli, kas seiskamislüliti toimib.
• Vaata järele, et lõikeosa ei pörleks tühikäigul.
• Puhasta õhufilter. Vajaduse korral vaheta välja. Veenduge, et lõikeosa kaitsekate ei oleks kahjustada saanud ega pragunenud. Vahetage kaitsekate välja, kui see on saanud lööke või on pragunenud.
• Kontrolli, et trimmeripea oleks vigastamata ja seal poleks pragusid. Asenda vajaduse korral trimmeripea uuega. Veenduge, et lõikeosa kinnitusmutter on korralikult kinni.
• Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud.
• Kontrolli, et mootorist, kütusepaagist ja -voolikutest ei pihkuks kütust.

■ Igakuine hooldus

• Kontrolli starterit ja starterinööri.

Iga-aastane hooldus

• Puhastage süüteküünal väljastpoolt. Võta küünal maha ja kontrolli elektroodide vahekaugust. Reguleerige vahekauguseks 0,6 mm või vahetage süüteküünal välja. Kontrolli, et küünaldel oleks raadiohäirete kaitse.
• Puhastage karburaatori välispind ja selle ümbrus.
• Kontrolli, et nurkreduktor oleks 3/4 ulatuses määrdeainega täidetud. Lisa vajadusel vastavat määret.
• Kontrollige, kas kütusefilter on puhas ja kütusevoolik terve. Vajaduse korral vahetage välja.
• Kontrolli kõik juhtmed ja ühendused.
• Kontrollige sidurit, sidurivedrusid ja -trumlit, ega neil pole kulumise jälgi. Vajaduse korral laske need volitatud töökojas välja vahetada. Vahetada süüteküünal. Kontrolli, et küünaldel oleks raadiohäirete kaitse.
• Tee summuti sädemeptüüdja võrk puhtaks või vaheta välja.

TEHNILISED ANDMED

Mootor

Silindrimaht, cm³ 28

Silindri läbimõõt, mm 35

Käigu pikkus, mm 28,7

Pöörlemiskiirus tühikäigul, p/min 2800-3200

Elektroodide vahe, mm 0,6

Kütuse-/määrimissüsteem

Kütusepaagi maht, cm³ 343

Kaal

Seadme kaal ilma kütuse, lõikeosa ja kaitsekatteta, kg 5,21

Müratasemed (vt 1. märkust)

Müra võimsustase, dBA 106

Müra võimsustase, garanteeritud LWA dB(A) 114

Müratasemed (vt 2. märkust)

Ekvivalentne helirõhutase kasutaja kõrva juures, mõõdetud EN/ISO 11806 ja ISO 22868 järgi, dB(A)

22868 järgi, dB(A)

Originaalse murulõiketeraga

Muruniiduki originaalpeaga

Vibratsioonitasemed (vt 3. märkust)

Käepidemete ekvivalentsed vibratsioonitasemed (a,veq), mõõdetud EN ISO 11806 ja ISO 22867 järgi, m/s²

11806 ja ISO 22867 järgi, m/s²

Originaalse vasak-/parempoolse murulõiketeraga

Originaalse vasak-/parempoolse muruniidukipeaga

94

95

4,21/4,23

5,89/4,61

1. Märkus. Müra emissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (VA) vastavalt EL direktiivile 2000/14/EÜ. Seadme antud müratase mõõdeti enim müra tekitava originaalsaagimisseadme kasutamisel. Erinevus garanteeritud ja mõõdetud helivõimsustaseme vahel seisneb selles, et direktiivi 2000/14/EÜ alusel hõlmab garanteeritud helivõimsustase ka mõõtmistulemuste dispersiooni ja kõrvalekaldeid sama mudeli erinevate seadmete vahel.
2. Märkus. Antud andmetel seadme helirõhutaseme ekvivalendi kohta on statistiline tüüphälve 1 dB(A) (standardne kõrvalekalle).
3. markus. Ekvivalentse vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 1 m/s².

Mudel 129R (M10 LH väliskeermed) lõiketerade/-nugade keskava 25,4 mm

Heakskiidetud lisavarustus	Tüüp	Lõikeosa/kaitsekate, tootenr
Rohutera/rohunuga	Grass 255-4 1" (Ø 250 neli hammast)	504001303 / 580446606
Trimmeripea	T25 (Ø 2,4☐2,7 mm jöhv)	537338306 / 580446606

VASTAVUSDEKLARATSIOON

Väljastaja nimi: Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel [phone].

Husqvarna AB kannab ainuvastutust käesoleva avalduse objekti eest: trimmer ja/või võsalõikur, platvorm A05328CBHV mudelil 129R vastavalt alates 2014. aasta seerianumbritest.

Platvormi- ja mudelinumber on märgitud selgelt andmeplaadile koos aastaarvu ja sellele järgneva seerianumbriga.

Ülalkirjeldatud avalduse objekt vastab järgmistes nõukogu direktiivides toodud nõuetele:

2006/42/EÜ, masinadirektiiv, 17. mai 2006; 2004/108/EÜ, elektromagnetilise ühilduvuse direktiiv, 15. detsember 2004; 2000/14/EÜ, müradirektiiv, 8. mai 2000.

Vastavalt lisale V on deklareeritud helitaseme väärtused toodud kasutusjuhendi tehniliste andmete lehel.

Rakendatud on järgmisi standardeid:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

TÜV Rheinland N.A. on teostanud Husqvarna AB tellimusel vabatahtliku ekspertiisi ja väljastanud vastavusdeklaratsiooni AM72140165 vastavalt EL Nõukogu masinadirektiivile 2006/42/EÜ. Sertifikaat kehtib kõikidele tootel viidatud tootmiskohtadele ja päritoluriikidele. Komplekti kuuluv murutrimmer ja/või võsalõikur vastab näidisele, mis läbis ekspertiisi.

Allkirjastatud järgmise ettevõtte nimel: Husqvarna AB, Huskvarna, Rootsi, 27.12.2013.

Ronnie E. Goldman, tehnikaosakonna direktor (Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja)
