Produkttype	Buskrydder
Mærke	Husqvarna
Model	129RJ
Vægt (uden brændstof og udstyr)	5,21 kg
Cylindervolumen	28 cm³
Maksimal effekt (ISO 7293)	0,8 kW
Tomgangshastighed	2 800 - 3 200 o/min
Maksimalt omdrejningstal for udgangsakslen	11 000 o/min
Brændstoftankens kapacitet	343 cm³
Brændstoftype	Blyfri benzin / 2-taktsolieblanding (50:1)
Tændrør	NGK BPMR6A, gap 0,6 mm
Målt lydeffektniveau	106 dB(A)
Garanteret lydeffektniveau	114 dB(A)
Vibration venstre/højre håndtag (græsklinge)	4,21 / 4,23 m/s²
Vibration venstre/højre håndtag (ukrudtshoved)	5,89 / 4,61 m/s²
Vigtigste funktioner	Ukrudtsbekæmpelse, buskrydning, skovrydning
Kompatible skæreudstyr	Græsklinge Ø 250 mm (4 tænder), ukrudtshoved T25 (tråd 2,4-2,7 mm)
Sikkerhed	Gashåndtagsspærre, stopknap, sprøjtebeskyttelse, hurtigfrigørelsessele
Rutinemæssig vedligeholdelse	Rengøring af luftfilter (hver 25. time), kontrol af tændrør (månedligt), smøring af vinkelgearkasse

Ofte stillede spørgsmål - 129RJ HUSQVARNA

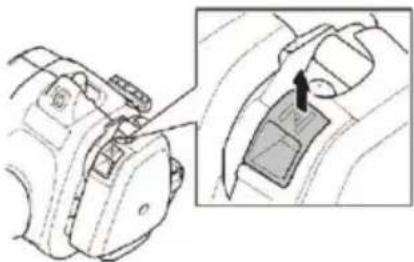

Hvordan starter man motoren kold?

Aktiver brændstofpumpen (ca. 10 tryk), træk chokeren, placer maskinen på jorden, træk derefter langsomt i startkablet indtil du mærker modstand, og træk derefter kraftigt. Motoren skulle starte efter 3-5 forsøg. Lad den varme op i 30 sekunder før du giver gas.

Hvilken benzin/olieblanding skal bruges?

Brug en 2% blanding (50:1) af blyfri benzin (oktantal ≥ 90) og højkvalitets 2-taktsolie (anbefales: Husqvarna XP). Forbered aldrig mere end en måneds forbrug.

Hvordan justerer man tomgangshastigheden?

Drej karburatorens T-skrue: med uret for at øge tomgang, mod uret for at mindske. Skæreudstyret må ikke dreje med i tomgang. Hvis ikke muligt, kontakt et værksted.

Hvordan sliber man græsklingen?

Brug en enkelt skåret fladfil. Fil skærene jævnt for at bevare balancen. Udskift klingen, hvis den er bukket, revnet eller knækket. Brug handsker og stop motoren først.

Hvordan udskifter man tråden i ukrudtshovedet?

Afmonter hovedet, rul tråden (diameter 2,4-2,7 mm) jævnt og fast på tromlen. Sæt hovedet på igen. Lad tråden ligge i blød i vand i nogle nætter for at gøre den mere hård.

Hvilke sikkerhedsafstande skal overholdes?

Hold en minimumsafstand på 15 meter mellem brugeren og enhver person eller dyr. Bær altid PPE: hjelm, høreværn, briller, handsker, støvler og lange tøj.

Hvordan opbevares maskinen efter brug?

Tøm brændstoftanken, rengør maskinen, fjern tændrørshætten for at forhindre utilsigtet start, og brug transportklingebeskyttelsen. Opbevar på et tørt og luftigt sted.

Hvorfor drejer skæreudstyret i tomgang?

Tomgangen er for høj. Reducer den ved at dreje T-skrue mod uret indtil værktøjet stopper. Hvis problemet fortsætter, kan karburatoren kræve finjustering af en professionel.

Hvad er lydniveauet for buskrydderen?

Det målte lydeffektniveau er 106 dB(A) og det garanterede niveau er 114 dB(A). Bær altid godkendte høreværn for at undgå høreskader.

Hvordan får man garanti på emissioner?

Garantien dækker emissionsrelaterede dele (karburator, tændrør, lyddæmper osv.) i 2 år. Opbevar vedligeholdelsesdokumentation. Kontakt et autoriseret HCOP-center på 1-800-487-5951 (USA) eller 1-800-805-5523 (Canada).

BRUGSANVISNING 129RJ HUSQVARNA

Dette produkt overensstemmer med gældende EF-direktiver.

Dette produkt overensstemmer med gældende EAC-direktiver.

Dette produkt overensstemmer med forskrifter i Australien vedrørende elektromagnetisk kompatibilitet (EMC).

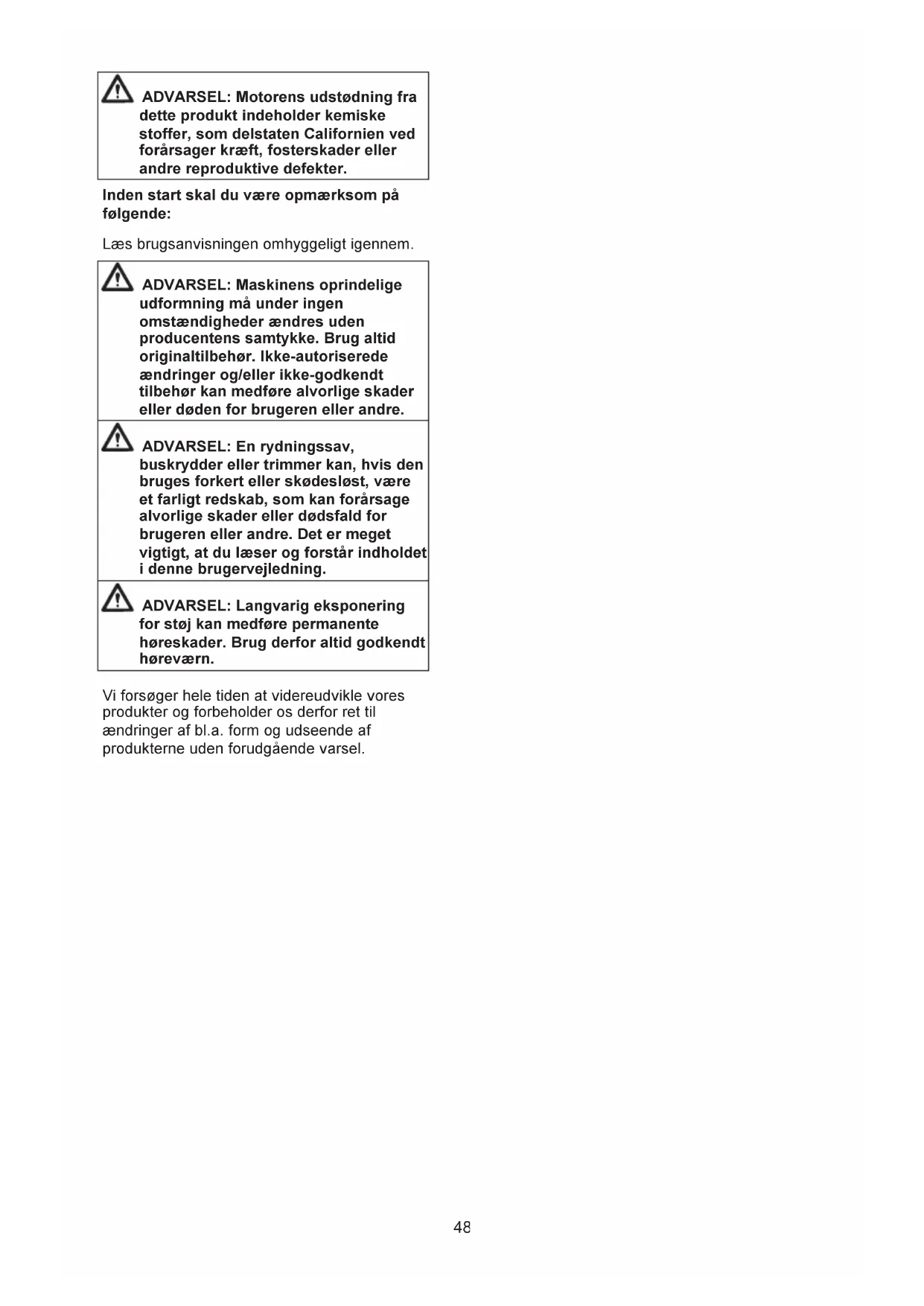

ADVARSEL: Motorens udstødning fra dette produkt indeholder kemiske stoffer, som staten Californien ved forårsager kræft, fosterskader eller andre reproduktionsskader.

Inden start skal du være opmærksom på følgende:

Læs brugsanvisningen omhyggeligt igennem.

ADVARSEL: Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre.

ADVARSEL: En rydningssav, buskrydder eller trimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugervejledning.

ADVARSEL: Langvarig eksponering for støj kan medføre permanente høreskader. Brug derfor altid godkendt høreværn.

Vi forsøger hele tiden at videreudvikle vores produkter og forbeholder os derfor ret til ændringer af bl.a. form og udseende af produkterne uden forudgående varsel.

Symboler

ADVARSEL: Rydningssave, buskryddere og trimmere kan være farlige. Skødesløs eller forkert brug kan resultere i alvorlige skader eller dødsfald for brugeren eller andre.

Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået indholdet, inden du bruger maskinen.

Brug altid sikkerhedsfodtøj med forstærket tå og skridsikre såler, tætsiddende tøj, kraftige lange bukser og lange ærmer, kraftige skridsikre sikkerhedshandsker, dugfri eller uventilerede beskyttelsesbriller eller visir, en godkendt sikkerhedshjelm samt høreværn (ørepropper eller ørekopper) til at beskytte hørelsen.

Personer med langt hår skal (for deres egen sikkerheds skyld) sætte håret op.

Brugeren af maskinen skal under arbejdets udførelse sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter.

Pas på udslyngede genstande og rikochettering.

Udgangsakslens tophastighed, o/min

Maskiner udstyret med græsknive kan blive kastet voldsomt til sider, hvis kniven kommer i kontakt med en fast genstand. Klingen kan amputere en arm eller et ben. Sørg altid for, at personer og dyr opholder sig på en afstand af mindst 15 meter fra maskinen.

Pilmarkeringer, som viser grænse for håndtagets montering.

Lydtryksniveau ved 7,5 m i henhold til australsk forordning.

Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af afsnittet Tekniske data og af en mærkat.

Dette produkt er i overensstemmelse med gældende CE-direktiv.

Dette produkt er i overensstemmelse med gældende EAC-direktiv.

Dette produkt er i overensstemmelse med de australske EMC-regler.

Brug blyfri benzin og totaktsolie blandet i forholdet 50:1 (2%).

Andre symboler/etiketter på maskinen gælder specifikke krav for certificering på visse markeder.

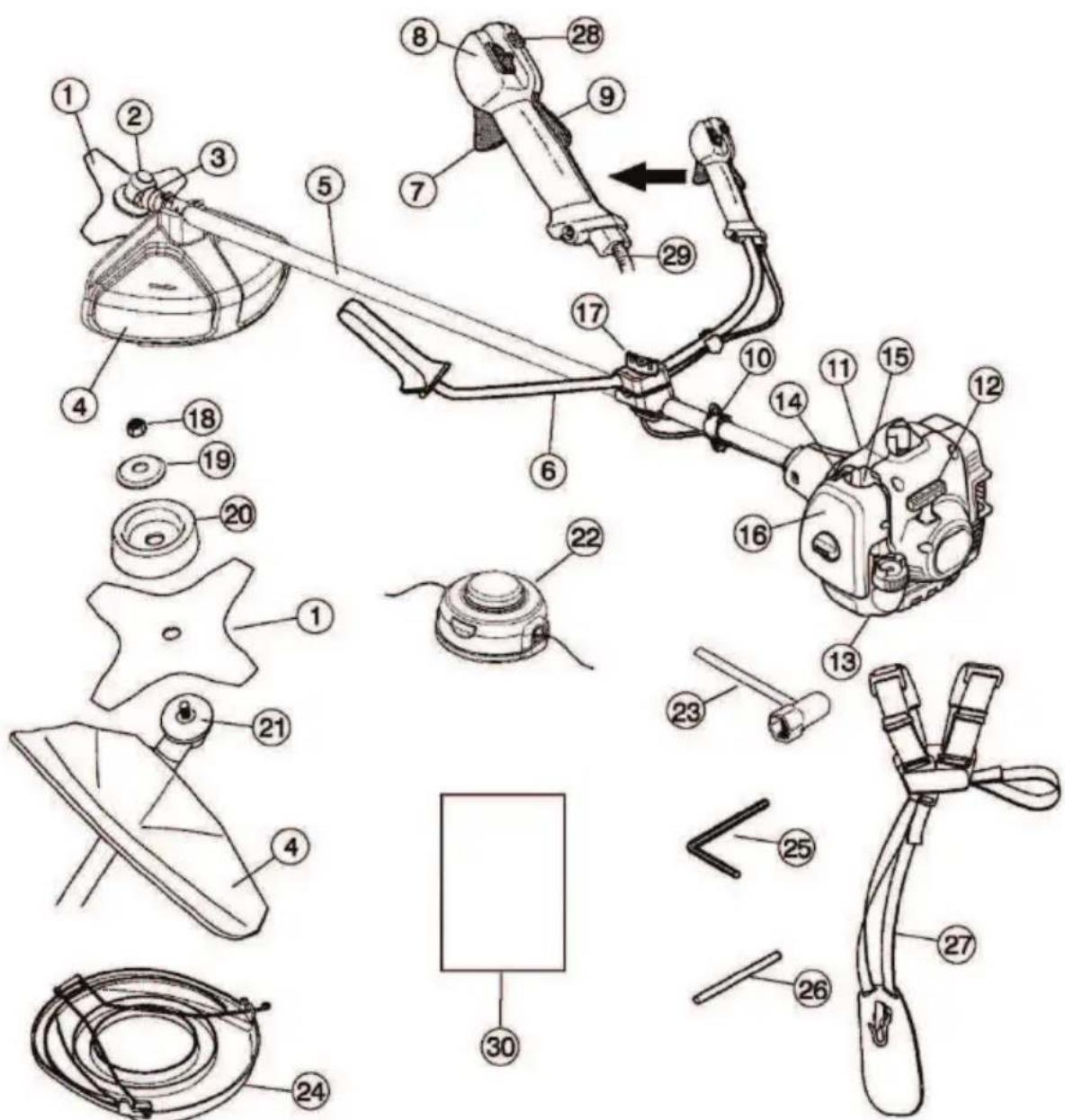

Hvad er hvad?

1. Klinger
2. Påfyldningsdæksel til smøremiddel
3. Vinkelgear
4. Beskyttele til skæreudstyr
5. Skaft
6. Styr
7. Gashåndtag
8. Stopkontakt
9. Gasreguleringslåsen
10. Selebeslag
11. Cylinderdæksel
12. Starthåndtag
13. Brændstoftank
14. Choker
15. Spædepumpe
16. Luftfilterdæksel
17. Justering af styret
18. Lasemøtrik
19. Støtteflange
20. Stødkop
21. Medbringer
22. Trimmerhoved 23.Topngle
23. Transportbeskyttele
24. Unbrakongle
25. Lasepind
26. Sele
27. Startgasknap
28. Justering af gaskabel
29. Brugervejledning

Vigtigt

• En rydningssav, buskrydder eller trimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugervejledning.
• Maskinen er kun beregnet til græstrimning, græsrydning og/eller skovrydning. Det eneste tilbehør, du må anvende motorenheden som drivkilde til, er det skæreudstyr, vi anbefaler i afsnittet "TEKNISKE DATA".
• Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.
• Anvend aldrig maskinen ved ekstreme klimaforhold såsom streng kulde eller meget varmt og/eller fugtigt klima.
• Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet "Personligt beskyttelsesudstyr".
• Brug aldrig en maskine, der er blevet ændret, så den ikke længere svarer til originalmodellen.
• Brug aldrig en maskine, som er behæftet med fejl. Følg vedligeholdelses-, kontrol- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se anvisningerne i afsnittet "VEDLIGEHOLDELSE".
• Samtlige dæksler og beskyttelser skal være monteret før start. Kontroller, at tændrørshætte og kabel ikke er beskadigede. I modsat fald er der risiko for elektrisk stød.
• Brugeren af maskinen skal sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter under arbejdet. Hvis flere brugere arbejder i det samme område, skal sikkerhedsafstanden være mindst 15 meter.

ADVARSEL: Denne maskine skaber et elektromagnetisk felt under brug. I nogle tilfælde vil dette felt muligvis påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug.

ADVARSEL: Anvendelse af et forkert skæreudstyr eller en forkert filt klinge kan forøge risikoen for ulykker.

ADVARSEL: Tillad aldrig børn at anvende eller være i nærheden af maskinen. Da maskinen er forsynet med en stopkontakt med returfunktion og kan startes med lav hastighed og lille kraft på starthåndtaget, kan selv små børn under visse omstændigheder tilføre den kraft, der er nødvendig for at starte maskinen. Dette kan indebære risiko for alvorlige personskader. Tag derfor tændhætten af, når maskinen ikke er under opsyn.

Personligt beskyttelsesudstyr

ADVARSEL: Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

ADVARSEL: Vær altid opmærksom på advarselssignaler eller tilråb, når høreværnet bruges. Tag altid høreværnet af, så snart motoren er standset.

Hjelm

Der skal bruges hjelm, hvis den børste, der skal fjernes, er højere end 2 meter.

Høreværn

Høreværn med tilstrækkelig dæmpning skal bruges.

Høreværn og beskyttelsesbriller

Godkendt øjenværn skal altid anvendes. Hvis der anvendes visir, skal der også anvendes godkendte beskyttelsesbriller. Godkendte beskyttelsesbriller skal overholde EN 166 i Europa, ANSI Z87 i USA og CSA Z94 i Canada.

Handsker

Handsker skal benyttes, når det er nødvendigt, f.eks. ved montering af skæreudstyr.

GENERELLE SIKKERHEDSINSTRUKTIONER

Støvler

Brug skridsikre og stabile støvler.

Tøj

Brug tøj af slidstærkt stof, og undgå alt for løstsiddende tøj, som nemt sætter sig fast i træer og grene. Brug altid kraftige, lange bukser. Bær ikke smykker, shorts eller sandaler, og gå ikke barfodet. Sørg for, at håret ikke hænger neden for skuldrene.

Førstehjælpssæt

Brugere af rydningssave, buskryddere og trimmere bør medbringe et førstehjælpssæt.

Maskinens sikkerhedsudstyr

I dette afsnit forklares mere om maskinens sikkerhedsudstyr, hvilken funktion det har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at det fungerer. Se afsnittet "HVAD ER HVAD" for at se, hvor dette udstyr er placeret på maskinen.

Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted.

VIGTIGT! Al service og reparation af maskinen kræver specialuddannelse. Dette gælder især maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få en fagligt korrekt reparation og service. Hvis maskinen er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted.

ADVARSEL: Brug aldrig en maskine med defekt sikkerhedsudstyr.

Følg kontrol-, vedligeholdelses- og serviceinstruktionerne i dette afsnit. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret.

Gasreguleringslåsen

Gasreguleringslåsen er konstrueret med henblik på at forhindre ufrivillig aktivering af gasreguleringen. Når låsen (A) trykkes ned (= når man holder om håndtaget), frigøres gasreguleringen (B). Når grebet om håndtaget slippes, sættes både gasreguleringen og gasreguleringslåsen tilbage i deres respektive udgangsstilling. Dette sker via to af hinanden uafhængige returfjedersystemer. Denne stilling bevirker, at gasreguleringen automatisk låses i "tomgang".

Kontroller, at gasreguleringen er LÅST i tomgangsstilling, når gasreguleringslåsen slippes.

Tryk gasreguleringslåsen ind, og kontroller, at den vender tilbage til udgangsstillingen, når den slippes.

Kontroller, at gasreguleringen og gasreguleringslåsen går let, og at returfjedersystemet fungerer korrekt.

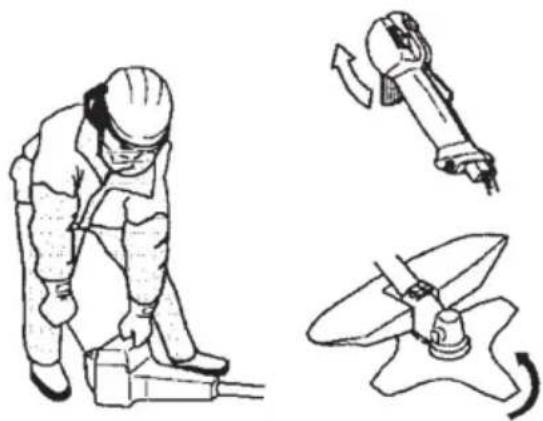

Se anvisningerne under overskriften "Start". Start maskinen, og giv fuld gas. Slip gasreguleringen, og kontroller, at skæreudstyret standser, og at det

GENERELLE SIKKERHEDSINSTRUKTIONER

forbliver i stilstand. Hvis skæreudstyret roterer med gasreguleringen i tomgangsstilling, skal karburatorens tomgangsjustering kontrolleres. Se anvisningerne i afsnittet "VEDLIGEHOLDELSE".

Stopkontakt

Sørg for, at motoren standser, når du trykker på og slipper stopkontakten.

Beskyttelse til skæreudstyr

Denne beskyttelse er beregnet til at forhindre, at der slynges løse genstande mod brugeren. Beskyttelsen forhindrer også, at brugeren kommer i kontakt med skæreudstyret.

Kontroller, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner.

Brug altid den anbefalede beskyttelse for det pågældende skæreudstyr. Se afsnittet "TEKNISKE DATA".

ADVARSEL: Intet skæreudstyr må under nogen omstændigheder bruges, uden at en godkendt beskyttelse er monteret. Se afsnittet "TEKNISKE DATA". Hvis forkert eller defekt beskyttelse monteres, kan det forårsage alvorlige personskader.

Brug af forkert anbragt trimmertråd eller forkert skæreudstyr øger vibrationsniveauet.

ADVARSEL: Overeksponering af vibrationer kan medføre blodkar- eller nerveskader hos personer med blodcirkulationsproblemer. Kontakt en læge, hvis du oplever kropslige symptomer, som kan relateres til overeksponering af vibrationer. Eksempler på sådanne symptomer er følelsesløshed, manglende følesans, kildren, stikken, smerte, manglende eller reduceret styrke i forhold til normalt, forandringer i hudens farve eller i dens overflade. Disse symptomer forekommer almindeligvis i fingre, hænder eller håndled. Risiciene kan øges ved lave temperaturer.

Der er en lettilgængelig sele med lynkobling monteret foran i tilfælde af en nødsituation, som kræver, at du skal gøre dig fri af maskinen og selen.

Se anvisningerne under overskriften "Justering af sele".

Kontroller, at selens remme er korrekt placeret. Når selen og maskinen er justeret, skal det kontrolleres, at selens snapudløsning fungerer.

Lyddæmper

Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren.

VIGTIG! Lyddæmperen er udstyret med en katalysator, der er beregnet til at reducere skadelige udstødningsgasser.

I lande med varmt og tørt klima er risikoen for brand åbenbar. Vi har derfor udstyret visse lyddæmpere med et såkaldt gnistfangernet. Kontroller, om din maskine har et sådant net.

For lyddaempere er det meget vigtigt, at instruktionerne for kontrol, vedligeholdelse og service overholdes. Brug aldrig en maskine med en defekt lyddaemper.

Kontroller regelmæssigt, at lyddaemperen sidder fast i maskinen.

ADVARSEL: Katalysatorlyddaemperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren.

ADVARSEL: Lyddaemperen indeholder kemikalier, som kan være kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddaemperen bliver beskadiget.

ADVARSEL: Motorens udstødningsgasser indeholder kulilte, hvilket kan forårsage kulilteforgiftning. Undlad at starte eller køre med maskinen indendørs, eller hvor der ellers er dårligt ventileret.

ADVARSEL: Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start aldrig maskinen indendørs eller i nærheden af brandfarligt materiale.

Løsemøtrik

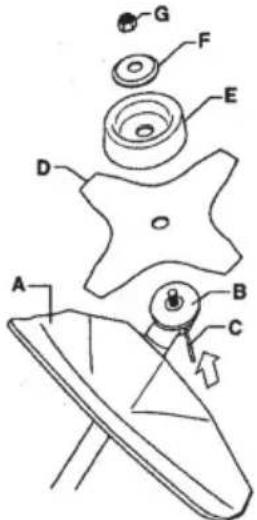

Løsemøtrikken anvendes til fastgørelse af visse typer skæreudstyr.

Spænd møtrikken mod skæreudstyrets rotationsretning ved montering. Løsn møtrikken i skæreudstyrets rotationsretning ved afmontering. (Møtrikken har venstregevind.) Spænd møtrikken med topnøglen.

Løsemøtrikkens nylonas må ikke være så slidt, at den kan drejes med fingrene. Låsen skal holde mindst 1,5 Nm (1,1 ft lb). Møtrikken skal udskiftes, når den har været skruet på ca. 10 gange.

Skæreudstyr

Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skæreudstyr:

• Reducerer maskinens kasttilbøjelighed.
• Bevarer en maksimal skarphed.
• Øger skæreudstyrets levetid.

VIGTIGT:

• Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler. Se afsnittet "TEKNISKE DATA".
• Se anvisningerne til skæreudstyret for korrekt indføring af trimmertråd og valg af korrekt diameter for tråd.
• Hold klingens skæretænder i god stand og med korrekt skærpning. Følg vore anbefalinger. Se også instruktionen på klingeemballagen.
• Hold korrekt skrænkning. Følg vores instruktioner, og brug anbefalet ryttermal.

ADVARSEL: Stands motoren, inden du foretager arbejde på skæreudstyret. Sørg for, at skæreudstyret står helt stille. Fjern kablet fra tændrøret.

ADVARSEL: Et forkert skæreudstyr eller en forkert filet klinge øger risikoen for kast.

Skæreudstyr

Græsklinge og græskniv er beregnet til rydning af grovere græs.

Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler. Se afsnittet "TEKNISKE DATA".

Hold klingens skæretænder i god stand og med korrekt skærpning. Følg vores instruktioner, og brug anbefalet ryttermål. En forkert skærpet eller beskadiget klinge øger risikoen for ulykker.

Kontroller skæreudstyret med hensyn til skader og revnedannelse. Et beskadiget skæreudstyr skal altid udskiftes.

■ Filning af græskniv og græsklinge

• Se skæreudstyrets emballage for at få oplysninger om korrekt filning. Klingen og kniven slibes med en fladfil med enkeltskær.
• Fil alle ægge lige meget for at bevare balancen.

ADVARSEL: Kassér altid en klinge, som er bøjet, skæv, revnet, bristet eller på anden måde beskadiget. Prøv aldrig at rette en skæv klinge op med henblik på genbrug. Brug kun originalklinger af foreskreven type.

Trimmerhoved

VIGTIGT: Sørg altid for, at trimmertråden rulles hårdt og jævnt på tromlen, ellers kan maskinen generere sundhedsfarlige vibrationer.

• Brug kun anbefalet skæreudstyr. Se afsnittet "TEKNISKE DATA".
• Generelt kræver en mindre maskine små trimmerhoveder og vice versa. Dette skyldes, at motoren ved klipning med trimmertråd både

skal slynge trimmertråden radialt fra trimmerhovedet og møde modstanden fra det græs, som klippes.

• Trimmertrådens længde er også vigtig. En længere trimmertråd kræver større motorstyrke end en kort med samme diameter på trimmertråden.
• Sørg for, at den kniv, som sidder på trimmerbeskyttelsen, er intakt. Den bruges til at skære trimmertråden af til korrekt længde. For at opnå en længere levetid for trimmertråden kan den lægges i vand et par døgn. Linjen bliver da mere sej og holder længere.

MONTERING

BEMÆRK: Kontroller først, at enheden er samlet korrekt, som vist i denne brugervejledning

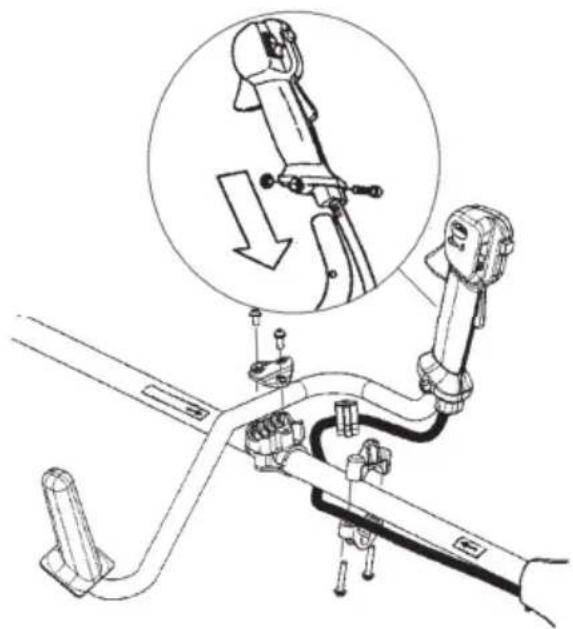

Montering af håndtaget

1. Demonter skruen ved den bageste del af gashåndtaget.
2. Skyd starthåndtaget på højre side af håndtaget (se tegningen).
3. Anbring hullet til monteringsskruen ud for hullet i styret.
4. Genmonter skruen i hullet ved den bageste del af håndtaget.
5. Skru skruen ind gennem håndtaget og styret. Spænd skruen.
6. Montér skruer og beslag som vist på billedet.

ADVARSEL: Håndtagets monteringsdele skal monteres mellem pilene på skaftet for at bevare en sikker arbejdstilling.

1. Stram skruerne med en unbrakonøgle.

Montering af bæreselen

ADVARSEL: Under arbejde med hækkeklipperen skal redskabet altid være hægtet forsvarligt fast på bæreselen. Ellers vil du ikke kunne styre hækkeklipperen sikkert. Det kan medføre, at du selv eller andre kommer til skade. Brug aldrig en sele med defekt snapudløsning.

Bæresele og håndtag skal indstilles korrekt, mens motoren er slukket, og før redskabet bruges.

■ Montering af beslag til bæresele

1. Anbring det øverste beslag til bæreselen over skaftet, og anbring det nederste beslag til bæreselen under skaftet. Flugt skruehullerne i øverste og nederste beslag. Beslaget skal sidde oven for pilen på skaftet (se tegningen).

BEMÆRK: Sæt gaskablet på plads i rillen i den nederste klemring til selen, inden skruerne strammes.

1. Sæt de to skruer i hullerne.
2. Spænd skruerne i bæreselens beslag godt fast med en unbrakonøgle.

Justering af sele

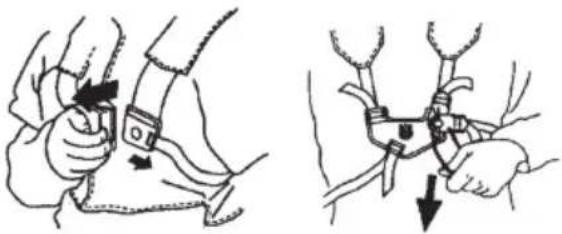

Foran på bæreselen sidder der en lettilgængelig hurtigudløsende snaplås. Brug snaplåsen, når du hurtigt skal fri af redskabet og selen.

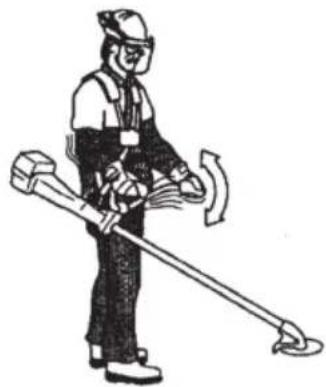

Jævn skulderbelastning

En godt tilpasset sele og maskine gør arbejdet betydeligt lettere.

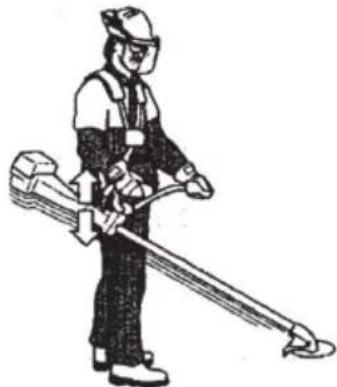

Tag selen på. Justér selen for at opnå den bedste arbejdsstilling. Spænd sideremmene, så tyngden fordeles jævnt over begge skuldre.

BEMÆRK: Det kan være nødvendigt at flytte bæreselens beslag op eller ned ad skaftet for at afbalancere enheden korrekt.

Korrekt højde

Justér bæreselen, så skæreudstyret løber parallelt med jorden.

Korrekt balance

Lad skæreudstyret hvile let mod jorden. Hvis der anvendes græsklinge, skal denne holdes ca. 10 cm over jorden for at undgå kontakt med sten og lignende. Flyt bæreselens beslag for at få den rette balance på enheden.

Montering af klinger og trimmerhoveder

• Ved montering af skæreudstyr er det yderst vigtigt, at medbringerens/støtteflangens styr placeres korrekt i skæreudstyrets midterste hul. Forkert monteret skæreudstyr kan medføre alvorlige og/eller livsfarlige personskader.

ADVARSEL: Intet skæreudstyr må under nogen omstændigheder bruges, uden at en godkendt beskyttelse er monteret. Se afsnittet "TEKNISKE DATA". Hvis forkert eller defekt beskyttelse monteres, kan det forårsage alvorlige personskader.

VIGTIGT: Før græsklingen må tages i brug, skal maskinen være forsynet med korrekt håndtag, klingebeskyttelse og bæresele.

Montering af klingebeskyttelse, græsklinge og græsskær

1. Klingebeskyttelsen/kombibeskyttelsen (A) sættes fast i fæstet på styrestangen og fastgøres med en skrue.

VIGTIGT! Brug anbefalet klingebeskyttelse. Se afsnittet Tekniske data.

1. Monter medbringer (B) på den udgående aksel.
2. Drej klingeakslen rundt, indtil et af medbringerens huller passer sammen med et tilsvarende hul i gearhuset.
3. Før låsepinden (C) ind i hullet, så akslen låses.
4. Anbring klinge (D), støttekop (E) og støtteflange (F) på den udgående aksel.
5. Montér møtrikken (G). Møtrikken skal spændes med et moment på 35-50 Nm (3,5-5 km). Brug topnøglen fra værktøjssættet. Hold fast i nøglens skaft så tæt som muligt ved klingebeskyttelsen. Møtrikken spændes, når nøglen drejes imod rotationsretningen (OBS! venstregevind).

Montering af trimmerbeskyttelse og trimmerhoved

1. Monter trimmerbeskyttelse (A) ved arbejde med trimmerhoved.

Trimmerbeskyttelsen/kombibeskyttelsen sættes fast i fæstet på styrestangen og fastgøres med en skrue (L).

1. Monter medbringer (B) på den udgående aksel.
2. Drej skaftet, indtil et af hullerne i medbringeren er på linje med det tilsvarende hul i gearkassen
3. Før låsepinden (C) ind i hullet, så akslen låses.

MONTERING

1. Skru trimmerhovedet (H) på imod rotationsretningen.

1. Demontering sker i omvendt rækkefølge.

Brændstofsikkerhed

Start aldrig maskinen:

• Hvis du har spildt brændstof på den. Aftør alt det spildte brændstof, og lad benzinresterne fordampe.
• Hvis du har spildt brændstof på dig selv eller dit tøj, skal du skifte tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe.
• Hvis maskinen lækker brændstof. Kontrollér regelmæssigt for lækage fra tankdæksel og brændstofslanger.

Opbevar og transporter maskinen og brændstoffet, så eventuel lækage og dampe ikke risikerer at komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere eller oliefyr. - Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder. - Ved længere tids opbevaring af maskinen skal brændstoftanken tømmes. Spørg på den nærmeste benzinstation, hvor du kan komme af med overskydende brændstof. - Sørg for, at maskinen er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring. - Skæreudstyrets transportbeskyttelse skal altid være monteret under transport og opbevaring af maskinen. - For at undgå utilsigtet start af motoren skal tændhætten altid fjernes, når maskinen ikke skal bruges i længere tid, når den ikke er under opsyn, og når den skal efterses. - Fastgør maskinen under transport.

ADVARSEL: Vær forsigtig ved håndtering af brændstof. Tænk på brand-, eksplosions- og indåndingsrisikoen.

Brændstoffer

FORSIGTIG: Maskinen er udstyret med en totaktsmotor og skal altid køres på en blanding af benzin og totaktsmotorolie. For at sikre et korrekt blandingsforhold er det vigtigt at måle oliemængden, der skal blandes, helt nøjagtigt. Ved blanding af små brændstofmængder påvirker selv små fejl i oliemængden blandingsforholdet kraftigt.

ADVARSEL: Brændstof og brændstofslanger er meget brandfarlige og kan give alvorlige skader ved indånding og hudeksponering. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering.

■ Benzin

FORSIGTIG: Brug altid olieblandet kvalitetsbenzin (mindst 90 oktan). Hvor det er muligt at få miljøtilpasset benzin, såkaldt alkylatbenzin, skal denne anvendes.

• Det laveste anbefalede oktantal er 90. Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.
• Ved arbejde med kontinuerligt højt omdrejningstal anbefales et højere oktantal.

Totaktsolie

• Husqvarna XP-olie foretrækkes for at sikre optimal ydeevne og motorens holdbarhed, da den er specielt udviklet til vores luftafkølede totaktsmotorer. Brug kun fuldsyntetisk totaktsolie af høj kvalitet, når brændstof blandes.
• Brug aldrig totaktsolie beregnet til vandafkølede motorer, såkaldt udenbordsolie eller skibsmotorolie (mærket TCW).
• Brug aldrig olie beregnet til firetaktsmotorer.

Blanding

• Blandingen er 50:1.
• Bland altid benzin og olie i en ren beholder, der er godkendt til brændstof.
• Begynd altid med at hælde halvdelen af benzinen i. Hæld derefter al olien i. Bland (ryst) brændstofblandingen. Hæld den resterende mængde benzin i.
• Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes.

Benzin, liter (gal) Totaktsolie, ml
4 (1) 77 (2,6)
8 (2) 154 (5,2)

• Bland ikke brændstof til mere end maks. en måneds behov.
• Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres.

BRÆNDSTOFHÅNDTERING

ADVARSEL: Katalysatorlyddæmperen bliver meget varm både under og efter brug. Dette gælder også ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved håndtering i nærheden af brandfarlige emner og/eller gasser.

Brændstofpåfyldning

ADVARSEL: Følgende sikkerhedsforskrifter mindsker risikoen for brand:

Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet. Tank aldrig med motoren i gang. - Stands altid motoren, og lad den køle af nogle minutter inden påfyldning. Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder. - Spænd tankdækslet omhyggeligt efter påfyldning. - Flyt altid maskinen væk fra tankningsstedet inden start. - Tør rent omkring tankdækslet. Forureninger i tanken kan medføre driftsforstyrrelser. - Sørg for, at brændstoffet er blandet godt ved at ryste beholderen, inden tanken fyldes.

Kontrol før start

• Kontroller, at klingen ikke har revner i tandbunde eller i imiterhulle. Den almindeligste årsag til revnedannelse er, at der er opstået skarpe hjørner i tandbundene ved filning, eller at klingen er blevet brugt med sløve tænder. Kassér klingen, hvis der konstateres revner.

• Kontroller, at støtteflangen ikke har revner på grund af metaltryk eller for hård tilspænding. Kassér støtteflangen, hvis der konstateres revner.

Sørg for, at låsemøtrikken ikke mister sin låsekraft. Møtrikken skal have et låsemoment på 1,5 Nm (1,1 ft lb). Låsemøtrikkens tilspændingsmoment skal være på 35-50 Nm (26-36 ft lb).

• Kontroller, at trimmerhovedet og trimmerbeskyttelsen er intakte og fri for revner. Udskift trimmerhovedet eller trimmerbeskyttelsen, hvis de har været udsat for slag eller er revnet.

• Brug aldrig maskinen uden beskyttelse eller med defekt beskyttelse.
• Alle dæksler skal være monteret korrekt og være fejlfri før start af maskinen.

Start og stop

ADVARSEL: En komplet kobling, et komplet koblingsdæksel og skjold skal være monteret, inden maskinen startes, da delene ellers kan løsne sig og forårsage personskader. Flyt altid maskinen væk fra tankningsstedet inden start. Placer maskinen på et fast underlag. Sørg for, at skæreudstyret ikke kan gribe fat i genstande. Sørg for, at der ikke opholder sig uvedkommende inden for arbejdsområdet, ellers er der risiko for alvorlige personskader. Sikkerhedsafstanden er 15 meter.

Kold motor

1. Brændstofpumpe: Tryk flere gange på brændstofpumpens gummiblære, indtil blæren fyldes med brændstof (ca. 10 gange). Det er nødvendigt at fylde blæren helt.

1. Choker: Stil chokerhåndtaget i chokerposition.

ADVARSEL: Når motoren startes med chokeren i chokerposition, begynder skæreudstyret straks at rotere.

1. Tryk maskinkroppen mod jorden med venstre hånd (OBS! Ikke med foden). Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om hånden.

OBS! Tryk ikke på gashåndtaget, mens du forsøger at starte motoren.

OBS! Træk ikke startsnoren helt ud, og slip heller ikke starthåndtaget fra udstrakt stilling. Dette kan give skader på maskinen. Bliv ved

START OG STOP

med at trække i snoren, indtil motoren forsøger at starte (eller maks. 3 træk).

1. Hvis motoren starter eller forsøger at starte, skal du skubbe chokerhåndtaget til kørestilling.
2. Bliv ved med at trække kraftigt i startsnoren, indtil motoren starter.
3. Når motoren starter, skal du lade den varme op i 30 sekunder, før du giver fuld gas.

Varm motor

1. Brændstofpumpe: Tryk flere gange på brændstofpumpens gummiblære, indtil blæren er fyldt med brændstof (ca. 10 gange). Det er ikke nødvendigt at fylde blæren helt.
2. Bliv ved med at trække i snoren, indtil motoren forsøger at starte (eller maks. 3 træk).

For gashåndtag med startgasspærre gælder:

Startgaspositionen opnås ved først at trykke startgasspærren og gashåndtaget ind og derefter trykke på startgasknappen (A). Slip derefter startgasspærren og derefter startgasknappen. Startgasfunktionen er nu aktiveret. For at returnere motoren til tomgang trykkes startgasspærren og gashåndtaget ind.

Standsning

VIGTIGT! Stopkontakten skifter automatisk til startposition. For at undgå utilsigtet start skal tændhætten derfor altid tages af tændrøret ved montering, kontrol og/eller vedligeholdelse.

ADVARSEL: Når motoren startes med chokeren i lukket position, begynder skæreudstyret straks at rotere.

VIGTIGT!

Dette afsnit behandler grundlæggende sikkerhedsregler for arbejde med trimmere. Når du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du spørge en ekspert til råds. Kontakt din serviceudførende forhandler.

Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalificeret til.

Inden du går i gang, skal du forstå forskellen mellem skovrydning, græsrydning og græstrimning.

Grundlæggende sikkerhedsregler

• Hold øje med omgivelserne:
• For at du kan være sikker på, at hverken mennesker, dyr eller andet kan påvirke din kontrol over maskinen.
• For at sikre at hverken mennesker, dyr eller andet risikerer at komme i kontakt med skæreudstyret eller løse genstande, som slynges væk af skæreudstyret.

VIGTIGT! Brug aldrig maskinen uden mulighed for at kunne tilkalde hjælp i tilfælde af en ulykke.

• Undgå at anvende maskinen i dårligt vejr, f.eks. i tæt tåge, kraftig regn, hård vind, kraftig kulde osv. Arbejde i dårligt vejr er trættende og kan ofte skabe farlige situationer, f.eks. ved glat underlag, uforudsigelig faldretning for træet m.m. Sørg for, at du kan gå og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte (rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn.

• Ved flytning skal motoren slukkes. Ved længere flytninger samt transporter skal transportbeskyttelsen benyttes.
• Sæt aldrig maskinen ned, mens motoren kører, eller mens skæreudstyret roterer.

Grundlæggende regler for rydning

• Brug altid korrekt udstyr.
• Brug altid godt tilpasset udstyr. Følg sikkerhedsforskrifterne. Organiser arbejdet godt. Kør altid med fulde omdrejninger på klingen ved kontaktpunktet.
• Brug altid godt slebne klinger.

Undgå stensavning. Lad motoren gå i tomgang efter hvert arbejdsmoment. Køres motoren i længere tid ved fulde omdrejninger, uden at motoren belastes, kan det give alvorlig motorskade.

ADVARSEL: Hverken brugeren af maskinen eller nogen anden må prøve at fjerne det afklippede materiale, når motoren eller skæreudstyret roterer, da dette kan medføre alvorlige skader. Stands motoren og skæreudstyret, og frakobl kablet fra tændrøret, inden du fjerner materiale, som har viklet sig rundt om klingeakslen, da der ellers er risiko for skader. Under og et stykke tid efter anvendelse kan vinkelgearet være varmt. Giv det tid til at køle af. Berøring kan medføre forbrændinger.

ADVARSEL: Pas på udslyngede genstande. Godkendt øjenværn skal altid anvendes. Læn dig aldrig ind over skæreudstyrets beskyttelse. Sten, skidt m.m. kan blive slynget op i øjnene og forårsage blindhed eller alvorlige skader. Hold uautoriserede personer på afstand. Børn, dyr, tilskuere og hjælpere skal holdes uden for sikkerhedszonen på 15 meter. Stands øjeblikkeligt maskinen, hvis nogen nærmer sig. Sving aldrig rundt med maskinen, uden først at kontrollere bagud, at der ikke befinder sig nogen i sikkerhedszonen.

ADVARSEL: Undertiden sætter grene eller græs sig fast mellem beskyttelse og skæreudstyr. Stands altid motoren ved rengøring.

Græsrydning med græsklinge

• Græsklinger og græsknive må ikke anvendes til træagtige stilke.
• Til alle former for højt eller kraftigt græs anvendes en græsklinge.
• Græs mejes ned fra side til side, hvor bevægelsen fra højre mod venstre kaldes rydningsmomentet, og bevægelsen fra venstre mod højre kaldes returnmomentet. Lad klingens venstre side (placeret mellem klokken 8 og 12) udføre skærearbejdet.

Hvis klingen vippes lidt mod venstre under græsrydning, samles græsset i en stribe, som gør opsamlingsarbejdet lettere, f.eks. med en rive. Sørg for at arbejde rytmisk. Stå stabilt med fødderne let spredte. Ryk fremad efter returnmomentet, og stil dig igen stabilt. Lad støttekappen hvile let mod jorden. Den bruges til at beskytte klingen mod belægning af jord. - Nedsæt risikoen for, at materialet skal vikle sig rundt om klingen, ved at overholde følgende regler:

Arbejd altid med fuld gas. - Undgå det afskårne materiale ved returnmomentet.

• Stands motoren, løsn selen, og placer maskinen på jorden, inden du opsamler det afskårne materiale.

• Hold trimmerhovedet lige over jorden, og hold det i vinkel. Det er trimmertrådens ende, som udfører arbejdet. Lad trimmertråden arbejde i sit eget tempo. Pres aldrig trimmertråden ind i det område, som skal skæres.

• Trimmertråden fjerner nemt græs og ukrudt tæt ved mure, stakitter, træer og rabatter, men kan også beskadige ømtålelig bark på træer og buske og forvolde skade på hegnspæle.
• Nedsæt risikoen for skader på planterne ved at afkorte trimmertråden til 10-12 cm, og nedsæt motoromdrejningstallet.
• Ved trimming skal du bruge mindre end fuld gas, så trimmertråden holder længere, og trimmerhovedet slides mindre.

Renskrabning

• Skrabningsteknikken fjerner al uønsket vegetation. Hold trimmerhovedet lige over jorden, og hold det på skrå. Lad trimmertrådens ende gå imod jorden rundt om træ, stolper, statuer og lignende. VIGTIGT! Denne teknik øger slitagen på trimmertråden.

• Trimmertråden slides hurtigere og skal føres frem oftere ved arbejde mod sten, mursten, beton, metalstakit osv. end ved kontakt med træ og træstakit.

■ Klipning

• Trimmeren er perfekt til at slå græs på steder, hvor det er svært at komme til med en almindelig plæneklipper. Hold trimmertråden parallelt med jorden ved klipning. Undgå at trykke trimmerhovedet ned mod jorden, da dette kan ødelægge græsplænen og beskadige redskabet.

• Undgå at lade trimmerhovedet have permanent kontakt med jorden ved normal klipning. En sådan kontakt kan medføre skader og slitage på trimmerhovedet.

■ Fejning

Den roterende tråds ventilationsvirkning kan bruges til en nem og hurtig rengøring. Hold trimmertråden parallelt med og over de overflader, der skal fejes, og før redskabet frem og tilbage.

• Ved klipning og fejning skal du bruge fuld gas for at få et godt resultat.

ADVARSEL: Hverken brugeren af maskinen eller andre må forsøge at fjerne det afskårne materiale, mens motoren kører, eller trimmertråden drejer rundt, da dette medfører risiko for alvorlige læsioner. Stands motoren og trimmerhovedet, og frakobl kabinettet fra tændrøret, før eventuelt materiale, der er viklet om drivakslen, fjernes, da der ellers er risiko for læsioner. Under og et stykke tid efter anvendelse kan vinkelgearet være varmt. Giv det tid til at køle af. Berøring kan medføre forbrændinger.

ADVARSEL: Pas på udslyngede genstande. Brug altid beskyttelsesbriller. Læn dig aldrig ind over skæreudstyrets beskyttelse. Sten, skidt m.m. kan blive slynget op i øjnene og forårsage blindhed eller alvorlige skader.

Hold uautoriserede personer på afstand. Børn, dyr, tilskuere og hjælpere skal holdes uden for sikkerhedszonen på 15 meter. Stands øjeblikkelig maskinen, hvis nogen nærmer sig.

Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Kontakt det nærmeste autoriserede serviceværksted for at få yderligere oplysninger.

Sikkerhed i forbindelse med redskabet/vedligeholdelse

Tændrøret kobles fra, før der udføres vedligeholdelse bortset fra, når karburatoren skal justeres.

ADVARSEL: En komplet kobling, et komplet koblingsdæksel og skaft skal være monteret, inden maskinen startes, da delene ellers kan løsne sig og forårsage personskader.

Karburator

■ Funktion

Via gasreguleringen styrer karburatoren motorens omdrejningstal. Luft og brændstof blandes i karburatoren.

T-skruen regulerer gasreguleringens stilling ved tomgang. Skrues T-skruen med uret, fås et højere tomgangsomdrejningstal, og skrues den mod uret, fås lavere tomgangsomdrejningstal.

Grundindstilling

Ved tinkøring på fabrikken foretages en grundindstilling af karburatoren. Finjusteringen skal udføres af en uddannet fagmand.

ADVARSEL: Skæreudstyret drejer muligvis under justering af karburator. Brug beskyttelsesudstyr, og overhold alle sikkerhedsinstruktioner. Kontroller, at skæreudstyret standser, når motoren går i tomgang. Når enheden er slukket, skal du kontrollere, at skæreudstyret er standset, før enheden sættes ned.

VIGTIG! Hvis skæreudstyret roterer, mens motoren kører i tomgang, skal tomgangsjusteringsskruen T drejes imod urets retning, indtil skæreudstyret standser.

Anbefalet tomgangsomdrejningstal:

Se afsnittet "Tekniske data".

Anbefalet maks. omdrejningstal:

Se afsnittet "Tekniske data".

■ Finjustering af omdrejningstallet for tomgang T

Juster omdrejningstallet for tomgang med tomgangsjusteringsskruen T, hvis der bliver behov for omjustering. Drej først tomgangsjusteringsskruen T med uret, indtil skæreudstyret begynder at rotere. Drej derefter

Skruen mod uret, indtil skæreudstyret standser. Der er opnået et korrekt tomgangsomdrejningstal, når motoren kører jævnt i begge lejer. Der bør være en god marginal til det omdrejningstal, hvor skæreudstyret begynder at rotere.

- Justering af startgasomdrejningstal

For at opnå det rette startgasomdrejningstal sidder der en justeringsanordning på gashandtagets bageste del ved siden af kablerne. Med denne skrue (4 mm unbrako) kan startgasomdrejningstallet øges eller sænkes.

Gør som følger:

1. Kør maskinen i tomgang.
2. Tryk startgaslåsen ned som beskrevet under overskriften Start og stop.
3. Hvis startgasomdrejningstallet er for lavt (under 4000 o/min), skal justerskruen (A) skrues med uret, indtil skæreudstyret begynder at rotere. Skru derefter justerskruen (A) en 1/2 omgang ekstra med uret.
4. Hvis startgasomdrejningstallet er for højt, skrues justerskruen (A) mod uret, indtil skæreudstyret standser. Skru derefter justerskruen (A) en 1/2 omgang ekstra med uret.

ADVARSEL: Hvis tomgangsomdrejningstallet ikke kan justeres, så skæreudstyret står stille, skal du kontakte din serviceudførende forhandler. Brug ikke maskinen, før den er indstillet korrekt eller repareret.

Lyddæmper

VIGTIG! Lyddæmperen er udstyret med en katalysator, der er beregnet til at reducere skadelige udstødningsgasser.

(Starterhuset fjernet af hensyn til overskueligheden)

Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren. Udstødningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, hvis udstødningsgasserne rettes mod et tørt og brændbart materiale.

Lyddæmperne er udstyret med et specielt gnistfangernet til beskyttelse mod gnister. Nettet skal kontrolleres og om nødvendigt repareres af en serviceudførende forhandler. Ved eventuelle skader på gnistfangernettet skal det udskiftes.

Hvis gnistfangernettet ofte er tilstoppet, kan dette være tegn på, at katalysatorens funktion er nedsat. Kontakt din serviceudførende forhandler til at efterse lyddæmperen. Med et tilstoppet gnistfangernet overophedes maskinen med skader på cylinder og stempel til følge.

FORSIGTIG: Brug aldrig en maskine med defekt eller løs lyddæmper. Sørg for, at lyddæmperboltene er strammet.

ADVARSEL: Katalysatorlyddæmperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren!

ADVARSEL: Lyddæmperen indeholder kemikalier, som kan være kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddæmperen bliver beskadiget.

ADVARSEL: Motorens udstødningsgasser indeholder kulilte, hvilket kan forårsage kulilteforgiftning. Undlad at starte eller køre med maskinen indendørs, eller hvor der ellers er dårligt ventileret. Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale!

Tændrør

Tændrørets tilstand påvirkes af:

• En forkert indstillet karburator.
• En forkert brændstofblanding (for meget eller forkert olie).
• Et snavset luftfilter.

Disse faktorer forårsager belægninger på tændrørets elektroder og kan forårsage driftsforstyrrelser og startproblemer.

Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet.

Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,6 mm. Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere.

FORSIGTIG: Brug altid anbefalet tændrørstype. Forkert tændrør kan ødelægge stempel/cylinder.

Luftfilter

Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

Karburatorfejl - Startproblemer - Dårlig effekt - Unødvendig slitage på motorens dele - Unormalt højt brændstofforbrug

■ Rengøring af luftfilter

Afmonter luftfilterdækslet, og fjern filteret. Vask det i varmt sæbevand. Skyl grundigt. Sørg for, at filteret er helt tørt, når det genmonteres.

Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes.

Vinkelgear

Vinkelgearet er fra fabrikken blevet fyldt med en passende mængde fedt. Inden maskinen tages i brug, bør man dog kontrollere, at gearet er fyldt 3/4 op med fedt. Brug specielt smørefedt. Smøremidlet i gearhuset skal normalt blot udskiftes i forbindelse med eventuelle reparationer.

Filning af græskniv og græsklinger

ADVARSEL: Stands altid motoren, inden du foretager arbejde på skæreudstyret. Denne fortsætter med at rotere, også efter at gasreguleringen er sluppet. Kontroller, at skæreudstyret er standset helt, og fjern kablet fra tændrøret, inden du begynder at arbejde på udstyret.

• Se skæreudstyrets emballage for at få oplysninger om korrekt filning.
• Klingen og kniven slibes med en fladfil med enkeltskær.
• Fil alle æg lige meget for at bevare balancen.

ADVARSEL: Kassér altid en klinge, som er bøjet, skæv, sprækket, bristet eller på anden måde beskadiget. Prøv aldrig at rette en skæv klinge op med henblik på genbrug. Brug kun originalklinger af foreskreven type.

Vedligeholdelsesskema

Nedenfor vises en oversigt over det vedligeholdelsesarbejde, der skal udføres på maskinen. De fleste af punkterne er beskrevet i afsnittet Vedligeholdelse. Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugervejledning. Mere omfattende arbejde skal udføres af et autoriseret serviceværksted.

• Rengør maskinen udvendigt.
• Kontroller, at gasreguleringsspærren og gasreguleringen fungerer i sikkerhedsmæssigt henseende.
• Kontroller, at stopkontakten fungerer.
• Kontroller, at skæreudstyret ikke roterer i tomgang.
• Rens luftfilteret. Udskift om nødvendigt.
• Kontroller, at skæreudstyrets afskærmning er ubeskadiget og ikke revnet. Udskift skæreudstyrets afskærmning, hvis det har været udsat for slag eller har revner.
• Kontroller, at trimmerhovedet er intakt og ikke har revner. Udskift trimmerhovedet om nødvendigt.
• Kontroller, at skæreudstyrets låsemøtrik er spændt korrekt.
• Kontroller, at skruer og møtrikker er spændte.
• Kontroller, at hverken motor, tank eller brændstofrør lækker brændstof.

■ Månedligt eftersyn:

• Kontroller startmotoren og dens startsnor.

Årligt eftersyn:

• Rengør tændrøret udvendigt. Afmonter det, og kontroller elektrodeafstanden. Juster afstanden til 0,6 mm, eller udskift tændrøret. Kontroller, at tændrøret har såkaldt radiostøjdæmpning.
• Rengør karburatoren udvendigt og området omkring den.
• Kontroller, at vinkelgearet er fyldt 3/4 op med smøremiddel. Fyld specialfedt på om nødvendigt.
• Kontroller, at brændstoffilteret er rent, og at der ikke er revner eller andre defekter i brændstofslangen. Udskift om nødvendigt.
• Kontroller alle kabler og tilslutninger.
• Kontroller kobling, koblingsfjedre og koblingstromle for slitage. Udskift om nødvendigt delene på et autoriseret serviceværksted.
• Udskift tændrøret. Kontroller, at tændrøret har såkaldt radiostøjdæmpning.
• Rengør eller udskift lyddæmperens gnistfangernet.

Motor

Cylindervolumen, cm² 28

Cylinderdiameter, mm 35

Anbefalet maks. omdrejningshastighed, o/min. 11000

Omdrejningstal på udgående aksel, o/min 8000

Maks. motoreffekt iht. ISO 7293, kW 0,8

Lyddæmper med katalysator Ja

Omdrejningstalreguleret tændingssystem Ja

Tændingssystem

Tændrør NGK BPMR6A

Elektrodeafstand, mm 0,6

Brændstof-/smøresystem

Brændstoftankkapacitet, cm³ 343

Vægt

Vægt uden benzin, skæreudstyr og beskyttelse, kg 5,21

Støjemissioner (se anm. 1)

Lydeffektniveau, målt dB(A) 106

Lydeffektniveau, garanteret L_WA dB(A) 114

Støjniveauer (se anm. 2)

Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN/ISO 11806 og

ISO 22868, dB(A)

Udstyret med græsklinge (original) 94

Udstyret med trimmerhoved (original) 95

Vibrationsniveauer (se anm. 3)

Ækvivalente vibrationsniveauer (h_v,eq) i håndtag målt i henhold til EN ISO 11806

og ISO 22867, m/s2

Udstyret med græsklinge (original), venstre/højre 4,21/4,23

Udstyret med trimmerhoved (original), venstre/højre 5,89/4,61

Bemærkning 1: Emission af støj til omgivelserne målt som lydeffekt (lA) i henhold til EF-direktiv 2000/14/EF. Rapporteret lydeffektniveau for maskinen er målt med det originale skæreudstyr, der giver det højeste niveau. Forskellen mellem garanteret og målt lydeffekt er, at den garanterede lydeffekt også omfatter spredning i måleresultatet og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF.

Anm. 2: Rapporterede data for ækvivalent lydtryksniveau for maskinen har en typisk statistisk spredning (standardafvigelse) på 1 dB(A).

Bemærk 3: Rapporterede data for ækvivalent vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1m / s²

Model 129R (aksel med M10 venstregevind) - Midterhul i klinger/knive, 25,4 mm

Godkendt tilbehør	Type	Skaereudstyr/afskærming, reservedelsnr.
Græsklinge/græskniv	Græs 255-4 1" (Ø 250 4 taender)	504001303/580446606
Trimmerhoved	T25 (Ø 2,4 - 2,7 mmtrad)	537338306/580446606

OVERENSSTEMMELSESERKLÆRING

Udstederens navn: Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone].

Husqvarna AB påtager sig det fulde ansvar for formålet med denne erklæring: Trimmer og/eller buskrydder, platform(e) A05328CBHV repræsenterer model 129R fra 2014 serienumre og fremefter.

Platformsnummer og modelnummer er tydeligt angivet i klartekst på typeskiltet sammen med året efterfulgt af serienumre.

Formålet med den erklæring, der er beskrevet ovenfor, er i overensstemmelse med kravene i rådets direktiver:

2006/42/EF "angående maskiner", 17. maj 2006 2004/108/EF "angående elektromagnetisk kompatibilitet", 15. december 2004 2000/14/EF "angående emission af støj til omgivelserne", 8. maj 2000

I overensstemmelse med bilag V er de erklærede lydværdier angivet på brugsanvisningens tekniske datablad.

Følgende standarder har fundet anvendelse:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

TÜV Rheinland N.A. har udført en frivillig afprøvning på vegne af Husqvarna AB med opnåelse af overensstemmelsesattest AM72140165 iht. Rådets maskindirektiv 2006/42/EF. Attesten gælder for alle produktionssteder og oprindelseslande, som angivet på produkterne. Den leverede græstrimmer og/eller buskrydder stemmer overens med det eksemplar, der har gennemgået afprøvningen.

Underskrevet på vegne af: Husqvarna AB, Huskvarna, Sverige, 27-12-2013.

Brug blyfri benzin og totaktsolie blandet i et forhold på 2 % (50:1).

FORSIGTIG! Lyddæmperen er udstyret med en katalysator for at reducere skadelige stoffer i udstødningen.

I lande med varmt og tørt klima er skovbrandfaren stor. Vi har derfor udstyret nogle af lyddæmpermodellerne med et såkaldt gnistfangernet. Kontroller om lyddæmperen på din maskine har et sådant net.

GENERELLE SIKKERHEDSINSTRUKTIONER

1. Spænd skruerne godt til med en sekskantnøgle.

Tilpasseselen

ADVARSEL: Ved arbejde med buskrydder skal maskinen altid hægtes fast i selen. Ellers kan du ikke manøvrere buskrydderen sikkert. Det kan føre til, at du skader dig selv eller andre. Brug aldrig en sele med fejl på hurtigudløseren.

Korrekt justering af sele og styre gøres, når maskinen er helt standset, og før du tager den i brug.

■ Tilpas selestrammen

En godt tilpasset sele og maskine letter arbejdet betydeligt.

Græsrydning med græsklinge

ADVARESL: Hvis tomgangsturtallet ikke kan justeres slik at skjæreutstyret står stille, kontakter du ditt serviceverksted. Bruk ikke maskinen før den er korrekt innstilt eller reparert.

Lyddemper

FORSIKTIG! Lyddemperen er utstyrt med en katalysator for å redusere mengden skadelige stoffer i eksosen.

Oprindelig vejledning
