129RJ - Ruohotrimmeri HUSQVARNA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Raivaussaha
Merkki	Husqvarna
Malli	129RJ
Paino (ilman polttoainetta ja varusteita)	5,21 kg
Iskutilavuus	28 cm³
Maksimiteho (ISO 7293)	0,8 kW
Joutokäynti	2 800 - 3 200 rpm
Lähtöakselin maksiminopeus	11 000 rpm
Polttoainesäiliön tilavuus	343 cm³
Polttoaine	Lyijytön bensiini / 2-tahtiöljy seos (50:1)
Sytytystulppa	NGK BPMR6A, kärkiväli 0,6 mm
Mitattu äänitehotaso	106 dB(A)
Taattu äänitehotaso	114 dB(A)
Tärinä vasen/oikea kahva (ruohoterä)	4,21 / 4,23 m/s²
Tärinä vasen/oikea kahva (rikkaruohopää)	5,89 / 4,61 m/s²
Päätoiminnot	Rikkaruohonpoisto, raivaus, metsän raivaus
Yhteensopivat leikkausvarusteet	Ruohoterä Ø 250 mm (4 hammasta), rikkaruohopää T25 (lanka 2,4-2,7 mm)
Turvallisuus	Kaasulukitus, pysäytyspainike, heittosuoja, pikavapautusvaljaat
Normaali huolto	Ilmansuodattimen puhdistus (25 h välein), sytytystulpan tarkistus (kuukausittain), kulmavaihteen rasvaus

Usein kysytyt kysymykset - 129RJ HUSQVARNA

Kuinka käynnistää kylmä moottori?

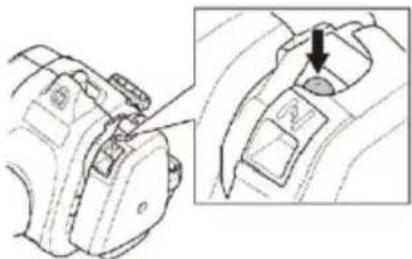

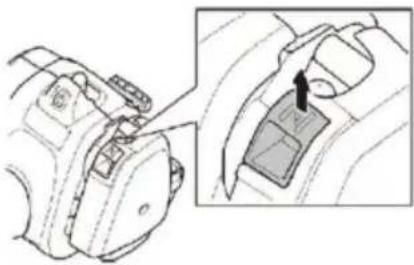

Aktivoi polttoainepumppu (noin 10 painallusta), vedä esilämmitys, aseta kone maahan, vedä sitten hitaasti käynnistysnarusta, kunnes tunnet vastuksen, vedä sitten voimakkaasti. Moottorin pitäisi käynnistyä 3-5 yrityksen jälkeen. Anna lämmetä 30 sekuntia ennen kiihdyttämistä.

Mitä bensiini/öljyseosta käyttää?

Käytä 2% (50:1) seosta lyijytöntä bensiiniä (oktaaniluku ≥ 90) ja laadukasta kaksitahtiöljyä (suositellaan: Husqvarna XP). Älä valmista enempää kuin kuukauden kulutusta.

Kuinka säätää joutokäynti?

Käännä kaasuttimen T-ruuvia: myötäpäivään lisää joutokäyntiä, vastapäivään vähentää. Leikkuulaitteen ei pidä pyöriä joutokäynnillä. Jos mahdotonta, ota yhteyttä huoltoon.

Kuinka teroittaa ruohoterä?

Käytä litteää viilaa. Viilaa leikkuureunat tasaisesti tasapainon säilyttämiseksi. Vaihda terä, jos se on taipunut, halkeillut tai murtunut. Käytä käsineitä ja sammuta moottori ensin.

Kuinka vaihtaa rikkaruohopään lanka?

Pura pää, kiedo lanka (halkaisija 2,4-2,7 mm) tasaisesti ja tiiviisti rumpuun. Kokoa pää takaisin. Upota lanka veteen muutamaksi yöksi kovettumaan.

Mitkä turvaetäisyydet on noudatettava?

Pidä vähintään 15 metrin etäisyys käyttäjän ja muiden henkilöiden tai eläinten välillä. Käytä aina henkilösuojaimia: kypärä, kuulosuojaimet, suojalasit, käsineet, saappaat ja pitkät vaatteet.

Kuinka säilyttää kone käytön jälkeen?

Tyhjennä polttoainesäiliö, puhdista kone, irrota sytytystulpan hattu estääksesi vahingossa käynnistyminen ja käytä kuljetussuojaterää. Säilytä kuivassa ja ilmavassa paikassa.

Miksi leikkuulaite pyörii joutokäynnillä?

Joutokäynti on liian korkea. Vähennä sitä kääntämällä T-ruuvia vastapäivään, kunnes työkalu pysähtyy. Jos ongelma jatkuu, kaasutin saattaa vaatia ammattilaisen hienosäätöä.

Mikä on raivaussahan äänitaso?

Mitattu äänitehotaso on 106 dB(A) ja taattu taso 114 dB(A). Käytä aina hyväksyttyjä kuulosuojaimia kuulovaurioiden välttämiseksi.

Kuinka päästötakuu hyödynnetään?

Takuu kattaa päästöihin liittyvät osat (kaasutin, sytytystulppa, äänenvaimennin jne.) 2 vuotta. Säilytä huoltotodisteet. Ota yhteyttä hyväksyttyyn HCOP-keskukseen numerossa 1-800-487-5951 (USA) tai 1-800-805-5523 (Kanada).

KÄYTTÖOHJE 129RJ HUSQVARNA

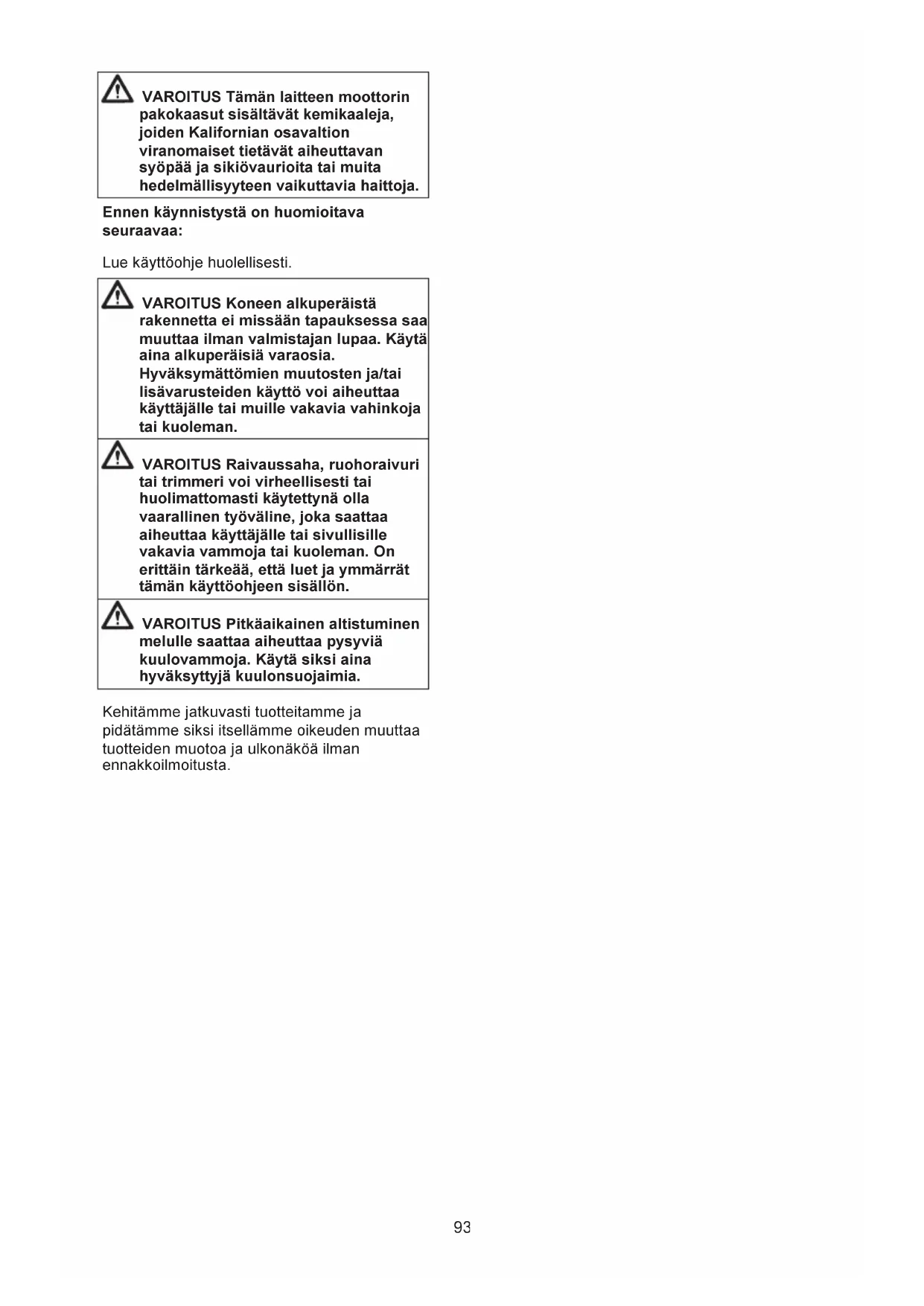

FI Käyttöohje 93-115

VAROITUS Tämän laitteen moottorin pakokaasut sisältävät kemikaaleja, joiden Kalifornian osavaltion viranomaiset tietävät aiheuttavan syöpää ja sikiövaurioita tai muita hedelmällisyyteen vaikuttavia haittoja.

Ennen käynnistystä on huomioitava seuraavaa:

Lue käyttöohje huolellisesti.

VAROITUS Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä varaosia. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman.

VAROITUS Raivaussaha, ruohoraivuri tai trimmeri voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.

VAROITUS Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja. Käytä siksi aina hyväksyttyjä kuulonsuojaimia.

Kehitämme jatkuvasti tuotteitamme ja pidätämme siksi itsellämme oikeuden muuttaa tuotteiden muotoa ja ulkonäköä ilman ennakkoilmoitusta.

Tunnukset

VAROITUS: Raivaussahat, ruohoraivurit ja trimmerit voivat olla vaarallisia.

Huolimaton tai virheellinen käyttö saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää konetta.

Käytä aina teräskärkisiä jalkineita, joissa on luistamaton pohja, sekä vartalonmyötäisiä vaatteita, paksukankaisia pitkiä housuja ja pitkähihaista takkia, liukumattomia käsineitä, suojalaseja (esim. huurtumattomat, ilmastoidut suojalasit tai kasvosuojus), hyväksyttyä turvakypärää sekä kuulosuojaimia (korvatulpat tai äänenvaimennin).

Pitkät hiukset on sidottava kiinni (turvallisuuden vuoksi).

Koneen käyttäjän on varmistettava, että ihmiset ja eläimet ovat aina vähintään 15 metrin päässä koneesta.

Varo sinkoutuvia esineitä ja kimmokkeita.

Vetoakselin enimmäisnopeus, r/min

Ruohoterällä varustetut koneet voivat sinkoutua voimakkaasti sivulle, jos terä osuu johonkin kiinteään esineeseen. Terä pystyy katkaisemaan käden tai jalan. Pidä aina kaikki ihmiset ja eläimet vähintään 15 metrin päässä koneesta.

Nuolimerkit, jotka rajaavat kahvakiinnikkeen kiinnityspaikan.

Äänenpainetaso 7,5 metrissä Australian lainsäädännön mukaisesti.

Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Koneen päästöt ilmoitetaan osiossa Tekniset tiedot ja arvokilvessä

Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset.

Tämä tuote täyttää sovellettavissa olevien EAC-direktiivien vaatimukset.

Tämä tuote on Australian sähkömagneettista yhteensopivuutta (EMC) koskevien säännösten mukainen.

Käytä lyijytöntä bensiiniä ja kaksitahtiöljyä sekoitussuhteella 50:1 (2%).

Muita koneen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifiointivaatimuksia.

OSIEN NIMITYKSET

Osien nimitykset

1. Terä
2. Voiteluaineen täyttöaukko
3. Kulmavaihde
4. Teralaitteen suojus
5. Runkoputki
6. Ohjain
7. Kaasulipaisin
8. Pysäytin
9. Kaasuliipaisimen varmistin
10. Valjaiden kiinnike
11. Sylinterikotelo
12. Kännistyskahva
13. Poltoainesäiliö
14. Rikastin
15. Polttoainepumppu
16. Ilmansuodattimen kotelo
17. Kahvan säätö
18. Lukitusmutteri
19. Tukilaippa
20. Tukikuppi
21. Väännin
22. Siimapää
23. Hylsyavain
24. Kuljetussuojus
25. Kuusiokoloavain
26. Lukkotappi
27. Valjaat
28. Käynnistyskaasupainike
29. Kaasuvaijerin säätö
30. Käyttöohjekirja

Tärkeä

• Raivaussaha, ruohoraivuri tai trimmeri voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön. Kone on tarkoitettu ainoastaan ruohontrimmaukseen, ruohonraivaukseen ja/tai metsänraivaukseen.
• Ainoat lisälaitteet, joita tämän moottoriyksikön kanssa saa käyttää, ovat luvussa TEKNISET TIEDOT suosittelemamme terälaitteet.
• Älä koskaan käytä konetta, jos olet väsynyt tai nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.
• Älä koskaan käytä konetta äärimmäisissä ilmasto-olosuhteissa, kuten kovassa pakkasessa tai erittäin lämpimässä ja/tai kosteassa ilmastossa.
• Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.
• Älä koskaan käytä konetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.
• Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja kunnossapito-, tarkastus- ja huolto-ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta KUNNOSSAPITO.
• Kaikkien koteloiden ja suojusten on oltava asennettuina ennen käynnistystä. Varmista, että sytytystulpan suojus ja johto ovat ehjät. Sähköiskun vaara. Koneen käyttäjän on huolehdittava siitä, että ihmiset ja eläimet ovat työn aikana vähintään 15 metrin päässä koneesta. Kun useampia ihmisiä työskentelee samalla alueella, turvaetäisyyden on oltava vähintään 15 metriä.

VAROITUS Kone muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä saattaa joissain tilanteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

VAROITUS Vääränlaisen terälaitteen tai väärin teroitetun terän käyttäminen voi lisätä onnettomuuksien vaaraa.

VAROITUS Älä anna koskaan lasten käyttää konetta tai oleskella sen läheisyydessä. Koska koneessa on jousipalautteinen pysäytyskosketin ja se voidaan käynnistää käynnistyskahvasta alhaisella nopeudella ja voimalla, myös pienten lasten voima voi tietyissä olosuhteissa riittää koneen käynnistämiseen. Se voi johtaa vakaviin henkilövahinkoihin. Irrota sen vuoksi sytytystulpan suojus aina, kun kone on ilman valvontaa.

Henkilökohtainen suojavarustus

VAROITUS Konetta käytettäessä on aina pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa.

VAROITUS Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.

Kypärä

Kypärää on käytettävä, jos raivattavat oksat ovat yli 2 metrin korkuisia.

Kuulosuojaimet

Käytä riittävän tehokkaasti vaimentavia kuulonsuojaimia.

Suojalasit

Hyväksyttyjä silmiensuojaimia on aina käytettävä. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksyttyjen suojalasien on täytettävä Euroopassa EN 166 -standardin, Yhdysvalloissa ANSI Z87 -standardin ja Kanadassa CSA Z94 -standardin vaatimukset.

Käsineet

Käytä käsineitä aina tarvittaessa, esim. terälaitetta asennettaessa.

Saappaat

Käytä luistamattomia ja tukevia saappaita.

Vaatetus

Käytä liukkaasta materiaalista valmistettuja vaatteita ja vältä liian löysiä vaatteita, jotka helposti tarttuvat pensaisiin ja oksiin. Käytä aina liukkaat pitkät housut. Älä pidä koruja, sortseja tai sandaaleja. Älä myöskään kulje paljain jaloin. Kiinnitä hiukset siten, etteivät ne ulotu hartioiden alapuolelle.

■ Ensiapulaukku

RAIVAUSSAHAN, RUOHORAIVURIN TAI TRIMMERIN KÄYTTÄJIEN ON PIDETTÄVÄ MUKANAAN ENSIAPULAUKKUA.

Koneen turvalaitteet

Tässä osassa kerrotaan koneen turvalaitteista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteiden toimivuus. Katso luvusta KONEEN OSAT, missä nämä laitteet sijaitsevat koneessasi.

Koneen käyttöikä voi lyhentyä ja onnettomuusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Jos tarvitset lisäohjeita, ota yhteys huoltokorjaamoon.

TÄRKEÄ! Kaikki koneen huolto- ja korjaustyö vaativat erikoiskoulutusta. Tämä koskee erityisesti koneen turvalaitteita. Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, että saat sille ammattitaitoisen korjauksen ja huollon. Jos ostat koneen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike.

VAROITUS Älä koskaan käytä konetta, jonka turvalaitteet ovat vialliset.

Noudata tässä osiossa annettuja hallinta-, kunnossapito- ja huolto-ohjeita. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

Kaasuliipaisimen varmistin

Kaasuliipaisimen varmistimen tarkoituksena on estää tahaton kaasuliipaisimen käyttö. Kun varmistinta (A) painetaan (tartuttaessa kiinni kahvasta), kaasuliipaisin (B) vapautuu. Kun ote kahvasta irrotetaan, palautuvat sekä kaasuliipaisin että varmistin lähtöasentoonsa. Se tapahtuu kahdella toisistaan riippumattomalla palautusjousijärjestelmällä. Lähtöasennossa kaasuliipaisin on siis aina lukittuna joutokäynnille.

Tarkista, että kaasuliipaisin on lukittu joutokäyntiasentoon, kun kaasuliipaisimen varmistin on lähtöasennossaan.

Paina kaasuliipaisimen varmistin sisään ja tarkista, että se palautuu lähtöasentoonsa, kun se vapautetaan.

Tarkasta, että kaasuliipaisin ja varmistin liikkuvat kevyesti ja että niiden palautusjouset toimivat.

YLEISET TURVAOHJEET

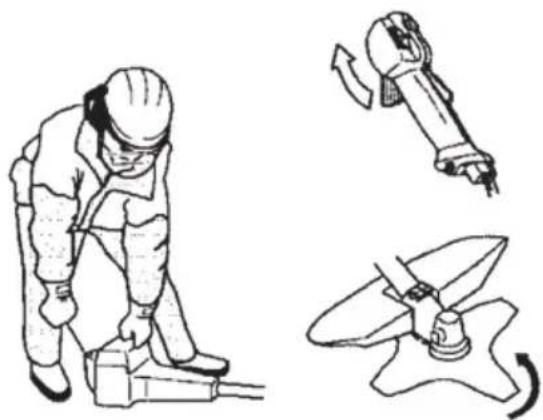

Katso otsikon Käynnistys alla annetut ohjeet. Käynnistä kone ja anna täysi kaasu. Löysää kaasuliipaisin ja tarkasta, että terälaite pysähtyy ja pysyy liikkumattomana. Jos terälaite pyörii kaasuliipaisimen ollessa joutokäyntiasennossa, on kaasuttimen joutokäyntisäätö tarkastettava. Katso ohjeet kohdasta KUNNOSSAPITO.

■ Pysäytin

Tarkista, että moottori sammuu, kun painat pysäytyskytkintä ja vapautat sen.

Teralaitteen suojus

Tämä suojus on tarkoitettu estämään irtonaisia esineitä sinkoutumasta käyttäjää kohti. Suojus estää myös käyttäjää koskettamasta terälaitteeseen.

Tarkasta, että suojus on ehjä ja ettei siinä ole halkeamia. Vaihda suojus, jos siihen on kohdistunut iskuja tai siinä on halkeamia.

Käytä aina ko. terälaitteelle suositeltua teräsuojusta. Katso kohta TEKNISET TIEDOT.

VAROITUS: Terälaitetta ei saa missään olosuhteissa käyttää ilman, että hyväksytty suojus on asennettu. Katso kohta TEKNISET TIEDOT. Jos terään asennetaan väärä tai viallinen teräsuojus, se voi aiheuttaa vakavan tapaturman.

Väärin kelatun trimmerin siiman tai väärän terälaitteen käyttö lisää tärinää.

VAROITUS: Liiallinen altistuminen tärinöille saattaa aiheuttaa verisuoni- tai hermovaurioita verenkiertohäiriöistä kärsiville henkilöille. Hakeudu lääkäriin, jos havaitset oireita, jotka voivat liittyä liialliseen tärinöille altistumiseen. Esimerkkejä tällaisista oireista ovat puutuminen, tunnottomuus, kutina, pistely, kipu, voimattomuus tai heikkous sekä ihon värin tai pinnan muutokset. Näitä oireita esiintyy tavallisesti sormissa, käsissä tai ranteissa. Nämä vaarat voivat kasvaa alhaisissa lämpötiloissa.

Valjaiden pikavapautusmekanismi

Valjaiden etupuolella on helppokäyttöinen pikavapautusmekanismi sellaisia hätätilanteita varten, joissa koneesta ja valjaista on päästävä irti nopeasti.

Katso ohjeet otsikon Valjaiden säätö alta.

Tarkasta, että valjaiden hihnat on asetettu oikein. Kun valjaat ja kone on säädetty, tarkasta, että valjaiden pikavapautusmekanismi toimii.

Äänenvaimennin

Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin.

HUOM! Äänenvaimentimessa on katalysaattori, joka vähentää haitallisia pakokaasuja.

YLEISET TURVAOHJEET

Ilmastoltaan lämpimissä ja kuivissa maissa on tulipalojen vaara suuri. Tämän vuoksi tietyihin äänenvaimentimiin on asennettu kipinänsammutusverkko. Tarkista, onko koneesi äänenvaimentimessa tällainen verkko.

Äänenvaimentimen tarkastuksessa, kunnossapidossa ja huollossa on tärkeää noudattaa annettuja ohjeita. Älä koskaan käytä konetta, jonka äänenvaimennin on rikki.

Tarkasta säännöllisesti, että äänenvaimennin on kunnolla kiinni koneessa.

VAROITUS

Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara.

VAROITUS: Äänenvaimennin sisältää kemikaaleja, jotka saattavat olla karsinogeenisiä. Vältä kosketusta näihin osiin, mikäli käsittelet vaurioitunutta äänenvaimenninta.

VAROITUS: Moottorin pakokaasut sisältävät hiilimonoksidia, joka voi aiheuttaa hämärtymisen. Älä käynnistä tai käytä konetta sisätiloissa tai huonosti ilmastoidussa tilassa.

VAROITUS: Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia.

Lukitusmutteri

Tietyntyyppisten terälaitteiden kiinnitykseen käytetään lukitusmutteria.

Asennettaessa kiristä mutteri terälaitteen pyörimissuuntaa vastaan. Irrotettaessa irrota mutteri terälaitteen pyörimissuuntaan. (Mutterissa

on vasenkätinen kierre.) Kiristä mutteri hylsyavaimella.

Lukitusmutterin nailonlukitus ei saa olla niin kulunut, että sitä voi ruuvata käsin. Lukituksen on kestettävä vähintään 1,5 Nm (1,1 ft lb). Mutteri on vaihdettava, kun se on ruuvattu kiinni noin 10 kertaa.

Terälaite

Tässä osassa kerrotaan, miten oikealla kunnossapidolla ja oikeantyyppisiä terälaitteita käyttämällä:

Vähennät koneen takapotkualttiutta. - Saat parhaan sahaustehon. - Pidennät terälaitteen kestoikää.

TÄRKEÄÄ:

Käytä terälaitteessa vain suosittelemaamme suojusta. Katso kohta TEKNISET TIEDOT. - Katso teralaitteen ohjeista trimmerin siiman kelausohjeet ja oikean siimakoon valinta. - Pidä terän leikkuuhampaat hyvin ja oikein teroitettuina. Noudata suosituksiamme. Katso myös terapakkauksessa annetut ohjeet. - Pidä kouru- ja säätöhampaan korkeusero oikeana. Noudata ohjeitamme ja käytä suositeltua viilausohjainta.

VAROITUS: Pysäytä moottori, ennen kuin alat käsitellä terälaitetta. Varmista, että terälaite on lakannut täysin pyörimästä. Irrota johto sytytystulpasta.

VAROITUS: Virheellinen terälaite tai väärin viilattu terä lisää takapotkun vaaraa.

Terälaite

Ruohotera ja ruohoveitsi on tarkoitettu paksun ruohon raivaukseen.

Siimapää on tarkoitettu ruohon trimmaukseen.

YLEISET TURVAOHJEET

Perussäännöt

Käytä terälaitteessa vain suosittelemaamme suojusta. Katso kohta TEKNISET TIEDOT.

Pidä terän leikkuuhampaat hyvin ja oikein teroitettuina. Noudata ohjeitamme ja käytä suositeltua viilausohjainta. Väärin teroitettu tai vaurioitunut terä lisää onnettomuuksien vaaraa.

Tarkasta terälaite vaurioiden ja halkeamien varalta. Vaurioitunut terälaite on aina vaihdettava.

Ruohoveitsen ja ruohoterän viilaus

• Katso viilausohjeet terälaitteen pakkauksesta. Terä ja veitsi viilataan yksihakkuisella lattaviilalla.
• Vilaa kaikkia särmiä yhtä paljon terän tasapainon säilyttämiseksi.

VAROITUS: Hävitä aina terä, joka on taipunut, vääntynyt, lohjennut, katkennut tai vioittunut muulla tavoin. Älä koskaan yritä oikaista vääntynyttä terää uudelleen käytettäväksi. Käytä vain koneelle tarkoitettuja alkuperäisteriä.

■ Siimapää

TÄRKEÄ: Varmista aina, että trimmerin siima kelautuu tiukasti ja tasaisesti puolan ympärille, sillä kone saattaa muuten aiheuttaa haitallista tärinää.

• Käytä vain suositeltuja terälaitteita. Katso kohta TEKNISET TIEDOT.

Yleisesti ottaen pieni kone vaatii pienet siimapäät ja päinvastoin. Tämä johtuu siitä, että trimmerin siimalla raivattaessa on moottorin singottava siima säteittäisesti siimapäästä ja kestettävä myös raivattavan ruohon aiheuttama vastus. Myös trimmerin siiman pituudella on merkitystä. Pitkä trimmerin siima vaatii suuremman moottoritehon kuin yhtä paksu, mutta lyhyempi siima. - Varmista, että trimmisuojuksessa oleva veitsi on ehjä. Trimmerin siima katkaistaan sillä oikeanpituiseksi. - Trimmerin siiman käyttöikää voidaan pidentää liottamalla sitä vedessä pari vuorokautta. Siima tulee näin sitkeämmäksi ja kestää pidempään.

ASENNUS

HUOMAA: Varmista, että yksikkö kootaan oikein tämän ohjekirjan kuvien mukaisesti.

Ohjaimen kiinnitys

1. Irrota ruuvi kaasukahvan takaosasta.
2. Vie kaasukahva ohjaimen oikealle puolelle (ks. kuva).
3. Aseta kahvassa oleva kiinnitysruuvin reikä ja ohjaimen reikä kohdakkain.
4. Kiinnitä ruuvi takaisin reikään kaasukahvan takaosaan.
5. Kierrä ruuvi kahvan ja ohjaimen läpi. Kiristä ruuvi.
6. Asenna kiinnitysosat kuvan mukaisesti.

VAROITUS: Ohjaimen kiinnitysosat on asennettava akseliin merkittyjen nuolien väliin turvallisen käytön takaamiseksi.

1. Kiristä ruuvit kuusiokoloavaimella.

Valjaiden kiinnitys

VAROITUS: Ruohoraivurin on työskenneltäessä oltava aina kiinnitettynä valjaisiin. Muussa tapauksessa et pysty käyttämään ruohoraivuria turvallisesti. Seurauksena voi olla vahinkoja käyttäjälle tai muille henkilöille. Älä koskaan käytä valjaita, joiden pikavapautusmekanismi on vaurioitunut.

Valjaiden ja ohjaimen säädöt on tehtävä ennen laitteen käyttöä moottorin ollessa täysin sammutettuna.

Valjaiden kiinnikkeen kiinnitys

1. Aseta ylempi valjaiden kiinnike varren yläpuolelle ja sijoita alempi kiinnike varren alapuolelle. Kohdista ylemmän ja alemman kiinnikkeen ruuvien reiät. Kiinnike asennetaan varressa olevan nuolen yläpuolelle (ks. kuva).

HUOMAA: Työnnä kaasuttimen johto valjaiden alemmassa kiinnikkeessä olevaan uraan ennen ruuvien kiristämistä.

1. Työnnä kaksi ruuvia ruuvin reikiin.
2. Kiinnitä valjaiden kiinnike kiristämällä ruuvit kuusiokoloavaimella.

Valjaiden sovitus

Valjaiden etupuolella on helppokäyttöinen pikavapautusmekanismi. Käytä pikavapautusmekanismia hätätilanteessa, jolloin laitteesta ja valjaista on vapauduttava nopeasti.

Tasainen hartiakuormitus

Hyvin sovitetut valjaat ja kone helpottavat huomattavasti työskentelyä.

Pue valjaat päällesi. Säädä valjaat mahdollisimman hyvään työasentoon. Kiristä lantiohihnat niin, että paino jakautuu tasaisesti hartioille.

HUOMAA: Valjaiden kiinnikkeen paikkaa on mahdollisesti säädettävä runkoputkessa, jotta laite on kunnolla tasapainossa.

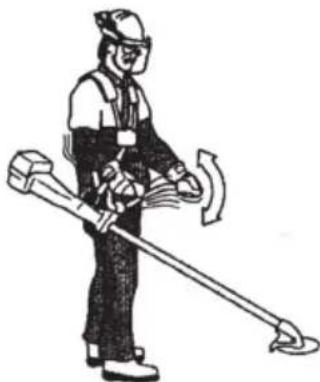

Oikea korkeus

Säädä valjaat niin, että terälaite on maanpinnan suuntaisesti.

ASENNUS

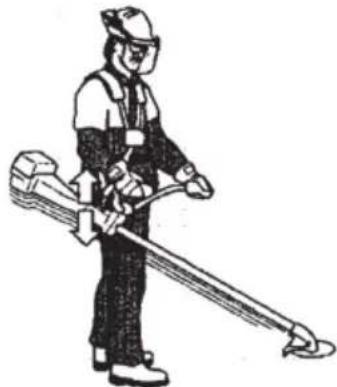

Oikea tasapaino

Anna terälaitteen levätä kevyesti maata vasten. Jos käytetään ruohoteraa, se on pidettävä muutamia kymmeniä senttimetrejä maanpinnan yläpuolella, ettei se osu kiviin tai muihin vastaaviin kohteisiin. Siirrä valjaiden kiinnikettä niin, että laite on tasapainossa.

Terien ja siimapään asennus

• Teralaitetta asennettaessa on erittäin tärkeää, että väännön/tukilaipan ohjain tulee oikein terälaitteen keskireikään. Väärin asennettu terälaite voi aiheuttaa vakavan ja/tai hengenvaarallisen tapaturman.

VAROITUS: Terälaitetta ei saa missään olosuhteissa käyttää ilman, että hyväksytty suojus on asennettu. Katso kohta TEKNISET TIEDOT. Jos terään asennetaan väärä tai viallinen teräsuojus, se voi aiheuttaa vakavan tapaturman.

TÄRKEÄ: Koneessa saa käyttää ruohoterää vain, jos kone on varustettu oikealla ohjaimella, teräsuojuksella ja valjailla.

Teräsuojuksen, ruohoterän ja ruohoveitsen asennus

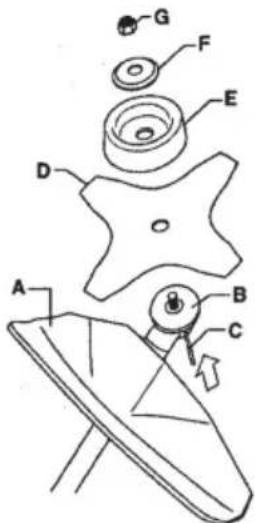

1. Teräsuojus/yhdistelmäsuojus (A) asetetaan runkoputkessa olevaan kiinnikkeeseen ja kiinnitetään yhdellä ruuvilla.

HUOM! Käytä suositeltua teränsuojusta. Katso luku Tekniset tiedot.

1. Asenna väännin (B) käyttöakselille.
2. Pyöritä teräakselia, kunnes yksi väännön rei'istä tulee vaihteistokotelon vastaavan reiän kohdalle.
3. Lukitse akseli työntämällä lukkotappi (C) reikään.
4. Aseta terä (D), tukikuppi (E) ja tukilaippa (F) käyttöakselille.
5. Asenna mutteri (G). Mutteri on kiristettävä momenttiin 35-50 Nm (3,5-5 kpm). Käytä työkalusarjaan kuuluvaa hylsyavainta. Pidä kiinni avaimen varresta mahdollisimman läheltä teränsuojusta. Mutteri kiristyy, kun avainta käännetään pyörimissuuntaa vastaan (HUOMAA: vasenkätinen kierre).

Trimmisuojuksen ja siimapään asennus

1. Asenna trimmisuojus (A) siimapäällä työskentelyä varten.

Trimmisuojus/yhdistelmäsuojus asetetaan runkoputken kiinnikkeeseen ja kiinnitetään yhdellä ruuvilla (L).

1. Asenna vantti (B) käyttöakselille.
2. Käännä vartta, kunnes yksi käyttölaipan rei'istä on vaihteistokotelon vastaavan reiän kohdalla.

ASENNUS

1. Lukitse akseli työntämällä lukkotappi (C) reikään.
2. Kierrä siimapää (H) kiinni pyörimissuunnan vastaiseen suuntaan.

1. Irrotus tapahtuu päinvastaisessa järjestyksessä.

Polttoaineturvallisuus

Älä koskaan käynnistä konetta:

• Jos olet läikyttänyt polttoainetta sen päälle. Pyyhi kaikki roiskeet pois ja anna bensiinijäännösten haihtua.
• Jos olet läikyttänyt polttoainetta itsesi tai vaatteidesi päälle, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippuaa ja vettä.
• Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda.

■ Kuljetus ja säilytys

Säilytä ja kuljeta konetta ja polttoainetta niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin esimerkiksi sähkökoneista, sähkömoottoreista, sähkökytkimistä/katkaisimista tai lämmityskattilosta peräisin olevien kipinöiden tai avotulen kanssa. - Polttoainetta on säilytettävä ja kuljetettava erityisesti tähän tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa. - Ennen koneen siirtämistä pitempiaikaiseen säilytykseen, on polttoainesäiliö tyhjennettävä. Kysy lähimmältä huoltoasemalta, mihin voit toimittaa ylimääräisen polttoaineen. - Varmista, että kone on puhdistettu hyvin ja että täydellinen huolto on tehty ennen pitkäaikaissäilytystä. - Terälaitteen kuljetussuojuksen on aina oltava asennettuna koneen kuljetuksen tai säilytyksen aikana. - Moottorin tahattoman käynnistyksen estämiseksi sytytystulpan suojus on irrotettava aina kun kone siirretään pitkäaikaissäilytykseen, kun kone on ilman valvontaa ja kun koneelle tehdään mitä tahansa huoltotoimenpiteitä. - Varmista koneen kiinnitys kuljetuksen aikana.

VAROITUS Käsittele polttoainetta varovasti. Muista palo-, räjähdys- ja sisäänhengitysvaarat.

Polttoaine

HUOMIO: Kone on varustettu kaksitahtimoottorilla, jota on aina käytettävä bensiinin ja kaksitahtimoottoriöljyn sekoituksella. Oikean seossuhteen varmistamiseksi on tärkeä mitata sekoitettava öljymäärä tarkasti. Pieniä polttoainemääriä sekoitettaessa vaikuttavat öljymäärän pienetkin virheellisyydet voimakkaasti seossuhteeseen.

VAROITUS Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja voivat hengitettynä ja ihokosketuksessa

aiheuttaa vakavia vahinkoja. Käsittele siksi polttoainetta varovasti ja huolehdi polttoaineen käsittelypaikan hyvästä ilmanvaihdosta.

■ Bensiini

HUOMIO: Käytä aina öljysekoitteista laatubensiiniä (väh. 90-oktaanista). Käytä ympäristöä säästävää bensiiniä, nk. alkylaattibensiiniä, jos sitä on saatavana.

• Suositeltu alhaisin oktaaniluku on 90. Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alle 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata moottorivaurioita.
• Työhön, jossa konetta käytetään jatkuvasti suurilla pyörimisnopeuksilla, suositellaan suurempaa oktaanilukua.

Kaksitahtiöljy

• Paras mahdollinen suorituskyky ja moottorinkestävyys varmistetaan käyttämällä laitteessa ilmajäähdytteisille kaksitahtimoottoreille tarkoitettua Husqvarna XP -öljyä. Kun sekoitat polttoainetta, käytä vain laadukasta täyssynteettistä kaksitahtiöljyä.
• Älä koskaan käytä kaksitahtiöljyä, joka on tarkoitettu vesijäähdytteisille ulkolaitamoottoreille, eli nk. outboardoil-öljyä tai laivaöljyä (nimitetään TCW:ksi).
• Älä koskaan käytä nelitahtimoottoreille tarkoitettua öljyä.

Sekoitus

• Sekoitussuhde on 50:1.
• Sekoita bensiini ja öljy aina puhtaassa bensiinille hyväksytyssä astiassa.
• Lisää aina ensin puolet sekoitettavasta bensiinistä. Lisää sen jälkeen koko öljymäärä. Sekoita (ravista) polttoaineseosta. Lisää loput bensiinistä.
• Sekoita (ravista) polttoaineseos huolellisesti ennen koneen polttoainesäiliön täyttämistä.

Bensiini, I (gal) Kaksıtahtiölj, ml (oz.)
4 (1) 77 (2,6)
8 (2) 154 (5,2)

• Sekoita polttoainetta enintään 1 kuukauden tarvetta vastaava määrä.
• Jos konetta ei käytetä pitkään aikaan, on polttoainesäiliö tyhjennettävä ja puhdistettava.

VAROITUS

Katalysaattorilla varustettu äänenvaimennin on erittäin kuuma sekä käytön aikana että käytön jälkeen. Tämä koskee myös joutokäyntiä. Muista tulipalon vaara erityisesti lähellä tulenarkoja aineita ja/tai kaasuja käsiteltäessä.

Tankkaaminen

VAROITUS Seuraavat turvatoimet vähentävät tulipalon vaaraa:

• Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle.
• Sammuta moottori aina ennen tankkaamista.
• Sammuta moottori ja anna sen jäähtyä muutaman minuutin ajan aina ennen polttoaineen lisäämistä.
• Avaa polttoainesäiliön korkki varovasti polttoaineen lisäämisen yhteydessä, jotta mahdollinen ylipaine vapautuu hitaasti. Kiristä polttoainesäiliön korkki huolellisesti polttoaineen lisäämisen jälkeen. Siirrä kone aina pois polttoaineen lisäämispaikalta ennen koneen käynnistämistä.
• Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi. Säiliössä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä.

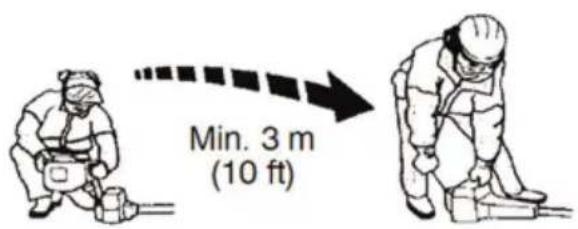

• Varmista, että polttoaine on sekoittunut hyvin ravistamalla astiaa ennen tankkausta.

KÄYNNISTYS JA PYSÄYTYS

Tarkastus ennen käynnistystä

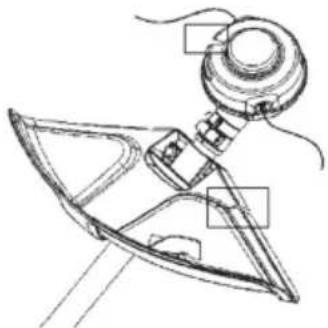

Tarkasta, ettei terän hampaiden pohjaan tai keskiöreiän kohdalle ole tullut halkeamia. Halkeamat johtuvat tavallisimmin siitä, että hampaiden pohjaan on viilattaessa jäänyt teräviä kulmia tai että terää on käytetty tylsänä. Hävitä terä, jos siinä on havaittavissa halkeamia.

Tarkasta, ettei tukilaippaan ole tullut väsymisestä tai liiallisesta kiristämisestä aiheutuneita halkeamia. Hävitä tukilaippa, jos siinä on havaittavissa halkeamia.

• Varmista, ettei terämutteri ole menettänyt lukitustehoaan. Mutterilukituksen lukitusmomentin on oltava vähintään 1,5 Nm (1,1 ft lb). Terämutterin kiristysmomentin on oltava 35-50 Nm (26-36 ft lb).

• Tarkista, että siimapää ja trimmisuojus ovat ehjät eikä niissä ole halkeamia. Vaihda siimapää tai trimmisuojus, jos niihin on kohdistunut iskuja tai niissä on halkeamia.

• Älä koskaan käytä konetta ilman suojuksia tai viallisin suojuksin. Kaikkien koteloiden on oltava oikein asennettuina ja ehjiä ennen koneen käynnistystä.

Käynnistys ja pysäytys

VAROITUS: Koko kytkimen, kytkinkotelon ja akselin on oltava asennettuna ennen koneen käynnistystä, sillä kytkin saattaa muuten irrota ja aiheuttaa henkilövahinkoja. Siirrä kone aina pois polttoaineen lisäämispaikalta ennen koneen käynnistämistä. Aseta kone tukevalle alustalle. Varmista, ettei terälaite pääse osumaan mihinkään esineeseen. Varmista, ettei työalueella ole asiaankuulumattomia henkilöitä, sillä tämä voi aiheuttaa vakavien henkilövahinkojen vaaran. Turvaetäisyys on 15 metriä.

Kylmä moottori

1. Polttoainepumppu: Painele polttoainepumpun kumirakkoa useita kertoja (noin 10 kertaa), kunnes polttoainetta alkaa valua rakkoon. Rakon ei tarvitse olla aivan täynnä.

1. Rikastin: Aseta rikastin rikastusasentoon.

VAROITUS: Kun moottori käynnistetään rikastin rikastusasennossa, teralaite alkaa pyöriä välittömästi.

1. Käynnistä samalla tavalla kuin kylmä moottori, mutta älä aseta rikastinta rikastusasentoon. Tartu käynnistyskahvasta ja vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat), ja vedä sen jälkeen nopein ja voimakkain vedoin. Älä koskaan kiedo käynnistysnarua kätesi ympärille.

HUOM.! Älä paina kaasuliipaisinta moottorin käynnistyksen aikana.

HUOM.! Älä vedä käynnistysnarua täysin ulos äläkä irrota otetta käynnistyskahvasta, kun naru on täysin ulkona. Tämä voi vaurioittaa

KÄYNNISTYS JA PYSÄYTYS

konetta. Jatka narun vetämistä, kunnes moottori alkaa käynnistyä (tai enintään kolme kertaa).

1. Jos moottori käynnistyy tai yrittää käynnistyä, paina rikastinvipu käyntiasentoon.
2. Jatka narusta vetämistä, kunnes moottori käynnistyy.
3. Kun moottori käynnistyy, anna sen lämmetä 30 sekuntia ennen täydellä kaasulla käyttöä.

Lämmin moottori

1. Polttoainepumppu: Painele polttoainepumpun kumirakkoa (B) useita kertoja, kunnes polttoaine täyttää rakon (noin 10 kertaa). Rakon ei tarvitse olla aivan täynnä.
2. Jatka narun vetämistä, kunnes moottori alkaa käynnistyä (tai enintään kolme kertaa). Kaasukahvat, joissa on käynnistyskaasuliipaisimen varmistin:

Käynnistyskaasu saadaan painamalla ensin kaasuliipaisimen varmistin ja kaasuliipaisin alas ja painamalla sen jälkeen käynnistyskaasupainiketta (A). Vapauta sen jälkeen kaasuliipaisimen varmistin ja kaasuliipaisin ja seuraavaksi käynnistyskaasupainike. Käynnistyskaasutoiminto on nyt aktivoitu. Voit palauttaa moottorin joutokäynnille painamalla kaasuliipaisimen varmistimen ja kaasuliipaisimen alas.

Pysäytys

Sammuta moottori painamalla pysäytyskytkintä ja vapauttamalla se.

HUOM! Pysäytyskosketin palautuu automaattisesti käynnistysasentoon. Sen

vuoksi, tahattoman käynnistyksen estämiseksi, sytytystulpan suojus on aina irrotettava sytytystulpasta asennuksen, tarkastuksen ja/tai huollon ajaksi.

VAROITUS Kun moottori käynnistetään rikastimen ollessa suljetussa asennossa, terälaite alkaa pyöriä välittömästi.

PERUSTEKNIIKKA

TÄRKEÄÄ!

Tässä osassa käsitellään trimmerin käyttöön liittyviä yleisiä turvamääräyksiä. Kun joudut tilanteeseen, jossa trimmerin käytön jatkaminen tuntuu epävarmalta, on sinun kysyttävä neuvoa asiantuntijalta. Ota yhteyttä valtuutettuun huoltoliikkeeseen.

Älä tee mitään sellaista, mihin et katso taitosi riittävän.

Ennen käyttöä sinun on ymmärrettävä metsänraivauksen, ruohonraivauksen ja ruohontrimmauksen ero.

Yleiset turvamääräykset

Tarkkaile ympäristöä:

• Varmistaaksesi, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan koneen hallintaan.
• Varmistaaksesi, etteivät ihmiset, eläimet tai muut ole vaarassa joutua kosketuksiin terälaitteen tai terälaitteesta sinkoutuvien irtonaisten esineiden kanssa.

HUOM! Älä koskaan käytä konetta niin, ettei sinulla onnettomuustapauksessa ole mahdollisuutta kutsua apua.

• Älä käytä konetta epäsuotuisissa sääolosuhteissa, kuten tiheässä sumussa, rankkasateessa, kovassa tuulessa tai ankarassa pakkasessa. Huonossa säässä työskentely on väsyttävää, ja siihen liittyy usein riskitekijöitä, sillä se voi esimerkiksi tehdä alustasta liukkaan tai vaikuttaa puun kaatosuuntaan.
• Varmista, että voit siirtyä ja seisoa turvallisesti. Katso, onko äkilliselle siirtymiselle esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.). Noudata suurta varovaisuutta viettävässä maastossa työskennellessäsi.

• Siirtymisen ajaksi on moottori sammutettava. Pitempiä matkoja siirryttäessä ja kuljetusten aikana on käytettävä kuljetussuojusta.
• Älä koskaan laske konetta maahan moottorin ollessa käynnissä tai terälaitteen pyöriessä.

Raivaukseen liittyviä perusasioita

Käytä aina oikeita varusteita. - Pidä varusteet aina hyvin sovitettuina. Noudata turvaohjeita. - Järjestele työ hyvin.

Käytä terää aina täydellä kaasulla, kun painat sen raivattavaan materiaaliin. Käytä aina hyvin teroitettuja teriä. - Varo sahaamasta kiviin. - Päästä kaasu joutokäynnille aina työvaiheiden välissä. Pitkäaikainen käyttö täydellä kaasulla moottoria kuormittamatta voi aiheuttaa vakavan moottorivaurion.

VAROITUS Koneen käyttäjä eikä kukaan muukaan saa yrittää vetää raivattua materiaalia sivuun moottorin tai terälaitteen pyöriessä, sillä seurauksena voi olla vakavia vahinkoja. Vältä vahingot pysäyttämällä moottori ja terälaite sekä irrottamalla johto sytytystulpasta ennen teräakselin ympärille kiertyneen materiaalin poistamista. Kulmavaihde voi olla kuuma käytön aikana ja jonkin aikaa sen jälkeen. Anna koneen jäähtyä. Siihen koskettaminen voi aiheuttaa palovamman.

VAROITUS Varo sinkoutuvia esineitä. Hyväksyttäviä silmiensuojaimia on aina käytettävä. Älä koskaan nojaa terälaitteen suojuksen yli. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia tapaturmia. Pidä sivulliset turvallisen välimatkan päässä. Lasten, eläinten, sivullisten ja apulaisten on pysyteltävä 15 metrin turvallisuusetäisyydellä. Sammuta laite välittömästi, jos joku tulee lähemmäs. Älä koskaan käänny koneen kanssa ympäri tarkastamatta ensin, ettei turva-alueella ole ketään.

VAROITUS Suojuksen ja terälaitteen väliin tarttuu toisinaan oksia ja ruohoa. Pysäytä aina moottori ennen puhdistusta.

Ruohonraivaus ruohoterällä

• Ruohoterää ja ruohoveitsiä ei saa käyttää puumaisten runkojen raivaukseen.
• Ruohoterää käytetään kaikentyyppisen pitkän tai paksun ruohon raivaukseen.
• Ruoho niitetään edestakaisella sivuttaisliikkeellä, jossa liike oikealta vasemmalle on raivausliike ja liike vasemmalta oikealle paluuliike. Käytä leikkaamiseen terän vasenta puolta (kello 8:n ja 12:n välinen teräsektori).

PERUSTEKNIIKKA

• Jos terää kallistetaan raivattaessa hieman vasemmalle, ruoho jää aumaksi, josta se on helppo kerätä pois esim. haravoitaessa. Pyri työskentelemään tasaisella rytmillä. Seiso tukevassa haara-asennossa. Siirry paluuliikkeen jälkeen eteenpäin ja asetu taas tukevaan asentoon.
• Anna tukikupin nojata kevyesti maata vasten. Se on tarkoitettu suojaamaan terää maakosketukselta. Vähennä vaaraa, että raivattava materiaali kiertyy terän ympärille, noudattamalla seuraavia ohjeita:

Työskentele aina täydellä kaasulla. Väistä raivattua materiaalia paluuliikkeen aikana.

• Pysäytä moottori, irrota valjaat ja aseta raivaussaha maahan, ennen kuin alat kasata raivattua materiaalia.

Ruohontrimmaus siimapäällä

■ Trimmaus

• Pidä siimapää hieman maanpinnan yläpuolella ja kallista sitä. Raivaus suoritetaan trimmerin siiman päällä. Anna trimmerin siiman työskennellä vapaasti. Älä koskaan paina trimmerin siimaa raivattavaan materiaaliin.

• Trimmerin siimalla on helppo raivata ruohot ja rikkakasvit seinien, aitojen, puiden ja istutusten viereltä, mutta se voi myös vaurioittaa puiden ja pensaiden arkaa kuorta sekä aidantolppia. Vähennä kasvillisuusvaurioiden vaaraa lyhentämällä siima 10-12 cm:n pituiseksi ja vähentämällä moottorin käyntinopeutta.
• Älä käytä trimmattaessa täyttä kaasua, jotta trimmerin siima kestää pidempään ja siimapää kuluu vähemmän.

Kaapiminen

Kaapimistekniikalla poistetaan kaikki ei-toivottu kasvillisuus. Pidä siimapää aivan ruohon yläpuolella kaltevassa asennossa. Anna trimmerin siiman pään iskeä maahan puiden, pylväiden, patsaiden ja vastaavien vierustalta. TÄRKEÄÄ! Tämä tekniikka lisää trimmerin siiman kulumista.

• Siima kuluu nopeammin ja sitä on syötettävä ulos useammin esimerkiksi kivien, tiilien, betonin ja metalliaitojen lähellä

työskenneltäessä kuin raivattaessa puiden ja puuaitojen vierustalta.

Leikkaus

• Trimmi on ihanteellinen työkalu ruohon leikkuuseen paikoista, joihin on vaikea päästä tavallisella ruohonleikkurilla. Pidä trimmerin siimaa maanpinnan suuntaisesti ruohoa leikattaessa. Vältä painamasta siimapäätä maata vasten, koska se voi pilata nurmikon ja vaurioittaa työvälinettä.

Vältä pitämästä siimapäätä jatkuvasti maassa tavallisen leikkuun aikana. Jatkuva kosketus voi vaurioittaa ja kuluttaa siimapäätä.

Siivous

Pyörivän siiman puhallusilmaa voidaan käyttää nopeaan ja helppoon puhdistukseen. Pidä trimmerin siima puhdistettavien pintojen päällä niiden suuntaisesti ja liikuta työvälinettä edestakaisin.

Leikattaessa ja siivottaessa on käytettävä täyttä kaasua hyvän tuloksen saamiseksi.

VAROITUS Laitteen käyttäjä tai kukaan muu henkilö ei saa yrittää poistaa leikkuujätettä moottorin käydessä tai trimmerin siiman pyöriessä, sillä seurauksena voi olla vakavia vahinkoja. Vältä vahingot pysäyttämällä moottori ja siimapää sekä irrottamalla johto sytytystulpasta ennen vetoakselin ympärille takertuneen ruohon poistamista. Kulmavaihde voi olla kuuma käytön aikana ja jonkin aikaa sen jälkeen. Anna koneen jäähtyä. Siihen koskettaminen voi aiheuttaa palovamman.

VAROITUS Varo sinkoutuvia esineitä. Pidä aina silmäsuojia. Älä koskaan nojaa terälaitteen suojuksen yli. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia tapaturmia.

Pidä sivulliset turvallisen välimatkan päässä. Lasten, eläinten, sivullisten ja apulaisten on pysyteltävä 15 metrin turvallisuusetäisyydellä. Sammuta laite välittömästi, jos joku tulee lähemmäs.

KUNNOSSAPITO

Koneen käyttöikä voi lyhentyä ja onnettomuusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisätietoja lähimmältä valtuutetulta jälleenmyyjältä.

Laitteen ja huoltotöiden turvallisuus

Irrota sytytystulppa ennen huoltotöiden aloittamista (kaasuttimen säätöä lukuun ottamatta).

VAROITUS Koko kytkimen, kytkinkotelon ja akselin on oltava asennettuna ennen koneen käynnistystä, sillä kytkin saattaa muuten irrota ja aiheuttaa henkilövahinkoja.

Kaasutin

Toiminta

Kaasutin ohjaa kaasuliipaisimen välityksellä moottorin pyörimisnopeutta. Ilma ja polttoaine sekoittuvat kaasuttimessa.

T-ruuvi säätää kaasuläpän perusasentoa joutokäynnillä. Kiertämällä T-ruuvia myötäpäivään saadaan suurempi joutokäyntinopeus, ja kiertämällä sitä vastapäivään saadaan hitaampi joutokäyntinopeus.

Perussäätö

Kaasuttimelle tehdään perussäätö tehtaalla koekäytön yhteydessä. Hienosäätö on annettava pätevän henkilön suoritettavaksi.

VAROITUS: terälaite saattaa pyöriä kaasuttimen säädön aikana. Käytä suojavarusteita ja noudata kaikkia turvallisuusohjeita. Varmista, että terälaite lakkaa pyörimästä, kun moottori käy tyhjäkäynnillä. Kun olet sammuttanut laitteen, varmista, että terälaite on pysähtynyt ennen laitteen laskemista maahan.

HUOM! Jos terälaite pyörii joutokäynnin aikana, T-ruuvia on kierrettävä vastapäivään, kunnes terälaite pysähtyy.

Suositeltu joutokäyntinopeus:

Katso kohta Tekniset tiedot.

Suositeltu suurin ryntäyspyörimisnopeus:

Katso kohta Tekniset tiedot.

Joutokäynnin hienosäädöt

Säädä joutokäynti joutokäyntiruuvilla T, jos uusintasäätö on tarpeen. Kierrä T-ruuvia ensin myötäpäivään, kunnes terälaite alkaa pyöriä. Kierrä ruuvia sen jälkeen vastapäivään, kunnes terälaite pysähtyy. Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikissa asennoissa. Lisäksi säädössä on oltava hyvä marginaali pyörimisnopeuteen, jolla terälaite alkaa pyöriä.

Käynnistyskaasukierrosluvun säätö

Oikean käynnistyskaasukierrosluvun asettamiseksi on kaasukahvan takaosassa, kaapelin vieressä säätöruuvi. Tällä ruuvilla (4 mm:n kuusio) voidaan käynnistyskaasukierroslukua nostaa tai laskea.

Toimi seuraavasti:

1. Käytä konetta joutokäynnillä.
2. Paina puolikaasun lukitsin alas otsikon Käynnistys ja pysäytys alla annetun ohjeen mukaisesti.
3. Jos käynnistyskaasukierrosluku on liian matala (alle 4000 r/min), säätöruuvia (A) kierretään myötäpäivään, kunnes terälaite alkaa pyöriä. Kierrä sen jälkeen säätöruuvia (A) myötäpäivään vielä 1/2 kierrosta.
4. Jos käynnistyskaasukierrosluku on liian korkea, säätöruuvia (A) kierretään vastapäivään, kunnes terälaite pysähtyy. Kierrä sen jälkeen säätöruuvia (A) myötäpäivään vielä 1/2 kierrosta.

VAROITUS: Jos joutokäyntiä ei voida säätää niin, että terälaite ei pyöri, ota yhteys huoltoliikkeeseen. Älä käytä konetta, ennen kuin se on säädetty oikein tai korjattu.

Äänenvaimennin

HUOM! Äänenvaimentimessa on katalysaattori, joka vähentää haitallisia pakokaasuja.

(Käynnistinkotelo poistettu selkeyden vuoksi)

Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat

aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja palavaa materiaalia.

Äänenvaimentimissa on erityinen kipinänsammutusverkko. Verkko on tarkistettava ja tarvittaessa puhdistettava huoltoliikkeessä. Jos verkko on vaurioitunut, se on vaihdettava.

Jos verkko tukkeutuu usein, se voi olla merkki katalysaattorin toiminnan heikentymisestä. Ota yhteys huoltoliikkeeseen äänenvaimentimen tarkistusta varten. Jos verkko on tukkeutunut, kone ylikuumenee, mistä seuraa sylinteri- ja männänvaurioita.

HUOMIO: Älä koskaan käytä konetta, jos äänenvaimennin on vaurioitunut tai sen kiinnitys on löysällä. Tarkista, että äänenvaimentimen pultit ovat kireällä.

VAROITUS

Katalysaattorillinen äänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara!

VAROITUS: Äänenvaimennin sisältää kemikaaleja, jotka saattavat olla karsinogeenisiä. Vältä kosketusta näihin osiin, mikäli käsittelet vaurioitunutta äänenvaimenninta.

VAROITUS: Moottorin pakokaasut sisältävät hiilimonoksidia, joka voi aiheuttaa häkämyrkytyksen. Älä käynnistä tai käytä konetta sisätiloissa tai huonosti ilmastoidussa tilassa. Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia!

Sytytystulppa

Sytytystulpan kuntoa heikentävät:

• väärin säädetty kaasutin.
• polttoaineen öljymäärä virheellinen (liian paljon tai väärää öljyä), likainen ilmansuodatin.

Nämä tekijät aiheuttavat sytytystulpan kärkien karstoittumisen, mistä voi seurata käyntihäiriöitä ja käynnistysongelmia.

Jos koneen teho on heikko, jos sitä on vaikea käynnistää tai jos joutokäynti on levotonta, tarkista aina sytytystulppa ennen muita toimenpiteitä.

Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,6 mm.

Sytytystulppa on vaihdettava suunnilleen kuukauden käytön jälkeen, tarvittaessa aikaisemmin.

HUOMIO: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulppa voi tuhota männän/sylinterin.

Ilmansuodatin

Puhdistamalla ilmansuodatin säännöllisesti pölystä ja liasta vältetään seuraavat ongelmat:

kaasutinhäiriö, käynnistysongelmat, tehon heikkeneminen, moottorin osien turha kuluminen, epätavallisen korkea polttoaineenkulutus

Puhdista ilmansuodatin 25 tunnin käytön jälkeen tai useammin, jos olosuhteet ovat poikkeuksellisen pölyiset.

Ilmansuodattimen puhdistus

Irrota ilmansuodattimen kotelo ja poista suodatin. Pese se puhtaaksi lämpimällä saippuavedellä. Huuhtele hyvin. Varmista, että suodatin on kuiva ennen takaisin asentamista.

Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

Kulmavaihde

Kulmavaihde on tehtaalta toimitettaessa täytetty sopivalla rasvamäärällä. Ennen koneen käyttöönottoa on kuitenkin tarkastettava, että 3/4 vaihteesta on täytetty rasvalla. Käytä erikoisrasvaa. Vaihteiston voiteluaine on yleensä vaihdettava ainoastaan mahdollisten korjausten yhteydessä.

Ruohoveitsen ja ruohoterän viilaus

VAROITUS: Pysäytä aina moottori, ennen kuin alat käsitellä terälaitetta. Se pyörii vielä kaasuliipaisimen vapauttamisen jälkeen. Varmista, että terälaite on täysin pysähtynyt ja irrota johto sytytystulpasta, ennen kuin alat käsitellä terälaitetta.

• Katso viilausohjeet terälaitteen pakkauksesta.
• Terä ja veitsi viilataan yksihakkuisella lattaviilalla.
• Viilaa kaikkia särmiä yhtä paljon terän tasapainon säilyttämiseksi.

VAROITUS: Hävitä aina terä, joka on taipunut, vääntynyt, lohjennut, katkennut tai vioittunut muulla tavoin. Älä koskaan yritä oikaista vääntynyttä terää uudelleen käytettäväksi. Käytä vain koneelle tarkoitettuja alkuperäisteriä.

Huoltokaavio

Seuraavassa on esitetty luettelo koneelle suoritettavista huoltotoimista. Useimmat kohdat on kuvattu kappaleessa Huolto. Käyttäjän on huolehdittava ainoastaan tässä käyttöohjekirjassa kuvatuista korjaus- ja huoltotoimista. Laajemmat toimenpiteet tulee antaa valtuutetun huoltokorjaamon tehtäväksi.

Viikoittaiset toimenpiteet:

• Puhdista kone ulkopuolelta.
• Tarkasta, että kaasuliipaisin ja varmistin ovat turvallisessa käyttökunnossa. Tarkasta, että pysäytin toimii. Tarkasta, ettei terälaite pyöri joutokäynnillä.
• Puhdista ilmansuodatin. Vaihda tarvittaessa.
• Tarkista, ettei leikkuulaitteen suojus ole murtunut eikä muuten vahingoittunut. Vaihdata terälaitteen suojus, jos siihen on kohdistunut iskuja tai siinä on halkeamia.
• Tarkasta, että siimapää on kunnossa ja ettei siinä ole halkeamia. Vaihda siimapää tarvittaessa.
• Tarkasta, että terälaitteen lukkomutteri on oikein kiristetty. Tarkasta, että ruuvit ja mutterit ovat kireällä.
• Tarkasta, ettei moottorissa, säiliössä tai polttoaineputkissa ole vuotoja.

Kuukausittaiset toimenpiteet:

■ Vuosittaiset toimenpiteet:

• Tarkasta käynnistinlaite käynnistysnarulla.
• Puhdista sytytystulppa. Irrota tulppa ja tarkasta kärkiväli. Säädä kärkiväliksi 0,6 mm tai vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla.
• Puhdista kaasuttimen ulkopuoli ja sen ympärillä oleva alue.
• Tarkasta, että 3/4 kulmavaihteesta on täytetty voiteluaineella. Lisää tarvittaessa erikoisrasvaa.
• Tarkasta, että polttoainesuodatin ei ole likainen tai polttoaineletkussa ole halkeamia tai muita vaurioita. Vaihda tarvittaessa.
• Tarkasta kaikki kaapelit ja liitännät.
• Tarkasta kytkimen, kytkinjousien ja kytkinrummun kuluminen. Vaihdata tarvittaessa valtuutetussa huoltokorjaamossa. Vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla.
• Puhdista tai vaihda äänenvaimentimen kipinänsammutusverkko.

TEKNISET TIEDOT

Moottori

Sylinteritilavuus, cm³ 28

Sylinterihalkaisija, mm 35

Iskunpituus, mm 28,7

Joutokäyntinopeus, r/min 2800-3200

Suositeltu suurin ryntäysnopeus, r/min 11 000

Käyttöakselin pyörimisnopeus, r/min 8000

ISO 7293 -standardin mukainen enimmäisteho, kW 0,8

Katalysaattoriavaimentin Kyllä

Kierrosluvun mukaan saatava sytytysjärjestelmä Kyllä

Sytytysjärjestelmä

Sytytystulppa NGK BPMR6A

Kärkiväli, mm 0,6

Polttoaine-/voitelujärjestelmä

Polttoainesäiliön tilavuus, cm³ 343

Paino

Paino, ilman polttoainetta, terälaitetta ja suojusta, kg 5,21

Melupäästöt (ks. huomautus 1)

Äänitehotaso, mitattu dB(A) 106

Äänitehotaso, taattu LWA dB(A) 114

Melutasot (ks. huomautus 2)

Ekvivalentti äänenpainetaso käyttäjän korvan tasalla mitattuna standardien

EN/ISO 11806 ja ISO 22868 mukaan, dB(A)

Varustettu ruohoterällä (alkuperäinen) 94

Varustettu siimapäällä (alkuperäinen) 95

Tärinätasot (ks. huomautus 3)

Kahvojen vastaavat tärinätasot (aV,eq) mitattuna standardien EN ISO 11806 ja

ISO 22867 mukaan, m/s2

Varustettu ruohoterällä (alkuperäinen), vasen/oikea 4,21 / 4,23

Varustettu siimapäällä (alkuperäinen), vasen/oikea 5,89 / 4,61

Huom. 1. Melupäästö ympäristöön äänitehona (LWA) EY-direktiivin 2000/14/EG mukaisesti mitattuna. Koneen ilmoitettu äänitehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänitehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri koneiden välillä direktiivin 2000/14/EY mukaisesti.

Huom. 2: Ilmoitetuilla tiedoilla vastaavasta koneen äänenpainetasosta tyypillinen tilastollinen hajonta (keskihajonta) on 1 dB(A).

Huomautus 3: Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (keskihajonta) on 1 m/s².

Malli 129R (M10 LH -akselivarsikierre) - terien/veitsien keskireikä, Ø 25,4 mm

Hyväksytyt lisävarusteel	Typpi	Terälaite / suojus, osanro
Ruohotera/ruohoveitsi	Grass 255-4 1" (Ø 250 4-hampainen)	504001303 / 580446606
Siiimapää	T25 (Ø 2,4-2,7 mm)	537338306 / 580446606

Julkaisija: Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh: [phone].

Husqvarna AB ottaa täyden vastuun ilmoituksen kohteesta: Trimmeri ja/tai ruohoraivuri, sarja A05328CBHV, johon sisältyvät 129R-malli vuoden 2014 sarjanumeroista alkaen.

Sarjanumero ja mallinumero on ilmoitettu selvästi arvokilvessä vuoden yhteydessä ennen sarjanumeroa.

Edellä kuvattu ilmoituksen kohde on seuraavien neuvoston direktiivien mukainen:

2006/42/EY koneista, 17. toukokuuta 2006; 2004/108/EY sähkömagneettisesta yhteensopivuudesta, 15. joulukuuta 2004; 2000/14/EY ulkona käytettävien laitteiden melupäästöistä ympäristöön, 8. toukokuuta 2000

Ilmoitetut äänenvoimakkuusarvot on kerrottu käyttöohjeen teknisten tietojen osiossa direktiivin liitteen V mukaisesti.

Seuraavia standardeja on sovellettu:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

TUV Rheinland N.A. on suorittanut Husqvarna AB:lle vapaaehtoisen tyyppitarkastuksen ja tuottanut näin Euroopan parlamentin ja neuvoston konedirektiivin 2006/42/EY mukaisen vaatimustenmukaisuusvakuutuksen AM72140165. Vakuutus pätee kaikkiin valmistuspaikkoihin ja -maihin tuotteessa ilmoitettujen tietojen mukaisesti. Oheinen ruohotrimmeri/ruohoraivuri on tarkistetun mallikappaleen mukainen.

Allekirjoitettu seuraavan yrityksen puolesta: Husqvarna AB, Huskvarna, Ruotsi, 2013-12-27.

Ronnie E. Goldman, teknisen suunnittelun päällikkö. (Husqvarna AB:n valtuuttama, teknisestä dokumentaatiosta vastaava edustaja)

Kehitämme jatkuvasti omia tuotteitamme, ja siksi pidätämme oikeuden muuttaa tuotteiden muotoilua ja valikoimaa ilman ennakkoilmoitusta.

Symbolit

Huolimaton tai väärä käsittely voi

aiheuttaa käyttäjän tai muiden henkilöiden loukkaantumisen tai kuoleman.

Käytä aina asianmukaisia kuulonsuojaimia, joilla on riittävä vaimennuskyky.

Suojalasit

VAROITUS! Äänenvaimentimen sisältämät kemikaalit voivat olla karsinogeenisia. Vältä kosketusta näihin aineisiin, jos äänenvaimennin rikkoutuu tai vaurioituu.

1. Kiristä ruuvit kuusiokoloavaimella.

Valjaiden käyttö

1. Aseta kaksi ruuvia ruuvinreikiin.
2. Kiinnitä valjaiden lukitus kiertämällä ruuvit kiinni kuusiokoloavaimella.

Valjaiden säätö

Terien ja trimmereiden päiden asennus

VARO! Älä koskaan käytä konetta, jonka äänenvaimennin on viallinen tai irti. Varmista, että äänenvaimentimen pultit ovat tiukasti kiinni.

VAROITUS! Äänenvaimentimen sisältämät kemikaalit voivat olla karsinogeenisia. Vältä kosketusta näihin aineisiin, jos äänenvaimennin rikkoutuu tai vaurioituu.

Suutekuunla toovimet mojutavad:

Soovituslik suurim poorlemiskiirus, p/min 11000

Soovituslik suurim poorlemiskiirus, p/min 8000

Mootori max voimsus ISO 7293 jargi, kW 0,8

Katalusaatoriga summuti Jah

Seadistatavate poretega sutessteem Jah

Sütesüsteem

Suutekuunal NGK BPMR6A
