KULLANIM KILAVUZU 129RJ HUSQVARNA

Kullanım kılavuzu 543-565

• 2000/14/CE „privind emisiile de zgomot în mediul înconjurător” din 8 mai 2000 În conformitate cu Anexa V, valorile declarate pentru sunet sunt indicate în fişa cu date tehnice din manualul operatorului. Au fost aplicate următoarele standarde: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007 TUV Rheinland N.A. a efectuat o examinare voluntară în numele Husqvarna AB, oferind AM72140165 - Certificatul de conformitate cu directiva CE 2006/42/CE privind utilajele. Acest certificat este valabil pentru toate locaţiile de producţie şi ţările de origine, aşa cum este indicat pe produs. Trimmerul pentru iarbă şi/sau motounealta furnizate corespund exemplului examinat. Semnat în numele: Husqvarna AB, Huskvarna, Suedia, 2013-12-27. Ronnie E. Goldman, Director Tehnologie. (Reprezentant autorizat pentru Husqvarna AB şi responsabil cu documentaţia tehnică.) UYARI: Bu üründen çıkan motor egzozu California Eyaleti'nde kansere, doğum kusurlarına veya diğer üreme sorunlarına neden olduğu bilinen kimyasallar içermektedir. Başlamadan önce şunlara dikkat ediniz: Lütfen kullanım kılavuzunu okuyunuz. UYARI: Üreticinin izni alınmadan makine tasarımında hiçbir şekilde değişiklik yapılamaz. Her zaman orijinal aksesuarlar kullanınız. Onaylanmayan değişiklikler ve/veya aksesuarlar operatörler veya diğerleri için ciddi kişisel yaralanmalara veya ölüme yol açabilir. UYARI: Temizleme testeresi, çalı tırpanı veya biçici, hatalı ya da dikkatsiz kullanılırsa tehlikeli olabilir; operatör veya diğer kişiler için ciddi ya da ölümcül yaralanmalara neden olabilir. Bu kullanım kılavuzunun içeriğini okumanız ve anlamanız son derecede önemlidir. UYARI: Uzun süre gürültüye maruz kalınması sürekli işitme bozukluğuna yol açabilir. Bu nedenle her zaman onaylanmış kulak koruma aygıtı kullanınız. Sürekli bir ürün geliştirme politikasına sahibiz ve dolayısıyla önceden bildirimde bulunmaksızın ürünlerin tasarımı ve görünümünde değişiklikler yapma hakkını saklı tutarız.

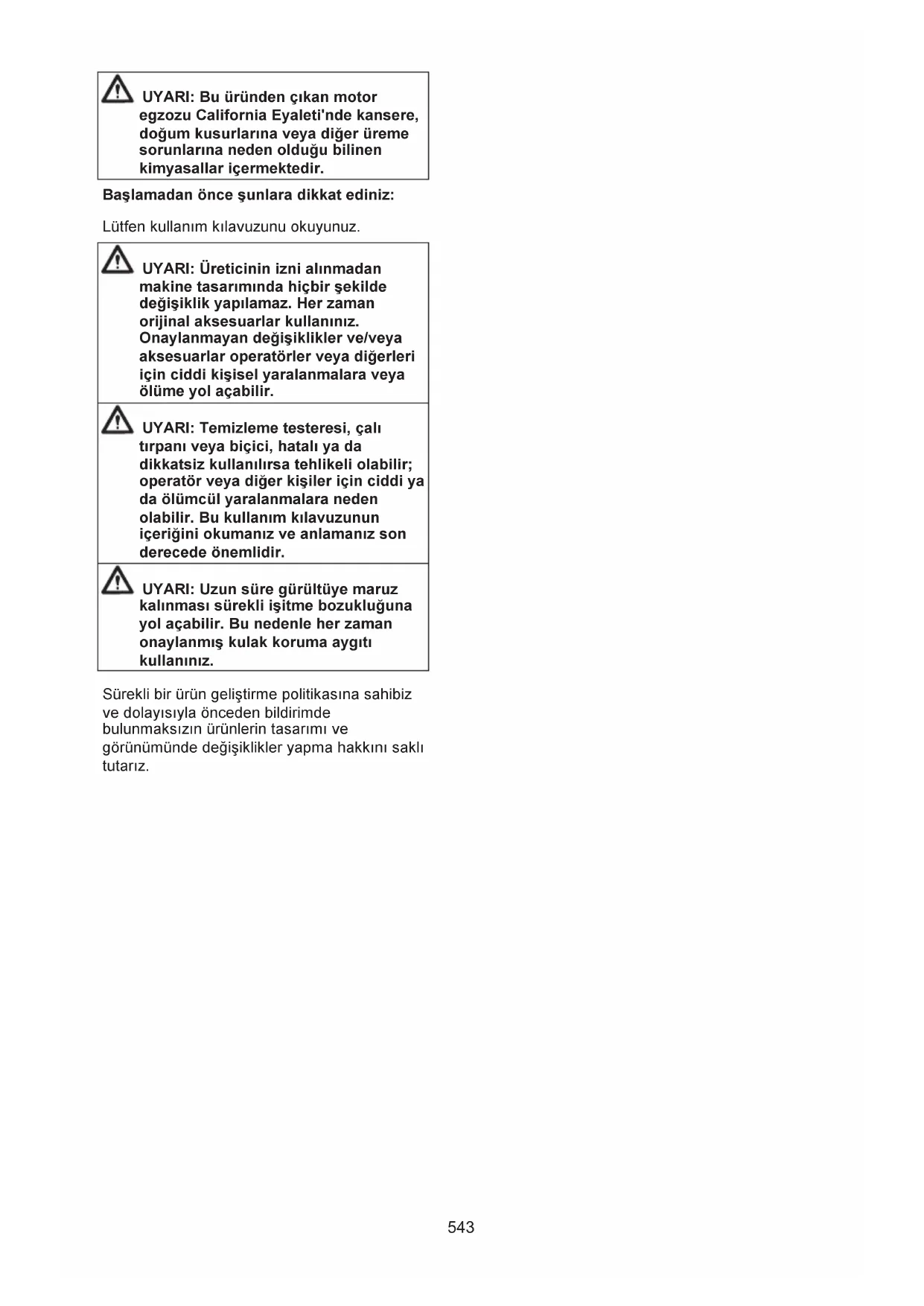

UYARI: Temizleme testeresi, çalı tırpanları ve biçiciler tehlikeli olabilir. Dikkatsiz veya hatalı kullanım operatörde veya diğerlerinde ciddi veya ölümcül yaralanmalara neden olabilir. Lütfen kullanım kılavuzunu dikkatle okuyunuz ve makineyi kullanmadan önce talimatları anladığınızdan emin olunuz. Her zaman kaymaz tabanlı; üzerinize tam oturan giysiler; ağır, uzun pantolonlar ve uzun kollu giysiler; ağır hizmete uygun, kaymaz eldivenler; buğu yapmayan, havalandırmalı gözlükler ya da yüz kalkanı gibi koruyucu gözlükler; güvenli olduğu onaylanmış, sert malzemeden kasklar ve kulaklarınızı korumak için ses bariyerleri (kulak tıpaları ya da susturucular) kullanınız. Uzun saçlı olan kişiler (kişisel güvenlik açısından) saçlarını yukarıdan toplamalıdır. Makinenin operatörü, çalışma sırasında kişilerin veya hayvanların kendisine 15 metreden fazla yaklaşmasına izin vermemelidir.

Atılan nesnelere ve seken cisimlere dikkat ediniz. Çıkış dingilinin maks. hızı, dev/dak

Çim bıçağı takılı olan makinelerde bıçak sabit bir nesneye temas ettiğinde makine yana doğru şiddetli bir şekilde fırlayabilir. Bıçak bir kolu veya bacağı kesebilecek güçtedir. İnsanları ve hayvanları makineden en az 15 metre uzakta tutunuz. Gidon konumlandırma limitlerini gösteren oklar.

Avustralya kanunlarına göre 7,5 metre uzaklıktaki ses basıncı düzeyi. Avrupa Birliği Direktifi uyarınca çevreye yayılan gürültü emisyonu. Makinenin emisyonu Teknik Veriler bölümünde ve etiketin üstünde belirtilmektedir. Bu ürün geçerli AB direktiflerine uygundur. Bu ürün geçerli EAC direktiflerine uygundur. Bu ürün Avustralya elektromanyetik uyumluluk (EMC) düzenlemelerine uygundur. %2 (50:1) oranında karıştırılmış kurşunsuz benzin ve iki zamanlı yağ kullanınız. Makine üzerindeki diğer semboller/etiketler belirli pazarların özel sertifikalandırma gereklilikleri ile ilgilidir. NE NEDİR? Ne nedir?

2. Yağ doldurma kapağı

4. Kesme donanımı koruyucusu

8. Durdurma anahtarı

10. Taşıma askısı kelepçesi

21. Çalıştırma diski

24. Nakliye koruyucusu

25. İngiliz anahtarı

28. Gaz açma düğmesi

29. Gaz kablosunun ayarlanması

30. Kullanım kılavuzu

GENEL GÜVENLİK ÖNLEMLERİ

• Temizleme testeresi, çalı tırpanı veya biçici, hatalı ya da dikkatsiz kullanılırsa tehlikeli olabilir; operatör veya diğer kişiler için ciddi ya da ölümcül yaralanmalara neden olabilir. Bu kullanım kılavuzunun içeriğini okumanız ve anlamanız son derecede önemlidir.

• Bu makine yalnızca çim biçme, çim temizleme ve/veya orman temizleme için tasarlanmıştır.

• Bu motor ünitesiyle birlikte kullanabileceğiniz tek aksesuar, "TEKNİK VERİLER" bölümünde önerdiğimiz kesme donanımıdır.

• Yorgunsanız, alkol aldıysanız veya görüşünüzü, karar verme mekanizmanızı ya da koordinasyonunuzu etkileyebilecek ilaç alıyorsanız makineyi asla kullanmayınız.

• Makineyi aşırı soğuk, aşırı sıcak ve/veya nemli iklimler gibi ağır hava koşullarında asla kullanmayınız.

• Kişisel koruyucu araçlar giyiniz. "Kişisel koruyucu araçlar" başlığı altındaki talimatları okuyunuz.

• Orijinal özellikleri değiştirilecek şekilde modifiye edilmiş bir makineyi asla kullanmayınız.

• Hiçbir zaman arızalı bir makineyi kullanmayınız. Bu kılavuzda belirtilen tüm kontrol, bakım ve servis talimatlarına uyunuz. Bazı bakım ve servis işlerinin sadece yetkili ve kalifiye teknisyenler tarafından yapılması gerekir. "BAKIM" başlığı altındaki talimatları okuyunuz.

• Çalıştırmadan önce tüm kapaklar ve koruyucular takılmış olmalıdır. Buji kapağının ve kablosunun hasarlı olmadığından emin olunuz. Aksi halde elektrik şokuna çarpılabilirsiniz.

• Makine operatörü, çalışma sırasında insan veya hayvanların 15 metreden daha yakında bulunmamasını sağlamalıdır. Aynı çalışma alanında birkaç operatör birlikte çalıştığında, güvenli mesafe en az 15 metre olmalıdır. UYARI: Bu makine, çalışması sırasında bir elektromanyetik alan oluşturur. Bazı koşullarda, bu alan aktif veya pasif tıbbi implantları bozabilir. Ciddi veya ölümcül yaralanma riskini azaltmak için, tıbbi implantlar takılı kişilerin, bu makineyi çalıştırmadan önce doktorlarına ve tıbbi implant üreticisine danışmanlarını öneririz. UYARI: Yanlış bir kesme donanımının kullanılması veya yanlış bir şekilde eğelenmiş bir bıçak, kaza riskini artırabilir. UYARI: Çocukların makineyi kullanmasına veya yakınında bulunmasına kesinlikle izin vermeyiniz. Makine yay yüklü bir durdurma anahtarıyla donatıldığından ve çalıştırma koluna uygulanan kuvvetle ve düşük hızda çalıştırılabildiğinden, bazı durumlarda küçük çocuklar dahi makineyi çalıştırmak için gereken kuvveti sağlayabilir. Bu da ciddi yaralanma riski doğurur. Bu nedenle, makine yakın gözetim altında olmadığında buji kapağı çıkarılmalıdır. Kişisel koruyucu araçlar UYARI: Makineyi her kullandığınızda, onaylanan tipte kişisel koruyucu araçlar kullanmalısınız. Kişisel koruyucu araçlar yaralanma riskini ortadan kaldırmaz, ancak bir kaza durumunda yaralanmanın ciddiyetini azaltacaktır. Doğru ekipmanı seçmek için satıcınızdan yardım isteyiniz. UYARI: Kulak koruma aygıtı taktığınızda, uyarı sinyalleri veya bağırma seslerini dinleyiniz. Motor durur durmaz kulak koruma aygıtınızı hemen çıkarınız. Kask Temizlenen çalı 2 metreden uzunsa kask giyilmelidir. Kulak Koruma Aygıtı Yeterli gürültü azaltması sağlayan kulak koruma aygıtını takınız. Koruyucu Gözlük Daima onaylanmış bir koruyucu gözlük takınız. Vizör kullandığınızda onaylı koruma gözlüğünü de takmanız gerekir. Onaylı koruma gözlüğü Avrupa'da EN 166, ABD'de ANSI Z87 ve Kanada'da CSA Z94 ile uyumlu olmalıdır. Eldivenler Eldivenler kesme donanımlarının takılması gibi işlemler sırasında gerektiğinde giyilmelidir.

GENEL GÜVENLİK ÖNLEMLERİ

Botlar Kaymayan ve sağlam botlar giyiniz. Kıyafet Sağlam kumaştan yapılmış kıyafetler giyiniz, çalılara ve dallara takılabilecek bol kıyafetler giymekten kaçınınız. Her zaman ağır, uzun pantolonlar giyiniz. Takı takmayınız; şort, sandalet giymeyiniz veya çıplak ayakla dolaşmayınız. Saçlarınızı omuz hizasından yukarıda tutunuz. İlk Yardım Kiti İlk yardım kiti temizleme testeresi, çalı tırpanı veya biçici operatörleri tarafından taşınmalıdır. Makinenin Güvenlik Donanımı Bu bölümde, makinenin güvenlik donanımı, bunun amacı ve üniteyi düzgün çalıştırabilmeniz için bakım ve kontrollerin nasıl yürütülmesi gerektiği açıklanmaktadır. Donanımın makinedeki yerlerini görmek için "NE NEDİR?" bölümüne bakınız. Eğer makine bakımı doğru olarak yapılmazsa ve servis ve/veya tamir işlemleri profesyonel olarak uygulanmazsa makinenin kullanım ömrü azalabilir ve kaza riski olasılığı artabilir. Daha fazla bilgiye ihtiyaç duyarsanız lütfen size en yakın servise başvurunuz. ÖNEMLİ! Makinenin servis ve onarım işlemlerinin tümü özel eğitim gerektirir. Bu durum özellikle makinenin güvenlik donanımı için geçerlidir. Eğer makineniz aşağıda açıklanan kontrollerden herhangi birinde arıza verirse servis noktasıyla iletişime geçiniz. Herhangi bir ürünümüzü satın aldığınızda profesyonel tamir ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Eğer makinenizi satan bayii servis hizmetleri sunmuyorsa size en yakın servis noktasının adresini sorunuz. UYARI: Asla hatalı güvenlik ekipmanına sahip bir makine kullanmayınız. Bu bölümde açıklanan kontrol, bakım ve servis talimatlarına uygun hareket ediniz. Eğer makineniz aşağıda açıklanan kontrollerden herhangi birinde arıza verirse tamir ettirmek için servis noktanızla iletişime geçiniz. Gaz kilidi Gaz kilidi, gaz kontrolünün yanlışlıkla çalıştırılmasını önlemek üzere tasarlanmıştır. Kilide (A) bastığınızda (yani, kulpu tuttuğunuzda) gaz kontrolünü (B) serbest bırakır. Kulpu bıraktığınız anda gaz kontrolü ve gaz kilidi orijinal konumlarına geri döner. Bu hareket, iki bağımsız dönüşlü yay tarafından kontrol edilir. Bu düzenleme rölanti ayarında gaz kontrolünün otomatik olarak kilitlendiği anlamına gelir. Gaz kilidi serbest bırakıldığında gaz kontrolünün rölanti konumuna sabitlendiğinden emin olunuz. Gaz kilidine basınız ve serbest bıraktığınızda ilk konumuna geri döndüğünden emin olunuz. Gaz kontrolü ve gaz kilidinin serbestçe hareket edip etmediğini ve dönüş yaylarının düzgün çalışıp çalışmadığını kontrol ediniz. "Çalıştırma" başlığı altındaki talimatları okuyunuz. Makineyi çalıştırınız ve tam gaz veriniz. Gazı serbest bırakınız ve kesme donanımının durup hareketsiz kaldığını kontrol ediniz. Kesme

GENEL GÜVENLİK ÖNLEMLERİ

donanımı gaz rölanti konumundayken dönerse karbüratör rölanti ayarı kontrol edilmelidir. "BAKIM" başlığı altındaki talimatları okuyunuz. Durdurma anahtarı Durdurma anahtarına basıp serbest bıraktığınızda motorun durduğundan emin olunuz. Kesme donanımı koruyucusu Bu koruyucu gevşek nesnelerin operatöre sıçramasını önlemeyi amaçlar. Koruyucu ayrıca operatörü kesme donanımına yanlışlıkla temas etmekten de korur. Koruyucunun hasarsız olduğunu ve çatlak olmadığını kontrol ediniz. Darbeye maruz kaldıysa veya çatladıysa koruyucuyu değiştiriniz. Daima, kullandığınız kesme donanımı için önerilen koruyucuyu kullanınız. "TEKNİK VERİLER" bölümüne bakınız. UYARI: Kesme donanımını onaylanmış bir koruyucu olmadan hiçbir zaman kullanmayınız. "TEKNİK VERİLER" bölümüne bakınız. Hatalı veya arızalı bir koruyucu takılması ciddi yaralanmaya neden olabilir. Yanlış dolanmış biçici kablosunun veya hatalı kesme donanımının kullanılması titreşim düzeyini artırır. UYARI: Titreşime aşırı ölçüde maruz kalmak, dolaşım bozukluğu olan kişilerde dolaşım veya sinir sistemi hasarına yol açabilir. Titreşime aşırı maruz kalma belirtileri yaşıyorsanız doktorunuzla iletişime geçiniz. Bu belirtilerden bazıları uyuşma, his kaybı, karıncalanma, iğnelenme, acı, güç kaybı, ten renginde veya durumunda değişikliktir. Bu belirtiler genelde parmaklarda, ellerde veya bileklerde görülür. Düşük sıcaklıklarda risk artar. Taşıma askısı çabuk çıkartma düğmesi Kendinizi makineden ve taşıma askısından hızla kurtarmanızı gerektiren acil durumlar için taşıma askısının ön kısmında bir çabuk çıkartma düğmesi bulunur. "Taşıma askısının ayarlanması" başlığı altındaki talimatları okuyunuz. Taşıma askısı kayışlarının doğru şekilde konumlandırıldığını kontrol ediniz. Taşıma askısı ve makine ayarlandıktan sonra, çabuk çıkartma düğmesinin düzgün çalıştığını kontrol ediniz. Susturucu Susturucu aparatı, gürültü düzeyini azaltmak ve egzoz gazlarını operatörden uzağa atmak için tasarlanmıştır. DİKKAT! Susturucu, zararlı egzoz gazlarını azaltıcı özelliği olan bir katalitik dönüştürücü ile donatılmıştır. Sıcak ve kuru iklimli ülkelerde, yüksek yangın riski söz konusudur. Bu nedenle, kıvılcım önleyici ızgarası olan susturucular monte ederiz. Makinenizdeki susturucuya bu tür bir ızgara takılıp takılmadığını kontrol ediniz.

GENEL GÜVENLİK ÖNLEMLERİ

Susturucularda makinenizin kontrol, bakım ve servis talimatlarına uymanız çok önemlidir. Hatalı susturucu bulunan bir makineyi asla kullanmayınız. Susturucunun makineye sıkıcı takıldığını düzenli olarak kontrol ediniz. UYARI: Katalitik dönüştürücülü susturucular kullanım esnasında çok ısınır ve durdurulduktan sonra bir süre sıcak kalır. Bu ayrıca rölanti hızı için de geçerlidir. Temas edilmesi halinde deriniz yanabilir. Yangın tehlikesi olduğunu unutmayınız. UYARI: Susturucunun içerisi kanserojen özellikli kimyasal madde içerebilir. Susturucu hasarlıysa bu elemanlara temas etmekten kaçınınız. UYARI: Motor egzozu dumanları, karbon monoksit zehirlenmesine neden olabilecek karbon monoksit içerir. Makineyi kapalı yerlerde veya havalandırması yetersiz olan yerlerde çalıştırmayınız veya kullanmayınız. UYARI: Motordan gelen egzoz dumanları sıcaktır ve bir yangına neden olabilecek kıvılcımlar içerebilir. Makineyi kapalı yerlerde veya yanıcı maddeler yakınında asla çalıştırmayınız. Kilit somunu Bazı kesme donanımı tiplerini sabitlemek amacıyla bir kilit somunu kullanılır. Somunu takarken kesme donanımının dönme yönünün aksi yönünde sıkınız. Somunu çıkarmak için kesme donanımıyla aynı yönde döndürünüz. (Somun soldan dişlidir.) Somunu soket anahtarını kullanarak sıkınız. Kilit somununun içindeki naylon kat elinizle döndürmenize izin verecek kadar az aşınmış olmalıdır. İç kat en az 1,5 Nm değerinde direnç vermelidir. Somun yaklaşık 10 kere takıldıktan sonra değiştirilmelidir. Kesme donanımı Bu bölümde aşağıdaki işlemler için kesme donanımınızı nasıl seçip bakım yapacağınız anlatılmaktadır:

• Bıçak saplanması riskinin azaltılması.

• Maksimum kesme performansı elde edilmesi.

• Kesme donanımı ömrünün uzatılması. ÖNEMLİ:

• Kesme donanımlarını yalnızca önerdiğimiz koruyucularla kullanınız. "TEKNİK VERİLER" bölümüne bakınız.

• Biçici kablosunu doğru şekilde yükleme yöntemini ve doğru kablo çapını kontrol etmek için kesme donanımı talimatlarına bakınız.

• Bıçağın dişlerini doğru şekilde bileylenmiş biçimde tutunuz. Önerilerimizi takip ediniz. Ayrıca bıçak ambalajı üzerindeki talimatlara da bakınız.

• Doğru bıçak ayarını koruyunuz. Talimatlarımıza uyunuz ve önerilen eğe kılavuzunu kullanınız. UYARI: Kesme donanımı üzerinde bir işlem yapmadan önce motoru durdurunuz. Kesme donanımının dönmesinin tamamen durduğundan emin olunuz. Kabloyu bujiden ayırınız. UYARI: Yanlış bir kesme donanımının kullanılması veya yanlış bir şekilde bileylenmiş bir bıçak geri tepme riskini artırabilir. Kesme donanımı Çim bıçakları ve çim kesiciler büyük çimleri kesmek için kullanılır. Biçici kafası çim biçmek için kullanılır.

GENEL GÜVENLİK ÖNLEMLERİ

Genel kurallar Kesme donanımlarını yalnızca önerdiğimiz koruyucularla kullanınız. "TEKNİK VERİLER" bölümüne bakınız. Bıçağın dişlerini doğru şekilde bileylenmiş biçimde tutunuz. Talimatlarımıza uyunuz ve önerilen eğe kılavuzunu kullanınız. Yanlış şekilde bileylenmiş veya hasarlı bıçak kaza riskini artırır. Kesme donanımında hasar veya çatlak olup olmadığını kontrol ediniz. Hasarlı bir kesme donanımı mutlaka değiştirilmelidir. Çim kesicilerin ve çim bıçaklarının bileylenmesi

• Doğru bileyleme talimatları için kesme donanımı ambalajına bakınız. Bıçakları ve kesicileri tek kesimli düz eğe kullanarak bileyleyiniz.

• Bıçağın dengesini korumak için bütün kenarları eşit miktarda bileyleyiniz. UYARI: Eğilmiş, bükülmüş, çatlak, kırık veya başka bir şekilde hasar görmüş bıçakları mutlaka değiştiriniz. Bükülmüş bir bıçağı yeniden kullanmak üzere asla düzeltmeyiniz. Yalnızca belirtilen türden orijinal bıçaklar kullanınız. Biçici kafası ÖNEMLİ: Biçici kablosunun silindir etrafında sıkıca ve eşit şekilde dolandığından her zaman emin olunuz; aksi halde makine zararlı olabilecek titreşimler üretebilir.

• Sadece tavsiye edilen kesme donanımlarını kullanınız. "TEKNİK VERİLER" bölümüne bakınız.

• Küçük makineler genelde küçük biçici kafaları gerektirirken, büyük makineler büyük biçici kafaları gerektirir. Bunun nedeni, biçici kablosu ile temizlik yapıldığı sırada, motorun biçici kablosunu biçici kafasından yanlara doğru atmasının ve temizlenmekte olan çim direncini aşabilmesinin gerekmesidir.

• Biçici kablosunun uzunluğu da önemlidir. Uzun biçici kabloları, aynı çapta daha kısa biçici kablolarından daha fazla motor gücü gerektirir.

• Biçme koruyucusu üzerindeki testerelerin sağlam olduğundan emin olunuz. Bu, biçici kablosunu doğru uzunlukta kesmek için kullanılır.

• Biçici kablosunun ömrünü uzatmak için birkaç gün suya bastırılabilir. Böylece kablo daha uzun süre dayanabilecek şekilde sertleşir. MONTAJ NOT: Cihazın bu kılavuzda gösterilen şekilde doğru biçimde monte edildiğinden emin olun. Gidonun takılması

1. Gaz kolunun arkasındaki vidayı çıkartınız.

2. Gaz kolunu gidonun sağ tarafına doğru

kaydırınız (şekle bakınız).

3. Gaz kolundaki vida deliğini gidondaki delikle

aynı hizaya getiriniz.

4. Vidayı gaz kolunun arkasındaki deliğe takınız.

5. Vidayı kol ve gidonun içinden vidalayınız.

6. Montaj elemanlarını şekildeki gibi takınız.

UYARI: Gidon, montaj elemanları emniyetli çalışma konumunu koruyabilmek için mil üzerindeki oklar arasında takılmalıdır.

7. Vidaları bir İngiliz anahtarıyla sıkınız.

Taşıma askısının takılması UYARI: Çalı tırpanı kullanılırken mutlaka taşıma askısına sağlam şekilde sabitlenmelidir. Aksi halde, çalı tırpanını emniyetli bir şekilde kontrol edemezsiniz. Hatta kendinizi veya başkalarını yaralayabilirsiniz. Çabuk çıkartma düğmesi bozuk olan bir taşıma askısını asla kullanmayınız. Cihazı kullanmadan önce, motor tamamen durur haldeyken taşıma askısının ve gidonun ayarlamaları düzgün bir şekilde yapılmalıdır. Taşıma askısı kelepçesinin takılması

1. Taşıma askısının üst kelepçesini milin üzerine

ve alt kelepçesini de milin altına yerleştiriniz. Üst ve alt kelepçe vida deliklerini hizalayınız. Kelepçe, mil üzerindeki okun üstüne takılmalıdır (şekle bakınız). NOT: Gaz kablosunu, taşıma askısı kelepçesindeki yuvasına vidaları sıkmadan önce yerleştiriniz.

2. İki vidayı deliklerine takınız.

3. Vidaları İngiliz anahtarı ile sıkarak taşıma

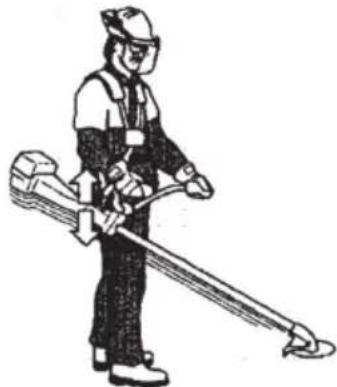

askısının kelepçesini sabitleyiniz. Taşıma askısının ayarlanması Taşıma askısının ön kısmında, erişimi kolay bir çabuk çıkartma düğmesi bulunmaktadır. Makine ve taşıma askısını acilen çıkartmanızı gerektirecek durumlarda çabuk çıkartma düğmesini kullanınız. Yükün omuzlarınıza dağıtılması İyi ayarlanmış bir taşıma askısı ve makine, çalışmayı çok daha kolay hale getirir. Taşıma askısını takınız. Taşıma askısını en uygun çalışma pozisyonuna ayarlayınız. Ağırlık her iki omzunuza eşit binecek şekilde yan kayışların gerginliğini ayarlayınız. NOT: Cihazın dengeli durması için, mil üzerindeki taşıma askısı kelepçesini yeniden konumlandırmanız gerekebilir. Doğru yükseklik Taşıma askısını kesme donanımı yere paralel olacak şekilde ayarlayınız. MONTAJ Doğru denge Kesme donanımını hafifçe yere bırakınız. Çim bıçağı kullanıyorsanız taş ve benzerine teması önlemek için yerden 10 santimetre yüksekte dengelenmiş olmalıdır. Taşıma askısı kelepçesini, cihazı doğru olarak dengeleyecek şekilde ayarlayınız. Bıçakların ve biçici kafasının takılması

• Kesme donanımını takarken çalıştırma diskinin/destek flanşının yükseltilmiş kısmının kesme donanımının orta deliğine doğru şekilde yerleştirilmesi çok önemlidir. Eğer kesme donanımı yanlış bir şekilde takılırsa ciddi ve/veya ölümcül yaralanmaya neden olabilir. UYARI: Kesme donanımını onaylanmış bir koruyucu olmadan hiçbir zaman kullanmayınız. "TEKNİK VERİLER" bölümüne bakınız. Hatalı veya arızalı bir koruyucu takılması ciddi yaralanmaya neden olabilir. ÖNEMLİ: Çim bıçağı kullanılacaksa makineye doğru gidonun, bıçak koruyucusunun ve taşıma askısının takılmış olması gerekir. Bıçak koruyucusunun, çim bıçağının ve çim kesicinin takılması

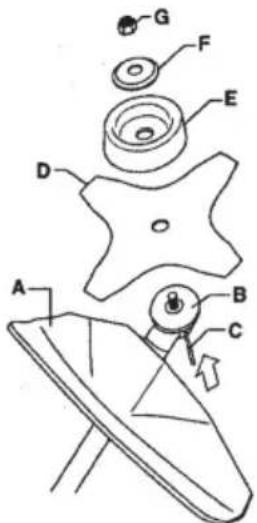

1. Bıçak koruyucusunu/kombinasyon

koruyucusunu (A) mil üzerindeki tertibata geçiriniz ve cıvata ile sıkınız. DİKKAT! Önerilen bıçak koruyucusunu kullanınız. Teknik veriler bölümüne bakınız.

2. Çalıştırma diskini (B) çıkış mili üzerine takınız.

3. Çalıştırma diskindeki deliklerden biri dişli

kovanındaki ilgili deliğe denk gelinceye kadar bıçak milini döndürünüz.

4. Kilit pimini (C) deliğe geçirerek mili kilitleyiniz.

5. Bıçağı (D), destek manşetini (E) ve destek

flanşını (F) çıkış mili üzerine yerleştiriniz.

6. Somunu (G) oturtunuz. Somun 35-50 Nm (3,5-

5 kpm) torkla sıkılmalıdır. Alet takımındaki soket anahtarını kullanınız. İngiliz anahtarının milini bıçak koruyucusuna mümkün olduğu kadar yakın tutunuz. Somunu sıkmak için İngiliz anahtarını dönme yönünün aksi yönünde çeviriniz (NOT: soldan dişli). Biçme koruyucusunun ve biçici kafasının takılması

1. Biçici kafasıyla kullanılacak doğru biçme

koruyucusunu (A) takınız. Biçme koruyucusunu/kombinasyon koruyucusunu mil üzerindeki tertibata geçiriniz ve cıvata (D) ile sıkınız.

2. Çalıştırma diskini (B) çıkış mili üzerine takınız.

3. Çalıştırma diskindeki deliklerden birisi dişli

kovanındaki ilgili deliğe denk gelinceye kadar mili döndürünüz.

4. Kilit pimini (C) deliğe geçirerek mili kilitleyiniz.

5. Biçici kafasını (H) dönme yönünün tersine

döndürerek vidalayınız.

6. Çıkarmak için bu talimatları tersten uygulayınız.

YAKIT KULLANIMI Yakıt güvenliği Aşağıdaki koşullarda makineyi asla çalıştırmayınız:

• Üzerine yakıt bulaştırdıysanız. Bulaşan yakıtı siliniz ve kalan yakıtın buharlaşmasını bekleyiniz.

• Kendi üzerinize veya kıyafetlerinize yakıt bulaştırdıysanız kıyafetlerinizi değiştiriniz. Vücudunuzun yakıta temas eden bölgelerini yıkayınız. Su ve sabun kullanınız.

• Makine yakıt sızdırıyorsa. Depo kapağında ve yakıt hattında sızıntı olup olmadığını düzenli olarak kontrol ediniz. Taşıma ve muhafaza

• Makineyi ve yakıtı; elektrikli makineler, elektrik motorları, elektrik röleleri/anahtarları veya kazanlar gibi kaynaklardan gelen kıvılcımla veya çıplak ateşle sızıntılar veya dumanlar temas etmeyecek şekilde muhafaza ediniz ve taşıyınız.

• Yakıtı muhafaza ederken ve taşırken her zaman bu amaçla üretilmiş ve onaylanmış konteynırlar kullanınız.

• Makineyi uzun süre muhafaza edecekseniz yakıt tankının boş olması gerekir. Fazla yakıtın atılacağı yerleri öğrenmek için yakınınızdaki bir benzin istasyonuyla iletişime geçiniz.

• Uzun süreli muhafaza öncesinde makinenin temizlendiğinden ve tam bakım yapıldığından emin olunuz.

• Nakliye koruması, makine taşınırken veya muhafaza edilirken kesme donanımına her zaman takılı olmalıdır.

• Motorun istenmeden çalışmasını önlemek için makine yakın gözetim altında ve bakım işleminde değilse uzun sürekli muhafaza sırasında buji kapağı her zaman çıkarılmış olmalıdır.

• Nakliye sırasında makineyi emniyete alınız. UYARI: Yakıtı taşırken dikkatli olunuz. Yangın, patlama ve duman soluma risklerinin olduğunu unutmayınız. Yakıt DİKKAT: Makine iki zamanlı motor ile donatılmıştır ve daima benzin ile iki zamanlı motor yağı karışımı kullanılarak çalıştırılmalıdır. Doğru karışımın elde edilebilmesi için karıştırılacak yağ miktarının hassas şekilde ölçülmesi önemlidir. Az miktarda yakıt karıştırılıyorsa küçük yanlışlıklar bile karışımdaki oranları belirgin şekilde etkileyebilir. UYARI: Yakıt ve yakıt buharı yanıcıdır ve solunduğunda veya ciltle temas etmesine izin verildiğinde ciddi yaralanmalara neden olabilir. Bu nedenle, yakıtla işlem yapılırken dikkatli olun ve yeterli havalandırma olduğundan emin olun. Benzin DİKKAT: Her zaman iyi kaliteli benzin/yağ karışımı (en az 90 oktan) kullanınız. Mümkünse alkil benzin olarak da bilinen düşük emisyonlu benzin kullanınız.

• Önerilen en düşük oktan oranı 90 oktandır. Motorun 90'dan düşük bir oktanla çalıştırılması vuruntuya neden olabilir. Bu da yüksek motor ısısına neden olur ve ciddi motor hasarlarına yol açabilir.

• Yüksek motor hızında devamlı çalışırken daha yüksek oktan değeri önerilir. İki zamanlı yağ

• En iyi performans ve motor dayanıklılığını sağlamak üzere hava soğutmalı iki zamanlı motorlarımız için özel olarak üretilmiş olan Husqvarna XP yağ tercih edilir. Yakıtla karıştırırken yalnızca yüksek kaliteli tam sentetik iki zamanlı yağ kullanınız.

• Su soğutmalı motorlar için üretilen ve bazen dışarı yağ veya deniz yağı (TCW puanlı) olarak da adlandırılan iki zamanlı yağı hiçbir zaman kullanmayınız.

• Dört zamanlı motorlar için üretilen yağları hiçbir zaman kullanmayınız. Karıştırma

• Karıştırma oranı 50:1'dir.

• Benzini ve yağı daima yakıta özel temiz bir kabın içinde karıştırınız.

• Her zaman kullanılacak benzinin yarısını doldurarak başlayınız. Daha sonra tüm yağı ekleyiniz. Yakıt karışımını karıştırınız (çalkalayınız). Kalan benzini ekleyiniz.

• Yakıt karışımını makinenin yakıt tankına doldurmadan önce iyice karıştırınız (çalkalayınız). Benzin, litre İki zamanlı yağ, ml

• Bir seferde bir ay yetecek kadardan fazla karışım yapmayınız.

• Eğer makine uzunca bir süre kullanılmazsa yakıt tankı boşaltılmalı ve temizlenmelidir. UYARI: Katalitik dönüştürücü susturucusu kullanım esnasında ve sonrasında çok sıcaktır. Bu ayrıca boşta çalışma için de geçerlidir. Özellikle yanıcı maddelerin ve/veya buharların yakınında çalışırken yangın tehlikesine karşı dikkatli olun. Yakıt Doldurma UYARI: Aşağıdaki önlemler yangın riskini azaltır:

• Yakıtın yakınında sigara içmeyiniz veya sıcak nesneler bulundurmayınız.

• Yakıt ikmalinden önce motoru mutlaka kapatınız.

• Yakıt ikmalinden önce motoru mutlaka durdurunuz ve birkaç dakika soğumasını bekleyiniz.

• Yakıt ikmali sırasında, fazla basıncın çıkmasını sağlamak için depo kapağını yavaşça açınız.

• Yakıtı ikmalinden sonra depo kapağını dikkatlice sıkınız.

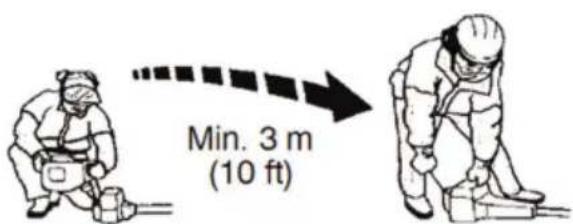

• Makineyi çalıştırmadan önce mutlaka yakıt ikmali alanından uzaklaştırınız.

• Depo kapağının çevresini temizleyiniz. Tankın kirli olması çalışma sırasında sorunlara neden olabilir.

• Tankı doldurmadan önce konteynırı çalkalayarak yakıtın iyice karışmasını sağlayınız.

Çalıştırmadan önce kontrol ediniz

• Dişlerin altında veya orta delikte çatlaklar oluşmadığından emin olmak için bıçağı kontrol ediniz. Çatlakların oluşmasının en yaygın nedeni bileyleme sırasında dişlerin altında keskin köşelerin oluşması veya bıçağın körelmiş dişlerle kullanılmasıdır. Çatlak bulunursa bıçağı çıkartınız.

• Destek flanşının aşırı çalışma veya aşırı sıkma nedeniyle çatlamadığını kontrol ediniz. Destek flanşı çatladıysa değiştiriniz.

• Kilit somununun sabit gücünü kaybetmediğinden emin olunuz. Somun kilidinin en az 1,5 Nm değerinde kilitleme gücü olmalıdır. Kilit somununun sıkma torku 35-50 Nm aralığında olmalıdır.

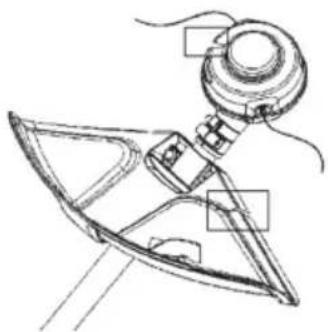

• Biçici kafasının ve biçme koruyucusunun hasarsız ve sağlam olduğunu kontrol ediniz. Darbe almış veya çatlamışsa biçici kafasını veya biçme koruyucusunu değiştiriniz.

• Makineyi koruyucu olmadan veya bozuk bir koruyucuyla asla kullanmayınız.

• Makineyi çalıştırmadan önce tüm kapaklar düzgün şekilde takılmış ve hasarsız olmalıdır. Çalıştırma ve durdurma UYARI: Tam kavrama, kavrama kapağı ve mil makine çalıştırılmadan önce takılmalıdır, aksi halde parçalar gevşeyebilir ve yaralanmaya neden olabilir. Makineyi çalıştırmadan önce mutlaka yakıt ikmali alanından uzaklaştırınız. Makineyi düz bir yüzeye yerleştiriniz. Kesme donanımının herhangi bir nesneyle temas etmediğinden emin olunuz. Çalışma alanında yetkili olmayan kişilerin olmadığından emin olunuz, aksi halde ciddi yaralanmalar olabilir. Güvenli mesafe 15 metredir. Soğuk motor

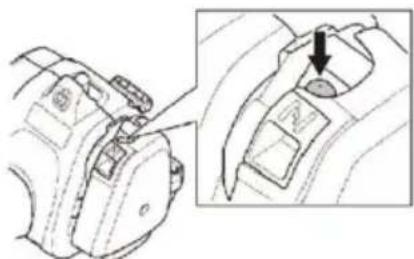

1. Hava alma haznesi: Yakıt diyaframa dolmaya

başlayana kadar hava subabına tekrar tekrar basınız (yaklaşık 10 kere). Diyaframın tam olarak dolması gerekmez.

2. Jikle: Jikle kontrolünü jikle konumuna getiriniz.

UYARI: Jikle konumunda motor jikle ile çalıştırıldığı zaman, kesme donanımı derhal dönmeye başlar.

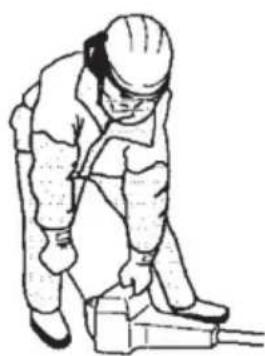

3. Sol elinizi kullanarak makine gövdesini zeminin

üzerinde tutunuz (DİKKAT! Ayağınızla değil.). Çalıştırma kolunu tutunuz ve hafif bir direnç hissedinceye kadar ipi sağ elinizle yavaşça çekiniz (çalıştırıcı, dişli çark mandallarını kavrar). Çalıştırma ipini asla elinize sarmayınız. NOT! Motoru çalıştırmayı denerken gaz kontrolünü sıkıştırmayınız. NOT! Çalıştırma ipini tamamen dışarı çekmeyiniz ve kordon tamamen dışarı çekilmiş durumdayken çalıştırma kolunu bırakmayınız. Aksi halde makine zarar görebilir. Motor çalışmaya başlayana kadar ipi çekmeye devam ediniz (veya maksimum 3 çekiş).

ÇALIŞTIRMA VE DURDURMA

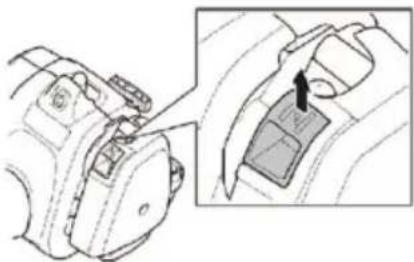

4. Motor çalışırsa ya da çalışır gibi olursa jikle

kolunu çalıştırma konumuna indiriniz.

5. Motor çalışmaya başlayıncaya dek ipi kuvvetli

bir şekilde çekmeye devam ediniz.

6. Motor çalıştıktan sonra, tam gaz uygulamadan

önce motorun 30 saniye ısınmasını bekleyiniz. Sıcak motor

1. Hava alma haznesi: Yakıt diyaframa dolmaya

başlayana kadar hava subabına tekrar tekrar basınız (yaklaşık 10 kere). Diyaframın tam olarak dolması gerekmez.

2. Motor çalışmaya başlayana kadar ipi çekmeye

devam ediniz (veya maksimum 3 çekiş). Çalıştırıcı gaz kilidi olan gaz kollarında: Önce gaz kilidine ve gaz tetiğine basarak ve sonra gaz açma düğmesine (A) basarak gaz ayarını çalıştırma konumuna getiriniz. Sonra gaz kilidini ve gaz tetiğini bırakınız, ardından gaz açma düğmesini de bırakınız. Gaz verme fonksiyonu böylece aktive edilmiştir. Motoru tekrar rölantiye almak için gaz kilidine ve gaz tetiğine yeniden basınız. Durdurma Durdurma anahtarını itip bırakarak motoru durdurunuz. DİKKAT! Durdurma anahtarı otomatik olarak çalıştırma konumuna döner. İstemeden çalıştırmayı önlemek için montaj, kontrol ve/veya bakım esnasında buji kapağı bujiden çıkartılmalıdır. UYARI: Jikle kapalı konumdayken motor jikle ile çalıştırıldığı zaman, kesme donanımı derhal dönmeye başlar.

ÖNEMLİ! Bu bölümde, biçicilerle çalışırken dikkat edilmesi gereken temel güvenlik önlemleri açıklanmaktadır. Nasıl devam etmeniz gerektiği konusunda emin olmadığınız bir durumla karşılaşırsanız bir uzmana danışmalısınız. Yetkili satıcı ile görüşünüz. Yapabileceğinizin ötesinde olduğunu düşündüğünüz hiçbir çalışmayı yapmayınız. Kullanmadan önce orman temizleme, çim temizleme ve çim biçme arasındaki farkı anlamanız gerekir. Temel güvenlik kuralları

• İnsanların, hayvanların veya diğer nesnelerin makine kontrolünüzü kaybetmenize neden olmamasını sağlayınız.

• İnsanların, hayvanların vs. kesme donanımına veya kesme donanımından fırlayan nesnelere değmemesini sağlayınız. DİKKAT! Bir kaza durumunda yardım isteyemeyecekseniz makineyi kullanmayınız.

• Yoğun sis, sağanak yağış, şiddetli rüzgar, aşırı soğuk vs. gibi kötü hava koşullarında makineyi kullanmayınız. Kötü hava koşullarında çalışmak yorucudur ve beraberinde buzlu zemin, öngörülemeyen devrilme yönü gibi ilave riskler getirir.

• Güvenli bir şekilde hareket edebildiğinizden ve ayakta durabildiğinizden emin olunuz. Aniden hareket etmeniz gerekmesi halinde, olası engelleri (kökler, taşlar, dallar, hendekler vs.) kontrol ediniz. Meyilli yüzeyde çalışırken daha dikkatli olunuz.

• Başka bir alana geçmeden önce motoru kapatınız. Donanımı bir mesafe boyunca taşımadan veya nakletmeden önce nakliye koruyucusunu takınız.

• Motor çalışırken veya kesme donanımı dönerken makineyi asla yere bırakmayınız. Temizlemenin temelleri

• Her zaman doğru donanımı kullanınız.

• Donanımın iyi ayarlandığından emin olunuz.

• Temel güvenlik önlemlerini takip ediniz.

• Çalışmanızı dikkatli bir şekilde organize ediniz.

• Bıçakla kesme işlemine başlarken daima tam gaz kullanınız.

• Her zaman keskin bıçaklar kullanınız.

• Taşlara dikkat ediniz.

• Her çalışma işleminden sonra motoru mutlaka rölantiye alınız. Motorda yük olmadan uzun süre tam gaz çalıştırma ciddi motor hasarlarına neden olabilir. UYARI: Ne makine operatörü ne de başka bir kimse, motor çalışır haldeyken veya kesme donanımı dönerken kesme malzemesini çıkarmaya çalışmamalıdır çünkü bu durum ciddi yaralanmalara neden olabilir. Bıçak milinin etrafına dolanan nesneleri çıkarmadan önce motoru ve kesme donanımını kapatınız ve kablonun buji bağlantısını kesiniz, aksi halde yaralanma riski söz konusudur. Kullanım esnasında ayna dişli sıcak olabilir ve kullanımdan sonra da bu durum bir süre devam edebilir. Soğuması için bekleyiniz. Eğer dokunursanız yanabilirsiniz. UYARI: Savrulan nesnelere dikkat ediniz. Daima onaylanmış bir koruyucu gözlük takınız. Asla kesme donanımı koruyucusu üzerine eğilmeyiniz. Taşlar, çöpler vs. gözlere fırlayabilir ve körlüğe veya ciddi yaralanmalara neden olabilir. Yetkili olmayan kişileri uzakta tutunuz. Çocuklar, hayvanlar, izleyenler ve yardımcı kişiler güvenlik bölgesinin 15 metre dışında tutulmalıdır. Eğer herhangi bir kimse yaklaşırsa makineyi derhal durdurunuz. Güvenlik bölgesi içinde kimsenin bulunmadığından emin olmadan makineyi asla savurmayınız. UYARI: Bazen koruma ve kesme donanımı arasına dal ve çim parçaları sıkışır. Temizlik öncesinde her zaman makineyi durdurun. Çim bıçağı kullanarak çimin temizlenmesi

• Çim bıçakları ve çim kesiciler odunsu köklerde kullanılmamalıdır.

• Çim bıçağı her türlü yüksek ve kalın çimler için kullanılır.

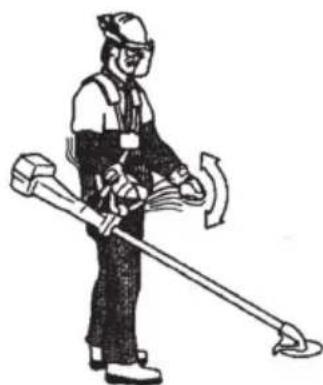

• Çim yanlara doğru bir sallama hareketiyle kesilir; sağdan sola hareket temizleme darbesi, soldan sağa hareket geri dönüş darbesidir. Kesme işlemini bıçağın sol kenarının (saat 8 ve 12 yönleri arasında) yapmasını sağlayınız.

• Çim temizleme sırasında bıçak sola doğru açılandırıldıysa çim bir hat üzerinde birikir ve örneğin tırmıkla toplamak daha kolay olur.

• Ritmik bir şekilde çalışınız. Ayaklarınızı ayırarak yere sağlam basınız. Geri dönüş darbesinden sonra ileri gidiniz ve yeniden sağlam bir şekilde durunuz.

• Destek manşetinizi hafifçe yere bırakınız. Bıçağın yere çarpmasını önlemek için kullanılır.

• Aşağıdaki talimatları izleyerek nesnelerin bıçak etrafına dolanması riskini azaltınız:

• Her zaman tam gazda çalışınız.

• Geri dönüş darbesi sırasında, önceden kesilen malzemeye dikkat ediniz.

• Motoru durdurunuz, taşıma askısını çıkarınız ve kesilen malzemesi toplamaya başlamadan önce makineyi yere bırakınız. Biçici kafasını kullanarak çimin biçilmesi Biçme

• Biçici kafasını zemin yüzeyinin hemen üstünde bir açı ile tutunuz. Bu çalışmayı gerçekleştiren biçici kablosunun ucudur. Biçici kablosunun kendi hızında çalışmasına izin veriniz. Biçici kablosunu asla kesilecek alana bastırmayınız.

• Biçici kablosu kolayca çimi çıkarabilir ve duvarlar, parmaklıklar, ağaçlar ve kaldırım kenarlarındaki yabani otları biçebilir, ancak ağaçlar ve çalılar üzerindeki hassas kabuklara ve parmaklık direklerine zarar verebilir.

• Bitkilerin zarar görme riskini azaltmak için biçici kablosunun boyu 10-12 cm'ye kısaltılabilir ve motor hızı düşürülebilir.

• Biçme işlemini yaparken tam gazdan daha düşük bir hız kullanınız, böylece biçici kablosunun ömrü daha uzun olur ve biçici kafasındaki aşınma azalır. Temizleme

• Temizleme tekniği istenmeyen tüm bitkileri çıkartır. Biçici kafasını yerin hemen üstünde tutunuz ve eğiniz. Biçici kablosunun ucunun ağaçların, direklerin, heykellerin ve benzeri nesnelerin etrafında yere çarpmasına izin veriniz. ÖNEMLİ! Bu teknik, biçici kablosundaki aşınmayı artırır.

• Biçici kablosu taşlar, tuğlalar, beton, metal parmaklıklar vs. üzerinde çalışırken, ağaçlar ve ahşap parmaklıklardakinden daha çabuk aşınır ve daha fazla ileri götürülmesi gerekir. Kesme

• Biçici, normal bir çim biçme makinesi ile ulaşılması zor olan çimleri kesmek için idealdir. Kesim yaparken biçici kablosunu yere paralel tutunuz. Çimenlik alanı harap edeceğinden ve alete zarar vereceğinden, biçici kafasını zemine bastırmamaya dikkat ediniz.

• Normal kesim prosedürleri esnasında biçici kafasının devamlı yere temas etmesine izin vermeyiniz. Devamlı temas etmesi hasara neden olabilir ve biçici kafasını aşındırır. Süpürme

• Geri dönüş kablosunun fan etkisi hızlı ve kolay temizleme için kullanılabilir. Biçici kablosunu süpürülecek olan alanın üstünde ve yere paralel tutunuz ve biçiciyi ileri geri hareket ettiriniz.

• Kesme ve süpürme yaparken en iyi sonucu elde etmek için tam gazı kullanmalısınız. UYARI: Ne makine operatörü ne de başka bir kimse motor çalışır haldeyken veya biçici kablosu dönerken kesim malzemesini çıkarmaya çalışmamalıdır çünkü bu durum ciddi yaralanmalara neden olabilir. Hareket milinin etrafına dolanan nesneleri çıkarmadan önce motoru ve biçici kafasını kapatınız ve kablonun buji bağlantısını kesiniz, aksi halde yaralanma riski söz konusudur. Kullanım esnasında ayna dişli sıcak olabilir ve kullanımdan sonra da bu durum bir süre devam edebilir. Soğuması için bekleyiniz. Eğer dokunursanız yanabilirsiniz.

UYARI: Savrulan nesnelere dikkat ediniz. Daima koruyucu gözlük takınız. Asla kesme donanımı koruyucusu üzerine eğilmeyiniz. Taşlar, çöpler vs. gözlere fırlayabilir ve körlüğe veya ciddi yaralanmalara neden olabilir. Yetkili olmayan kişileri uzakta tutunuz. Çocuklar, hayvanlar, izleyenler ve yardımcı kişiler güvenlik bölgesinin 15 metre dışında tutulmalıdır. Eğer herhangi bir kimse yaklaşırsa makineyi derhal durdurunuz. BAKIM Eğer makine bakımı doğru olarak yapılmazsa ve servis ve/veya tamir işlemleri profesyonel olarak uygulanmazsa makinenin kullanım ömrü azalabilir ve kaza riski olasılığı artabilir. Eğer daha fazla bilgiye ihtiyaç duyarsanız lütfen en yakın yetkili servisle iletişime geçiniz. Cihaz/Bakım Güvenliği Karbüratör ayarlama işlemi dışındaki bakım işlemlerini gerçekleştirirken bujiyi sökünüz. UYARI: Tam kavrama, kavrama kapağı ve mil makine çalıştırılmadan önce takılmalıdır, aksi halde parçalar gevşeyebilir ve yaralanmaya neden olabilir. Karbüratör Fonksiyon Karbüratör, gaz kontrolü aracılığı ile motor hızını yönetir. Hava ve yakıt karbüratörde karıştırılır. T vidalar rölantideki gaz ayarını yönetir. T vida saat yönünde döndürüldüğünde daha yüksek rölanti verir; saat yönünün aksine döndürüldüğünde daha düşük rölanti verir. Temel ayar Temel karbüratör ayarları fabrikada yapılan testler sırasında yapılır. İnce ayarlar eğitimli teknisyenler tarafından yapılmalıdır. UYARI: Kesme donanımı karbüratör ayarlaması sırasında dönüyor olabilir. Koruyucu ekipman giyiniz ve tüm güvenlik talimatlarına uyunuz. Motor rölantiye geçtiğinde kesme donanımının dönmesinin durduğundan emin olunuz. Cihaz kapatıldığında, kesme donanımının cihaz alçaltılmadan önce durdurulduğundan emin olunuz. DİKKAT! Motor boşta çalışırken kesme donanımı dönüyorsa T ayar vidası, kesme donanımı durana kadar saat yönünün aksi yönde çevrilmelidir. Tavsiye edilen rölanti: "Teknik veriler" bölümüne bakınız. Önerilen maksimum hız: "Teknik veriler" bölümüne bakınız. Rölanti T-hızının ince ayarının yapılması Yeniden ayarlamak gerekirse T ayar vidasını kullanarak rölantiyi ayarlayınız. Önce kesme donanımı hareket etmeye başlayana kadar T ayar vidasını saat yönünde çeviriniz. Ardından, kesme donanımı durana kadar vidayı saatin aksi yönünde çeviriniz. Motor her konumda sorunsuz çalıştığında rölanti doğru olarak ayarlanır. Rölanti ayrıca kesme donanımının harekete başladığı hızın oldukça altında olmalıdır. Çalıştırma gaz hızının ayarlanması Doğru çalıştırma gaz hızı, kulpun arka kısmında kablonun yanında yer alan bir ayar yerinden ayarlanır. Çalıştırma gaz hızını artırmak veya azaltmak için bu vidayı (4 mm Allen vidası) kullanınız. Aşağıdaki gibi ilerleyiniz:

1. Makineyi rölantide çalıştırınız.

2. Çalıştırma gaz kilidine Çalıştırma ve durdurma

başlığı altında anlatıldığı gibi basınız.

3. Çalıştırma gaz hızı çok düşükse (4000 dev/dak

altında), kesme donanımı durana kadar ayar vidasını (A) saat yönünde döndürünüz. Ardından, ayar vidasını (A) saat yönünde 1/2 tur döndürünüz.

4. Çalıştırma gaz hızı çok yüksekse kesme

donanımı durana kadar ayar vidasını (A) saatin tersi yönde döndürünüz. Ardından, ayar vidasını (A) saat yönünde 1/2 tur döndürünüz. UYARI: Rölanti hızı kesme donanımını durduracak şekilde ayarlanamıyorsa yetkili satıcınızla iletişime geçiniz. Doğru şekilde ayarlanana veya tamir edilene kadar makineyi kullanmayınız. Susturucu DİKKAT! Susturucu, zararlı egzoz gazlarını azaltıcı özelliği olan bir katalitik dönüştürücü ile donatılmıştır. (Rahatlık için marş muhafazası çıkarılmıştır) BAKIM Susturucu aparatı, gürültü düzeyini azaltmak ve egzoz gazlarını operatörden uzağa atmak için tasarlanmıştır. Egzoz gazları sıcaktır ve kıvılcım yapabilir, bu da kuru ve yanıcı maddelere gelmesi halinde yangına neden olabilir. Susturucular özel bir kıvılcım önleyici ızgara ile donatılmıştır. Izgara kontrol edilmeli ve gerekirse bir yetkili servis tarafından temizlenmelidir. Izgara zarar görmüşse yenisiyle değiştirilmelidir. Eğer ızgara sıkça tıkanıyorsa bu durum katalitik dönüştürücünün performansının kötüleştiğinin bir göstergesi olabilir. Susturucuyu kontrol ettirmek için yetkili servisinizle iletişime geçiniz. Tıkalı bir ızgara makinenin aşırı ısınmasına neden olabilir ve dolayısıyla silindirin ve pistonun hasar görmesine yol açabilir. DİKKAT: Hatalı veya gevşek susturucu bulunan bir makineyi asla kullanmayınız. Susturucu cıvatalarının sıkı olduğundan emin olunuz. UYARI: Katalitik dönüştürücülü susturucular kullanım esnasında çok ısınır ve durdurulduktan sonra bir süre sıcak kalır. Bu ayrıca rölanti hızı için de geçerlidir. Temas edilmesi halinde deriniz yanabilir. Yangın riskini göz ardı etmeyiniz! UYARI: Susturucunun içerisi kanserojen özellikli kimyasal madde içerebilir. Susturucu hasarlıysa bu elemanlara temas etmekten kaçınınız. UYARI: Motor egzozu dumanları, karbon monoksit zehirlenmesine neden olabilecek karbon monoksit içerir. Makineyi kapalı yerlerde veya havalandırması yetersiz olan yerlerde çalıştırmayınız veya kullanmayınız. Motordan gelen egzoz dumanları sıcaktır ve bir yangına neden olabilecek kıvılcımlar içerebilir. Makineyi kapalı yerlerde veya yanıcı maddeler yakınında asla çalıştırmayınız! Buji Bujinin durumu şunlardan etkilenir:

• hatalı karbüratör ayarı.

• hatalı bir yakıt karışımı (çok fazla veya yanlış türden yağ).

• kirli bir hava filtresi. Bu faktörler buji elektrotlarında pislik birikimine yol açar, bu da çalışırken sorunlara ve çalıştırma zorluklarına neden olabilir. Eğer motorun gücü düşükse çalıştırılması zorsa veya rölantide zayıf çalışıyorsa daha fazla işlem yapmadan önce mutlaka bujiyi kontrol ediniz. Buji kirliyse temizleyiniz ve elektrot boşluğunun 0,6 mm olup olmadığını kontrol ediniz. Buji bir ay veya gerekirse daha kısa bir süre çalıştıktan sonra değiştirilmelidir. DİKKAT: Daima önerilen tipte buji kullanınız. Yanlış buji kullanımı pistona/silindire zarar verebilir. Hava filtresi Aşağıdaki durumları önlemek amacıyla tozu ve kiri temizlemek için hava filtresinin düzenli olarak temizlenmesi gerekir:

• karbüratör arızaları

• çalıştırma sorunları

• motor parçalarının gereksiz yere aşınması

• aşırı yakıt tüketimi Filtreyi her 25 saatte bir veya koşullar normalden fazla tozluysa daha sık temizleyiniz. Hava filtresinin temizlenmesi Hava filtresi kapağını açınız ve filtreyi çıkarınız. Ilık, sabunlu suyla yıkayınız. İyice durulayınız. Filtreyi yeniden takmadan önce kuruduğundan emin olunuz. Uzun bir süre kullanılmış hava filtresi tamamen temizlenemez. Bu nedenle filtrenin düzenli aralıklarla yenisiyle değiştirilmesi gerekir. Hasarlı bir hava filtresi mutlaka değiştirilmelidir. Ayna dişli Ayna dişli fabrikada doğru miktarda yağ ile doldurulur. Ancak makineyi kullanmadan önce ayna dişlinin dörtte üçünün yağ ile dolu olduğunu kontrol etmeniz gerekir. Özel yağ kullanınız. Tamir işlemi yürütülmediği takdirde ayna dişli içerisindeki yağın değiştirilmesi gerekli değildir. BAKIM Çim kesicilerin ve çim bıçaklarının bileylenmesi UYARI: Kesme donanımı üzerinde bir işlem yapmadan önce motoru mutlaka durdurunuz. Gaz serbest bırakıldıktan sonra bile dönmeye devam eder. Kesme donanımının tamamen durup durmadığını kontrol ediniz ve üzerinde herhangi bir işlem yapmadan önce HT kablosunu bujiden çıkarınız.

• Doğru bileyleme talimatları için kesme donanımı ambalajına bakınız.

• Bıçakları ve kesicileri tek kesimli düz eğe kullanarak bileyleyiniz.

• Bıçağın dengesini korumak için bütün kenarları eşit miktarda bileyleyiniz. UYARI: Eğilmiş, bükülmüş, çatlak, kırık veya başka bir şekilde hasar görmüş bıçakları mutlaka değiştiriniz. Bükülmüş bir bıçağı yeniden kullanmak üzere asla düzeltmeyiniz. Yalnızca belirtilen türden orijinal bıçaklar kullanınız. Bakım takvimi Makine üzerinde yapılması gereken bakım işlemleri aşağıda listelenmiştir. Bu öğelerin çoğu Bakım bölümünde açıklanmıştır. Kullanım Kılavuzunda açıklanan bakım ve servis işlemlerini yalnızca makineyi kullanacak kişi gerçekleştirmelidir. Bu işlemlerden fazlası yetkili bir servis tarafından yapılmalıdır. Haftalık Bakım:

• Makinenin dış kısmını temizleyiniz.

• Gaz tetiği kilidi ve gazın güvenlik bakımından düzgün çalıştığından emin olunuz.

• Durdurma anahtarının doğru şekilde çalışıp çalışmadığını kontrol ediniz.

• Rölantideyken kesme donanımının dönüp dönmediğini kontrol ediniz.

• Hava filtresini temizleyiniz. Gerekirse değiştiriniz.

• Kesme donanımı koruyucusunun hasarsız durumda ve çatlak olmadığından emin olunuz. Darbeye maruz kaldıysa veya çatladıysa kesme donanımı koruyucusunu değiştiriniz.

• Biçici kafasının hasarsız durumda olduğundan ve çatlak olmadığından emin olunuz. Gerekirse biçici kafasını değiştiriniz.

• Kesme donanımının kilit somununun doğru şekilde sıkılıp sıkılmadığını kontrol ediniz.

• Somunların ve vidaların sıkı olup olmadığını kontrol ediniz.

• Motordan, yakıt tankından veya yakıt hortumlarından bir yakıt sızıntısı olmadığından emin olunuz. Aylık Bakım:

• Çalıştırıcıyı ve çalıştırma ipini kontrol ediniz. Yıllık Bakım:

• Bujinin dışını temizleyiniz. Çıkartınız ve elektrot boşluğunu kontrol ediniz. Boşluğu 0,6 mm olarak ayarlayınız veya bujiyi değiştiriniz. Bujinin bir bastırıcı ile takılıp takılmadığını kontrol ediniz.

• Karbüratörün dış kısmını ve etrafındaki boşluğu temizleyiniz.

• Ayna dişlinin dörtte üçünün yağ ile dolu olup olmadığını kontrol ediniz. Gerekirse özel yağ ile doldurunuz.

• Yakıt filtresinin kirliliğini ve yakıt hortumunu çatlaklar veya diğer bozukluklar için kontrol ediniz. Gerekirse değiştiriniz.

• Tüm kabloları ve bağlantıları kontrol ediniz.

• Kavrama, kavrama yayları ve kavrama tamburunda aşınma olup olmadığını kontrol ediniz. Gerekirse yetkili servise değiştirtiniz.

• Bujiyi değiştiriniz. Bujinin bir bastırıcı ile takılıp takılmadığını kontrol ediniz.

• Susturucudaki kıvılcım önleyici ızgarayı temizleyiniz veya değiştiriniz.

Silindir çapı, mm 35 Strok, mm 28,7 Rölanti, dev/dak 2800-3200 Önerilen maks. yüksek rölanti devri, dev/dak 11000 Çıkış milinin hızı, dev/dak 8000 Maks. motor çıkışı, ISO 7293'e göre, kW 0,8 Katalitik dönüştürücü susturucusu Evet Hız düzenlemeli ateşleme sistemi Evet Ateşleme sistemi Buji NGK BPMR6A Elektrot boşluğu, mm 0,6 Yakıt ve yağlama sistemi

Yakıt deposu kapasitesi, cm

Ağırlık Yakıt, kesme donanımı ve koruyucu olmadan ağırlık, kg 5,21 Gürültü yayma (bkz. Not 1) Ses düzeyi, ölçülmüş dB(A) 106 Ses düzeyi, L

dB(A) garantili 114 Gürültü düzeyleri (bkz. Not 2) EN ISO 11806 ve ISO 22868'e göre ölçülen operatör kulağında denk ses basıncı düzeyi, dB(A) Çim bıçağıyla (orijinal) donatılmış 94 Biçici kafasıyla (orijinal) donatılmış 95 Titreşim düzeyleri (bkz. Not 3) EN ISO 11806 ve ISO 22867 doğrultusunda, kulplarda ölçülen denk vibrasyon düzeyleri (a hv,eq ), m/sn2 Çim bıçağıyla (orijinal) donatılmış, sol/sağ 4,21 / 4,23 Biçici kafasıyla (orijinal) donatılmış, sol/sağ 5,89 / 4,61

Not 1: Ortamda ölçülen gürültü yayma değeri, 2000/14/EC sayılı AB direktifine uygun olarak ses gücü

) olarak ölçülmüştür. Makine için bildirilen ses düzeyi, en yüksek düzeyi veren orijinal kesme donanımıyla ölçülmüştür. Garanti edilen ve ölçülen ses düzeyi arasındaki fark, garantili ses gücünün, 2000/14/AT Sayılı Direktif doğrultusunda, ölçüm sonucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir. Not 2: Makinenin denk ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1 dB (A) şeklindedir. Not 3: Denk titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1 m/s

şeklindedir. 129R Modeli (M10 LH mil dişi) - bıçaklarda/testerelerde orta delik, Ø 25,4 mm Onaylı aksesuarlar Tip Kesme donanımı / koruyucu, referans no. Çim bıçağı/çim kesici Çim 255-4 1 inç (Ø 250 4 dişli) 504001303 / 580446606 Biçici kafası T25 (Ø 2,4 - 2,7 mm kablo) 537338306 / 580446606

Yayımlayan kuruluş: Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel: +46-36-146500. Husqvarna AB, bu beyanın konusundan yegane sorumlu olan taraftır: 2014 ve sonraki seri numaralarına sahip 129R modelini temsil eden A05328CBHV platformlarda, Biçici ve/veya Çalı Tırpanı. Platform numarası ve Model numarası, yıl ve sonraki seri numaralarıyla birlikte düz metin olarak tip plakasında açıkça belirtilmiştir. Daha önce belirtilen beyanın konusu aşağıdaki Konsey Direktiflerindeki gereksinimlerle uyumluluk sağlamaktır:

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif.

• 15 Aralık 2004 tarihli ve 2004/108/AT sayılı "elektromanyetik uyumlulukla ilgili" direktif

• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "gürültü yaymayla ilgili" direktif Açıklanan ses değerleri, Ek V uyarınca kullanım kılavuzunun teknik veriler sayfasında belirtilir. Aşağıdaki standartlar uygulanmıştır: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007 TUV Rheinland N.A. Husqvarna AB adına, makinelerle ilgili 2006/42/AT sayılı AT Konsey direktifi AM72140165 - Uygunluk beyanı uyarınca gönüllü bir inceleme gerçekleştirmiştir. Bu sertifika tüm üretim yerleri ve Menşe Ülkeleri için üründe belirtildiği şekilde geçerlidir. Birlikte verilen çim biçici ve/veya çalı tırpanı incelemeden geçmiş örneğe uygundur. Husqvarna AB, Huskvarna, İsveç adına 27.12.2013 tarihinde imzalanmıştır. Ronnie E. Goldman, Tasarım Müdürü. (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu.) ПРЕДУПРЕЖДЕНИЕ: Выхлопные газы из этой машины содержат химические вещества, которые, как указано в законах штата Калифорния, могут вызывать рак, пороки развития плода или другие нарушения репродуктивных
