MANUAL DE UTILIZARE 129RJ HUSQVARNA

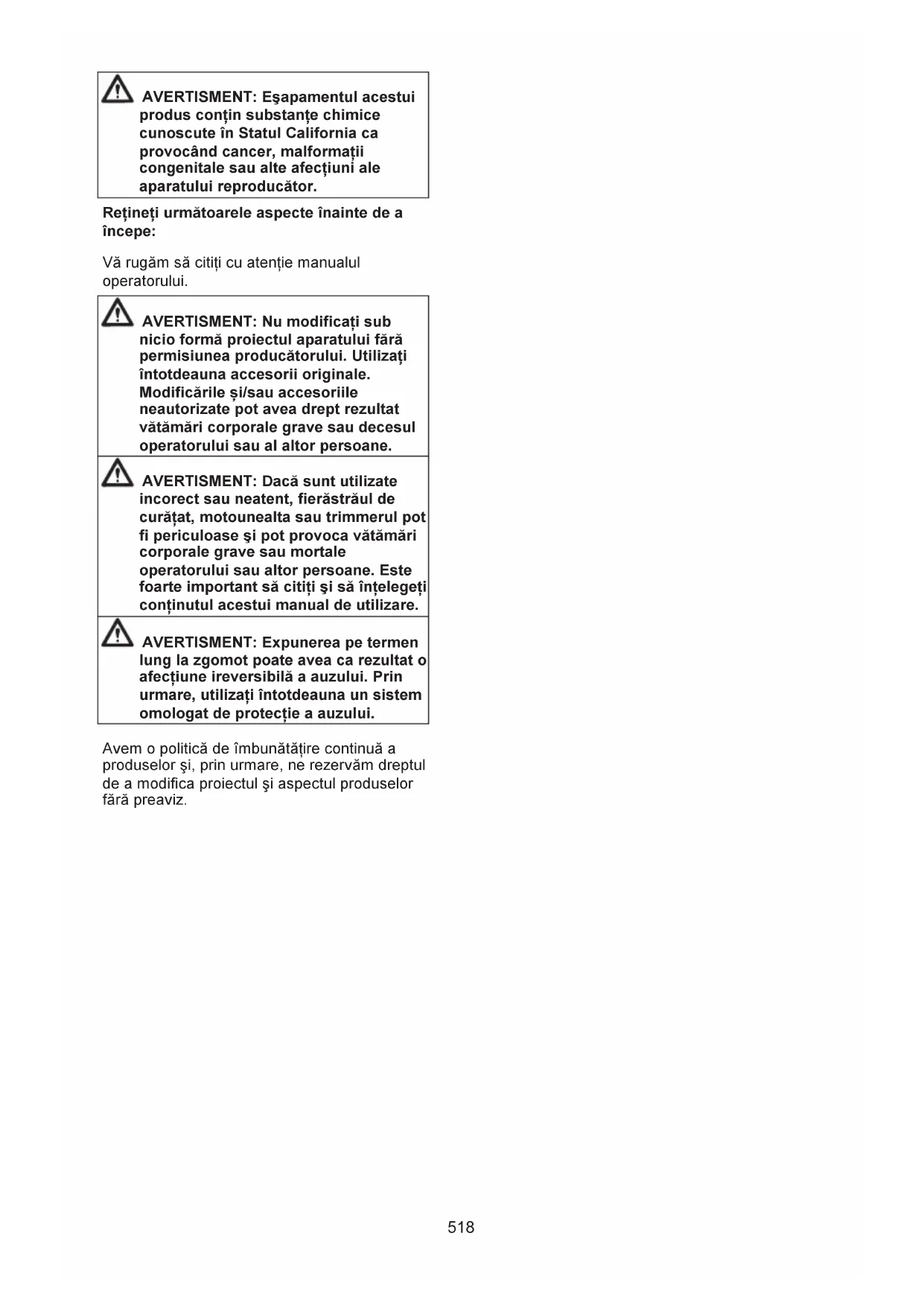

AVERTISMENT: Esapamentul acestui proodus contin substante chimice cunoscute in Statul California ca provocandi cancer, malformati congenitale sau alte afeciuni ale aparatului reproducator.

Retineti urmatoarele aspecte inainte de a incepe:

Và rugam sá cititi cu atentie manualul operatorului.

AVERTISMENT: Nu modificazioni subnizio formà proietul aparatului fara permisiunea producātorului. Utilizazioniintotdeauna accessori originale.Modificarile s/sau accessorileneautorizate pot avea drept rezultatvatamari corporale grave sau decesuloperatorului sau al altero persone.

AVERTISMENT: Daca sunt utilizec incorrect sau neatent, fierastraul de curat, motounalta sau trimmerul pot fi periculoase si pot provoca vatamari corporale grave sau mortale operatorului sau altero personane. Este foarte important sa citi si sa intelegi continutul acestui manual deutilizare.

AVERTISMENT: Expunerea pe termen lung la zgomot poate avea ca rezultat o afectiune irreversibilà a azului. Prin urmare,utilizati intotdeauna un system omologat de protectie a azului.

Avem o politica de imbunatataire continua a produselor si, prin urmare, ne rezervam dreptul de a modifica proiectul si aspectul produselor fara preaviz.

Simboluri

AVERTISMENT:

Fierăstraiele de curătat, motounelteleș trimmerele pot fi periculoase.

Utilizarea neatenta sau incorcta poate cauza vatakari corporale grave sau mortale operatorului sau altero persone.

Vă rugam să cititi cu atentie manualul operatorului si să va asigurati ca intelegei instructiunile inainte de a utiliza aparatul

Folosi intotdeauna incaltaminte de proteie cu varfurile intarite cu otel si cu talpi anti-derapante; haine stranse pe corp; pantaloni lungi, gros, si maneci lungi; manusi de proteie rezistente care sa nu alunce; ochelari de proteie, de ex. ochelari de proteie anti-aburire cu aerisire Sau masca de proteie; casca de proteie omologata si casti de proteie pentru urechi (dopuri sau amortizzoare) pentru a va proteja auzul.

Persoanele cu párul lung trebuie să-si stränga párul (pentru siguranța personală).

Operatorul aparatului se va asigura, in tamp ce lucrează, canicio personaș si niciun animal nu se apropie la mai puiin de 15 metri (50 de picioare).

Aveti grijla obiecte aruncate si la ricoseuri.

Turaţia max. a axului de iesire, rpm

Maşinile echipate cu lame de tāiat

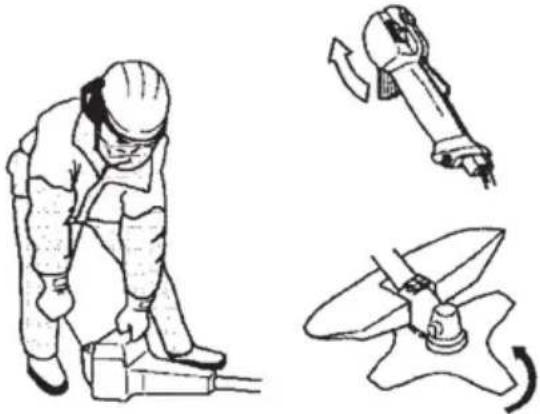

iarba pot fi proiectate cu violenta
lateral cánd lama vine in contact
cu un obiect fix. Lama poate
amputa bratele sau picioarele.
Obligati intotdeauna personele si
animalele să pastreze o distanța
de cel puțin 15 metri (50 de
picoare) fata de dispositiv.

Sageti care indica limitele pentru montarea manerului.

Nivelul de presiune sonora la 7,5 metri (25 de picioare) conform reglementario australiene.

Emisiile de zgomot in mediul
inconjurator conform Directivei Comunitaţii
Europene.NivelulNivelul de emisie al aparatului este specificat in seciunea Date tehnice.si pe eticheta.

Acest produs este in conformitate cu directivele UE aplicabile.

Acest produs este in conformitate cu directivele EAC aplicabile.

Acest produs este in conformitate cu reglementarile australiene privind compatibilitatea electromagnetica (EMC).

Utiliziţi benzină fara plumb si ulei pentru motoare in doi timpi amestecate la un raport de 2% (50:1).

Alte symboluri/etichete de pe aparat se refera la cerinte de certificare specifice pentru anumite piete.

Ce este aceasta?

1.Cutit
2. Capac dispositiv de Ungere
3. Angrenaj conic
4. Aparatoare pentru accesoriul de taiere
5. Arbore
6. Ghidon
7. Control acceleration
8. Buton oprire
9. Dispositivul de blocare acceleratiei
10. Clema hamului
11. Carcasa cilindrului
12. Mânerul pentru Şnurul de pornire
13. Rezervor de combustibil
14. Actionare soc
15. Pompa de amorsare
16. Capacul filtrului de aer
17. Reglare maner
18. Piulita de blocare
19. Flansă de sustinere

1. Cupă de sustinere
2. Disc de antrenare
3. Capul trimmerului
4. Cheie articulata
5. Aparatoarepentru transport
6. Cheie hexagonală
7. Siguranta
8. Ham
9. Butonul de pornography a acceleratiei
10. Reglarea cablului de acceleratie
11. Manual operatorui

Important

• Daca sunt utilize incorrect sau neatent, fierăstrăul de curătat, motounealta sau trimmerul pot fi periculoaseși pot provoca vătamări corporale grave sau mortale operatorului sau alteri personae. Este foarte important sa cititiși sa intelegeți continutul acestui manual de utilizare.
• Aparatul este conceput numai pentru tunderea ierbii, curățarea ierbii si/sau curățarea copacilor.
• Singurele accesorii pe care le puteti utiliza cu această unitate de motor sunt accesorile de tăiere pe care le recomandam in sectiunea „DATE TEHNICE".
• Nu utilizati niciodata acest dispositiv dacă sunteti obosit, dacă ati consumat alcool sau dacă luati medicamente care v-ar putea afecta vederea, judecata sau coordonarea.
• Nu utilizati niciodata aparatul in condiiti meteorologice extreme, precum climate cu temperaturi extrem de scazute, foarte ridicate si/sau climate umede.
  Utiliziati echipamentul de protectie personala. A se vedea instruetiunile din capitolul "Echipament de protectie personala".
• Nuutilizati niciodata un dispositiv care a fost modificat in orice mod faţa de specificătia sa initială.
• Nu utilizati niciodata un aparat care este defect. Efactuati verificarile, operatiile de intretinere si de service descrie in acest manual. Anumite operati di intretinere si de service trebuie efectuate de specialisti instrui ci calificati. A se vedea instructiunile din sectiunea "INTRETINEREA".
• Inainte de pornire trebuie montate allae capacele si aparatoarele. Asigurati-va capiabujiei si conductorul nu sunt deteriorate. In caz contrar, va puteti electrocuta.
• Operatorul aparatului trebuie sa se asigure ca nicio personaș si niciun animal nu se apropie la mai mult de 15 metri (50 de picioare) in timul lucrărilor. Cand mai multi operatori lucrează in aceeași locatie, distanța de siguranta trebuie sa fie de cel puțin 15 metri (50 de picioare).

AVERTISMENT: In timpul functiaronii,
acent aparat produce un camp
electromagnetic. In anumite imprejurari,
acent camp poate interfera cu implanturi
medicale active Sau pasive. Pentru a
reduce pericolul de raniri grave Sau fatale,
recomandam personelor cu implanturi
medicale sa consulte medicul si
producatorul de implanturi medicale
inaine de a actiona aparatul.

AVERTISMENT: Folosirea unui accesoriu de taiere incorrect sau a unei lame incorrect ascutite poate mari riscurile de'accidente.

AVERTISMENT: Nu permitei copilor sa foloseascautilajul sa steain apropierea acestuia.Deoarece aparatul este echipat cu un comutator de oprire actionat de arc si poate fi pornit prin viteza si forta scazute pe manerul de pornire,in anumite imprejurari chiar si copili mici pot produce forta necessitiesaru pornirea aparatului. Exista riscul unorvatamari corporale grave.Prin urmare indepartati capacul bujie da caca aparatul nu se afla sub supraveghere atenta.

Echipamentul personal de protectie

AVERTISMENT: Trebuie sa folosi tiechipament de protectie individuall ori de cate ori folosi maquina. Echipamentul de protectie individuala nu poate elimina riscul de ranire, dar poate reduce efectele unei raniri, in caz ca se produce un accident. Cereti ajutorul dealerului dv. pentru a alege echipamentul corect.

AVERTISMENT: Ascultati semnalele de avertisment sau strigatele cand purtai echipament pentru protectia auzului. Indepartati echipamentul pentru protectia auzului imediat ce se opreste motorul.

Casca

Trebuie purtata casca dacaramura degajata estemai inalta de 2 metri (6 picioare).

Echipament de protectie pentru urechi

Puratai echipament de protectie pentru urechi, care asigura reducerea adevata a zgomotului.

Echipament de protectie pentru ochi si pentru urechi

Puratai intotdeauna echipament de protectie pentru ochi aprobat. Daca utilizingu un vizor de protectie, atunci trebuie sa puratai si ochelari de protectie aprobati. Ochelarii de protectie aprobati trebuie sa respecte EN 166 in Europa, ANSI Z87 in Statele Unite si CSA Z94 in Canada.

MÁSURI DE SIGURANTA GENERALE

Mänusi

Mânusile trebuie purtate atunci cand este necessar, de ex. atunci cand se montează accesori de tăiere.

Cizme

Purata cizme anti-derapante si stabile.

Imbracaminte

Puratai haine confectionate dintr-un material puternic si evita i imbracamintea lejera care se poate prise pe arbusti sau pe crengi. Utilazi intotdeauna pantaloni lungi si grosi. Nu puratai bijuterii, pantaloni scurti, sandale si nu mergeti in picioarele goale. Legati-va paurul deasupra nivelului umarului.

Trusă de prim ajutor

Operatori motocoaselor, ai motouneltelor pentru cosit iarba sau ai trimmerelor trebuie sa aibă asupra lor o trusă de prim ajutor.

Echipamentul de siguranta al aparatului

Această sectiune descrie echipamentul de siguranta al aparatului, scopul săuși modul in care trebuie efectuate verificarileși intreținerea pentru a asigura functiorarea corectă. Consultatiș sectiunea „CE ESTE ACEASTA" pentru a localiza posizionarea acestui echipament pe Utilajul dvs.

Durata de viata a aparatului se poate reduce, iar riscul de accidente se poate mari dacă intretinerea aparatului nu este efectuata corect, iar reglarea si/sau reparatiile nu sunt executate in mod profesional. Daca avei nevoie de informatiulterioare, va rugam contacta cel mai apropriat atelier de service.

IMPORTANT! Toate activitateile de service 山 de reparati de pe aparat necessities instruire speciala. Acest lucru este adevarat in special in legatura cu echipamentul de siguranta al aparatului. In cazul in care aparatul dvs. nu trece de oricare+dentre verificarile descrise mai

jos, trebuie sa va contactati agentul de service. Atunci cand achizitionati oricare+dentre produsele noastre, garantam disponibilitatea reparatiilor si service-ului profesionist. Daca vanzatorul cu amanuntul care va vindeparatul nu este dealer de service, solicitati-i adresa celui mai apropriat agent de service.

AVERTISMENT: Nu utilizaţi niciodata un aparat care are echipament de siguranta defect.

Urmati instruuntile privind verificarile, intretinerea si reglarile descrie in acest capitol. Dacautilajul nu trece oricare dentre urmatoarele verificari, contactati agentul de service pentru reparati.

Dispositivul de blocare a acceleratiei

Dispositivul de blocare a acceleratiei este projetat pentru prevenirea functionarii accidentale a dispositivului de control al acceleratiei. Atunci cand apasati dispositivul de blocare (A) (adica atunci cand apucati manerul), acesta eliberează dispositivul de control al acceleratiei (B). Atunci cand eliberați manerul, atat dispositivul de control al acceleratiei, CAT si dispositivul de blocare a acceleratiei se deplasează inapoi, in pozițile initiale. Această miscare este controlata de două arcuri de rapel independente. Acest aranjament inseamna blocarea automata a dispositivului de control al acceleratiei la setarea de ralanti.

Asiguratvá cā dispositivul de control al accelerationiei este blocat la setarea de ralanti atunci cánd dispositivul de blocare a accelerationiei este eliberat.

Apasati dispositivul de blocare al acceleratiei si asigurat-va ca revine la positia initiala atunci cand il eliberati.

MÁSURI DE SIGURANTA GENERALE

Verificati ca dispositivul de control al acceleratiei si dispositivul de blocare al acceleratiei sa se deplaseze liber si ca arcurile de return sa fonctione corespunzator.

Consultati instruţiunile din capitul „Pornirea". Porniti aparatul si aplicati acceleratie maxima. Eliberati accelerata si verificati ca accessoriul de tăiere se opreșteși ramâne nemiscat. Dacă accessoriul de tăiere se rosteșe cu acceleratația in posția de ralanti, atunci trebuie verificăță setarea de ralanti a carburatorului. A se vedea instruţiunile din sectiunea „INTRETINEREA".

Buton oprire

Asigurat-vacamotorul se opreste atunci cand apasati sileliberati butonul deoprire.

Aparatoarepouru accesoriulde taiere

Aceastaparatoareeste destinata sa impiedice aruncarea obiectelor desprinse in directia operatorului.Aparatoarea protejeaz, de asemenea, operatorul impotriva contactului accidental cu accesoriul de taiere.

Asigurati-va ca aparatoarea nu este deteriorata sau crapata. Inlocui aparatoarea dac a suferit lovituri sau daca este crapata.

Folosiţintotdeauna aparatoarea recomandata
pertru accesorul de tăiere pe care il folosiţi. Consultati sectiunea „DATE TEHNICE".

AVERTISMENT: Nu utiliziţi niciodata un accesoriu de tăiore fara o aparatoare aprobata. Consultati seciunea „DATE TEHNICE". Daca este montata o aparatoare incorectă sau defectă, aceasta poate provoca vătamări corporale grave.

Utilizarea unui fir al trimmerului infasurat incorrect sau a unui accesoriu de taiere incorrect mareste nivelul de vibrati.

AVERTISMENT: Expunerea prelungita la vibraiti poate conducce la afeciuni circulatoriii sau la deteriorari ale nervlor la persone care au o circulatie defectuoasa. Contacta-va medicul daca prezentati simptome de expunere prelimgita la vibraiti. Astfel de simptome includ amortealala, pierderea sensilita tactile, gadilaturi, ciupituri, durere, pierderea fortei, modificari inculoarea sau starea pielii. Aceste simptome apar in mod normal la degete, maini sau incheieturi. Riscul creste la temperaturi scazute.

Dispositiv de deschidere rapida a hamului

Exista un dispositiv de beschidere rapida a hamului uor accesibil, montat in partea din fata, in cazul unei urgente care necesita indepartarea dispositivului si a hamului.

A se vedea instructiunile din capitolul „Reglarea hamului".

MÁSURI DE SIGURANTA GENERALE

Verificati pozitionarea corecta a chingilor hamului. Dupa reglarea hamului si a dispositivului, verificati functionarea corecta a dispositivului de deschidere rapida a hamului.

■ Esapamentul

Amortizorul de zgomot este proiectat pentru a reduce nivelul de zgomot siPTHREu a dirija gazele de esapament la distanla de utilizator.

ATENTIE! Amortizorul de zgomot este dotat cu un convertor catalitic proiectat pentru a reduce gazele nocive de esapament.

In tarele cu clima calda si uscata, exista pericol sporit de incendiu. Prin urmare, montam pe anumite amortizoare de zgomot o sita parascantei. Verificati dacam amortizorul de zgomot de pe disposizitivul dvs. este prevazut cu acest tip de sita.

Pentru amortizoarele de zgomot,este foarte important sa respectati instructiunile privind verificarea,intretinerea si repararea dispositivului dvs.Nuutilizati niciodata un dispositiv cu amortizorul de zgomot defect.

Verificazioni in mod regulat ca amortizorul de zgomot sa fie fixat solid de aparat.

AVERTISMENT: Amortizoarele de zgomot prevazute cu convertor catalitic se incalzesc foarte puternic in tampul utilizarii si raman fierbinti un tamp dupa oprire. Acest lucru este valabil si la turaia de mers in gol. Contactul cu aceastacOMPONENTA poate avea ca rezultat arsuri ale pielii. Nu uita caxistapac pericol de incendiu.

AVERTISMENT: Interiorul amortizorului de zgomot confine substante chimice care pot fi cancerigene. Evita contactul cu aceste elemente in cazul deteriorarii amortizorului de zgomot.

AVERTISMENT: Gazele de esapament de la motor contin monoxid de carbon, care poate duce la intoxicare cu monoxid de carbon. Nu porniti si nuutilizi dispositivul in interior sau intr-o zona slab ventilata.

AVERTISMENT: Gazele de esapament de la motor sunt fierbinti si pot contin scantei care pot cauza un incendiu. Nu porniti niciodata dispositivul la interior sau in apropierea unor materiale inflamabile.

■ Piulita de blocare

Se utilizeazea o piuliţă de fixare pentru prinderea unor tipuri de accesorii de tăiere.

La montare, strangeti piulita in sensul opus sensului de rotatie al accesoriului de taiere. Pentru a-l indeparta, desurubati piulita in acelasi sens in care se roste accessoriul de taiere. (Piulita are filt pe stanga.) Strangeti piulita cu ajutorul cheii articulate.

Căptușeala din nailon din interiorul piuliței de fixare nu trebuie să fie atăt de uzata înțat și o puteti roti cu mana. Căptușeala trebuie să ofere o rezistentă de cel putin 1,5 Nm (1,1 ft lb). Piulița trebuie înlocuită după ce a fost folositate deapproximativ 10 ori.

Echipament de tãiere

Această sectiune descrie modul de alegereși de intreinere a echipamentului de tăiere pentru a:

• Reduce riscul de recul al lamei.
  Obtine performanta maxima de taiere.
• Extinde durata de viață a echipamentului de tăiere.

IMPORTANT:

Utilizati numai accesori de taliere cu aparatoarele recomandate. Consultati sectiunea ,DATE TEHNICE".
- Consultatu instruuntile pentru accesorul detaiere pentru a verifica modul corect de incarcare a firului trimmerului si diametrul corect al firului.
- Mentineti dinii lamei ascutiti corect. Respectati recomandarile noastre.Consultati, de asemenea, instructiunile de pe ambalajul lamei.
- Mentineti setarea corectă a lamei. Respectati instruţiunile noastreși utilizati matrìa recomandata.

AVERTISMENT: Opriţi motorul inainte de a efectua orice activitate la accesoriul de tăiere. Asigurati-va ca miscarea de rotatie a accesoriului de tăiere s-a oprit complet. Deconnectati conductorul de pe bujie.

AVERTISMENT: Utilizarea unui accesori de taiere incorrect sau a unei lame incorrect ascuţite poate mari pericolul de recul.

Echipament de tãiere

Lamele de tāiati arba sī frezele de tāiati arba sunt destinate pentru tāierea ierbii aspre.

Un cap de tuns este destinat pentru tunderea ierbii.

Reguli generale

Utilizati numai accesori di taliere cu aparatoarele recomandate. Consultati sectiunea ,DATE TEHNICE".

Mentineti dinii lamei ascuiti corect. Respectati instructiunile noastre si utilizati matrita recomandata. O lamă ascuță incorrect saudeteriorata mâreste riscul de'accidente.

Verificazioni accesoriul de taiere pertu a identifica eventuale deteriorari sau crapaturi. Un accesoriu de taiere deteriorat trebuie inlocuit intotdeauna.

■ Ascutirea frezelor de taiat iarba si a lamelor de taiat iarba

• Consultatu ambalajul accesoriului de taiere pentru instruţuni de ascutire corectă. Ascutiti lamele si frezele de tăiat iarba適用and o pilă plata, cu un singur tăis.
• Ascuti in mod egal toate muchiile, pentru a mentine echilibrul lamei.

AVERTISMENT: Eliminati intotdeauna o lamacare este indoita, rasucita, crapata, sparta sau deteriorata in orice alt mod. Nu incercaiti niciodata sā indreptaṭi o lamarasucita astfel incat sā poṭa fi reutilizata. Utiliziṭi numai lame originale de tipul specificat.

Capul de tuns

IMPORTANT: Asigurati-vä intotdeauna cà firul trimmerului este infasurat strans.si uniform in jurul tamburului; in caz contrar, dispositivul poate genera vibratii care ar putea fi dăunatoare.

Utilizati numai accesorile de taiere recomandate. Consultati sectiunea ,DATE TEHNICE".
Dispositivele mai mici necesita, in general, capete de tuns mici si invers. Aceasta deoarece, la curataea cu ajutorul firului trimmerului, motorul trebuie sa arunce radial firul trimmerului de pe capul trimmerului si sa contracareze rezistenta ierbui curatae.

MÁSURI DE SIGURANTA GENERALE

Lungimea firului trimmerului este, de asemenea, importante. Un fir mai lung al trimmerului necessita o putere mai mare a motorului decat un fir mai scurt al trimmerului cu acelasi diametru.
- Asigurati-va ca freza de pe aparatoarea pentru capul de tuns este intacta. Aceasta se utilizează pentru a tăia firul trimmerului la lungimea corectă.
- Pentru a creste durata de viata a firului trimmerului, acesta poate fi inmuiat in apă temp de câteva zile. Aceasta va spori duritatea firului, astfel incat sa dureze mai mult.

ASAMBLAREA

NOTÄ: Verificazioni ca aparatul sã fie montat corect, dupa cum se indica in aesst manual.

Montarea manerului

1. Scoateş sürubul din spatele manerul de admisie
2. Culisati manerul acceleratiei in partea dreapta a manerului (vezi figura).
3. Aliniati orificiul surubului din manerul accelerationiei cu orificiul din maner.
4. Montati surubul in orificiul din spatele manerului acceleratiei.
5. Insurubati surubul prin maner si manerul acceleratiei. Strangeti surubul
6. Montati piesele componente conform figurii.

AVERTISMENT: Piesele componente ale manerului trebuie montate intre sagetile de pe arbore, pentru a mentine o poziţie de fonctionare sigura.

1. Strangeti suruburile cu o cheie hexagonala.

Montarea hamului de umar

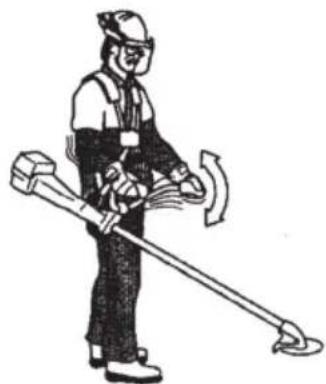

AVERTISMENT: Cand folosi o motounealtă, trebuie să fie intotdeauna fixata bine de ham. In caz contrar, nu veți putea controla in siguranta motounealtă. Acest lucru poate duce la ranirea dv. sau a altero persone Nu utiliziţi niciodata un ham cu un dispositiv de deschidere rapida defect.

Reglajele adecave ale hamului si ale manerului trebuie efectuate cu motorul complet oprit, inainte de a utilizes aparatul.

Montarea clementi hamului de umar

1. Posisitionati clemasuperioara a hamului peste arbore sici clemaa inferioara a hamului sub arbore. Aliniati orificiile suruburilor clemelor

superioara 日 inferioroara.Clema trebuie montata deasupra sagetii de pe arbore (vezi figura).

NOTÄ: Montati firul admisiei in santul clemei inferioroare pentru ham inainte de a strange suruburile

1. Introduci doua suruburi in orificiile pentru suruburi
2. Fixati clemahului prin strangerea suruburilor cu o cheie hexagonala.

Reglarea hamului

In partea din fata a hamului se afla un dispositiv de descidere rapida uor accesibil. Folosiţi dispositivul de descidere rapida in orice situatie de urgța in care este necessar sa va eliberati de aparat si de ham

■ Repartizarea sarcinii pe umeri

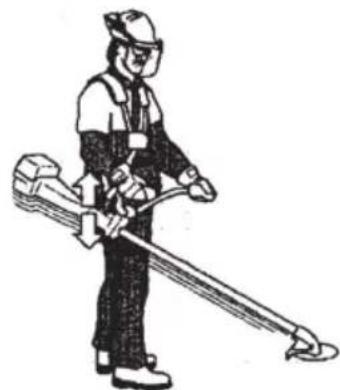

Dacă hamul Şi aparatul sunt bine reglate, munca va deveni mult mai usoară.

Puneti hamul pe umar Reglati hamul pentru cea mai bună poziţie de lucru Reglati chingile laterale astfel incât greutatea sa fie distribuită uniform pe amandoi umerii

NOTÄ: Poate finecessary sα repositionati clemahamului pe arbore, pentru o echilibrareadefcvata a aparatului.

Inaltimea corect

Reglati hamul astfel incat accesorui de taiere sfaie parallelu solul.

ASAMBLAREA

Echilibrarea corectă

Lasati accesoriu de taiere sa se sprijine uor pesol. Dacautili o lamadetaiatjarba,aceasta trebuie echilibrata la aproximativ 10 centimetri (4 inch) deasupra solului, pentru a preveni contactul cu pietre sau cu elemente asemanatoare.Reglati poziia clementi hamului pentru a echilibra corect aparatul.

Montarea lamelor si a capetelor de tuns

La montarea accesoriului de taiere,este extrem de important ca sectiunea ridicata de pe discul de antrenare/flansa de sustinere sa se cupleze corect in orificiul central al accesoriului de taiere.Daca accesoriul de taiere este montat incorcet,poate cauza vatakari corporale grave si/sau fatale.

AVERTISMENT: Nu utilizați niciodata un accesoriu de tăiere fără o apăratoare aprobă. Consultați secțiunea „DATE TEHNICE". Daca este montă o apăratoare incorectă sau defectă, aceasta poate provoca vătamări corporale grave.

IMPORTANT: Daca urmeazsa se utilizeze o lamadetaiatiarba,aparatul trebuie echipat cu manerul, aparatoarea disc si hamul corete.

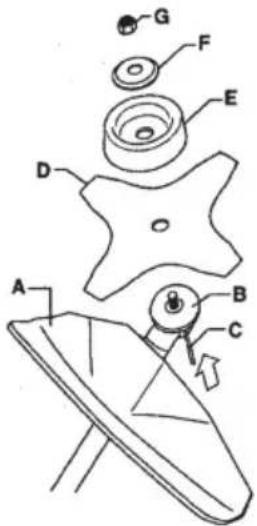

Montarea unei aparatori disc, a unei lame de taiat iarba si a unei freze de taiat iarba

1. Prindeti aparatoarea disc/aparatoarea combinata (A) pe garnitura de pe arbore si fixati-o cu bolt.

ATENTIE! Utilizati aparatoarea disc recomandata. Consultati seciunea Date tehnice.

1. Montati discul de antrenare (B) pe arborele de iesire.
2. Rotiti axul cutit pană cand unul dentre orificiile din discul de antrenare se aliniază cu orificiul corespunzător din carcasa angrenajului.
3. Introduci siguranta(C) in orificiu pentru a bloca arborele.
4. Positionati lama (D), cupa de sustinere (E) s i flansa de sustinere (F) pe arborele de isire.
5. Fixati piulita (G). Piulita trebuie stransa cu un cuplu de torsiune de 35-50 Nm (3,5-5 km). Utilizati cheia articulata din setul de unelte. Tineti arborele cheii CAT maiaprope posibil de aparatoarea disc. Pouru a strange piulita, rotiti cheia in sens opus sensului de rotatie (NOTA: filet pe partea stanga).

Montarea aparatoarei pentru capul detuns si a capului de tuns

1. Fixati aparatoarea pentru capul de tuns (A) corectă pentru utilizesa cu capul de tuns. Prindeti aparatoarea pentru capul de tuns/aparatoarea combinata pe garnitura de pe arbore si fixati cu bolțul (L).

ASAMBLAREA

1. Montati discul de antrenare (B) pe arborele de iesire.
2. Rotiti arborele pana cand unul dentre orificiile din discul de antrenare se aliniazau orificiul corespunzator din carcasa angrenajului.
3. Introducei siguranta(C) in orificiu pentru a bloca arborele.
4. Insurabati capul de tuns (H) in directie opusă celei de rotatie.

1. Pentru demontare, urmati instruciunile in ordine inversa

Reguli de siguranta referitoare la carburant

Nu porni niciodata aparatul:

• Daca ati varsat carburant pe acesta. Stergeti fluidul scurs si lasati carburantul ramas sa se evapore.
• Dacă ati vărsat carburant pe dvs. sau pe haine, schimbați-vă hainele. Spălăti orice parte a corpului care a intrat in contact cu carburantul. Utilizati apăși săpun.
• Daca aparatul prezintă scurgeri de carburant. Verificati in mod regulat capacul rezervorului de carburantși conducutele de carburant pentru a vedea dacă prezintă scurgeri.

Transport sidepositare

Depozitati si transporte ai aparatul si carburantul astfel incat sa nu existe niciun risc de scurgerisau de gaze care sa intre in contact cu scanteisau cu flacari descise, de exemplu de laaparate electrice, motoare electrice,relee/comutatoare sau boilere electrice.
- Pentru depositarea si transportul carburantului, utilizati intotdeauna rezervare de carburant destinate acestui scop.
- La depositarea aparatului pentru perioade indelungate, rezervorul de carburant trebuie golit. Contactati statia locala de alimentare pentru a afla unde sa eliminati carburantul in excess.
- Inainte de depositarea pe termen lung, asigurati-vá ca aparatul este curat.si ca s-a efectuat un service complet.
- Aparatoarea pentru transport trebuie montata intotdeauna pe accesoriul de taiere atunci cand aparatul este transporteat sau depositat.
- Pentru a impiedica pornerea accidentală a motorului, pipa bujiei trebuie indepartata intotdeauna in timpul depositarii pe termen lung, dacă aparatul nu este supravegheat indeaproapeși atunci cand se efectueaza toate masurile de service.
- Asigurati aparatul in tampul transportului.

AVERTISMENT: Aveṭi grijā la mânùirea carburantului. Tinieti cont de riscul de incendiu, explozie sī inhalare de gaze.

Combustibilul

ATENTIE: Aparatul este echipat cu un motor in doi timpi si trebuie sa functioneze intotdeauna cu un amestec de benzina si ulei pentru motoare in doi timpi. Este importante măsurarea precisă a cantităti di ulei care urmează si fie amestecata pentru a asigura obtinerea unui amestec corect. Atunci cand se amestecă mici cantităti de carburant, chiar si mici imprecizii pot afecta drastic raportul amestecului.

AVERTISMENT: Carburantul si vaporii de carburant sunt inflamabile si pot cauza vátamári corporale grave atunci cänd sunt inhalate sau tand li se permite sā intre in contact cu pielea. Din acest motiv, procedati cu atentie atunci cänd manipulati carburantul si asigurati-va ca existo ventilatie adecvara.

Benzina

ATENTIE: Utilizati'intotdeauna un amestec benzina/ulei de bună calitate (cifră octanica de cel puțin 90). Utilizati benzina cu emisii scazute, cunoscutăși sub denumirea de benzina alchilata, dacă este disponibila.

• Cea mai scăzută cifră octanica recomandata este 90. Daca rulati motorul cu o cifră octanica mai mică decât 90, aceasta poate avea drept rezultat bataia motorului. Aceasta generează o temperatura ridicata a motorului, care poate avea drept rezultat deteriorarea grava a motorului.
• Cánd se lucrează la turatii continue ridicate, se recomanda o cifră octanica mai mare.

■ Ulei pentru motoare in doi timpi

• Pentru a asigura performante optime.si durabilitatea motorului, se preferă uleiul pentru motor Husqvarna XP, deoarece este special conceput pentru motoarele noastre in doi timpi răcite cu aer. Utilizati numai ulei pentru motoare in doi timpi complet sintetic, de calitate ridicata, atunci cand amestecati carburantul.
• Nuutilizati niciodata ulei pentru motoare in doit timpi destinate motoarelor racite cu apa, denumite uneori ulei pentru exterior sau ulei marin (clasificat TCW).
• Nu folosiţi niciodata ulei pentru motoare in patru timpi.

Amestecare

Amesteculeste50:1.
- Amestecati intotdeauna benzina si uleiul intr-un recipient curat destinat pentru carburant.
- Incepei intotdeauna prin a umple jumatate din cantitatea de benzina de utilizesat. Apoi, adaugati intreaga cantitate de ulei. Amestecati (scuturati) amestecul. Adaugati cantitatea ramasä de benzina.
- Amestecati (scuturati) foarte bine amestecul inainte de a umple rezervorul de carburant al aparatului.

MÁNUIREA CARBURANTULUI

Benzină, litru (gal) Ulei pentru motoare in doi timpi, ml (oz)
4 (1) 77 (2,6)
8 (2) 154 (5,2)

• Nu amestecati mai mult decat cantitatea de carburant pentru o lună la un moment dat.
• Daca aparatul nu este utilizespentru o anumitaperoia da de temp,rezervorul de carburanttrebuie golit si curatat.

AVERTISMENT: Amortizorul de zgomot cu convertor catalitic se incalzeste foarte mult in timpul functiionarii si dupa opire. Aceasta se intampla si la mersul in gol. Aveti grija: exista pericol de incendiu, ma ales cand lucrai lenga substante si/sau vapori inflamabili.

Alimentarea cu combustibil

AVERTISMENT: Luarea urmatoarelormasuri de precautie va reduce riscul de incendiu:

• Nu fumati si nu asezati obiecte fierbinti in apropierea carburantului.
• Opriti intotdeana motorul inainte de realimentare.
• Opriţi intotdeauna motorul Şi lasati-I se răceasca timp de cateva minute inainte de a realimenta.
  La realimentare, descideti incet capacul rezervorului de carburant, astfel incat orice presiune in excessa sa se elibereze uso.
  Strangeti cu grijă capacul rezervorului de carburant după ce ati realimentat.

• Indepartati intotdeauna aparatul de zona de realimentare inainte de pornography.

• Curatai suprafata din jurul capacului rezervorului de carburant. Contaminarea din rezervor poate cauza probleme de fonctionare.

• Asigurati-va csa-s-a amestecat bine combustibilul, scuturand recipientul inainte de a umple rezervorul.

Verificare inainte de pornography

• Verificati Lama pentru a va asigura ca nu s-a format nicio crapatura la marginea inferioroara a dintilor sau langi a orificiul central. Cel mai obisnuit motiv pentru care se formează crapaturile este ca in timpul ascutirii s-au format colturi ascutite la partea inferioroara a dintilor sau ca lama a fost適用ata cu dintii toci. Eliminati o lama in care s-au descoperit crapaturi.

• Verificazioni ca flanza de sustinere sa nu fie crapata din cauza oboselii sau a strangerii excessive. Eliminati flanza de sustinere dacă este crapata.

• Asiguratvá cā piulita de fixare nu sī-a pierdut fortá de prindere. Piulita de blocare trebuie sa aibā o fortá de blocare de cel putin 1,5 Nm (1,1 ft lb). Forta de strängere a piulitei de fixare trebuie sá fie 35-50 Nm (26-36 ft lb).

• Verificati sà nu fie deteriorate sau crapate capul de tuns ŞI aparatoarea pentru capul de tuns. Inlocui capul de tuns sau aparatoarea pentru capul de tuns dacă acestea au fost expuse la impact sau dacă sunt crapate.

• Nuutilizati niciodata aparatul fara o aparatoare saucu o aparatoare defecta.

• Toate capacele trebuie montate corespunzător si să nu fie deteriorate inainte de a porni aparatul.

Pornirea Şi opripsea

AVERTISMENT: Ambreiajul complet, capacul ambreiajului si arborele trebuie montate inainte de pornirea dispositivului; in caz contrar, piesele s-ar putea desprinde si ar putea provoca vatakari corporale.

Indeparti intotdeauna aparut de zona de realimentare inainte de pornire. Asezati aparut pe o suprafata plana. Asigurati-va ca accesorul de taiere nu poate intra in contact cu niciun object.

Asigurați-vă că in zona de lucru nu se afla nicio personană autorizata, în caz contrar existând risc de vătamari corporale grave. Distanța de siguranta este de 15 metri (50 de picioare).

Motor recce

1. Pompa de amorsare: Apasati in mod repetat membrana purjorului panà cánd aceastaincepe sā se umple cu carburant (deapproximativ 10 ori). Nu este besoinar camembrana sā fie complet plina.

1. Socul: Fixati dispositivul de control al socului in positia de soc.

AVERTISMENT: Cánd motorul porneste cu clapeta de soc in poziţia corectă, accesoriul de tăiere incepe să se roteasca imediat.

1. Tinei corporul aparatului pe sol cu mana stangă (ATENTIE! Nu cu piciorul.). Tinei manerul de pornire, tragei uşor firul cu mana dreptă până când simțiti o oarecare rezistenta (clichetele demarorului cuplează), apoi tragei firul rapid si puternic. Nu răsuciti niciodata firul de pornire in jurul mainii.

NOTÄ! Nu apasati pe controlul acceleratiei in temp ce incercati sã porniti motorul.

NOTÄ! Nu tragei firul de pornire complet si nu dati drumul manerului de pornire cand firul este complet intins. Aceasta poate duce la defectarea aparatului. Tragei repetat de fir pāna motorul incearca sa porneasca (sau tragei de maximum 3 ori).

1. Daca motorul porneeste sa incearca sa porneasca, impingeti manerul socului in poziia de fonctionare.
2. Continuatsa trageci cu putere firul panacand motorul porneste.
3. Dupa motorul a pornit, lasati-l sa se incalzeasca 30 de secunde inainte de a actiona la maximum acceleratia.

Motor cald

1. Pompa de amorsare: Apasati in mod repetat membrana purjorului până cánd aceastaincepe să se umple cu carburant (deapproxativ 10 ori). Nu este NEEDar ca membrana să fie complet plina.
2. Trageti repetat de fir pana motorul incearca sa porneasca (sau trageti de maximum 3 ori).
   Pentru manerele de acceleratie cu dispositiv de blocare a acceleratiei la pornography:

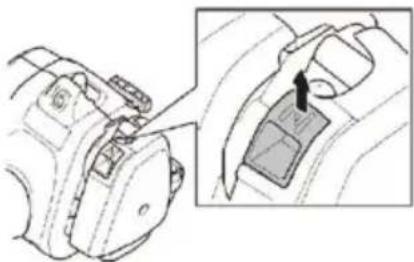

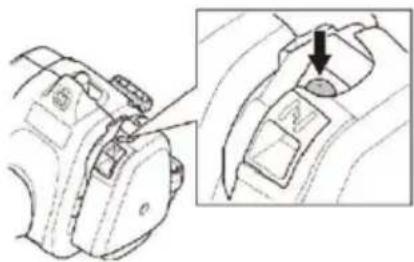

Puneti admisia in poziia de start apasand mai intai pe butonul de blocare a acceleratiei si pe parghia acceleratiei, apoi apasaati pe butonul de pornire a acceleratiei (A).Dupa aceea, eliberati butonul de blocare a acceleratiei si parghia acceleratiei, apoi butonul de pornire a acceleratiei. Admisia este acum activata. Pentru a readuce motorul la ralanti, apasaati pe butonul de blocare a acceleratiei si apasaati din nou pe parghia acceleratiei.

Oprinea

Opri motorul prin apasarea si eliberarea comutatorlui de opire.

ATENTIE! Comutatorul de oprire revine automat la poziţia de start. Pentru a preveni pornerea accidentală, pipa bujiei trebuie indepartata de pe bujie la asamblare, la verificare ŞI/sau cànd se efectueaza operatiţii de intre tinere.

AVERTISMENT: Cánd motorul porneste cu socul in poziţia injchisia, accesorui del tăiere va incepe sa se roteasca imediat.

IMPORTANT!

Această seciune descrie măsurile de protectie elementare la lucrul cu trimmerele. Daca intalni o situatie in care nu stiti sigur cum sa procedati, trebuie sa intrebați un specialist. Contactati atelierul de service.

Evitatiutilizarilecareconsiderati cαvadepaşesc.

Inainte deutilizare,trebuie sa intelegei differenta dentre curatarea copacilor,curataea ierbii si tunderea ierbii.

Reguli de siguranta de baz

• Priviti in jurul dvs.:

• Pentru a va asigura că alte persone, animale sau lucruri nu pot afecta controlul dvs. asupra aparatului.

• Pentru a va asigura cã oamenii, animalele etc. nu vin in contact cu accesoriul de tãiere sau cu obiecte desprince care sunt aruncate de accesoriul de tãiere.

ATENTIE! Nu utilizes aparatul decât in situatuïn care puteti solicita ajutor in eventualitatea unui accident.

• Nu utiliata aparatul pe vreme nefavorabile, precum ceata deasa, ploaie torentiala, vant puternic, frig intens etc. Lucrul pe vreme nefavorabile este obositor si generează adesea riscuri adaugate, precum teren alunecos, directie de doborare imprevizibla etc.
• Asiguratī-vā ca va puteti deplasa sī sta in picioare in siguranta Verificati zona din jurul dvs. pentru posibile obstacole (rădăcini, pietre, crengi, sanṭuri etc.) in caz ca trebuie sā va deplasati brusc. Aveti mare grijā cand lucrati pe teren in panta.

• Opriti motorul inainte de a va deplasa intro- alta zona. Montati aparatoarea pentru transport inainte de a cara sau de a transporte echipamentul pe orice distanța.
• Nu puneti niciodata ā aparatul jos cu motorul in functiune sau ān tamp ce accesoriul de tăiere se rotește.

Elementele de bază ale curățării

Utiliziati intotdeauna echipamentul corect.
- Asigurati-va că echipamentul este bine reglat.
- Respectati măsurile de protectie.
- Organizati-va cu atentie munca.

Utilizati intotdeauna accelerata maxima atunci candid incepeti sa taiati cu lama.
Utiliziamenti intotdeauna lame ascutite.
- Evitati pietrele.
- Incetiniti intotdeauna motorul pana la turatia de mers in gol dupa ficare operatiune de lucru. Perioadele indelungate la acceleratie maxima fara nicio incarcare a motorului pot conducie la deteriorarea grava a motorului.

AVERTISMENT: Nici utilizatorul aparatului, nici alte persone nu trebuie sa incerce sa indeparteze materialele tăiate in tamp ce motorul functioneaza sau când echipamentul de tăiere se roteș, deoarece se pot produce raniri grave. Opriți motorul si echipamentul de tăiereși deconectați conductorul de la bujie inainte de a indeparta materialele care s-au infasurat in jurul axului cuțitului, deoarece in caz contrar există pericol de vătamâri corporale. Angrenajul conic se poate infierbânta in tampul Utilizăriș poate rămâne fierbinte CATVA TIM după aceea. Lăsăi-l să se răceasca pentru un tamp. Daca il atingeti, va poate provocă arsuri.

AVERTISMENT: Fiti atenti la obiectele azvärlite. Purati intotdeauna echipament de protectie pentru ochi aprobat. Nu va aplecati niciodata asupra aparatoarei accesoriiului de taiere. Pietrele, gunoiul etc. pot fi azvärlite in ochi, cauzand orbire sauvatamare grava. Nu permitei personelor neAutorizate s se apropie. Copiii, animalele, spectatorii Sau personele care va ajuttrebuie tinute in afara zonei de siguranta de 15 metri (50 de picioare). Opri ti aparatul imediat dacse apropie cineva. Nu rotiti niciodata aparatul in jur fara a verifica mai intai in spatele dvs.,pouru a va asigura ca nu se aflanimeni in zona de siguranta.

AVERTISMENT: Uneori, ramurile sau iarba se prind intre aparatoare si accesoriul de taiere. Oprii intotdeauna motorul inainte de curatare.

Curataea ierbii cu ajutorul unei lame de taiat iarba

• Lamele de tăiat iarbași frezele de tăiere a ierbii nu trebuie utilize pe tulpini lemnoase.
  Lama de taiat iarba este utilizesa pentru toate tipurile de iarba inalta sau aspra.
• larba este tăiata cu o mișcare laterala, de balansare, unde mișcarea de la dreapta la stânga este cursa de curătare, iar mișcarea de la stânga la dreapta este cursa de retur. Lăsati

latura din partea stangă a lamei (intre ora 8 s i ora 12) sa efectueze tăerea.

• Daca lama este inclinata spre stanga atunci cand curata iarba, aceasta se va colecta pe un ränd, ceea ce o face uşor de colectat, de ex. prin greblare.
• Incercati sà lucrati ritmic. Stati in picioare intr-o positie fermä, cu picioarele departate. Deplasati-vä inainte dupa cursa de retur si stati din nou in picioare intr-o positie fermä.
• Lásati cupa de sustinere sá se sprijine uśor pe sol. Se utilizesza pentru a nu permite lamei sā intre în contact cu solul.
• Reduceti riscul de infasurare a materialului in jurul lamei prin respectarea acestor instrutiuni:

Lucrati intotdeauna la acceleratie maxima.
- Evitati materialul taiat anterior in timul cursei de retur.

• Opriti motorul, desfaceti hamul si asezati aparatul pe sol inainte de a incepe sa colectati materialul taiat.

Tunderea ierbii folosind un cap de tuns

Tunderea

Tinei capul de tuns la mica distanţă deasupra pamantului, sub un unghi. Capatul firului trimmerului execută operata. Lasaţi firul trimmerului sa lucreze in ritm propriu. Nu apasaţi niciodata firul trimmerului in zona care urmează sa fie tăiata.

• Firul trimmerului poate indepãrta cu uşurinta iarba Şi buruienile de lângă ziduri, garduri, copaci Şi straturi de flori, dar poate tăia Şi scoartà moale a copacilor Şi a arbuştilor Şi poate deteriorora stâlpii de gard.
• Reduceti riscul de a deteriorora plantele scurtand firul trimmerului pana la 10-12 cm (4-4,75 in) si reducund turatia motorului
  Cand tundeti terenul ar trebui sautili o acceleratione sub cea maxima, astfel incat firul trimmerului sa aibao durata de viata mai mare si sa reduca uzura capului trimmerului.

Degajarea

• Tehnica de curatare permite inlaturarea totala a vegetatiei nedorite. Tinei capul de tuns la mica distanla deasupra pamantului si inclinati-l.

Lasati capatul firului trimmerului sa se lovesca de sol in jurul arborilor, stalpilor, statuilor etc. IMPORTANT! Această tehnica mareste uzura firului trimmerului.

• Firul trimmerului se uzează mai repedeși trebuie sa avanseze mai frecvent cand lucrati lengă pietre, caramizi, ciment, garduri de metal etc. in comparatie cu situata in care vine in contact cu copaciși cu garduri de lemn.

Täirea

• Trimmerul dv. este ideal pentru tăierea ierpii greu accesibile cu o masina normală pentru tuns gazonul. Tineni firul trimmerului parallei cu solul cand tăiati. Evitati să apasati capul de tuns in pâmân, deoarece astfel se pot deteriorora gazonul si aparatul.

• Nu lasati capul de tuns sa fie permanent in contact cu solul in timpul procedurilor normale de taiere. Contactul permanent de acest tip poate conducce la deteriorarea si uzarea capului de tuns.

Curataea

• Actiunea de „ventilator“ a firului rotativ poate fiutilizata pentru a curăta rapido ulsor. Tineti firul trimmerului paralel cu si deasupra suprafetei care urmează a fi curătata si deplasați unealta inainte si inapoi.

Cand tundeti iarba si curatai resturile ar trebui sautili acceleratia maxima, pentru a obtine cele mai bune rezultate.

AVERTISMENT: Nici operatulaparatului, nici alte persone nu trebuiesa incerce sã indeparteze materialul taiatcand motorul functioneazsaau cand firultrimmerului se roste, deoarece se potproduce vatamari corporale grave. Opriigi motorul si capul de tuns si deconnectati conductorul de la bujie inainte de aindeparta materialecare s-au infasuratin jurul arborelui conducator, deoarece incazarresta pericol de vatamari corporale.Angrenajul conic se poateinfierbanta in timpul utilizarii si poateramane fierbinte catva timp dupa aceea.LasaI s asereascapreun timp.Daca it atingeti, va poate provoca arsuri.

AVERTISMENT: Fiti atenti la obiectele azvärlite. Purtati intotdeauna ochelari de protectie. Nu va aplecati niciodata asupra aparatoarei accesoriului de taiere. Pietrele, gunoiul etc. pot fi azvärlite in ochi, cauzand orbire sauvatamare grava.

Nu permitei personelor neautorizate saxe apropie. Copii, animalele, spectatorii sau personele care va ajută trebuie tinite in afara zonei de siguranta de 15 metri (50 de picioare). Opriţi aparatul imediat dacă se apropie cineva.

Durata de viata a dispositivului se poate reduce, iar pericolul de accidente poate creste dacă intreținerea aparatului nu este efectuata corect, iar intervențile de serviceși/sau reparatiile nu sunt executate in mod profesional. Daca aveti nevoie de informati ulterioare, va rugam contactati cel mai apropriat service de asistența tehnica autorizat.

Siguranta aparatului / a intretineri

Deconnectati bujia inainte de a efectua operatiuni de intreinere, cu exceptia reglarii carburatorului.

AVERTISMENT: Ambreiajul complet, capacul ambreiajului si arborele trebuie montate inainte de pornirea dispositivului; in caz contrar, piesele s-ar putea desprinde si ar putea provoca vatakari corporale.

Carburatorul

Carburatorul controleză turația motorului prin intermediul dispositivului de control al acceleratiei. Aerul si combustibilul sunt amestecate in carburator.

Surubul in T reglează setarea acceleratiei la turatia de mers in gol. Daca Šurubul in T este rotit in sensul acelor de ceasornic, aceasta generează o turatie de mers in gol mai mare; rotirea acestuia in sens invers acelor de ceasornic generează o turatie de mers in gol mai mică.

Reglajul de bază

Setárile de bazá ale carburatorului sunt reglate in timpul testárii la fabrică. Reglajul fin trebuie efectuat de CATRE un tehnician instruit.

AVERTISMENT: Accesoriol de taiere se poate roti in timpul efectuarii reglajelor carburatorului. Puratai-va echipamentul de protectie si respectati toate instruciunile de siguranta. Asiguratv-a ca accesoriol de taiere nu se mai roteste atunci candid motorul este la ralanti. Atunci candid unitatea este oprita, asiguratv-a ca accesoriol de taiere s-a oprit inaintea unitatii.

ATENTIE! Daca accesorul de taiere se roteste atunci cand motorul este la ralanti, surubul T de reglare la ralanti trebuie rotit in sens invers acelor de ceasornic pana cand accesorul de taiere se opreste.

Turația de mers in gol recomandata:

Consultati sectiunea „Date tehnice".

Turaţia maximă recomandata:

Consultati sectiunea „Date tehnice".

Reglajul fin al surubului in T pentru turatia de mers in gol

Reglati turatia de mers in gol utilizand surubul in T de reglare a turatiei de ralanti, daca este necessitiesa o noua reglare Mai intai, rotiti surubul in T de reglare a turatiei de ralanti in sensul acelor de ceasornic panacand accesoriiul de taiere incepe sa se roteasc. Apoi, rotiti surubul in sensul invers acelor de ceasornic panacand accesoriiul de taiere se opreste. Turatia de mers in gol este corect reglata cand motorul va functiona uniform in toate poziilie.De asemenea, turatia de mers in gol trebuie sa fie cu mult sub valoarea la care accesoriiul de taiere incepe sa se roteasca.

Reglarea vitezei de pornire a supapei de admisie

Viteza corectă de pornire a supapei de admisie este setata prin intermediul unui regulator de pe partea posterioară a manerului de lângă cablu. Utilizati acest surub (surub Allen de 4 mm) pentru a crește sau a descriște viteza de pornire a supapei de admisie.

Procedati dupa cum urmeaz:

1. Rulati dispositivul la ralanti.
2. Apasati pe dispositivul de blocare a supapei de admisie de pornire conform descrierii din capitolul Pornirea si oprirea.
3. Daca viteza de pornire a supapei de admisie este prea mica (sub 4000 rpm), rotiti surubul (A) al regulatorului in sensul acelor de ceasornic panà cand accesoriul de taiere incepe s se roteasca. Apoi rotiti surubul regulatorului (A) in sensul acelor de ceasornic inca 1/2 de tura.
4. Daca viteza de pornire a supapei de admisie este prea mare, rotiti surubul (A) al regulatorului in sensul invers acelor de ceasornic pana cand accesorui de taiere se opreste. Apoi rotiti surubul regulatorului (A) in sensul acelor de ceasornic inca 1/2 de tura.

AVERTISMENT: Daca turatia de mers in gol nu poate fi reglata astfel incat accesoriul de taiere sa se opreasca, contacta atelierul de service. Nu utilizati aparatul pana cand nu a fost reglat sa reparat corect.

Esapamentul

ATENTIE! Amortizorul de zgomot este dotat cu un convertor catalitic proiectat pentru a reduce gazele nocive de esapament.

(Carcasa demarorului a fost indepartata pentru claritate)

Amortizorul de zgomot este projectat pentru a reduce nivelul de zgomot si pentru a dirija gazele de esapament la distanța de utilizator. Gazele de esapament sunt fierbinti si pot conține scântei care pot provoca incendii dacă sunt indreptate spre materiale uscate si inflamabile.

Amortizorul de zgomot este dotat cu o sita parascantei speciala. Sita trebuie verificata si, la nevoie, curata la un atelier de service. Daca sita este deteriorata, trebuie inlocuita.

Daca sita se infundafrecvent, acesta poate fi un semn ca functionarea convertorului catalitic este afectata. Contactat atelierul de service pentru a controla amortizorul de zgomot. Sita infundata va duce la supraiczirea dispositivului si la deteriorarea cilindrului si a pistonului.

ATENTIE: Nu utilizathi niciodata un dispositiv cu amortizorul de zgomot defect sau slabit. Asigurati-va că bolțurile amortizorului de zgomot sunt strânse.

AVERTISMENT: Amortizoarele de zgomot prevazute cu convertor catalitic se incalzesc foarte puternic in timpul utilizesi si raman fierbinti un tamp dupa oprire. Acest lucru este valabil si la turatia de mers in gol. Contactul cu aceast componenta poate avea ca rezultat arsuri ale pielii. Nu uita i ca exista pericol de incendiu!

AVERTISMENT: Interiorul amortizorului de zgomot contine substanee chimice care pot fi cancerigene. Evita i contactul cu aceste elemente in cazul deteriorarii amortizorului de zgomot.

AVERTISMENT: Gazele de esapament de la motor contin monoxid de carbon, care poate duce la intoxicare cu monoxid de carbon. Nu porniti si nuutilazi dispositivul in interior sau intr-o zona slab ventilata.

Gazele de esapament de la motor sunt fierbinti si pot contine scantei care pot cauza un incendiu. Nu porniti niciodata motorul la interior sau in apropierea unor materiale inflamabile!

Bujia

Starea bujiei este influențata de:

• reglarea incorrectly a carburatorului.
• un amestec incorrect (prea mult ulei sau un tip incorrect de ulei).
• un filtru de aer murdar.

Aceesti factori duc la formarea de depuneri pe electrozii bujiei, ceea ce poate conducze la probleme de fonctionare si la dificultati la pornire.

Dacă motorul nu are putere, e greu de pornit sau fonctioneaza defectuos la mersul in gol, verificati mai intai bujia inainte de a efectua orice alte operati.

Dacă bujia este murdară, curatai-oși asigurati-vă ca aparatoarea electrodului este poziptionata la 0,024 inch (0,6 mm). Bujia trebuie inlocuită dupăapproxativ o lună de fonctionare sau mai devreme, dacă esteecessar.

ATENTIE: Folosi intotdeauna tipul recomandat de bujie. Folosirea unei alte bujii poate deteriorora pistonul/cilindrul.

Filtru de aer

Filtrul de aer trebuie curatat in mod regulat, pentru a indeparta praful si murdaria pentru a evita:

• functionarea defectuoasa a carburatorului
• probleme laPornire
• pierderea puterii motorului
• uzura inutila a pieselor motorului
• consumul excessiv de carburant

Curatai filtrul la fiecare 25 de ore sau mai frevent daca se lucrează in condiţii de graf excessiv.

Curatarea filtrului de aer

Indepartati capacul filtrului de aer si scoatei filtrul. Spalati-l cu apa calda cu sapun. Limpeziti foarte bine. Inainte de a monta filtrul la loc, asigurati-vac este uscat.

Un filtru de aer aflat in uz tamp indelungat nu poate fi curata plat. Prin urmare, filtrul trebuie inlocuit cu unul nou la intervale regulate. Un filtru de aer deteriorat trebuie inlocuit intotdeauna.

Angrenaj conic

Angrenajul conic este umplut cu cantitatea corectă de unsoare din fabrica. Cu toate acestea, inainte de autiliza aparatul, trebuie sa verificati ca angrenajul conic este umplut pe trei sferturi cu unsoare. Folosi unsoare specială. In mod normal, nu este necessara inlocuirea unsorii din angrenajul conic, cu exceptia situatiei in care se efectuează reparati.

Ascutirea frezelor de taiat iarba si a lamelor de taiat iarba

AVERTISMENT: Opriţi intotdeauna motorul inainte de a efectua orice activitate la accesoriiul de tăiere. Acesta continua să se roteasca chiarși după elaborarea acceleratiei. Asigurati-va că accesoriiul de tăiere s-a oprit completși deconnectăti conductorul de la bujie inainte de a incepe să lucrati la acesta.

• Consultati ambalajul accessoriului de tăiere pentru instruetiuni de ascutire corectă.
• Ascuti t i lamele s i frezele utilizand o pila plata, cu un singur tais.
• Ascuti in mod egal toate muchiile, pentru a mentine echilibrul lamei.

AVERTISMENT: Eliminati intotdeuna o lamā care este indoita, rāsucita, crapata, sparta sa deteriorata in orice alt mod. Nu incerca niiciodata sā indreptaṭi o lamā rāsucita astfel incat sā poṭa fi reutilizata. Utiliziṭi numai lame originale de tipul specificat.

Planificarea intretinerii

In continuare prezentam o lista de本次活动i de intretnere care trebuie efectuate pe aparat. Majoritatea elementelor sunt descrie in seciunea Intretnerea. Utilizatorul trebuie sa efectueze numai activitateile de intretnere si de service describe in prezentul manual al operatorului. Activitateile mai extinse trebuie efectuate de catre un atelier de service autorizat.

Intretinerea saptamanala:

Curatai exteriorul aparatului.
- Asigurati-vá că blocatorul párghiei acceleratiei si accelerata Functioneaza corect din punct de vedere al sigurantei.
- Verificazioni dacă butonul de opriere lucrează corect.
- Verificazioni ca accesoriul de taiere sa nu se roteasca in gol.
- Curatai filtrul de aer. Inlocui, daca este,. necesar.
- Verificazioni ca aparatoarea accesoriului de taiere sà nu fie deteriorata sau crapata. Inlocuiti aparatoarea accesoriului de taiere dacà a suferit lovituri sau dacà este crapata.
- Verificazioni capul de tuns, perché a vedea dacà nu este deteriorat sau crapat. Schimbati capul de tuns, dacà este nevoie.
- Verificazioni ca piulita de fixare a echipamentului de taiere sa fie stransa corect.
- Verificazioni ca suruburile sì piulitele sα fie bine stranse.
- Verificati să nu existe scurgeri de carburant de la motor, de la rezervor sau de la conductele de carburant.

Intretinerea lunara:

intretnerea anuala:

• Verificazioni demarorul si firul de pornire.
• Curatai exteriorul bujie. Indepartati o si verificati distanta dentre electrozi. Reglati distanta la 0,6 mm (1/32 inch) sa inlocuii bujia. Verificati ca bujia sa fie prevazută cu un amortizor.
• Curatai exteriorul carburatorului si spatuiul din jurul acestua.
• Verificazioni ca angrenajul conic sā fie umplut pe trei sferturi cu lubriciant. Umpleti, dacā este besoinar, cu unsoare specială.
• Verificazioni filtrul de carburant din punctul de vedere al contaminarii si furtunul de carburant perché a vedea dacà prezintà crapāturi sau alte defecte. Inlocui, dacà este necessar.
• Verificati toate caburile si conexiunile.
• Verificati dacă sunt uzate ambreiajul, arcurile ambreiajuluiși tamburul ambreiajului. Inlocuiți, dacă este nécessar, la un atelier de service autorizat.

INTRETNEREA

• Inlocuti bujia. Verificati ca bujia sa fie prevazutau un amortizor.
• Curatai tau inlocui sita parascantei de pe amortizorul de zgomot.

DATE TEHNICE

Motor

Cilindree, cm³ 28

Interiorul cilindrului, mm 35

Cursa, mm 28,7

Turatie demers in gol, rpm 2800-3200

Turatie mare la mers in gol rapida max. recomandata, rpm 11000

Turatia arborelui de iesire, rpm 8000

Putere max. de cesire a motorului, conf. ISO 7293, kW 0,8

Amortizor de zgomot al convertorului catalitic Da

Sistem de aprindere controlat de viteza Da

Sistem de aprindere

Bujia NGK BPMR6A

Distanta intre electrozi, mm 0,6

Combustibil.si sistem de lubrifiere

Capacitatea rezervorului de carburant, cm³ 343

Greutatea

Greutate fara carburant, accesoriu de taiere si aparatoare, kg 5,21

Emisii de zgomot (vezi Nota 1)

Nivel de putere acustica, masurat dB(A) 106

Nivel de putere acustica, garantat L_WA dB(A) 114

Emisii de zgomot (vezi Nota 2)

Nivel echivalent de presiune a zgomotului pentru urechile operatorului masurat

conform EN/ISO 11806 sI ISO 22868, dB(A)

Dotat cu lamă de tăiat iarba (originală) 94

Dotat cu cap de tuns (original) 95

Niveluri de vibrati (vezi Nota 3)

Nivelurile echivalente de vibrati (a, eq) la manere, masurate in conformitate cu

EN ISO 11806 §I ISO 22867, m/s2

Dotat cu lamă de tăiat iarba (originală), in stângă/dreapta 4,21 / 4,23

Dotat cu cap de tuns (original), in stanga/dreapta 5,89 / 4,61

Note 1: Emisiile de zgomot in mediu măsurate ca putere acustica (lW) in conformitate cu directiva CE 2000/14/CE. Nivelul de putere a sunetului raportat pentru aparat a fost măsurat cu accesoriul original de tăiere care emite cel mai ridicat nival. Diferența dintre puterea garantata a sunetuluiși cea măsurata este aceea că puterea garantata a sunetului include, de asemenea, dispersia in rezultatul de măsurareși variantiile dintre diferitele aparate ale aceluiasi model conform Directivei 2000/14/EC.

Note 2: Datele rapporte jusqu'el nivelul echivalent de presiune a sunetului jusqu'dispositiv includ o dispersie statistica tipica (deviere standard) de 1 dB (A).

Note 3: Datele rapporte pour tru nivelul echivalent de vibratii includ o dispersie statistica tipica (abatere standard) de 1m / s^2

Model 129R (filet arbore M10 de stanga) - orificiu central in lame/freze, 25,4 mm

Accesorii aprobate	Tip	Accesoriu de tãiere /apăratoare, nr. piesă
Lamă de tãiat iarba/freză de tãiatiarba	larba 255-4 1 inch (Ø 250 4 dinți)	504001303 / 580446606
Capul trimmerului	T25 (fir Ø 2,4 - 2,7 mm)	537338306 / 580446606

DECLARATIE DE CONFORMITATE

Numele emitetului: Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel: [phone].

Husqvarna AB declară pe propria raspundere urmatoarele: Trimmer Şi/sau motounealtă, platformă(e) A05328CBHV care reprezinta seriile model 129R din anul 2014 Şi in continuare.

Numarul de platforma si numarul modelului sunt indicate in mod clar, sub forma de text, pe placuţa de identificare, impreună cu anul si seriile următoare.

Obiectul declaratiei, descriis mai sus, este conform cu cerintele Directivelor Consiliului:

2006/42/CE „privindutilajele"din17mai 2006.
2004/108/CE „privind compatibilitatea electromagnetica" din 15 décembre 2004
2000/14/CE „privind emisiile de zgomot in mediul inconjurator" din 8 mai 2000

In conformitate cu Anexa V, valorile declarate pentru sunet sunt indicate in fișa cu date tehnice din manualul operatorului.

Au fost aplicate urmatoarele standarde:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

TUV Rheinland N.A. a efectuat o examare voluntară in numele Husqvarna AB, thereof AM72140165 - Certificatul de conformitate cu directiva CE 2006/42/CE privind utilajele. Acest certificat este valabil pentru toate locațiile de produțieși târile de origine, și cum este indicat pe produs. Trimmerul pentru iarbaș si/sau motounahta furnizate corespund exemplului examat.

Semnat in numele: Husqvarna AB, Huskvarna, Suedia, 2013-12-27.

距离

Ronnie E. Goldman, Director Tecnologie. (Reprezentant autorizat pentru Husqvarna AB si responsabil cu documentata tehnica.)
