РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ L 910 LED STEINEL

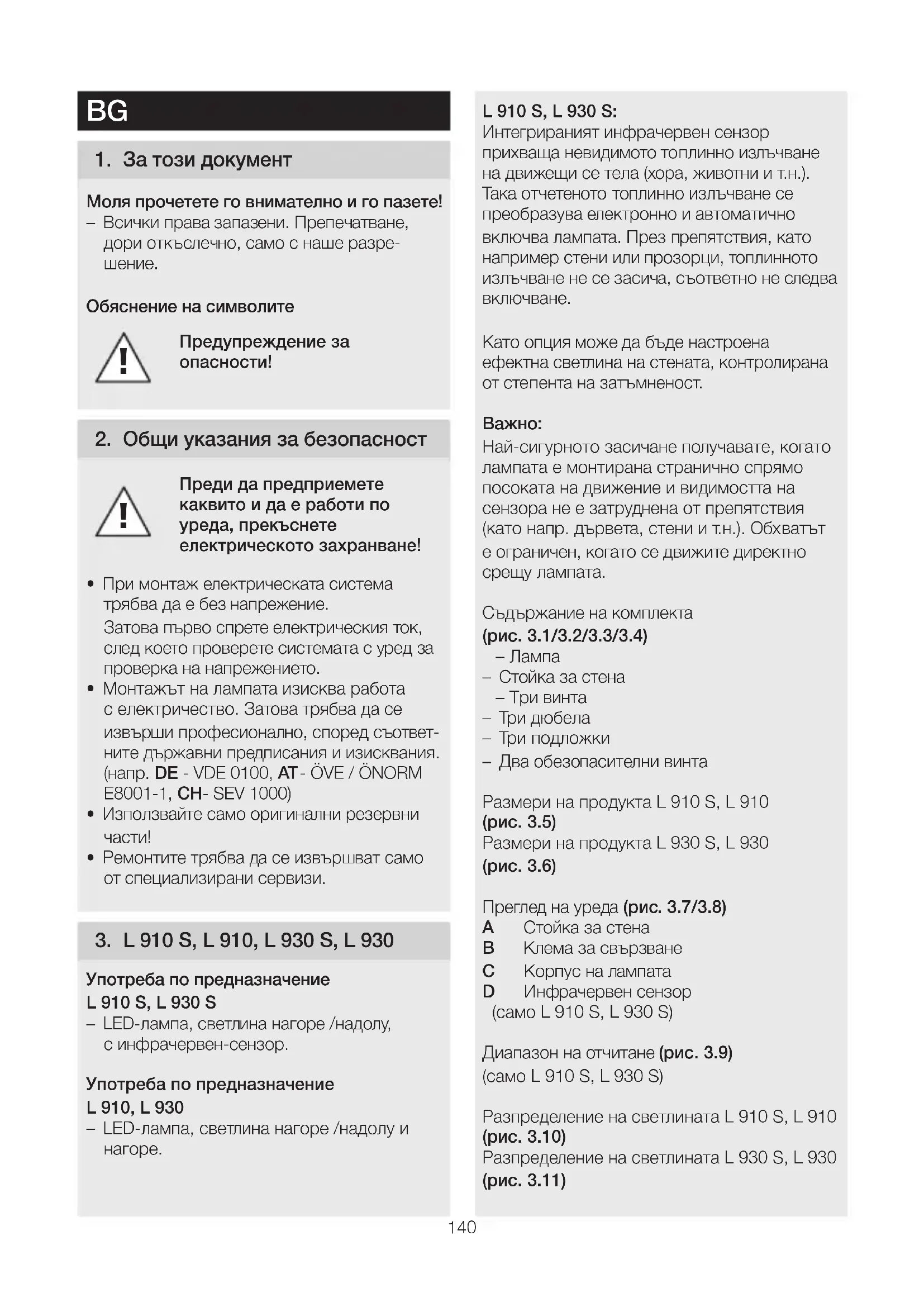

1 За този документ Моля прочетете го внимателно и го пазете! – Всички права запазени. Препечатване, дори откъслечно, само с наше разре-

Обяснение на символите

2 Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електрическото захранване!

• При монтаж електрическата система трябва да е без напрежение. Затова първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.

• Монтажът на лампата изисква работа с електричество. Затова трябва да се извърши професионално, според съответ- ните държавни предписания и изисквания. (напр. DE - VDE 0100, AT - ÖVE/ ÖNORM E8001-1, CH- SEV 1000)

• Използвайте само оригинални резервни

• Ремонтите трябва да се извършват само от специализирани сервизи. 3 L910S, L910, L930S, L930 Употреба по предназначение L910S, L930S – LED-лампа, светлина нагоре /надолу, с инфрачервен-сензор. Употреба по предназначение L910, L930 – LED-лампа, светлина нагоре /надолу и

L910S, L930S: Интегрираният инфрачервен сензор прихваща невидимото топлинно излъчване на движещи се тела (хора, животни и т.н.). Така отчетеното топлинно излъчване се преобразува електронно и автоматично включва лампата. През препятствия, като например стени или прозорци, топлинното излъчване не се засича, съответно не следва

Като опция може да бъде настроена ефектна светлина на стената, контролирана от степента на затъмненост.

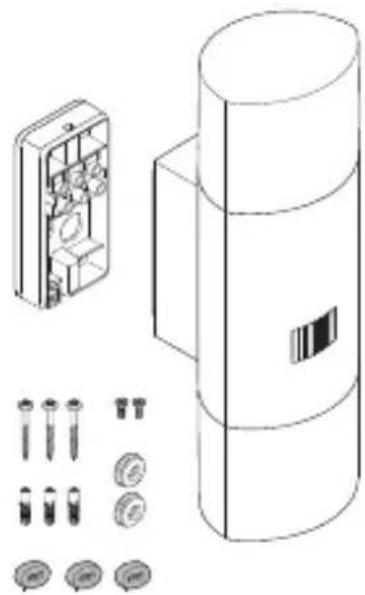

Най-сигурното засичане получавате, когато лампата е монтирана странично спрямо посоката на движение и видимостта на сензора не е затруднена от препятствия (като напр. дървета, стени и т.н.). Обхватът е ограничен, когато се движите директно срещу лампата. Съдържание на комплекта (рис31/32/33/34)

– Стойка за стена – Три винта – Три дюбела – Три подложки – Два обезопасителни винта Размери на продукта L910S, L910 (рис35) Размери на продукта L930S, L930 (рис36) Преглед на уреда (рис 37/38) A Стойка за стена B Клема за свързване C Корпус на лампата D Инфрачервен сензор (само L910S, L930S) Диапазон на отчитане (рис 39) (само L910S, L930S) Разпределение на светлината L910S, L910 (рис 310) Разпределение на светлината L930S, L930 (рис 311)141 4 Електрическо свързване Схема на свързване (рис 41) Кабелът съдържа 3 проводника: L = фаза (обикновено черен, кафяв или сив) N = нула (обикновено син) PE = заземяващ проводник (зелен/жълт) K = Комуникационна връзка (опция) (само L910S, L930S) При съмнение, проводниците трябва да бъдат идентифицирани с уред за проверка на напрежението, след което отново да бъдат свързани, без напрежение. Фазата (L) и нул ата (N) се свързват към свързващата клема, заземяващият проводник (PE) се свързва към клема (E). (рис 55/56) Важно: Размяна на проводниците води до късо съединение в уреда или таблото с предпазители. При такъв случай всеки про- водник трябва още веднъж да бъде иденти- фициран и наново свързан. Към системата разбира се може да бъде добавен мрежов прекъсвач, за включване и изключване. Светлинният източник на тази лампа е незаменяем; ако се наложи замяната му (напр. след края на живота му), цялата лампа трябва да се замени. Поведение в група Комуникационната връзка (K) дава въз- можност за вътрешна свързаност в група на STEINEL L910S, L930S. За целта да се отчупи покриващата капачка в простран- ството за свързване. (рис 42) Макс. 10 лампи могат да бъдат свързани помежду си. Макс. дължина на комуника- ционния канал може да бъде 50 м. Първата лампа от групата, която засече движение, включва цялата група. Ако след изтичане на настроеното време не бъде засечено движение, последната лампа от групата изключва цялата група.

– На комуникационния канал не може да бъде подавано напрежение. Не могат да бъдат включвани външни товари! – Вътре в групата всички лампи следват индивидуално настроените с DIP-шалтер

– В тестов режим свързването в група не е

• Всички части да се проверят за щети.

• При повреди продуктът да не се пуска в експлоатация.

• При монтаж на лампата да се следи за стабилното й закрепване.

• Да се избере подходящо място за монтаж, съобразявайки се с обхвата и засичането на движение. Последователност за монтаж

• Да се изключи електрозахранването (рис 41)

• Да се маркират местата за пробиване (рис 51)

• Да се пробият дупките и да се поставят дюбелите (рис 52)

• Уплътнителят да се постави (само L910)

• Монтаж със скрити кабели (рис53)

• Монтаж с открити кабели (рис54)

• Кабелите да се свържат – Заземяващият проводник (PE) да се свърже на клема (E) (L910S, L910) (рис 55) – Заземяващият проводник (PE) на мрежата да се свърже към WAGO-клемата (L930S, L930) (рис 56)

• Да се направят настройки ➜ "6 Функция"

• Корпусът на лампата да се постави и да се завинти с обезопасителните винтове (рис 57) Важно: Уверете се, че корпусът на лампата е завинтен стабилно.

• Електрозахранването да се включи (рис 57) BG142 6 Функция Функциите могат да бъдат избирани при вариантите на сензора L910S, L930S. Заводска настройка: всички DIP-шалтери OFF След монтажа лампата може да бъде вклю- чена. Всички предварително програмирани функции се предприемат през DIP-шалтери 1 до 6. (рис 61) DIP 1: Ефектна светлина OFF = сензорен режим основна светлина/

ON = Ефектна светлина след зададената стойност на затъмнение, основно осветление през сензор DIP 2: Икономичен нощен режим ефектна светлина OFF = Ефектна светлина включена цяла

ON = Ефектна светлина включена половината нощ, в зависимост от избраната позиция на DIP 1 DIP 3: Настройка на светлочувствител-

OFF = 20 Lux ON = 2 Lux DIP 4: Настройка на времето OFF = 2 минути ON = 15 минути DIP 5: Тестов режим OFF = Тестов режим изключен ON = Тестов режим включен (5 секунди)

Комуникацията (опционална свързаност в група) към закачените в мрежата лампи е изключена в тестов режим. В тестов режим се намира само избраната лампа. Другите лампи продължават да бъдат в група. Вре- мето за забавяне е 8 секунди. Лампата се намира в дневен режим. Ръчен презапис (4-часов режим) не е възможен в тестов

DIP 6: Настройка на обхвата OFF = 12 м (рис 62) ON = 5 м (рис 63) Ако към системата бъде включен прекъсвач, освен включване и изключване, са възможни и следните функции: Постоянна светлина (рис 64)

1) Включване: Ключът да се изключи и

включи два пъти. Лампата остава с постоян- на светлина за 4 часа. След това автоматич- но преминава отново в сензорен режим.

2) Изключване: Ключът да се изключи и

включи веднъж. Лампата се изключва, съот- ветно преминава в сензорен режим. Важно: Включванията трябва да се извърш- ват за 0,2 до 1секунда. Сведение: При свързване на групи та- зи команда се предава на всички включе-

7 Поддръжка/грижа Продуктът не се нуждае от поддръжка. При замърсяване, лампата може да бъде почистена с влажна кърпа (без почистващ

Важно: уредът не може да бъде заменян.143 8 Отстраняване Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда. Не изхвърляйте електроуреди с общите домашни отпадъци! Само за страни от ЕС: Според действаща- та Директива на ЕС за стари електронни и електроуреди и транспонирането й в нацио- нално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъ- дат разделно събирани и рециклирани, с цел опазване на околната среда. 9 Гаранция от производителя Този продукт на STEINEL е произведен с найголямо старание, проверен е за функцио- налност и безопасност, според действащите разпоредби, след което е подложен на качествен контрол, на принципа на случай- ния избор. STEINEL гарантира перфектна изработка и функции. Гаранцията е с про- дължителност 36 месеца и започва от деня на покупката. Ние отстраняваме дефекти, причинени от грешки в производството или качеството на материала, ремонтирайки или заменяйки дефектните части, по наш избор. Гаранцията не важи за щети по износва- щи се части, както и за щети и дефекти, получени в резул тат на неправилна употреба или поддръжка. Последващи щети на чужди предмети са изключени от гаранцията. Гаранцията е валидна само, ако нераз гло- беният уред бъде изпратен на съответния сервиз, добре опакован и придружен от кратко описание на дефекта, касова бележ- ка или фактура (дата на покупка и печат на

Ремонтен сервиз: След изтичане на гаранцията или при дефе- кти, непокрити от гаранцията, попитайте в найблизкия заводски сервиз за възможност- ите за ремонт.

=82 Средна продължителност на

L 910 S, L 930 S: 2 - 20лукса Ефектна светлина L910S, L930S: опция през DIP-шалтер Осветителен елемент LED Вид защита IP 44 Клас защита L910S, L910: II L930S, L930: I145 Околна температура -20°C до +40°C Клас енергийна ефективност Този продукт притежава светлинен източник с клас на енергийна ефективност L910S, L910: „E“. L930S, L930: „D“. 11 Проблеми при експлоатация Проблем Причина Решение Лампата е без напрежение n Задействал се е предпази- тел, не е включен, прекъс-

n Късо съединение n Евентуален прекъсвач да се

n Предпазителят да се включи или замени, шалтерът да се включи, проводниците да се проверят с уред за

n Да се проверят връзките n Прекъсвачът да се включи Лампата не се включва n Настройката на светло- чувствителността е погреш- но направена n Прекъсвачът е изключен n Предпазителят се е задей-

n Прекъсвачът да се включи n Предпазителят да се вклю- чи, замени, евентуално да се провери връзката Лампата не се изключва n Продължително движение

n Да се провери обхвата Лампата не се изключва

n DIP 1 и DIP 2 да се проверят Лампата се включва без видимо движение n Лампата не е монтирана

n Движението е останало скрито за наблюдателя (дви- жение зад стена, движение на малък обект в непосредствена близост до лампата и т.н.) n Корпусът да се закрепи

n Да се провери обхвата BG146
