| Produkttyp | LED-Wandleuchte Auf-/Abstrahlend |
| Marke | Steinel |
| Modell | L 910 LED |
| Abmessungen (H x B x T) | 235 x 80 x 85 mm |
| Gewicht | Ca. 0,5 kg (Schätzung) |
| Stromversorgung | 220-240 V ~ 50/60 Hz |
| Leistungsaufnahme | 9,80 W |
| Lichtstrom | 797 lm |
| Lichtausbeute | 81 lm/W |
| Farbtemperatur | 3000 K (warmweiß) |
| Farbwiedergabeindex (CRI) | 82 |
| Mittlere Lebensdauer | > 60.000 h (L70B50 bei 25°C) |
| Schutzart | IP44 |
| Schutzklasse | II |
| Umgebungstemperatur Betrieb | -20 °C bis +40 °C |
| Energieeffizienzklasse | E |
| Lichtquelle | Integrierte LED, nicht austauschbar |
| Hauptfunktionen | Auf-/Abstrahlend, geeignet für Außenbereich (IP44) |
| Lieferumfang | Wandleuchte, Wandhalterung, 3 Schrauben, 3 Dübel, 3 Abstandsstücke, 2 Klemmschrauben |
| Pflege und Reinigung | Mit feuchtem Tuch reinigen; keine Reinigungsmittel verwenden |
| Sicherheit | Stromversorgung vor Eingriffen unterbrechen; Installation gemäß Norm NF C-15100; Reparaturen durch Fachwerkstatt |
| Ersatzteile und Reparaturfähigkeit | Lichtquelle nicht austauschbar; nur Original-Ersatzteile verwenden |
| Herstellergarantie | 36 Monate (Teile und Arbeit) |
Häufig gestellte Fragen - L 910 LED STEINEL
Benutzerfragen zu L 910 LED STEINEL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Beleuchtung kostenlos im PDF-Format! Finden Sie Ihr Handbuch L 910 LED - STEINEL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. L 910 LED von der Marke STEINEL.
BEDIENUNGSANLEITUNG L 910 LED STEINEL
STEINEL Vertrieb GmbH
Dieselstraße 80-84
33442 Herzebrock-Clarholz
Tel: +49/5245/448-188
www.steinel.de

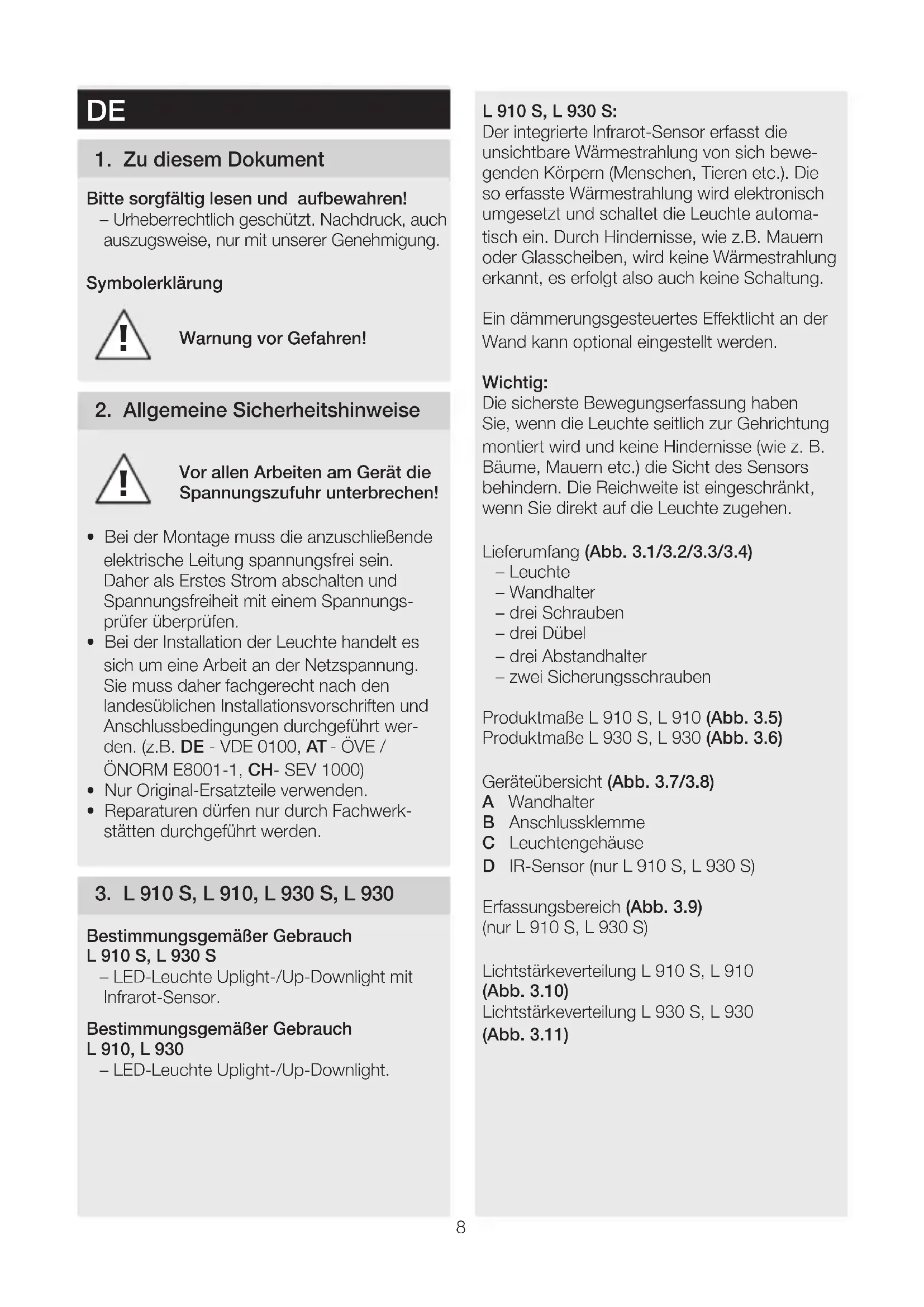

1. Zu diesem Dokument
Bitte sorgfältig lesen und aufbewahren!
- Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
Symbolerklärung

Warnung vor Gefahren!
2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!
- Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
- Bei der Installation der Leuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (z.B. DE - VDE 0100, AT - ÖVE / ÖNORM E8001-1, CH- SEV 1000)
- Nur Original-Ersatzteile verwenden.
- Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.
3. L 910 S, L 910, L 930 S, L 930
Bestimmungsgemäßer Gebrauch L 910 S, L 930 S
- LED-Leuchte Uplight-/Up-Downlight mit Infrarot-Sensor.
Bestimmungsgemäßer Gebrauch L 910, L 930
- LED-Leuchte Uplight-/Up-Downlight.
L 910 S, L 930 S:
Der integrierte Infrarot-Sensor erfasst die unsichtbare Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren etc.). Die so erfasste Wärmestrahlung wird elektronisch umgesetzt und schaltet die Leuchte automatisch ein. Durch Hindernisse, wie z.B. Mauern oder Glasscheiben, wird keine Wärmestrahlung erkannt, es erfolgt also auch keine Schaltung.
Ein dämmerungsgesteuertes Effektlicht an der Wand kann optional eingestellt werden.
Wichtig:
Die sicherste Bewegungserfassung haben Sie, wenn die Leuchte seitlich zur Gehrichtung montiert wird und keine Hindernisse (wie z. B. Bäume, Mauern etc.) die Sicht des Sensors behindern. Die Reichweite ist eingeschränkt, wenn Sie direkt auf die Leuchte zugehen.
Lieferumfang (Abb. 3.1/3.2/3.3/3.4)
- Leuchte
- Wandhalter
- drei Schrauben
- drei Dübel
- drei Abstandhalter
- zwei Sicherungsschrauben
Produktmaße L 910 S, L 910 (Abb. 3.5)
Produktmaße L 930 S, L 930 (Abb. 3.6)
Geräteübersicht (Abb. 3.7/3.8)
A Wandhalter
B Anschlussklemme
C Leuchtengehäuse
D IR-Sensor (nur L 910 S, L 930 S)
Erfassungsbereich (Abb. 3.9)
(nur L 910 S, L 930 S)
Lichtstärkeverteilung L 910 S, L 910
(Abb. 3.10)
Lichtstärkeverteilung L 930 S, L 930
(Abb. 3.11)
4. Elektrischer Anschluss
Schaltplan (Abb. 4.1)
Die Netzzuleitung besteht aus einem
3-adrigen Kabel:
L = Phase (meistens schwarz, braun oder grau)
N = Neutralleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
K=Kommunikationsleitung(optional)
(nur L 910 S, L 930 S)
Im Zweifel müssen Sie die Leitungen mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Neutralleiter (N) werden an der Anschlussklemme angeschlossen, Schutzleiter (PE) wird an der Klemme (E) angeschlossen. (Abb. 5.5/5.6)
Wichtig:
Ein Vertauschen der Anschlüsse führt im Gerät oder Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Leitungen identifiziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein.

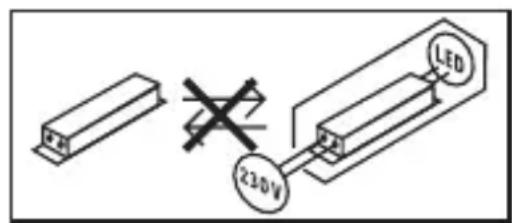

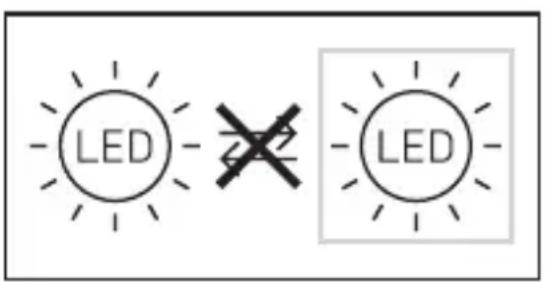

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

Gruppenverhalten
Über die Kommunikationsleitung (K) ist eine STEINEL-interne Gruppenvernetzung von L 910 S, L 930 S möglich. Hierzu die Abdecklasche im Anschlussraum herausbrechen.
(Abb. 4.2)
Es können maximal 10 Leuchten miteinander vernetzt werden. Die maximale Länge der Kommunikationsleitung beträgt 50 m.
Die erste Leuchte einer Gruppe, die Bewegung erfasst, schaltet die gesamte Gruppe EIN. Wird nach Ablauf der Zeiteinstellung keine weitere Bewegung erfasst, schaltet die letzte Leuchte einer Gruppe die gesamte Gruppe AUS.
Hinweis:
– Auf die Kommunikationsleitung darf keine Spannung gegeben werden. Keine externen Lasten schalten!
– Innerhalb der Gruppenvernetzung folgen alle Leuchten ihren individuell per DIP-Schalter eingestellten Werten.
– Im Testmodus ist eine Gruppenvernetzung nicht möglich.
5. Montage
- Alle Bauteile auf Beschädigung prüfen.
- Bei Schäden das Produkt nicht in Betrieb nehmen.
- Bei der Montage der Leuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.
- Geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Bewegungserfassung.
Montageschritte
• Stromversorgung abschalten (Abb. 4.1)
• Bohrlöcher anzeichnen (Abb. 5.1)
- Bohrlöcher bohren und Dübel einsetzen (Abb. 5.2)
• Dichtstopfen einsetzten (nur L 910)
• Montage bei Zuleitung Unterputz (Abb. 5.3)
• Montage bei Zuleitung Aufputz (Abb. 5.4)
- Anschlusskabel anschließen
– Schutzleiter (PE) an Klemme (E) anschließen (L 910 S, L 910) (Abb. 5.5)
– Schutzleiter (PE) der Zuleitung an WAGO-Klemmeanschließen (L 930 S, L 930) (Abb. 5.6)
- Einstellungen vornehmen → "6. Funktion"
- Leuchtengehäuse aufsetzen und mit Sicherungsschraubenfestschrauben (Abb. 5.7)
Wichtig:
Stellen Sie sicher, dass das Leuchtengehäuse fest verschraubt ist.
• Stromversorgung einschalten (Abb. 5.7)
6. Funktion
Die Funktionen können für die Sensorvarianten L 910 S, L 930 S eingestellt werden.
Werkseinstellung: alle DIP-Schalter OFF
Nach der Installation kann die Leuchte in Betrieb genommen werden. Sämtliche vorprogrammierte Funktionen werden über die DIP-Schalter 1 bis 6 vorgenommen. (Abb. 6.1)
DIP 1: Effektlicht
OFF=SensorbetriebHauptlicht/Softstart ON = Effektlicht ab eingestelltem Dämmerungswert, Hauptlicht über Sensor
DIP 2: Nachtsparmodus Effektlicht
OFF = Effektlicht EIN ganze Nacht ON = Effektlicht EIN halbe Nacht in Abhängigkeit von der bei DIP 1 gewählten Position
DIP 3: Dämmerungseinstellung
OFF=20Lux
ON=2Lux
DIP 4: Zeiteinstellung
OFF=2 Minuten
ON=15Minuten
DIP 5: Testmodus
OFF=Testmodusausgeschaltet ON=Testmoduseingeschaltet (5 Sekunden)
Hinweis:
Die Kommunikation (optionale Gruppenvernetzung) zu den vernetzten Leuchten ist im Testbetrieb ausgeschaltet. Es befindet sich nur die aktuelle Leuchte im Testbetrieb. Die anderen Leuchten befinden sich weiter im Gruppenmodus. Die Verzögerungszeit beträgt 8 Sekunden. Die Leuchte befindet sich im Tagbetrieb. Manual Override (4h-Modus) ist im Testbetrieb nicht möglich.
DIP 6: Reichweiteneinstellung
OFF=12m(Abb. 6.2)
ON=5m(Abb. 6.3)
Wird ein Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich:
Dauerlichtbetrieb (Abb. 6.4)
1) Dauerlicht einschalten:
Schalter 2 × AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt. Anschließend geht sie automatisch wieder in den Sensorbetrieb über.
2) Dauerlicht ausschalten:
Schalter 1 × AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über.
Wichtig:
Die Schaltvorgänge müssen im Bereich von 0,2 bis 1 Sekunde durchgeführt werden.
Hinweis:
Bei einer Vernetzung von Gruppen wird dieser Befehl an alle angeschlossenen Leuchten weitergegeben.
7. Wartung/Pflege
Das Produkt ist wartungsfrei.
Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.
Wichtig: Das Betriebsgerät ist nicht aus- tauschbar.

8. Entsorgung
Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
9. Herstellergarantie
Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz
Wir beglückwünschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen diese nicht.
Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:
- bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
- bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
- wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
- wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
- wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
- bei Transportschäden oder -verlusten.
Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).
Geltendmachung
Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns,
die STEINEL Vertrieb GmbH
– Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.
Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.
3 JAHRE HERSTELLER GARANTIE
| 10. Technische Daten | |
| Abmessungen (H × B × T) | L 910 S, L 910: 235 × 80 × 85 mmL 930 S, L 930: 137 × 63 × 92 mm |
| Netzanschluss 220-240 V, 50/60 Hz | |
| Leistungsaufnahme (Pon) L 910 S, L 910: 9,80 WL 930 S, L 930: 9,30 W | |
| Lichtleistung L 910 S, L 910: 797 mL 930 S, L 930: 457 lm | |
| Effizienz L 910 S, L 910: 81 lm/W | L 930 S, L 930: 49 lm/W |
| Standby Sensor (Psb) 0,30 W | |
| Farbtemperatur 3.000 K (warmweiß) | |
| Farbwiedergabeindex R | a=82 |
| MittlereBemessungslebensdauerL70B50 bei 25°C: >60.000 Std. | |
| Farbkonsistenz SDCM Anfangswert: 3 | |
| Lichtstärkeverteilung L 910 | L 930 ![]() |
| Erfassungsreichweite | L 910 S, L 930 S: 12 m |
| Erfassungswinkel | L 910 S: 180°L 930 S: 140° |
| Zeiteinstellung | L 910 S, L 930 S: 120 Sek. - 15 Min. |
| Dämmerungseinstellung | L 910 S, L 930 S: 2 - 20 Lux |
| Effektlicht | L 910 S, L 930 S: optional über DIP-Schalter |
| Leuchtmittel LED | |
| Schutzart | IP 44 |
| Schutzklasse | L 910 S, L 910: IIL 930 S, L 930: I |
| Umgebungstemperatur | -20 °C bis +40 °C |
| Energieeffizienzklasse Dieses Produkt enthält eine Lichtquelle der EnergieeffizienzklasseL 910 S, L 910: „E“.L 930 S, L 930: „D“. |
- Betriebsstörungen
| Störung Ursache Abhilfe | ||
| Leuchte ohne Spannung | ■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen■ Kurzschluss in der Netzzuleitung■ Eventuell vorhandener Netzschalter aus | ■ Sicherung einschalten, tauschen, Netzschalter einschalten, Leitung überprüfen mit Spannungsprüfer■ Anschlüsse überprüfen■ Netzschalter einschalten |
| Leuchte schaltet nicht ein | ■ Dämmerungseinstellung falsch gewählt■ Netzschalter AUS■ Sicherung hat ausgelöst | ■ neu einstellen■ einschalten■ Sicherung einschalten, tauschen, evtl. Anschluss überprüfen |
| Leuchte schaltet nicht aus | ■ dauernde Bewegung im Erfassungsbereich | ■ Bereich kontrollieren |
| Leuchte schaltet nicht komplett aus | ■ Grundlicht gewählt | ■ DIP 1 und DIP 2 prüfen |
| Leuchte schaltet ohne erkennbare Bewegung ein | ■ Leuchte nicht bewegungssicher montiert■ Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Lampennähe etc.) | ■ Gehäuse fest montieren■ Bereich kontrollieren |
