| Caractéristiques techniques | Éclairage LED, puissance de 10 W, température de couleur de 3000 K, flux lumineux de 1000 lm. |
|---|---|
| Utilisation | Idéal pour l'éclairage extérieur, zones d'entrée, jardins et allées. |
| Maintenance et réparation | Vérifier régulièrement l'état des connexions électriques, nettoyer les lentilles pour un éclairage optimal. |
| Sécurité | Classe de protection IP44, résistant aux projections d'eau, installation recommandée par un professionnel. |
| Informations générales | Durée de vie estimée des LED : 30 000 heures, garantie de 2 ans, compatible avec les détecteurs de mouvement. |
FOIRE AUX QUESTIONS - L 910 LED STEINEL
Téléchargez la notice de votre Éclairage au format PDF gratuitement ! Retrouvez votre notice L 910 LED - STEINEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil L 910 LED de la marque STEINEL.
MODE D'EMPLOI L 910 LED STEINEL

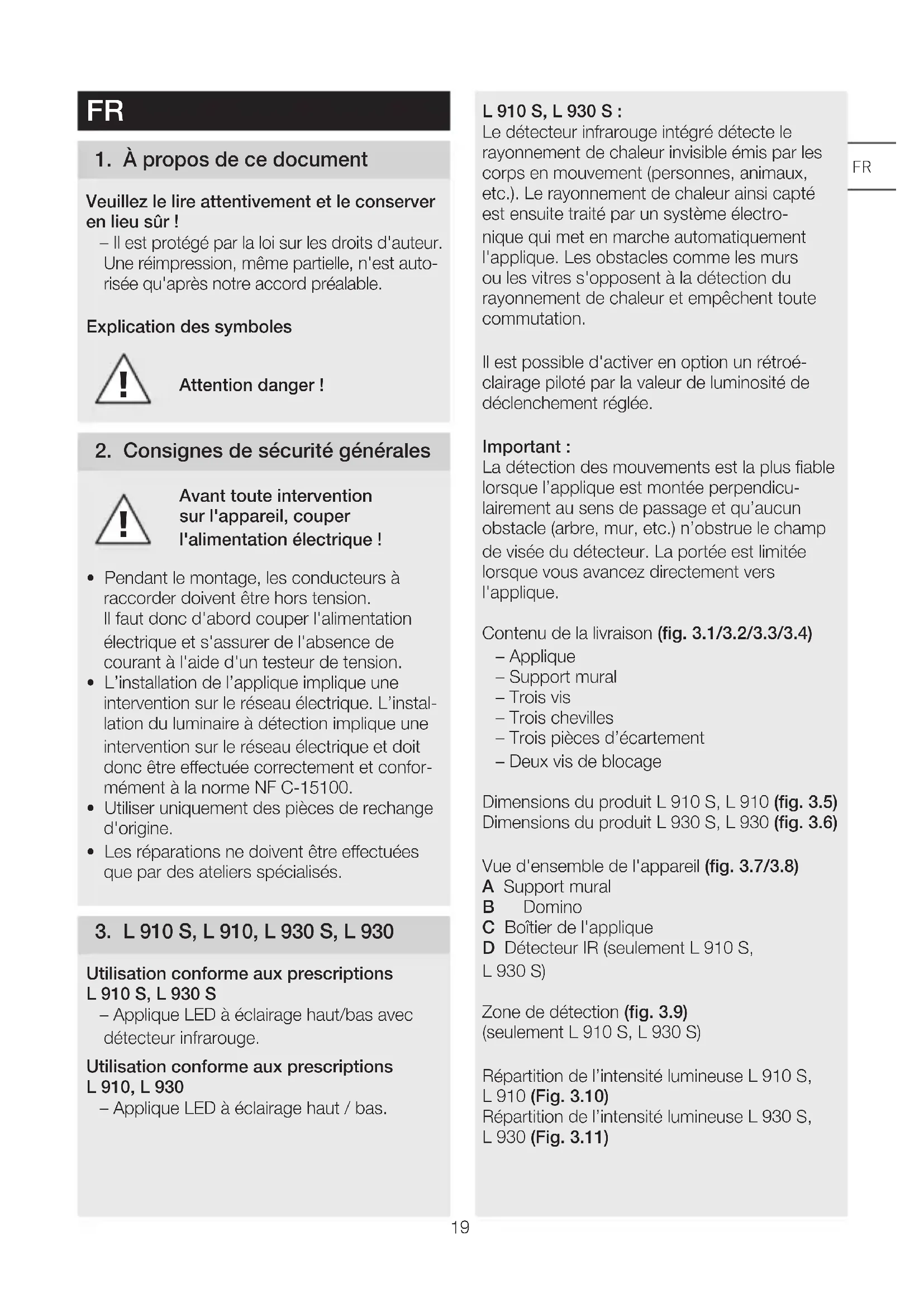

1 À propos de ce document Veuillez le lire attentivement et le conserver en lieu sûr ! – Il est protégé par la loi sur les droits d'auteur. Une réimpression, même partielle, n'est auto- risée qu'après notre accord préalable. Explication des symboles
Attention danger ! 2 Consignes de sécurité générales
Avant toute intervention sur l'appareil, couper l'alimentation électrique !
- Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper l'alimentation électrique et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
- L’installation de l’applique implique une intervention sur le réseau électrique. L’instal- lation du luminaire à détection implique une intervention sur le réseau électrique et doit donc être eectuée correctement et confor- mément à la norme NFC-15100.
- Utiliser uniquement des pièces de rechange d'origine.
- Les réparations ne doivent être eectuées que par des ateliers spécialisés. 3 L910S, L910, L930S, L930 Utilisation conforme aux prescriptions L910S, L930S – Applique LED à éclairage haut/bas avec détecteur infrarouge. Utilisation conforme aux prescriptions L910, L930 – Applique LED à éclairage haut / bas. L910S, L930S: Le détecteur infrarouge intégré détecte le rayonnement de chaleur invisible émis par les corps en mouvement (personnes, animaux, etc.). Le rayonnement de chaleur ainsi capté est ensuite traité par un système électro- nique qui met en marche automatiquement l'applique. Les obstacles comme les murs ou les vitres s'opposent à la détection du rayonnement de chaleur et empêchent toute commutation. Il est possible d'activer en option un rétroé- clairage piloté par la valeur de luminosité de déclenchement réglée. Important : La détection des mouvements est la plus fiable lorsque l’applique est montée perpendicu- lairement au sens de passage et qu’aucun obstacle (arbre, mur, etc.) n’obstrue le champ de visée du détecteur. La portée est limitée lorsque vous avancez directement vers l'applique. Contenu de la livraison (fig 31/32/33/34) – Applique – Support mural – Trois vis – Trois chevilles – Trois pièces d’écartement – Deux vis de blocage Dimensions du produit L910S, L910 (fig 35) Dimensions du produit L930S, L930 (fig 36) Vue d'ensemble de l'appareil (fig 37/38) A Support mural B Domino C Boîtier de l'applique D Détecteur IR (seulement L910S, L930S) Zone de détection (fig 39) (seulement L910S, L930S) Répartition de l’intensité lumineuse L910S, L910 (Fig 310) Répartition de l’intensité lumineuse L930S, L930 (Fig 311) FR20 4 Branchement électrique Schéma des connexions (fig 41) Le câble secteur est composé d'un câble à 3 conducteurs : L = phase (généralement noir, marron ou gris) N = neutre (généralement bleu) PE = conducteur de terre (vert/jaune) K = ligne de communication (en option) (seulement L910S, L930S) En cas de doute, il faut identifier les câbles avec un testeur de tension, puis les remettre hors tension. La phase (L) et le neutre (N) sont branchés au domino, le conducteur de terre (PE) est branché à la borne (E). (fig 55/56) Important : Une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier les lignes et les raccorder en conséquence. Il est évidemment possible de monter un interrupteur secteur sur le câble d'alimentation secteur permettant la mise en ou hors circuit de l'appareil. Il n'est pas possible de remplacer la source lumineuse de cette applique. S'il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer l'applique en entier. Comportement de groupe Une mis en réseau de groupe, interne à STEINEL, des appliques L910S, L930S est possible via la ligne de communication(K). Pour cela, briser la patte de recouvrement dans l'espace de raccordement. (fig42) Il est possible de mettre jusqu'à 10 luminaires en réseau. La longueur maximale de la ligne de communication ne doit pas dépasser 50 m. La première applique d'un groupe qui détecte un mouvement «allume» l'ensemble du groupe. Si aucun autre mouvement n'est détecté dès que la temporisation est écoulée, la dernière applique d'un groupe «éteint» l'ensemble du groupe. Remarque : – Aucune tension ne doit être présente sur la ligne de communication. Ne pas commuter des charges externes ! – Au sein de la mise en réseau de groupe, tous les luminaires suivent leurs valeurs res- pectivement réglées par interrupteur DIP. – Une mise en réseau de groupe n'est pas possible dans le mode test. 5 Montage
- Contrôler l'absence de dommages sur toutes les pièces.
- Ne pas mettre le produit en service en cas de dommage.
- Lors du montage de l’applique, veillez à ce qu’elle soit fixée sans être soumise à des vibrations.
- Choisir l'emplacement de montage appro- prié en tenant compte de la portée et de la détection des mouvements. Étapes de montage
- Couper l'alimentation électrique (fig41)
- Marquer l'emplacement des trous (fig 51)
- Percer les trous, puis introduire les chevilles (fig 52)
- Enfoncer les bouchons (seulement L910)
- Montage en cas de câble d'alimentation encastré (fig 53)
- Montage en cas de câble d'alimentation en saillie (fig 54)
- Brancher le câble de raccordement – Brancher le conducteur de terre (PE) à la borne (E) (L910S, L910) (fig 55) – Brancher le conducteur de terre (PE) du câble d’alimentation à la borneWAGO (L930S, L930) (fig 56)
- Procéder aux réglages ➜ «6 Fonctions»
- Poser le boîtier de l'applique et serrer à bloc avec les vis de blocage (fig 57)21
Important : S'assurer que le boîtier de l'applique est serré à bloc
- Mettre l'appareil sous tension (fig 57) 6 Fonctions Il est possible de régler les fonctions pour les variantes à détection L910S et L930S. Réglage d'usine : tous les interrupteurs DIP sont sur OFF Après installation, l’applique peut être mise en service. Les interrupteurs DIP 1 à 6 permettent de régler toutes les fonctions pré-program- mées. (fig61) DIP 1 : rétroéclairage OFF = Mode détection éclairage principal/ allumage en douceur ON = Rétroéclairage à partir de la valeur du seuil de déclenchement réglée, éclairage principal via le détecteur DIP 2 : mode économique nocturne rétroéclairage OFF = Rétroéclairage ALLUMÉ toute la nuit ON = Rétroéclairage ALLUMÉ la moitié de la nuit en fonction de la position sélectionnée sur le DIP 1 DIP 3 : réglage du seuil de déclenchement OFF = 20 lx ON = 2 lx DIP 4 : temporisation OFF = 2 minutes ON = 15 minutes DIP 5 : mode test OFF = Mode test désactivé ON = Mode test activé (5 secondes) Remarque : La communication (mise en réseau de groupe en option) avec les appliques en réseau est désactivée dans le mode test. Uniquement l'applique actuelle est dans le mode test. Les autres appliques continuent d'être dans le mode de groupe. La temporisation dure 8 secondes. L'applique est en mode diurne. Manual Override (mode 4 h) n'est pas possible dans le mode test. DIP 6 : réglage de la portée OFF = 12 m (fig 62) ON = 5 m (fig 63) Si un interrupteur est installé sur le câble d'alimentation secteur, en plus de l'allumage et de l'extinction, on dispose des fonctions suivantes : Mode marche forcée (fig 64)
1) Allumer la marche forcée :
Actionner l'interrupteur 2×ARRÊT et MARCHE. L'applique s'allume pour 4 heures en marche forcée. Elle repasse ensuite auto- matiquement en mode détection.
2) Éteindre la marche forcée :

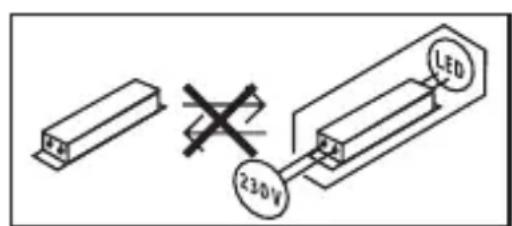

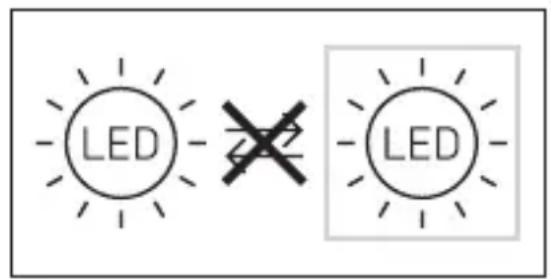

Actionner l'interrupteur 1×ARRÊT et MARCHE. L'applique s'éteint ou passe en mode détection. Important : Les commutations doivent être exécutées en l'espace de 0,2 à 1 seconde. Remarque : Cette commande est transmise à tous les luminaires raccordés en cas de mise en réseau de groupe. 7 Maintenance/Entretien Le produit ne nécessite aucun entretien. Si l'applique se salit, on la nettoiera avec un chion humide (ne pas utiliser de détergent). Important : il n’est pas possible de remplacer l’appareil.22 8 Mise au rebut Les appareils électriques, lesaccessoireset les emballages doivent êtresoumis à un recyclage respectueux de l'environnement. Ne jetez pas les appareils électriques avec les ordures ménagères !Uniquement pour les pays de l'UE : conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareilsélectriques qui ne fonctionnent plus doiventêtrecollectés séparément des ordures ménagères et doiventfairel'objetd'un recyclage écologique. 9 Garantie du fabricant Ce produit STEINEL a été fabriqué avec le plus grand soin. Son fonctionnement et sa sécurité ont été contrôlés suivant des procédures fiables et il a été soumis à un contrôle final par sondage. STEINEL garantit un état et un fonctionnement irréprochables. La durée de garantie est de 36 mois et débute au jour de la vente au consommateur. Nous remédions aux défauts provenant d'un vice de matière ou de construction. La garantie sera assurée à notre discrétion par réparation ou échange des pièces défectueuses. La garantie ne s'applique ni aux pièces d'usure, ni aux dommages et défauts dus à une utilisation ou maintenance incorrecte. Les dommages consécutifs causés à d’autres objets sont exclus de la garantie.La garantie ne s'applique que si l’appareil non démonté est retourné au point de service après-vente le plus proche, dans un emballage adéquat, accompagné d'une brève description du défaut et d'un ticket de caisse ou d'une facture portant la date d'achat et le cachet du vendeur.Service de réparation : Une fois la garantie écoulée ou en cas de défauts non couverts par la garantie, contactez votre point de service après-vente pour savoir si une remise en état de l'appareil est possible.
10 Caractéristiques techniques Dimensions (H×lxP) L910S, L910 : 235×80×85 mm L930S, L930 : 137×63×92 mm Raccordement au secteur 220 - 240 V, 50/60 Hz Puissance absorbée (P
) L910S, L910 : 9,80W L930S, L930 : 9,30W Puissance d'éclairage L910S, L910 : 797lm L930S, L930 : 457lm Efficacité L910S, L910 : 81Im/W L930S, L930 : 49Im/W Mode veille détecteur (Psb) 0,30W Température de couleur 3 000 K (blanc chaud) Indice de rendu des couleurs IRC=82 Durée de vie moyenne de calcul L70B50 à 25°C: > 60 000h Uniformité des couleursSDCM Valeur initiale : 3 Répartition de l’intensité lumi- neuse L910 LumEdit 202106230910_L910_Manuell_Muster10_LED_LP_mit_Geh Polardiagramm
12016090°90°180° 30°30°150°150°60°120°60°120°cd / 1000 lmC0 / C180 C90 / C270 Portée du détecteur L 910 S, L 930S : 12m Angle de détection L 910 S: 180° L 930 S: 140° Temporisation L 910 S, L 930 S : 120 s - 15 min Réglage du seuil de déclen- chement L 910 S, L 930 S : 2 - 20lx Rétroéclairage L910S, L930S : en option via le commutateur DIP Source LED Indice de protection IP 44 Classe de protection L910S, L910 : II L930S, L930 : I Température ambiante de -20°C à +40°C24 Classe d'efficacité énergétique Ce produit contient une source de classe d’efficacité énergé- tique L910S, L910 : « E ». L930S, L930 : « D ». 11 Dysfonctionnements Problèmes Causes Solutions L’applique n’est pas sous tension n Fusible a sauté, appareil hors circuit, câble coupé n Court-circuit dans le câble secteur n L’interrupteur secteur éventuellement présent en position arrêt n Enclencher le fusible, le rem- placer ; mettre l’interrupteur secteur en circuit, vérifier le câble à l'aide d'un testeur de tension n Vérifier le branchement n Mettre l’interrupteur secteur en circuit L’applique ne s’allume pas n Mauvais choix du réglage du seuil de déclenchement n Interrupteur en position ARRÊT n Fusible a sauté n Régler à nouveau n Mettre en circuit n Enclencher le fusible, le rem- placer ; éventuellement vérifier le branchement L’applique ne s’éteint pas n Mouvement continu dans la zone de détection n Contrôler la zone de détection L’applique ne s’éteint pas complètement n Balisage sélectionné n Vérifier DIP 1 et DIP 2 L’applique s’allume sans mouvement décelable n L'applique est mal fixée et bouge n Un mouvement a eu lieu, l'observateur ne l'a cependant pas remarqué (mouvement derrière le mur, mouvement d'un petit objet à proximité im- médiate de l'applique, etc.) n Monter le boîtier de manière fixe n Contrôler la zone de détection25
