BRUGSANVISNING L 910 LED STEINEL

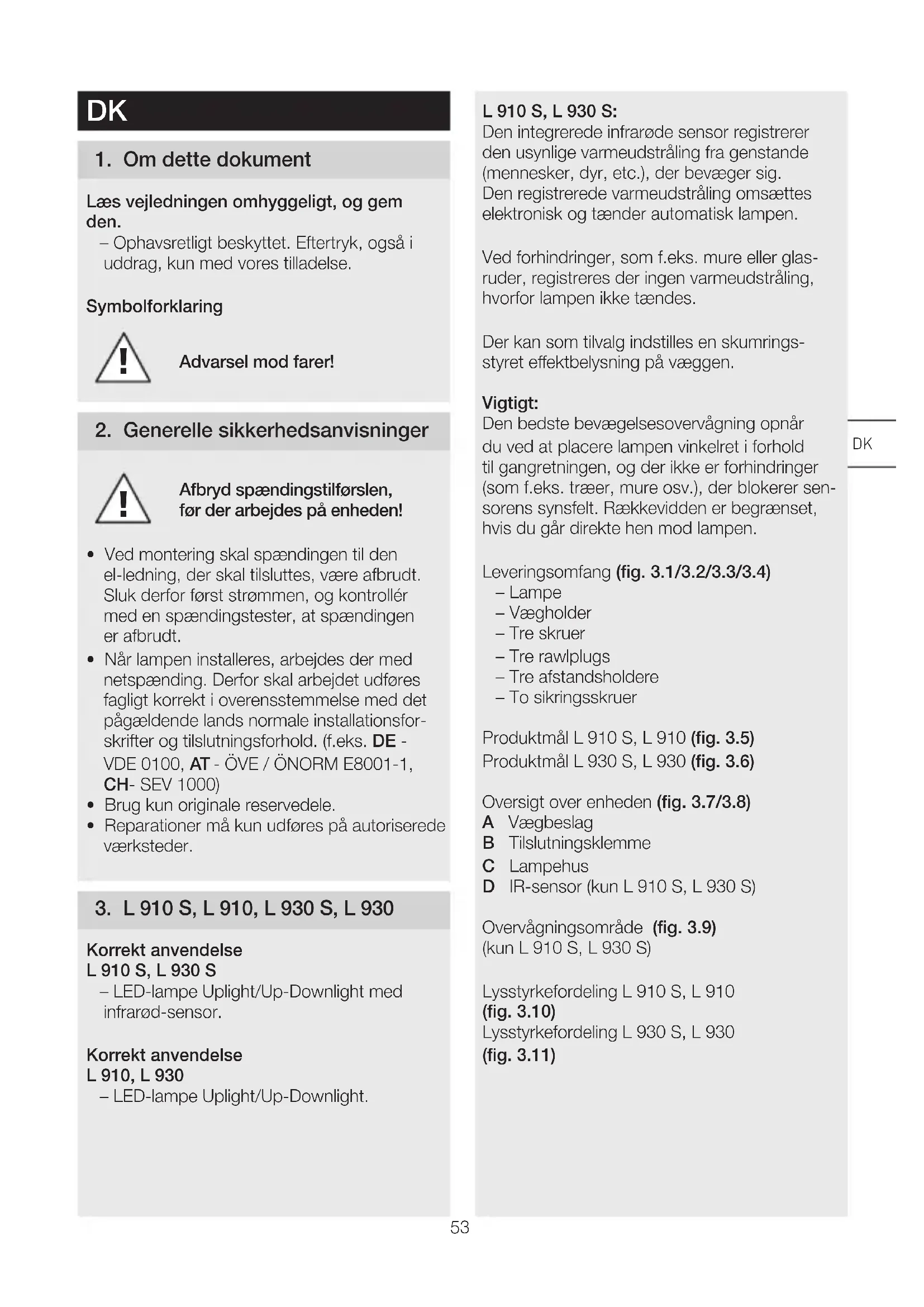

1 Om dette dokument Læs vejledningen omhyggeligt, og gem den – Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse. Symbolforklaring

Afbryd spændingstilførslen, før der arbejdes på enheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.

• Når lampen installeres, arbejdes der med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overensstemmelse med det pågældende lands normale installationsfor- skrifter og tilslutningsforhold. (f.eks. DE- VDE 0100, AT - ÖVE / ÖNORM E8001-1, CH- SEV 1000)

• Brug kun originale reservedele.

• Reparationer må kun udføres på autoriserede værksteder. 3 L910S, L910, L930S, L930 Korrekt anvendelse L910S, L930S – LED-lampe Uplight/Up-Downlight med infrarød-sensor. Korrekt anvendelse L910, L930 – LED-lampe Uplight/Up-Downlight. L910S, L930S: Den integrerede infrarøde sensor registrerer den usynlige varmeudstråling fra genstande (mennesker, dyr, etc.), der bevæger sig. Den registrerede varmeudstråling omsættes elektronisk og tænder automatisk lampen. Ved forhindringer, som f.eks. mure eller glas- ruder, registreres der ingen varmeudstråling, hvorfor lampen ikke tændes. Der kan som tilvalg indstilles en skumrings- styret eektbelysning på væggen. Vigtigt: Den bedste bevægelsesovervågning opnår du ved at placere lampen vinkelret i forhold til gangretningen, og der ikke er forhindringer (som f.eks. træer, mure osv.), der blokerer sen- sorens synsfelt. Rækkevidden er begrænset, hvis du går direkte hen mod lampen. Leveringsomfang (fig 31/32/33/34) – Lampe – Vægholder – Tre skruer – Tre rawlplugs – Tre afstandsholdere – To sikringsskruer Produktmål L910S, L910 (fig 35) Produktmål L930S, L930 (fig 36) Oversigt over enheden (fig 37/38) A Vægbeslag B Tilslutningsklemme C Lampehus D IR-sensor (kun L910S, L930S) Overvågningsområde (fig 39) (kun L910S, L930S) Lysstyrkefordeling L910S, L910 (fig 310) Lysstyrkefordeling L930S, L930 (fig 311)54 4 Elektrisk tilslutning Ledningsdiagram (fig 41) Netledningen består af en ledning med 3ledere: L = fase (for det meste sort, brun eller grå) N = nulleder (oftest blå) PE = beskyttelsesleder (grøn/gul) K = kommunikationsledning (tilvalg) (kun L910S, L930S) Hvis du er i tvivl, skal du identificere ledninger- ne med en spændingstester og derefter afbry- de spændingen igen. Fase (L) og nulleder (N) tilsluttes tilslutningsklemmen, og jordledningen (PE) tilsluttes klemmen (E) (fig 55/56) Vigtigt: Ombytning af tilslutningerne fører senere til kortslutning i enheden eller i sikringsboksen. Hvis dette sker, skal de enkelte ledninger identificeres og monteres igen. I nettilførslen kan der naturligvis installeres en tænd/sluk- afbryder. Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere), skal hele lampen udskiftes Gruppeadfærd Via kommunikationsledningen (K) er det muligt at lave et internt STEINEL-gruppenetværk med L910S, L930S. Dette gør du ved at brække afdækningsfligen ud i tilslutningsrummet (fig42) Der kan maksimalt være 10 lamper i samme netværk. Kommunikationsledningens længde må maksimalt være 50 m. Den første lampe i en gruppe, der registrerer bevægelse, tænder hele gruppen. Hvis der ikke registreres yderligere bevægelser, efter at tidsindstillingen er udløbet, slukker den sidste lampe i en gruppe hele gruppen. Bemærk: – Der må ikke sættes spænding til kommu- nikationsledningen. Der må ikke omskiftes eksterne belastninger! – I gruppenetværket følger alle lamper de værdier, som er indstillet individuelt med DIP-kontakterne. – I testtilstand er gruppenetværk ikke muligt. 5 Montering

• Kontrollér alle komponenter for beskadigelser.

• Er produktet beskadiget, må det ikke tages i brug.

• Sørg ved montering af lampen for, at den fastgøres et sted uden vibrationer.

• Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægel- sesregistrering. Monteringstrin

• Afbryd strømforsyningen (fig 41)

• Afmærk borehuller (fig51)

• Bor huller, og sæt rawlplugs i (fig52)

• Sæt lukkeproppen i (kun L910)

• Montering ved skjult tilførselsledning (fig53)

• Sæt lampehuset på, og skru det fast med sikringsskruerne (fig57) Vigtigt: Kontrollér, at lampehuset er skruet korrekt fast.

6 Funktion Funktionerne kan indstilles for sensorvarianter- ne L910S, L930S. Fabriksindstilling: Alle DIP-kontakter OFF Efter installation kan lampen tages i brug. Alle forprogrammerede funktioner indstilles via DIP-kontakterne 1 til 6 (fig61) DIP 1: Eektlys OFF = sensordrift hovedlys/softstart ON = eektlys fra den indstillede skumrings- værdi, hovedlys via sensor DIP 2: Natsparetilstand eektlys OFF = eektlys TÆNDT hele natten ON = eektlys TÆNDT den halve nat afhængigt af den valgte position på DIP 1 DIP 3: Skumringsindstilling OFF = 20 lux ON = 2 lux DIP 4: Tidsindstilling OFF = 2 minutter ON = 15 minutter DIP 5: Testtilstand OFF = testtilstand slukket ON = testtilstand tændt (5 sekunder) Bemærk: Kommunikationen (tilvalgt gruppenetværk) til lamperne i netværket er slukket i testdrift. Kun den aktuelle lampe er i testdrift. De andre lam- per er fortsat i gruppetilstand. Forsinkelsestiden er på 8 sekunder. Lampen er i dagdrift. Manual override (4 h-tilstand) er ikke mulig i testdrift. DIP 6: Rækkeviddeindstilling OFF = 12 m (fig 62) ON = 5 m (fig 63) Hvis der monteres en tænd-/slukkontakt i netledningen, er følgende funktioner mulige foruden tænd og sluk: Permanent lys (fig 64)

1) Tænd permanent belysning:

Sluk og tænd 2×for kontakten. Lampen indstilles på 4 timers permanent belysning. Derefter skifter den automatisk tilbage til sensorstyring.

2) Sluk permanent belysning:

Sluk og tænd 1×for kontakten. Lampen slukker eller skifter til sensorstyring. Vigtigt: Tænd og sluk skal udføres inden for 0,2 til 1 sekund. Bemærk: Ved grupper i netværk sendes denne komman- do til alle tilsluttede lamper. 7 Vedligeholdelse/pleje Produktet er vedligeholdelsesfrit. Lampen kan i tilfælde af tilsmudsning rengøres med en fugtig klud (uden rengøringsmiddel). Vigtigt: Transformeren kan ikke udskiftes. 8 Bortskaelse Elapparater, tilbehør og emballage skal bortskaf- fes til miljøvenlig genvinding. Smid ikke elapparater ud sammen med hus- holdningsaaldet! Gælder kun for EU-lande: I henhold til det gældende europæiske direk- tiv om kasserede el- og elektronikapparater og dette direktivs implementering i national lovgiv- ning skal kasserede el-apparater indsamles se- parat og bortskaes til miljøvenlig genvinding.56 9 Producentgaranti Dette STEINEL-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøvekontrol. STEINEL garanterer for upå-klagelig beskaenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke.Garantien gælder kun, hvis den ikke-adskil-te enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.Reparationsservice:Når garantiperioden er udløbet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulig- hederne for reparation. PRODUCENT

Overvågningsvinkel L 910 S: 180° L 930 S: 140° Tidsindstilling L 910 S, L 930 S: 120 sek. - 15 min. Skumringsindstilling L 910 S, L 930 S: 2 - 20Lux Effektlys L910S, L930S: tilvalg via DIP-kontakt Lyskilde LED Kapslingsklasse IP 44 Beskyttelsesklasse L910S, L910: II L930S, L930: I Omgivelsestemperatur -20°C til +40°C Energieffektivitetsklasse Dette produkt indeholder en lyskilde i energieffektivitetsklasse L910S, L910: "E". L930S, L930: "D". 11 Driftsforstyrrelser Fejl Årsag Afhjælpning Lampe uden spænding n Sikring udløst, ikke slået til, ledning afbrudt n Kortslutning i nettilførslen n En eventuel netafbryder er slået fra n Slå sikring til, udskift, tænd tænd/sluk-kontakt, kontrollér ledning med en spændingstester n Kontrollér tilslutninger n Slå netafbryderen til Lampen tænder ikke n Der er valgt en forkert skumringsindstilling n Nettilslutning slukket n Sikring udløst n Indstilles på ny n Tænd n Slå sikring til, udskift, kontrollér evt. tilslutning Lampen slukker ikke n Konstant bevægelse i overvågningsområdet n Kontrollér området Lampen slukker ikke helt n Grundlys er valgt n Kontrollér DIP 1 og DIP 2 Lampen tændes, uden at der kan ses nogen bevægelse n Lampen er ikke fast monteret n Der var en bevægelse, som dog ikke blev set af iagttageren (bevægelse bag væg, et lille objekt har bevæget sig umiddelbart i nærheden af lampen etc.) n Monter huset, så det sidder fast n Kontrollér området58
