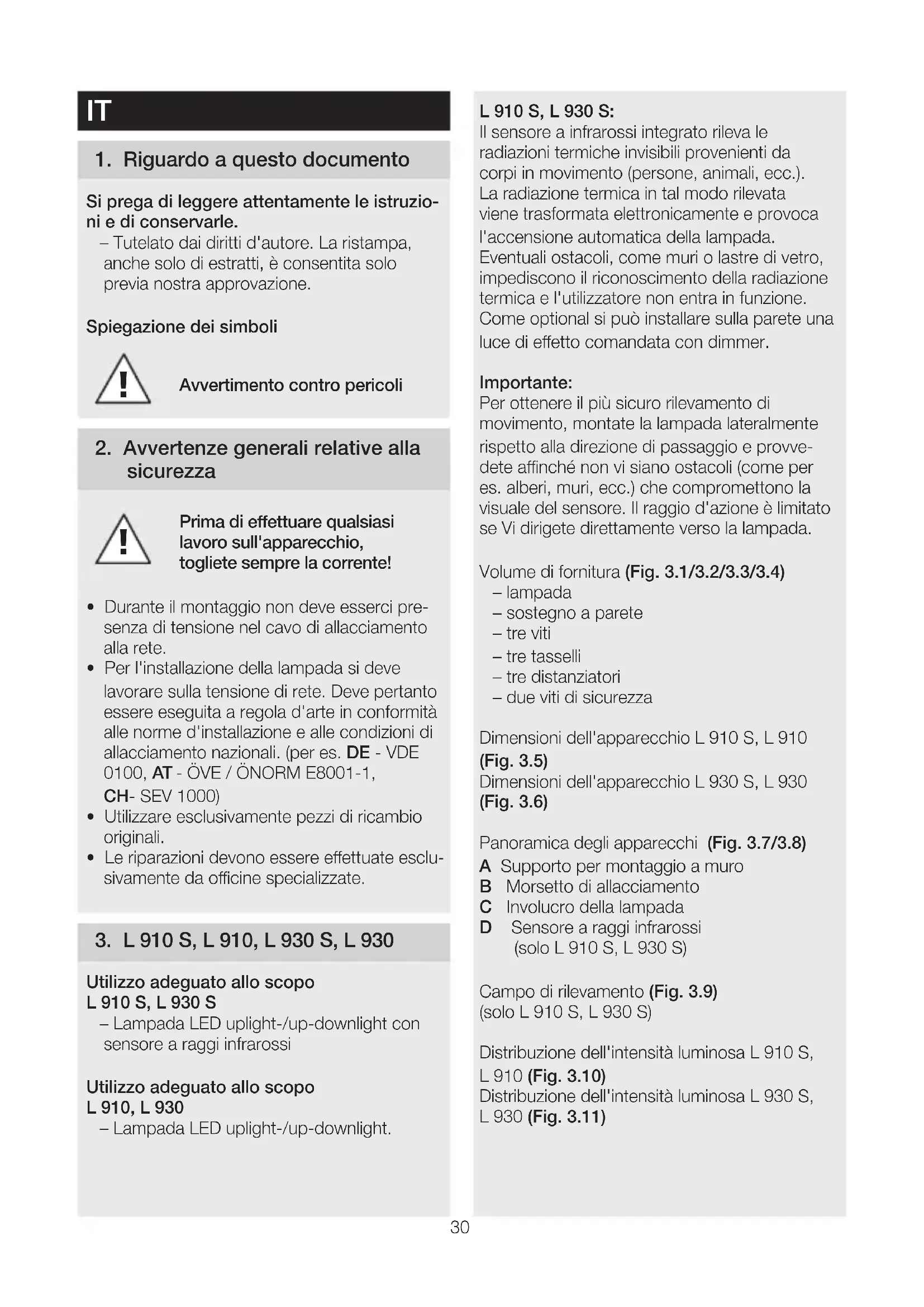

1 Riguardo a questo documento Si prega di leggere attentamente le istruzio- ni e di conservarle – Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. Spiegazione dei simboli

Avvertimento contro pericoli 2 Avvertenze generali relative alla sicurezza

Prima di eettuare qualsiasi lavoro sull'apparecchio, togliete sempre la corrente!

• Durante il montaggio non deve esserci pre- senza di tensione nel cavo di allacciamento alla rete.

• Per l'installazione della lampada si deve lavorare sulla tensione di rete. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. (per es. DE - VDE 0100, AT - ÖVE / ÖNORM E8001-1, CH- SEV 1000)

• Utilizzare esclusivamente pezzi di ricambio originali.

• Le riparazioni devono essere eettuate esclu- sivamente da ocine specializzate. 3 L910S, L910, L930S, L930 Utilizzo adeguato allo scopo L910S, L930S – Lampada LED uplight-/up-downlight con sensore a raggi infrarossi Utilizzo adeguato allo scopo L910, L930 – Lampada LED uplight-/up-downlight. L910S, L930S: Il sensore a infrarossi integrato rileva le radiazioni termiche invisibili provenienti da corpi in movimento (persone, animali, ecc.). La radiazione termica in tal modo rilevata viene trasformata elettronicamente e provoca l'accensione automatica della lampada. Eventuali ostacoli, come muri o lastre di vetro, impediscono il riconoscimento della radiazione termica e l'utilizzatore non entra in funzione. Come optional si può installare sulla parete una luce di eetto comandata con dimmer. Importante: Per ottenere il più sicuro rilevamento di movimento, montate la lampada lateralmente rispetto alla direzione di passaggio e provve- dete anché non vi siano ostacoli (come per es. alberi, muri, ecc.) che compromettono la visuale del sensore. Il raggio d'azione è limitato se Vi dirigete direttamente verso la lampada. Volume di fornitura (Fig 31/32/33/34) – lampada – sostegno a parete – tre viti – tre tasselli – tre distanziatori – due viti di sicurezza Dimensioni dell'apparecchio L910S, L910 (Fig 35) Dimensioni dell'apparecchio L930S, L930 (Fig 36) Panoramica degli apparecchi (Fig 37/38) A Supporto per montaggio a muro B Morsetto di allacciamento C Involucro della lampada D Sensore a raggi infrarossi (solo L910S, L930S) Campo di rilevamento (Fig 39) (solo L910S, L930S) Distribuzione dell'intensità luminosa L910S, L910 (Fig 310) Distribuzione dell'intensità luminosa L930S, L930 (Fig 311)31 4 Allacciamento elettrico Schema elettrico (Fig 41) Il cavo di collegamento alla rete ha 3 fili. L = filo di fase (di prevalenza nero, marrone o grigio) N = filo neutro (nella maggior parte dei casi blu) PE = conduttore di terra (verde/giallo) K = linea di comunicazione (optional) (solo L910S, L930S) In caso di dubbio occorre identificare le linee di alimentazione elettrica con un indicatore di ten- sione e poi disinserire nuovamente la tensione. Fase (L) e filo neutro (N) vengono collegati al morsetto di allacciamento, conduttore di terra (PE) al morsetto (E). (Fig 55/56) Importante: Uno scambio dei collegamenti provoca un suc- cessivo corto circuito nell'apparecchio o nella valvoliera. In questo caso le singole linee di alimentazione elettrica devono essere reidenti- ficate e quindi collegate a nuovo. Ovviamente nel cavo di collegamento alla rete può essere installato un interruttore di rete per l'accensione e lo spegnimento. La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada. Comportamento in gruppo Attraverso la linea di comunicazione (K) è pos- sibile un collegamento in rete interno di gruppi STEINEL di L910S, L930S. A tale scopo staccare la linguetta di copertura che si trova nel vano cablaggi. (Fig42) Si possono collegare tra loro in rete fino a 10lampade. La lunghezza massima della linea di comunicazione è di 50 m. La prima lampada di un gruppo che rileva movimento accende l'intero gruppo. Se dopo la scadenza del periodo di accensione non viene rilevato nessun altro movimento, l'ultima lampada di un gruppo che rileva movimento spegne l'intero gruppo. Avvertenza: – La linea di comunicazione non deve essere messa sotto tensione. Non si devono attivare carichi esterni! – All'interno del collegamento in rete di gruppi tutte le lampade seguono i loro valori impo- stati individualmente tramite interruttori DIP. – Nella modalità test non è possibile un colle- gamento in rete di gruppi. 5 Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.

• In caso di danni non mettere in funzione il prodotto.

• Nel montaggio della lampada si deve provvedere a fissarla in modo tale che non si generino vibrazioni.

• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento. Fasi di montaggio

• Staccare l'alimentazione di corrente (Fig 41)

• Segnare i punti in cui si eettueranno i fori (Fig 51)

• Eettuare i fori e inserire i tasselli (Fig 52)

• Inserire il tappo di tenuta (solo L910)

• Montaggio nel caso di conduttore incassato (Fig53)

• Montaggio nel caso di conduttore in super- ficie (Fig54)

• Collegare il cavo di allacciamento – Collegare il conduttore di terra (PE) sul morsetto (E) (L910S, L910) (Fig 55) – Collegare il conduttore di terra (PE) della linea di collegamento al morsetto WAGO (L930S, L930) (Fig 56)

• Eettuare le dovute impostazioni ➜ "6 Funzionamento"

• Applicare l'involucro della lampada e avvitar- lo con viti di sicurezza (Fig 57) IT32 Importante: Accertarsi che l'involucro della lampada sia ben avvitato.

• Attivare l'alimentazione di corrente (Fig 57) 6 Funzionamento Le funzioni possono essere impostate per le varianti di sensore L910S, L930S. Impostazione da parte del costruttore: tutti gli interruttori DIP sono spenti Dopo l'installazione la lampada può essere messa in funzione. Tutte le funzioni prece- dentemente programmate vengono eettuate tarmite gli interruttori DIP da 1 a 6. (Fig61) DIP 1: luce di eetto OFF = modalità sensore luce principale/ accensione graduale della luce ON = luce di eetto a partire dal valore cre- puscolare impostato, luce principale tramite sensore DIP 2: modalità risparmio di notte luce di eetto OFF = luce di eetto ON tutta la notte ON = luce di eetto ON per metà notte in funzione della posizione scelta in DIP 1 DIP 3: regolazione crepuscolare OFF = 20 Lux ON = 2 Lux DIP 4: regolazione del periodo di accen- sione OFF = 2 minuti ON = 15 minuti DIP 5: modalità test OFF = modalità di test disattivata ON = modalità di test attivata (5 secondi) Avvertenza: Nella modalità di test la comunicazione (collegamento in rete optional di gruppi) con le lampade collegate in rete è disattivata. Solo la lampada attuale si trova nella modalità di test. Le altre lampade continuano a trovarsi nella modalità gruppi. Il tempo di ritardo è di 8 secondi. La lampada si trova nella modalità di funzionamento con luce diurna. Manual Override (modalità 4 ore) non è possibile nella modalità test. DIP 6: regolazione del raggio d'azione OFF = 12 m (Fig 62) ON = 5 m (Fig 63) Se viene montato un interruttore di rete nella li- nea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni: Funzionamento a luce continua (Fig 64)

1) Accensione della luce continua:

interruttore 2×OFF e ON. La lampada viene impostata su luce continua per 4 ore. Dopo questo periodo di tempo la lampada passa di nuovo automaticamente alla modalità sensore.

2) Disattivazione della funzione luce

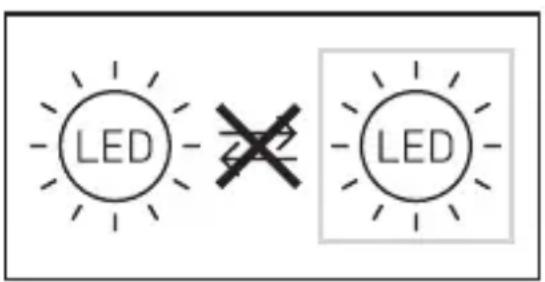

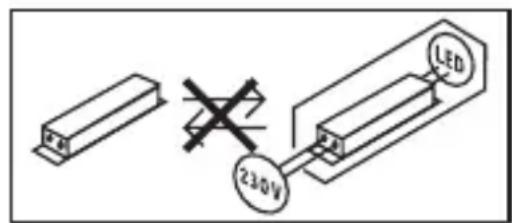

continua: interruttore 1×OFF e ON. La lampada si spegne, ossia passa al funzionamento con sensore. Importante: I comandi devono essere eseguiti entro 0,2 - 1 secondo. Avvertenza: Nel caso di collegamento di gruppi questo comando viene inoltrato a tutte le lampade allacciate. 7 Cura/Manutenzione Il prodotto non necessita di manutenzione. In caso di imbrattamento si può pulire la lam- pada con un panno umido (senza impiegare detergenti). Importante: l'apparecchio non è sostituibile.33 8 Smaltimento Apparecchi elettrici, accessori e materiali d'im- ballaggio devono essere consegnati a un centro di riciclaggio riconosciuto. Non gettate gli apparecchi elettrici assieme ai rifiuti domestici! Solo per paesi UE: conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto. 9 Garanzia del produttore Questo prodotto STEINEL viene costruito con la massima cura, con controlli di funzionamento e del grado di sicurezza in conformità alle norme vigenti in materia; vengono poi eettuati collaudi con prove a campione. STEINEL si assume la responsabilità di una fabbricazione ed un funzionamento perfetti. La garanzia si estende a 36mesi ed inizia il giorno d'acquisto da parte dell'utilizzatore finale. Noi eliminiamo difetti riconducibili al materiale o alla fabbricazione; la prestazione della garanzia consiste a nostra discrezione nella riparazione o nella sostituzione dei pezzi difettosi. Il diritto alla prestazione di ga- ranzia viene a decadere in caso di danni a pezzi soggetti ad usura nonché in caso di danni o difetti che sono da ricondurre ad un trattamento inadeguato o ad una cattiva manutenzione. Sono esclusi dal diritto di garanzia gli ulteriori danni conseguenti che si verificano su oggetti estranei. La garanzia viene prestata solo se l'apparecchio viene inviato non smontato, ben imballato e accompagnato da una breve descrizione del difetto e dallo scontrino o dalla fattura (in cui siano indicati la data dell'acquisto e il timbro del rivenditore), al centro di assistenza competente. Centro assistenza riparazioni: Dopo la scadenza del periodo di garanzia o in caso di difetti per i quali non si ha diritto alla prestazione di garanzia, siete pregati di rivolgerVi al centro di assistenza più vicino per informarVi sulla possibilità di riparazione. DI GARANZIA

) 0,30W Temperatura del colore 3.000 K (bianco caldo) Indice di resa cromatica R

=82 Durata utile media misurata L70B50 a 25°C: >60.000ore Consistenza del colore SDCM Valore iniziale: 3 Distribuzione dell'intensità luminosa L910 LumEdit 202106230910_L910_Manuell_Muster10_LED_LP_mit_Geh Polardiagramm
