NAVODILA ZA UPORABO L 910 LED STEINEL

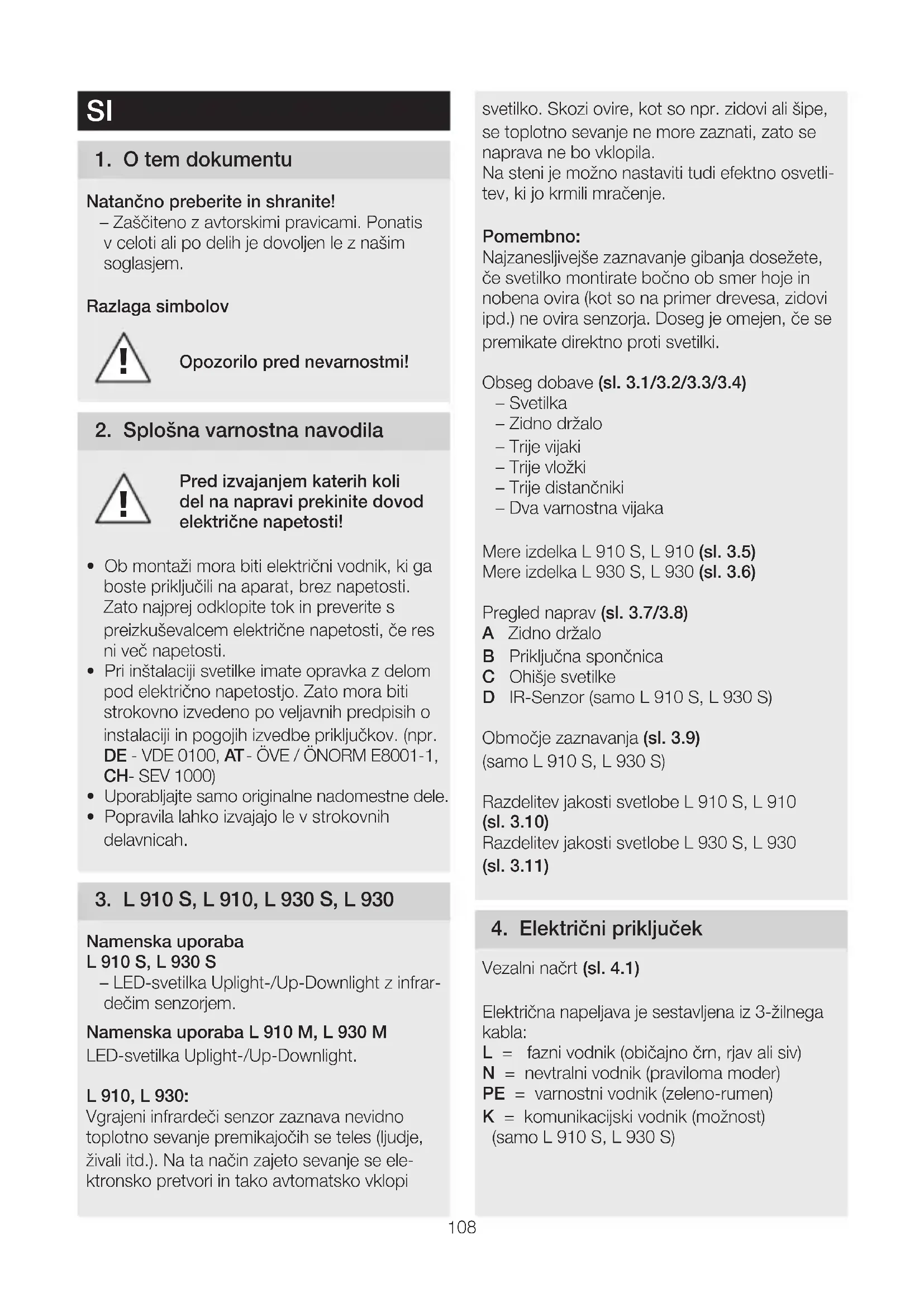

• Ob montaži mora biti električni vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem električne napetosti, če res ni več napetosti.

• Popravila lahko izvajajo le v strokovnih delavnicah. 3 L910S, L910, L930S, L930 Namenska uporaba L910S, L930S – LED-svetilka Uplight-/Up-Downlight z infrar- dečim senzorjem. Namenska uporaba L910M, L930M LED-svetilka Uplight-/Up-Downlight. L910, L930: Vgrajeni infrardeči senzor zaznava nevidno toplotno sevanje premikajočih se teles (ljudje, živali itd.). Na ta način zajeto sevanje se ele- ktronsko pretvori in tako avtomatsko vklopi svetilko. Skozi ovire, kot so npr. zidovi ali šipe, se toplotno sevanje ne more zaznati, zato se naprava ne bo vklopila. Na steni je možno nastaviti tudi efektno osvetli- tev, ki jo krmili mračenje. Pomembno: Najzanesljivejše zaznavanje gibanja dosežete, če svetilko montirate bočno ob smer hoje in nobena ovira (kot so na primer drevesa, zidovi ipd.) ne ovira senzorja. Doseg je omejen, če se premikate direktno proti svetilki. Obseg dobave (sl 31/32/33/34) – Svetilka – Zidno držalo – Trije vijaki – Trije vložki – Trije distančniki – Dva varnostna vijaka Mere izdelka L910S, L910 (sl 35) Mere izdelka L930S, L930 (sl 36) Pregled naprav (sl 37/38) A Zidno držalo B Priključna spončnica C Ohišje svetilke D IR-Senzor (samoL910S, L930S) Območje zaznavanja (sl39) (samoL910S, L930S) Razdelitev jakosti svetlobe L910S, L910 (sl 310) Razdelitev jakosti svetlobe L930S, L930 (sl 311) 4 Električni priključek Vezalni načrt (sl 41) Električna napeljava je sestavljena iz 3-žilnega kabla: L = fazni vodnik (običajno črn, rjav ali siv) N = nevtralni vodnik (praviloma moder) PE = varnostni vodnik (zeleno-rumen) K = komunikacijski vodnik (možnost) (samo L910S, L930S)109 V primeru dvoma morate napeljave identificirati z indikatorjem napetosti; nato ga ponovno preklopite na stanje brez napetosti. Fazo (L) in nevtralni vodnik (N) priključite na priključno sponko, zaščitni vodnik (PE) pa na sponko (E). (Sl 55/56) Pomembno: Pomešanje priključkov lahko privede kasneje v aparatu ali električni omarici do kratkega stika. V tem primeru morate vse napeljave znova identificirati in na novo povezati. Na omrežni kabel lahko seveda inštalirate omrežno stikalo za vklop in izklop. Vira svetlobe v tej svetilki ne morete zamenjati; če je treba zamenjati vir svetlobe (npr. ob koncu uporabne dobe), morate zamenjati celo svetilko. Skupinsko vedenje Prek komunikacijskega voda (K) je možna interna skupinska povezava v omrežje STEINEL med L910S, L930S. V ta namen odlomite prekrivno zaplato v priključnem delu. (Sl42) V omrežje lahko povežete maks. 10 svetilk. Najdaljša dolžina komunikacijske napeljave je lahko 50 m. Prva svetilka skupine, ki zazna gibanje, VKLOPI celotno skupino. Če po poteku nastavljenega časa ni zaznanih dodatnih gibanj, zadnja svetil- ka v skupini IZKLOPI celotno skupino. Napotek: – Komunikacijska napeljava ne sme biti obremenjena z napetostjo. Ne priklopite zunanjih bremen! – Znotraj skupinskega omrežja sledijo vse svetilke svojim individualnim vrednostim, nastavljenim na stikalu DIP. – V testnem načinu skupinsko omrežje ni možno. 5 Montaža

• Preverite vse sklope, ali so poškodovani.

• Poškodovanega izdelka ne uporabljajte.

• Vklopite oskrbo z energijo (sl 57) 6 Delovanje Funkcije se lahko nastavijo za različice senzor- jev L910S, L930S. Tovarniška nastavitev: vsa stikala DIP na IZKLOP (OFF) Potem ko ste jo priključili in montirali, je svetilka pripravljena na obratovanje. Vse predprogra- mirane funkcije se izvajajo prek stikal DIP 1-6. (Sl61) DIP 1: Efektna osvetlitev IZKLOP (OFF) = Senzorsko delovanje glavna luč/mehki začetek VKLOP (ON) = Efektna osvetlitev od nastav- ljene vrednosti mračenja, glavna luč prek senzorja SI110 DIP 2: Nočni varčevalni način efektna osvetlitev IZKLOP (OFF) = Efektna osvetlitev VKLOP vso noč VKLOP (ON) = Efektna osvetlitev VKLOP pol noči v odvisnosti od položaja, izbranega na DIP 1 DIP 3: Nastavitev zatemnitve IZKLOP (OFF) = 20 luksov VKLOP (ON) = 2 luksa DIP 4: Nastavitev časa IZKLOP (OFF) = 2 minuti VKLOP (ON) = 15 minut DIP 5: Testni način IZKLOP (OFF) = Testni način izključen VKLOP (ON) = Testni način vključen (5 sekund) Napotek: Komunikacija (možno skupinsko omrežje) sve- tilk, ki bodo povezane v omrežje, je v testnem delovanju izključeno. V testnem delovanju je le aktualna svetilka. Druge svetilke so še naprej v skupinskem načinu. Zakasnitveni čas je 8s. Svetilka je v dnevnem obratovanju. Ročna preglasitev (Override) (4h-način) v testnem obratovanju ni možno. DIP 6: Nastavitev dosega IZKLOP (OFF) = 12 m (sl 62) VKLOP (ON) = 5 m (sl 63) V primeru namestitve stikala v omrežno napeljavo so ob funkcijah VKLOPA in IZKLOPA možne sledeče funkcije: Stalna osvetlitev (sl 64)

1) Nastavitev stalne osvetlitve:

Stikalo 2×IZKL. in VKL. Svetilka je za 4 ure vklopljena na trajno osvetlitev. Po tem se samo- dejno spet preklopi v delovanje senzorja.

2) Izklapljanje stalne osvetlitve:

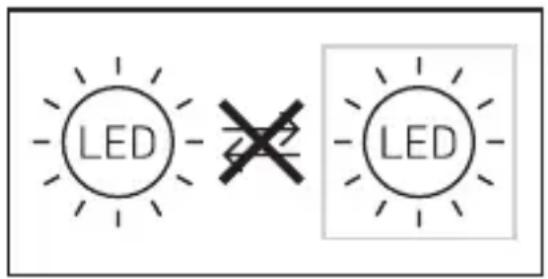

Stikalo 1×IZKL. in VKL. Svetilka ugasne oziroma preklopi v senzorsko delovanje. Pomembno: Stikalni postopki morajo biti izvedeni v območju od 0,2 do 1 sekunde. Napotek: Pri skupinskem omrežju se ta ukaz preda vsem priključenim svetilkam. 7 Vzdrževanje in nega Izdelka ni treba vzdrževati. Če je svetilka umazana, jo očistite z vlažno krpo (brez čistil). Pomembno: Krmilna naprava ni zamenljiva. 8 Odstranjevanje Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno obdelavo. Električnih aparatov ne odstranjujte s hišnimi odpadki! Samo za EU-države: V skladu z veljavno Evropsko direktivo o izrab- ljenih električnih in elektronskih aparatih in nje- nim prenosom v nacionalno zakonodajo je ele- ktrične aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno po- novno obdelavo. 9 Garancija proizvajalca Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. STEINEL daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjklji- vosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po111 naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene.Garancija bo odobrena v primeru, da pošljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.Servis za popravila:Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila. PROIZVAJALCA

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Doseg zaznavanja L 910 S, L 930S: 12mKot zaznavanja L 910 S: 180°L 930 S: 140°Nastavitev časa L 910 S, L 930 S: 120 sek. - 15 min. SI112 Nastavitev zatemnitve L 910 S, L 930 S: 2 - 20luksov Efektna osvetlitev L910S, L930S: izbirno prek stikala DIP Sijalke LED Vrsta zaščite IP 44 Razred zaščite L910S, L910: II L930S, L930: I Temperatura okolice -20°C do +40°C Razred energetske učinkovitosti Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti L910S, L910: „E“. L930S, L930: „D“. 11 Motnje delovanja Motnja Vzrok Pomoč Svetilka brez napetosti n Varovalka se je sprožila, ni vklopljena, povezava je prekinjena. n Kratki stik v električnem omrežju n Morebitno prisotno omrežno stikalo je izklopljeno n Vklopite, zamenjajte varovalko, vklopite omrežno stikalo, preverite vod z indikatorjem napetosti n Preverite priključke n Vklopite omrežno stikalo Svetilka se ne vklopi n Nastavitev zatemnitve je napačno izbrana n Omrežno stikalo je IZKLOPLJENO n Varovalka se je sprožila n ponovno nastavite n vklopite n Vklopite, zamenjajte varovalko, po potrebi preverite priključek Svetilka se ne izklopi n stalno premikanje na področju zajemanja n Preverite področje Svetilka se ne izklopi v celoti n izbrana osnovna osvetlitev n Preverite DIP 1 in DIP 2 Svetilka se vklopi brez zaz- nanega gibanja n Svetilka ni dovolj čvrsto nameščena n Premikanje je obstajalo, toda opazovalec ga ni prepoznal (premikanje za steno, premikanje majhnega predmeta čisto v bližini svetilke, itd.) n Ohišje trdno montirajte n Preverite področje113
