MANUAL DE UTILIZARE L 910 LED STEINEL

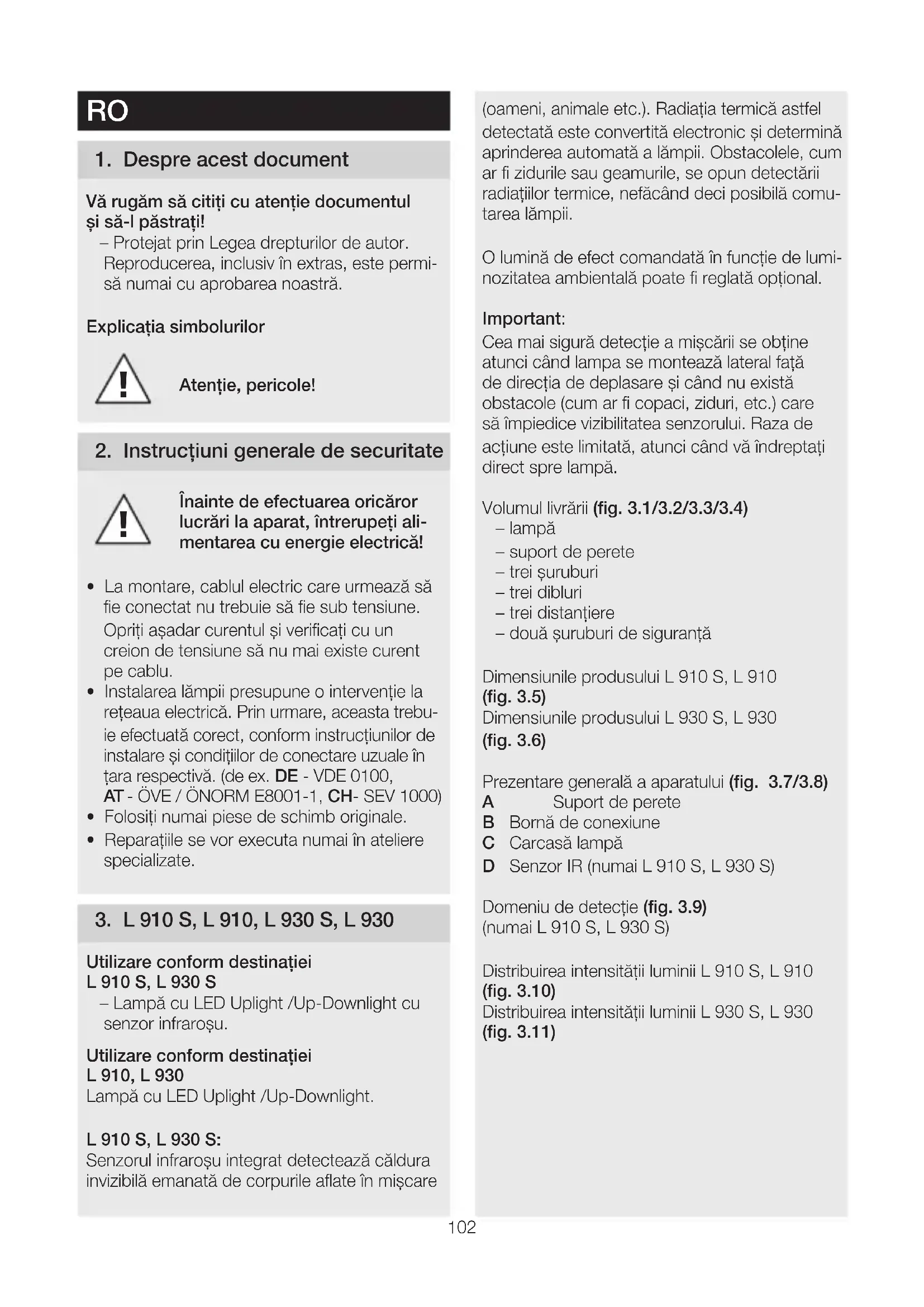

1 Despre acest document Vă rugăm să citiţi cu atenţie documentul şi să-l păstraţi! – Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permi- să numai cu aprobarea noastră. Explicaţia simbolurilor

Atenţie, pericole! 2 Instrucţiuni generale de securitate

Înainte de efectuarea oricăror lucrări la aparat, întrerupeţi ali- mentarea cu energie electrică!

• La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub tensiune. Opriţi aşadar curentul şi verificaţi cu un creion de tensiune să nu mai existe curent pe cablu.

• Instalarea lămpii presupune o intervenţie la reţeaua electrică. Prin urmare, aceasta trebu- ie efectuată corect, conform instrucţiunilor de instalare şi condiţiilor de conectare uzuale în ţara respectivă. (de ex. DE - VDE 0100, AT - ÖVE / ÖNORM E8001-1, CH- SEV 1000)

• Folosiţi numai piese de schimb originale.

• Reparaţiile se vor executa numai în ateliere specializate. 3 L910S, L910, L930S, L930 Utilizare conform destinaţiei L910S, L930S – Lampă cu LED Uplight /Up-Downlight cu senzor infraroşu. Utilizare conform destinaţiei L910, L930 Lampă cu LED Uplight /Up-Downlight. L910S, L930S: Senzorul infraroşu integrat detectează căldura invizibilă emanată de corpurile aflate în mişcare (oameni, animale etc.). Radiaţia termică astfel detectată este convertită electronic şi determină aprinderea automată a lămpii. Obstacolele, cum ar fi zidurile sau geamurile, se opun detectării radiaţiilor termice, nefăcând deci posibilă comu- tarea lămpii. O lumină de efect comandată în funcţie de lumi- nozitatea ambientală poate fi reglată opţional. Important: Cea mai sigură detecţie a mişcării se obţine atunci când lampa se montează lateral faţă de direcţia de deplasare şi când nu există obstacole (cum ar fi copaci, ziduri, etc.) care să împiedice vizibilitatea senzorului. Raza de acţiune este limitată, atunci când vă îndreptaţi direct spre lampă. Volumul livrării (fig 31/32/33/34) – lampă – suport de perete – trei şuruburi – trei dibluri – trei distanţiere – două şuruburi de siguranţă Dimensiunile produsului L910S, L910 (fig35) Dimensiunile produsului L930S, L930 (fig36) Prezentare generală a aparatului (fig 37/38) A Suport de perete B Bornă de conexiune C Carcasă lampă D Senzor IR (numai L910S, L930S) Domeniu de detecţie (fig 39) (numai L910S, L930S) Distribuirea intensităţii luminii L910S, L910 (fig 310) Distribuirea intensităţii luminii L930S, L930 (fig 311)103 4 Conexiune electrică Schemă de conexiuni (fig 41) Circuitul de alimentare este format dintr-un cablu cu 3 fire: L = conductor de fază (de obicei negru, maro sau gri) N = conductor neutru (de obicei albastru) PE = conductor de protecţie (verde/galben) K = cablu de comunicare (opţional) (numai L910S, L930S) Dacă aveţi îndoieli, trebuie să identificaţi conductorii cu ajutorul unui creion de tensiune. După aceea ei trebuie scoşi din nou de sub tensiune. Faza (L) şi conductorul neutru (N) se conectează la blocul terminal, conductorul de protecţie (PE) se conectează la borna (E). (fig 55/56) Important: Inversarea conexiunilor duce la scurtcircuit la aparat sau la tabloul de siguranţe. În acest caz trebuie identificat din nou fiecare cablu şi ulterior refăcute conexiunile corecte. Pe cablul de alimentare se poate monta bineînţeles un întrerupător de reţea pentru activare şi dezactivare. Sursa de lumină a acestei lămpi nu se poate înlocui; în cazul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viaţă), trebuie înlocuită întreaga lampă. Comportament de grup Prin intermediul cablului de comunicare (K) este posibilă o interconectare internă STEINEL a lămpilor L910S, L930S. Pentru aceasta des- prindeţi clapa de protecţie din zona conexiunii. (fig42) Se pot interconecta maximum 10 lămpi. Lungimea maximă a cablului de comunicare este de 50 m. Prima lampă dintr-un grup care detectează mişcarea comută întregul grup pe APRINS. Dacă după expirarea duratei de temporizare setate nu se mai detectează nicio mişcare, ultima lampă a unui grup comută întregul grup pe STINS. Indicaţie: – Cablul de date nu trebuie să fie sub tensiune. Nu comutaţi sarcini externe! – În interiorul reţelei de lămpi interconectate, toate lămpile se reglează pe valorile setate individual de dvs. prin întrerupătoarele DIP. – În modul Test nu este posibilă interconec- tarea. 5 Montaj

• Verificaţi toate componentele pentru a constata dacă prezintă deteriorări.

• Nu puneţi în funcţiune produsul dacă prezin- tă deteriorări.

• La montarea lămpii trebuie avut grijă să nu fie supusă trepidațiilor.

• Alegeţi un loc adecvat pentru montare, ţinând cont de raza de acţiune şi de detec- tarea mişcării. Etapele montării

• Opriţi alimentarea cu curent (fig 41)

• Marcaţi locul unde vor fi găurile (fig51)

• Faceţi găurile şi introduceţi diblurile (fig52)

• Introducerea buşonului de etanşare (numai L910)

• Montare cu cablul sub tencuială (fig53)

• Montare cu cablul pe tencuială (fig54)

• Racordaţi cablul de conexiune – Racordaţi conductorul de protecţie (PE) la borna (E) (L910S, L910) (fig 55) – Racordaţi conductorul de protecţie (PE) al cablului de alimentare la borna WAGO (L930S, L930) (fig 56)

• Realizaţi reglajele ➜ "6 Funcţionarea"

• Poziţionaţi carcasa lămpii şi fixaţi-o cu şuruburile de siguranţă (fig57) Important: Asiguraţi-vă că carcasa lămpii este bine fixată în şuruburi.

• Porniţi alimentarea cu curent (fig57) RO104 6 Funcţionarea Funcţiile se pot seta pentru variantele de senzor L910S, L930S. Configuraţia din fabrică: toate întrerupătoa- rele DIP OFF După instalare, lampa poate fi pusă în funcţiu- ne. Toate funcţiile pre-programate se realizează prin întrerupătoarele DIP 1-6. (fig61) DIP 1: lumină de efect OFF = regim cu senzor - lumină principală/ pornire lină ON = lumină de efect începând de la lumi- nozitatea ambientală aleasă, lumină principală prin intermediul senzorului DIP 2: mod nocturn de economisire, lumină de efect OFF = lumină de efect PORNITĂ toată noaptea ON = lumină de efect PORNITĂ jumătate din noapte, în funcţie de poziţia selectată cu întrerupătorul DIP 1 DIP 3: luminozitate de comutare OFF = 20 lucşi ON = 2 lucşi DIP 4: temporizare OFF = 2 minute ON = 15 minute DIP 5: mod Test OFF = mod Test oprit ON = mod Test pornit (5 secunde) Indicaţie: Comunicarea (interconectarea opţională) cu lămpile din reţea este oprită în modul Test. Numai lampa actuală se află în modul Test. Celelalte lămpi se află în continuare în modul Interconectare. Durata de temporizare este de 8secunde. Lampa se află în regim diurn. Manual Override (modul 4h) nu este posibil în modul Test. DIP 6: reglarea razei de acţiune OFF = 12 m (fig 62) ON = 5 m (fig 63) Dacă se montează în circuit şi un întrerupă- tor de la reţea, pe lângă funcţiile simple de conectare şi deconectare mai sunt disponibile şi următoarele funcţii: Regim de iluminat continuu (fig 64)

1) Aprinderea luminii continue:

Apăsaţi pe întrerupător de 2×STINGERE şi APRINDERE. Lampa rămâne aprinsă în perma- nenţă timp de 4 ore. Ulterior revine la regimul de funcţionare cu senzor.

2) Stingerea luminii continue:

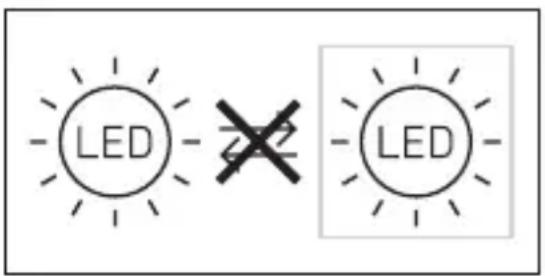

Întrerupător 1×STINGERE şi APRINDERE. Lampa se stinge, respectiv trece în regimul de funcţionare cu senzor. Important: Operaţiile de comutare trebuie efectuate în intervalul de 0,2 - 1secundă. Indicaţie: În cazul în care lămpile sunt interconectate, această comandă este dată tuturor lămpilor conectate. 7 Întreţinere/îngrijire Produsul nu necesită lucrări de întreţinere. În caz de murdărire, lampa poate fi curăţată cu o lavetă umedă (fără detergent). Important: Aparatul de comandă nu se poate înlocui.105 8 Evacuarea ca deşeu Aparatele electrice, accesoriile şi ambalajele trebuie să facă obiectul unei reciclări ecologice. Nu aruncaţi aparatele electrice la gunoiul menajer! Numai pentru ţările UE: În conformitate cu directiva europeană privind eliminarea deşeurilor electrice şi electronice în vigoare şi transpunerii ei în legislaţia naţiona-lă, aparatele electrice care nu mai pot fi utili-zate trebuie să fie colectate separat şi să facă obiectul unei reciclări ecologice. 9 Garanţia de producător Acest produs STEINEL a fost fabricat cu maximă atenţie, verificat din punctul de vedere al funcţionării şi al siguranţei şi supus unor con-troale aleatorii. STEINEL garantează structura şi funcţionarea ireproşabilă a acestui produs. Termenul de garanţie este de 36 de luni şi începe de la data vânzării produsului către con-sumator. Garanţia acoperă deficienţele bazate pe defecte de material şi fabricaţie. Îndeplinirea garanţiei se realizează prin repararea sau înlo-cuirea pieselor defecte, conform opţiunii noas-tre. Garanţia nu se aplică pieselor de uzură şi nici deteriorărilor sau deficienţelor cauzate de utilizarea sau întreţinerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte.Garanţia este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defecţiunii, cu bonul de casă sau cu factura (cu data cumpărării şi cu ştampila distribuitorului).Reparaţii şi post-garanţie:După ieşirea din termenul de garanţie sau în cazul defecţiunilor pentru care nu beneficiaţi de reparaţii în garanţie, informaţi-vă cu privire la posibilitatea reparaţiei la centrul de service cel mai apropiat. PRODUCĂTORULUI

=82 Durata medie de viaţă nominală L70B50 la 25°C: >60.000ore Consistenţa culorii SDCM Valoare iniţială: 3 Distribuirea intensităţii luminii L910 LumEdit 202106230910_L910_Manuell_Muster10_LED_LP_mit_Geh Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Rază de detecţie L 910 S, L 930S: 12m Unghi de detecţie L 910 S: 180° L 930 S: 140° Temporizare L 910 S, L 930 S: 120 sec. - 15 min. Setarea luminozităţii de co- mutare L 910 S, L 930 S: 2 - 20lucşi Lumină de efect L910S, L930S: opţional prin întrerupător DIP Sursă de lumină LED Grad de protecţie IP 44 Clasă de protecţie L910S, L910: II L930S, L930: I Temperatură ambiantă -20°C până la +40°C107

Clasa de eficienţă energetică Acest produs conţine o sursă de lumină din clasa de eficienţă energetică L910S, L910: „E“. L930S, L930: „D“. 11 Defecţiuni în funcţionare Defecţiune Cauză Remediu Lampă fără tensiune n Siguranţa a declanșat, aparat neconectat, cablu întrerupt n Scurtcircuit în cablul de reţea n Întrerupătorul de reţea eventual existent este decuplat n Cuplaţi siguranţa, înlocuiţi-o, cuplaţi întrerupătorul de reţea, verificaţi cablul cu ajutorul unui creion de tensiune n Verificaţi conexiunile n Cuplaţi întrerupătorul de reţea Lampa nu se aprinde n Reglarea luminozităţii de comutare este incorectă n Întrerupător de reţea OPRIT n Siguranţa a declanșat n Reglaţi din nou n Porniţi n Cuplaţi siguranţa, înlocuiţi-o, eventual verificaţi legătura Lampa nu se stinge n Mișcare continuă în aria de detecţie n Controlaţi zona Lampa nu se stinge complet n Este selectată lumina de veghe n Verificaţi DIP 1 și DIP 2 Lampa se aprinde fără a exi- sta o mişcare aparentă n Lampa n-a fost fixată bine la montare n A avut loc mișcare, dar nu a fost sesizată de observator (mișcare în spatele unui perete, mișcarea unui obiect mic în imediata apropiere a lămpii, etc.) n Montaţi carcasa așa încât să nu se deplaseze n Controlaţi zona108
