用户手册 PR 300HV2S HILTI

• 警告！在使用本产品之前，请确保您已阅读并理解产品随附的操作说明，包括说明、安全和警告通知、插图和规格。尤其要熟悉所有说明、安全和警告通知、插图、规格、组件和功能。否则可能会导致触电、火灾和/或严重伤害的风险。保存操作说明，包括所有说明、安全和警告通知，以供以后使用。
• 产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照说明使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。
• 随附的操作说明符合印刷时的最新技术水平。始终在 Hilti 产品页面上在线查找最新版本。为此，请点击这些操作说明中标有符号的链接或二维码。
• 仅将产品连同本操作说明一起交给他人。

1.2 使用符号的说明

1.2.1 警告

警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：

-危险-

危险！

▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。

警告

警告！

▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。

-小心-

小心！

▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。

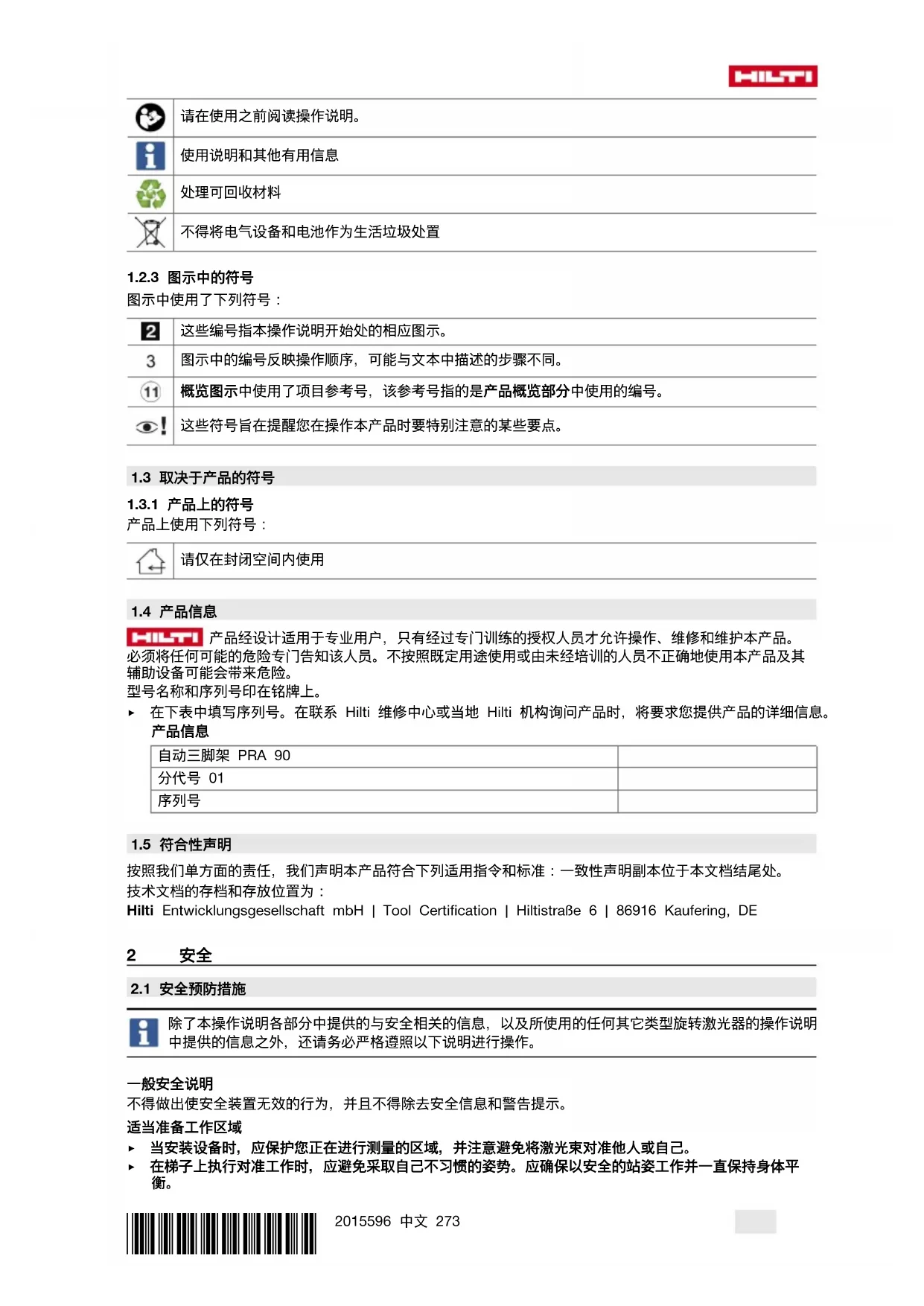

1.2.2 文档中的符号

本文档中使用下列符号：

请在使用之前阅读操作说明。

使用说明和其他有用信息

处理可回收材料

不得将电气设备和电池作为生活垃圾处置

1.2.3 图示中的符号

图示中使用了下列符号：

3

这些编号指本操作说明开始处的相应图示。

图示中的编号反映操作顺序，可能与文本中描述的步骤不同。

概览图示中使用了项目参考号，该参考号指的是产品概览部分中使用的编号。

这些符号旨在提醒您在操作本产品时要特别注意的某些要点。

1.3 取决于产品的符号

1.3.1 产品上的符号

产品上使用下列符号：

请仅在封闭空间内使用

1.4 产品信息

产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其辅助设备可能会带来危险。

型号名称和序列号印在铭牌上。

在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息

自动三脚架 PRA 90
分代号 01
序列号

1.5 符合性声明

按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。

技术文档的存档和存放位置为：

除了本操作说明各部分中提供的与安全相关的信息，以及所使用的任何其它类型旋转激光器的操作说明中提供的信息之外，还请务必严格遵照以下说明进行操作。

一般安全说明

不得做出使安全装置无效的行为，并且不得除去安全信息和警告提示。

适当准备工作区域

当安装设备时，应保护您正在进行测量的区域，并注意避免将激光束对准他人或自己。
在梯子上执行对准工作时，应避免采取自己不习惯的姿势。应确保以安全的站姿工作并一直保持身体平衡。

HILTI

▶ 确保将工具安放在稳定的水平面上 (不要使其受到振动)。
- 使用工具时不要超过其规定的限值。
安放或使用三脚架时，请注意确保身体没有任何部位处于三脚架下方。
不要将三脚架用作升举器或辅助提升工具。
不要让儿童靠近。让其他闲杂人等远离工作区域。
在密闭空间（室内房间）内安放三脚架时，应检查支撑三脚架的地板是否合适，否则，三脚架可能在地板上留下划痕。

电磁兼容性

尽管该设备符合适用指令的严格要求，但Hilti不能完全排除强大的电磁辐射对设备造成干扰，从而可能导致不正确运行的可能性。当在这样的条件下工作或当您对结果不能确定时，可通过采用其它手段进行测量以检查工具的精度。同样地，Hilti也不能排除本设备干扰其它设备（例如飞机导航设备）的可能性。

一般性安全措施

在使用之前应检查设备的状态。如果发现设备损坏，应将其送至喜利得服务中心进行维修。
请务必确保 PRA 90 螺杆远离任何类型的物体，包括身体部位或灰尘。
不要将手指或身体的其它部位放入三脚架支腿的管中或可能导致受伤的其它位置。
虽然设备设计用于条件苛刻的施工现场，但仍应像对待其它电气设备那样小心使用。
尽管本设备已经采取了防潮措施，但每次都必须将其擦干后才能放入工具箱。
▶ 连接至电源时，请仅使用交流适配器。
▶ 确保设备和交流适配器不会成为可能导致绊倒或人身伤害风险的障碍物。
▶ 确保工作场所保持良好照明。
定期检查加长电缆，如果发现损坏，则更换它们。如果在工作过程中，加长电缆或交流适配器损坏，则请勿触摸交流适配器。将电源线插头从电源插座上断开。损坏的电源线或加长电缆会导致电击危险。
避免人体接触接地表面，如管道、散热片、炊具、炉灶和冰箱。如果您的身体接地，会增加电击危险。
不要将电源线暴露在高温、油或锋利边缘下。
当交流适配器脏污或潮湿时，切勿使用它。在不利条件下，吸附到交流适配器表面的灰尘（特别是导电材料产生的灰尘）或湿气会导致电击危险。因此，应由Hilti服务部门定期检查工具或设备是否脏污或有灰尘，特别是在频繁用于导电材料作业时。
避免接触触点。
为了更方便携带 PRA 90，请使用随三脚架提供的提带。运输 PRA 90 时，小心不要使自己或他人因三脚架而受伤。在运输期间检查支脚末端点的位置时应特别小心。
- 使用PRA90完成后，必须确保完全拧松螺纹柱之后才能将三脚架折叠到一起。

电池供电工具的使用和保养

▶ 只能使用经认可与适用工具配套的电池型号。如果使用其它电池或将电池用于非指定用途，则会有火灾和爆炸危险。
▶ 不得将电池暴露在高温或明火环境下。会有爆炸危险。
不要拆开、挤压或焚烧电池，不要将其暴露在超过 80^ C (176°F) 的温度下。接触腐蚀性物质会带来火灾、爆炸或受伤危险。
不要使电池受潮。设备内部受潮可能导致短路和化学反应，从而导致皮肤灼伤或着火。
遵守适用于锂离子电池运输、储存和使用的专用指南。
避免使电池端子短路。在将电池插入电动工具前，检查并确保电池接线端和电动工具的端子无异物。如果电池端子短路，则存在火灾、爆炸和化学烧伤的危险。
切勿继续使用损坏的电池（例如出现裂纹、部件断裂、触点弯曲或被推入/拉出的电池）或尝试对其充电。
请仅使用交流适配器 PRA 85 或车辆电源适配器 PRA 86. 来使设备工作和为电池充电。否则可能会损坏设备。

3

说明

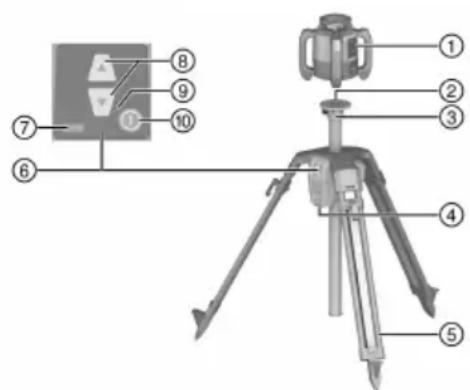

3.1 产品概览

① 旋转激光器
② 5/8 英寸激光适配器
③ 三脚架头
④ 电池盒
⑤ 可伸出支架
⑥ 控制面板
⑦ 充电状态指示灯
⑧ 高度调节
⑨ LED 显示
⑩ “打开/关闭”按钮

3.2 合规使用

所述的产品是用于安装旋转激光器的自动三脚架。可使用控制面板或遥控装置来调节三脚架的高度。使用该三脚架和安装在其上的旋转激光器，可确立一个指向特定目标高度的水平激光平面，传输米数标记以及对准并检查水平高度。

该产品仅可使用 PRA 84 锂离子电池 Hilti。
对于这些电池，请仅使用 PRA 85 Hilti 交流适配器。

可通过 2 种方式操作三脚架：直接通过三脚架上的控制面板，或使用 Hilti 激光接收器/遥控装置（与用于自动对准和监控的 Hilti 旋转激光器组合）。

兼容的激光接收器/遥控装置：

• PRA 30
• PRA 30G
• PRA 300

3.3 自动对准

三脚架可以与 Hilti 旋转激光器 PR 30-HVS A12、PR 30-HVSG A12 或 PR 300-HV2S 自动对准。这些旋转激光器专为 PRA 90 量身定制，并且能在三脚架、旋转激光器和相关的激光接收器/遥控装置 3 种设备之间通信。将这 3 种设备一起使用，可将激光平面自动对准到一个精确的点上。只须使用激光接收器/遥控装置指示目标高度，PRA 90 使旋转激光器的激光面精确指向该高度。 如果使用其他旋转激光器将无法实现自动对准。

3.4 充电状态指示灯

在设备中进行充电操作期间、工作期间

状态 含义
4 个 LED 亮起。 充电状态 100%
3 个 LED 亮起,1 个 LED 闪烁。 充电状态 ≥ 75%
2 个 LED 亮起,1 个 LED 闪烁。 充电状态 ≥ 50%
1 个 LED 亮起,1 个 LED 闪烁。 充电状态 ≥ 25%
1 个 LED 闪烁。 充电状态 < 25%

在设备外部进行充电操作期间

状态 含义
电池上的红色 LED 亮起。 电池正在充电
电池上的红色 LED 未亮起。 充电状态 100%

3.5 包装清单

自动三脚架 PRA 84、锂离子电池 PRA 85、交流适配器 PRA 90、提带、操作说明、制造商证书。

经批准可以与本产品搭配使用的其他系统产品，可以在您当地的 www.hilti.group 购买或访问 Hilti Store 在线订购

4 技术数据

4.1 技术数据 PRA 90

额定电压	7.2 V
额定电流	1,500 mA
与 PRA 30 的通讯距离(沿三脚架控制面板方向)	50 m(164 ft - 1 in)
与 PRA 30 的通讯距离(到三脚架控制面板侧面或沿三脚架控制面板的反方向)	30 m(98 ft - 5 in)
运输长度	94 cm(37 in)
重量	8 kg(18 lb)
承重量	≤ 5 kg(≤ 11 lb)
最大高度(包含旋转激光器)	1.95 m(6 ft - 4.77 in)
最小高度(包含旋转激光器)	0.97 m(3.18 ft)
高于参考高度的最大使用高度	2,000 m(6,561 ft - 8 in)
最大相对湿度	90 %
总行程	54 cm(21 in)
最小行程	0.25 mm(0.010 in)
工作温度	-20 °C ... 60 °C(-4 °F ... 140 °F)
存放温度	-25 °C ... 60 °C(-13 °F ... 140 °F)
保护等级	IP 56
三脚架螺纹	58" × 11 mm (0.43'')
辐射功率	1.1 dBm
频率	2,400 MHz ... 2,483.5 MHz

4.2 技术数据 PRA 84

额定电压	7.2 V
工作期间或在工作中充电期间的最大电压	13 V
32 °C (+90 °F) 时的充电时间	130 min
工作温度	-20 °C ... 50 °C(-4 °F ... 122 °F)
存放温度 (干燥)	-25 °C ... 60 °C(-13 °F ... 140 °F)
充电温度	0 °C ... 40 °C(32 °F ... 104 °F)
重量	0.3 kg(0.7 lb)

4.3 技术数据 PRA 85

电力网供电	115 V ... 230 V
交流频率	47 Hz ... 63 Hz
额定功率	36 W
额定电压	12 V
工作温度	0 °C ... 40 °C(32 °F ... 104 °F)
存放温度 (干燥)	-25 °C ... 60 °C(-13 °F ... 140 °F)
重量	0.23 kg(0.51 lb)

5 在使用之前

5.1 为电池充电

该三脚架只能使用 Hilti 电池 PRA 84。

首次使用电池之前，应将其充满电。

5.1.1 在工具中对电池进行充电

警告

电气危险。如果有液体渗入工具，则可能导致交流适配器短路和爆炸。由此可能导致严重伤害和灼伤！

▶ PRA 85 交流适配器仅供室内使用。

1. 将电池放入电池盒中。
2. 旋转插座盖，以便能够看到电池上的充电插座。
3. 将电缆从交流适配器或车辆电源适配器插入电池中。
4. 将交流适配器或车辆电源适配器连接至电源。

打开时，当前充电状态通过三脚架上的电池显示屏指示。

5.1.2 在外部（不在工具中）为电池充电

警告

电气危险。如果有液体渗入工具，则可能导致交流适配器短路和爆炸。由此可能导致严重伤害和灼伤！

▶ PRA 85 交流适配器仅供室内使用。

1. 从三脚架中取出电池，然后插入交流适配器或车辆电源适配器接头。
2. 将交流适配器或车辆电源适配器连接至电源。

充电过程中，电池的红色 LED 将亮起。

5.1.3 在工具处于操作状态时为电池充电

1. 转动盖，以便能够看到电池上的充电插座。
2. 将交流适配器的接头插入电池中。

▶ 三脚架在充电操作期间工作，充电状态通过三脚架上的 LED 显示。

5.2 插入电池 3

插入电池前，先检查并确认电池和三脚架上的端子未沾有任何异物。

1. 将电池滑入三脚架上的电池座中。

2. 沿顺时针方向将锁扣转动两个槽口，直到显示“锁止”符号。

5.3 拆下电池

1. 沿逆时针方向将锁扣转动两个槽口，直到显示“解锁”符号。
2. 从工具中取出电池。

6 操作

6.1 将旋转激光器安装到三脚架上

请仅安装重量不超过 5 kg (11 磅) 的设备。

将旋转激光器拧到三脚架上。

6.2 使用不带遥控装置的三脚架工作

1. 按下三脚架上的“打开/关闭”按钮。
   ▶ 三脚架打开。
2. 按下三脚架控制面板上相应的箭头按钮可以向上或向下移动三脚架。

6.3 使用三脚架和激光接收器/遥控装置 4, ■ 5

使用前，激光接收器/遥控装置必须与三脚架配对，以确保两个设备之间能够进行通信。

旋转激光器也必须已与激光接收器/遥控装置单独配对。这样就可完成 3 种设备的相互配对，这是激光面自动对准的必要条件。

1. 按下三脚架和遥控装置上的“打开/关闭”按钮，并将其同时按住至少 3 秒。
   ▶ 配对成功后，激光接收器/遥控装置显示屏上会显示链条符号，如果是 PRA 90，则所有 LED 都会闪烁。两个设备会在显示后自动关闭。
2. 打开三脚架、旋转激光器和激光接收器/遥控装置。
   在激光接收器/遥控装置显示屏上显示包括三脚架的旋转激光器，并通过一个波形符号指示建立的无线电连接。
   ▶ 如果未建立无线电连接，则显示屏上显示一个三角形警告符号，而不是波形符号。

6.4 使用自动三脚架 PRA 90 对准

首次使用时，必须将激光接收器/遥控装置与三脚架配对。

1. 将旋转激光器拧到三脚架上。278
2. 打开三脚架、旋转激光器和激光接收器/遥控装置。278
3. 现在手动 278 或自动 278 对准激光面高度。

6.4.1 手动对准

按下激光接收器/遥控装置上的“+/-”按钮或 PRA 90 上的箭头键可向上或向下移动水平面 (平行)。

6.4.2 自动对准

1. 将激光接收器/遥控装置的接收器侧保持在所需的目标高度并且朝向 PRA 90 控制面板。正在进行对准时，使激光接收器/遥控装置保持静止，注意确保激光接收器/遥控装置与旋转激光器之间的视线不受阻碍。
2. 将激光接收器/遥控装置上的“自动对准”按钮快速连续地按下两次 (双击)。再次双击按钮以完成步骤。

该双击操作将启动使激光面对准的过程，即三脚架自动升高或降低至所需的高度。在此期间，会连续响起声音信号。激光束到达激光接收器/遥控装置的探测区后，光束立即移动至标记槽口位置（参考平面）。到达该位置且旋转激光器自动调平后，一声持续5秒的信号音将指示该过程完成。“自动对准”符号随后也不再显示。

1. 检查显示屏中的高度设置。

2. 移开激光接收器/遥控装置。

如果自动对准过程未成功，则会发出多声短信号音，且“自动对准”符号消失。

7 维护和保养

将设备放在机动车辆内时，请遵守 -25 ℃ (-13 ℃) 至 +60 ℃ (140 ℃) 的温度限制。

• 请务必确保螺杆远离粗粒灰尘和混凝土残渣。
• 仅使用干净的软布进行清洁。必要时，用纯酒精或水稍微润湿软布。不可使用其它任何种类的清洁液进行清洁，因为此类液体可能会对塑料零部件产生影响。

8 运输和存放

运输

-小心-

在运输期间意外启动。如果电池保持插入状态，则工具在运输期间可能意外启动，因此可能被损坏。

请务必先取出电池，然后再运输工具。
- 使用后，将螺杆完全摇下。
- 拆下电池。
- 仅在此时折叠三脚架支腿。
- 运输或装运您的设备时，请使用Hilti装运箱、Hilti运输袋或等效的包装形式。
- 长时间运输后，请务必先检查设备的精度，然后再使用设备。

存放

-小心-

有故障的电池导致意外损坏。否则电池泄漏可能会损坏工具。

请务必在未插入电池的情况下存放工具。

• 将工具和设备存放在儿童或非授权人员无法接近的干燥位置。
• 如果工具箱变潮湿，则应将工具从箱中取出。应以最高 40^ (104 °F) 的温度对工具、工具箱和配件进行干燥和清洁。
• 只有设备完全干燥后，才能对其重新包装并存放。
• 长时间存放后，请务必先检查设备的精度，然后再使用设备。
• 将电池存放在尽可能凉爽、干燥的地方。
  切勿将电池存放在阳光直射或热源处，例如加热器/散热器上或玻璃后方。

9 故障排除

如果您碰到的问题未在此表中列出或您无法自己实施补救措施，请联系 Hilti 服务部门。

9.1 故障排除

故障 可能原因 解决方案
三脚架未做出响应。 三脚架未打开。 ▶ 打开三脚架。
		三脚架未配对。 ▶ 将遥控装置与三脚架配对。278
三脚架无法打开。 电池未完全插入或没电。 ▶ 插入电池,直到听到“咔嗒声”,或为电池充电。
自动对准未成功。 所需高度超过可能的最大设置高度。		▶ 检查调节高度。
		受外部影响而过度振动。 ▶ 完全展开三脚架,检查并确认其稳固站立。
自动对准未成功。 三脚架超出范围。 ▶ 使三脚架更加接近遥控装置,并/或将控制面板对准遥控装置。
设置监控模式未成功。 所需高度超过可能的最大设置高度。		▶ 检查调节高度。
		受外部影响而过度振动。 ▶ 完全展开三脚架,检查并确认其稳固站立。
		三脚架超出范围。 ▶ 使三脚架更加接近遥控装置,并/或将控制面板对准遥控装置。

10 RoHS (有害物质限制)

单击链接跳转到有害物质表：qr.hilti.com/r56543。

文档末尾以二维码形式提供指向 RoHS 表的链接。

11 废弃处置

警告

废弃处理不当会有人身伤害的危险！漏出的气体或液体会带来健康危害。

▶ 不得通过邮寄方式发送任何电池。
▶ 用非导电材料（比如绝缘带）包住端子，以防止短路。
▶ 在儿童接触不到的地方处置电池。
请将电池送交 Hilti Store 处置，或咨询当地的废弃处理机构以获取处置说明。

制造 Hilti 产品所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。

不要将电动工具、电子设备和电池扔进家庭垃圾中！

12 制造商保修

如对保修条件有任何疑问，请联系您当地的 Hilti 代表。

13 FCC 声明 (适用于美国) / IC 声明 (适用于加拿大)

! -小心-

无线电接收干扰 在住宅区使用本产品可能会导致无线电接收受到干扰。

本设备已按照 FCC 规则第 15 部分进行过测试，其结果符合 A 类数字装置的有关限制规定。这些限制规定用于针对在商业环境中操作此类设备而可能造成的干扰提供合理的保护。本设备会产生、使用和辐射射频能量，如果不按照说明安装和使用，则可能对无线电通信产生干扰。
但无论如何，仍无法完全保证这种干扰不会在某一特定条件下发生。如果本设备确实对无线电或电视接收产生有害干扰（可通过关闭和打开本设备进行确认），则用户可以尝试通过以下措施消除干扰：重新调整或重新定位接收天线。增加本设备与无线电接收装置之间的距离。向经销商或有经验的无线电/电视技术人员咨询以寻求帮助。

未经 Hilti 明确批准的改变或改装可能会限制用户操作本设备的权利。

本设备符合 FCC 规则第 15 部分以及 IC 规则 RSS-210 标准的要求。

工具的操作必须满足以下两个条件：

本设备不会产生有害干扰。

本设备必须吸收任何接收到的干扰，包括可能会引起非期望操作的干扰。

原始操作說明

1 關於操作說明的資訊

1.1 關於本操作說明

• 注意！在使用本產品之前，請確保您已閱讀並瞭解產品隨附的操作說明書，包括說明、安全性和警示注意事項、圖解和規格。尤其是熟悉所有說明、安全性和警示注意事項、圖解、規格、組件和功能。若未遵守，可能會導致觸電、火災和/或嚴重傷害的風險。妥善保存操作說明書，包括所有說明、安全性和警示注意事項，以備日後使用。
• 比能產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。
• 隨附的操作說明書符合印刷時的最新技術水準。您隨時可在Hilti產品頁面上尋找最新版本。為此，請點選操作說明書中標示符號的連結或QR碼。
• 將產品交予他人時，必須連同本操作說明書一併轉交。

僅適用於台灣

進口商：喜利得股份有限公司

地址: 新北市板橋區

新站路16號24樓22041

電話: [phone]

1.2 已使用的符號說明

1.2.1 警告

警告使用本產品的人員可能發生之危險。採用了以下標示文字：

危險

危險！

此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。

警告

警告！

此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。

注意

注意

▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。

1.2.2 文件中的符號

本文件中採用以下符號：

使用前請閱讀操作說明。

使用說明與其他資訊

處理可回收的材料

不可將電子設備與電池當作家庭廢棄物處置

1.2.3 圖解中的符號

圖解中採用了以下符號：

號碼對應操作說明的開始處的圖解

3

編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同

11

項目參考編號用於總覽圖解，並請參閱產品總覽章節中使用的編號

!

本符號是為了讓您在操作本產品時可以注意某些重點。

1.3 產品專屬符號

1.3.1 產品上的符號

產品上採用下列符號：

僅可在密閉空間中使用

1.4 產品資訊

產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它的輔助工具設備有可能會發生危險。

類型名稱和序號都標示於額定銘牌上。

在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。

產品資訊

自動三腳架 PRA 90
產品代別 01
序號

1.5 符合聲明

基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。技術文件已歸檔並存放在：

除了操作手冊中各章節提供的與各類旋轉雷射測量儀操作手冊提供的安全資訊之外，請務必隨時遵守下列說明。

一般安全操作說明

勿使用任何失效的安全保護裝置，並請勿移除任何標示或警告標誌。

適當的工作場所準備

▶ 確保您正在進行測量的位置安全，並小心架立設備避免將雷射光束對著他人或自己。
在梯子上作業時，應避免不良的操作姿勢。請隨時確定以安全的姿勢工作並保持身體平衡。
▶ 確實將本機具架立在穩定、水平的表面上（不會晃動）。
▶ 僅可在指定的使用限制範圍內使用本機具。
▶ 請小心確保在安裝或操作三腳架時不會壓到身體各部位。
▶ 請勿以三腳架來吊舉物品。
▶ 請遠離孩童。禁止孩童及非專業人員進入工作區域。
在封閉空間（室內）架立三腳架時，請檢查地板是否適合架立，因為三腳架有可能會在地板上鑿出刮痕。

電磁相容性

本設備雖符合相關適用規則之嚴格要求，Hilti公司不排除設備因受強力電磁輻射干擾，而可能產生錯誤操作結果的可能性。在此狀況下或是您不確定時，請使用其他方法進行測量以檢測本機具的準確度。同樣地，Hilti亦無法排除與其他裝置發生干擾現象的可能性（如航空器導航設備）。

一般安全量測

使用前請檢查設備的狀態。若發現設備受損，請交由Hilti維修中心修理。
▶ 絕對不要讓PRA 90的全牙螺桿碰到任何物體，包括身體各部位與塵垢。
▶ 請勿將手指或身體其他部位放到三腳架的管子中或是其他位置，這樣可能會造成受傷。

▶ 雖然本設備設計可在不良的工作環境中使用，但應如其他電子設備般謹慎使用。
▶ 雖然本設備有防潮設計，但在放入攜帶盒前，應先將設備擦乾。
▶ 務必使用AC變壓器來連接電源。
▶ 確認勿讓設備及AC變壓器成為障礙物，導致絆倒及人員受傷的危險。
▶ 確保工作場所良好的照明。
定期檢查延長線，並在發現損壞時予以更換。工作時，若延長線或AC變壓器已損壞，請勿觸碰AC變壓器。將電源線插頭自插座拔離。受損的電源線或延長線可能會有發生電擊的危險。
免讓身體碰觸到如管線、散熱器、烹調器具、爐灶與冰箱等與土地或地表接觸之物品。身體如果接觸這些接地面會增加觸電的危險。
不要將電源絕緣線暴露於熱源，油附近或有銳角處。
請勿使用髒污或潮濕的AC變壓器。粉塵（特別是導電材料所產生的粉塵）或AC變壓器表面的濕氣可能會造成電擊事故。因此，骯髒或積著粉塵的機具或設備應定期由Hilti維修中心檢查，尤其是當設備常使用於具傳導性材質時。
▶ 請避免觸碰充電接觸點。
使用三腳架提供的背帶，可讓攜帶PRA 90變得更簡便。在搬運PRA 90時，請注意別讓三腳架傷及自己或他人。在運送時特別要注意三腳架的尾端。
使用完PRA 90後，請務必將全牙螺桿轉到底再將三腳架收折起來。

電池動力機具的使用與保養

▶ 僅可使用適合本機具使用且經認可的電池型號。使用其他電池，或將電池用在原設計以外的用途可能會發生火災與爆炸。
▶ 請勿讓電池暴露在高溫下並且遠離火焰。否則會有爆炸風險。
請勿拆解、擠壓或焚燒電池，且不可將電池置放在溫度超過80°C（176°F）的環境中。與腐蝕性物質接觸會有發生火災、爆炸或受傷的風險。
▶ 請勿讓溼氣進入電池中。裝置內的濕氣會造成短路與化學反應而造成燙傷或失火。
遵守適用於鋰電池之運送、存放與使用的特別指南。
避免電池正負極發生短路。電池置入電動機具前，請檢查電動機具的電池正負極有無其他外物。電池正負極短路會發生火災、爆炸與化學灼傷。
▶ 請勿繼續使用或充電受損的電池（例如有龜裂、破損、彎曲、接觸點凹陷或突起）。
操作本設備及為電池充電時限使用AC變壓器PRA 85或汽車電源變壓器PRA 86。否則會損壞設備。

3 說明

3.1 產品總覽

① 旋轉雷射測量儀
② 雷射測量儀轉接器5/8"
③ 三腳架頭
④ 電池匣
⑤ 伸縮式支架
⑥ 控制面板
⑦ 充電狀態顯示
⑧ 高度調整
⑨ LED顯示幕
⑩ On/off按鈕

3.2 用途

本產品 是一台可以裝上旋轉雷射測量儀的自動三腳架。本三腳架可使用控制面板或遙控裝置移動高度。使用裝上旋轉雷射測量儀的三腳架，在指向特定標的物高度時可以建立水平雷射平面、傳輸距離標記及進行水平高度校準與檢查。

▶ 本產品僅可使用PRA 84鋰電池Hilti。
▶ 這類電池僅可使用PRA 85 HiltiAC變壓器。

您可以使用兩種不同的方法操作三腳架：直接使用三腳架上的控制面板，或利用Hilti 雷射接收器 / 遥控裝置（搭配Hilti 旋轉雷射測量儀進行自動校準與監控）。

相容的雷射接收器 / 遙控装置

• PRA 30
• PRA 30G
• PRA 300

3.3 自動校準

本三腳架可使用Hilti旋轉雷射測量儀PR 30-HVS A12、PR 30-HVSG A12或PR 300-HV2S自動校準。此旋轉雷射測量儀為特別針對PRA 90設計，且在三腳架、旋轉雷射測量儀與搭配的雷射接收器 / 遙控裝間有一套三裝置通訊系統。

將這三個設備一同使用，即可自動將雷射面精確對準至一個點上。只要用雷射接收器 / 遙控裝置和PRA 90將目標高度標示出來，便會將旋轉雷射測量儀的雷射面自動對準該高度。

若使用其他的旋轉雷射測量儀，則無法使用自動校準。

3.4 充電狀態顯示

在裝置充電過程中、操作過程中

狀態 意義
4個LED亮起。 充電狀態100%
3個LED亮起,1個LED閃爍。 充電狀態 ≥ 75%
2個LED亮起,1個LED閃爍。 充電狀態 ≥ 50%
1個LED亮起,1個LED閃爍。 充電狀態 ≥ 25%
1個LED閃爍。 充電狀態< 25%

在機具以外地方進行充電時

狀態 意義
電池上的紅色LED亮起。 電池正在充電
電池上的紅色LED不亮。 充電狀態100%

3.5 配備及數量

自動三腳架PRA 84、鋰電池PRA 85、AC變壓器PRA 90、背帶、操作說明、製造商認證。

關於本產品，您可於當地www.hilti.group或網站查詢其他經過認證可搭配使用的系統產品：Hilti Store

4 技術資料

4.1 技術資料 PRA 90

額定電壓	7.2 V
額定電流	1,500 mA
PRA 30朝著三腳架控制面板正面方向時的通訊範圍	50 m(164 ft - 1 in)
PRA 30朝著三腳架控制面板側面或背面方向時的通訊範圍	30 m(98 ft - 5 in)
運送長度	94 cm(37 in)
重量	8 kg(18 lb)
攜帶重量	≤ 5 kg(≤ 11 lb)
最大高度(含旋轉雷射測量儀)	1.95 m(6 ft - 4.77 in)
最低高度(含旋轉雷射測量儀)	0.97 m(3.18 ft)
高於基準高度的最大操作高度	2,000 m(6,561 ft - 8 in)
最大空氣相對濕度	90 %
總行程	54 cm(21 in)
最小行程	0.25 mm(0.010 in)
操作溫度	-20 °C ... 60 °C(-4 °F ... 140 °F)
貯放溫度	-25 °C ... 60 °C(-13 °F ... 140 °F)
防護等級	IP 56
三腳架螺絲孔	58'' × 11 mm (0.43'')
輻射功率	1.1 dBm
頻率	2,400 MHz ... 2,483.5 MHz

4.2 技術資料PRA 84

額定電壓	7.2 V
於操作進行中或於操作中充電時的最大電壓	13 V
32 °C (+90 °F) 下的充電時間	130 min
操作溫度	-20 °C ... 50 °C(-4 °F ... 122 °F)
貯放溫度 (乾)	-25 °C ... 60 °C(-13 °F ... 140 °F)
充電溫度	0 °C ... 40 °C(32 °F ... 104 °F)
重量	0.3 kg(0.7 lb)

4.3 技術資料PRA 85

主要電源	115 V ... 230 V
AC頻率	47 Hz ... 63 Hz
額定功率	36 W
額定電壓	12 V
操作溫度	0 °C ... 40 °C(32 °F ... 104 °F)
貯放溫度 (乾)	-25 °C ... 60 °C(-13 °F ... 140 °F)
重量	0.23 kg(0.51 lb)

5 使用前注意事項

5.1 電池充電 2

本三腳架僅可使用Hilti電池PRA 84。

初次使用前，請將電池完全充飽。

5.1.1 將電池裝入機具內充電

警告

電力危險。若有液體滲入機具中，會造成AC變壓器短路及爆炸。如此會造成嚴重的傷害與燒燙傷！

▶ PRA 85AC變壓器僅可在室內使用。

1. 將電池放入電池匣。
2. 轉動插座蓋讓電池上的充電插座露出來。
3. 將AC轉接器或車用充電連接頭的電線插入電池。
4. 將AC變壓器或汽車電源變壓器接到電源上。

目前的充電狀態會在三腳架啟動後以上面的電池顯示來表示。

5.1.2 在外部（非於機具內）進行電池充電

警告

電力危險。若有液體滲入機具中，會造成AC變壓器短路及爆炸。如此會造成嚴重的傷害與燒燙傷！

▶ PRA 85AC變壓器僅可在室內使用。

1. 將電池從三腳架上取下並插到AC變壓器或汽車電源變壓器的接頭中。
2. 將AC變壓器或汽車電源變壓器接到電源上。

充電時，電池上的紅色LED燈會亮起。

5.1.3 於機具操作中對電池充電

1. 將外蓋翻過來，就可以看見電池上的充電插座。
2. 將AC變壓器接到電池上。
   ▶ 三腳架會在充電過程中繼續運作且充電狀態會以三腳架上的LED顯示。

5.2 置入電池 3

將電池置入前，請檢查電池與三腳架上的端子無其他異物。

1. 將電池滑入三腳架的座中。
2. 將扣鉤的兩個止動裝置依順時鐘方向轉動，直到出現「已鎖定」符號。

5.3 卸下電池

1. 將扣鉤的兩個止動裝置依順時鐘方向轉動，直到出現「已解鎖」符號
2. 請將電池自充電器卸下。

6 操作

6.1 將旋轉雷射測量儀裝到三腳架上

僅可安裝重量在5 kg（11 lbs）以下之裝置。

▶ 將旋轉雷射測量儀旋入三腳架中。

6.2 使用不含遙控裝置的三腳架

1. 按下三腳架上的On/Off按鈕。
   ▶ 三腳架即啟動。
2. 在三腳架的控制面板上，按下適當的箭頭按鈕讓三腳架朝上或朝下移動。

6.3 使用三腳架及雷射接收器 / 遙控装置 4】5

使用之前，雷射接收器 / 遙控裝置必須和三腳架配對，才能啟用兩設備間的通訊。

旋轉雷射測量儀必須個別和雷射接收器 / 遙控裝置配對。如此一來即可建立三個設備的配對，這也是使用雷射平面自動校準的要素。

1. 同時按下三腳架和遙控裝置上的On/Off按鈕至少三秒鐘。

成功配對時雷射接收器 / 遙控裝置顯示幕上會顯示鏈條符號，屆時PRA 90所有的LED均會閃爍。兩個裝置在顯示後自動關閉。

1. 啟動三腳架、旋轉雷射測量儀與雷射接收器 / 遥控裝置。

在雷射接收器 / 遙控裝置顯示幕上，會顯示旋轉雷射測量儀及三腳架，同時會以電波圖案表示已建立無線連線。
若未建立無線連線，則顯示幕上不會出現電波圖案而會出現警示三角符號。

6.4 使用自動三腳架PRA 90進行校準

初次使用時，必須將雷射接收器 / 遙控裝置與本三腳架配對。

1. 將旋轉雷射測量儀旋入三腳架中。286
2. 啟動三腳架、旋轉雷射測量儀與雷射接收器 / 遙控裝置。→ 287
3. 現在手動 287 或自動 287 對準雷射平面的高度。

6.4.1 手動定位

按下雷射接收器 / 遙控裝置上的+/-按鈕或PRA 90上的箭頭按鈕將水平面上下移動（平行）。

6.4.2 自動校準

1. 將雷射接收器 / 遙控装置的接收器端保持在目標高度並朝向PRA 90控制面板。進行校準時仍然需要握住雷射接收器 / 遙控装置，並注意以確保雷射接收器 / 遙控装置和旋轉雷射測量儀間的瞄準標線保持暢通。
2. 快速連按雷射接收器 / 遙控裝置上的「自動校準」按鈕兩次（按兩下）。再按兩下該按鈕將程序完成。

按兩下會開始將雷射平面校準，亦即三腳架會自動升降至希望的高度。此時提示訊號聲會不斷響起。待雷射光束掃到雷射接收器 / 遙控裝置的偵測區域，光束便會移到標示刻痕（參考基準面）的位置。到達該位置且旋轉雷射測量儀自動調平後，會有一持續5秒的訊號音表示該程序已完成。接著「自動校準」符號便會消失。

1. 檢查顯示幕中的高度設定。
2. 取下雷射接收器 / 遙控装置。

如果無法完成自動定位程序，則會發出短訊號音且「自動校準」符號會消失。

7 維護及保養

若將設備放在車內，請注意溫度限制為-25 ℃（-13 ℃）到+60 ℃（140 ℃）之間。

• 絕對不要讓全牙螺桿碰到粗塵以及混凝土殘留物。
• 僅可用乾淨軟布清潔本機具。必要的話，可以純酒精或水沾濕軟布擦拭。請勿使用任何其他可能會影響塑料的液體。

8 搬運和貯放

運送時的包裝

注意

運送時意外啟動。若電池未取出，則機具會在運送過程中意外啟動而造成損壞。

▶ 搬運本機具時請務必將電池取出。
- 使用後，請將全牙螺桿向下轉到底。

HILTI

• 卸下電池。
• 此時才可折起三腳架的支架。
• 運送或寄送設備時，請使用Hilti出貨箱、Hilti運送袋或同級的保裝材料。
• 每次在設備長時間運送後，均必須先檢查設備精確度後再開始使用。

設備的貯放

注意

瑕疵電池所造成的意外損害。會漏液的電池會損壞工具。

貯放機具時請務必將電池取出。

• 請將工具與設備貯放在乾燥且兒童或未授權的人員無法觸及的地點。
- 如果機具變潮濕，請從機具箱中取出。清潔並風乾（以低於40 °C/104 °F之溫度）機具、收納箱及配件。
- 只有在設備完全不含濕氣時，才可重新裝箱與貯放。
- 每次在設備長時間貯放後，均必須先檢查設備精確度後再開始使用。
- 請儘可能將電池貯放於陰涼乾燥處。

請勿將電池放在陽光直射的處所或熱源附近（如加熱器 / 散熱器旁，或玻璃後方）。

9 故障排除

若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。

9.1 故障排除

故障 可能原因 解决方法
三腳架沒有回應。 三腳架未開啟。 ▶ 開啟三腳架。
		三腳架未配對。 ▶ 將遙控裝置與三腳架配對。287
無法關閉三腳架。 電池未完全插入或沒電。 ▶ 將電池插入直到聽到「喀噠」聲或將電池充飽電。
無法自動定位。 需要的高度超過最大可設定高度。 ▶ 檢查調整高度。
			外部影響出現過多震動。 ▶ 將三腳架完全打開並確定其穩固。
			三腳架超出範圍。 ▶ 將三腳架靠近遙控裝置和 / 或將控制面板朝向遙控裝置。
無法設定監視模式。	需要的高度超過最大可設定高度。 ▶ 檢查調整高度。
	外部影響出現過多震動。 ▶ 將三腳架完全打開並確定其穩固。
	三腳架超出範圍。 ▶ 將三腳架靠近遙控裝置和 / 或將控制面板朝向遙控裝置。

10 RoHS (有害物質限制指令)

按一下本連結可前往危險物質表：qr.hilti.com/r56543。

您可在文件最後找到QR碼格式的RoHS表連結。

11 廢棄設備處置

警告

不當的廢棄物處理可能導致人員受傷！洩漏出來的氣體或液體有害健康。

▶ 請勿以郵寄方式寄送電池。
▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。
▶ 請將電池棄置於兒童無法觸及的地方。
▶ 請將該電池送交Hilti Store處理或洽詢權責的廢棄處理公司。

Hilti產品所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。

不可將電動工具、電動裝置和電池當成一般垃圾丟棄！

12 製造商保固

如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。

Hilti Taiwan Co., Ltd.

13 FCC聲明 (適用美國) / IC聲明 (適用於加拿大)

注意

無線接收干擾 在住宅區使用本產品會造成無線接收干擾。

本設備已經過測試，並已評定為符合FCC法第15條A級數位裝置限制。這些限制旨在針對設備於商用環境中使用時可提供合理之干擾防護。此裝置會產生、使用及散發無線電頻電量，因此若未依照使用說明安裝及使用，可能會對無線電通訊造成干擾。
不過，不保證在特定的安裝情形下不會發生干擾現象。若確定因此設備之開關動作，對無線電或視訊產品造成危害性干擾，則我們鼓勵使用者藉由實行下列一或多項方法，嘗試消除干擾：變更接收天線方向或位置。加寬裝置及接收器間的距離。諮詢零售商或經驗豐富的電視機 / 收音機技術人員，以取得協助。

進行未經Hilti許可之變更或改裝會限制使用者操作該設備的授權。

本裝置與FCC法規的的第15部分及IC法規的RSS-210。

進行操作應遵守以下兩個條件：

本設備並不會造成有害的干擾。

本裝置必須接受任何接收的干擾，包括那些會造成操作結果未符預期的干擾。
