Istruzioni originali

1 Indicazioni relative al manuale d'istruzioni

1.1 Informazioni sul presente manuale d'istruzioni

• Attenzione! Prima di utilizzare il prodotto, assicurarsi di aver letto e compreso il manuale d'istruzioni allegato al prodotto, comprese le istruzioni, le indicazioni di sicurezza, le avvertenze, le illustrazioni e le specifiche. In particolare, è necessario familiarizzare con tutte le istruzioni, le indicazioni di sicurezza, le avvertenze, le illustrazioni, le specifiche, i componenti e le funzioni. In caso di mancata osservanza sussiste il pericolo di scossa elettrica, incendio e/o lesioni gravi. Conservare il manuale d'istruzioni, comprese tutte le istruzioni, indicazioni di sicurezza e avvertenze, per un utilizzo successivo.
• I prodotti HILTI sono destinati ad un uso di tipo professionale e devono essere utilizzati, sottoposti a manutenzione e riparati esclusivamente da personale autorizzato ed opportunamente istruito. Questo personale deve essere istruito specificamente sui pericoli che possono presentarsi. Il prodotto ed i suoi accessori possono essere fonte di pericolo se maneggiati in modo non idoneo da personale non opportunamente istruito o utilizzati in modo non conforme alle disposizioni.
• Il manuale d'istruzioni allegato corrisponde allo stato attuale della tecnica al momento della stampa. La versione più aggiornata è sempre disponibile online sulla pagina del prodotto Hilti. A tale scopo, utilizzare il link o il codice QR nel presente manuale d'istruzioni, contrassegnato dal simbolo .
• Se affidato a terzi, il prodotto deve essere sempre provvisto del manuale d'istruzioni.

1.2 Spiegazioni del disegno

1.2.1 Avvertenze

Le avvertenze avvisano della presenza di pericoli nell'uso dei prodotti. Vengono utilizzate le seguenti parole segnaletiche:

PERICOLO

PERICOLO !

- Prestare attenzione ad un pericolo imminente, che può essere causa di lesioni gravi o mortali.

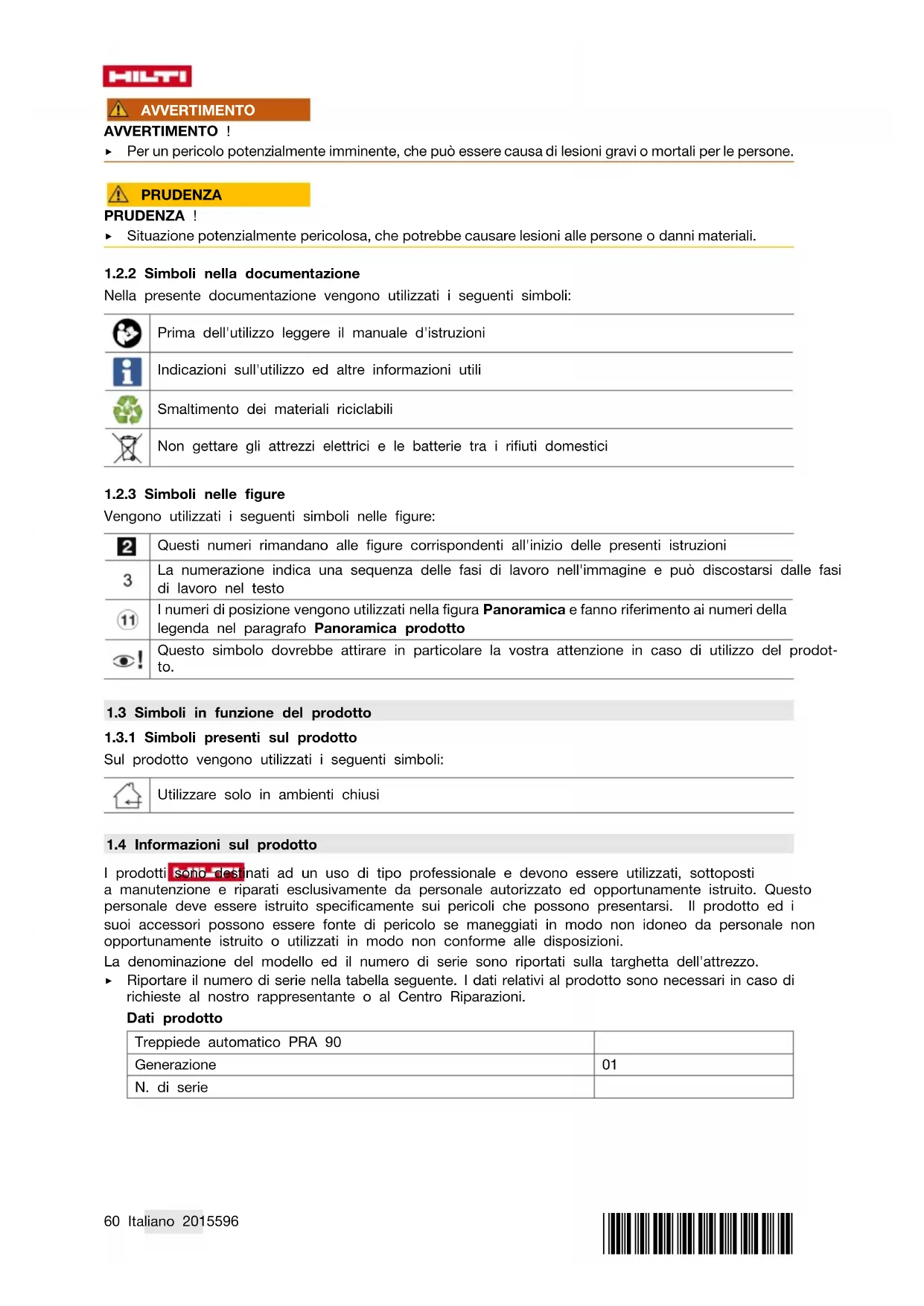

AVVERTIMENTO

AVVERTIMENTO !

Per un pericolo potenzialmente imminente, che può essere causa di lesioni gravi o mortali per le persone.

PRUDENZA

PRUDENZA !

- Situazione potenzialmente pericolosa, che potrebbe causare lesioni alle persone o danni materiali.

1.2.2 Simboli nella documentazione

Nella presente documentazione vengono utilizzati i seguenti simboli:

Prima dell'utilizzo leggere il manuale d'istruzioni

Indicazioni sull'utilizzo ed altre informazioni utili

Smaltimento dei materiali riciclabili

Non gettare gli attrezzi elettrici e le batterie tra i rifiuti domestici

1.2.3 Simboli nelle figure

Vengono utilizzati i seguenti simboli nelle figure:

Questi numeri rimandano alle figure corrispondenti all'inizio delle presenti istruzioni

La numerazione indica una sequenza delle fasi di lavoro nell'immagine e può discostarsi dalle fasi di lavoro nel testo

I numeri di posizione vengono utilizzati nella figura Panoramica e fanno riferimento ai numeri della legenda nel paragrafo Panoramica prodotto

Questo simbolo dovrebbe attirare in particolare la vostra attenzione in caso di utilizzo del prodotto.

1.3 Simboli in funzione del prodotto

1.3.1 Simboli presenti sul prodotto

Sul prodotto vengono utilizzati i seguenti simboli:

Utilizzare solo in ambienti chiusi

1.4 Informazioni sul prodotto

I prodotti sono destinati ad un uso di tipo professionale e devono essere utilizzati, sottoposti a manutenzione e riparati esclusivamente da personale autorizzato ed opportunamente istruito. Questo personale deve essere istruito specificamente sui pericoli che possono presentarsi. Il prodotto ed i suoi accessori possono essere fonte di pericolo se maneggiati in modo non idoneo da personale non opportunamente istruito o utilizzati in modo non conforme alle disposizioni.

La denominazione del modello ed il numero di serie sono riportati sulla targhetta dell'attrezzo.

- Riportare il numero di serie nella tabella seguente. I dati relativi al prodotto sono necessari in caso di richieste al nostro rappresentante o al Centro Riparazioni.

Dati prodotto

Treppiede automatico PRA 90
Generazione	01
N. di serie

1.5 Dichiarazione di conformità

Sotto nostra unica responsabilità, dichiariamo che il prodotto qui descritto è stato realizzato in conformità alle direttive e norme vigenti. L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione.

Le documentazioni tecniche sono qui salvate:

2.1 Indicazioni di sicurezza

Oltre alle indicazioni di sicurezza riportate nei singoli capitoli del presente manuale d'istruzioni, o le istruzioni di sicurezza dei rispettivi manuali d'istruzioni del laser rotante utilizzato, è necessario attenersi sempre e rigorosamente alle disposizioni riportate di seguito.

Indicazioni generali di sicurezza

Non rendere inefficaci i dispositivi di sicurezza e non rimuovere alcuna etichetta con indicazioni e avvertenze.

Allestimento corretto delle aree di lavoro

• Isolare l'area di misurazione e, durante l'installazione dello strumento, accertarsi che il raggio non venga indirizzato contro altre persone o contro l'operatore stesso.
• Evitare di assumere posture anomale quando si eseguono operazioni di allineamento lavorando su scale. Cercare di tenere una posizione stabile e di mantenere sempre l'equilibrio.
  Accertarsi che lo strumento venga sempre collocato su una superficie stabile ed in piano (non soggetta a vibrazioni).
• Utilizzare lo strumento solamente nell'ambito delle limitazioni d'impiego previste.
  Durante l'installazione e l'uso del treppiede, accertarsi che non vi siano parti del corpo al di sotto del treppiede stesso.
  Non utilizzare il treppiede come dispositivo di sollevamento o ausilio di sollevamento.
• Tenere lontano dalla portata dei bambini. Mantenere i non addetti ai lavori lontani dalla postazione di lavoro.
• Prestare attenzione durante l'installazione del treppiede sul fondo in ambienti interni, in quanto il treppiede potrebbe graffiare il fondo.

Compatibilità elettromagnetica

Sebbene il prodotto soddisfi i rigidi requisiti delle normative in materia, Hilti non si può escludere la possibilità che lo strumento venga disturbato a causa di una forte irradiazione, che potrebbe essere causa di un malfunzionamento. In questi casi o in caso di dubbio è necessario eseguire delle misurazioni di controllo. Allo stesso modo Hilti non è in grado di escludere il possibile rischio di disturbare altri apparecchi (ad esempio sistemi di navigazione di aerei).

Misure generali di sicurezza

• Controllare lo strumento prima dell'uso. Nel caso in cui si riscontrino danni, fare eseguire la riparazione presso un Centro Riparazioni Hilti.
• Mantenere l'asta filettata del PRA 90 sempre libera da oggetti/parti del corpo o sporcizia.
  Non inserire le dita o altre parti del corpo nei tubi delle gambe del treppiede o in punti dove possono essere soggette a lesioni.
  Sebbene lo strumento sia concepito per l'utilizzo in condizioni gravose in cantiere, occorre averne la stessa cura che si usa per altri strumenti elettrici.
  Sebbene lo strumento sia protetto da eventuali infiltrazioni di umidità, dovrebbe sempre essere asciugato prima di essere riposto nell'apposito contenitore utilizzato per il trasporto.
• Utilizzare l'alimentatore collegandolo solo alla rete di alimentazione elettrica.

Accertarsi che lo strumento e l'alimentatore non siano d'intralcio, per evitare il pericolo di cadute o di lesioni.

▶ Fare in modo che l'area di lavoro sia ben illuminata.

- Controllare regolarmente i cavi di prolunga e sostituirli qualora risultassero danneggiati. Non toccare l'alimentatore, se quest'ultimo o il cavo di prolunga sono stati danneggiati durante il lavoro. Estrarre la spina dalla presa. Se i cavi di alimentazione e di prolunga sono danneggiati sussiste il pericolo di scossa elettrica.

HILTI

• Evitare il contatto del corpo con superfici con messa a terra, come tubi, radiatori, fornelli e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è collegato a terra.
  ▶ Proteggere il cavo di collegamento da calore, olio e spigoli vivi.
  Non utilizzare l'alimentatore se è sporco o bagnato. In circostanze sfavorevoli, la polvere eventualmente presente sulla superficie dell'alimentatore, soprattutto se proveniente da materiali conduttori, oppure l'umidità, possono causare scosse elettriche. Pertanto, soprattutto se vengono lavorati frequentemente materiali conduttori, far controllare ad intervalli regolari gli attrezzi sporchi presso un Centro Riparazioni Hilti.
• Evitare che i contatti si tocchino.
• Utilizzare la cinghia di trasporto in dotazione per semplificare il trasporto del PRA 90. Durante il trasporto del PRA 90 attenzione a non ferire se stessi o altre persone. In particolare, durante il trasporto occorre verificare la posizione delle punte delle gambe.
  Accertarsi che l'asta filettata dopo l'uso del PRA 90 prima di richiudere le gambe del treppiede sia completamente abbassata.

Utilizzo conforme e cura degli strumenti a batteria

Utilizzare le batterie esclusivamente omologate per lo strumento in uso. In caso di utilizzo di altre batterie o di batterie per altri scopi sussiste il rischio di incendio ed esplosione.
- Tenere le batterie lontane da alte temperature e dal fuoco. Sussiste il pericolo di esplosione.
Le batterie non devono essere smontate, schiacciate, riscaldate a temperature superiori a 80°C (176°F) o bruciate. In caso contrario, sussiste il pericolo di incendio, di esplosione e di corrosione.
Evitare l'infiltrazione di umidità nella batteria. L'infiltrazione di umidità può provocare un cortocircuito e reazioni chimiche, con conseguente rischio d'incendio e di ustione.
- Rispettare le particolari direttive per il trasporto, la conservazione e l'azionamento delle batterie al litio.
- Evitare di cortocircuitare la batteria. Prima di inserire la batteria nell'attrezzo, controllare che sui contatti della batteria e nell'attrezzo non siano presenti corpi estranei. Se i contatti di una batteria entrano in cortocircuito, sussiste il pericolo di incendio, di esplosione e di corrosione.
Le batterie danneggiate (ad es. con crepe, pezzi rotti, piegate, schiacciate e/o con i contatti fuoriusciti) non devono né essere caricate né riutilizzate.
Per il funzionamento dello strumento e la ricarica delle batterie, utilizzare solo l'alimentatore PRA 85 o il connettore batteria da autoPRA 86. Altrimenti si rischia di danneggiare lo strumento.

3 Descrizione

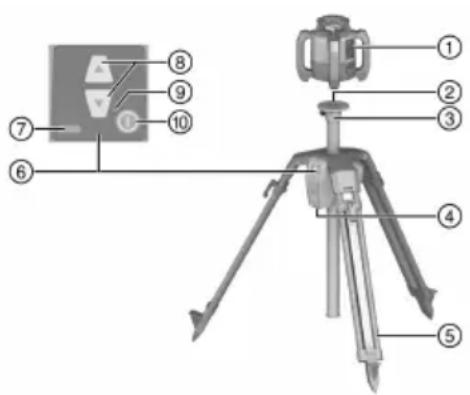

3.1 Panoramica del prodotto

① Laser rotante
② Attacco laser da 5/8"
③ Base d'appoggio del treppiede
④ Vano batteria
⑤ Supporti estraibili
⑥ Comandi
⑦ Indicatore del livello di carica
⑧ Regolazione altezza
⑨ Indicatore LED
⑩ Tasto ON/OFF

3.2 Utilizzo conforme

Il prodotto descritto è un treppiede automatico su cui può essere montato un laser rotante. Il treppiede può essere spostato all'altezza desiderata tramite il pannello di comando o un telecomando. Con il treppiede e il laser rotante montato sopra è possibile allineare un piano laser orizzontale ad una determinata altezza, trasferire tracciati metrici, allineare o controllare altezze orizzontali.

▶ Utilizzare per questo prodotto solo la Hilti batteria al litio PRA 84.
▶ Utilizzare per queste batterie solo Hilti l'alimentatore PRA 85.

Il treppiede può essere utilizzato in due modi differenti: tramite il pannello di comando direttamente sul treppiede, o con un ricevitore laser/telecomando Hilti (in combinazione con un laser rotante Hilti per l'orientamento automatico ed il monitoraggio).

Ricevitori laser/telecomandi compatibili:

• PRA 30
• PRA 30G
• PRA 300

3.3 Allineamento automatico

Il treppiede può essere allineato automaticamente con i laser rotanti Hilti PR 30-HVS A12, PR 30-HVSG A12 o PR 300-HV2S. Questi laser rotanti sono stati adattati in particolare al PRA 90 e dispongono di una comunicazione con 3 strumenti tra treppiede, laser rotante e relativo ricevitore laser/telecomando.

Nell'interazione tra questi 3 componenti, è possibile allineare un piano laser su un punto preciso. Deve essere visualizzata solo l'altezza del bersaglio con l'ausilio ricevitore laser/telecomando ed il PRA 90 sposta il piano laser del laser rotante esattamente all'altezza desiderata.

In caso di impiego di altri laser rotanti, l'orientamento automatico non è possibile.

3.4 Indicatore del livello di carica

durante il processo di carica nello strumento, durante il funzionamento

Stato Significato
4 LED sono accesi. Livello di carica 100 %
3 LED accesi, 1 LED lampeggia. Livello di carica ≥ 75 %
2 LED accesi, 1 LED lampeggia. Livello di carica ≥ 50 %
1 LED acceso, 1 LED lampeggia. Livello di carica ≥ 25 %
1 II LED lampeggia.	Livello di carica < 25 %

durante il processo di carica esterno allo strumento

Stato Significato
LED rosso acceso sulla batteria.	La batteria viene caricata
Il LED rosso sulla batteria non si accende.	Livello di carica 100 %

3.5 Dotazione

Treppiede automatico PRA 90, batteria al litio PRA 84, alimentatore PRA 85, cinghia di trasporto, manuale d'istruzioni, certificato del costruttore.

Altri prodotti di sistema, omologati per il vostro prodotto, sono reperibili presso il vostro Hilti Store oppure all'indirizzo: www.hilti.group

4 Dati tecnici

4.1 Dati tecnici PRA 90

Tensione nominale	7,2 V
Corrente nominale	1.500 mA
Portata della comunicazione con PRA 30 in direzione del pannello di comando del treppiede	50 m(164 ft - 1 in)
Portata comunicazione con PRA 30 in direzione laterale od oppsta rispetto al pannello di comando del treppiede	80 m(98 ft - 5 in)
Lunghezza di trasporto	94 cm(37 in)
Peso	8 kg(18 lb)
Peso per il trasporto	≤ 5 kg(≤ 11 lb)
Altezza massima (con laser rotante)	1,95 m(6 ft - 4,77 in)
Altezza minima (con laser rotante)	0,97 m(3,18 ft)
Altezza d'impiego massima sopra l'altezza di riferimento	2.000 m(6.561 ft - 8 in)
Umidità relativa max dell'aria	90 %
Intervallo di regolazione totale	54 cm(21 in)
Intervallo di regolazione minimo	0,25 mm(0,010 in)
Temperatura d'esercizio	-20 °C ... 60 °C(-4 °F ... 140 °F)
Temperatura di magazzinaggio	-25 °C ... 60 °C(-13 °F ... 140 °F)
Classe di protezione	IP 56
Filettatura treppiede	58 " x 11 mm (0,43")
Potenza radiante	1,1 dBm
Frequenza	2.400 MHz ... 2.483,5 MHz

4.2 Dati tecniciPRA 84

Tensione nominale	7,2 V
Tensione massima in esercizio o in fase di caricamento durante l'esercizio	13 V
Durata della carica a 32°C (+90°F)	130 min
Temperatura d'esercizio	-20 °C ... 50 °C(-4 °F ... 122 °F)
Temperatura di magazzinaggio (asciutto)	-25 °C ... 60 °C(-13 °F ... 140 °F)
Temperatura di caricamento	0 °C ... 40 °C(32 °F ... 104 °F)
Peso	0,3 kg(0,7 lb)

4.3 Dati tecniciPRA 85

Alimentazione di corrente della rete	115 V ... 230 V
Frequenza di rete	47 Hz ... 63 Hz
Potenza nominale	36 W
Tensione nominale	12 V
Temperatura d'esercizio	0 °C ... 40 °C(32 °F ... 104 °F)
Temperatura di magazzinaggio (asciutto)	-25 °C ... 60 °C(-13 °F ... 140 °F)
Peso	0,23 kg(0,51 lb)

5 Messa in funzione

5.1 Carica della batteria 2

Questo treppiede può essere azionato solo con la Hilti batteria PRA 84.

- Caricare la batteria completamente prima della messa in funzione iniziale.

5.1.1 Carica della batteria nello strumento

AVVERTIMENTO

Pericolo derivante dalla corrente elettrica. L'eventuale penetrazione di liquidi può provocare cortocircuiti e l'esplosione dell'alimentatore, comportando gravi lesioni ed ustioni!

L'alimentatore PRA 85 può essere utilizzato solamente all'interno di un edificio.

1. Inserire la batteria nell'apposito vano.
2. Ruotare la chiusura finché non diventa visibile la presa di carica sulla batteria.
3. Inserire la spina dell'alimentatore o il connettore batteria da auto nella batteria.
4. Collegare l'alimentatore o il connettore batteria da auto con l'alimentazione di corrente.

Lo stato di carica attuale viene visualizzato con la spia della batteria sul treppiede inserito.

5.1.2 Carica della batteria all'esterno dello strument

! AVVERTIMENTO

Pericolo derivante dalla corrente elettrica. L'eventuale penetrazione di liquidi può provocare cortocircuiti e l'esplosione dell'alimentatore, comportando gravi lesioni ed ustioni!

L'alimentatore PRA 85 può essere utilizzato solamente all'interno di un edificio.

1. Estrarre la batteria dal treppiede ed innestare il connettore dell'alimentatore o il connettore della batteria da auto.
2. Collegare l'alimentatore o il connettore batteria da auto con l'alimentazione di corrente.

Durante la carica, sulla batteria si accende la spia LED rossa.

5.1.3 Caricare la batteria durante il funzionamento

1. Ruotare la chiusura in modo che la presa di carica sulla batteria risulti visibile.
2. Inserire il connettore dell'alimentatore nella batteria.

Il treppiede funziona durante il processo di ricarica ed il livello di carica viene visualizzato con i LED sul treppiede.

5.2 Inserimento della batteria

Prima dell'inserimento, controllare se i contatti delle batterie nel treppiede sono privi di corpi estranei.

1. Spingere la batteria nella sede del treppiede.
2. Ruotare il dispositivo di bloccaggio di due tacche in senso orario, finché non risulta visibile il relativo simbolo di "bloccaggio".

5.3 Rimozione della batteria

1. Ruotare il dispositivo di bloccaggio di due tacche in senso antiorario, finché non risulta visibile il relativo simbolo di sbloccaggio.
2. Estrarre la batteria dallo strumento.

6.1 Montaggio del laser rotante sul treppiede

Montare soltanto strumenti con peso massimo di 5 kg (11lbs).

Avvitare il laser rotante sul treppiede.

6.2 Lavorare con il treppiede senza telecomando

1. Premere il tasto ON/OFF sul treppiede.

▶ Il treppiede si accende.

1. Premere i tasti freccia sul pannello di comando del treppiede per abbassare o alzare il treppiede.

6.3 Lavorare con il treppiede ed il ricevitore laser/telecomand 4, 5

Prima dell'uso, occorre abbinare il ricevitore laser/telecomando con il treppiede per consentire la comunicazione tra i due strumenti.

Il laser rotante deve essere abbinato separatamente anche con il ricevitore laser/telecomando. In questo modo si ottiene un abbinamento a 3 strumenti, fondamentale per l'orientamento automatico del piano laser.

1. Premere i tasti ON/OFF contemporaneamente sul treppiede e sul telecomando per almeno 3 secondi.

L'abbinamento avvenuto correttamente viene rappresentato da una catena sul display del ricevitore laser/telecomando, nel PRA 90 lampeggiano tutti i LED. Entrambi gli strumenti si spengono automaticamente dopo la visualizzazione.

1. Accendere il treppiede, il laser rotante ed il ricevitore laser/telecomando.

- Sul display del ricevitore laser/telecomando viene visualizzato il laser rotante, treppiede incluso, il collegamento radio attivo viene rappresentato sotto forma di onda.

- Senza telecomando attivo, al posto dell'onda sul display appare un triangolo.

6.4 Allineare con il treppiede automatico PRA 90

Al primo utilizzo, il ricevitore laser/telecomando deve essere abbinato al treppiede.

1. Avvitare il laser rotante sul treppiede. 66
2. Accendere il treppiede, il laser rotante ed il ricevitore laser/telecomando. 66
3. Ora allineare l'altezza del piano laser manualmente 66oppure automaticamente 66.

6.4.1 Orientamento manuale

Premere sul ricevitore laser/telecomando i tasti +/- o sul PRA 90 i tasti freccia per spostare il piano orizzontale parallelamente verso l'alto o verso il basso.

6.4.2 Allineamento automatico

1. Tenere il lato del ricevitore laser/telecomando all'altezza desiderata del bersaglio e in direzione del pannello di comando del PRA 90. Durante l'orientamento, tenere fermo il ricevitore laser/telecomando ed accertarsi che vi sia libera visuale tra ricevitore laser/telecomando e laser rotante.
2. Fare doppio clic sul tasto dell'orientamento automatico sul ricevitore laser/telecomando. Con un altro doppio clic si termina l'allineamento.

Il doppio clic avvia il processo di orientamento del piano laser ed il treppiede si sposta in alto o in basso. Nel frattempo viene emesso in modo continuo un segnale acustico. Non appena il raggio laser incontra il campo di rilevamento del ricevitore laser/telecomando, il raggio viene spostato verso la tacca di marcatura (piano di riferimento). Dopo aver raggiunto la posizione ed effettuato il livellamento del laser rotante, un segnale acustico di cinque secondi indica la conclusione del processo. Inoltre, il simbolo "allineamento automatico" non viene più visualizzato.

1. Verificare l'impostazione dell'altezza sul display.

2. Rimuovere il ricevitore laser/telecomando.

Se il processo di allineamento automatico non riesce, vengono emessi brevi segnali e scompare il simbolo "allineamento automatico".

7 Cura e manutenzione

Rispettare i valori limite di temperatura da -25 °C (-13 °F) a +60 °C (140 °F), se si conserva l'attrezzato nell'abitacolo del veicolo.

• Tenere l'asta filettata sempre pulita rimuovendo la sporcizia e i residui di calcestruzzo.
• Pulire utilizzando unicamente un panno morbido e pulito. Se necessario, inumidire il panno con alcol puro o acqua. Non utilizzare altri liquidi, poiché potrebbero risultare aggressivi per le parti in plastica.

8 Trasporto e magazzinaggio

Trasporto

PRUDENZA

Avvio accidentale durante il trasporto. A causa delle batterie lasciate internamente, l'attrezzo può avviarsi in modo incontrollato durante il trasporto e danneggiarsi.

- Trasportare sempre l'attrezzo solamente dopo aver rimosso le batterie.

• Dopo l'uso, abbassare completamente l'asta filettata.
• Prelevare la batteria.
• Chiudere solo adesso le gambe del treppiede.
• Per il trasporto o la spedizione dell'attrezzatura, utilizzare la scatola di spedizione Hilti, la valigetta di trasporto Hilti o una confezione equivalente.
• Dopo un lungo periodo di trasporto, prima dell'uso eseguire una misurazione di controllo.

Stoccaggio

PRUDENZA

Danneggiamento accidentale dovuto a batterie difettose. L'apparecchio potrebbe essere danneggiato da eventuali perdite di liquido delle batterie.

- Immagazzinare sempre l'attrezzo dopo aver rimosso le batterie.

• Asciugare l'attrezzo e riporlo a magazzino fuori dalla portata dei bambini e del personale non autorizzato.
• Togliere gli strumenti dai loro imballaggi se sono bagnati. Pulire ed asciugare gli strumenti, i contenitori per il trasporto e gli accessori ad una temperatura massima di 40 °C (104 °F).
• Riporre tutta l'attrezzatura nel relativo imballaggio ed immagazzinarla solo quando è completamente asciutta.
• Dopo un lungo periodo di immagazzinaggio, prima dell'uso eseguire una misurazione di controllo.
• Conservare la batteria possibilmente in un luogo fresco e asciutto.

Non lasciare mai la batteria al sole, su caloriferi o dietro le finestre.

9 Supporto in caso di anomalie

In caso di anomalie non indicate nella presente tabella o che non è possibile risolvere per proprio conto, si prega di rivolgersi al Centro Riparazioni Hilti.

9.1 Supporto in caso di anomalie

Anomalia Possibile causa Soluzione
Il treppiede non risponde.	Treppiede non acceso.	▸ Accendere il treppiede.
	Treppiede non abbinato.	▸ Abbinare il telecomando con il treppiede. 66
Non è possibile accendere il treppiede.	Batteria non completamente inserita o scarica.	▸ Far scattare percettibilmente in sede la batteria o caricarla.
Allineamento automatico non riuscito.	L'altezza desiderata è oltre il livello di regolazione possibile.	Controllare l'altezza di regolazione.
	Vibrazione eccessiva dovuta a influssi esterni.	Aprire completamente il treppiede e prestare attenzione ad un corretto posizionamento.
	Il treppiede è fuori portata. ▶ Andare con il telecomando più vicino al treppiede e/o allineare il pannello di comando del treppiede in direzione del telecomando.
Impostazione della modalità monitoraggio non riuscita.	L'altezza desiderata è oltre il livello di regolazione possibile.	Controllare l'altezza di regolazione.
	Vibrazione eccessiva dovuta a influssi esterni.	Aprire completamente il treppiede e prestare attenzione ad un corretto posizionamento.
	Il treppiede è fuori portata. ▶ Andare con il Telecomando più vicino al treppiede e/o allineare il pannello di comando del treppiede in direzione del telecomando.

10 RoHS (direttiva per la restrizione dell'uso di sostanze pericolose)

Al link seguente trovate la tabella delle sostanze pericolose: qr.hilti.com/r56543.

Alla fine di questa documentazione trovate un codice QR che consente di accedere alla tabella RoHS.

11 Smaltimento

AVVERTIMENTO

Pericolo di lesioni a causa di uno smaltimento non conforme! Pericoli per la salute imputabili alla fuoriuscita di gas o liquidi.

▶ Non spedire né inviare le batterie danneggiate!
Coprire i collegamenti con materiale non conduttivo per evitare cortocircuiti.
- Smaltire le batterie in modo che non possano finire in mano ai bambini.
Smaltire la batteria presso l'Hilti Store di fiducia oppure rivolgersi alla propria azienda di smaltimento competente.

I prodotti Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio

è che i materiali vengano accuratamente separati. In molti Paesi Hilti ritira il vostro vecchio attrezzo. Rivolgetevi al Servizio Clienti Hilti oppure al vostro referente Hilti.

Non gettare gli attrezzi elettrici, le apparecchiature elettroniche e le batterie tra i rifiuti domestici.

12 Garanzia del costruttore

In caso di domande sulle condizioni di garanzia, rivolgersi al partner locale Hilti.

13 Avvertenza FCC (valida negli USA)/Avvertenza IC (valida in Canada)

PRUDENZA

Disturbo della radioricezione Con l'utilizzo del prodotto in ambienti abitativi possono verificarsi disturbi della radioricezione.

• Questo strumento è stato testato ed è risultato conforme ai valori limite stabiliti nel capitolo 15 delle direttive FCC per gli strumenti digitali di classe A. Questi valori limite prevedono, per l'installazione in ambienti non abitativi, una sufficiente protezione da irradiazioni di disturbo. Apparecchi di questo genere producono, utilizzano e possono anche emettere radiofrequenze. Pertanto, se non vengono installati ed azionati in conformità alle relative istruzioni, possono provocare disturbi nella ricezione radiofonica.
  Non è tuttavia possibile garantire che, in determinate installazioni, non si possano verificare fenomeni di disturbo. Nel caso in cui questo strumento provochi disturbi di radio/telericezione, evento determinabile spegnendo e riaccendendo lo strumento, l'operatore è invitato ad eliminare le anomalie di funzionamento con l'ausilio dei seguenti provvedimenti: Reindirizzare o spostare l'antenna di ricezione. Aumentare la distanza tra strumento e ricevitore. È consigliabile chiedere l'aiuto del rivenditore di zona o di un tecnico radiotelevisivo esperto.

Modifiche o cambiamenti apportati allo strumento senza espressa autorizzazione da parte di Hilti, possono limitare il diritto dell'operatore ad utilizzare lo strumento stesso.

Questo dispositivo è conforme al paragrafo 15 delle direttive FCC ed RSS-210 della IC.

La messa in funzione è subordinata alle seguenti due condizioni:

Questo strumento non dovrebbe generare radiazioni dannose.

Lo strumento deve assorbire tutte le radiazioni, comprese quelle che potrebbero innescare operazioni indesiderate.

Original brugsanvisning
