KÄYTTÖOHJE PR 300HV2S HILTI

1.1 Tästä käyttöohjeesta

• Varoitus! Ennen tuotteen käyttämistä varmista, että olet lukenut ja ymmärtänyt tuotteen mukana toimitetun käyttöohjeen ja sen sisältämät ohjeet, neuvot sekä turvallisuus- ja varoitushuomautukset, kuvat ja tekniset erittelyt. Perehdy etenkin kaikkiin ohjeisiin, turvallisuus- ja varoitushuomautuksiin, kuviin, teknisiin erittelyihin sekä tuotteen osiin ja toimintoihin. Ellei määräyksiä, ohjeita ja neuvoja noudateta, aiheutuu sähköiskun, tulipalon ja/tai vakavien vammojen vaara. Säilytä käyttöohje ja kaikki ohjeet sekä turvallisuus- ja varoitushuomautukset myöhempää käyttötarvetta varten.

-tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja98 Suomi 2015596 *2015596* sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti.

• Oheinen käyttöohje vastaa tekniikan tasoa painatushetkellä. Katso uusin versio internetistä Hiltin tuotesivustolta. Sinne pääset tässä käyttöohjeessa olevasta linkistä tai QR-koodilla, joka on merkitty symbolilla .

• Varmista, että tämä käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.

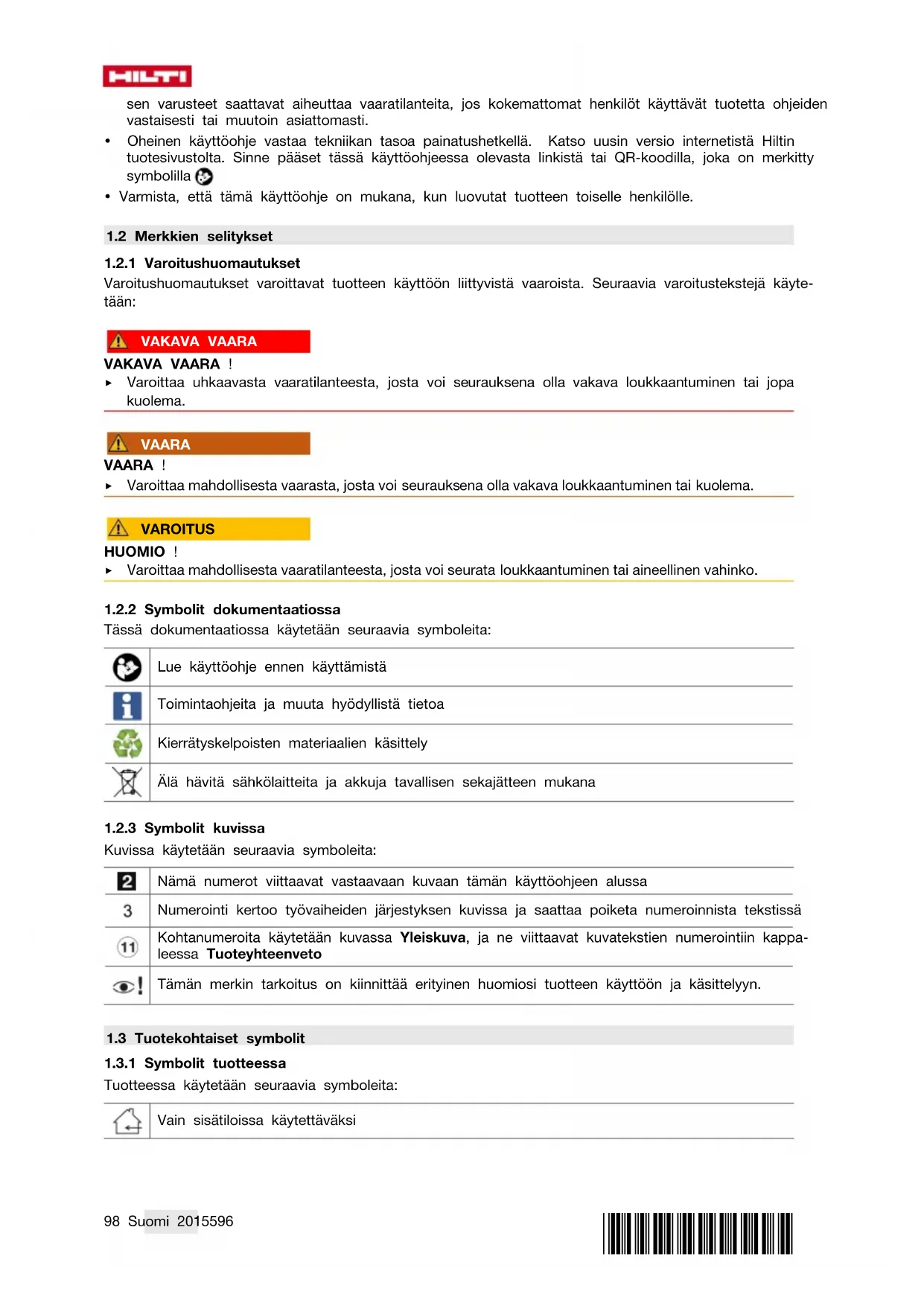

1.2 Merkkien selitykset

1.2.1 Varoitushuomautukset

Varoitushuomautukset varoittavat tuotteen käyttöön liittyvistä vaaroista. Seuraavia varoitustekstejä käyte- tään: VAKAVA VAARA VAKAVA VAARA ! ▶ Varoittaa uhkaavasta vaaratilanteesta, josta voi seurauksena olla vakava loukkaantuminen tai jopa kuolema. VAARA VAARA ! ▶ Varoittaa mahdollisesta vaarasta, josta voi seurauksena olla vakava loukkaantuminen tai kuolema. VAROITUS HUOMIO ! ▶ Varoittaa mahdollisesta vaaratilanteesta, josta voi seurata loukkaantuminen tai aineellinen vahinko.

1.2.2 Symbolit dokumentaatiossa

Tässä dokumentaatiossa käytetään seuraavia symboleita: Lue käyttöohje ennen käyttämistä Toimintaohjeita ja muuta hyödyllistä tietoa Kierrätyskelpoisten materiaalien käsittely Älä hävitä sähkölaitteita ja akkuja tavallisen sekajätteen mukana

1.2.3 Symbolit kuvissa

Kuvissa käytetään seuraavia symboleita: Nämä numerot viittaavat vastaavaan kuvaan tämän käyttöohjeen alussa Numerointi kertoo työvaiheiden järjestyksen kuvissa ja saattaa poiketa numeroinnista tekstissä Kohtanumeroita käytetään kuvassa Yleiskuva, ja ne viittaavat kuvatekstien numerointiin kappa- leessa Tuoteyhteenveto Tämän merkin tarkoitus on kiinnittää erityinen huomiosi tuotteen käyttöön ja käsittelyyn.

1.3 Tuotekohtaiset symbolit

1.3.1 Symbolit tuotteessa

Tuotteessa käytetään seuraavia symboleita: Vain sisätiloissa käytettäväksi*2015596* 2015596 Suomi 99

-tuotteet on tarkoitettu ammattikäyttöön, ja niitä saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettu henkilö. Käyttäjän pitää olla hyvin perillä käyttöön liittyvistä vaaroista. Tuote ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät tuotetta ohjeiden vastaisesti tai muutoin asiattomasti. Tyyppimerkinnän ja sarjanumeron löydät tyyppikilvestä. ▶ Kirjoita sarjanumero oheiseen taulukkoon. Tuotteen tiedot tarvitaan, jos esität kysymyksiä myynti- tai huoltoedustajallemme. Tuotetiedot Automaattinen jalusta PRA 90 Sukupolvi 01 Sarjanumero

1.5 Vaatimustenmukaisuusvakuutus

Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Turvallisuus

2.1 Turvallisuusohjeet

Tämän käyttöohjeen eri kappaleissa annettujen turvallisuusohjeiden ja käytettävän pyörivän tasolaserin käyttöohjeen turvallisuusohjeiden lisäksi on aina ehdottomasti noudatettava seuraavia ohjeita. Yleiset turvallisuusohjeet Älä poista turvalaitteita käytöstä tai irrota laitteessa olevia huomautus- ja varoitustarroja. Työpaikan asianmukaiset olosuhteet ▶ Varmista mittauspaikan turvallisuus ja varmista laitetta käyttökuntoon asettaessasi, ettei lasersäde suuntaudu kohti muita ihmisiä tai kohti itseäsi. ▶ Vältä hankalia työskentelyasentoja; etenkin jos teet suuntausta tikkailta. Varmista, että seisot tukevalla alustalla ja säilytät aina tasapainosi. ▶ Varmista, että pystytät laitteen vakaalle alustalle (tärinättömälle alustalle!). ▶ Käytä laitetta vain teknisissä tiedoissa eritellyissä käyttöolosuhteissa. ▶ Kun pystytät jalustaa ja käytät sitä, varo ettei mikään kehosi osa ole jalustan alla.

Älä käytä jalustaa nostotyökaluna tai nostamisen ja nousemisen apuvälineenä. ▶ Pidä lapset poissa työskentelyalueelta. Pidä muut henkilöt poissa työskentelyalueelta. ▶ Kun pystytät jalustaa sisätilaan, ota huomioon, että jalusta saattaa naarmuttaa pintoja. Sähkömagneettinen häiriökestävyys ▶ Vaikka laite täyttää voimassa olevien määräysten tiukat vaatimukset, Hilti ei pysty sulkemaan pois mah- dollisuutta, että voimakas häiriösäteily rikkoo laitteen, jolloin seurauksena voi olla virheellisiä toimintoja. Tässä tapauksessa, tai jos mittaustulosten luotettavuutta on syytä epäillä, suorita tarkastusmittaus. Hilti ei myöskään pysty sulkemaan pois mahdollisuutta, että muihin laitteisiin (esimerkiksi lentokoneiden navigointilaitteet) aiheutuu häiriöitä. Yleiset turvallisuustoimenpiteet ▶ Tarkasta laite aina ennen käyttöä. Jos laite on vaurioitunut, korjauta se Hilti-huollossa. ▶ Pidä laitteen PRA 90 kierretanko aina puhtaana liasta ja varmista, ettei tangossa ole vieraita esineitä ja ettet kosketa sitä millään kehosi osalla.

Älä laita sormiasi tai mitään muuta kehosi osaa jalustan jalkaputkiin tai jalustan kohtiin, joissa ne saattaisivat vahingoittua. ▶ Vaikka laite on suunniteltu kovaan rakennustyömaakäyttöön, laitetta on käsiteltävä varoen kuten muitakin sähkötyökaluja. ▶ Vaikka laite on suunniteltu kosteustiiviiksi, pyyhi laite kuivaksi aina ennen kuin laitat sen kanto- laukkuun. ▶ Käytä verkkolaitetta vain verkkovirtaan liittämiseen.100 Suomi 2015596 *2015596* ▶ Varmista, etteivät laite ja verkkolaite muodosta estettä, joka aiheuttaa kompastumis- tai loukkaan- tumisvaaran. ▶ Varmista työpaikan hyvä valaistus. ▶ Tarkasta jatkojohdon kunto säännöllisesti, ja vaihda johto, jos havaitset vaurioita. Jos verkkolaite tai jatkojohto vaurioituu työskentelyn aikana, älä kosketa verkkolaitetta. Irrota pistoke verkkopis- torasiasta. Vaurioituneet liitäntäjohdot ja jatkojohdot aiheuttavat vakavan sähköiskun vaaran. ▶ Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi maadottuu. ▶ Suojaa verkkojohto kuumuudelta, öljyltä ja teräviltä reunoilta.

Älä käytä verkkolaitetta, jos se on likainen tai märkä. Verkkolaitteen pintaan kertynyt pöly, etenkin sähköä johtavien materiaalien pöly, tai kosteus saattavat epäsuotuisissa tilanteissa aiheuttaa sähköiskun. Tämän vuoksi tarkastuta likaantunut laite säännöllisin välein Hilti-huollossa, ja etenkin jos työstät sähköä johtavia materiaaleja usein. ▶ Vältä liitäntäpintojen koskettamista. ▶ Käytä mukana toimitettua kantohihnaa apuna laitteen PRA 90 kantamiseen. Varo, ettet laitetta PRA 90 kuljettaessasi aiheuta vammoja itsellesi tai muille henkilöille. Kuljetettaessa on ehdotto- masti varottava jalkojen teräviä päitä. ▶ Varmista, että laitteen PRA 90 käyttämisen jälkeen kierretanko on aina säädetty alas ennen jalustan jalkojen kokoon taittamista. Akkukäyttöisten sähkötyökalujen käyttö ja hoito ▶ Käytä vain juuri kyseiseen laitteeseen hyväksyttyjä akkuja. Muiden akkujen tai muihin käyttötarkoi- tuksiin tarkoitettujen akkujen käyttö aiheuttaa tulipalo- ja räjähdysvaaran. ▶ Pidä akut suojassa korkeilta lämpötiloilta ja avotulelta. Räjähdysvaara on olemassa. ▶ Akkuja ei saa avata, puristaa, kuumentaa lämpötilaan yli 80 °C (176 °F) tai polttaa. Muutoin on olemassa tulipalo, räjähdys- ja syöpymisvaara. ▶ Varo, ettei kosteutta pääse tunkeutumaan akun sisään. Sisään päässyt kosteus voi aiheuttaa oikosulun tai kemiallisen reaktion, minkä seurauksena saattaa aiheutua palovammoja tai syttyä tulipalo. ▶ Ota litiumioniakkujen kuljettamisesta, varastoinnista ja käyttämisestä annetut erityisohjeet huo- mioon.

Älä oikosulje akkua. Tarkasta aina ennen akun paikalleen laittamista, ettei akun liittimissä akussa ja laitteessa ole vieraita esineitä. Jos akun liittimiin tulee oikosulku, tulipalo, räjähdys- ja syöpymisvaara on olemassa. ▶ Vaurioitunutta akkua (esimerkiksi akkua, jossa on murtumia tai josta on irronnut palasia tai jonka liittimet ovat painuneet sisään tai vääntyneet ulos), ei saa ladata eikä käyttää. ▶ Käytä laitteen käyttämiseenja akun lataamiseen vain verkkolaitetta PRA 85 tai autolatauspistoketta PRA 86. Muutoin laite saattaa vaurioitua. 3 Kuvaus

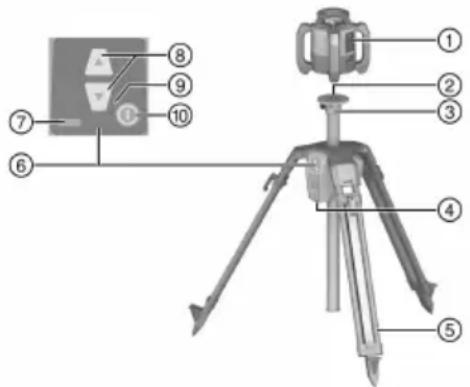

3.1 Tuoteyhteenveto 1

Laserin kiinnityskohta 5/8"

Esiin vedettävät tuet

3.2 Tarkoituksenmukainen käyttö

Kuvattu tuote on automaattinen jalusta, johon voidaan kiinnittää pyörivä tasolaser. Jalusta voidaan käyttökentän painikkeilla tai kauko-ohjaimella säätää korkeussuunnassa. Jalustalla ja siihen kiinnitetyllä*2015596* 2015596 Suomi 101 pyörivällä tasolaserilla voidaan toteuttaa vaakasuuntainen lasertaso halutulle kohdekorkeudelle, siirtää korkomerkkejä ja suunnata tai tarkastaa korkeuksia. ▶ Käytä tässä tuotteessa vain Hilti-litiumioniakkua PRA 84. ▶ Käytä näille akuille vain Hilti-verkkolaitetta PRA 85. Jalustaa voidaan käyttää kahdella eri tavalla: suoraan jalustan käyttökentästä tai Hilti -laservastaanottimella/- kauko-ohjaimella (Hilti -tasolaserin yhteydessä automaattiseen suuntaukseen ja valvontaan). Yhteensopivat laservastaanottimet/kauko-ohjaimet:

3.3 Automaattinen suuntaus

Tämä jalusta voidaan pyörivien Hilti-tasolasereiden PR 30HVS A12, PR 30HVSG A12 tai PR 300HV2S yhteydessä suunnata automaattisesti. Nämä tasolaserit on erityisesti suunniteltu laitteen PRA 90 yhteydessä käytettäviksi, ja niissä on 3-laitekommunikaatio jalustan, tasolaserin ja siihen liittyvän kauko-ohjaimen välillä. Näiden kolmen komponentin yhteistoiminnalla yksi henkilö pystyy suuntaamaan lasertason automaattisesti tarkkaan pisteeseen. Siten laservastaanottimen/kauko-ohjaimen avulla on vain näytettävä kohdekorkeus, ja PRA 90 säätää pyörivän tasolaserin lasertason tarkasti korkeuteen. Muita tasolasereita käytettäessä automaattinen suuntaus ei ole mahdollista.

3.4 Lataustilan näyttö

Latauksen aikana laitteessa, käytön aikana Tila Merkitys 4 LED-merkkivaloa palaa. Lataustila 100 % 3 LED-merkkivaloa palaa, 1 LED vilkkuu. Lataustila ≥ 75 % 2 LED-merkkivaloa palaa, 1 LED vilkkuu. Lataustila ≥ 50 % 1 LED palaa, 1 LED vilkkuu. Lataustila ≥ 25 % 1 LED-merkkivalo vilkkuu. Lataustila < 25 % Latauksen aikana laitteen ulkopuolella Tila Merkitys Akun punainen LED-merkkivalo palaa. Akkua ladataan Akun punainen LED-merkkivalo ei pala. Lataustila 100 %

3.5 Toimituksen sisältö

Automaattinen jalusta PRA 90, litiumioniakku PRA 84, verkkolaite PRA 85, kantohihna, käyttöohje, valmista- jatodistus. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti Store -liikkeestä tai nettiosoitteesta: www.hilti.group 4 Tekniset tiedot

4.1 Tekniset tiedot PRA 90

Nimellisjännite 7,2 V Nimellisvirta 1 500 mA Kommunikaation kantama laitteen PRA 30 kanssa jalustan käyttö- kentän suuntaan 50 m (164 ft - 1 in) Kommunikaation kantama laitteen PRA 30 kanssa sivusuuntaan tai vastakkaiseen suuntaan jalustan käyttökenttään nähden 30 m (98 ft - 5 in) Kuljetuspituus 94 cm (37 in)102 Suomi 2015596 *2015596* Paino 8 kg (18 lb) Kantopaino ≤ 5 kg (≤ 11 lb) Maksimikorkeus (pyörivän tasolaserin kanssa) 1,95 m (6 ft - 4,77 in) Minimikorkeus (pyörivän tasolaserin kanssa) 0,97 m (3,18 ft) Maks. käyttöpaikkakorkeus 2 000 m (6 561 ft - 8 in) Maks. suhteellinen ilmankosteus 90 % Säätöliikematka yhteensä 54 cm (21 in) Pienin säätöliikematka 0,25 mm (0,010 in) Käyttölämpötila −20 ℃ … 60 ℃ (−4 ℉ … 140 ℉) Varastointilämpötila −25 ℃ … 60 ℃ (−13 ℉ … 140 ℉) Suojausluokka IP 56 Jalustakierre ⁵⁄₈" x 11 mm (0,43") Säteilyteho 1,1 dBm Taajuus 2 400 MHz … 2 483,5 MHz

4.2 Tekniset tiedot PRA 84

Nimellisjännite 7,2 V Maksimijännite käytön aikana tai ladattaessa käytön aikana 13 V Latausaika lämpötilassa 32 °C (+90 °F) 130 min Käyttölämpötila −20 ℃ … 50 ℃ (−4 ℉ … 122 ℉) Varastointilämpötila (kuiva) −25 ℃ … 60 ℃ (−13 ℉ … 140 ℉) Latauslämpötila 0 ℃ … 40 ℃ (32 ℉ … 104 ℉) Paino 0,3 kg (0,7 lb)

4.3 Tekniset tiedot PRA 85

Verkkojännite 115 V … 230 V Verkkovirran taajuus 47 Hz … 63 Hz Nimellistehonotto 36 W Nimellisjännite 12 V Käyttölämpötila 0 ℃ … 40 ℃ (32 ℉ … 104 ℉) Varastointilämpötila (kuiva) −25 ℃ … 60 ℃ (−13 ℉ … 140 ℉) Paino 0,23 kg (0,51 lb)*2015596* 2015596 Suomi 103 5 Käyttöönotto

5.1 Akun lataaminen 2

Tässä jalustassa saa käyttää vain Hilti-akkua PRA 84. ▶ Lataa akku täyteen ennen ensimmäistä käyttökertaa.

5.1.1 Akun lataaminen laitteessa 2

VAARA Sähkövirran aiheuttama vaara. Verkkolaitteen sisään tunkeutuva neste voi johtaa oikosulkuun ja räjähdyk- seen. Seurauksena voi olla vakavia loukkaantumisia, palovammoja ja tulipalo! ▶ Verkkolaitetta PRA 85 saa käyttää vain sisätiloissa.

1. Laita akku paristolokeroon.

2. Kierrä kantta siten, että akun latausliitäntä tulee näkyviin.

3. Liitä verkkolaitteen tai autolaturin pistoke akkuun.

4. Liitä verkkolaite tai autolatauspistoke virtalähteeseen.

Akun senhetkinen lataustila näytetään akun lataustilan näytöllä, kun jalusta on päälle kytkettynä.

5.1.2 Akun lataaminen laitteen ulkopuolella 2

VAARA Sähkövirran aiheuttama vaara. Verkkolaitteen sisään tunkeutuva neste voi johtaa oikosulkuun ja räjähdyk- seen. Seurauksena voi olla vakavia loukkaantumisia, palovammoja ja tulipalo! ▶ Verkkolaitetta PRA 85 saa käyttää vain sisätiloissa.

1. Vedä akku irti jalustasta ja liitä verkkolaitteen pistoke tai autolatauspistoke.

2. Liitä verkkolaite tai autolatauspistoke virtalähteeseen.

Akun punainen LED palaa latauksen aikana.

5.1.3 Akun lataaminen käytön aikana 2

1. Kierrä kantta siten, että akun latausliitäntä tulee näkyviin.

2. Liitä verkkolaitteen pistoke akkuun.

▶ Jalustaa voi käyttää lataamisen aikana, ja lataamisen aikana jalustassa olevat LED-merkkivalot ilmaisevat akun lataustilan.

5.2 Akun kiinnitys 3

Tarkasta aina ennen akun paikalleen laittamista, ettei akun liittimissä akussa ja jalustassa ole vieraita esineitä.

1. Työnnä akku kiinnitykseensä jalustassa.

2. Kierrä lukitsinta kahden uran verran myötäpäivään siten, että lukitussymboli tulee näkyviin.

1. Kierrä lukitsinta kahden uran verran vastapäivään siten, että lukituksen vapautussymboli tulee näkyviin.

2. Vedä akku irti laitteesta.104 Suomi 2015596

6.1 Pyörivän tasolaserin kiinnitys jalustaan

Kiinnitä vain sellainen laite, jonka paino on enintään 5 kg (11 lbs). ▶ Kierrä pyörivä tasolaser kiinni jalustaan.

6.2 Työskentely käyttäen jalustaa ilman kauko-ohjainta

1. Paina jalustan käyttökytkintä.

▶ Jalusta kytkeytyy päälle.

2. Paina sitten jalustan käyttöpainikkeiden vastaavia nuolipainikkeita, jotta jalusta säätyy ylös- tai alaspäin.

6.3 Työskentely käyttäen jalustaa ja laservastaanotinta/kauko-ohjainta 4, 5

Ennen käyttöä laservastaanotin/kauko-ohjain on paritettava jalustan kanssa, jotta näiden laitteiden välinen kommunikaatio toimii. Tasolaserin pitää myös olla erikseen paritettu laservastaanottimen/kauko-ohjaimen kanssa. Siten toteutuu 3-laiteparitus, mikä on lasertason automaattisen suuntauksen edellytys.

1. Paina jalustan ja kauko-ohjaimen käyttökytkimiä samanaikaisesti vähintään 3 sekunnin ajan.

▶ Parittamisen jälkeen laservastaanottimen/kauko-ohjaimen näytössä näkyy ketjusymboli, ja laitteessa PRA 90 vilkkuvat kaikki LED-merkkivalot. Kummatkin laitteet kytkeytyvät näiden näyttöjen jälkeen automaattisesti pois päältä.

2. Kytke jalusta, tasolaser ja laservastaanotin/kauko-ohjain päälle.

▶ Laservastaanottimen/kauko-ohjaimen näytössä näytetään pyörivä tasolaser ja jalusta; aktiivinen radiotaajuusyhteys näytetään aaltona. ▶ Jos aktiivista radiotaajuusyhteyttä ei ole, näyttöön ilmestyy aallon sijasta varoituskolmio.

6.4 Suuntaus automaattisella jalustalla PRA 90

Ensimmäisen käyttökerran yhteydessä laservastaanotin/kauko-ohjain on paritettava jalustan kanssa.

Kierrä pyörivä tasolaser kiinni jalustaan. 104

Kytke jalusta, tasolaser ja laservastaanotin/kauko-ohjain päälle. 104

Suuntaa lasertason korkeus nyt manuaalisesti 104 tai automaattisesti 104.

6.4.1 Manuaalinen suuntaaminen 6

▶ Paina laservastaanottimen/kauko-ohjaimen painikkeita +/- tai laitteen PRA 90 nuolipainikkeita, jos haluat siirtää vaakatasoa samassa suunnassa ylös- tai alaspäin.

6.4.2 Automaattinen suuntaus 7

1. Pidä laservastaanottimen/kauko-ohjaimen vastaanottopuoli haluamallasi korkeudella ja laitteen PRA 90

käyttökentän suuntaan. Pidä laservastaanotinta/kauko-ohjainta suuntaamisen aikana rauhallisesti paikal- laan ja varmista, että laservastaanottimen/kauko-ohjaimen ja laitteen välillä on esteetön näkyvyys.

2. Kaksoisnapsauta automaattisen suuntauksen painiketta laservastaanottimessa/kauko-ohjaimessa. Toi-

sella kaksoisnapsautuksella lopetat suuntauksen. ▶ Kaksoisnapsautus käynnistää lasertason suuntausvaiheen, ja jalusta ajaa ylös- tai alaspäin. Sen aikana kuuluu jatkuva akustinen merkkiääni. Heti kun lasersäde osuu laservastaanottimen/kauko- ohjaimen vastaanottokenttään, säde liikkuu merkkiuran (vertailutaso) kohdalle. Kun tämä asento on saavutettu ja tasolaser on vaaittunut, kuuluu viisi sekuntia kestävä merkkiääni ilmaisten tämän vaiheen päättymisen. Lisäksi automaattisen suuntauksen symboli ei enää ole näytössä.

3. Tarkasta korkeusasetus näytöstä.*2015596*

4. Poista laservastaanotin/kauko-ohjain.

Jos automaattinen suuntausvaihe ei onnistunut, kuuluu lyhyitä merkkiääniä, ja automaattisen suuntauksen symboli katoaa näytöstä. 7 Huolto ja kunnossapito Muista, että lämpötilan pitää olla välillä 25 °C (-13 °F) ja +60 °C (140 °F), jos säilytät laitetta autossa.

• Pidä kierretanko puhtaana karkeasta liasta ja betonijäämistä.

• Käytä puhdistamiseen vain puhdasta ja pehmeää kangasta. Tarvittaessa kostuta kangas puhtaalla alkoholilla tai vedellä. Älä käytä muita nesteitä, sillä ne saattavat vaurioittaa muoviosia. 8 Kuljetus ja varastointi Kuljettaminen VAROITUS Käynnistyminen vahingossa kuljetuksen aikana. Jos akut ovat paikallaan laitteessa, laite saattaa vahingossa käynnistyä kuljetuksen aikana ja vaurioitua. ▶ Älä koskaan kuljeta laitetta akkuja irrottamatta.

• Käytön jälkeen aja kierretanko täysin alas.

• Vasta nyt käännä jalustan jalat sisään.

• Kuljeta tai lähetä laite aina Hilti-kuljetuspakkauksessa, Hilti-kuljetuslaukussa tai muussa vastaavan laatuisessa pakkauksessa.

• Pitemmän kuljettamisen jälkeen tee aina tarkastusmittaus ennen laitteen käyttämistä. Varastointi VAROITUS Viallisen akun aiheuttama huomaamaton vaurio. Akkujen vuodot saattavat vaurioittaa laitetta. ▶ Varastoi laite aina akut irrotettuna.

• Varastoi laite lasten ja asiattomien henkilöiden ulottumattomissa.

• Poista kostunut laite laatikosta tai laukusta. Anna laitteen, kuljetuslaukun ja lisävarusteiden kuivua enintään lämpötilassa 40 °C (104 °F) ja puhdista ne.

• Pakkaa laite ja varusteet vasta kun ne ovat täysin kuivuneet.

• Pitemmän varastoinnin jälkeen tee aina tarkastusmittaus ennen laitteen käyttämistä.

• Varastoi akku viileässä ja kuivassa paikassa. Älä koskaan varastoi akkua auringonpaisteessa, lämmittimen tai patterin päällä tai ikkunan vieressä. 9 Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon.

9.1 Apua häiriötilanteisiin

Häiriö Mahdollinen syy Ratkaisu Jalusta ei reagoi. Jalustaa ei ole kytketty päälle. ▶ Kytke jalusta päälle. Jalustaa ei ole paritettu. ▶ Parita kauko-ohjain jalustaan.

Jalustaa ei saa kytkettyä päälle. Akku ei kunnolla paikallaan tai akku tyhjä. ▶ Lukitse akku kuultavasti nak- sahtaen paikalleen tai lataa akku. Automaattinen suuntaus ei onnistunut. Haluttu korkeus ei ole mahdollisen säätökorkeuden rajoissa. ▶ Tarkasta säätökorkeus.106 Suomi 2015596 *2015596* Häiriö Mahdollinen syy Ratkaisu Automaattinen suuntaus ei onnistunut. Ulkoisen tekijän aiheuttama liian voimakas tärinä. ▶ Käännä jalusta täysin auki ja varmista tukeva pystytys. Jalusta kommunikaation kantaman ulkopuolella. ▶ Mene kauko-ohjaimen kans- sa lähemmäs jalustaa ja/tai suuntaa jalustan käyttökenttä kauko-ohjaimen suuntaan. Valvontatilan asetus ei onnis- tunut. Haluttu korkeus ei ole mahdollisen säätökorkeuden rajoissa. ▶ Tarkasta säätökorkeus. Ulkoisen tekijän aiheuttama liian voimakas tärinä. ▶ Käännä jalusta täysin auki ja varmista tukeva pystytys. Jalusta kommunikaation kantaman ulkopuolella. ▶ Mene kauko-ohjaimen kans- sa lähemmäs jalustaa ja/tai suuntaa jalustan käyttökenttä kauko-ohjaimen suuntaan. 10 RoHS (vaarallisten aineiden käytön rajoittamisen direktiivi) Vaarallisten aineiden taulukon löydät seuraavasta linkistä: qr.hilti.com/r56543. Linkki RoHS-taulukkoon on tämän dokumentaation lopussa QR-koodina. 11 Hävittäminen VAARA Määräystenvastaisten hävittäminen aiheuttaa loukkaantumisvaaran! Ulos vuotavat kaasut tai nesteet vaarantavat terveyden. ▶ Älä lähetä vaurioituneita akkuja! ▶ Peitä liitännät sähköä johtamattomalla materiaalilla oikosulkujen välttämiseksi. ▶ Hävitä akut siten, etteivät ne voi joutua lasten käsiin. ▶ Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. Hilti-tuotteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. ▶ Älä hävitä sähkötyökaluja, elektronisia laitteita ja akkuja tavallisen sekajätteen mukana! 12 Valmistajan myöntämä takuu ▶ Jos sinulla on takuuehtoihin liittyviä kysymyksiä, ota yhteys paikalliseen Hilti-edustajaan. 13 FCC-ohje (vain USA) / IC-ohje (vain Kanada) VAROITUS Radiovastaanoton häiriöt Tämän tuotteen käyttö asutusalueella saattaa aiheuttaa häiriöitä radiovastaano- tossa. ▶ Tämä laite on testattu, ja sen on todettu olevan luokan A digitaalilaitteelle asetettujen rajojen sisällä FCC-määräysten osan 15 mukaisesti. Nämä raja-arvot alittavissa laitteissa katsotaan olevan riittävä suoja häiritsevältä säteilyltä yrityskäyttöympäristössä käytettäessä. Tämän tyyppiset laitteet synnyttävät ja käyttävät suurtaajuuksia ja voivat myös säteillä niitä. Ne voivat siksi ohjeiden vastaisesti asennettaessa tai käytettäessä aiheuttaa radio- ja televisiovastaanoton häiriöitä. ▶ Häiriöttömyyttä ei voida taata kaikissa asennuksissa. Jos laite aiheuttaa radio- tai televisiovastaanotossa häiriöitä, jotka voidaan määrittää kytkemällä laite päälle ja pois, häiriön poistamiseen suositellaan seuraavia toimenpiteitä: Suuntaa antenni uudelleen tai vaihda sen paikkaa. Siirrä laite kauemmaksi vastaanottimesta. Ota yhteys jälleenmyyjään tai radio-/TV-asentajaan. Laitteeseen tehdyt muutokset, joihin Hilti ei ole antanut erillistä lupaa, voivat aiheuttaa laitteen käyttöhyväk- synnän raukeamisen.*2015596* 2015596 Eesti 107 Tämä laite vastaa FCCmääräysten pykälää 15 ja RSS210 IC-määräystä. Laitteen käyttöönotto edellyttää seuraavan kahden vaatimuksen täyttymistä: Tämä laite ei tuota haitallista säteilyä. Laitteen pitää sietää siihen kohdistuva häiriösäteily, mukaan lukien odottamattomia toimintoja aiheuttavat häiriösäteilyt. Algupärane kasutusjuhend 1 Andmed kasutusjuhendi kohta
