NÁVOD K OBSLUZE PR 300HV2S HILTI

1.1 K tomuto návodu k obsluze

• Varování! Než budete výrobek používat, musíte si přečíst a pochopit návod k obsluze přiložený k výrobku, včetně pokynů, bezpečnostních a varovných upozornění, obrázků a specifikací. Zejména se seznamte se všemi pokyny, bezpečnostními a varovnými upozorněními, obrázky, specifikacemi a dále součástmi a funkcemi. Při nedodržení hrozí nebezpečí zásahu elektrickým proudem, požáru a/nebo těžkých poranění. Návod k obsluze včetně všech pokynů, bezpečnostních a výstražných upozornění uchovejte pro pozdější použití.

Výrobky jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně zachází nevyškolený personál nebo pokud se nepoužívají v souladu s určeným účelem.

• Přiložený návod k obsluze odpovídá aktuálnímu stavu technických poznatků v okamžiku tisku. Aktuální verzi najdete vždy online na stránce s výrobky Hilti. K tomu použijte odkaz nebo QR kód v tomto návodu k obsluze, označený symbolem .

• Jiným osobám předávejte výrobek pouze s návodem k obsluze.

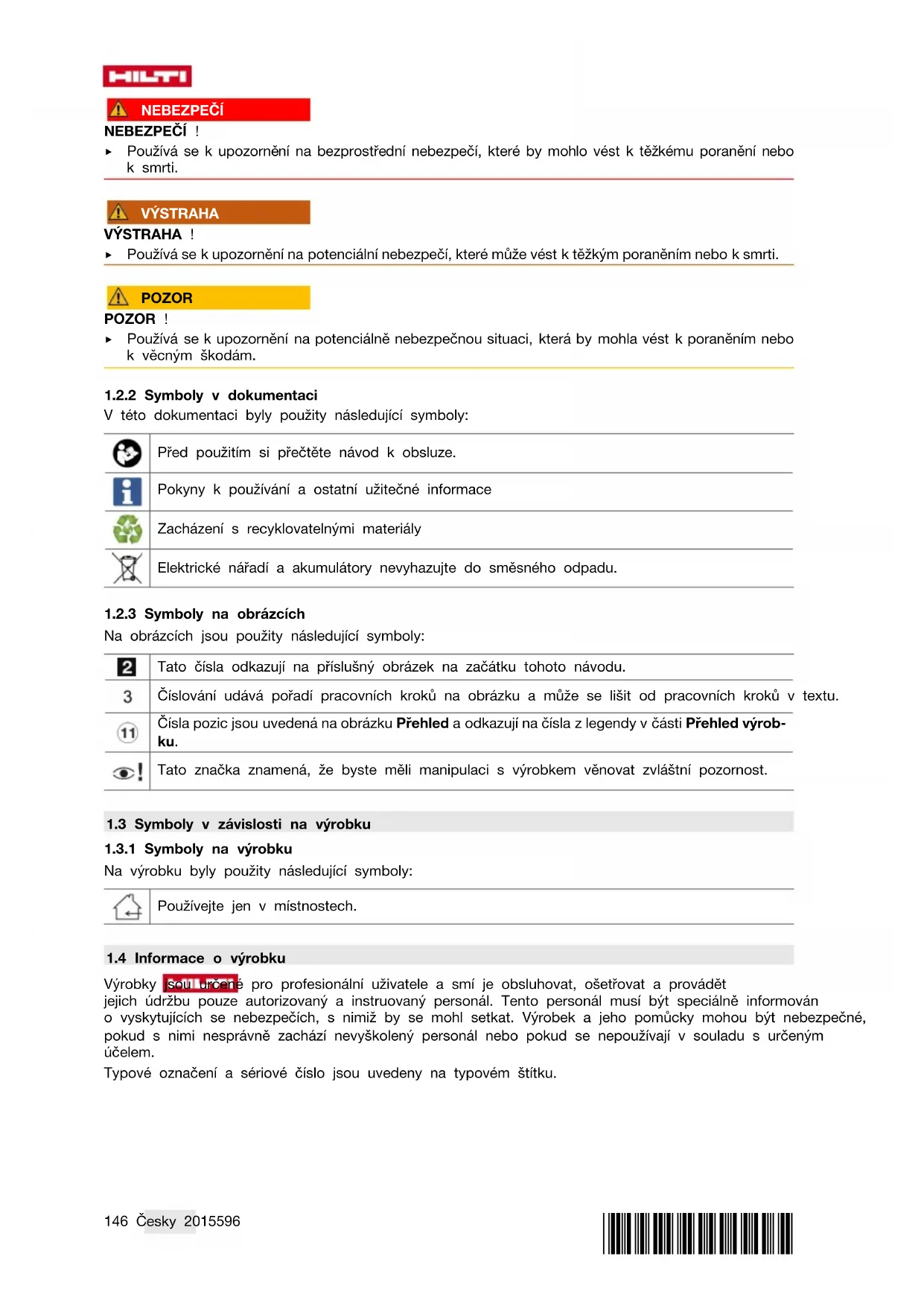

1.2 Vysvětlení značek

1.2.1 Varovná upozornění

Varovná upozornění varují před nebezpečím při zacházení s výrobkem. Byla použita následující signální slova:146 Česky 2015596 *2015596* NEBEZPEČÍ NEBEZPEČÍ ! ▶ Používá se k upozornění na bezprostřední nebezpečí, které by mohlo vést k těžkému poranění nebo k smrti. VÝSTRAHA VÝSTRAHA ! ▶ Používá se k upozornění na potenciální nebezpečí, které může vést k těžkým poraněním nebo k smrti. POZOR POZOR ! ▶ Používá se k upozornění na potenciálně nebezpečnou situaci, která by mohla vést k poraněním nebo k věcným škodám.

1.2.2 Symboly v dokumentaci

V této dokumentaci byly použity následující symboly: Před použitím si přečtěte návod k obsluze. Pokyny k používání a ostatní užitečné informace Zacházení s recyklovatelnými materiály Elektrické nářadí a akumulátory nevyhazujte do směsného odpadu.

1.2.3 Symboly na obrázcích

Na obrázcích jsou použity následující symboly: Tato čísla odkazují na příslušný obrázek na začátku tohoto návodu. Číslování udává pořadí pracovních kroků na obrázku a může se lišit od pracovních kroků v textu. Čísla pozic jsou uvedená na obrázku Přehled a odkazují na čísla z legendy v části Přehled výrob- ku. Tato značka znamená, že byste měli manipulaci s výrobkem věnovat zvláštní pozornost.

1.3 Symboly v závislosti na výrobku

1.3.1 Symboly na výrobku

Na výrobku byly použity následující symboly: Používejte jen v místnostech.

1.4 Informace o výrobku

Výrobky jsou určené pro profesionální uživatele a smí je obsluhovat, ošetřovat a provádět jejich údržbu pouze autorizovaný a instruovaný personál. Tento personál musí být speciálně informován o vyskytujících se nebezpečích, s nimiž by se mohl setkat. Výrobek a jeho pomůcky mohou být nebezpečné, pokud s nimi nesprávně zachází nevyškolený personál nebo pokud se nepoužívají v souladu s určeným účelem. Typové označení a sériové číslo jsou uvedeny na typovém štítku.*2015596* 2015596 Česky 147 ▶ Poznamenejte si sériové číslo do následující tabulky. Údaje výrobku budete potřebovat při dotazech adresovaných našemu zastoupení nebo servisu. Údaje o výrobku Automatický stativ PRA 90 Generace 01 Sériové číslo

1.5 Prohlášení o shodě

Prohlašujeme na výhradní zodpovědnost, že zde popsaný výrobek je ve shodě s platnými směrnicemi a normami. Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Bezpečnost

2.1 Bezpečnostní pokyny

Vedle technických bezpečnostních pokynů uvedených v jednotlivých kapitolách tohoto návodu k obsluze, resp. technických bezpečnostních pokynů příslušných návodů k obsluze používaných rotačních laserů, je nutno vždy striktně dodržovat následující ustanovení. Všeobecné bezpečnostní pokyny Nevyřazujte z činnosti žádná bezpečnostní zařízení a neodstraňujte informační a výstražné štítky. Vhodné vybavení pracoviště ▶ Zajistěte měřicí stanoviště a při instalaci přístroje dbejte na to, aby nebyl paprsek namířen proti jiným osobám ani proti vám samotným. ▶ Při práci na žebříku a lešení se vyhýbejte nepřirozenému držení těla. Při práci stůjte vždy bezpečně a stále udržujte rovnováhu. ▶ Dbejte na to, aby byl přístroj postavený na stabilním podkladu (bez vibrací!). ▶ Přístroj používejte pouze v definovaných mezích použití. ▶ Při instalaci a obsluze stativu dbejte na to, aby nebyly pod stativem žádné části těla. ▶ Nepoužívejte stativ jako zvedací nástroj nebo zvedací pomůcku. ▶ Udržujte mimo dosah dětí. Ostatní osoby se musí zdržovat v dostatečné vzdálenosti od vašeho pracoviště. ▶ Při instalaci stativu ve vnitřních prostorech dávejte pozor na podlahu, stativ by ji mohl poškrábat. Elektromagnetická kompatibilita ▶ Ačkoli přístroj splňuje požadavky příslušných směrnic, nemůže firma Hilti vyloučit možnost, že bude přístroj rušený silným zářením, což může vést k chybným operacím. V tomto případě nebo při jiných pochybnostech by měla být provedena kontrolní měření. Rovněž nemůže firma Hilti vyloučit, že nebudou rušeny jiné přístroje (např. navigační zařízení letadel). Všeobecná bezpečnostní opatření ▶ Před použitím přístroj zkontrolujte. Pokud je přístroj poškozený, nechte ho opravit v servisním středisku Hilti. ▶ Závitovou tyč stativu PRA 90 udržujte vždy mimo dosah jakýchkoli předmětů / částí těla, resp. ji zbavte případných nečistot. ▶ Nedávejte prsty nebo jiné části těla do trubek nohou stativu nebo na místa, kde by mohlo dojít ke zranění. ▶ Ačkoliv je přístroj konstruovaný pro používání v nepříznivých podmínkách na stavbě, měli byste s ním zacházet opatrně, podobně jako s jinými elektrickými zařízeními či přístroji. ▶ Přestože je přístroj chráněný proti vlhkosti, před uložením do transportního pouzdra ho do sucha otřete. ▶ Síťový adaptér používejte jen pro připojení do napájecí sítě. ▶ Zajistěte, aby přístroj ani jeho síťový adaptér nepřekážely a nezpůsobily pád nebo úraz. ▶ Zajistěte dobré osvětlení pracoviště. ▶ Pravidelně kontrolujte prodlužovací kabely a v případě poškození je vyměňte. Jestliže se při práci poškodí síťový adaptér nebo prodlužovací kabel, nesmíte se adaptéru dotýkat. Vytáhněte148 Česky 2015596 *2015596* síťovou zástrčku ze zásuvky. Poškozené přívodní a prodlužovací kabely představují nebezpečí úrazu elektrickým proudem. ▶ Nedotýkejte se uzemněných povrchů, např. trubek, topení, sporáků a chladniček. Při tělesném kontaktu s uzemněním hrozí zvýšené riziko úrazu elektrickým proudem. ▶ Chraňte přívodní kabel před horkem, olejem a ostrými hranami. ▶ Nikdy nepoužívejte síťový adaptér, když je špinavý nebo mokrý. Prach, především ten z vodivých materiálů, usazený na povrchu síťového adaptéru, nebo vlhkost mohou za nepříznivých podmínek způsobit úraz elektrickým proudem. Především pokud často opracováváte vodivé materiály, nechte znečištěné přístroje, zařízení a nářadí v pravidelných intervalech zkontrolovat v servisu Hilti. ▶ Nedotýkejte se kontaktů. ▶ Pro usnadnění přenášení stativu PRA 90 používejte dodaný popruh. Dbejte přitom na to, abyste při přepravě PRA 90 nezranili sebe ani třetí osoby. Při přepravě musíte dávat pozor především na polohu špiček nohou. ▶ Přesvědčte se, že je závitová tyč po použití PRA 90 před složením nohou stativu vždy spuštěná úplně dolů. Pečlivé zacházení s akumulátorovými přístroji a jejich používání ▶ Používejte výhradně akumulátory schválené pro příslušný přístroj. Při použití jiných akumulátorů nebo při použití akumulátorů pro jiné účely hrozí nebezpečí požáru a výbuchu. ▶ Chraňte akumulátory před vysokými teplotami a ohněm. Hrozí nebezpečí výbuchu. ▶ Akumulátory se nesmějí rozebírat, lisovat, zahřívat nad 80 °C (176 °F) ani pálit. Jinak hrozí nebezpečí požáru, výbuchu a poleptání. ▶ Zabraňte vniknutí vlhkosti do akumulátoru. Vlhkost v akumulátoru může způsobit zkrat a chemické reakce, v důsledku toho popálení nebo vznícení. ▶ Dodržujte zvláštní směrnice pro přepravu, skladování a provoz lithium-iontových akumulátorů. ▶ Zabraňte zkratu akumulátoru. Před nasazením akumulátoru do přístroje zkontrolujte, zda nejsou na kontaktech akumulátoru a přístroje cizí tělesa. Pokud dojde na kontaktech akumulátoru ke zkratu, hrozí nebezpečí požáru, výbuchu a poleptání. ▶ Poškozené akumulátory (např. akumulátory s prasklinami, prasklými díly, ohnutými, zaraženými a/nebo vytaženými kontakty) se nesmí nabíjet ani dále používat. ▶ Pro provoz přístroje a nabíjení akumulátoru používejte pouze síťový adaptér PRA 85 nebo konektor do zásuvky v automobilu PRA 86.. Jinak hrozí nebezpečí poškození přístroje. 3 Popis

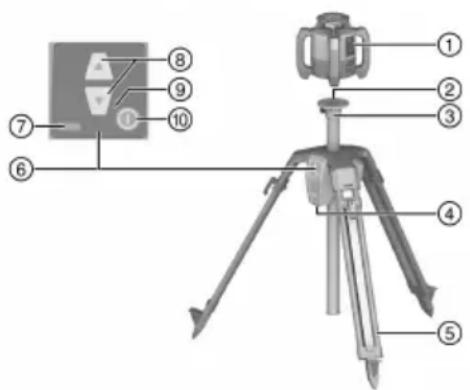

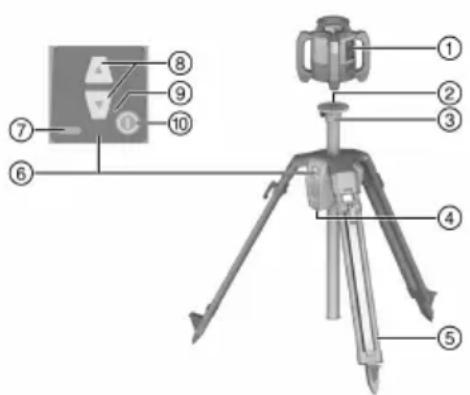

3.1 Přehled výrobku 1

Upevnění laseru 5/8"

Tlačítko zapnutí/vypnutí

3.2 Použití v souladu s určeným účelem

Popsaný výrobek je automatický stativ, na který lze namontovat rotační laser. Stativem lze pohybovat nahoru pomocí ovládacího panelu nebo dálkového ovládání. Pomocí stativu a na něj namontovaného rotačního laseru lze nastavit horizontální rovinu laseru na určitou cílovou výšku, přenášet metrové rysky, vyrovnávat nebo kontrolovat horizontální výšky. ▶ Tento výrobek používejte pouze s lithium-iontovým akumulátorem Hilti PRA 84. ▶ Tyto akumulátory používejte pouze se síťovým adaptérem Hilti PRA 85.*2015596* 2015596 Česky 149 Stativ lze ovládat dvěma různými způsoby: pomocí ovládacího panelu přímo na stativu nebo pomocí laserového přijímače / dálkového ovládání Hilti (v kombinaci s rotačním laserem Hilti pro automatické vyrovnání a kontrolu). Kompatibilní laserové přijímače / dálková ovládání:

3.3 Automatické vyrovnání

Stativ lze automaticky vyrovnat pomocí rotační laserů Hilti PR 30HVS A12, PR 30HVSG A12 nebo PR 300HV2S. Tyto rotační lasery jsou speciálně uzpůsobené pro PRA 90 a umožňují komunikaci tří zařízení, tj. mezi stativem, rotačním laserem a příslušným laserovým přijímačem / dálkovým ovládáním. Díky souhře těchto tří součástí lze rovinu laseru automaticky vyrovnat do přesného bodu. Stačí pomocí laserového přijímače / dálkového ovládání zobrazit cílovou výšku a PRA 90 nastaví rovinu laseru rotačního laseru přesně na tuto výšku. Při použití jiných rotačních laserů není automatické vyrovnání možné.

3.4 Ukazatel stavu nabití

Při nabíjení v přístroji, během provozu Stav Význam Svítí 4 LED. Stav nabití 100 % 3 LED svítí, 1 LED bliká. Stav nabití ≥ 75 % 2 LED svítí, 1 LED bliká. Stav nabití ≥ 50 % 1 LED svítí, 1 LED bliká. Stav nabití ≥ 25 % 1 LED bliká. Stav nabití < 25 % Během nabíjení mimo přístroj Stav Význam Červená LED na akumulátoru svítí. Akumulátor se nabíjí Červená LED na akumulátoru nesvítí. Stav nabití 100 %

Automatický stativ PRA 90, lithium-iontový akumulátor PRA 84, síťový adaptér PRA 85, popruh, návod k obsluze, certifikát výrobce. Další systémové produkty schválené pro váš výrobek najdete v Hilti Store nebo na: www.hilti.group 4 Technické údaje

4.1 Technické údaje PRA 90

Jmenovité napětí 7,2 V Jmenovitý proud 1 500 mA Dosah komunikace s PRA 30 ve směru ovládacího panelu stativu 50 m (164 ft — 1 in) Dosah komunikace s PRA 30 v postranním nebo opačném směru od ovládacího panelu stativu 30 m (98 ft — 5 in) Přepravní délka 94 cm (37 in) Hmotnost 8 kg (18 lb) Nosnost ≤ 5 kg (≤ 11 lb)150 Česky 2015596 *2015596* Maximální výška (s rotačním laserem) 1,95 m (6 ft — 4,77 in) Maximální výška (s rotačním laserem) 0,97 m (3,18 ft) Maximální nadmořská výška použití 2 000 m (6 561 ft — 8 in) Maximální relativní vlhkost vzduchu 90 % Posun celkem 54 cm (21 in) Nejmenší posun 0,25 mm (0,010 in) Provozní teplota −20 ℃ … 60 ℃ (−4 ℉ … 140 ℉) Skladovací teplota −25 ℃ … 60 ℃ (−13 ℉ … 140 ℉) Třída ochrany IP 56 Závit stativu ⁵⁄₈" × 11 mm (0,43") Výkon záření 1,1 dBm Frekvence 2 400 MHz … 2 483,5 MHz

4.2 Technické údaje PRA 84

Jmenovité napětí 7,2 V Maximální napětí za provozu nebo při nabíjení během provozu 13 V Doba nabíjení při 32 °C (+90 °F) 130 min Provozní teplota −20 ℃ … 50 ℃ (−4 ℉ … 122 ℉) Skladovací teplota (v suchu) −25 ℃ … 60 ℃ (−13 ℉ … 140 ℉) Nabíjecí teplota 0 ℃ … 40 ℃ (32 ℉ … 104 ℉) Hmotnost 0,3 kg (0,7 lb)

4.3 Technické údaje PRA 85

Napájení 115 V … 230 V Síťová frekvence 47 Hz … 63 Hz Jmenovitý výkon 36 W Jmenovité napětí 12 V Provozní teplota 0 ℃ … 40 ℃ (32 ℉ … 104 ℉) Skladovací teplota (v suchu) −25 ℃ … 60 ℃ (−13 ℉ … 140 ℉) Hmotnost 0,23 kg (0,51 lb)*2015596* 2015596 Česky 151 5 Uvedení do provozu

5.1 Nabíjení akumulátoru 2

Tento stativ se smí používat pouze s akumulátorem Hilti PRA 84. ▶ Před prvním uvedením do provozu akumulátor úplně nabijte.

5.1.1 Nabíjení akumulátoru v přístroji 2

VÝSTRAHA Nebezpečí způsobené elektrickým proudem. Při vniknutí kapalin může dojít ke zkratu a výbuchu síťového adaptéru. To může způsobit těžká poranění a popáleniny! ▶ Síťový adaptér PRA 85 se smí používat pouze v budovách.

1. Zasuňte akumulátor do prostoru pro akumulátor.

2. Otočte zablokování tak, aby byla vidět nabíjecí zdířka na akumulátoru.

3. Konektor síťového adaptéru nebo konektor do zásuvky v automobilu zapojte do akumulátoru.

4. Připojte síťový adaptér nebo konektor do zásuvky v automobilu k napájení.

Aktuální stav nabití se zobrazuje pomocí ukazatele akumulátoru na zapnutém stativu.

5.1.2 Nabíjení akumulátoru mimo přístroj 2

VÝSTRAHA Nebezpečí způsobené elektrickým proudem. Při vniknutí kapalin může dojít ke zkratu a výbuchu síťového adaptéru. To může způsobit těžká poranění a popáleniny! ▶ Síťový adaptér PRA 85 se smí používat pouze v budovách.

1. Vyjměte akumulátor ze stativu a zapojte konektor síťového adaptéru nebo konektor do zásuvky

2. Připojte síťový adaptér nebo konektor do zásuvky v automobilu k napájení.

Během nabíjení svítí na akumulátoru červená LED.

5.1.3 Nabíjení akumulátoru během provozu 2

1. Otočte uzávěr tak, aby byl vidět nabíjecí konektor na akumulátoru.

2. Konektor síťového adaptéru zapojte do akumulátoru.

▶ Stativ během nabíjení pracuje a stav nabití je indikován pomocí LED na stativu.

5.2 Nasazení akumulátoru 3

Před nasazením zkontrolujte, zda nejsou na kontaktech akumulátoru a na kontaktech stativu cizí tělesa.

1. Nasaďte akumulátor do uchycení ve stativu.

2. Otočte zablokování o dvě rysky po směru hodinových ručiček, dokud se neobjeví symbol zablokování.

5.3 Vyjmutí akumulátoru

1. Otočte zablokování o dvě rysky proti směru hodinových ručiček, dokud se neobjeví symbol odblokování.

2. Vytáhněte akumulátor z přístroje.152 Česky 2015596

6.1 Montáž rotačního laseru na stativ

Montujte pouze přístroje s maximální hmotností 5 kg (11 lbs). ▶ Našroubujte rotační laser na stativ.

6.2 Práce se stativem bez dálkového ovládání

1. Stiskněte tlačítko zapnutí/vypnutí na stativu.

2. Stiskněte na ovládacím panelu stativu příslušná tlačítka se šipkou, abyste stativ posunuli nahoru nebo

6.3 Práce se stativem a laserovým přijímačem / dálkovým ovládáním 4, 5

Před použitím se musí laserový přijímač / dálkové ovládání spárovat se stativem, aby byla umožněna jejich vzájemná komunikace. Rotační laser se musí také zvlášť spárovat s laserovým přijímačem / dálkovým ovládáním. Tak je vytvořeno spárování tří přístrojů, které je předpokladem automatického vyrovnání roviny laseru.

1. Minimálně 3 sekundy držte současně stisknuté tlačítko zapnutí/vypnutí na stativu a na dálkovém ovládání.

▶ Úspěšné spárování je indikováno řetězem na displeji laserového přijímače / dálkového ovládání, u PRA 90 blikají všechny LED. Po zobrazení se oba přístroje automaticky vypnou.

2. Zapněte stativ, rotační laser a laserový přijímač / dálkové ovládání.

▶ Na displeji laserového přijímače / dálkového ovládání se zobrazí rotační laser včetně stativu, aktivní rádiové spojení je zobrazené jako vlna. ▶ Když není rádiové spojení aktivní, zobrazí se na displeji místo vlny varovný trojúhelník.

6.4 Vyrovnání s automatickým stativem PRA 90

Při prvním použití se musí laserový přijímač / dálkové ovládání spárovat se stativem.

Našroubujte rotační laser na stativ. 152

Zapněte stativ, rotační laser a laserový přijímač / dálkové ovládání. 152

Nyní manuálně 152 nebo automaticky 152 vyrovnejte výšku roviny laseru.

6.4.1 Manuální vyrovnání 6

▶ Pro rovnoběžné posunutí vodorovné roviny nahoru, resp. dolů stiskněte na laserovém přijímači / dálkovém ovládání tlačítka +/− nebo na PRA 90 tlačítka se šipkami.

6.4.2 Automatické vyrovnání 7

1. Držte laserový přijímač / dálkové ovládání přijímací stranou v požadované cílové výšce a směrem

k ovládacímu panelu PRA 90. Během vyrovnávání klidně držte laserový přijímač / dálkové ovládání a dbejte na to, aby byl mezi laserovým přijímačem / dálkovým ovládáním a rotačním laserem volný výhled.

2. Dvakrát se dotkněte tlačítka pro automatické vyrovnání na laserovém přijímači/dálkovém ovládání. Dalším

dvojím dotknutím se vyrovnávání ukončí.

Dvojím dotknutím se spustí proces vyrovnání roviny laseru a stativ se pohybuje nahoru, resp. dolů. Během toho zní nepřetržitý zvukový signál. Jakmile laserový paprsek dopadne na detekční pole laserového přijímače / dálkového ovládání, bude se paprsek pohybovat ke značkovací rysce (referenční rovina). Po dosažení polohy a vyrovnání rotačního laseru signalizuje pětisekundový tón dokončení procesu. Dále se už nezobrazuje symbol "Automatické vyrovnání".

3. Zkontrolujte nastavení výšky na displeji.*2015596*

4. Odstraňte laserový přijímač / dálkové ovládání.

Pokud nebyl proces automatického vyrovnání úspěšný, zazní krátké signály a zhasne symbol "Automatické vyrovnání". 7 Ošetřování a údržba Pokud máte vybavení uložené uvnitř vozidla, dbejte na teplotní meze od −25 °C (−13 °F) do +60 °C (140 °F).

• Závitovou tyč vždy zbavte hrubých nečistot a zbytků betonu.

• K čištění používejte pouze čistý a měkký hadr. V případě potřeby ho navlhčete čistým lihem nebo vodou. Nepoužívejte žádné jiné kapaliny, aby nedošlo k poškození plastových částí. 8 Přeprava a skladování Přeprava POZOR Neúmyslné spuštění při přepravě. Při nasazených akumulátorech může dojít k nekontrolovanému rozběhnutí při přepravě přístroje a přístroj se může poškodit. ▶ Přístroj přepravujte vždy bez nasazených akumulátorů.

• Po použití spusťte závitovou tyč úplně dolů.

• Teprve nyní složte nohy stativu.

• Pro přepravu nebo zasílání vybavení používejte přepravní karton Hilti, přepravní pouzdro Hilti nebo obal stejné kvality.

• Po delší přepravě vybavení proveďte před použitím vždy kontrolní měření. Skladování POZOR Neúmyslné poškození vadnými akumulátory. Vyteklé akumulátory mohou přístroj poškodit. ▶ Přístroj skladujte vždy bez nasazených akumulátorů.

• Přístroj skladujte v suchu a mimo dosah dětí a nepovolaných osob.

• Pokud je přístroj vlhký, vyjměte ho z pouzdra. Přístroje, přepravní pouzdra a příslušenství sušte a čistěte při maximální teplotě 40 °C (104 °F).

• Vybavení zabalte a uložte vždy teprve tehdy, když je úplně suché.

• Po delším skladování vybavení proveďte před použitím vždy kontrolní měření.

• Akumulátor skladujte pokud možno v chladu a v suchu. Akumulátory nikdy neskladujte na slunci, na topení nebo za sklem. 9 Pomoc při poruchách V případě poruch, které nejsou uvedené v této tabulce nebo které nemůžete odstranit sami, se obraťte na náš servis Hilti.

9.1 Pomoc při poruchách

Porucha Možná příčina Řešení Stativ nereaguje. Stativ není zapnutý. ▶ Zapněte stativ. Stativ není spárovaný. ▶ Spárujte dálkové ovládání se stativem. 152 Stativ nelze zapnout. Akumulátor není úplně zasunutý nebo je vybitý. ▶ Nasaďte akumulátor tak, aby slyšitelně zacvaknul, resp. ho nabijte. Automatické vyrovnání nebylo úspěšné. Požadovaná výška je mimo mož- nou výšku nastavení. ▶ Zkontrolujte výšku nastavení.154 Česky 2015596 *2015596* Porucha Možná příčina Řešení Automatické vyrovnání nebylo úspěšné. Příliš silné vibrace v důsledku vněj- ších vlivů. ▶ Úplně rozložte stativ a zajistěte stabilní postavení. Stativ je mimo dosah. ▶ Jděte s dálkovým ovládáním blíže ke stativu a/nebo nastavte ovládací panel stativu směrem k dálkovému ovládání. Nastavení kontrolního režimu není úspěšné. Požadovaná výška je mimo mož- nou výšku nastavení. ▶ Zkontrolujte výšku nastavení. Příliš silné vibrace v důsledku vněj- ších vlivů. ▶ Úplně rozložte stativ a zajistěte stabilní postavení. Stativ je mimo dosah. ▶ Jděte s dálkovým ovládáním blíže ke stativu a/nebo nastavte ovládací panel stativu směrem k dálkovému ovládání. 10 RoHS (směrnice o omezení používání nebezpečných látek) Pod následujícím odkazem najdete tabulku s nebezpečnými látkami: qr.hilti.com/r56543. Odkaz na tabulku RoHS najdete na konci této dokumentace jako QR kód. 11 Likvidace VÝSTRAHA Nebezpečí poranění při nesprávné likvidaci! Nebezpečí poškození zdraví unikajícími plyny nebo kapalinami. ▶ Poškozené akumulátory žádným způsobem neposílejte! ▶ Přípojky zakryjte nevodivým materiálem, abyste zabránili zkratu. ▶ Akumulátory zlikvidujte tak, aby se nemohly dostat do rukou dětem. ▶ Akumulátor odevzdejte k likvidaci v Hilti Store nebo se obraťte na příslušnou sběrnu odpadu. Výrobky Hilti jsou vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré přístroje k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. ▶ Nevyhazujte elektrické nářadí, elektronická zařízení a akumulátory do smíšeného odpadu! 12 Záruka výrobce ▶ V případě otázek ohledně záručních podmínek se obraťte na místního partnera Hilti. 13 Upozornění FCC (platné v USA) / upozornění IC (platné v Kanadě) POZOR Rušení rádiového příjmu Používáním výrobku v obytných oblastech může dojít k rušení příjmu rozhlasu. ▶ Tento přístroj byl testován a bylo zjištěno, že splňuje limity stanovené pro digitální přístroje třídy A v části 15 předpisů FCC. Tyto mezní hodnoty stanovují dostatečnou ochranu před rušivým vyzařováním při instalaci v komerčním prostředí. Přístroje tohoto druhu vytvářejí a používají vysoké frekvence a mohou je také vyzařovat. Mohou proto v případě, že nejsou instalovány a používány podle návodů, způsobovat rušení příjmu rozhlasu. ▶ Nicméně nemůže být zaručeno, že se při určité instalaci nemohou vyskytnout žádná rušení. Pokud by tento přístroj způsoboval rušení rádia a televize, což lze zjistit jeho vypnutím a opětovným zapnutím, doporučuje se uživateli zkusit odstranit rušení pomocí následujících opatření: Přesměrovat nebo přemístit přijímací anténu. Zvětšit vzdálenost mezi přístrojem a přijímačem. Poraďte se se zkušeným odborníkem nebo se zkušeným rádiovým a televizním technikem. Změny nebo modifikace, které nebyly výslovně schváleny firmou Hilti, mohou mít za následek omezení uživatelského oprávnění k používání přístroje.*2015596* 2015596 Slovenčina 155 Tento přístroj splňuje paragraf 15 ustanovení FCC a RSS210 IC. Pro uvedení do provozu platí tyto dvě podmínky: Tento přístroj by neměl vytvářet škodlivé záření. Přístroj musí zachycovat jakékoli záření včetně záření, které by mohlo vést k nežádoucím operacím. Originálny návod na obsluhu 1 Informácie o návode na obsluhu

• Výrobok odovzdajte ďalším osobám len spolu s týmto návodom na obsluhu.

1.3.1 Symboly na výrobku

Teleskopické podpery

4.1 Technické údaje PRA 90

Menovité napätie 7,2 V Menovitý prúd 1 500 mA Komunikačný dosah s PRA 30 v smere ovládacieho panelu statívu 50 m (164 ft — 1 in) Komunikačný dosah s PRA 30 v bočnom alebo opačnom smere ovládacieho panelu statívu 30 m (98 ft — 5 in) Transportná dĺžka 94 cm (37 in) Hmotnosť 8 kg (18 lb) Hmotnosť na nosenie ≤ 5 kg (≤ 11 lb) Maximálna výška (s rotačným laserom) 1,95 m (6 ft — 4,77 in) Minimálna výška (s rotačným laserom) 0,97 m (3,18 ft) Maximálna výška použitia nad referenčnou výškou 2 000 m (6 561 ft — 8 in) Maximálna relatívna vlhkosť vzduchu 90 % Pojazd celkom 54 cm (21 in) Najmenšia dráha posunu 0,25 mm (0,010 in) Prevádzková teplota −20 ℃ … 60 ℃ (−4 ℉ … 140 ℉) Teplota skladovania −25 ℃ … 60 ℃ (−13 ℉ … 140 ℉) Trieda ochrany IP 56 Závit na statív ⁵⁄₈" x 11 mm (0,43") Vyžarovaný výkon 1,1 dBm Frekvencia 2 400 MHz … 2 483,5 MHz

4.2 Technické údaje PRA 84

4.3 Technické údaje PRA 85

3. Skontrolujte nastavenie výšky na displeji.

• Tyč statívu je vždy udržiavaná bez hrubých nečistôt a zvyškov betónu.
