ПОСІБНИК КОРИСТУВАЧА GML 20 Radio BOSCH

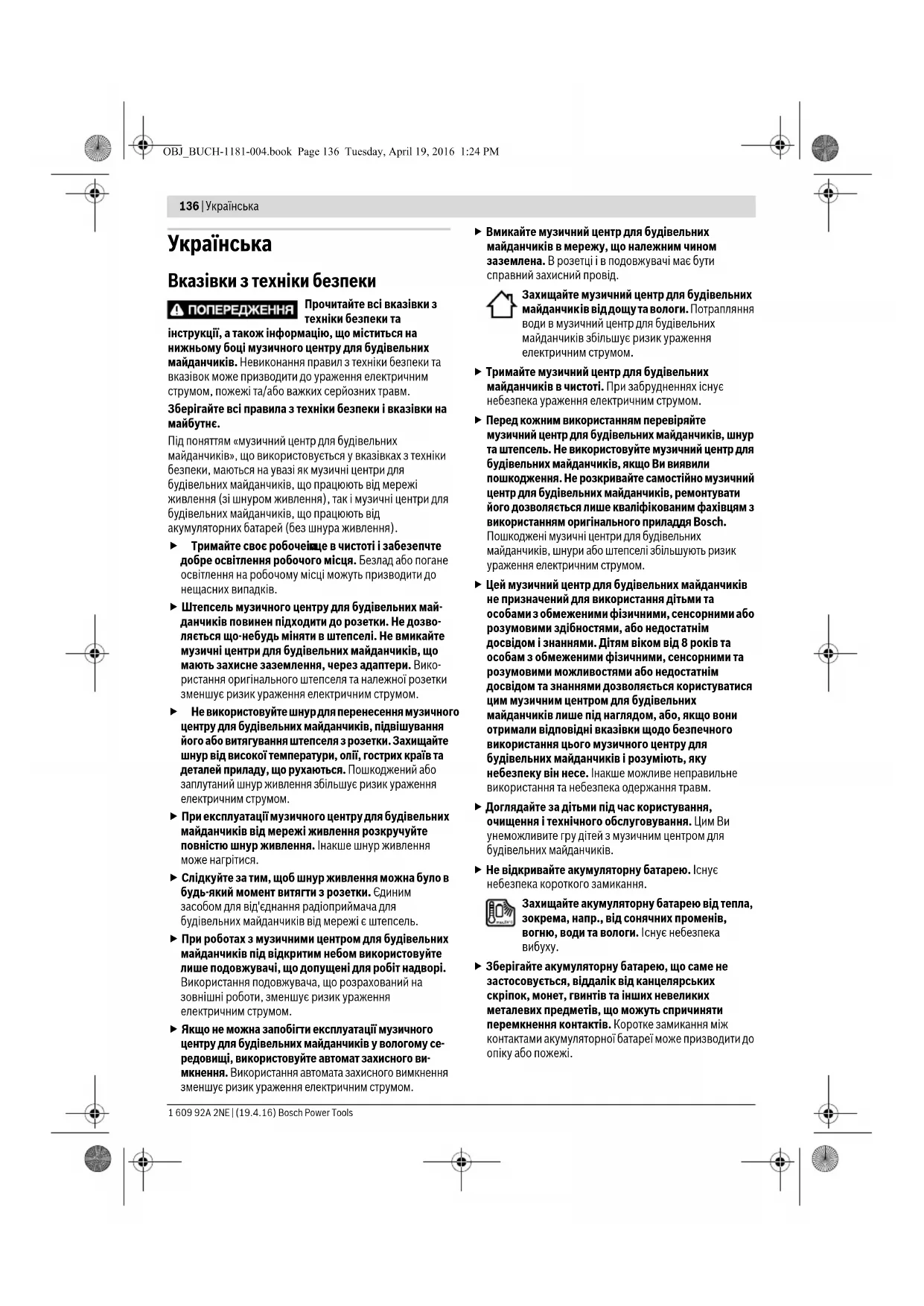

Вказівки з техніки безпеки Прочитайте всі вказівки з техніки безпеки та інструкції, а також інформацію, що міститься на нижньому боці музичного центру для будівельних майданчиків. Невиконання правил з техніки безпеки та вказівок може призводити до ураження електричним струмом, пожежі та/або важких серйозних травм. Зберігайте всі правила з техніки безпеки і вказівки на

Під поняттям «музичний центр для будівельних майданчиків», що використовується у вказівках з техніки безпеки, маються на увазі як музичні центри для будівельних майданчиків, що працюють від мережі живлення (зі шнуром живлення), так і музичні центри для будівельних майданчиків, що працюють від акумуляторних батарей (без шнура живлення). Тримайте своє робоче м ісце в чистоті і забезепчте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призводити до нещасних випадків. Штепсель музичного центру для будівельних май- данчиків повинен підходити до розетки. Не дозво- ляється що-небудь міняти в штепселі. Не вмикайте музичні центри для будівельних майданчиків, що мають захисне заземлення, через адаптери. Вико- ристання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом. Не використовуйте шнур для перенесення музичного центру для будівельних майданчиків, підвішування його або витягування штепселя з розетки. Захищайте шнур від високої температури, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або заплутаний шнур живлення збільшує ризик ураження електричним струмом. При експлуатації музичного центру для будівельних майданчиків від мережі живлення розкручуйте повністю шнур живлення. Інакше шнур живлення може нагрітися. Слідкуйте за тим, щоб шнур живлення можна було в будь-який момент витягти з розетки. Єдиним засобом для від'єднання радіоприймача для будівельних майданчиків від мережі є штепсель. При роботах з музичними центром для будівельних майданчиків під відкритим небом використовуйте лише подовжувачі, що допущені для робіт надворі. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. Якщо не можна запобігти експлуатації музичного центру для будівельних майданчиків у вологому се- редовищі, використовуйте автомат захисного ви- мкнення. Використання автомата захисного вимкнення зменшує ризик ураження електричним струмом. Вмикайте музичний центр для будівельних майданчиків в мережу, що належним чином заземлена. В розетці і в подовжувачі має бути справний захисний провід. Захищайте музичний центр для будівельних

ів від дощу та вологи. Потрапляння води в музичний центр для будівельних майданчиків збільшує ризик ураження електричним струмом. Тримайте музичний центр для будівельних майданчиків в чистоті. При забрудненнях існує небезпека ураження електричним струмом. Перед кожним використанням перевіряйте музичний центр для будівельних майданчиків, шнур та штепсель. Не використовуйте музичний центр для будівельних майданчиків, якщо Ви виявили пошкодження. Не розкривайте самостійно музичний центр для будівельних майданчиків, ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінального приладдя Bosch. Пошкоджені музичні центри для будівельних майданчиків, шнури або штепселі збільшують ризик ураження електричним струмом. Цей музичний центр для будівельних майданчиків не призначений для використання дітьми та особами з обмеженими фізичними, сенсорними або розумовими здібностями, або недостатн

досвідом і знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим музичним центром для будівельних майданчиків лише під наглядом, або, якщо вони отримали відповідні вказівки щодо безпечного використання цього музичного центру для будівельних майданчиків і розуміють, яку небезпеку він несе. Інакше можливе неправильне використання та небезпека одержання травм. Доглядайте за дітьми під час користування, очищення і технічного обслуговування. Цим Ви унеможливите гру дітей з музичним центром для будівельних майданчиків. Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. І снує небезпека

Зберігайте акумуляторну батарею, що саме не застосовується, віддалік від канцелярських скріпок, монет, гвинтів та інших невеликих металевих предметів, що можуть спричиняти перемкнення контактів. Коротке замикання між контактами акумуляторної батареї може призводити до опіку або пожежі. OBJ_BUCH-1181-004.book Page 136 Tuesday, April 19, 2016 1:24 PMУкраїнська | 137 Bosch Power Tools 1 609 92A 2NE | (19.4.16) При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відпо- відне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки. При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. Використовуйте акумуляторну батарею лише в комбінації з музичним центром для будівельних майданчиків та/або електроприладом Bosch. Лише за таких умов акумуляторна батарея буде захищена від небезпечного перевантаження. Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. Прочитайте та суворо дотримуйтеся вказівок з техніки безпеки та вказівок щодо роботи, що містяться в інструкціях з експлуатації приладів, які Ви підключаєте до музичного центру для будівельних майданчиків. Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Будь ласка, розгорніть сторінку із зображенням радіоприймача для будівельних майданчиків та тримайте цю сторінку перед собою, коли будете читати інструкцію з експлуатації. Зображені компоненти Нумерація зображених компонентів посилається на зображення радіоприймача для будівельних майданчиків на сторінці з малюнком. 1 Динамік 2 Переносна рукоятка 3 Контрольна лампочка гнізда перемінного струму (крім товарного номера 3 601 D29 760) 4 Кришка гнізда перемінного струму (крім товарного номера 3601D29760) 5 Гніздо перемінного струму (крім товарного номера 3 601 D29 760) 6 Фіксатор кришки секції для батарейок (буферні

7 Кришка секції для батарейок (буферні батарейки) 8 Важіль фіксації кришки секції для носіїв інформації 9 Кришка секції для носіїв інформації 10 Штирьова антена 11 Секція для акумуляторної батареї 12 Важіль фіксації кришки секції для акумуляторної

13 Кришка секції для акумуляторної батареї 14 Акумуляторна батарея* 15 Кнопка вибору попередньої настройки тембру «Equalizer» 16 Кнопка пам’яті «Memory» 17 Кнопка ручної настройки тембру «Custom» 18 Кнопка настройки часу «Clock» 19 Поворотна кнопка для настройки радіостанцій «Tune» 20 Кнопка випадкового/повторного відтворення 21 Кнопка висхідного пошуку «Seek +/>>|» 22 Кнопка вибору аудіоджерела «Source» 23 Кнопка низхідного пошуку «|<</– Seek» 24 Кнопка відтворення/паузи 25 П оворотна кнопка для настройки голосності («Volume») і тембру («Bass/Treb») 26 Вимикач аудіорежиму 27 Дисплей 28 Гніздо «AUX 1 IN» 29 Гніздо на 12 В 30 Гніздо «LINE OUT» 31 Ковпачок запобіжника 32 Запобіжник гнізда на 12 В 33 Гніздо USB 34 Гніздо для карти SD/MMC 35 Гніздо «AUX 2 IN» 36 Кріплення для зовнішніх аудіоджерел *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Індикатори в аудіорежимі a Індикатор попередньої настройки тембру b Індикатор зміни настройки високих частот c Індикатор зміни настройки низьких частот d Індикатор голосності, комірки пам’яті для радіостанції/композиції (в залежності від вибраного аудіоджерела) e Індикатор прийому збережених в пам’яті радіостанцій (в режимі радіо) f Індикатор випадкового відтворення (при програванні з карти SD/MMC або флешки USB) g Індикатор повторного відтворення всіх композицій в актуальній папці (при програванні з карти SD/MMC або флешки USB) OBJ_BUCH-1181-004.book Page 137 Tuesday, April 19, 2016 1:24 PM138 | Українська 1 609 92A 2NE | (19.4.16) Bosch Power Tools h Індикатор повторного відтворення актуальної композиції (при програванні з карти SD/MMC або флешки USB) i Індикатор стереоприйому j Індикатор радіочастоти/тривалості відтворення актуальної композиції (в залежності від вибраного аудіоджерела) k Індикатор виходу за межі температурного діапазону l Індикатор вставленої акумуляторної батареї m Індикатор аудіоджерела n Індикатор часу Технічні дані

Живлення радіоприймача для будівельних майданчиків Музичний центр для будівельних майданчиків може працювати від мережі живлення або від літієво-іонної акумуляторної батареї, яка вставляється в секцію для акумуляторної батареї 11. Якщо прилад працює від акумуляторної батареї, можлива лише функція аудіорежиму та живлення інших приладів через інтегроване гніздо USB. Зважайте на напругу у мережі! При під’єднанні приладу до джерела живлення напруга джерела живлення повинна відповідати даним на заводській табличці Вашого музичного центру для будівельних майданчиків. Музичні центри для будівельних майданчиків, розраховані на 230 В, можуть працювати також і від 220 В. Встромляння і виймання акумуляторної батареї (див.мал.A) Вказівка: Експлуатація радіоприймача для будівельних майданчиків з непридатними для нього акумуляторними батареями може призводити до збоїв у роботі або до пошкодження радіоприймача. Відкрийте важіль фіксації 12 секції для акумуляторної батареї («Battery Bay» ) і відкиньте кришку секції для акумуляторної батареї 13. Вставте акумуляторну батарею в секцію для акумуляторної батареї 11 таким чином, щоб контакти акумуляторної батареї знаходилися на контактах секції для акумуляторної батареї 11, і дайте акумуляторній батареї увійти в зачеплення в секції для акумуляторної батареї. Після вставляння акумуляторної батареї на дисплеї з’являється індикатор l. Індикатор мигає, якщо акумуляторна батарея почала сідати. Якщо акумуляторна батарея занадто гаряча або холодна для експлуатації, на дисплеї засвічується індикатор виходу за межі температурного діапазону k. Зачекайте, поки акумуляторна батарея не досягне допустимої температури, перш ніж вмикати музичний центр для будівельних майданчиків. Щоб вийняти акумуляторну батарею 14, натисніть кнопку розблокування на акумуляторній батареї і витягніть батарею із секції для акумуляторної батареї 11. Закрийте кришку секції для акумуляторної батареї 13 після встромляння/виймання акумуляторної батареї. Застопоріть кришку секції для акумуляторної батареї, закривши важіль фіксації 12 на корпусі і притиснувши його після цього вниз. Заряджання акумуляторної батареї Використовуйте лише зарядні пристрої, що зазначені в технічних даних. Лише ці зарядні пристрої придатні для літієво-іонних акумуляторних батарей, на які розрахований музичний центр для будівельних майданчиків. Радіоприймач для будівельних майданчиків GML 20 Товарний номер 3 601 D29 7.. Буферні батареї 2 x 1,5 В (LR06/AA) Акумуляторна батарея В 14,4/18 Вага відповідно до EPTA-Procedure 01:2014 кг 10,2 Клас захисту

Ступінь захисту IP 54 (захист від пилу та бризок

Допустима температура навколишнього

0...+45 0...+45 –20...+50 Рекомендовані акумулятори GBA 14,4 V ... GBA 18 V ... Рекомендовані зарядні

AL 18.. GAL 3680 Аудіорежим/радіо Робоча напруга – при роботі від мережі

– при роботі від акумуляторної батареї

230/110 14,4/18 Ном. потужність підсилювача (при роботі від мережі живлення) Вт20 Діапазон прийому

87,5–108 531–1602 Доступні формати файлів** MP3, WMA

• Обмежена потужність при температурах <0 °C ** (при програванні з карти SD/MMC або флешки USB) Технічні дані визначені з акумуляторною батареєю, що входить в обсяг поставки. OBJ_BUCH-1181-004.book Page 138 Tuesday, April 19, 2016 1:24 PMУкраїнська | 139 Bosch Power Tools 1 609 92A 2NE | (19.4.16) Вказівка: Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному пристрої. Літієво-іонний акумулятор можна заряджати коли завгодно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор. Встромляння/заміна буферних батарейок (див. мал. A) Щоб зберегти час в пам’яті радіоприймача для будівельних майданчиків, необхідно вставити буферні батарейки. Ми рекомендуємо використовувати лужно- марганцеві батарейки. Відкрийте важіль фіксації 12 секції для акумуляторної батареї («Battery Bay») і відкиньте кришку секції для акумуляторної батареї 13. Вийміть за необхідністю акумуляторну батарею 14. Щоб відкрити кришку секції для батарейок 7, натисніть на фіксатор 6 і зніміть кришку секції для батарейок. Вставте буферні батарейки. Слідкуйте при цьому за правильним розташуванням полюсів, як це показано всередині секції для батарейок. Знову закрийте кришку 7 секції для батарейок. «REPLACE AA BATTERY WHEN UNIT NO LONGER KEEPS CORRECT TIME»: Замініть буферні батарейки, якщо Ви більше не можете зберегти час на музичному центрі для будівельних майданчиків. Завжди міняйте одночасно всі батарейки. Використовуйте лише батарейки одного виробника і однакової ємності. Вийміть буферні батарейки із радіоприймача для будівельних майданчиків, якщо Ви тривалий час не будете користуватися ним. При тривалому зберіганні можлива корозія і саморозряджання буферних

Захищайте музичний центр для будівельних майданчиків від вологи та прямих сонячних

Аудіорежим (див. мал. B і C) Вмикання/вимикання аудіорежиму Для вмикання аудіорежиму (радіо та зовнішні програвачі) натисніть вимикач 26. Дисплей 27 активується і вмикається аудіоджерело, яке було налаштоване при останньому вимкненні музичного центру для будівельних майданчиків. Якщо музичний центр для будівельних майданчиків знаходиться в режимі економії електроенергії (див. «Режим економії електроенергії», стор. 142), для увімкнення аудіорежиму натисніть вимикач 26 двічі. Щоб вимкнути аудіорежим, знову натисніть вимикач 26. Актуальна настройка аудіоджерела зберігається в пам’яті. З метою економії електроенергії вмикайте музичний центр для будівельних майданчиків лише тоді, коли Ви ним збираєтесь користуватися. Настроювання голосності Щоб збільшити голосність, повертайте поворотну кнопку «Volume» 25 за стрілкою годинника, щоб зменшити її – проти стрілки годинника. Настройка голосності (значення від 0 до 20) відображається протягом декілька секунд на дисплеї на індикаторі d. Перед настро юванням або зміною радіостанції установіть голосність на найнижче значення, а перед запуском зовнішнього аудіоджерела – на середнє значення. Настроювання тембру Для оптимального відтворення звуку в радіоприймачі для будівельних майданчиків інтегрований еквалайзер. Ви можете вручну змінювати настройку високих та низьких частот або використовувати запрограмовані настройки тембру для різних музичних стилів. На вибір запрограмовані такі настройки: «JAZZ», «ROCK», «POP» та «CLASSICAL», а також настройка «CUSTOM», яку Ви можете програмувати самостійно. Щоб вибрати одну із збережених в пам’яті попередніх настройок тембру, натискуйте кнопку вибору настройки тембру «Equalizer» 15 до тих пір, поки на індикаторі a на дисплеї не з’явиться необхідна настройка. Зміна настройки «CUSTOM»: – Натисніть один раз кнопку ручної настройки тембру «Custom» 17. На дисплеї мигають індикатор «BAS» c і збережене значення низьких частота на індикаторі d. – Налаштуйте необхідне значення низьких частот (від 0 до 10). Щоб збільшити низькі частоти, повертайте поворотну кнопку «Bass/Treb» 25 за стрілкою годинника, щоб зменшити – проти стрілки годинника. – Щоб зберегти налаштоване значення низьких частот, натисніть кнопку ручної настройки тембру «Custom» 17 вдруге. На дисплеї мигають індикатор «TRE» b для настроювання високих частот і збережене значення високих частот на індикаторі d. – Налаштуйте необхідне значення високих частот (від 0 до 10). Щоб збільшити високі частоти, повертайте поворотну кнопку «Bass/Treb» 25 за стрілкою годинника, щоб зменшити – проти стрілки годинника. – Щоб зберегти налаштоване значення високих частот, натисніть кнопку ру чної настройки тембру «Custom» 17 втретє. Вибір аудіоджерела Щоб вибрати аудіоджерело, натискуйте кнопку «Source» 22 до тих пір, поки на дисплеї не з’явиться індикатор m необхідного внутрішнього аудіоджерела (див. «Настроювання/збереження радіостанцій в пам’яті», стор. 140) або зовнішнього аудіоджерела (див. «Під’єднання зовнішніх аудіоджерел», стор. 140): – «FM»: радіо з прийомом УКХ, – «AM»: радіо з прийомом СХ, – «AUX 1»: зовнішнє аудіоджерело (напр., CD-плеєр) через 3,5 мм гніздо 28 із зовнішнього боку, OBJ_BUCH-1181-004.book Page 139 Tuesday, April 19, 2016 1:24 PM140 | Українська 1 609 92A 2NE | (19.4.16) Bosch Power Tools – «AUX 2»: зовнішнє аудіоджерело (напр., MP3-плеєр) через 3,5 мм гніздо 35 в секції для носіїв інформації, – «USB»: зовнішнє аудіоджерело (напр., флешка USB) через гніздо USB 33, – «SD»: зовнішнє аудіоджерело (карта SD/MMC) через гніздо для карти SD/MMC 34. Направлення штирьової антени Радіоприймач для будівельних майданчиків постачається з монтованою штирьовою антеною 10. Поверніть в режимі радіо штирьову антену у напрямку, що забезпечує найкращий прийом. Якщо прийом поганий, переставте радіоприймач для будівельних майданчиків у місце з кращим прийомом. Вказівка: При експлуатації радіоприймача для будівельних майданчиків в безпосередній близькості від радіостанцій, радіоприладів або інших електроприладів прийом радіостанцій може погіршитися. Якщо штирьова антена 10 х итається, закрутіть її безпосередньо на корпусі приладу за стрілкою годинника. Настроювання/збереження радіостанцій в пам’яті Натискуйте кнопку вибору аудіоджерела «Source» 22 до тих пір, поки на дисплеї на індикаторі m не з’явиться «FM» для ультракоротких хвиль (УКХ) або «AM» для середніх хвиль (СХ). Щоб налаштувати певну радіочастоту, повертайте поворотну кнопку «Tune» 19 для збільшення радіочастоти за стрілкою годинника і для зменшення радіочастоти проти стрілки годинника. Частота з’являється під час настроювання на індикаторі n і після здійсненої настройки на індикаторі j на дисплеї. Щоб відшукати радіостанції з великою силою сигналу, натисніть кнопку низхідного пошуку «– Seek» 23 або кнопку висхідного пошуку «Seek +» 21 і коротко притримайте її натиснутою. Ч астота знайденої радіостанції коротко з’являється на індикаторі n і після цього відображається на індикаторі j на дисплеї. При достатньо доброму прийомі відповідного сигналу радіоприймач для будівельних майданчиків автоматично перемикається на стереоприйом. На дисплеї з’являється індикатор стереоприйому i. Щоб зберегти налаштовану радіостанцію, натисніть кнопку пам’яті «Memory» 16. На дисплеї мигає індикатор «PRESET» e, а на індикаторі d – номер останнім разом налаштованої комірки пам’яті. Для вибору комірки пам’яті натискуйте кнопку низхідного пошуку «– Seek» 23 або кнопку висхідного пошуку «Seek +» 21 до тих пір, поки індикатор d не буде відображати необхідну комірку пам’яті. Знову натисніть кнопку пам’яті 16, щоб зберегти налаштовану радіостанцію у вибраній комірці пам’яті. Індикатори e і d більше не мигають. Ви можете зберегти в пам’яті 20 радіостанцій УКХ і 10 радіостанцій СХ. Зверніть увагу на те, що при повторному виборі вже зайнятої комірки пам’яті раніше збережена радіостанція витісняється новою радіостанцією. Для відтворення збереженої в пам’яті радіостанції коротко натискуйте кнопку низхідного пошуку «– Seek» 23 або кнопку висхідного пошуку «Seek +» 21 до тих пір, поки необхідна комірка пам’яті не з’явиться на індикаторі d і індикатор e не буде відображати «PRESET». Під’єднання зовнішніх аудіоджерел (див.мал.C) Крім інтегрованого радіо, можливе відтворення різноманітних зовнішніх аудіоджерел. Гніздо AUX In 1: Гніздо AUX In 1 особливо підходить для аудіоджерел, що розташовуються за межами секції для носіїв інформації (напр., CD-плеєр). Зніміть захисну кришку гнізда «AUX 1 IN» 28 і вставте 3,5 мм штекер доданого кабелю або іншого підхожого кабелю AUX в гніздо. Під’є днайте кабель AUX до підхожого аудіоджерела. Після того, як Ви витягнете кабель AUX, знову закрийте гніздо «AUX 1 IN» 28 кришкою для захисту його від забруднень. Для зовнішніх аудіоджерел, що під’єднуються через нижчезазначені гнізда, відкрийте важіль фіксації 8 та відкрийте кришку 9 секції для носіїв інформації («Digital Media Bay»). – Гніздо для карти SD/MMC: Вставте карту SD або MMC в гніздо для карти SD/MMC 34. Надпис на карті повинен дивитися у напрямку ковпачка запобіжника 31. Відтворення з карти можна починати після того, як на індикаторі d з’явиться номер композиції та загальна кількість композицій, записаних на карту. Щоб вийняти карту, коротко натисніть на карту, щоб вона виштовхнулася. – Гніздо USB: Вставте флешку USB (або штекер USB відповідного аудіоджерела) в гніздо USB 33. Відтворення з флешки USB можна починати після того, як на індикаторі d з’явиться номер композиції та загальна кількість композицій, записаних на флешці. Щоб вийняти флешку USB, витягніть її із гнізда USB. – Гніздо AUX In 2: Гніздо AUX In 2 особливо під

для аудіоджерел, які можна зберігати в секції для носіїв інформації (напр., MP3-плеєр). Вставте 3,5 мм штекер доданого кабелю AUX в гніздо «AUX 2 IN» 35. Під’єднайте кабель AUX до відповідного аудіоджерела. За умови відповідного розміру Ви можете закріпити зовнішє аудіоджерело за допомогою липучки кріплення 36 в секції для носіїв інформації. Для захисту від пошкоджень та забруднень за можливістю закривайте кришку секції для носіїв інформації 9 після того, як Ви під’єднали зовнішнє аудіоджерело. Для відтворення з під’єднаного аудіоджерела натискуйте кнопку вибору аудіоджерела «Source» 22 до тих пір, поки на дисплеї не з’явиться індикатор m відповідного аудіоджерела. OBJ_BUCH-1181-004.book Page 140 Tuesday, April 19, 2016 1:24 PMУкраїнська | 141 Bosch Power Tools 1 609 92A 2NE | (19.4.16) Управління зовнішніми аудіоджерелами Відтворенням з аудіоджерел, під’єднаних через гніздо для карти SD/MMC 34 або гніздо USB 33, можна керувати через музичний центр для будівельних майданчиків. На індикаторі d ліворуч відображається номер актуальної композиції, а праворуч – загальна кількість композицій. Відтворення/переривання відтворення: – Щоб почати відтворення, натисніть кнопку відтворення/паузи 24. Тривалість відтворення актуальної композиції відображається на індикаторі j. – Щоб перервати або продовжити відтворення, знову натисніть кнопку відтворення/паузи 24. Актуальна тривалість відтворення мигає на індикаторі j. Вибір композиції: – Щоб вибрати композицію, натискуйте кнопку низхідного пошуку «– Seek» 23 або кнопку висхідного пошуку «Seek +» 21 до тих пір, поки ліворуч

індикаторі d не з’явиться номер відповідної композиції. – Щоб почати відтворення, натисніть кнопку відтворення/паузи 24. Випадкове/повторне відтворення: – Для відтворення всіх композицій на карті або флешці USB у випадковій послідовності натисніть один раз кнопку випадкового/повторного відтворення 20. На дисплеї з’являється індикатор f. – Щоб повторити всі композиції з актуальної папки, натисніть іще раз кнопку випадкового/повторного відтворення 20. На дисплеї з’являється індикатор g. Вказівка: Тільки в цій функції праворуч на індикаторі d з’являється номер актуальної папки на карті або флешці USB. Щоб змінити папку, Вам необхідно спочатку повернутися в режим звичайного відтворення і вибрати композицію із відповідної папки. – Щоб повторити лише актуальну композицію, натисніть втретє кнопку випадкового/повторного відтворення

20. На дисплеї з’являється індикатор h.

– Щоб повернутися в режим звичайного відтворення, натисніть вчетверте кнопку випадкового/повторного відтворення 20, щоб на дисплеї більше не з’являлися індикатори f, g або h. – Щоб почати відтворення, натисніть кнопку відтворення/паузи 24. Під’єднання зовнішніх пристроїв відтворення звуку (див.мал.C) Ви можете подавати актуальний аудіосигнал музичного центру для будівельних майданчиків також і на інші пристрої відтворення звуку (напр., підсилювачі або

Зніміть захисну кришку гнізда «LINE OUT» 30 і вставте 3,5 мм штекер відповідного кабелю AUX в гніздо. Під’єднайте відповідний пристрій відтворення звуку до кабелю AUX. Після того, як Ви витягли кабель AUX, знову надіньте кришку для захисту від забруднень на гніздо «LINE OUT» 30. Живлення зовнішніх приладів Живлення зовнішніх приладів через гніздо на 12 В та гніздо перемінного струму можливе лише при експлуатації музичного центру для будівельних майданчиків від мережі живлення, а не від вставленої акумуляторної батареї. Після під’єднання музичного центру для будівельних майданчиків до мережі живлення в якості підтвердження загорається зелена контрольна лампочка 3. Гніздо USB Через гніздо USB можлива експлуатація або заряджання більшості приладів, які допускають живлення через USB (напр., різноманітних мобільних телефонів). Відкрийте важіль фіксації 8 і відкиньте кришку секції для носіїв інформації 9. За допомогою відповідного кабелю USB з’єднайте гніздо USB зовнішнього приладу із гніздом USB 33 музичного центру для будівельних майданчиків. Щоб почати процес заряджання, на музичному центрі для будівельних майданчиків може бути потрібно вибрати зовнішній прилад в якості аудіоджерела. Гніздо на 12 В (див. мал. C) Через гніздо на 12 В Ви можете вмикати зовнішній електро- прилад зі штекером на 12 В та сило ю струму макс. 1 А. Зніміть захисну кришку гнізда на 12 В 29. Вставте штекер зовнішнього електроприладу в гніздо на 12 В. Гніздо на 12 В захищене запобіжником 32. Якщо зовнішній прилад не отримує напругу, відкрийте важіль фіксації 8 і відкиньте кришку секції для носіїв інформації

9. Відкрутіть ковпачок запобіжника 31 і перевірте, чи не

спрацював встромлений запобіжник 32. Якщо запобіжник спрацював, вставте новий слабкострумовий запобіжник (5 x 20 мм, макс. напруга 250 В, ном. струм 1 A, миттєве спрацьовування). Знову міцно закрутіть ковпачок запобіжника 31. Вказівка: Використовуйте лише запобіжники, розраховані на силу струму 1 A та максимальну напругу 250 В («250V 1A FUSE FOR 12V OUTLET»). При використанні інших запобіжників Ви можете пошкодити музичний центр для будівельних майданчиків. Гніздо на 12 В захищене, крім того, внутрішнім запобіжником з тепловим реле, який спрацьовує при перегріванні. Після охолодження музичного центру для будівельних майданчиків запобіжник автоматично повертається у вихідне положення. Для захисту від забруднення знову надіньте захисну кришку гнізда на 12 В 29 після того, як Ви витягли зовнішній штекер. Гніздо перемінного струму («Power Outlets») (крім товарного номера 3 601 D29 760) Через гнізда перемінного струму можна вмикати інші зовнішні електроприлади. Гнізда можуть відрізнятися у залежності від специфічних для конкретних країн стандартів. OBJ_BUCH-1181-004.book Page 141 Tuesday, April 19, 2016 1:24 PM142 | Українська 1 609 92A 2NE | (19.4.16) Bosch Power Tools Максимально допустимий споживаний всіма під’єднаними електроприладами струм не повинен перевищувати у сумі значення, що зазначене в таблиці нижче (див. також надпис на корпусі під кришками 4): Відкрийте кришку 4 гнізд перемінного струму і вставте штекер зовнішнього електроприладу в гніздо 5 музичного центру для будівельних майданчиків. Індикація часу Радіоприймач для будівельних майданчиків оснащений індикатором часу із окремим джерелом живлення. Якщо в секцію для батарейок вставлені буферні батарейки достатньої ємності (див. «Встромляння/заміна буферних батарейок», стор. 139), можливе запам’ятовування часу, навіть якщо радіоприймач для будівельних майданчиків від’єднаний від мережі живлення або акумуляторної

Настроювання часу –Для настроювання часу натискуйте кнопку настройки часу «Clock» 18 до тих пір, поки на індикаторі часу n не почнуть мигати години. – Натискуйте кнопку висхідного пошуку «Seek +» 21 або кнопку низхідного пошуку «– Seek» 23 до тих пір, поки не з’явиться потрібне число для годин. – Знову натисніть кнопку «Clock», щоб на індикаторі часу n почали мигати хвилини. – Натискуйте кнопку висхідного пошуку «Seek +» 21 або кнопку низхідного пошуку «– Seek» 23 до тих пір, поки не з’явиться необхідне число для хвилин. – Щоб зберегти час, натисніть кнопку «Clock» втретє. Режим економії електроенергії З метою економії електроенергії можна вимкнути індикатор часу на дисплеї 27. Для цього при вимкненні аудіорежиму (див. «Вмикання/вимикання аудіорежиму», стор. 139) утримуйте вимикач 26 натиснутим до тих пір, поки індикатор на дисплеї не зникне. Щоб знову увімкнути індикатор часу, натисніть один раз вимикач 26. Вказівки щодо роботи Вказівки щодо оптимального поводження з акумулятором Захищайте акумулятор від вологи і води. Зберігайте акумулятор лише при температурі від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в

Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба

Зважайте на вказівки щодо видалення. Неполадки – причини і усунення Товарний номер Сума макс. споживаного струму (в А) 3 601 D29 700 15 3 601 D29 730 9 3 601 D29 770 12 3 601 D29 7W0 15 3 601 D29 7X0 9 Причина Що робити Радіоприймач для будівельних майданчиків не

Не поступає електричний

Вставте штепсель або (повністю) заряджену акумуляторну батарею Радіоприймач для будівель- них майданчиків занадто гарячий або холодний Зачекайте, поки радіоприй- мач для будівельних майданчиків не досягне робочої температури Радіоприймач для будівельних майданчиків не працює від мережі живлення Несправний штепсель або шнур живлення Перевірте штепсель і шнур живлення та за необхід- ністю замініть Радіоприймач для будівельних майданчиків не працює від акумуляторної батареї Забруднилися контакти акумуляторної батареї Прочистіть контакти (наприклад, декілька разів встромивши та вийнявши акумулятор), при необхідності замініть акумуляторну батарею Акумуляторна батарея

Поміняйте акумуляторну

Акумуляторна батарея занадто гаряча або занадто холодна (світиться індика- тор виходу за межі темпера- турного діапазону k) Зачекайте, поки акумуля- торна батарея не досягне робочої температури Не відбувається живлення зовнішніх приладів Не встромлений мережний

(Добре) вставте мережний

Не працює гніздо на 12 В Не вставлений запобіжник

Вставте запобіжник 32 Спрацював запобіжник 32 Поміняйте запобіжник 32 Спрацював внутрішній запобіжник з тепловим реле Від’єднайте зовнішній прилад і дайте музичному центру для будівельних майданчиків охолонути OBJ_BUCH-1181-004.book Page 142 Tuesday, April 19, 2016 1:24 PMУкраїнська | 143 Bosch Power Tools 1 609 92A 2NE | (19.4.16) Якщо вищеозначені заходи з усунення неполадки не допомагають, передайте свій вимірювальний прилад в авторизовану сервісну майстерню Bosch. Технічне обслуговування і сервіс Технічне обслуговування і очищення Шнур живлення має спеціальний безпечний штепсель, його може замінити лише авторизована сервісна майстерня Bosch. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці радіоприймача для будівельних майданчиків. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за

адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних вантажів. Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Музичні центри для будівельних майданчиків, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте музичні центри для будівельних майданчиків та акумуляторні батареї/батарейки в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU та європейської директиви 2006/66/EС відпрацьовані електроін- струменти, пошкоджені акумуляторні батареї/батарейки або акумуляторні батареї/батарейки, що відпрацювали себе, повинні здаватися окремо і утилі- зуватися екологічно чистим способом. Акумулятори/батарейки: Літієво-іонні: Будь ласка, зважайте на вказівки в розділі «Транспортування», стор. 143. Можливі зміни. Радіоприймач для будівельних майданчиків раптом перестав працювати Неправильно або не повністю вставлений мережний штепсель або акумуляторна батарея. Правильно та добре вставте мережний штепсель або акумуляторну батарею Помилка програмного забезпечення Щоб перезапустити програмне забезпечення, витягніть штепсель або вийміть акумуляторну бата- рею, зачекайте 30 с, знову вставте штепсель/акумуля- торну батарею. Поганий радіоприйом Перешкоди від інших приладів або погане місце

Установіть радіоприймач для будівельних майданчиків в іншому місці з кращим прийомом або далі від інших електричних приладів або розеток Не відображається час Сіли буферні батарейки для

Замініть буферні батарейки Буферні батарейки встром- лені неправильними полю-

Розверніть буферні бата- рейки правильними полю-
