BEDIENUNGSANLEITUNG GML 20 Radio BOSCH

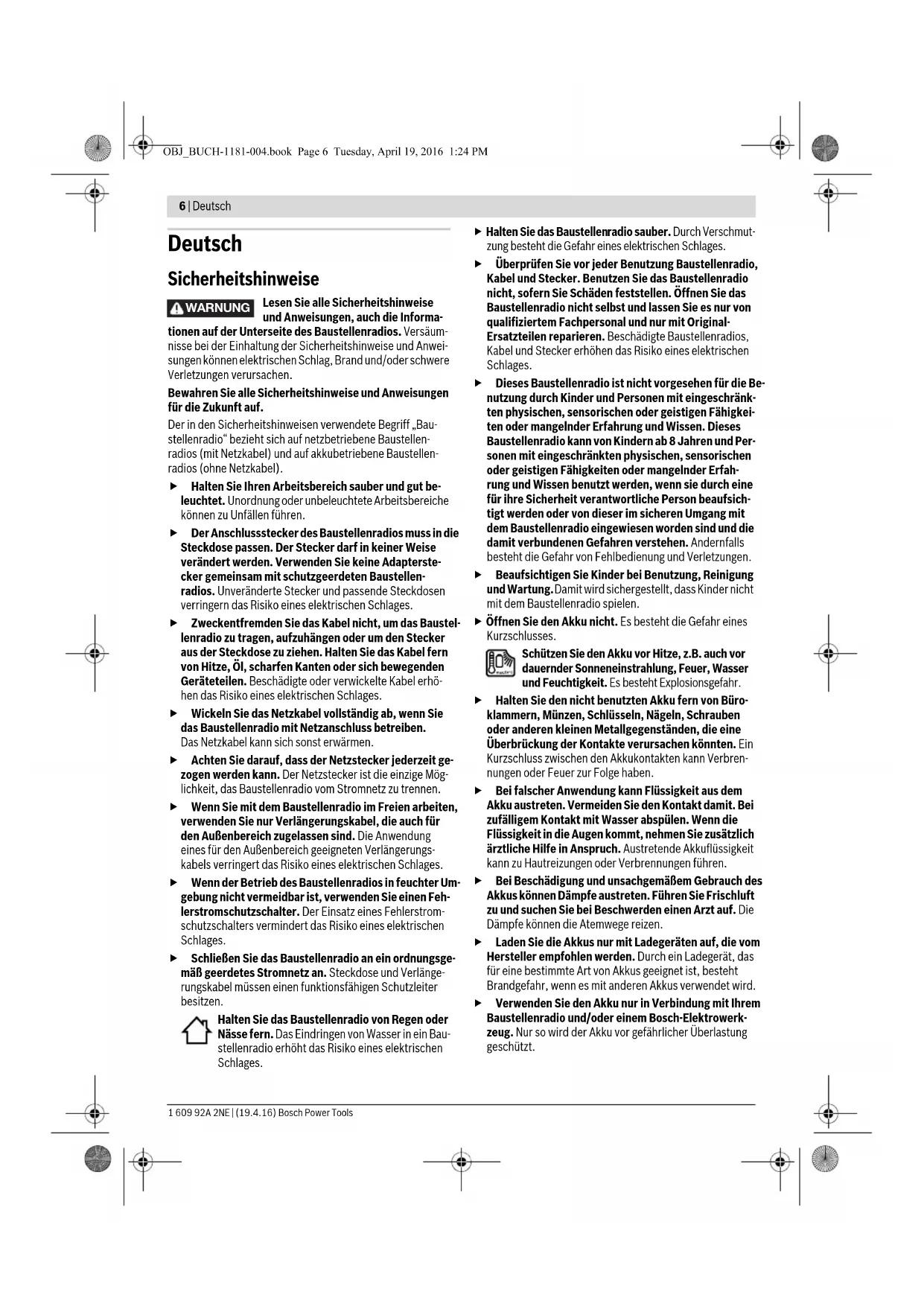

OBJ_BUCH-1181-004.book Page 5 Tuesday, April 19, 2016 1:24 PM6 | Deutsch 1 609 92A 2NE | (19.4.16) Bosch Power Tools Deutsch Sicherheitshinweise Lesen Sie alle Sicherheitshinweise und Anweisungen, auch die Informa- tionen auf der Unterseite des Baustellenradios. Versäum- nisse bei der Einhaltung der Sicherheitshinweise und Anwei- sungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Bau- stellenradio“ bezieht sich auf netzbetriebene Baustellen- radios (mit Netzkabel) und auf akkubetriebene Baustellen- radios (ohne Netzkabel). Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Der Anschlussstecker des Baustellenradios muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterste- cker gemeinsam mit schutzgeerdeten Baustellen- radios. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Baustel- lenradio zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhö- hen das Risiko eines elektrischen Schlages. Wickeln Sie das Netzkabel vollständig ab, wenn Sie das Baustellenradio mit Netzanschluss betreiben. Das Netzkabel kann sich sonst erwärmen. Achten Sie darauf, dass der Netzstecker jederzeit ge- zogen werden kann. Der Netzstecker ist die einzige Mög- lichkeit, das Baustellenradio vom Stromnetz zu trennen. Wenn Sie mit dem Baustellenradio im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungs- kabels verringert das Risiko eines elektrischen Schlages. Wenn der Betrieb des Baustellenradios in feuchter Um- gebung nicht vermeidbar ist, verwenden Sie einen Feh- lerstromschutzschalter. Der Einsatz eines Fehlerstrom- schutzschalters vermindert das Risiko eines elektrischen Schlages. Schließen Sie das Baustellenradio an ein ordnungsge- mäß geerdetes Stromnetz an. Steckdose und Verlänge- rungskabel müssen einen funktionsfähigen Schutzleiter besitzen. Halten Sie das Baustellenradio von Regen oder Nässe fern. Das Eindringen von Wasser in ein Bau- stellenradio erhöht das Risiko eines elektrischen Schlages. Halten Sie das Baustellenradio sauber. Durch Verschmut- zung besteht die Gefahr eines elektrischen Schlages. Überprüfen Sie vor jeder Benutzung Baustellenradio, Kabel und Stecker. Benutzen Sie das Baustellenradio nicht, sofern Sie Schäden feststellen. Öffnen Sie das Baustellenradio nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Beschädigte Baustellenradios, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages. Dieses Baustellenradio ist nicht vorgesehen für die Be- nutzung durch Kinder und Personen mit eingeschränk- ten physischen, sensorischen oder geistigen Fähigkei- ten oder mangelnder Erfahrung und Wissen. Dieses Baustellenradio kann von Kindern ab 8 Jahren und Per- sonen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfah- rung und Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsich- tigt werden oder von dieser im sicheren Umgang mit dem Baustellenradio eingewiesen worden sind und die damit verbundenen Gefahren verstehen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen. Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung. Damit wird sichergestellt, dass Kinder nicht mit dem Baustellenradio spielen. Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z.B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Verwenden Sie den Akku nur in Verbindung mit Ihrem Baustellenradio und/oder einem Bosch-Elektrowerk- zeug. Nur so wird der Akku vor gefährlicher Überlastung geschützt. WARNUNG OBJ_BUCH-1181-004.book Page 6 Tuesday, April 19, 2016 1:24 PMDeutsch | 7 Bosch Power Tools 1 609 92A 2NE | (19.4.16) Durch spitze Gegenstände wie z.B. Nagel oder Schrau- benzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen. Lesen und beachten Sie strikt die Sicherheits- und Arbeitshinweise in der Betriebsanleitung der Geräte, die Sie an das Baustellenradio anschließen. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Darstellung des Baustellenradios auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Baustellenradios auf der Grafik- seite. 1 Lautsprecher 2 Tragegriff 3 Kontrollleuchte Wechselstromanschluss (nicht bei Sachnummer 3 601 D29 760) 4 Abdeckklappe Wechselstromanschluss (nicht bei Sachnummer 3 601 D29 760) 5 Steckdose Wechselstromanschluss (nicht bei Sachnummer 3 601 D29 760) 6 Arretierung des Batteriefachdeckels (Pufferbatterien) 7 Batteriefachdeckel (Pufferbatterien) 8 Verriegelungshebel des Medienfachdeckels 9 Medienfachdeckel 10 Stabantenne 11 Akkuschacht 12 Verriegelungshebel des Akkufachdeckels 13 Akkufachdeckel 14 Akku* 15 Taste für Wahl der Klang-Voreinstellung „Equalizer“ 16 Speichertaste „Memory“ 17 Taste für manuelle Klangeinstellung „Custom“ 18 Taste für Zeiteinstellung „Clock“ 19 Drehknopf für Sendereinstellung „Tune“ 20 Taste Zufallswiedergabe/Wiedergabewiederholung 21 Taste für Aufwärtssuche „Seek +/>>|“ 22 Taste für Wahl der Audioquelle „Source“ 23 Taste für Abwärtssuche „|<</– Seek“ 24 Taste Wiedergabe/Pause 25 Drehknopf für Einstellung von Lautstärke („Volume“) und Klang („Bass/Treb“) 26 Ein-Aus-Taste Audiobetrieb 27 Display 28 „AUX 1 IN“-Buchse 29 12-V-Anschlussbuchse 30 „LINE OUT“-Buchse 31 Kappe der Sicherung 32 Sicherung 12-V-Anschluss 33 USB-Buchse 34 SD-/MMC-Steckplatz 35 „AUX 2 IN“-Buchse 36 Halterung für externe Audioquellen *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Anzeigenelemente bei Audiobetrieb a Anzeige Klang-Voreinstellung b Anzeige Änderung des Höhenpegels c Anzeige Änderung des Tiefenpegels d Anzeige Lautstärke, Speicherplatz Radiosender bzw. Titelanzeige (abhängig von der gewählten Audioquelle) e Anzeige Empfang gespeicherter Sender (bei Radiobetrieb) f Anzeige Zufallswiedergabe (bei Audioquelle SD-/ MMC-Karte oder USB) g Anzeige Wiedergabewiederholung aller Titel im aktuellen Ordner (bei Audioquelle SD-/MMC-Karte oder USB) h Anzeige Wiedergabewiederholung aktueller Titel (bei Audioquelle SD-/MMC-Karte oder USB) i Anzeige Stereoempfang j Anzeige Radiofrequenz bzw. Spieldauer des aktuellen Titels (abhängig von der gewählten Audioquelle) k Temperaturwarnung l Anzeige Akku eingesetzt m Anzeige Audioquelle n Zeitanzeige Technische Daten Baustellenradio GML 20 Sachnummer 3 601 D29 7.. Pufferbatterien 2 x 1,5 V (LR06/AA) Akku V 14,4/18 Gewicht entsprechend EPTA-Procedure 01:2014 kg 10,2 Schutzklasse

Schutzart IP 54 (staub- und spritzwassergeschützt) erlaubte Umgebungs- temperatur –beim Laden –beim Betrieb* –bei Lagerung

• eingeschränkte Leistung bei Temperaturen <0 °C** (bei Audioquelle SD-/MMC-Karte oder USB)Technische Daten ermittelt mit Akku aus Lieferumfang. OBJ_BUCH-1181-004.book Page 7 Tuesday, April 19, 2016 1:24 PM8 | Deutsch 1 609 92A 2NE | (19.4.16) Bosch Power Tools Montage Energieversorgung Baustellenradio Die Energieversorgung des Baustellenradios kann über den Netzanschluss oder über einen in den Akkuschacht 11 einge- setzten Li-Ionen-Akku erfolgen. Dient der Akku zur Energie- versorgung, stehen nur die Funktionen Audiobetrieb und Energieversorgung externer Geräte über den integrierten USB-Anschluss zur Verfügung. Beachten Sie die Netzspannung! Die Spannung der Stromquelle bei Netzanschluss muss mit den Angaben auf dem Typenschild des Baustellenradios übereinstimmen. Mit 230 V gekennzeichnete Baustellenradios können auch an 220 V betrieben werden. Akku einsetzen und entnehmen (siehe Bild A) Hinweis: Der Gebrauch von nicht für das Baustellenradio geeigneten Akkus kann zu Fehlfunktionen oder zur Beschä- digung des Baustellenradios führen. Öffnen Sie den Verriegelungshebel 12 des Akkufachs („Bat- tery Bay“) und klappen Sie den Akkufachdeckel 13 auf. Setzen Sie einen Akku so in den Akkuschacht 11 ein, dass die Anschlüsse des Akkus auf den Anschlüssen im Akkuschacht 11 liegen, und lassen Sie den Akku im Akkuschacht einrasten. Sobald ein Akku eingesetzt ist, erscheint die Anzeige l im Display. Die Anzeige blinkt, wenn der Akku schwach wird. Ist der Akku zu warm oder zu kalt für den Betrieb, leuchtet die Temperaturwarnung k im Display. Warten Sie ab, bis der Akku den zulässigen Temperaturbereich erreicht hat, bevor Sie das Baustellenradio in Betrieb nehmen. Zum Entnehmen des Akkus 14 drücken Sie die Entriegelungs- taste am Akku und ziehen ihn aus dem Akkuschacht 11. Klappen Sie den Akkufachdeckel 13 nach dem Einsetzen bzw. Entnehmen eines Akkus zu. Verriegeln Sie den Akku- fachdeckel, indem Sie den Verriegelungshebel 12 im Ge- häuse einhaken und ihn dann herunterdrücken. Akku laden Benutzen Sie nur die in den technischen Daten aufge- führten Ladegeräte. Nur diese Ladegeräte sind auf die bei Ihrem Baustellenradio zulässigen Li-Ionen-Akkus abge- stimmt. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ers- ten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade- vorganges schädigt den Akku nicht. Pufferbatterien einsetzen/wechseln (siehe Bild A) Um die Uhrzeit am Baustellenradio speichern zu können, müssen Pufferbatterien eingesetzt werden. Dazu wird die Verwendung von Alkali-Mangan-Batterien empfohlen. Öffnen Sie den Verriegelungshebel 12 des Akkufachs („Battery Bay“) und klappen Sie den Akkufachdeckel 13 auf. Entnehmen Sie gegebenenfalls den Akku 14. Zum Öffnen des Batteriefachdeckels 7 drücken Sie auf die Arretierung 6 und nehmen den Batteriefachdeckel ab. Setzen Sie die Pufferbatterien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Setzen Sie den Deckel 7 des Pufferbatteriefachs wieder auf. „REPLACE AA BATTERY WHEN UNIT NO LONGER KEEPS CORRECT TIME“: Wechseln Sie die Pufferbatterien, wenn die Uhrzeit am Baustellenradio nicht mehr gespeichert wird. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität. Nehmen Sie die Pufferbatterien aus dem Baustellen- radio, wenn Sie es längere Zeit nicht benutzen. Die Pufferbatterien können bei längerer Lagerung korrodieren und sich selbst entladen. Betrieb Schützen Sie das Baustellenradio vor Nässe und direk- ter Sonneneinstrahlung. Audiobetrieb (siehe Bild B und C) Ein-/Ausschalten Audiobetrieb Zum Einschalten des Audiobetriebs (Radio und externe Abspielgeräte) drücken Sie die Ein-Aus-Taste 26. Das Display 27 wird aktiviert und die beim letzten Ausschalten des Bau- stellenradios eingestellte Audioquelle wiedergegeben. Ist das Baustellenradio im Energiesparmodus (siehe „Ener- giesparmodus“, Seite 11), dann drücken Sie zum Einschalten des Audiobetriebs die Ein-Aus-Taste 26 zweimal. Zum Ausschalten des Audiobetriebs drücken Sie erneut die Ein-Aus-Taste 26. Die aktuelle Einstellung der Audioquelle wird gespeichert. Um Energie zu sparen, schalten Sie das Baustellenradio nur ein, wenn Sie es benutzen. empfohlene Akkus GBA 14,4 V ... GBA 18 V ... empfohlene Ladegeräte AL 18.. GAL 3680 Audiobetrieb/Radio Betriebsspannung – bei Netzbetrieb –bei Akkubetrieb

230/110 14,4/18 Nennleistung Verstärker (bei Netzbetrieb) W20 Empfangsbereich –UKW –MW MHz kHz 87,5–108 531–1602 Unterstützte Dateiformate** MP3, WMA Baustellenradio GML 20

• eingeschränkte Leistung bei Temperaturen <0 °C ** (bei Audioquelle SD-/MMC-Karte oder USB) Technische Daten ermittelt mit Akku aus Lieferumfang. OBJ_BUCH-1181-004.book Page 8 Tuesday, April 19, 2016 1:24 PMDeutsch | 9 Bosch Power Tools 1 609 92A 2NE | (19.4.16) Lautstärke einstellen Zum Erhöhen der Lautstärke drehen Sie den Drehknopf „Volume“ 25 im Uhrzeigersinn, zum Verringern der Lautstär- ke drehen Sie den Drehknopf gegen den Uhrzeigersinn. Die Lautstärkeeinstellung (Wert zwischen 0 und 20) erscheint für einige Sekunden in der Anzeige d im Display. Stellen Sie die Lautstärke vor dem Einstellen oder Wechseln eines Radiosenders auf einen niedrigen Wert, vor dem Start einer externen Audioquelle auf einen mittleren Wert. Klang einstellen Für eine optimale Tonwiedergabe ist ein Equalizer in das Baustellenradio integriert. Sie können den Höhen- und Tiefenpegel manuell ändern oder Klang-Voreinstellungen für verschiedene Musikstile nutzen. Zur Auswahl stehen die vorprogrammierten Einstellungen „JAZZ“, „ROCK“, „POP“ und „CLASSICAL“ sowie die selbst programmierbare Einstellung „CUSTOM“. Um eine der gespeicherten Klang-Voreinstellungen auszu- wählen, drücken Sie die Taste für Wahl der Klang-Voreinstel- lung „Equalizer“ 15 so oft, bis die gewünschte Einstellung in der Anzeige a im Display erscheint. Änderung der Einstellung „CUSTOM“: – Drücken Sie die Taste für manuelle Klangeinstellung „Custom“ 17 einmal. Im Display blinken die Anzeige „BAS“ c und in der Anzeige d der gespeicherte Wert des Tiefenpegels. – Stellen Sie den gewünschten Tiefenpegel ein (Wert zwi- schen 0 und 10). Zur Erhöhung des Tiefenpegels drehen Sie den Drehknopf „Bass/Treb“ 25 im Uhrzeigersinn, zum Absenken drehen Sie den Drehknopf gegen den Uhrzeiger- sinn. – Zum Speichern des eingestellten Tiefenpegels drücken Sie die Taste für manuelle Klangeinstellung „Custom“ 17 zum zweiten Mal. Im Display blinken die Anzeige „TRE“ b für die nachfolgende Einstellung des Höhenpegels sowie in der Anzeige d der gespeicherte Wert des Höhenpegels. – Stellen Sie den gewünschten Höhenpegel ein (Wert zwi- schen 0 und 10). Zur Erhöhung des Höhenpegels drehen Sie den Drehknopf „Bass/Treb“ 25 im Uhrzeigersinn, zum Absenken drehen Sie den Drehknopf gegen den Uhrzeiger- sinn. – Zum Speichern des eingestellten Höhenpegels drücken Sie die Taste für manuelle Klangeinstellung „Custom“

zum dritten Mal. Audioquelle auswählen Zur Auswahl einer Audioquelle drücken Sie die Taste „Source“ 22 so oft, bis im Display die Anzeige m für die gewünschte interne Audioquelle (siehe „Radiosender einstel- len/speichern“, Seite 9) bzw. externe Audioquelle (siehe „Externe Audioquellen anschließen“, Seite 10) erscheint: – „FM“: Radio über UKW, – „AM“: Radio über MW, – „AUX 1“: externe Audioquelle (z.B. CD-Player) über die 3,5-mm-Buchse 28 an der Außenseite, – „AUX 2“: externe Audioquelle (z.B. MP3-Player) über die 3,5-mm-Buchse 35 im Medienfach, – „USB“: externe Audioquelle (z.B. USB-Stick) über die USB-Buchse 33, – „SD“: externe Audioquelle (SD-/MMC-Karte) über den SD-/MMC-Steckplatz 34. Stabantenne ausrichten Das Baustellenradio wird mit montierter Stabantenne 10 aus- geliefert. Schwenken Sie bei Radiobetrieb die Stabantenne in die Richtung, die den besten Empfang ermöglicht. Ist kein ausreichender Empfang möglich, dann stellen Sie das Baustellenradio an einem Ort mit besserem Empfang auf. Hinweis: Beim Betrieb des Baustellenradios in unmittelbarer Umgebung von Funkanlagen, Funkgeräten oder anderen elek- tronischen Geräten kann es zu Beeinträchtigungen des Radio- empfangs kommen. Sollte sich die Stabantenne 10 lockern, dann drehen Sie sie direkt am Gehäuse im Uhrzeigersinn fest. Radiosender einstellen/speichern Drücken Sie die Taste für die Wahl der Audioquelle „Source“ 22 so oft, bis in der Anzeige m „FM“ für den Empfangsbereich Ultrakurzwelle (UKW) bzw. „AM“ für den Empfangsbereich Mittelwelle (MW) erscheint. Zum Einstellen einer bestimmten Radiofrequenz drehen Sie den Drehknopf „Tune“ 19 im Uhrzeigersinn, um die Fre- quenz zu erhöhen, bzw. gegen den Uhrzeigersinn, um die Fre- quenz zu verringern. Die Frequenz erscheint während der Ein- stellung in der Anzeige n, danach in der Anzeige j im Display. Zur Suche von Radiosendern mit hoher Signalstärke drü- cken Sie die Taste für Abwärtssuche „– Seek“ 23 bzw. die Taste für Aufwärtssuche „Seek +“ 21 und halten sie kurz ge- drückt. Die Frequenz des gefundenen Radiosenders erscheint kurz in der Anzeige n, danach in der Anzeige j im Display. Bei ausreichend starkem Empfang eines geeigneten Signals schaltet das Baustellenradio automatisch auf Stereoemp- fang. Im Display erscheint die Anzeige für Stereoempfang i. Zum Speichern eines eingestellten Senders drücken Sie die Speichertaste „Memory“ 16. Im Display blinkt die Anzei- ge „PRESET“ e sowie in der Anzeige d die Nummer des zuletzt eingestellten Speicherplatzes. Zur Auswahl eines Speicher- platzes drücken Sie die Taste für Abwärtssuche „– Seek“ 23 bzw. die Taste für Aufwärtssuche „Seek +“ 21 so oft, bis der gewünschte Speicherplatz in der Anzeige d erscheint. Drü- cken Sie die Speichertaste 16 erneut, um den eingestellten Sender auf dem ausgewählten Speicherplatz zu speichern. Die Anzeigen e und d blinken nicht mehr. Sie können 20 UKW-Sender und 10 MW-Sender speichern. Beachten Sie, dass ein bereits belegter Speicherplatz bei erneuter Auswahl mit dem neu eingestellten Radiosender überschrieben wird. Zur Wiedergabe eines gespeicherten Senders drücken Sie so oft kurz auf die Taste für Abwärtssuche „– Seek“ 23 bzw. die Taste für Aufwärtssuche „Seek +“ 21, bis der gewünschte Speicherplatz in der Anzeige d und „PRESET“ in der Anzeige e erscheinen. OBJ_BUCH-1181-004.book Page 9 Tuesday, April 19, 2016 1:24 PM10 | Deutsch 1 609 92A 2NE | (19.4.16) Bosch Power Tools Externe Audioquellen anschließen (siehe Bild C) Neben dem integrierten Radio können verschiedene externe Audioquellen wiedergegeben werden. AUX-In-Anschluss 1: Der AUX-In-Anschluss 1 eignet sich be- sonders für Audioquellen, die außerhalb des Medienfaches untergebracht werden sollen (z.B. CD-Player). Nehmen Sie die Schutzkappe der „AUX 1 IN“-Buchse 28 ab und stecken Sie den 3,5-mm-Stecker des mitgelieferten oder eines ande- ren passenden AUX-Kabels in die Buchse. Schließen Sie das AUX-Kabel an eine passende Audioquelle an. Setzen Sie zum Schutz vor Verschmutzung die Schutzkappe der „AUX 1 IN“-Buchse 28 wieder auf, wenn Sie den Stecker des AUX-Kabels entfernen. Für externe Audioquellen über die nachfolgenden Anschlüsse öffnen Sie den Verriegelungshebel 8 und klappen den Deckel 9 des Medienfachs („Digital Media Bay“) auf. – SD-/MMC-Anschluss: Stecken Sie eine SD- oder MMC- Karte in den SD-/MMC-Steckplatz 34. Die Beschriftung der Karte muss in Richtung Sicherungskappe 31 zeigen. Die Wiedergabe der Karte kann gestartet werden, sobald in der Anzeige d die Titelnummer sowie die Gesamtzahl der auf der Karte verfügbaren Titel erscheinen. Zum Entneh- men der Karte drücken Sie kurz auf die Karte, die dann aus- geworfen wird. – USB-Anschluss: Stecken Sie einen USB-Stick (bzw. den USB-Stecker einer passenden Audioquelle) in die USB- Buchse 33. Die Wiedergabe des USB-Sticks kann gestartet werden, sobald in der Anzeige d die Titelnummer sowie die Gesamtzahl der auf dem Stick verfügbaren Titel erschei- nen. Zum Entnehmen des USB-Sticks ziehen Sie diesen aus dem USB-Anschluss. – AUX-In-Anschluss 2: Der AUX-In-Anschluss 2 eignet sich besonders für Audioquellen, die innerhalb des Medienfa- ches untergebracht werden können (z.B. MP3-Player). Stecken Sie den 3,5-mm-Stecker des mitgelieferten AUX- Kabels in die „AUX 2 IN“-Buchse 35. Schließen Sie das AUX-Kabel an eine passende Audioquelle an. Bei passender Größe können Sie die angeschlossene externe Audioquelle mit dem Klettband der Halterung 36 im Medien- fach befestigen. Zum Schutz vor Beschädigung und Verschmutzung schließen Sie möglichst den Medienfachdeckel 9, nachdem Sie die ex- terne Audioquelle angeschlossen haben. Zur Wiedergabe der angeschlossenen Audioquelle drücken Sie die Taste für Wahl der Audioquelle „Source“ 22 so oft, bis im Display die Anzeige m für die gewünschte Audioquelle er- scheint. Externe Audioquellen steuern Bei Audioquellen, die über den SD-/MMC-Steckplatz 34 oder die USB-Buchse 33 angeschlossen wurden, kann die Wieder- gabe über das Baustellenradio gesteuert werden. In der An- zeige d erscheinen links die Nummer des aktuell ausgewähl- ten Titels und rechts die Gesamtzahl der vorhandenen Titel. Wiedergabe/Wiedergabe unterbrechen: – Zum Start der Wiedergabe drücken Sie die Taste Wieder- gabe/Pause 24. Die Spieldauer des aktuellen Titels er- scheint in der Anzeige j. – Um die Wiedergabe zu unterbrechen oder fortzusetzen, drücken Sie jeweils erneut die Taste Wiedergabe/Pause

24. Die aktuelle Spieldauer blinkt in der Anzeige j.

Titel auswählen: – Um einen Titel auszuwählen, drücken Sie die Taste für Ab- wärtssuche „– Seek“ 23 bzw. die Taste für Aufwärtssuche „Seek +“ 21 so oft, bis die Nummer des gewünschten Ti- tels links in der Anzeige d erscheint. – Zum Start der Wiedergabe drücken Sie die Taste Wieder- gabe/Pause 24. Zufallswiedergabe/Wiedergabewiederholung: – Um alle Titel auf der Karte bzw. dem USB-Stick in zufälliger Reihenfolge wiederzugeben, drücken Sie die Taste Zufalls- wiedergabe/Wiedergabewiederholung 20 einmal. Im Dis- play erscheint die Anzeige f. – Um alle Titel im aktuellen Ordner zu wiederholen, drücken Sie die Taste Zufallswiedergabe/Wiedergabewiederholung 20 ein zweites Mal. Im Display erscheint die Anzeige g. Hinweis: Nur in dieser Funktion erscheint rechts in der Anzeige d die Nummer des aktuellen Ordners auf der Karte bzw. dem USB-Stick. Um den Ordner zu wechseln, müssen Sie zuerst in die normale Wiedergabe zurückkehren und einen Titel aus dem gewünschten Ordner auswählen. – Um nur den aktuell wiedergegebenen Titel zu wiederholen, drücken Sie die Taste Zufallswiedergabe/Wiedergabewie- derholung 20 ein drittes Mal. Im Display erscheint die Anzeige h. – Um zur normalen Wiedergabe zurückzukehren, drücken Sie die Taste Zufallswiedergabe/Wiedergabewiederholung 20 ein viertes Mal, sodass keine der Anzeigen f, g oder h im Display erscheint. – Zum Start der Wiedergabe drücken Sie die Taste Wieder- gabe/Pause 24. Externe Audiowiedergabe anschließen (siehe Bild C) Sie können das aktuelle Audiosignal des Baustellenradios auch an andere Wiedergabegeräte (z.B. Verstärker und Laut- sprecher) übertragen. Nehmen Sie die Schutzkappe der „LINE OUT“-Buchse 30 ab und stecken Sie den 3,5-mm-Stecker eines passenden AUX- Kabels in die Buchse. Schließen Sie ein passendes Wiederga- begerät an das AUX-Kabel an. Setzen Sie zum Schutz vor Ver- schmutzung die Schutzkappe der „LINE OUT“-Buchse 30 wieder auf, wenn Sie den Stecker des AUX-Kabels entfernen. Energieversorgung externer Geräte Die Energieversorgung externer Geräte über den 12-V- und den Wechselstromanschluss ist nur bei Netzanschluss des Baustellenradios und nicht über einen eingesetzten Akku möglich. Ist das Baustellenradio an das Stromnetz angeschlossen, leuchtet die grüne Kontrollleuchte 3 zur Bestätigung. USB-Anschluss Mithilfe des USB-Anschlusses können die meisten Geräte, deren Energieversorgung über USB möglich ist (z.B. diverse Mobiltelefone), betrieben bzw. aufgeladen werden. Öffnen Sie den Verriegelungshebel 8 und klappen Sie den Medienfachdeckel 9 auf. Verbinden Sie den USB-Anschluss OBJ_BUCH-1181-004.book Page 10 Tuesday, April 19, 2016 1:24 PMDeutsch | 11 Bosch Power Tools 1 609 92A 2NE | (19.4.16) des externen Geräts über ein passendes USB-Kabel mit der USB-Buchse 33 des Baustellenradios. Zum Starten des Lade- vorgangs muss das externe Gerät am Baustellenradio gegebe- nenfalls als Audioquelle ausgewählt werden. 12-V-Anschluss (siehe Bild C) Mithilfe des 12-V-Anschlusses können Sie ein externes Elek- trogerät mit 12-V-Stecker und maximal 1 A Stromaufnahme betreiben. Nehmen Sie die Schutzkappe der 12-V-Anschlussbuchse 29 ab. Stecken Sie den Stecker des externen Elektrogeräts in die 12-V-Anschlussbuchse. Der 12-V-Anschluss ist mit einer Sicherung 32 geschützt. Liegt beim Anschluss eines externen Geräts keine Spannung an, dann öffnen Sie den Verriegelungshebel 8 und klappen den Medienfachdeckel 9 auf. Schrauben Sie die Sicherungs- kappe 31 ab und prüfen Sie, ob die eingesetzte Sicherung 32 ausgelöst wurde. Setzen Sie bei ausgelöster Sicherung eine neue Feinsicherung (5 x 20 mm, 250 V maximale Spannung, 1 A Nennstrom und Auslösecharakteristik flink) ein. Schrau- ben Sie die Sicherungskappe 31 wieder fest auf. Hinweis: Verwenden Sie ausschließlich 1-A-Sicherungen für maximal 250 V Spannung („250V 1A FUSE FOR 12V OUT- LET“). Bei Verwendung anderer Sicherungen kann das Bau- stellenradio beschädigt werden. Der 12-V-Anschluss ist außerdem mit einer internen Tempe- ratursicherung geschützt, die bei Überhitzung ausgelöst wird. Die Sicherung wird automatisch zurückgesetzt, wenn sich das Baustellenradio abgekühlt hat. Setzen Sie zum Schutz vor Verschmutzung die Schutzkappe der 12-V-Anschlussbuchse 29 wieder auf, wenn Sie den ex- ternen Stecker entfernen. Wechselstromanschluss („Power Outlets“) (nicht bei Sachnummer 3 601 D29 760) Mithilfe der Wechselstromanschlüsse können Sie weitere ex- terne Elektrogeräte betreiben. Die Steckdosen können unter Berücksichtigung länderspezifischer Normen variieren. Die Summe der maximal zulässigen Stromaufnahme aller an- geschlossenen Elektrogeräte darf den in der nachfolgenden Tabelle angegebenen Wert nicht überschreiten (siehe auch Beschriftung am Gehäuse unterhalb der Abdeckklappen 4): Öffnen Sie eine Abdeckklappe 4 der Wechselstroman- schlüsse und stecken Sie den Stecker des externen Elektro- geräts in eine Steckdose 5 des Baustellenradios. Zeitanzeige Das Baustellenradio verfügt über eine Zeitanzeige mit separa- ter Energieversorgung. Sind Pufferbatterien mit ausreichender Kapazität in das Batteriefach eingesetzt (siehe „Pufferbatte- rien einsetzen/wechseln“, Seite 8), kann die Uhrzeit gespei- chert werden, auch wenn das Baustellenradio von der Energie- versorgung durch Netzanschluss oder Akku getrennt wird. Uhrzeit einstellen – Zum Einstellen der Uhrzeit drücken Sie die Taste für Zeiteinstellung „Clock“ 18 so lange, bis die Stundenzahl in der Zeitanzeige n blinkt. – Drücken Sie die Taste für Aufwärtssuche „Seek +“ 21 bzw. die Taste für Abwärtssuche „– Seek“ 23 so oft, bis die korrekte Stundenzahl angezeigt wird. – Drücken Sie die Taste „Clock“ erneut, sodass die Minuten- zahl in der Zeitanzeige n blinkt. – Drücken Sie die Taste für Aufwärtssuche „Seek +“ 21 bzw. die Taste für Abwärtssuche „– Seek“ 23 so oft, bis die korrekte Minutenzahl angezeigt wird. – Drücken Sie die Taste „Clock“ zum dritten Mal, um die Uhrzeit zu speichern. Energiesparmodus Um Energie zu sparen, können Sie die Zeitanzeige im Display 27 ausschalten. Halten Sie dazu beim Ausschalten des Audiobetriebs (siehe „Ein-/Ausschalten Audiobetrieb“, Seite 8) die Ein-Aus-Taste 26 so lange gedrückt, bis keine Anzeige mehr im Display er- scheint. Um die Zeitanzeige wieder einzuschalten, drücken Sie einmal die Ein-Aus-Taste 26. Arbeitshinweise Hinweise für den optimalen Umgang mit dem Akku Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Auto lie- gen. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Fehler – Ursachen und Abhilfe Sachnummer Summe der max. Stromaufnahme (in A) 3 601 D29 700 15 3 601 D29 730 9 3 601 D29 770 12 3 601 D29 7W0 15 3 601 D29 7X0 9 Ursache Abhilfe Baustellenradio funktioniert nicht Keine Energieversorgung Netzstecker oder geladenen Akku (vollständig) einstecken Baustellenradio zu warm oder zu kalt Abwarten, bis das Baustellen- radio Betriebstemperatur erreicht Baustellenradio funktioniert bei Netzbetrieb nicht Netzstecker oder -kabel defekt Netzstecker und -kabel über- prüfen und gegebenenfalls wechseln lassen OBJ_BUCH-1181-004.book Page 11 Tuesday, April 19, 2016 1:24 PM12 | Deutsch 1 609 92A 2NE | (19.4.16) Bosch Power Tools Wenn die genannten Abhilfemaßnahmen einen Fehler nicht beseitigen können, dann kontaktieren Sie eine autorisierte Bosch-Kundendienststelle. Wartung und Service Wartung und Reinigung Das Netzkabel ist mit einem speziellen Sicherheitsan- schluss versehen und darf ausschließlich durch eine autorisierte Bosch-Kundendienststelle ausgetauscht werden. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Baustellenradios an. www.powertool-portal.de, das Internetportal für Hand- werker und Heimwerker. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.de können Sie online Ersatzteile bestel- len oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: Anwendungsberatung.pt@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatz- teile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Transport Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun- gen des Gefahrgutrechts. Die Akkus können durch den Benut- zer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeich- nung zu beachten. Hier muss bei der Vorbereitung des Versand- stückes ein Gefahrgut-Experte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften. Baustellenradio funktioniert bei Akkubetrieb nicht Akkukontakte verschmutzt Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Akku ersetzen Akku defekt Akku ersetzen Akku zu warm oder zu kalt (Temperaturwarnung k leuchtet) Abwarten, bis der Akku Betriebstemperatur erreicht Energieversorgung externer Geräte funktioniert nicht Netzstecker nicht einge- steckt Netzstecker (vollständig) einstecken 12-V-Anschluss funktioniert nicht Keine Sicherung 32 einge- setzt Sicherung 32 einsetzen Sicherung 32 wurde ausge- löst Sicherung 32 wechseln Interne Temperatursicherung wurde ausgelöst Externes Gerät entfernen und Baustellenradio abkühlen lassen Baustellenradio versagt plötzlich Netzstecker bzw. Akku nicht richtig bzw. nicht vollständig eingesteckt Netzstecker bzw. Akku richtig und vollständig einstecken Softwarefehler Zum Zurücksetzen der Soft- ware Netzstecker ziehen und Akku entnehmen, 30 s war- ten, Netzstecker bzw. Akku wieder einstecken. Schlechter Radioempfang Störung durch andere Geräte oder ungünstigen Aufstellort Baustellenradio an einem anderen Ort mit besserem Empfang bzw. in größerem Abstand zu anderen elektro- nischen Geräten oder Steck- dosen aufstellen Zeitanzeige gestört Pufferbatterien für Uhr leer Pufferbatterien wechseln Pufferbatterien mit falscher Polung eingesetzt Pufferbatterien mit richtiger Polung einsetzen Ursache Abhilfe OBJ_BUCH-1181-004.book Page 12 Tuesday, April 19, 2016 1:24 PMEnglish | 13 Bosch Power Tools 1 609 92A 2NE | (19.4.16) Entsorgung Baustellenradios, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zu- geführt werden. Werfen Sie Baustellenradios und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchs- fähige Elektrogeräte und gemäß der euro- päischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umwelt- gerechten Wiederverwendung zugeführt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Akkus/Batterien: Li-Ion: Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 12. Änderungen vorbehalten. English Safety Notes Read all safety warnings and all in- structions, including the information on the bottom side of the construction site radio. Failure to follow the warnings and instructions may result in electric shock, fire and/or serious injury. Save all safety warnings and instructions for future reference. The term “construction site radio” used in the safety notes, refers to mains-powered construction site radios (with mains cable) and to battery-operated construction site radios (with- out mains cable). Keep work area clean and well lit. Cluttered or dark areas invite accidents. The plug of the construction site radio must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) construc- tion site radios. Unmodified plugs and matching outlets will reduce the risk of electric shock. Do not misuse the cord to carry the construction site radio, hang it up, or for pulling the plug out of the out- let. Keep the cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. Completely unwind the mains cable when operating the construction site radio via mains supply. Otherwise the mains cable can heat up. Take care that the mains plug can be pulled at any time. The mains plug is the only possibility to disconnect the construction site radio from the mains supply. When operating the construction site radio outdoors, only use extension cords suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of elec- tric shock. When operating the construction site radio in damp environments is unavoidable, use a residual current device (RCD). The use of a residual current device (RCD) reduces the risk of electric shock. Connect the construction site radio to a mains supply that is properly connected to earth. Socket and exten- sion cord must have an operative protective conductor. Do not expose the construction site radio to rain or wet conditions. Water entering a con- struction site radio will increase the risk of electric shock. Keep the construction site radio clean. Contamination may result in danger of electric shock. Check the construction site radio, cord and plug each time before using. Do not use the construction site ra- dio when defects are detected. Do not open the con- struction site radio yourself and have it repaired only by qualified personnel using original spare parts. Dam- aged construction site radios, cords and plugs increase the risk of electric shock. This construction site radio is not intended for use by children and persons with physical, sensory or mental limitations or a lack of experience or knowledge. This construction site radio can be used by children aged 8 or older and by persons who have physical, sensory or mental limitations or a lack of experience or knowledge if a person responsible for their safety supervises them or has instructed them in the safe operation of the con- struction site radio and they understand the associated dangers. Otherwise, there is a danger of operating errors and injuries. Supervise children during use, cleaning and mainte- nance. This will ensure that children do not play with the construction site radio. Do not open the battery. Danger of short-circuiting. Protect the battery against heat, e.g., against continuous intense sunlight, fire, water, and moisture. Danger of explosion. When battery pack is not in use, keep it away from other metal objects like paper clips, coins, keys, nails, screws, or other small metal objects that can make a connection from one terminal to another. WARNING OBJ_BUCH-1181-004.book Page 13 Tuesday, April 19, 2016 1:24 PM14 | English 1 609 92A 2NE | (19.4.16) Bosch Power Tools Shorting the battery terminals together may cause burns or a fire. Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally oc- curs, flush with water. If liquid contacts eyes, addition- ally seek medical help. Liquid ejected from the battery may cause irritations or burns. In case of damage and improper use of the battery, va- pours may be emitted. Ventilate the area and seek medical help in case of complaints. The vapours can irri- tate the respiratory system. Recharge only with the charger specified by the manu- facturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another bat- tery pack. Only use the battery in conjunction with your construc- tion site radio and/or a Bosch power tool. This is the only way to protect the battery against dangerous overload. The battery can be damaged by pointed objects such as nails or screwdrivers or by force applied externally. An internal short circuit can occur and the battery can burn, smoke, explode or overheat. Read and strictly observe the safety warnings and work- ing instructions in the operating instructions of the tools that you connect to the construction site radio. Products sold in GB only: Your product is fitted with a BS 1363/A approved electric plug with internal fuse (ASTA approved to BS 1362). If the plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place by an authorised customer service agent. The replacement plug should have the same fuse rating as the original plug. The severed plug must be disposed of to avoid a possible shock hazard and should never be inserted into a mains socket elsewhere. Product Description and Specifications Read all safety warnings and all instruc- tions. Failure to follow the warnings and in- structions may result in electric shock, fire and/or serious injury. While reading the operating instructions, unfold the fold-out page with the illustration of the construction site radio and leave it open. Product Features The numbering of the product features refers to the illustra- tion of the construction site radio on the graphics page. 1 Speaker 2 Carrying handle 3 Control lamp for AC supply (not for article number 3 601 D29 760) 4 AC outlet cover (not for article number 3601D29760) 5 AC socket outlet (not for article number 3601D29760) 6 Latch of back-up battery lid 7 Back-up battery lid 8 Locking latch of digital media bay flap 9 Digital media bay flap 10 Rod antenna 11 Battery port 12 Locking latch of battery lid 13 Battery lid 14 Battery pack* 15 “Equalizer” button 16 “Memory ” button 17 “Custom” button (for manual sound adjustment) 18 “Clock” button (for setting the time) 19 “Tune” adjustment knob (for tuning of stations) 20 Button for random playback/repeat 21 “Seek +/>>|” button 22 “Source” button (for selecting an audio source) 23 “|<</– Seek” button 24 Play/pause button 25 Adjustment knob for volume level (“Volume”) and sound (“Bass/Treb”) 26 On/Off button for audio operation 27 Display 28 “AUX 1 IN” socket 29 12 V connection socket 30 “LINE OUT” socket 31 Fuse cap 32 Fuse for 12 V connection 33 USB port 34 SD/MMC slot 35 “AUX 2 IN” socket 36 Holder for external audio sources *Accessories shown or described are not part of the standard de- livery scope of the product. A complete overview of accessories can be found in our accessories program. Display elements for audio operation a Equalizer (sound-pre-set) indicator b Changing treble – indicator c Changing bass – indicator d Indicator for volume, memory location for radio station and title (depends on the selected audio source) e Station-memory reception indicator (for radio operation) f Random playback indicator (for SD/MMC card or USB audio source) g Repeat-current-track indicator for all tracks in the cur- rent folder/directory (for SD/MMC card or USB audio source) h Repeat-current-track indicator (for SD/MMC card or USB audio source) i Stereo indicator OBJ_BUCH-1181-004.book Page 14 Tuesday, April 19, 2016 1:24 PMEnglish | 15 Bosch Power Tools 1 609 92A 2NE | (19.4.16) j Indicator of radio frequency/Play duration of current track (depends on the selected audio source) k Temperature warning l Battery inserted indicator m Audio-source indicator n Time indication display Technical Data Assembly Power Supply of the Construction Site Radio The power supply of the construction site radio can take place via the mains supply or via a lithium ion battery inserted in the battery port 11. When the battery is used for power supply, only the functions audio operation and power supply of exter- nal devices via the integrated USB connection, are available. Observe the mains voltage! For power supply via mains, the voltage of the power source must correspond with the data on the type plate of the construction site radio. Con- struction site radios marked with 230 V can also be oper- ated with 220 V. Battery Insertion/Removal (see figure A) Note: Use of batteries not suitable for the construction site ra- dio can lead to malfunctions of or cause damage to the con- struction site radio. Disengage locking latch 12 of the battery lid (“Battery Bay”) and fold out the battery lid 13. Insert a battery into the battery port 11 in such a manner that the connections of the battery face against the connections in the battery port 11, and allow the battery to engage in the bat- tery port. As soon as a battery is inserted, the indication l appears on the display. The indicator flashes when the battery is low. When the battery is too warm or too cold for operation, the temperature warning indicator k on the display lights up. Wait until the battery has reached the allowable temperature range before putting the construction site radio into operation. To remove the battery 14, press the release button on the battery and pull it out of the battery port 11. After inserting or removing the battery, close the battery lid
