| Produkttype | Byggeradio med afspiller |
| Mærke | Bosch |
| Model | GML 20 |
| Strømforsyning | Lysnettet 230/110 V eller Li-ion batteri 14,4/18 V (ikke inkluderet) |
| Backup-batterier | 2 x 1,5 V LR06/AA |
| Vægt | 10,2 kg (iht. EPTA 01:2014) |
| Beskyttelsesklasse | IP54 (støvtæt og beskyttet mod vandstråler) |
| Radiofrekvensområde | FM: 87,5 - 108 MHz; AM: 531 - 1602 kHz |
| Forstærkereffekt | 20 W (på lysnettet) |
| Understøttede lydformater | MP3, WMA |
| Tilslutningsmuligheder | 2 x AUX-indgang (3,5 mm), LINE OUT-udgang (3,5 mm), USB-port, SD/MMC-slot, 12 V-stik |
| Skærm | Ja, med tidsvisning |
| Equalizer | Forudindstillinger JAZZ, ROCK, POP, CLASSICAL og manuel indstilling (diskant/bas) |
| Stationshukommelse | 20 FM-stationer, 10 AM-stationer |
| Driftstemperatur | 0 °C til 45 °C |
| Opbevaringstemperatur | -20 °C til 50 °C |
| Vedligeholdelse | Rengør med en tør klud; overlad reparationer til en autoriseret Bosch-servicepartner |
| Sikkerhed | Læs advarslerne; udsæt ikke for regn; brug en fejlstrømsafbryder (RCD) udendørs |
| Medfølgende tilbehør | AUX-kabel (afhængigt af version), brugsanvisning |
| Kundeservice | Kontakt Bosch Frankrig på 0811 360 122 eller besøg www.bosch-pt.fr |
Ofte stillede spørgsmål - GML 20 Radio BOSCH
Brugerspørgsmål om GML 20 Radio BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Laser niveau i PDF-format gratis! Find din vejledning GML 20 Radio - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GML 20 Radio af mærket BOSCH.
BRUGSANVISNING GML 20 Radio BOSCH
Sikkerhedsinstrukser
ADVARSEL
Laes alle sikkerhedsforskrifter og instrukser, ogsa informationen pa un
dersiden af byggepladsradioen. I tilfalle af manglende overholdelse af sikkerhedsforskrifterne og instrukserne er der risiko for elektrisk stad, brand og/eller alvorlige kvastelser.
Opbevar alle sikkerhedsforskrifter og instrukser til senere brug.
Begreb „byggepladsradio“, der benyttes i sikkerhedsforskrifterne, omfatter netdrende byggepladsradioer (med netkabel) og akkudrende byggepladsradioer (uden netkabel).
Sorg for, at arbejdso MRadet er rent og rigtigt belyst. Uorden ell er uoplyste arbejdso MRader oger faren for uheld.
Byggeladsradioens tilstunningsstik skal passe i stikdansen. Stikket ma under ingen omstendigheder andres. Benyt ikke adapterstik sammen med besykttelsesjordede byggeladsradioer. Uandre de stik, der passer til stikdaserne, nedsætter risikoen for elektrisk stod.
Brug ikke ledningen til formal, den ikke er beregnet til (f.eks. ma man aldrig bare byggepladsradioen i ledningen, hange byggepladsradioen op i ledningen eller rykke i ledningen for at trække stikket ud af stikdåsen). Beskyt ledningen mod varme, olie, skarpe kanter aller dele, der er i bevægelse. Beskadigede aller indviklede ledninger øger risikoen for elektrisk stav.
Vikle netledningen welt af, hvis du onsker at bruge byggepladsradioen med nettilslutning. Ellers kan netledningen blive varmt.
Sorg for, at netstikket til enhver tid kan trakkes ud. Netstikket er den eneste mulighed for at afbryde radioen fra strømnettei.
Arbejder du ude i det fri med byggepladsradioen, ma der kun bruges forlangerledninger, der ogsa er godkendt til brug udendore. Brug af forlangerledning til udendors brug nedsætter risikoen for elektrisk std.
Kan det 参数 undgās, at byggepladsradioen bruges i fugtige ompigelser, bruges et HFI-relae. Brug af et HFI-relae reducerer risikoen for at fá elektrisk stød.
Tilslut bygepladsradioen til et korrekt jord forbundet strømnet. Stikdase og forlaengerledning skal vare forsynet med en Funktionsdygtig jordledning.
Sorg for, at byggepladsradioen ici udsættes for regn erer fugtgihed. Indtraengning af vand i en byggepladsradio oger risikoen for at fæ elektrisk std.
Hold byggepladsradioen ren. Snavs oger faren for elektrisk stod.
Kontroller altid byggepladsradio, ledning og stik forbrug. Brug ikke byggepladsradioen, hvis du konstateer skader. Forsog ikke at abne byggepladsradioen ogsorg for at den repareres af kvalificerede fagfolk, og at der kun benytes originale reservedele. Beskadigede byggepladsradioer, ledninger og stik øger risikoen for at faelektrisk stød.
Denne byggepladsradio er/DDke beregnet til at blive betjent af born og personer med begraesede fysisk, senorsiske ell mentale evner erer manglende erfaring og viden.Denne byggepladsradio ma kun bruges af born fra 8 ar somt af personer med begraesede fysi-ske, sensorsiske ell mentale tilstand ell meranglende erfaring og kendskap,hvis det sker under opsyn,eller de modtager anvisninger pa sikker omgang med byggepladsrodoen og saledes forstar de farer, der er forbundet hermed. I modsats fald er der risiko for fejlbetje- ning og personskader.
Hold altid børn under opsyn i forbindelse med brug, ren:gering og service. Derved sikres det, at børn ikke bruger byggepladsradioen som legetoj.
Aben ikke akkuen. Fare for kortslutng.
Besky akkuen mod varme (f.eks. ogsa mod varige solstraler, brand, vand og fugtighed). Fare for eksplosion.
- Ikke benyttede akku'er ma ikke komme i berøring med kontorclips, ønter, nøgler, sør, skruer erler andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger.
Hvis akku'en anvendes forkert, kan der slippe vaeske ud af akku'en. Undga at komme i kontakt med donne vaeske. Hvis det alligevel skulle ske, skyles med vand. Sag lage, hvis vaesken kommer i ojnene. Akku-vaeske kan give hudirritation aller forbraendinger.
Beskadiges akkuen aller bruges den forskert, kan der sie dampe ud. Tilfor frisk luft og sog lage, his du feler dig utilpas. Dampene kan irritere luftvejene.
Oplad kun akku'er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, ma化进程 med andre batterier - brandfare. - Brug kun akkuen i forbindelse med din byggepladsra-dio og/eller et Bosch el-vaerktj. Kun pa donne mäde beskyttes akkuen mod farlig overbelastning.
Akkuen kan blive beskadiget af spidse genstande som f.eks.nale ell skruetrakkere ell ekstern kraftpavirkning.Der kan opsta indvendig kortslutng.sakkuen kan antaendes,ryge,eksplodere ell overophedes.
Læs og følg noje sikkerheds- og arbejdinstrukserne i apparaternes brugsanvising, som du tilslutter til byggepladsradioen.

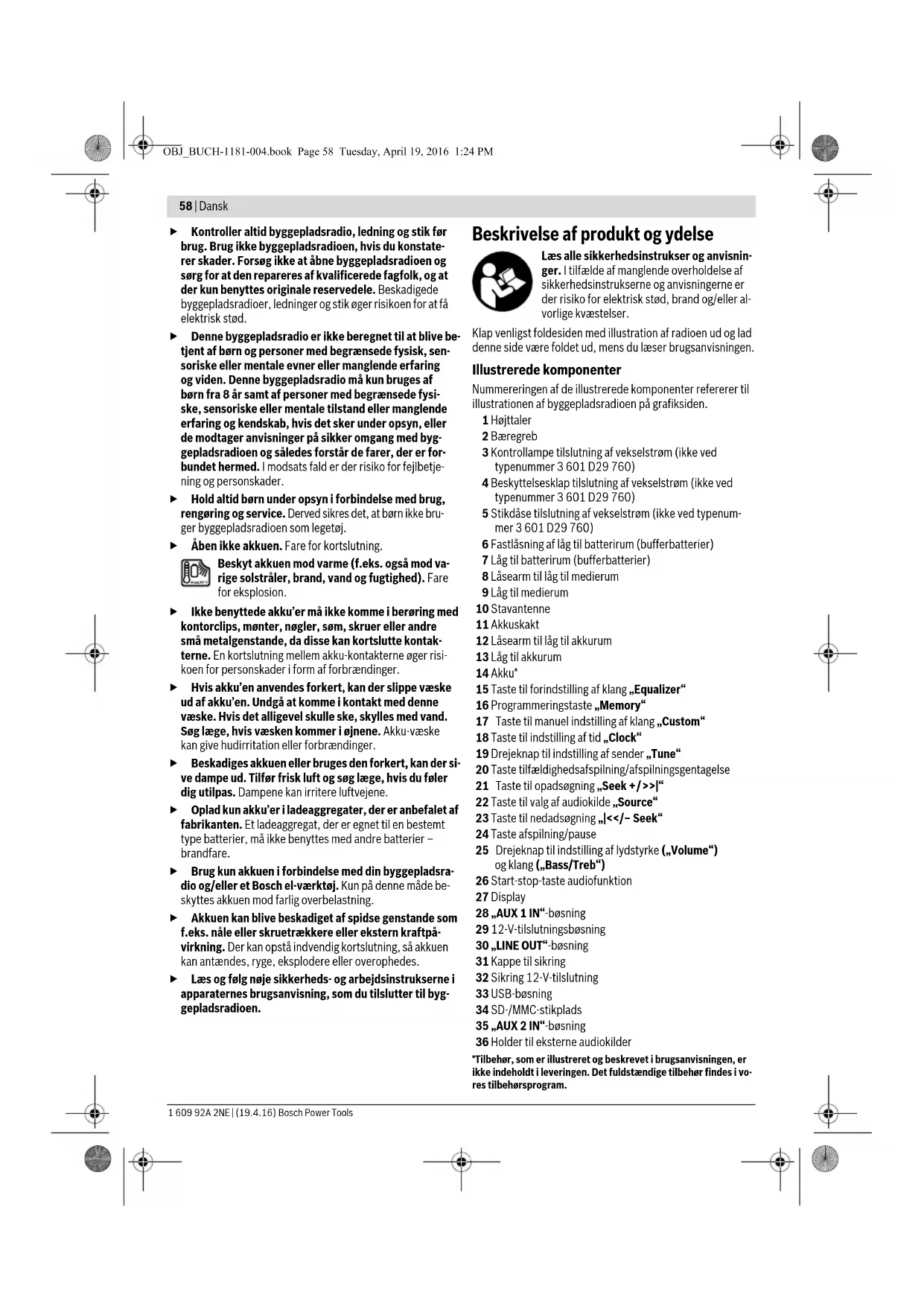

Beskrivelse af produit og ydelse
Laes alle sikkerhedsinstrukser og anvisininger. I tilfaelde af manglende overholdelse af sikkerhedsinstrukserne og anvisingerne er der risiko for elektrisk stød, brand og/eller alvorlige kvaestelser.
Klap venligst foldesiden med illustration af radioen ud og lad\ denne side vare foldet ud, mens du laeser brugsanvisingen.
Illustrerede komponenter
Nummereringen af de illustrterede componenter refererer til illustrationen af byggepladsradioen pa grafiksiden.
1 Hojttaler
2 Baeregreb
3 Kontrollampe tilstnuting af vekselstrøm (ikke ved typenummer 3601 D29 760)
4 Beskyttelseskap tilslutning af vekselstrøm (ikke ved typenummer 3601 D29 760)
5 Stikdase tilstluting af vekselstrom (ikke ved typenummer 3601 D29760)
6 Fastlásninq af lag til batterirum (bufferbatterier)
7 Låg til batterirum (bufferbatterier)
8 Lasearm til lag til medierum
9 Lag til medierum
L0 Stavantenne
11 Akkuskakt
12 Lasearm til lag til akkurum
13 Lag til akkurum
14 Akku*
15 Taste til forindstilling af klang „Equalizer“
16 Programmeringstaste „Memory
17 Taste til manuel indstilling of klang „Custom“
18 Taste til indstilling af tid „Clock“
19 Drejeknap til indstilling af sender „Tune“
20 Taste tilfaeldighedsafspiling/afspilningsgentagelse
21 Taste til opadsøgning „Seek+/>>"
22 Taste til valg af audiokilde „Source“
23 Taste til nedadsogning,|<<-Seek
24 Taste afspiling/pause
25 Drejeknap til indstilling af lydstyrke (Volume") og klang (,Bass/Treb")
26 Start-stop-taste audiofunktion
27 Display
28.AUX 1 IN*bosing
29 12-V-tilslutningsbønsning
30 LINE OUT" -bøsning
31 Kappe til sikring
32 Sikring 12-V-tilstutning
33 USB-bøsning
34 SD-/MMC-stikplads
35.AUX2IN-bosning
36 Holder til eksterne audiokilder
Tilbehār, som er illustrteret og beskrevet i brugsanvisningen, er违法犯罪 endhdt i leveringen. Det fuldstændige tilbehār findes i vorens tilbehørsprogram.
Dansk | 59
Indikatorelementer ved audiofunktion
a Indikator forindstilling af klang
b Indikator aendring af hoojdeniveau
c Indikator aendring af basniveau
d Indikator lydstyrke, lagerplads radiosender hhv. titelindikator (afhengigt af den valgte audiokilde)
e Indikator modtagelse gemt sender (ved radiofungtion)
f Indikator tilfaelighedsafspilning (ved audiokildee SD-/MMC-kort eller USB)
g Indikator afspilningsgentagelse af alle titler i den aktuelle\ mappe (ved audiokildee SD-/MMC-kort erer USB)
h Indikator afspiningsgentagelse aktuel titel (ved audiokildee SD-/MMC-kort aller USB)
i Indikator stereomodtagelse
j Indikator radiofrekvens hvh. afspilningstid for den aktul- le titel (afhaengigt af den valgte audiokilde)
k Temperaturadversel
Indikator Akku sati
m Indikator audiokilde
n Tidsindikator
Tekniske data
| Byggepladsradio GML 20 | |
| Typenummer | 3601 D29 7.. |
| Bufferbatteri | 2 x 1,5 V (LR06/AA) |
| Akku | V 14,4/18 |
| Vægt svarer til EPTA-Procedure 01:2014 | kg 10,2 |
| Beskyttesesklasse | # /I |
| Tæthedsgrad | IP 54 (støv- og sprøj- tevandsbeskyttet) |
| Tilladt omgivelsestemperatur | |
| - ved opladning | °C 0...+45 |
| - ved drift* | °C 0...+45 |
| - ved opbevaring | °C -20...+50 |
| Anbefalede batterier | GBA 14,4 V ... GBA 18 V ... |
| Anbefalede ladere | AL 18... GAL 3680 |
| Audiofunktion/radio | |
| Driftsspænding | |
| - ved net drift | V 230/110 |
| - ved akkufunktion | V 14,4/18 |
| Nominal kapacitet forstærker (ved netdrift) | W 20 |
| Modtageområde | |
| - VHF | MHz 87,5-108 |
| - MB | kHz 531-1602 |
| Understøtte defilformater** | MP3, WMA |
| * begraenset effekt ved temperatur <0 °C | |
| ** (ved audiokildee SD-/MMC-kort eller USB) | |
| Tekniske data fastlagt med akku fra leveringen. | |
Montering
Energiforsyning byggepladsradio
Byggepladsradioen kan forsynes med energia via nettilslutninger erer et Li-ion-akku, der er sat ind i aktuskakten 11. Skal akkuen bruges til energiforsyning, stär kun funktonerne audofunktion og energiforsyning af eksterne apparater via en integreret USB-tilslutting til radighed.
Kontroller netspændingen! Strømkildens spænding ved nettilslutning skal stemme overens med oplyningerne på byggepladsradioens typeskilt. Byggepladsradioer, der er Kendetegnet med 230 V, kan øgså køre med 220 V.
Isaetogudtagakkuen(seFig.A)
Bemark: Brug af akkuer, der ici er egnet til byggepladsradi- oen, kan fore til fejlfunctioner ull beskadigelse af bygge- pladsradioen.
Er akkuen for varm ell er kold til at bruge, lyser temperaturadvarslen k i displayet. Vent til akkuen har naet det tilladte temperaturomrade, for du tager byggepladsradioen i brug.
Akkuen tages ud 14 ved at trykke pa sikkerhedskontakten pa akkuen og trakte den ud af aktuskakten 11.
Klap laget til akkurummet 13 i, när en akku er sat i eller taget ud. Las laget til akkurummet ved at fastgore lasearmen 12 i huset og trykke den ned.
Opladning af akku
Brug kun de ladere, der fremgår af de tekniske data.
Kun disse ladere er afstem til de lithium-ion-akkuer, der sidder i byggepladsradioen.
Bemerk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100% oplades akkuen welt for feste ibrugtagning.
Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.
Isaetning/udskiftning af bufferbatterier (se Fig. A)
Pufferbatteri skal sættes i for at gemme klokkeslaettet pa byggepladsradioen. Hertil anbefales det at bruge alkali-man-gan-batterier.
Tag i givet fald akkuen 14 ud.
Laget til batterirummet abnes 7 ved at trykke pa lasen 6 og tagelaget til batterirummet af. Sæt pufferbatterierne i. Kontroller, at polerne vender rigtigt som vist pa andersiden af batterirummet.
Sæt læget 7 pa bufferbatterirummetigen.
60|Dansk
"REPLACE AA BATTERY WHEN UNIT NO LONGER KEES CORRECT TIME": Skift pufferbatterie, hvis klokkeslaete ikke mere gemmes pa byygpepladsradioen.
- Tag pufferbatterierne ud af byggepladsradioen, hvis den ikke bruges iLAGERE tid. Pufferbatterierne kan korrodere og aflade sig selv, hvis de lagres iLAGERE tid.
Brug
Beskyt byggepladsradioen mod fugtighed og direkte solstraler.
Audiofunktion (se Fig. Bog C)
Taend/sluk for audiofunktion
Audiofunktionen (radio og eksterne afspilningsenheder) tendes ved at trykke pa start-stop-tasten 26. Displayet 27 aktiveres og den audiokilde, der blev afspillet pa det tidspunkt, hvor bygepladsradioen blev slukket, afspilles.
Er bygepladsradioen indstillet pa energisparefunktionen (se „Energisparefunktion“, side 62), tændes audiofunktionen ved at trykke to gange pa start-stop-tasten 26.
Audiofunktionen slukkes ved at trykke pa start-stop-tasten 26 en gang til. Den aktuelle indstilling af audiokilden gemmes. Taend kun for radioen, nar du har brug for den, for at spare pa energien.
Indstilling af lydstyre
Lydstyrken oges ved at dreje drejeknappen „Volume“ 25 til hore og reduceres ved at dreje drejeknappen til venstre. Lydstyrkeindstillingen (vardi melem O og 20) fremkomer et par sekunder i individatoren d i displayet.
Stil lydstyrken pa en lavere værdi, før radiosenderen indstille erlerændres, før en ekstern audiokilde startes pa en middel værdi.
Indstilling af klang
Tilen optimal lydafspilning er en equalizer integreret i byggepladsradioen.
Du kan aendre hoge- og basniveauaet manuelt erer bruge klang-forindstillinger til forskellige musikstilretninger. Der kan vaelges melem de forprogrammerede indstillinger "JAZ"ROCK"POPog CLASSICAL"amt den egen programmberbare indstilling.CUSTOM
En af de gemte klang-forindstillinger vaelges ved attrykke pa tasten til valg af klang-forindstillingen „Equalizer“ 15, til den onskede indstilling fremkommer i individatoren a i displayet.
AEndring af indstillingen „CUSTOM“:
Tryk pa tasten til manuel klangindstilling, Custom 17 en gang. I displayet blinker indikatoren, BAS c og i individato ren d den gemte vardi for basniveauet.
- Indstil det ønskede basniveau (værdi mellem 0 og 10). Basniveauet oges ved at dreje drejeknappen „Bass/Treb“25 til højre og reduceres ved at dreje drejeknappen til venstre.
Det indstillede basniveau gemmes ved at trykke pa tasten til manuel klangindstilling,Custom"17 for anden gang. I displayet blinker indicatoren, TREb for den afterfolgen de indstilling af hjojeniveauautamt i indicatoren d den gemte vardeni for hojdeniveauaut.
- Indstil det onskede hajdeniveau (værdi mellem 0 og 10). Hojdeniveauaet oges ved at dreje drejeknappen
"Bass/Treb" 25 til hajre og reduceres ved at dreje drejeknappen til venstre.
Det indstillede hajdeniveaugemmes ved at trykke pa tatestil manuel klangindstilling „Custom“ 17 for tredej gang.
Valg af audiokilde
En audiokilde vælges ved at trykke pa tasten „Source“ 22
igen og igen, til indikatoren m for den ønskede interne audiokilde (se „Indstilling/lagring af radiosender“, side 60) hvv. ekstern audiokilde (se „Tilslutting af eksterne audiokilder“, side 61) fremkommen i displayet:
FM Radio via VHF,
-AM Radio via MB,
AUX 1: Ekstern audiokilde (f.eks. CD-player) via 3,5-mm-bøsningen 28 pa den udvendige side,
"AUX 2": Ekstern audiokilde (f.eks. MP3-player) via 3,5-mm-bøsningen 35 i medierummet,
"USB": Ekstern audiokilde (f.eks. USB-stik) via USB-bøs-ningen 33,
-,SD": Ekstern audiokilde (SD-/MMC-kort) via SD-/MMC-stikpladsen 34.
Indstilling af stavantenne
Byggepladsradioen er forsynet med en stavantenne 10 ved udleveringen. Sving i radiofunktion stavantenen i den retning, hvor du har den bedste modtagelse.
Er en tilstraekkelig modtagelsekke mulig, stilles byggepladsradioen et sted, hvor modtagelsen er noget bedre.
Bemerk: Bruges radioen i umidelbar nahed af radioanlaeg, radioapparater ellare andre elektroniske apparater, kan radiomodtagelsen forringes.
Har stavantennen 10 Iosnet sig, drejes den fast til hajre direkte pa apparatet.
Indstilling/lagring af radiosender
Tryk pà tasten til valg af audiokilden „Source“ 22 igen og.igen,til m „FM“ for modtageomradet meterbøgeomrade (VHF) hvh „AM“ for modtageomradet mellembølge (MB) fremkomer i indicatoren.
En bestem radiofrektvens indstilles ved at dreje drejeknappen, Tune 19 til hojre for at ogte frekvensen og til venstre for at reducere frekvensen. Frekvensen fremkommer under ind-stillingen i individatoren n, herefter i individatoren j i displayet.
Radiosendere med høj signalstyrke søges ved at trykke pa tasten for nedadsøgning, -Seek"23 hhv. tasten for opadsøgning,Seek+21 og holde den trykket ned i kort tid. Frekvensen for den funde radiosender fremkommen kort i indikatoren n, herefter i indikatoren ji displayet.
Har et egnet signal en tilstrækkelig sterk modtagelse, indstilles byggepladsradioen automatisk på stereo. I displayet fremkommen individatoren for stereo i.
Dansk 61
En indstillet sender gemmes ved at trykke pa programmeringbasten „Memory“ 16. I displayet blinker indikatoren „PRESET“ e og i indikatoren d nummeret pa den sidst indstil lede lagerplads. En lagerplads valges ved at trykke pa tasten til nedadsogning „- Seek“ 23 hvv. tasten til opadsogning „Seek+“ 21 egien og igen, til den ønskede lagerplads fremkommer i indikatoren d. Tryk pa programmeringbasten 16 igen for at gemme den indstillede sender pa den udvalgte lagerplads. Indikaterne e og d blinker ikke mere. Du kan gemme 20 VHF-sendere og 10 MB-sendere. Vaer opmærksom pa, at en allerede optaget lagerplads overskrives, sa snart en ny radiosender indstilles.
En gemt sender afspilles ved at trykke pa tasten til nedad-sogning, -Seek" 23 hhh. tasten til opadsogning,Seek ^+ 21, til den onskede lagerplads fremkommer i indikatoren dog ,PRESET i indikatoren e.
Tilslutining af eksterne audiokilder (se Fig. C)
Udover den integrerede radio kan forskellige eksterne audiokilder afspilles.
AUX-In-tilslutting 1: AUX-In-tilslutningen 1 eigner sig især til audiokilder, der skal anbringes uten for medierummet (f.eks. CD-player). Tag beskyttelseskappen af ,AUX 1 IN" -bøsningen 28 og sæt 3,5-mm-stikket på den medleverede eler en,anden passende AUX-ledning ind i bøsningen.Tilslut AUX-ledningen til en passende audiokilde.
Sæt beskyttelseskappen til „AUX 1 IN“-bosningen 28 på对其进行 at beskytte mod snavs, hvis du fjerner stikket på AUX-ledningen.
Til eksterne audiokilder via de afterfolgende tilstlutninger abn da Iasearmen 8 og klap laget 9 til medierummet (Digital Media Bay") op.
-SD-/MMC-tilslutting: Sæt et SD- ell er MMc-kort ind i SD-/MMC-stikpladsen 34. Teksten på kortet skal pege hen imod sikringskappe 31. Afspilingen af kortet kan startes, sa snart titelnummeret samt det samlede antal tilter på kortet fremkommer i individatoren d. Kortet tages ud ved kort at trykke på kortet, der sa kastes ud.
- USB-tilslutting: Sæt et USB-stik (hhv. USB-stikket til en passende audiokilde) ind i USB-bosningen 33. Afspilningen af USB-stikket kan startes, s snart titelnummeret samt det samlede antal titler på stikket fremkommen i indicatoren d. USB-stikket tages ud ved at trække det ud af USB-tilslutningen.
AUX-In-tilstluting 2: AUX-In-tilsluttingen 2 egner sig isaer til audiokilder, der kan anbringes inden for medierummet (f.eks. MP3-player). Sæt 3,5-mm-stikket med den medleverede AUX-ledning ind i „AUX 2 IN" -bøsningen 35. Tilslut AUX-ledningen til en passende audiokilde.
Ved passende størrelse kan du fastgare den tilslutte de eksterne audiokilde i medierummet med holderens velocrolukning 36. Til beskyttelse mod beskadigelse og snavs kal du helst lukke laget til medierummet 9, nár du har tilsluttet den eksterne audiokilde.
Den tilslutte de audiokilde afspilles ved at trykke pa tasten til valg af audiokilden „Source“ 22 ingen ogigen, til indikatoren m for den onskede audiokilde fremkommen i displayet.
Styring af eksterne audiokilder
Ved audiokilder, der er blevet tilsluttet via SD-/MMC-stikplad- sen 34ller USB-bosningen 33,kan afspilningen styres via byggepladsradioen. I indicatoren d fremkommer nummeret pa den aktuelt valgte titel til venstre og det samlede antal titler, der star til radighed, til hore.
Afbydelse af spilning/afspiling:
-Afspilningen startes ved at trykke pa tasten Afspil- ning/pause 24. Afpilningsvarigheden af den aktuelle titel fremkommer i individatoren j.
-Afspilningen afbrydes aller fortsettes ved at trykke pa tsten Afspilning/pause 24igen. Den aktuelle afspilningstid blinker i indikatoren j.
Valg af titel:
- En titel vœlges ved at trykke pa tasten til nedadsøgning „- Seek“ 23 hvh. tasten til opadsøgning,Seek +“ 21 igen og igen, til nummeret pa den ønskede titel fremkommen til venstre i indikatoren d.
-Afspilningen startes ved at trykke pa tasten Afspilning/ pause 24.
Tilfaldighedsafspiling/afspilinggsgentagelse:
- Alle titler på kortet eller USB-stikket afspilles i tilfældig rækkefolge ved at trykke på tasten tilfældighedsafspil- ning/afspilningsgentagelse 20 en gang. I displayet frem-kommer indikatoren f.
- Alle titler gentages i den aktuelle mapperpe ved at trykke pa tasten tilfaeldighedsafspilning/afspilningsgentagelse 20 engang til. I displayet fremkommen individatoren g.
Bemark: Kun i donne fonction fremkommer nummeret pa den aktuelle mapperpe piktet hhv. USB-stikket til hore i indikatoren d. Mappen skiftes ved forst at vende tilbagte til den normale afspilning og vaelge en titel i den onskede mapperpe.
-Ønsker du kun at gentage den aktuelt afspilledte titel,tryk da pa tasten tilfaeldighedsafspiling/afspiling 20 en tredje gang. I displayet fremkommen indikatoren h.
Du vender tilbage til den normale afspilning ved at trykke pa tasten tilfaeldighedsafspilning/afspilningsgentagelse 20 en fjerde gang, sa ingen af indikatorerne f, g aller h fremkomer i displayet.
-Afspilningen startes ved at trykke pa tasten Afspilning/ pause 24.
Tilslutining af ekstern audioafspiling (se Fig. C)
Du kan ogsa overfere det aktuelle audiosignal fra byggepladsradioen til andre afspilningsapparater (f.eks. forstarkere og hjojttalere).
Fjern beskyttelseskappen pa „LINE OUT“-bøsningen 30 og saet 3,5-mm-stikket pa en passende AUX-ledning ind i bøsningen. Tilslut et passende afspilningsapparat til AUX-ledningen. Saet beskyttelseskappen til „LINE OUT“-bøsningen 30 paigen for at beskytte mod snavs, hvis du fjerner stikket pa AUX-ledningen.
Energiforsyning af eksterne apparatus
Energiforsyningen af eksterne apparater vha. 12-V- og vekselstromtilsutningen er kun mulig, hvis byggepladsradioen er strormfart; det er ikke muligt vha. en indsat akku.
Er bygepladsradioen tilslutet til strømnette, lyser den grøne kontrollampe 3 sombekraftelse.
62|Dansk
USB-tilstutning
Ved hjaelp af USB-tilslutningen kan de flete apparater, hvis energiforsyning er mulig via USB (f.eks. diverse mobiltelefoner), drives og oplades.
Abn lasearmen 8 og klap laget til medierummet 9 op. Forbind USB-tilslutningen pa det eksterne apparat med USB-bøsningen 33 pa byggepladsradioen vha. en passende USB-ledning. Til start af opladningen skal det eksterne apparat i givet fald indstilles som audiokilde pa byggepladsradioen.
12-V-tilslutning (se Fig. C)
Ved hjælp af 12-V-tilslutningen kan du bruge et ekstertel el-ap- parat med 12-V-stik og maks. 1 A strømforbrug.
Tag beskytteseskappen af 12-V-tilslutningsbønsingen 29. Sæt stikket på det eksterne el-appearat ind i 12-V-tilslutningsbønsingen.
12-V-tilslutningen er beskyttet med en sikring 32. Er der in gen spending pa det eksterne apparat, abn da lasearmen 8 og klap laget til medierummet 9 op. Skru sikringskappen 31 af og kontroller, at den isatte sikring 32 er blevet udlost. Er sikringen blevet udlost, saettes en ny finsikring (5 x 20 mm, 250 V maks. spending, 1 A nominal strom og udlosningskarakteristik flink) i. Skru sikringskappen 31 paigen (fast).
Bemark: Brug udelukkende 1-A-sikringer til maks. 250 V spending (,250V 1A FUSE FOR 12V OUTLET). Bruges andre sikringer, kan bygepladsradioen beskadiges.
12-V-tilslutningen er deseden beskyttet med en intern temperatursikring, der udloses i tilfaelde af overophedning. Sikringen stilles automatisk tilbage, nar byggepladsradioen er afkolet.
Sæt beskyttelseskappen til 12-V-tilslutningsbøsningen 29 pa'igen for at beskytte mod snavs, hvis du fjerner det eksterne stik.
Tilslutning af vekselström „Power Outlets“ (ikke ved typenummer 3601 D29 760)
Ved hjælp af vekselstrømtilslutningerne kan du tilslutte yderligere eksterne el-apparater. Stikdäserne kan variere afhængigt af, hvilke standarder gælder i det enkelte land.
Summen af det maks. tilladte stromforbrug for alle tilsluttede el-apparater ma化进程veerdien, der er angivetiden afterfolgende tabel (se ogsa teksten pa huset under beskytteseklapperne 4):
Typenummer Sum af det maks. strømforbrug (i A)
| 3601 D29 700 15 |
| 3601 D29 730 9 |
| 3601 D29 770 12 |
| 3601 D29 7W0 15 |
| 3601 D29 7X0 9 |
Abn beskyttelsesklappen 4 til vekselstromtilsutninger og sæt stikket fra det eksterne el-apparati en stikdase 5 pa bygepladsradioen.
Tidsindikator
Byggepladsradioen er udstyret med en tidsindikator med separat energiforsyning. Er bufferbatterier med tilstrækkelig kapacitet anbragt i batterirummet (se,Isaetning/udskiftning af bufferbatterier", side 59), kan klokkeslaettet gemmes, og-sa selv om byggepladsradioen afbrydes fra energiforsyningen (nettilsutting eller akku).
Indstilling af klokkeslaet
-Klokkeslett indstilles ved at trykke pa tasten til tidindstilling „Clock" 18, indtil timetallet blinker i tidsindikatoren n.
Tryk på tasten til opadsøgning, Seek + 21 hhy. tasten til nedadsøgning, - Seek 23 igen ogigen, til det korrekte ti metal vises.
Tryk pa tasten „Clock“igen, sa minuttallet blinker i tidsindikatoren n.
Tryk pa tasten til opadsogning, Seek + 21 hhv. tasten til nedadsogning, - Seek 23 igen og igen, til det korrekte minuttal vises.
Tryk pátasten „Clock“ en tredje gang for at gemme klokke-slaettet.
Energisparefunktion
Du kan spare energi ved at slukke for tidsindikatoren i displayet 27.
När audiofunktionen slukkes (se „Tænd/sluk for audiofunktion“, side 60) holds start-stop-tasten 26 trykket ned, til der ikke mere er nogen indicator i displayet.
Tidsindikatoren tændesigen ved attrykke en gang pa start-stop-tasten 26.
Arbejdsvejledning
Henvisninger til optimal handtering af akkuen
Beskyt akkuen mod fugtighed og vand.
Opbevar kun akkuen i et temperaturomrade mellem -20^ og 50^ .Opbevar icke akkuen i bilen f.eks. om sommeren.
När driftstiden pr. opladning forkortes væsentligt, er det tegn pa, at akkuerne er slidt op og skal udskiftes.
Laes og overhold henvisningerne mhr. bortskaffelse.
Fejl -Arsager og afhjaelpning
Arsag Afhjaelpning
Byggepladsradio fungerer icke
Ingen energiforsyning Sæt netstik erller opladet akku (helt) i
Byggepladsradio er for varm Vent til byggepladsradioen
eller for kold har brugstemperatur
Byggepladsradio fungerer畸形ved netdrift
Netstik aller -kabel er defekt Kontroller netstik og-ledning og fä det/denevt. skifte t ud
Dansk 63
Arsag Afhjaelpning
Byggepladsradio fungerer畸形的发病
Akkukontakter er snavset Rengør aktukontakter; f.eks. ved at sætte akkuen i og tage den ud flere gange eller er-statte den
Akku er for verm aller for kold Vent til akkuen har næt drift- (temperaturadversel k lyser) stemperatur
Energiforsyning af eksterne apparater fungerer/DDke
Netstik er ikke sat i Sæt netstik (fuldstandigt) i
12-V-tilslutning fungerer畸形
Er er ikke sat nogen saet sikring 32 i sikring 32 i
Sikring 32 er blevet udlost Skift sikring 32
Intern temperatursikring er Fjern eksternt apparat og lad blevet udlost byggepladsradio afkele
Byggepladsradio fungerer pludselig ikke mere
Netstik aller akku er ikke sat rigtigt i uller er违法犯罪.
Softwarefejl Softwaren nulstilles ved at
traekket netstikket ud og tage akkuen ud; venti 30 sekunder og sa nettik aller akku iigen.
Darlig radiomodtagelse
Fejl fra andre apparater uller ufordelagtigt opstillingssted
Opstil radio et andet sted,
hvor radiosignalere modtages bedre erlen stare afstand til andre elektroniske apparater erer stikdase
Tidsindikator defect
Pufferbatteri er til ur er Skift pufferbatterier tome
Pufferbatterier er sat i med Saat pufferbatterier i og kon-torkert poling troler, at poler vender rigtigt
Hvis de naevnte afhjaelningsforanstaltninger ici kan afhjelpe en fejl,kontakt da et autoriseret Bosch-servicecenter.
Netledningen er udstyret med en speciel sikkerhedstilslutting og ma udelukkende skiftes af et autoriseret Bosch-kundecenter.
Kundeservice og brugerrådgivning
Kundeservice besvarer dine sporgsmal veder. reparacion og vedligeholdelse af dit produktamt resededele. Eksplionsstegninger og informationer om resededele findes ogsa under:
www.bosch-pt.com
Bosch brugerrädgivningsteamet vit girne hjælp dieg med at besvare sporgsmål vedr. voresprodukter og deres tilbehør.
Husk at angive det 10-cifrede typenummer, der vindes pa byggepladsradioens typeskit, ved forresporgsler og bestilling afreservedele.
Dansk
De indeholdte Li-ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren pa offentlig veg uden yderligere palaeg.
Ved forsendelse gennem tredjemand (f.eks.: Lufttransport eler spedition) skal saerlige krav vedr. emballage og mærkning overholds. Her skal man kontakte en faregodsekspert, for forsendelsesstykket forberedes.
Send kun akkuer, hvis huset er ubeskadiget. Tilkæb Ånbé kontakter og indpak akkuen pa en sādan mäde, at den icike kan bevæge sig i emballagen.
Folg venligst ogsa eventuelle, videreforende, nationale forskrifter.
Bortskaffelse
Byggepladsradioer, akkuer, tilbehør og emballage skal genbruges iht. gældende miljøforskritter.
Smid ici radioer og akkuer/batterier ud sammen med det al-mindelige hushholdningsaffald!
Gelder kun i EU-lande:
Iht. det europaiske direktiv 2012/19/EU skal kasseret elektroktog iht. det europaiske direktiv 2006/66/EF skal defekte ell er opbrugte akkuer/batterier indsamles separat og genbruges iht. geldende miljoforskritter.
Akkuer/batterier:
Li-Ion:
Laes og overhold henvisningerne i a-f-snit,Transport",side 63.
Sakerhetsanvisningar
20 Knapp slumpærgivning/reprisærgivning
21 Knapp for sökning uppat "Seek+/>>!"
Dersom et tilstrekkelig mottak ikke er mulig, plasserer du byggeplassradioen på et sted med bedre mottak.
Ved passende storrelse kan du feste til tilkoplede eksterne audiokildene med borrelasband i holderen 36 i mediumrommet. Til beskyttelse mot skader og smuss ma du helst lukke medumromdekselet 9 etter at du har koplet til den eksterne audiokilden.
Nar bygeplassradioen er koplet til stromnettet, lyser den gronne kontrollampen 3 til bekreftelse.
USB-port
Batteriet mä kun lagres i et temperaturomrade pa -20°C til 50°C. Ikke la batteriet f.eks. ligge i bilen on sommeren.
En vesentlig kortere driftstid erter oppladingen er et tegn pa at batteriet er oppbrukt og ma skiftes ut.
| Ingen energitilforsel Settinn stopselet eller et(helt) oppladet batteri | |
| Byggeplasssradioen er forvarm eller for kald | Vent til byggeplasssradioenhar oppnädd driftstempatura-turen |
| Byggeplasssradioen fungerer ikke ved strømdrift | |
| Strømstæpseletller-kabelerdefekt | Kontroller strømstæpselet og-kabelen og la dem eventuelt skiftes ut |
| Batteriet er for varmt aller for kaldt (temperaturvarelet k lyser) | Vent til batteriet har nàdd driftsttemperaturen |
Energitilforselen for eksterne apparater fungerer icke
| Stromstöpselet er/DD Sett stromstöpselet (helt)inninn |
12 V-koplingen fungerer/DD
Tidsmeldingen er forstyrret
Bufferbatteriene for klokken Skift ut bufferbatteriene er tome
Bosch rädgivningsteamet hjelper deg gierne ved sporsmal an-gaende vare produiter og deres tilbehør.
