LIETOŠANAS INSTRUKCIJA GML 20 Radio BOSCH

Būvvietu radio kontaktdakšai jābūt piemērotai elektro- tīkla kontaktligzdai. Kontaktdakšas konstrukciju ne- drīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas salāgotājus, ja būvvietu radio caur kabeli tiek savie- nots ar aizsargzemējuma ķēdi. Neizmainītas konstrukci- jas kontaktdakša, kas piemērota elektrotīkla kontaktligz- dai, ļauj samazināt elektriskā trieciena saņemšanas risku. Neizmantojiet elektrokabeli būvvietu radio pārnešanai vai piekāršanai, neraujiet aiz elektrokabeļa, ja vēlaties atvienot tā kontaktdakšu no elektrotīkla kontaktligz- das. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un instrumentu kustīgajām daļām. Bojāts vai samezglojies elektrokabelis paaugstina elektriskā triecie- na risku. Ja būvvietu radio tiek darbinā ts no elektrotīkla, pilnīgi attiniet tā elektrokabeli. Pretējā gadījumā elektrokabelis var sakarst. Nodrošiniet, lai elektrotīkla adaptera kontaktdakšu jebkurā brīdī varētu atvienot no elektrotīkla. Elektrotīk- la adaptera kontaktdakšas atvienošana ir vienīgais veids, kā atvienot būvvietu radio no elektrotīkla. Darbinot būvvietu radio ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabeļus, kuru lietošana ārpus telpām ir atļauta. Lietojot pagarinātājka- beļus, kas piemēroti darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu. Ja būvvietu radio nepieciešams darbināt vietās ar pa- augstinātu mitrumu, pievienojiet to elektrotīklam caur noplūdes strāvas aizsargreleju. Izmantojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu. Pievienojiet būvvietu radio elektrotīklam, kas apgā- dāts ar piemērotu aizsargzemējumu. Elektrotīkla kon- taktligzdai un pagarinātājkabelim jābūt apgādātam ar funk- cionējošu aizsargzemējuma ķēdi. BRIDINAJUMS OBJ_BUCH-1181-004.book Page 202 Tuesday, April 19, 2016 1:24 PMLatviešu | 203 Bosch Power Tools 1 609 92A 2NE | (19.4.16) Sargājiet būvvietu radio no lietus un mitruma. Ūdenim iekļūstot būvvietu radio korpusā, pieaug risks saņemt elektrisko triecienu. Uzturiet būvvietu radio tīru. Ja elektroierīce ir netīra, pieaug risks saņemt elektrisko triecienu. Ik reizi pirms lietošanas pārbaudiet būvvietu radio, tā elektrokabeli un kontaktdakšu. Atklājot bojājumu, pār- trauciet būvvietu radio lietošanu. Neatveriet būvvietu radio saviem spēkiem, bet nodrošiniet, lai tā remontu veiktu kvalificēti speciālisti, nomaiņai izmantojot vie- nīgi oriģinālās rezerves daļas. Ja ir bojāts būvvietu radio, tā elektrokabelis vai kontaktdakša, pieaug risks saņemt elektrisko triecienu. Šis būvvietu radio nav paredzēts, lai to lietotu bērni un personas ar ierobežotām fiziskajām, sensorajām vai garī gajām spējām, kā arī personas ar nepietiekošu pie- redzi un zināšanām. Šo būvvietu radio var lietot bērni no 8 gadu vecuma un personas ar ierobežotām fiziska- jām, sensorajām vai garīgajām spējām, kā arī personas ar nepietiekošu pieredzi un zināšanām pie nosacījuma, ka darbs notiek par viņu drošību atbildīgas personas uzraudzībā vai arī šī persona sniedz norādījumus par drošu apiešanos ar būvvietu radio un informē par bries- mām, kas saistītas ar tā lietošanu. Pretējā gadījumā pa- stāv savainošanās briesmas izstrādājuma nepareizas lieto- šanas dēļ.

Uzraugiet bērnus laikā, kad notiek būvvietu radio lieto- šana, tīrīšana un apkalpošana. Tas ļaus nodrošināt, lai bērni nerotaļātos ar būvvietu radio. Neatveriet akumulatoru. Tas var radīt īsslēgumu. Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Tas var iz- raisīt sprādzienu. Ja akumulators netiek lietots, nepieļaujiet tā kontaktu saskaršanos ar papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšme- tiem, kas varētu radīt īsslēgumu starp akumulatora kon- taktiem. Īsslēgums starp akumulatora kontaktiem var būt par c ēloni apdegumiem vai izraisīt aizdegšanos. Nepareizi lietojot akumulatoru, no tā var izplūst šķid- rais elektrolīts. Nepieļaujiet elektrolīta nonākšanu sa- skarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavē- joties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu. Bojājuma vai nepareizas lietošanas rezultātā akumula- tors var izdalīt kaitīgus izgarojumus. Šādā gadījumā iz- vēdiniet telpu un, ja jūtaties slikti, griezieties pie ārsta. Izgarojumi var izraisīt elpošanas ceļu kairinājumu. Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci, ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulato- ram, un mēģinājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdeg- šanās. Lietojiet akumulatoru tikai kopā ar būvvietu radio un/vai Bosch elektroinstrumentu. Tikai tā akumulatoru iespējams pasargāt no kaitīgās pārslodzes. Asi priekšmeti, piemēram, nagla vai skrūvgriezis, kā arī ārēja spēka iedarbība var sabojāt akumulatoru. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. Izlasiet un stingri ievērojiet drošības noteikumus un norādījumus darbam, kas sniegti to elektroinstrumen- tu lietošanas pam ācībās, kurus paredzēts pievienot būvvietu radio. Izstrādājuma un tā darbības apraksts Uzmanīgi izlasiet visus drošības noteiku- mus. Šeit sniegto drošības noteikumu un norā- dījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Lūdzam atvērt atlokāmo lappusi ar būvvietu radio attēlu un tu- rēt to atvērtu laikā, kamēr tiek lasīta lietošanas pamācība. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem būvvietu ra- dio attēlos, kas sniegti grafiskajās lappusēs. 1 Skaļrunis 2 Rokturis pārnešanai 3 Maiņsprieguma elektrotīkla indikators (nav ierīcei ar izstrādājuma numuru 3 601 D29 760) 4 Maiņsprieguma kontaktligzdas nosegvāks (nav ierīcei ar izstrādājuma numuru 3 601 D29 760) 5 Maiņsprieguma kontaktligzda (nav ierīcei ar izstrādāju- ma numuru 3 601 D29 760) 6 Bateriju nodalījuma vāciņa fiksators (bufera baterijām) 7 Bateriju nodalījuma vāciņš (bufera baterijām) 8 Mēdiju nodalījuma vāka fiksators 9 Mēdiju nodalījuma vāks

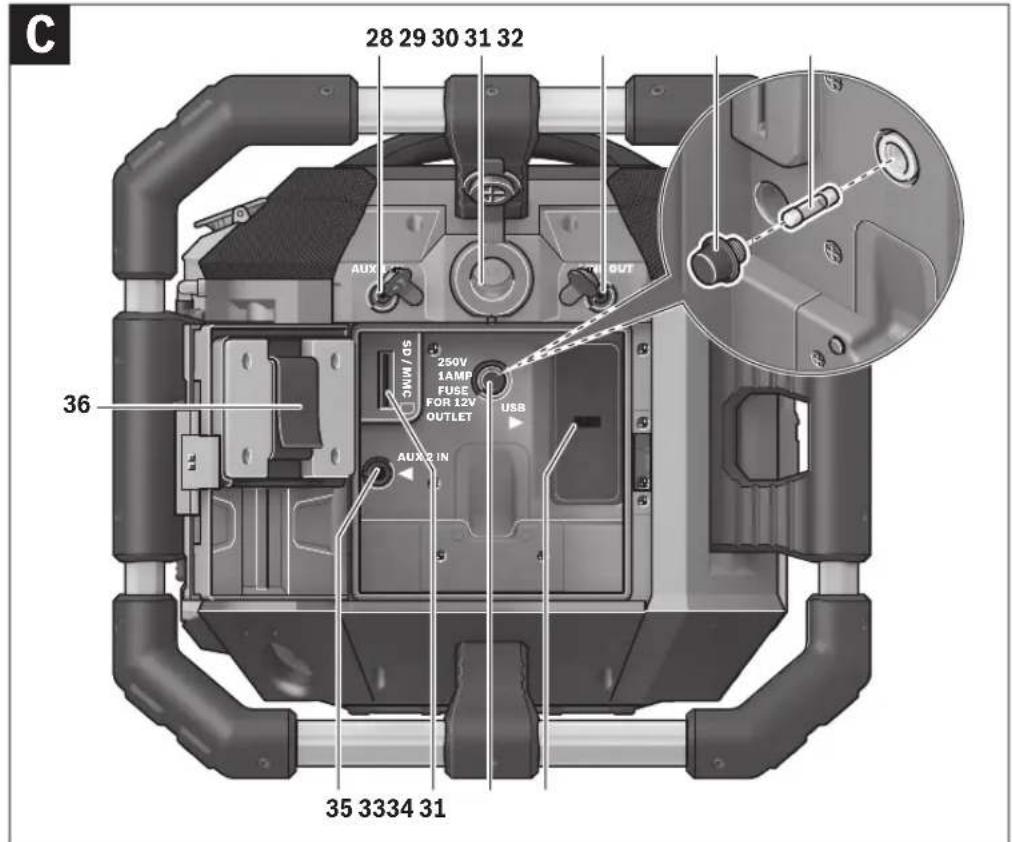

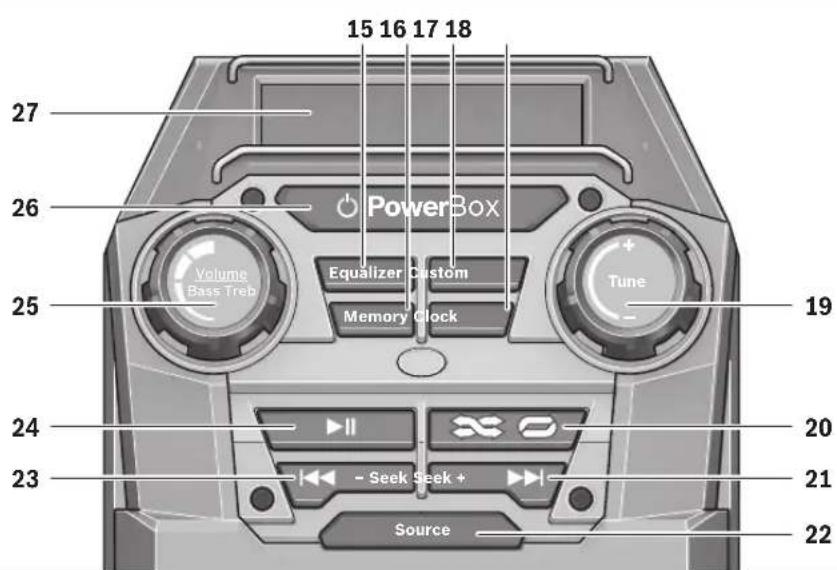

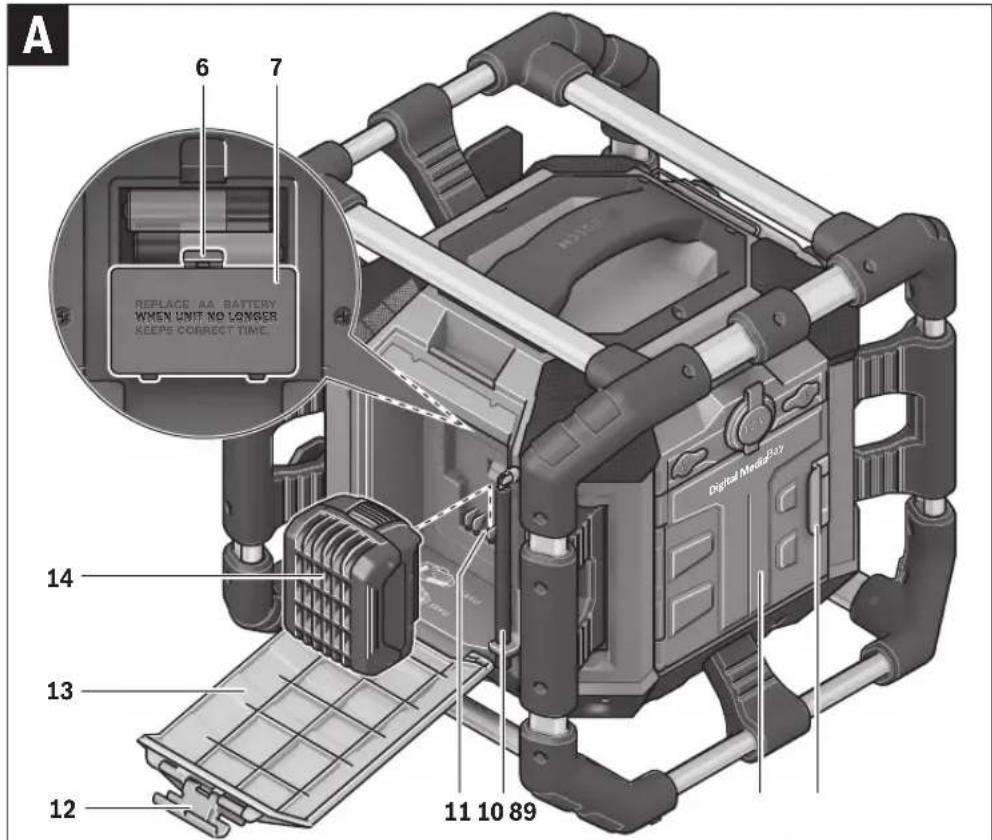

Stieņveida antena 11 Akumulatora šahta 12 Akumulatora nodalījuma vāka aizdare 13 Akumulatora nodalījuma vāks 14 Akumulators* 15 Taustiņš toņu joslas priekšiestādījumu pārslēgšanai „Equalizer“ 16 Atmiņas vadības taustiņš „Memory“ 17 Taustiņš pārejai uz toņu joslas izvēles iestādījumu „Custom“ 18 Taustiņš pulksteņa iestādīšanai „Clock“ 19 Rokturis radiouztvērēja noskaņošanai „Tune“ 20 Taustiņš pārejai uz atskaņošanu nejaušā secībā/ atkārtotu atskaņošanu 21 Taustiņš mekl ēšanai virzienā uz priekšu „Seek +/>>|“ 22 Taustiņš audioprogrammu avota izvēlei „Source“ 23 Taustiņš meklēšanai atpakaļvirzienā „|<</– Seek“ 24 Taustiņš atskaņošanas uzsākšanai un pārtraukšanai OBJ_BUCH-1181-004.book Page 203 Tuesday, April 19, 2016 1:24 PM204 | Latviešu 1 609 92A 2NE | (19.4.16) Bosch Power Tools 25 Rokturis skaļuma regulēšanai „Volume“ un toņu joslas (tembra) iestādīšanai „Bass/Treb“ 26 Taustiņš audio režīma ieslēgšanai un izslēgšanai 27 Displejs 28 Ieejas ligzda „AUX 1 IN“ 29 12 V kontaktligzda 30 Lineārās izejas ligzda „LINE OUT“ 31 Drošinātāja vāciņš 32 12 V ķēdes drošinātājs 33 USB interfeisa ligzda 34 SD/MMC kartes pieslēgvieta 35 Ieejas ligzda „AUX 2 IN“ 36 Ārējo audio programmu avotu turētājs *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegā- des komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Indikācijas elementi audio režīmā a Toņu joslas priekšiestādījumu indikators b Augsto toņu atskaņošanas līmeņa indikators c Zemo toņu atskaņošanas līmeņa indikators d Skaļuma, fiksētās noskaņošanas atmiņas vietas vai virsraksta indikators (atkarībā no izvēlētā audioprogrammu avota) e Fiksētās noskaņošanas atmiņai piesaistītās radiostacijas uztveršanas indikators (radiouztveršanas režīmā) f Indikators atskaņošanai nejaušā secībā (ja audioprog- rammu avots ir SD/MMC karte vai USB ierīce) g Indikators visu virsrakstu atkārtotai atskaņošanai nor- mālā sec ībā (ja audioprogrammu avots ir SD/MMC karte vai USB ierīce) h Indikators aktuālā virsraksta atkārtotai atskaņošanai (ja audioprogrammu avots ir SD/MMC karte vai USB ierīce) i Stereo uztveršanas indikators j Radiouztveršanas frekvences vai aktuālā virsraksta at- skaņošanas ilguma indikators (atkarībā no izvēlētā au- dioprogrammu avota) k Temperatūras brīdinājuma indikators l Ievietota akumulatora indikators m Audioprogrammu avota indikators n Pulksteņa indikators Tehniskie parametri Montāža Būvvietu radio elektrobarošana Būvvietu radio var darboties no elektrotīkla vai arī no akumu- latora šahtā 11 ievietota litija-jonu akumulatora. Ja elektroba- rošana notiek no akumulatora, audioprogrammu atskaņoša- nas režīmā no tā tiek nodrošināta arī ārējo ierīču elektrobaro- šana caur iebūvēto USB interfeisa savienotāju. Pievadiet pareizu elektrotīkla spriegumu! Ja elektroba- rošana notiek no elektrotīkla, tā spriegumam jāatbilst vēr- tībai, kas uzrādīta būvvietu radio marķējuma plāksnītē. Būvvietu radio, kuru marķējuma plāksnītē ir norādīts sprie- gums 230 V, var darboties arī no 220 V elektrotīkla. Akumulatora pievienošana un atvienošana (attēls A) Piezīme. Būvvietu radio darbināšanai nepiem ērotu akumula- toru lietošana var būt par cēloni tā nepareizai funkcionēšanai vai izraisīt sabojāšanos. Atvelciet aizdari 12, kas noslēdz akumulatora nodalījumu „Battery Bay“, un atveriet akumulatora nodalījuma vāku 13. Ievietojiet akumulatoru šahtā 11 tā, lai tā kontakti savietotos ar kontaktiem akumulatora šahtā 11, un ļaujiet akumulatoram fiksēties šahtā. Tūlīt pēc akumulatora ievietošanas iedegas displeja indikatori l. ja akumulators ir izlādējies, indikatori mirgo. Ja akumulators ir pārāk auksts vai pārāk karsts, uz displeja ie- degas temperatūras brīdinājuma indikators k. Pirms būvvietu Būvvietu radio GML 20 Izstrādājuma numurs 3 601 D29 7.. Bufera baterijas 2 x 1,5 V (LR06/AA) Akumulators V 14,4/18 Svars atbilstoši EPTA-Procedure 01:2014 kg 10,2 Elektroaizsardzības klase

*Samazināta jauda pie temperatūras <0 °C ** (ja audioprogrammu avots ir SD/MMC karte vai USB ierīce) Tehniskie parametri ir noteikti, izmantojot akumulatoru no piegādes komplekta. Aizsardzības tips IP 54 (aizsargāts pret lietu un ūdens šļakatām) Pieļaujamā apkārtējā gaisa temperatūra –uzlādes laikā –darbības laikā* –uzglabāšanas laikā

230/110 14,4/18 Nominālā izejas jauda (darbojoties no elektrotīkla) W20 Uztveršanas diapazons –UĪV –VV MHz kHz 87,5–108 531–1602 Atbalstītie datu formāti** MP3, WMA Būvvietu radio GML 20 *Samazināta jauda pie temperatūras <0 °C ** (ja audioprogrammu avots ir SD/MMC karte vai USB ierīce) Tehniskie parametri ir noteikti, izmantojot akumulatoru no piegādes komplekta. OBJ_BUCH-1181-004.book Page 204 Tuesday, April 19, 2016 1:24 PMLatviešu | 205 Bosch Power Tools 1 609 92A 2NE | (19.4.16) radio iedarbināšanas nogaidiet, līdz akumulatora temperatū- ra atgriežas pieļaujamo vērtību robežās. Lai izņemtu akumulatoru 14, nospiediet fiksatora taustiņu uz akumulatora un izvelciet to no akumulatora šahtas 11. Pēc akumulatora ievietošanas vai izņemšanas aizveriet aku- mulatora nodalījuma vāku 13. Nostipriniet akumulatora noda- lījuma vāku, šim nolūkam ieāķējot korpusā aizdari 12 un tad to piespiežot. Akumulatora uzlādes ierīce Izmantojiet vienīgi sadaļā “Tehniskie parametri” norā- dītās uzlādes ierīces. Tikai šīs uzlādes ierīces ir piemēro- tas būvvietu radio izmantojamo litija-jonu akumulatoru uz- lādei. Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlā- des ierīcei. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pār- traukums uzlādes procesā. Bufera bateriju ievietošana vai nomaiņa (attēls A) Lai nodrošinātu būvvietu radio pulksteņa iestādījumu sagla- bāšanos, tajā jābūt ievietotām bufera baterijām. Šim nolūkam ieteicams izmantot sārma-mangāna sausās baterijas. Atvelciet aizdari 12, kas noslēdz akumulatora nodalījumu „Battery Bay“, un atveriet akumulatora nodalījuma vāku 13. Ja nepieciešams, izņemiet akumulatoru 14. Lai atvērtu bateriju nodalījuma vāciņu 7, nospiediet fiksatoru 6 un noņemiet vāciņu. Ievietojiet nodalījumā bufera baterijas. Ievērojiet pareizu pievienošanas polaritāti, kas attēlota bate- riju nodalījuma iekšpusē. Novietojiet bufera bateriju nodalījuma vāciņu 7 tam paredzē- tajā vietā. „REPLACE AA BATTERY WHEN UNIT NO LONGER KEEPS CORRECT TIME“: : Nomainiet bufera baterijas, ja vairs netiek nodrošināta būvvietu radio pulksteņa iestādījumu sagla bāšanās. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību. Ja būvvietu radio ilgāku laiku netiek lietots, izņemiet no tā bufera baterijas. Ilgstoši uzglabājot bufera bateri- jas, tās var korodēt un izlādēties. Lietošana Sargājiet būvvietu radio no mitruma un tiešas saules staru iedarbības. Audio režīms (attēli B un C) Audio režīma ieslēgšana un izslēgšana Lai ieslēgtu audio režīmu (radiouztveršanu un audioprogram- mu atskaņošanu no ārējām iekārtām), nospiediet ieslēgša- nas/izslēgšanas taustiņu 26. Aktivizējas displejs 27, un būv- vietu radio pieslēdzas audioprogrammu avotam, kas ir bijis iz- vēlēts tā pēdējās izslēgšanas brīdī. Ja būvvietu radio darbojas energotaupīšanas režīmā (skatīt sadaļu „Energotaupīšanas režīms“ lappusē 208), tad, lai ie- slēgtu audio režīmu, divreiz nospiediet ieslēgšanas/izslēgša- nas taustiņu 26. Lai izslē gtu audio režīmu, no jauna nospiediet ieslēgšanas/iz- slēgšanas taustiņu 26. Pēc izslēgšanas saglabājas izvēlētie audioprogrammu atskaņošanas iestādījumi. Ja būvvietu radio netiek lietots, izslēdziet to, lai taupītu ener- ģiju. Skaļuma regulēšana Lai palielinātu atskaņošanas skaļumu, grieziet rokturi „Volu- me“ 25 pulksteņa rādītāju kustības virzienā, bet, lai samazi- nātu atskaņošanas skaļumu, grieziet šo rokturi pretēji pulk- steņa rādītāju kustības virzienam. Skaļuma iestādījums (vērtī- ba no 0 līdz 20) uz daž ām sekundēm parādās displeja indika- torā d. Pirms noskaņošanās uz kādu radiostaciju vai pārskaņošanās uz citu radiostaciju ieregulējiet minimālu atskaņošanas skaļu- mu, bet pirms pārejas uz audioprogrammu atskaņošanu no ārēja avota ieregulējiet vidēju atskaņošanas skaļumu. Toņu joslas (tembra) regulēšana Lai panāktu optimālu atskaņošanas kvalitāti, būvvietu radio ir iebūvēts ekvalaizers. Lietotājs var ar roku iestādīt augsto un zemo toņu atskaņoša- nas līmeni vai arī izvēlēties toņu joslas priekšiestādījumus, kas atbilst dažā diem mūzikas stiliem. Iespējams izvēlēties fiksē- tos toņu joslas priekšiestādījumus „JAZZ“, „ROCK“, „POP“ un „CLASSICAL“, kā arī paša lietotāja veidotu iestādījumu „CUSTOM“. Lai izvēlētos kādu no atmiņā fiksētajiem toņu joslas priekšie- stādījumiem, atkārtoti nospiediet taustiņu toņu joslas priek- šiestādījumu pārslēgšanai „Equalizer“ 15, līdz displeja indi- katorā a parādās vēlamā priekšiestādījuma apzīmējums. Toņu joslas iestādījums „CUSTOM“: – Vienreiz nospiediet taustiņu pārejai uz toņu joslas izvēles iestādījumu „Custom“ 17. Sāk mirgot displeja indikators „BAS“ c, un indikatorā d parādās atmiņā fiksētais zemo to- ņu atskaņošanas līmenis. – Ieregulējiet vēlamo zemo toņu atskaņošanas līmeni (vērtība no 0 līdz 10). Lai palielinātu zemo toņu atskaņošanas līmeni, grieziet rokturi „Bass/Treb“ 25 pulksteņa rādītāju kustības virzienā, bet, lai samazinātu atskaņošanas līmeni, grieziet šo rokturi pret ēji pulksteņa rādītāju kustības virzienam. –Lai izvēlēto zemo toņu atskaņošanas līmeni fiksētu atmiņā, otrreiz nospiediet taustiņu pārejai uz toņu joslas izvēles ie- stādījumu „Custom“ 17. Sāk mirgot displeja indikators „TRE“ b, kas norāda, ka ir notikusi pāreja uz augsto toņu atskaņošanas līmeņa iestādīšanu,un indikatorā d parādās atmiņā fiksētais augsto toņu atskaņošanas līmenis. –Ieregulējiet vēlamo augsto toņu atskaņošanas līmeni (vērtī

ba no 0 līdz 10). Lai palielinātu augsto toņu atskaņošanas līmeni, grieziet rokturi „Bass/Treb“ 25 pulksteņa rādītāju kustības virzienā, bet, lai samazinātu atskaņošanas līmeni, grieziet šo rokturi pretēji pulksteņa rādītāju kustības virzie- nam. OBJ_BUCH-1181-004.book Page 205 Tuesday, April 19, 2016 1:24 PM206 | Latviešu 1 609 92A 2NE | (19.4.16) Bosch Power Tools –Lai izvēlēto augsto toņu atskaņošanas līmeni fiksētu atmi- ņā, trešoreiz nospiediet taustiņu pārejai uz toņu joslas izvē- les iestādījumu „Custom“ 17. Audioprogrammu avota izvēle Lai izvēlētos audioprogrammu avotu, atkārtoti nospiediet taustiņu „Source“ 22, līdz displeja indikatorā m parādās vēla- mā iekšējā audioprogrammu avota apzīmējums (skatīt sadaļu „Noskaņošanās uz radiostaciju un radiostacijas piesaiste fik- sētās noskaņošanas atmiņai“ lappusē 206) vai ārējā au- dioprogrammu avota apzīm ējums (skatīt sadaļu „Ārējo audio- programmu avotu pievienošana“ lappusē 206): – „FM“: radiostaciju uztveršana UĪV diapazonā, – „AM“: radiostaciju uztveršana VV diapazonā, – „AUX 1“: ārējais audioprogrammu avots (piemēram, kom- paktdisku atskaņotājs), kas pievienots ārējai 3,5 mm ie- ejas ligzdai 28, – „AUX 2“: ārējais audioprogrammu avots (piemēram, MP3 atskaņotājs), kas pievienots 3,5 mm ieejas ligzdai 35 mē- diju nodalījumā, – „USB“: ārējais audioprogrammu avots (piemēram, USB zi- batmiņas ierīce), kas pievienota USB interfeisa ligzdai 33, – „SD“: ārējais audioprogrammu avots (SD/MMC karte), kas ievietota SD/MMC kartes pieslēgvietā 34. Stieņveida antenas stāvokļa regulēšana Būvvietu radio ir aprīkots ar iebūvētu stieņveida antenu 10. Radiostaciju uztveršanas laikā nolieciet stieņveida antenu vir- zienā, kurā tiek nodrošināta vislabākā uztveršanas kvalitāte. Ja uztveršana nenotiek ar pietiekošu kvalitāti, pārvietojiet būvvietu radio vietā ar labākiem uztveršanas apstākļiem. Piezīme. Ja būvvietu radio tiek lietots radioiekārtu vai citu elektronisku iekārtu tiešā tuvumā, tas var nelabvēlīgi ietekmēt radiouztveršanas kvalitāti. Ja stieņveida antenu 10 nepieciešams atbrīvot, stingri satve- riet to aiz korpusa un grieziet pulksteņa rādītāju kustības vir- zienā

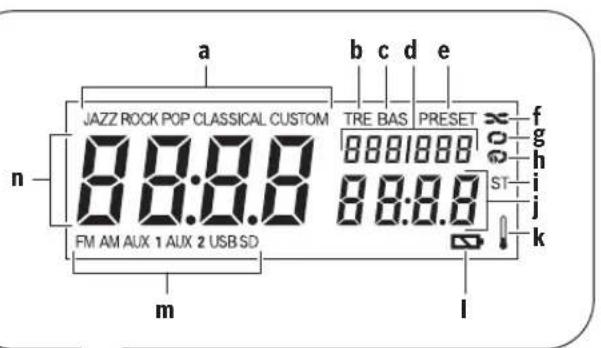

Noskaņošanās uz radiostaciju un radiostacijas piesaiste fiksētās noskaņošanas atmiņai Atkārtoti nospiediet taustiņu audioprogrammu avota izvēlei „Source“ 22, līdz displeja indikatorā m parādās apzīmējums „FM“, kas norāda, ka notiek radiostaciju uztveršana ultraīso viļņu (UĪV) diapazonā, vai apzīmējums „AM“, kas norāda, ka notiek radiostaciju uztveršana vidējo viļņu (VV) diapazonā. Lai noskaņotos uz vēlamo uztveršanas frekvenci, grieziet rokturi „Tune“ 19 pulksteņa rādītāju kustības virzienā (uz- tveršanas frekvence palielinās) vai arī pretēji pulksteņ a rādī- tāju kustības virzienam (uztveršanas frekvence samazinās). Noskaņošanās laikā frekvences vērtība parādās displeja indi- katorā n un pēc tam tā ir nolasāma indikatorā j. Lai uzmeklētu spēcīgu radiostaciju, nospiediet taustiņu mek- lēšanai atpakaļvirzienā „– Seek“ 23 vai taustiņu meklēšanai virzienā uz priekšu „Seek +“ 21 un neilgu laiku turiet to no- spiestu. Uzmeklētās radiostacijas frekvence uz īsu brīdi parā- dās displeja indikatorā n un pēc tam ir nolasāma indikatorā j

Ja uztveramās radiostacijas signāls ir pietiekoši spēcīgs un piemērots stereo uztveršanai, būvvietu radio automātiski pār- slēdzas stereo uztveršanas režīmā. Uz displeja parādās stereo uztveršanas indikators i. Lai uztveramo radiostaciju piesaistītu fiksētās uztveršanas atmiņai, nospiediet atmiņas vadības taustiņu „Memory“ 16. Sāk mirgot displeja indikators „PRESET“ e un indikatorā d pa- rādās pēdējās izvēlētās atmiņas vietas numurs. Lai izvēlētos fiksētās uztveršanas atmiņas vietu, atkārtoti nospiediet taus- tiņu mekl ēšanai atpakaļvirzienā „– Seek“ 23 vai taustiņu meklēšanai virzienā uz priekšu „Seek +“ 21, līdz indikatorā d parādās vēlamais atmiņas vietas numurs. Lai uztveramo ra- diostaciju piesaistītu izvēlētajai fiksētās uztveršanas atmiņas vietai, vēlreiz nospiediet atmiņas vadības taustiņu 16. Līdz ar to displeja indikatori e un d pārstāj mirgot. Fiksētās noskaņošanas atmiņai var piesaistīt 20 radiostacijas UĪV diapazonā un 10 radiostacijas VV diapazonā. Ņemiet vē- rā, ka, piesaistot radiostaciju kādai jau izmantotai atmiņas vietai, tai iepriekš piesaist ītā radiostacija tiek dzēsta no fiksē- tās uztveršanas atmiņas. Lai noskaņotos uz fiksētās uztveršanas atmiņai piesaistītu radiostaciju, atkārtoti uz īsu brīdi nospiediet taustiņu meklē- šanai atpakaļvirzienā „– Seek“ 23 vai taustiņu meklēšanai virzienā uz priekšu „Seek +“ 21, līdz indikatorā d parādās vē- lamās atmiņas vietas numurs, bet apzīmējums „PRESET“ kļūst redzams indikatorā e. Ārējo audioprogrammu avotu pievienošana (attēls C) Papildus radiostaciju uztveršanai, būvvietu radio var izmantot arī audioprogrammu atskaņošanai no daž ādiem tam pievieno- tiem ārējiem audioprogrammu avotiem. Ieeja AUX 1 IN: ieejas ligzda AUX 1 IN ir paredzēta tādu au- dioprogrammu avotu pievienošanai, kas netiek ievietoti mēdiju nodalījumā (piemēram, kompaktdisku atskaņotājs). Noņemiet aizsargvāciņu no ieejas „AUX 1 IN“ ligzdas 28 un pievienojiet tai kopā ar elektroierīci piegādātā vai cita piemērota savienojo- šā audio kabeļa 3,5 mm spraudni. Pievienojiet audio kabeļa ot- ru savienotāju piemērotam audioprogrammu avotam. Lai novērstu netīrumu iekļūšanu ieejas „AUX 1 IN“ ligzdā 28, pēc audio kabeļa spraudņa atvienošanas no jauna nosedziet ligzdu ar aizsargvāciņu. Pirms ārējo audioprogrammu avotu pievienošanas tālāk ap- rakstītajos veidos, nospiediet fiksatoru 8 un atveriet vāku 9, kas noslēdz mēdiju nodalījumu „Digital Media Bay“. – SD/MMC kartes pieslēgvieta: ievietojiet SD/MMC pie- slēgvietā 34 SD vai MMC atmiņas karti. Kartes apzīmējumu pusei jābūt vērstai drošinātāja vāciņa 31 virzienā. Kartē ie- rakstītās audioprogrammas atskaņošana var sākties, tik- līdz indikatorā d parādās atskaņojamā virsraksta numurs un atskaņošanai pieejamo virsrakstu kopējais skaits. Lai iz- ņemtu karti, īslaicīgi to nospiediet un tad izvelciet no pie- slēgvietas. – USB interfeisa ligzda: ievietojiet USB interfeisa ligzdā 33 USB zibatmiņ as ierīci (vai piemērota audioprogrammu avota USB interfeisa spraudni). USB zibatmiņā ierakstītās audioprogrammas atskaņošana var sākties, tiklīdz indika- torā d parādās atskaņojamā virsraksta numurs un atskaņo- šanai pieejamo virsrakstu kopējais skaits. Lai izņemtu USB zibatmiņu, izvelciet to no USB interfeisa ligzdas. OBJ_BUCH-1181-004.book Page 206 Tuesday, April 19, 2016 1:24 PMLatviešu | 207 Bosch Power Tools 1 609 92A 2NE | (19.4.16) – Ieeja AUX 2 IN: ieejas ligzda AUX 2 IN ir paredzēta tādu audioprogrammu avotu pievienošanai, kas tiek ievietoti mēdiju nodalījumā (piemēram, MP3 atskaņotājs). Pievie- nojiet ieejas „AUX 2 IN“ ligzdai 35 kopā ar elektroierīci piegādātā savienojošā audio kabeļa 3,5 mm spraudni. Pie- vienojiet audio kabeļa otru savienotāju piemērotam au- dioprogrammu avotam. Pievienoto ārējo audioprogrammu avotu var ar mikroāķu ma- teriāla lenti nostiprināt uz mēdiju nodalījumā izvietotā turētāja 36, ja to ļauj audioprogrammu avota izmēri. Ja iespējams, pēc ārējā audioprogrammu avota pievienoša- nas aizveriet mēdiju nodalījuma vāku 9, lai novērstu boj āju- mus un netīrumu iekļūšanu nodalījumā. Lai uzsāktu pievienotajā audioprogrammu avotā ierakstītās audioprogrammas atskaņošanu, atkārtoti nospiediet au- dioprogrammu avota izvēles taustiņu „Source“ 22, līdz dis- pleja indikatorā m parādās vēlamā audioprogrammu avota apzīmējums. Ārējo audioprogrammu avotu vadība Audioprogrammu avotus, kas pievienoti SD/MMC kartes pie- slēgvietai 34 vai USB interfeisa ligzdai 33, atskaņošanas laikā var vadīt ar būvvietu radio palīdzību. Indikatora d kreisajā pu- sē ir redzams atskaņošanai izvēlētā aktuālā virsraksta nu- murs, bet labajā pusē - atskaņošanai pieejamo virsrakstu ko- pējais skaits. Atskaņošanas uzsākšana un pārtraukšana –Lai uzsāktu atskaņošanu, nospiediet atskaņošanas uzsāk- šanas/pārtraukšanas taustiņu 24. Indikatorā j parādās ak- tuālā virsraksta atskaņošanas laiks. –Lai pārtrauktu atskaņošanu vai to atsāktu, nospiediet at- skaņošanas uzsākšanas/pārtraukšanas taustiņu 24. Indi- katorā mirgo j aktuālā atskaņošanas laika vērtība. Virsraksta izvēle – Lai atskaņošanai izvēlētos noteiktu virsrakstu, atkārtoti no- spiediet taustiņu meklēšanai atpakaļvirzien ā „– Seek“ 23 vai taustiņu meklēšanai virzienā uz priekšu „Seek +“ 21, līdz indikatora d kreisajā pusē parādās vēlamā virsraksta numurs. –Lai uzsāktu virsraksta atskaņošanu, nospiediet atskaņoša- nas uzsākšanas/pārtraukšanas taustiņu 24. Atskaņošana nejaušā secībā/atkārtota atskaņošana – Lai visus kartē vai USB zibatmiņā ierakstītās audioprog- rammas virsrakstus atskaņotu nejaušā secībā, vienreiz no- spiediet taustiņu pārejai uz atskaņošanu nejaušā secī- bā/atkārtotu atskaņošanu 20 . Uz displeja parādās indika- tors f. – Lai visus virsrakstus atskaņotu atkārtoti normālā secībā, otrreiz nospiediet taustiņu pārejai uz atskaņošanu nejaušā secībā/atkārtotu atskaņošanu 20. Uz displeja parādās in- dikators g. Piezīme. Ja ir izvēlēta šī funkcija, kartē vai USB zibatmiņā ierakstītās audioprogrammas virsrakstu aktuālais numurs parādās indikatora d labajā pusē. Lai nomainītu aktuālo at- skaņojamo virsrakstu, vispirms jāpāriet uz atskaņošanu normālā secībā un tad jāizvēlas cits atskaņojamais virs- raksts. –Lai aktuālo atskaņojamo virsrakstu atskaņotu atkārtoti, trešoreiz nospiediet taustiņu pārejai uz atskaņošanu nejau- šā secībā/atkārtotu atskaņošanu 20. Uz displeja parādās indikators h. – Lai no jauna pārietu uz normālu atskaņošanu, ceturtoreiz nospiediet taustiņu pārejai uz atskaņošanu nejaušā secī- bā/atkārtotu atskaņošanu 20, panākot, lai uz displeja ne- būtu redzami indikatori f, g un h. –Lai uzsāktu virsraksta atskaņošanu, nospiediet atskaņoša- nas uzsākšanas/pārtraukšanas taustiņu 24. Pievienošana ār ējai audio atskaņošanas iekārtai (attēls C) Audio signālu no būvju radio var pievadīt citai audio atskaņo- šanas iekārtai (piemēram, pastiprinātājam ar skaļruni). Noņemiet aizsargvāciņu no lineārās izejas „LINE OUT“ ligzdas 30 un pievienojiet tai piemērota savienojošā audio kabeļa 3,5 mm spraudni. Pievienojiet audio kabeļa otru savienotāju piemērotai audio atskaņošanas iekārtai. Lai novērstu netīru- mu iekļūšanu lineārās izejas „LINE OUT“ ligzdā 30, pēc audio kabeļa spraudņa atvienošanas no jauna nosedziet ligzdu ar aizsargvāciņu. Ārējo ierīču elektrobarošana Ārējo ierīču elektrobarošana no 12 V līdzsprieguma kontakt- ligzdas un maiņsprieguma kontaktligzdām ir iespējama tikai tad, ja būvvietu radio darbojas no maiņsprieguma elektrotīk- la, bet ne no tajā ievietotā akumulatora. Ja būvvietu radio ir pievienots maiņsprieguma elektrotīklam, par to liecina elektrotīkla indikatora 3 iedegšanās. USB interfeisa ligzda No USB interfeisa ligzdas var darbināt vai uzlādēt tādas elek- troierīces, kuru elektrobarošana ir iespējama no USB interfei- sa ķēdēm (tādas iespējas ir daudziem mobilajiem tālruņiem). Nospiediet fiksatoru 8 un atveriet mēdiju nodalījuma vāku 9. Izmantojot piemērotu USB savienojošo kabeli, savienojiet ārējās elektroierīces USB savienotāju ar būvvietu radio USB interfeisa ligzdu 33. Lai uzsāktu uzlā di, ārējā elektroierīce ar būvvietu radio palīdzību jāizvēlas kā ārējais audioprogrammu avots. 12 V kontaktligzda (attēls C) No 12 V līdzsprieguma kontaktligzdas var darbināt ārējās elektroierīces, kas apgādātas ar 12 V kontaktspraudni un ku- ru patērējamā strāva nepārsniedz 1 A. Noņemiet aizsargvāciņu no 12 V kontaktligzdas 29. Pievieno- jiet ārējās elektroierīces kontaktspraudni 12 V kontaktligzdai. 12 V kontaktligzdas ķēde ir aizsargāta ar drošinātāja 32 palī- dzību. Ja kontaktligzdai pievienotā ār ējā elektroierīce nesa- ņem spriegumu, nospiediet fiksatoru 8 un atveriet mēdiju no- dalījuma vāku 9. Noskrūvējiet drošinātāja vāciņu 31 un pār- baudiet, vai nav pārdedzis drošinātājs 32. Ja izrādās, ka tas tā ir noticis, nomainiet pārdegušo drošinātāju ar jaunu mazgaba- rīta drošinātāju (izmēri 5 x 20 mm, ar maksimālo spriegumu 250 V, nominālo aizsardzības strāvu 1 A un ātru nostrādi). No jauna uzskrūvējiet drošinātāja vāciņu 31. Piezīme. Nomaiņai lietojiet vienī gi 1 A drošinātājus, kas pare- dzēti maksimālajam spriegumam 250 V („250V 1A FUSE OBJ_BUCH-1181-004.book Page 207 Tuesday, April 19, 2016 1:24 PM208 | Latviešu 1 609 92A 2NE | (19.4.16) Bosch Power Tools FOR 12V OUTLET“). Lietojot citus drošinātājus, būvvietu ra- dio var tikt bojāts. 12 V kontaktligzdas ķēde ir apgādāta arī ar iekšējo termoaiz- sardzības ierīci, kas nostrādā pārkaršanas gadījumā. Pēc būvvietu radio atdzišanas aizsardzības ierīce automātiski at- jauno savienojumu ķēdē. Ja iespējams, pēc ārējās elektroierīces kontaktspraudņa at- vienošanas no jauna nosedziet 12 V kontaktligzdu 29 ar aiz- sargvāciņu. Maiņsprieguma kontaktligzdas („Power Outlets“) (nav ierīcei ar izstrādājuma numuru 3 601 D29 760) No maiņsprieguma kontaktligzdām var darbināt ārējā s elek- troierīces. Kontaktligzdu konstrukcija var mainīties atbilstoši attiecīgajā valstī spēkā esošajiem normatīvajiem aktiem. Maksimālā pieļaujamā summārā strāva, ko patērē visas kon- taktligzdām pievienotās elektroierīces, nedrīkst pārsniegt ze- māk sniegtajā tabulā norādītās vērtības (skatīt arī apzīmēju- mus uz korpusa zem kontaktligzdu nosegvākiem 4). Atveriet nosegvāku 4 un pievienojiet ārējās elektroierīces kon- taktdakšu būvvietu radio maiņsprieguma kontaktligzdai 5. Pulkstenis Būvvietu radio iebūvētais pulkstenis darbojas no atsevišķa elektrobarošanas avota. Ja bateriju nodalījumā ir ievietotas pie- tiekošas ietilpības bufera baterijas (skatīt sadaļu „Bufera bate- riju ievietošana vai nomaiņa“ lappusē 205), pulksteņa iestādī- jumi saglabājas arī tad, ja būvvietu radio nesaņem elektrobaro- šanu no maiņsprieguma elektrotīkla vai no akumulatora. Pulksteņa rādījumu iestādīšana –Lai iestādītu pulksteņa rādījumus, nospiediet pulksteņa ie- stādīšanas taustiņu „Clock“ 18 un turiet to nospiestu, līdz pulksteņa indikatorā n sāk mirgot stundu rādījumi. –Atkārtoti nospiediet taustiņu mekl ēšanai virzienā uz priek- šu „Seek +“ 21 vai taustiņu meklēšanai atpakaļvirzienā „– Seek“ 23, līdz tiek uzstādīti pareizi stundu rādījumi. –Vēlreiz nospiediet taustiņu „Clock“ un turiet to nospiestu, līdz pulksteņa indikatorā n sāk mirgot minūšu rādījumi. –Atkārtoti nospiediet taustiņu meklēšanai virzienā uz priek- šu „Seek +“ 21 vai taustiņu meklēšanai atpakaļvirzienā „– Seek“ 23, līdz tiek uzstādīti pareizi minūšu rādījumi. –Lai pulksteņa iestādījumus fiksē tu atmiņā, trešo reizi no- spiediet taustiņu „Clock“. Energotaupīšanas režīms Lai taupītu bateriju enerģiju, var izslēgt pulksteņa indikāciju displejā 27. Šim nolūkam laikā, kad ir izslēgts audio režīms (skatīt sadaļu „Audio režīma ieslēgšana un izslēgšana“ lappusē 205), no- spiediet ieslēgšanas/izslēgšanas taustiņu 26 un turiet to no- spiestu, līdz izdziest visi displeja indikatori. Lai no jauna ieslēgtu pulksteņa indikāciju, vēlreiz nospiediet ieslēgšanas/izslēgšanas taustiņu 26. Norādījumi darbam Pareiza apiešanās ar akumulatoru Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru tikai pie temperatūras no –20 °C līdz 50 °C. Vasarā neatstājiet akumulatoru vietās ar paaugsti- nātu temperatūru, piemēram, automašīnas salonā. Ja manāmi samazinās izstrādājuma darbības laiks starp aku- mulatora uzlādēm, tas rāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem iz- strādājumiem. Kļūmes un to novēršana Izstrādājuma numurs Maksimālā patērējamā summārā strāva (A) 3 601 D29 700 15 3 601 D29 730 9 3 601 D29 770 12 3 601 D29 7W0 15 3 601 D29 7X0 9 Kļūmes cēlonis Novēršana Būvvietu radio nedarbojas Netiek nodrošināta elektrobarošana Līdz galam iebīdiet elektrotīk- la kontaktdakšu vai uzlādētu akumulatoru Būvvietu radio ir pārāk atdzisis vai pārāk sakarsis Nogaidiet, līdz būvvietu radio temperatūra nonāk pieļauja- mo vērtību robežās Būvvietu radio nedarbojas no elektrotīkla Ir bojāta elektrotīkla kontakt- dakša vai elektrokabelis Pārbaudiet kontaktdakšu un elektrokabeli un vajadzības gadījumā nodrošiniet to no- maiņu Būvvietu radio nedarbojas no akumulatora Akumulatora kontakti ir netīri Notīriet akumulatora kontak- tus, piemēram, vairākkārt pievienojot akumulatoru uzlā- des ierīcei un atvienojot no

ās, vai arī nomainiet akumu- latoru Akumulators ir bojāts Nomainiet akumulatoru Akumulators ir pārāk sakarsis vai pārāk atdzisis (deg tempe- ratūras brīdinājuma indika- tors k) Nogaidiet, līdz akumulatora temperatūra nonāk pieļauja- mo vērtību robežās Netiek nodrošināta ārējo elektroierīču elektrobarošana Nav (līdz galam) pievienota elektrotīkla kontaktdakša (Līdz galam) iebīdiet elektro- tīkla kontaktdakšu Nedarbojas 12 V kontaktligzda Nav ievietots drošinātājs 32 Ievietojiet drošinātāju 32 Ir pārdedzis drošinātājs 32 Nomainiet drošinātāju 32 Ir nostrādājusi iekšē
