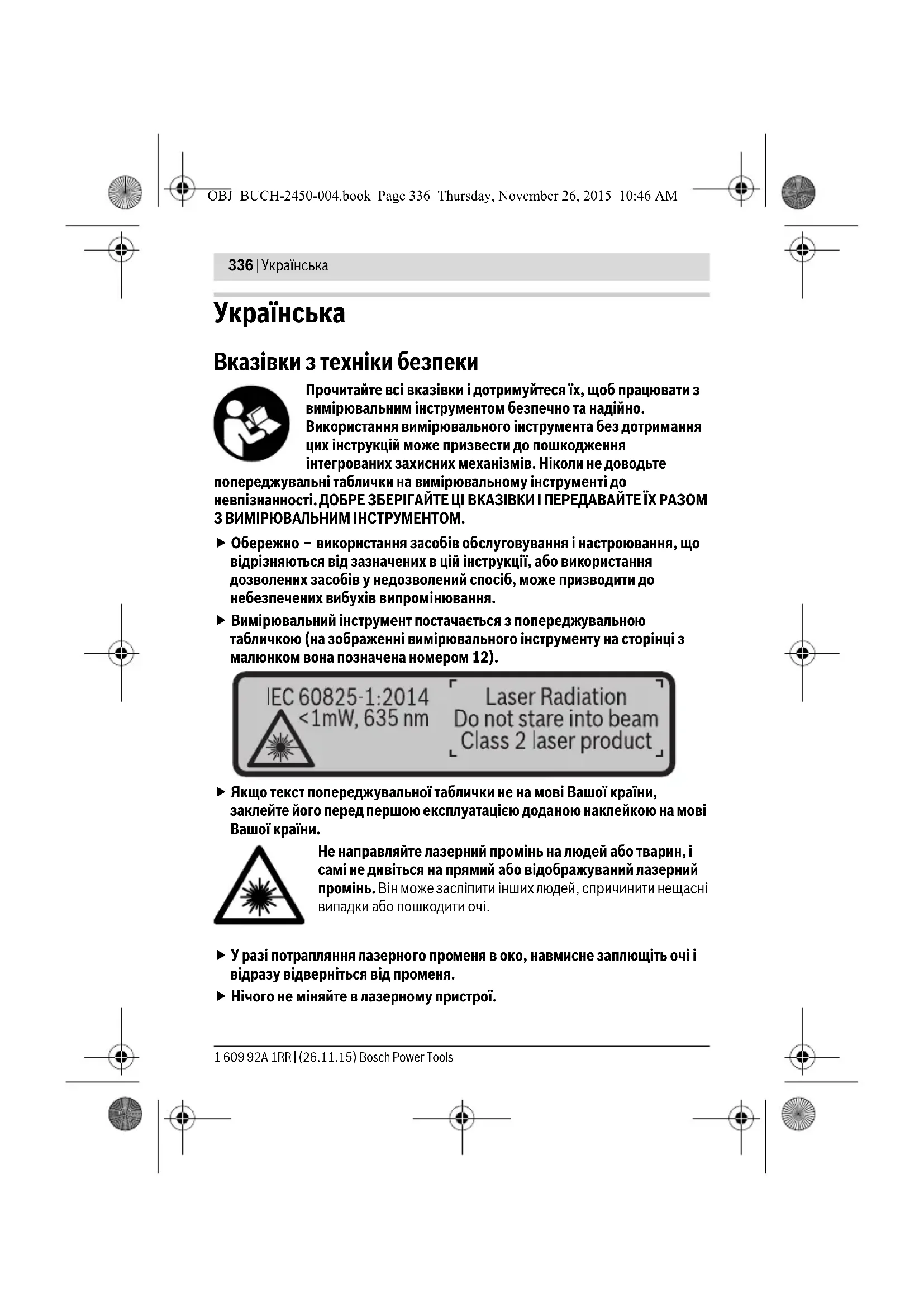

Вказівки з техніки безпеки Прочитайте всі вказівки і дотримуйтеся їх, щоб працювати з вимірювальним інструментом безпечно та надійно. Використання вимірювального інструмента без дотримання цих інструкцій може призвести до пошкодження інтегрованих захисних механізмів. Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності. ДОБРЕ ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ І ПЕРЕДАВАЙТЕ ЇХ РАЗОМ З ВИМІРЮВАЛЬНИМ ІНСТРУМЕНТОМ. Обережно – використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечених вибухів випромінювання. Вимірювальний інструмент постачається з попереджувальною табличкою (на зображенні вимірювального інструменту на сторінці з малюнком вона позначена номером 12). Якщо текст попереджувальної таблички не на мові Вашої країни, заклейте його перед першою експлуатацією доданою наклейкою на мові Вашої країни. Не направляйте лазерний промінь на людей або тварин, і самі не дивіться на прямий або відображуваний лазерний промінь. Він може засліпити інших людей, спричинити нещасні випадки або пошкодити очі. У разі потрапляння лазерного про меня в око, навмисне заплющіть очі і відразу відверніться від променя. Нічого не міняйте в лазерному пристрої. OBJ_BUCH-2450-004.book Page 336 Thursday, November 26, 2015 10:46 AMУкраїнська | 337 Bosch Power Tools 1 609 92A 1RR | (26.11.15) Не використовуйте окуляри для роботи з лазером в якості захисних окулярів. Окуляри для роботи з лазером призначені для кращого розпізнавання лазерного променя, але вони не захищають від лазерного

Не використовуйте окуляри для роботи з лазером для захисту від сонця і за кермом. Окуляри для роботи з лазером не захищають повністю від УФ- проміння і погіршують розпізнавання кольорів. Віддавайте свій вимірювальний прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним. Не дозволяйте дітям користуватися без нагляду лазерним вимірювальним приладом. Вони можуть ненавмисне засліпити інших

Не працюйте з вимірювальним приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газ ів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари. Обережно! При використанні вимірювального інструменту з Bluetooth® можливі перешкоди для інших приладів і установок, літаків і медицинських апаратів (напр., кардіостимуляторів, слухових апаратів). Крім того, не можна повністю виключити можливість завдання шкоди людям і тваринам , що знаходяться в безпосередній близькості. Не користуйтеся вимірювальним інструментом з Bluetooth® поблизу від медицинських апаратів, бензоколонок, хімічних установок і територій, на яких існує небезпека вибухів або можуть проводитися підривні роботи. Не користуйтеся вимірювальним інструментом з Bluetooth® в літаках. Намагайтеся не вмикати інструмент на тривалий час безпосередньо коло тіла. Словесний товарний знак Bluetooth® і графічні товарні знаки (логотипи) становлять собою зареєстровані товарні знаки і є власністю Bluetooth SIG, Inc. Robert Bosch GmbH використовує ці словесні/графічні товарні знаки за

Опис продукту і послуг Будь ласка, розгорніть сторінку із зображенням вимірювального приладу і тримайте її розгорнутою весь час, поки будете читати інструкцію. OBJ_BUCH-2450-004.book Page 337 Thursday, November 26, 2015 10:46 AM338 | Українська 1 609 92A 1RR | (26.11.15) Bosch Power Tools Призначення Вимірювальний інструмент призначений для вимірювання відстані, довжини, висоти, дистанцій, кутів нахилу, а також для розрахування площ і об’ємів. Результати вимірювання можна передати через Bluetooth® на інші прилади. Технічні дані Цифровий лазерний далекомір GLM 50 C Товарний номер 3601K72C.. Діапазон вимірювання (типовий) 0,05–50 м

Діапазон вимірювання (типовий, несприятливі

Точність вимірювання (типова) ±1,5мм

Точність вимірювання (типова, несприятливі

Найменша одиниця індикації 0,1 мм Непряме вимірювання відстані та ватерпас Діапазон вимірювання 0°–360° (4x90°) Вимірювання кутів нахилу Діапазон вимірювання 0°–360° (4x90°) Точність вимірювання (типова) ±0,2° C)/D)/I) Найменша одиниця індикації 0,1° Загальна інформація Робоча температура –10 °C...+45 °C

Температура зберігання –20 °C...+70 °C Відносна вологість повітря макс. 90 % Клас лазера

635 нм, <1 мВт Діаметр лазерного променя (при 25 °C), прибл. –на відстані 10 м –на відстані 50 м 9мм

Автоматичне вимикання прибл. через

– Вимірювальний прилад (без вимірювання) 20 с 5 хвил.

Вага відповідно до EPTA-Procedure 01:2014 0,10 кг OBJ_BUCH-2450-004.book Page 338 Thursday, November 26, 2015 10:46 AMУкраїнська | 339 Bosch Power Tools 1 609 92A 1RR | (26.11.15) Розмір 106x45x24мм Ступінь захисту IP 54 (із захистом від пилу і бризок води)

Батарейки 2x1,5В LR03 (AAA) Акумуляторні елементи 2x1,2В HR03 (AAA) Довговічність батарейок прибл. – вимірювань – Тривале вимірювання

Налаштування одиниці вимірювання m, ft, in Передача даних Bluetooth® Bluetooth® 4.0 (Classic і Low Energy)

A) При вимірюваннях від заднього краю вимірювального інструменту, при високій відбивній здатності цілі (напр., біла стіна), слабкому фоновому підсвічуванні і робочій температурі 25 °C. Додатково треба виходити із впливу порядку ± 0,05 мм/м. B) При вимірюваннях від заднього краю вимірювального інструмента, чинно для високої віддзеркалювальної спроможності цілі (напр., білий картон), сильного фонов

підсвітлювання і робочої температури від –10°C до +45°C. Додатково треба виходити із впливу порядку ±0,15 мм/м. C) Після калібрування при 0 ° і 90 ° при додатковій похибці кроку макс. ±0,01 °/градус до 45 °. D) при робочій температурі 25 °C E) В режимі тривалого вимірювання макс. робоча температура становить +40 °C. F) за винятком секції для батарейок G) При приладах Bluetooth® Low Energy може в залежності від моделі і оп ераційної системи статися, що з’єднання не встановлюється. Прилади Bluetooth® мають підтримувати профіль SPP. H) Bluetooth® вимкнений

I) Базовою площиною для вимірювання кута нахилу є лівий край вимірювального інструмента.

Для точної ідентифікації вимірювального приладу на заводській табличці позначений серійний номер 11. Цифровий лазерний далекомір GLM 50 C OBJ_BUCH-2450-004.book Page 339 Thursday, November 26, 2015 10:46 AM340 | Українська 1 609 92A 1RR | (26.11.15) Bosch Power Tools Заява про відповідність Ми заявляємо під нашу виключну відповідальність, що описаний у розділі «Teхнічні дані» продукт відповідає всім положенням, що розповсюджуються на нього, Директив 1999/5/EС і 2011/65/EU, включаючи зміни до них, а також відповідає таким нормам: EN 61010-1: 2010-10, EN 60825-1: 2014-08, EN 300 328 V1.8.1: 2012-06, EN 301 489-1 V1.8.1: 2008-04, EN 301 489-1 V1.9.2: 2011-09, EN 301 489-17 V2.2.1: 2012-09, EN 62479: 2010-09, EN 50581: 2012. Технічна документація зберігається у: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 10.11.2015 Зображені компоненти Нумерація зображених компонентів посилається на зображення вимірювального приладу на сторінці з малюнком. 1 Дисплей 2 Кнопка вимірювання[ ] 3 Кнопка «плюс»[+] 4 Кнопка вибору базової площини 5 Вимикач[] 6 Кнопка Bluetooth® 7 Кнопка режиму[Func] 8 Кнопка «мінус»[–] 9 Кришка секції для

10 Фіксатор секції для батарейок 11 Серійний номер 12 Попереджувальна табличка для роботи з лазером 13 Різьбовий отвір для штатива 1/4" Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2450-004.book Page 340 Thursday, November 26, 2015 10:46 AMУкраїнська | 341 Bosch Power Tools 1 609 92A 1RR | (26.11.15) 14 Прийомна лінза 15 Вихід лазерного променя 16 Захисна сумка 17 Візирна марка* 18 Окуляри для роботи з лазером* 19 Штатив*

• Зображене чи описане приладдя не належить до стандартного обсягу поставки. Індикатори (вибір) a Стан Bluetooth® b Базова площина при вимірюванні c Індикатор зарядженості батареї d Виміряні значення e Результат f Режими вимірювання g Індикатор кута нахилу h Рядок стану i Базові налаштування

Вставлення/заміна батарейок У вимірювальному приладі рекомендується використовувати лужно-марганцеві батарейки або акумуляторні батареї. З акумуляторними батареями на 1,2 В можна виконати менше вимірювань, ніж з батарейками на 1,5 В. Щоб відкрити кришку секції для батарейок 9, натисніть фіксатор 10 і зніміть кришку секції для батарейок. Встроміть батарейки або акумуляторні батареї. Слідкуйте при цьому за правильним розташуванням полюсів, як це показано всередині секції для батарейок. При першій появі на дисплеї поро жнього символу батарейки, можна виконати ще прибл. 100 вимірювань. Коли символ батарейки є порожнім і мигає червоним, подальші вимірювання неможливі. Замініть батарейки або акумуляторні батареї. Bluetooth® увімкнений, з’єднання не встановлене Bluetooth® увімкнений, з’єднання встановлене OBJ_BUCH-2450-004.book Page 341 Thursday, November 26, 2015 10:46 AM342 | Українська 1 609 92A 1RR | (26.11.15) Bosch Power Tools Завжди міняйте одночасно всі батарейки/акумуляторні батареї. Використовуйте лише батарейки або акумуляторні батареї одного виробника і однакової ємності. Виймайте батарейки/акумуляторні батареї із вимірювального приладу, якщо Ви тривалий час не будете користуватися приладом. При тривалому зберіганні батарейки та акумуляторні батареї можуть кородувати і саморозряджатися. Експлуатація Початок роботи Не залишайте увімкнутий вимірювальний прилад без догляду, після закінчення роботи вимикайте вимірювальний прилад. Інші особи можуть бути засліплені лазерним променем. Захищайте вимірювальний прилад від вологи і сонячних промeнів. Не допускайте впливу на вимірювальний прилад екстремальних температур та температурних перепадів. Зокрема, не залишайте його на тривалий час в машині. Якщо вимірювальний прилад зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу. Уникайте сильних поштовхів та падіння вимірювального приладу. Після сильних зовнішніх впливів на вимірювальний прилад перед подальшою роботою з приладом обов’язково перевірте точність роб оти приладу (див. «Перевірка точності вимірювання відстані», стор. 352). Вмикання/вимикання – Щоб увімкнути вимірювальний інструмент і лазер, коротко натисніть на кнопку вимірювання 2 []. – Щоб увімкнути вимірювальний інструмент без лазера, коротко натисніть на кнопку увімкнення/вимкнення 5 []. Не спрямовуйте лазерний промінь на людей і тварин і не дивіться у лазерний промінь, включаючи і з великої відстані.

вимкнути вимірювальний інструмент, утримуйте кнопку увімкнення/ вимкнення 5 [] натиснутою. У разі вимкнення вимірювального інструмента значення, що знаходяться в пам’яті, і налаштування інструмента зберігаються. OBJ_BUCH-2450-004.book Page 342 Thursday, November 26, 2015 10:46 AMУкраїнська | 343 Bosch Power Tools 1 609 92A 1RR | (26.11.15) Процедура вимірювання Після увімкнення вимірювальний інструмент знаходиться в режимі вимірювання довжини. Для перемикання у інший режим вимірювання натисніть кнопку 7 [Func]. Оберіть бажаний режим вимірювання кнопкою 3 [+] або кнопкою 8 [–] (див. «Вимірювальні функції», стор. 344). Увімкніть режим вимірювання кнопкою 7 [Func] або кнопкою вимірюв ання 2 []. Після вмикання базова площина для вимірювання – це задній край вимірювального приладу. Щоб поміняти базову площину, див. «Вибір базової площини», стор. 343. Приставте вимірювальний інструмент до бажаної вихідної точки вимірювання (напр., до стіни). Вказівка: Якщо вимірювальний інструмент увімкнули за допомогою кнопки увімкнення/ вимкнення 5 [ ], коротко натисніть на кнопку вимірювання 2 [], щоб увімкнути лазер. Щоб здійснити вимірювання, коротко натисніть на кнопку вимірювання 2 []. Після цього лазерний промінь вимикається. Для подальшого вимірювання повторіть цю процедуру. Не спрямовуйте лазерний промінь на людей і тварин і не дивіться у лазерний промінь, включаючи і з великої відстані. Вказівка: Виміряне значення з’являється, як п равило, протягом 0,5 с, максимум через прибл. 4 с. Тривалість вимірювання залежить від відстані, освітлення і відбивної здатності цільової поверхні. Після закінчення вимірювання лазерний промінь автоматично вимикається. Вибір базової площини (див. мал. A) При вимірюванні Ви можете вибрати одну з трьох базових площин: –задній край вимірювального інструменту (напр., при приставленні до стіни), – передній край вимірювального приладу (напр., при вимірюванні від краю стола), – середина різьбового отвору 13 (напр., для вимірювань зі штативом). Для вибору базової площини натисніть кнопку 4. Кнопкою 3 [+] або кнопкою 8 [–], або кнопкою 4 оберіть бажану базову площину. Після кожного увімкнення вимірювального інструмента в якості базової площини встановлюється задній край вимірювального інструмента. Меню «Основні настройки» Щоб потрапити в меню «Базові налаштування» (i), утримуйте кнопку 7 [Func] натиснутою. Оберіть відповідне базове налаштування і власне налаштування. Щоб вийти з меню «Базові налаштування», натисніть на вимикач 5 []. OBJ_BUCH-2450-004.book Page 343 Thursday, November 26, 2015 10:46 AM344 | Українська 1 609 92A 1RR | (26.11.15) Bosch Power Tools Підсвічування дисплея Підсвічування дисплея постійно увімкнуте. Якщо ніякі кнопки не натискуються, підсвічування дисплея з метою заощадження батарейок/акумуляторних батарей прибл. через 20 с тьмяніє. Вимірювальні функції Вимірювання довжини Оберіть режим вимірювання довжини . Щоб увімкнути лазерний промінь, коротко натисніть на кнопку вимірювання 2 []. Щоб здійснити вимірювання, коротко натисніть на кнопку вимірювання 2 []. Виміряне значення відображується на дисплеї. Для кожного подальшого вимірювання, будь ласка, повторіть вищевказані кроки. Останнє виміряне значення відображується на

плеї знизу, передостаннє – над ним і т.д. Тривале вимірювання При тривалому вимірюванні вимірювальний прилад можна пересувати відносно до цілі, виміряне значення актуалізується прибл. кожні 0,5 с. Ви можете, напр., пересуватися від стіни на бажану відстань, актуальна відстань завжди відобра- жається на дисплеї. Оберіть режим тривалого вимірювання . Щоб увімкнути лазерний промінь, коротко натисніть на кнопку вимірюв

2 []. Пересувайте вимірювальний прилад до тих пір, поки внизу на дисплеї не висвітиться необхідна відстань. Коротке натискання на кнопку вимірювання 2 [] перериває режим тривалого вимірювання. Виміряне значення відображується знизу на дисплеї. Максимальне й мінімальне виміряні значення відображуються над ним. Повторне натискання на кнопку вимірювання 2 [] починає но ве тривале вимірювання. Тривале вимірювання автоматично вимикається через 5 хв.

m1.291 min max OBJ_BUCH-2450-004.book Page 344 Thursday, November 26, 2015 10:46 AMУкраїнська | 345 Bosch Power Tools 1 609 92A 1RR | (26.11.15) Вимірювання площі Оберіть режим вимірювання площі . Після цього по черзі виміряйте ширину і довжину, як при вимірюванні довжини. Між обома вимірюваннями лазерний промінь залишається увімкненим. Відрізок, що вимірюється, блимає на індикаторі вимірювання площі . Перше виміряне значення відображується на дисплеї зверху. По завершенні другого вимірювання п лоща автоматично вираховується і відображується. Кінцевий результат відображається на дисплеї знизу, окремі вимірювані значення –

Вимірювання об’єму Оберіть режим вимірювання об’єму . Після цього по черзі виміряйте ширину, довжину і глибину, як при вимірюванні довжини. Між цими трьома вимірюваннями лазерний промінь залишається увімкненим. Відрізок, щ о вимірюється, блимає на індикаторі вимірювання

Перше виміряне значення відображується на дисплеї зверху. По завершенні другого вимірювання площа автоматично вираховується і відображається. Кінцевий результат відображується на дисплеї знизу, окремі вимірювані значення –

Непряме вимірювання відстан

Непряме вимірювання відстані можна здійснювати в трьох режимах вимірювання, в яких можна визначати різні відстані. За допомогою непрямого вимірювання відстані можна вимірювати відстані, які не можна виміряти прямим шляхом, якщо на траєкторії променя існує перешкода або немає цільової поверхні, яка б слугувала в якості рефлектора.

осіб вимірювання можна застосовувати лише в вертикальному напрямку. Будь-яке відхилення в горизонтальному напрямку призводить до помилок в вимірюванні. Вказівка: Непряме вимірювання відстаней завжди менш точне ніж пряме. Похибки вимірювання можуть, зважаючи на специфіку застосування, бути більшими чим при прямому вимірюванні відстаней. Д ля збільшення точності вимірювання ми радимо використовувати штатив (приладдя). В перерві між окремими вимірюваннями лазерний промінь залишається увімкнутим.

m10.160 OBJ_BUCH-2450-004.book Page 345 Thursday, November 26, 2015 10:46 AM346 | Українська 1 609 92A 1RR | (26.11.15) Bosch Power Tools a) Непряме вимірювання висоти (див. мал. B) Оберіть режим вимірювання висоти . Слідкуйте за тим, щоб вимірювальний інструмент знаходився на тій самій висоті, що й нижня точка вимірювання. Потім нахиліть вимірювальний інструмент по відношенню до базової площини і виміряйте відрізок «1», як це робиться у разі вимірювання довжини (на дисплеї представлено червоною лінією). Після закінчення в имірювання результат для відрізка «X» з’являється в рядку результату e. Виміряні значення для відрізка «1» та кута «α» відображаються в рядках виміряних значень d. b) Подвійне непряме вимірювання висоти (див. мал. C) Вимірювальний інструмент може непрямо вимірювати усі відрізки, що знаходяться у вертикальній площині вимірювального інструмента. Оберіть режим подвійного непрямого вимірювання в

Виміряйте, як і при вимірюванні довжини, відрізки «1» та «2» в зазначеній послідовності. Після закінчення вимірювання результат для відрізка «X» з’являється в рядку результату e. Виміряні значення для відрізків «1», «2» та кута «α» відображаються в рядках виміряних значень d. Слідкуйте за тим, щоб під час окремих вимірювань базова пло

вимірювання (напр., задній край вимірювального приладу) знаходилася точно на тому самому місці. c) Непряме вимірювання довжини (див. мал. D) Оберіть режим непрямого вимірювання довжини . Слідкуйте за тим, щоб вимірювальний прилад знаходився на одній і тій самій висоті, що і точка вимірювання, яку Ви визначаєте. Нахиліть вимірювальний прилад відносно базової площини та виміряйте відстань «1», як при вимірюванні

Після закінчення вимірювання результат для відрізка «X» з’являється в рядку результату e. Виміряні значення для відрізка «1» та кута «α» відображаються в рядках виміряних значень d.

0.0° m6.457 60.0° OBJ_BUCH-2450-004.book Page 346 Thursday, November 26, 2015 10:46 AMУкраїнська | 347 Bosch Power Tools 1 609 92A 1RR | (26.11.15) Вимірювання площі стін (див. мал. E) Вимірювання площі стін дозволяє визначити загальну площу декількох окремих ділянок, що мають однакову висоту. У наведеному прикладі необхідно отримати загальну площу декількох стін з однаковою висотою кімнати H, але різною довжиною L. Оберіть режим вимірювання площі стін . Поміряйте висоту кімнати H, як це робиться у разі вимірювання до

Виміряне значення відображається у верхньому рядку. Лазер залишається увімкненим. Тепер поміряйте довжину L

першої стіни. Площа підраховується автоматично і вказується у рядку результату e. Останнє значення виміряної довжини вказується у нижньому рядку d. Лазер залишається увімкненим. Тепер поміряйте довжину L

другої стіни. Вказане у рядку виміряних значень d окреме виміряне значення додається до довжини L

. Сума обох довжин (відображається у середньому рядку виміряних значень d) помножується на збережену в пам’яті висоту H. Значення загальної площі відображається у рядку результату e. Можна поміряти ще будь-яку кількість довжин L

, які автоматично додаються і помножуються на висоту H. Для правильного вимірювання площі необхідно, щоб виміряна перша довжина (у приклад і – висота кімнати H) була ідентичною для усіх окремих площ. Режим розмітки (див. мал. F) У режимі розмітки постійно відмірюються вказані довжини (відстані). Ці довжини можна переносити на поверхн ю, напр., для відрізання однакових відрізків матеріалу або монтажу каркаса для гіпсокартонної обшивки. Можлива мінімальна довжина складає 0,1 м, максимальна довжина складає 50 м. Оберіть режим розмітки . Вкажіть бажану довжину. Для цього кнопкою 7 [Func] оберіть відповідну цифру/розряд і змініть значення кнопкою 3 [+] або кнопкою 8 [–]. Увімкніть режим розмітки кнопкою в имірювання 2 [], і повільно віддаляйтеся від початкової точки. Вимірювальний інструмент безперервно вимірює відстань до початкової точки. При цьому відображаються вказані довжини та поточне виміряне значення. Верхня або нижня стрілка вказує на найменшу відстань до наступної або минулої відмітки. Вказівка: Якщо під час трив алого вимірювання натиснути кнопку 4, можна задати виміряне значення в якості вказаної довжини.

m0.483 0.500m 0.81x OBJ_BUCH-2450-004.book Page 347 Thursday, November 26, 2015 10:46 AM348 | Українська 1 609 92A 1RR | (26.11.15) Bosch Power Tools Коефіцієнт ліворуч вказує, скільки разів була досягнута вказана довжина. Зелені стрілки обабіч дисплея вказують на досягнення необхідної довжини для відрізка, що відмічається. Вимірювання кутів нахилу/Цифровий ватерпас Оберіть режим вимірювання кутів нахилу/цифрового ватерпаса . Вимірювальний інструмент автоматично перемикається між цими двома

вий ватерпас слугує для перевірки горизонтальності чи вертикальності положення об’єкта (напр., пральної машини, холодильника тощо). У разі перевищення нахилу 3° кулька на дисплеї горить червоним. Режим вимірювання кута нахилу слугує для визначення підйому або нахилу (напр., сходових хіднів, поручнів, при підгонці меблів, при прокладанні труб то

Базовою площиною для вимірювання кута нахилу є лівий край вимірювального інструмента. Якщо під час операції вимірювання мигає індикатор, то вимірювальний інструмент занадто схилений

Функції пам’яті Значення або результат кожного окремого вимірювання зберігається в пам’яті автоматично. Відображення збережених значень Викликати можна не більше 30 значень (виміряних значень аб

результатів). Оберіть функцію пам’яті . Зверху на дисплеї відображується номер комірки пам’яті, знизу – відповідне збережене значення, а зліва – відповідний режим вимірювання. Натискайте кнопку 3 [+], щоб прокручувати збережені значення

Натискайте кнопку 8 [–], щоб прокручувати зб ережені значення

OBJ_BUCH-2450-004.book Page 348 Thursday, November 26, 2015 10:46 AMУкраїнська | 349 Bosch Power Tools 1 609 92A 1RR | (26.11.15) Якщо у пам’яті немає значень, знизу на дисплеї відображується «0.000», а зверху – «0». Найстаріше значення знаходиться у пам’яті номер 1, найновіше – номер 30 (якщо є 30 збережених значень). При збереженні нового значення завжди видаляється найстаріше значення. Стирання вмісту пам’яті Для очищення змісту пам’яті натисніть на кнопку 7 [Func] і оберіть функцію пам’яті . Потім коротко натисніть на кнопку ув імкнення/вимкнення 5 [], щоб видалити відображене значення. У разі одночасного натискання кнопки 4 і вимикача 5 [] видаляються усі значення, що знаходяться у пам’яті. Додавання/віднімання значень Виміряні значення або кінцеві результати можна додавати або віднімати. Додавання значень У наступному прикладі подається опис додавання площ: Визначте площу згідно з розділом «Вимірювання площі», див. стор. 345. Натисніть кнопку 3 [+]. Відображаються підрахована площа і символ «+». Натисніть на кнопку вимірювання 2 [], щоб розпоч

вимірювання площі. Визначте площу згідно з розділом «Вимірювання площі», див. стор. 345. Одразу по завершенні другого вимірювання результат другого вимірювання площі відображається в нижній частині дисплея. Для відображення кінцевого результату ще раз натисніть кнопку вимірювання 2 []. Вказівка: У разі вимірювання довжини результат відобра жається одразу. Щоб вийти з режиму додавання, натисніть на кнопку 7 [Func]. Віднімання значень Щоб виконати віднімання значень, натисніть кнопку 8 [–]. Подальші дії аналогічні «Додавання значень». Стирання виміряних значень Коротко натиснувши на кнопку увімкнення/вимкнення 5 [] в усіх режимах вимірювання можна видалити останнє отримане вимірюване значення. Декількома короткими натисканнями на кнопку увімкнення/вимкнення 5 [] вимірювані значення видаляються у зворотному порядку.

OBJ_BUCH-2450-004.book Page 349 Thursday, November 26, 2015 10:46 AM350 | Українська 1 609 92A 1RR | (26.11.15) Bosch Power Tools Зміна одиниці вимірювання У базових налаштуваннях одиницею вимірювання встановлений «m» (метр). Увімкніть вимірювальний інструмент. Утримуйте кнопку 7 [Func], щоб перейти в меню «Базові налаштування». Оберіть «ft/m». Натисніть на кнопку 3 [+] або на кнопку 8 [–], щоб змінити одиницю вимірювання. Щоб залишити пункт меню, натисніть на вимикач 5 []. Після вимкнення

ювального інструменту обране налаштування залишається збереженим. Інтерфейс Bluetooth® Передача даних на інші прилади Вимірювальний інструмент обладнаний модулем Bluetooth®, який дозволяє передавати дані за допомогою радіотехніки на деякі мобільні кінцеві пристрої з інтерфейсом Bluetooth® (напр., смартфони, планшетники). Інформацію щодо системних передумов для з’єднання Bluetooth® див. на сайті Bosch www.bosch-pt.de Більш докладна інформація знаходиться на сторінці продукту Bosch, див. QR-код, стор. 8. При передачі даних через Bluetooth® можливі затримки між мобільним кінцевим пристроєм і вимірювальним інструментом. Це може бути пов’язане з відстанню між обома приладами або із самим вимірюваним об’єктом. Активація інтерфейсу Bluetooth® для передачі даних на мобільний кінцевий

Для активації інтерфейсу Bluetooth® натисніть на кнопку Bluetooth® 6 на вимірювальному інструменті. Для активації сигналу Bluetooth® ще раз натисніть на кнопку Bluetooth® 6 або на кнопку 3 [+]. Впев ніться, що інтерфейс Bluetooth® на Вашому мобільному кінцевому пристрої активований. Для поширення обсягу функцій мобільного кінцевого пристрою і для спрощення обробки даних пропонуються спеціальні аплікації Bosch (Apps). В залежності від кінцевого пристрою їх можна скачати у відповідних магазинах. Після запуску додатку Bosch встановлюється з’єднання між мобільним кінцевим

ристроєм і вимірювальним інструментом. Якщо знайдено декілька активних вимірювальних інструментів, виберіть придатний вимірювальний інструмент за серійним номером. Стан з’єднання і активне з’єднання (a) відображаються у рядку стану (h) вимірювального інструмента . OBJ_BUCH-2450-004.book Page 350 Thursday, November 26, 2015 10:46 AMУкраїнська | 351 Bosch Power Tools 1 609 92A 1RR | (26.11.15) Деактивація інтерфейсу Bluetooth® Для деактивації з’єднання Bluetooth® натисніть кнопку Bluetooth® 6. Щоб вимкнути сигнал Bluetooth®, ще раз натисніть на кнопку Bluetooth® 6 або на кнопку 8 [–] або вимкніть вимірювальний інструмент. Вказівки щодо роботи Більш докладна інформація знаходиться на сторінці продукту Bosch, див. QR-код, стор. 8. Вимірювальний інструмент обладнаний радіоінтерфейсом. Зважайте на місцеві обмеження, напр., в літаках або лікарнях. Загальні вказівки Прийомна лінза 14 і місце виходу лазерного променя 15 під час вимірювання повинні бути відкриті. Під час вимірювання вимірювальний інструмент пересувати не мо жна. Тому, за можливістю, покладіть вимірювальний інструмент на нерухому опорну

Фактори впливу на діапазон вимірювання Радіус вимірювання залежить від освітлення і відбивної здатності цільової поверхні. Щоб лазерний промінь було краще видно при сильному зовнішньому освітленні, вдягайте лазерні окуляри 18 (приладдя) і використовуйте візирну марку 17 (приладдя) або затініть цільов у поверхню. Фактори впливу на результат вимірювання Зважаючи на фізичні ефекти, не можна виключити помилки в результатах вимірювання при вимірюваннях на різних поверхнях. Сюди відносяться: – прозорі поверхні (напр., скло, вода), – поверхні, що віддзеркалюють (напр., полірований метал, скло), – пористі поверх ні (напр., ізоляційні матеріали), –структуровані поверхні (напр., структурована штукатурка, природній будівельний камінь). За необхідністю використовуйте на таких поверхнях візирний щит 17 (приладдя). При косому наведенні на ціль можливі помилки. Крім того, на результат вимірювання можуть впливати шари повітря з різною температурою або непряме віддзеркалювання. OBJ_BUCH-2450-004.book Page 351 Thursday, November 26, 2015 10:46 AM352 | Українська 1 609 92A 1RR | (26.11.15) Bosch Power Tools Перевірка точності та калібрування для вимірювання кута нахилу (див. мал. G) Регулярно перевіряйте точність вимірювання кута нахилу. Це здійснюється шляхом вимірювання в обох напрямках. Для цього покладіть вимірювальний прилад на стіл та виміряйте кут нахилу. Поверніть вимірювальний прилад на 180 ° та знову виміряйте кут нахилу. Різниця відображуваного значення не повинна перебільшувати макс. 0,3 °.

ільших відхилень вимірювальний інструмент необхідно знову відкалібрувати. Для цього оберіть . Додержуйтеся вказівок на дисплеї. Після сильних температурних коливань і поштовхів ми радимо перевірити точність і здійсніти за необхідністю калібрування вимірювального інструменту. Після зміни температури дайте вимірювальному інструменту стабілізувати свою температуру, перш ніж здійснювати калібрування.

рка точності вимірювання відстані Точність вимірювального інструменту можна перевірити таким чином: – Виберіть ділянку довжиною прибл. 3 – 10 м (напр., ширина приміщення, дверний проріз), розмір якої Вам добре відомий. Вимірювання має здійснюватися за сприятливих умов, тобто ділянка має знаходиться в приміщенні і цільова поверхня вимірювання має бути рі вною і добре віддзеркалювати. – Промірте ділянку 10 разів поспіль. Відхилення окремих значень вимірювань від середнього значення за сприятливих умов не повинно перевищувати ±4 мм на всій ділянці. Запротоколюйте вимірювання, щоб у майбутньому можна було порівняти

Робота зі штативом (приладдя) Штатив особливо необхідний п ри роботах на великій відстані. Надіньте вимірювальний прилад різьбою 1/4" 13 на швидкозмінну пластину штатива 19 або звичайного фотоштатива. Прикрутіть його фіксуючим гвинтом на швидкоз- мінній пластині. Натисканням на кнопку 4 задайте базову площину для вимірювань із штативом (базова площина: різьба). CAL OBJ_BUCH-2450-004.book Page 352 Thursday, November 26, 2015 10:46 AMУкраїнська | 353 Bosch Power Tools 1 609 92A 1RR | (26.11.15) Повідомлення про помилки Якщо виконати вимірювання правильно неможливо, на дисплеї відображається повідомлення про помилку «Error». Вимкніть і знову ввімкніть вимірювальний інструмент, потім почніть вимірювання наново. Вимірювальний інструмент відстежує правильність роботи при кожному вимірюванні. При виявленні неполадки на дисплеї

ться лише символ, що стоїть поруч, і вимірювальний інструмент вимикається. У цьому випадку передайте свій вимірювальний прилад через магазин в сервісну майстерню Bosch. Технічне обслуговування і сервіс Технічне обслуговування і очищення Завжди тримайте вимірювальний прилад в чистоті. Не занурюйте вимірювальний прилад у воду або інші рідини. Витирайте забруднення вологою м’якою ганчіркою. Не користуйтеся мийними засобами і розчинниками. Добре доглядайте за прийомною лінзою 14, як начебто це були окуляри або лінза фотоапарата. Надсилайте вимірювальний прилад на ремонт в захисній сумці 16. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазна
