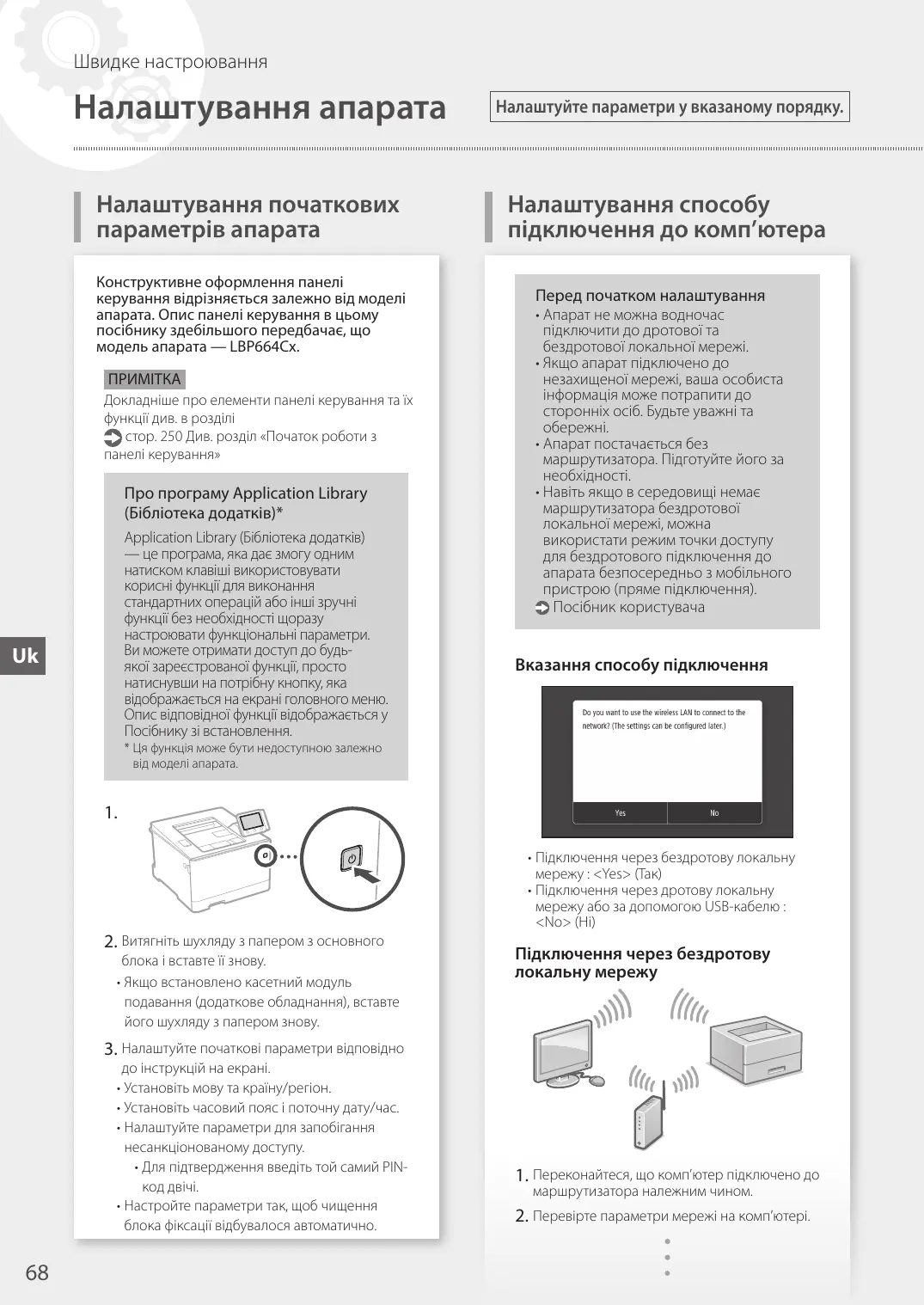

Швидке настроювання Налаштування апарата Налаштування початкових параметрів апарата Конструктивне оформлення панелі керування відрізняється залежно від моделі апарата. Опис панелі керування в цьому посібнику здебільшого передбачає, що модель апарата — LBP664Cx. Докладніше про елементи панелі керування та їх функції див. в розділі стор. 250 Див. розділ «Початок роботи з панелі керування» Про програму Application Library (Бібліотека додатків)* Application Library (Бібліотека додатків) — це програма, яка дає змогу одним натиском клавіші використовувати корисні функції для виконання стандартних операцій або інші зручні функції без необхідності щоразу настроювати функціональні параметри. Ви можете отримати доступ до будьякої зареєстрованої функції, просто натиснувши на потрібну кнопку, яка відображається на екрані головного меню. Опис відповідної функції відображається у Посібнику зі встановлення.

Налаштуйте параметри у вказаному порядку. Налаштування способу підключення до комп’ютера Перед початком налаштування

• Апарат не можна водночас підключити до дротової та бездротової локальної мережі.
• Якщо апарат підключено до незахищеної мережі, ваша особиста інформація може потрапити до сторонніх осіб. Будьте уважні та

• Апарат постачається без маршрутизатора. Підготуйте його за необхідності.
• Навіть якщо в середовищі немає маршрутизатора бездротової локальної мережі, можна використати режим точки доступу для бездротового підключення до апарата безпосередньо з мобільного пристрою (пряме підключення). Посібник користувача Вказання способу підключення

• Ця функція може бути недоступною залежно від моделі апарата.

2. Витягніть шухляду з папером з основного

блока і вставте її знову.

• Якщо встановлено касетний модуль подавання (додаткове обладнання), вставте його шухляду з папером знову.

• Підключення через бездротову локальну мережу : <Yes> (Так)
• Підключення через дротову локальну мережу або за допомогою USB-кабелю : <No> (Ні) Підключення через бездротову локальну мережу

3. Налаштуйте початкові параметри відповідно

до інструкцій на екрані.

• Установіть мову та країну/регіон.
• Установіть часовий пояс і поточну дату/час.
• Налаштуйте параметри для запобігання несанкціонованому доступу.
• Для підтвердження введіть той самий PINкод двічі.
• Настройте параметри так, щоб чищення блока фіксації відбувалося автоматично.

1. Переконайтеся, що комп’ютер підключено до

маршрутизатора належним чином.

2. Перевірте параметри мережі на комп’ютері.

Швидке настроювання Додаткову інформацію див. в розділі «Настроювання за допомогою Посібника з настроювання» у Посібнику користувача

3. Запишіть SSID та ключ мережі.

• Перевірте етикетку на маршрутизаторі. Посібник користувача
• Процедура настроювання буде простішою, якщо на маршрутизаторі є позначка WPS. Посібник користувача

4. Налаштуйте точку доступу та ключ мережі

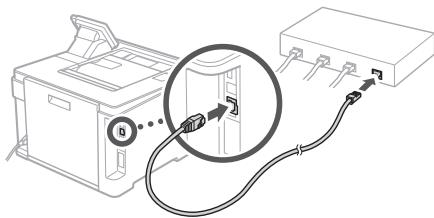

відповідно до інструкцій на екрані, наведених нижче. Підключення через дротову локальну

Кабель LAN не постачається разом з апаратом. Підготуйте його за необхідності.

1. Переконайтеся, що комп’ютер підключено до

маршрутизатора належним чином.

2. Перевірте параметри мережі на комп’ютері.

3. Підключіть кабель LAN.

1. Виберіть пункт <OK>.

2. Виберіть <SSID Settings> (Параметри

3. Виберіть <Select Access Point> (Вибір

4. Виберіть точку доступу (SSID) і виберіть

5. Введіть ключ WEP (ключ мережі) і виберіть

<Apply> (Застосувати).

6. Виберіть пункт <Yes> (Так).

• Зачекайте, доки не з'явиться повідомлення <Connected.> (Підключено).

7. Виберіть <Close> (Закрити).

• IP-адреса буде автоматично налаштована через кілька хвилин.

5. Установіть драйвер і програмне

• Після підключення кабелю зачекайте кілька хвилин (доки не буде автоматично налаштовано IP-адресу).
• Якщо на комп’ютері настроєно статичну IPадресу, введіть IP-адресу апарата вручну.

4. Установіть драйвер і програмне

забезпечення. стор. 70 Див. розділ «Установка програмного забезпечення» Тепер ви завершили налаштування початкових параметрів. забезпечення. стор. 70 Див. розділ «Установка програмного забезпечення» Тепер ви завершили налаштування початкових параметрів.

Швидке настроювання Налаштування апарата Підключення через USB

• Кабель USB не постачається разом з апаратом. За необхідності приготуйте кабель.
• Перевірте, чи на USB-кабелі є наведена нижче позначка.
• Не підключайте USB-кабель до встановлення драйверів. Якщо ви зробили це, відключіть USB-кабель від комп’ютера, закрийте діалогове вікно та виконайте наведену далі процедуру з кроку 1.

1. Установіть драйвер і програмне

забезпечення. стор. 70 Див. розділ «Установка програмного забезпечення»

• Коли відобразиться екран з інструкціями щодо підключення USB-кабелю до апарата, зніміть заглушку, яка закриває порт USB. Установка програмного забезпечення
• Описана тут процедура застосовується, тільки якщо комп’ютер працює під керуванням ОС Windows. Докладніше про процедуру встановлення програмного забезпечення див. в посібнику зі встановлення драйвера.
• Для встановлення програмного забезпечення на комп’ютері, який працює під керуванням macOS, див. посібник зі встановлення

• Ваш апарат може постачатися без драйверів для macOS залежно від часу його придбання. Нові драйвери розміщуються на веб-сайті Canon. Таким чином ви можете завантажити останню версію драйвера.

Тепер ви завершили налаштування початкових параметрів.

Якщо екран не відображається належним чином, повторно вставте CD-ROM/DVDROM-диск у дисковод або виконайте пошук «D:\MInst.exe» у системі Windows (у цьому описі «D:» є іменем диска CD-ROM/ DVD-ROM).

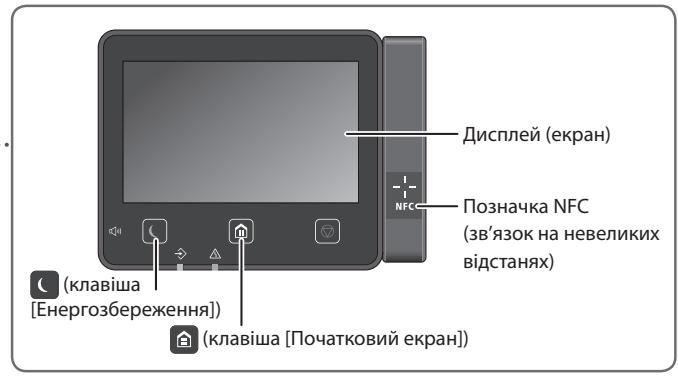

Швидка експлуатація Початок роботи з панелі керування Конструктивне оформлення панелі керування відрізняється залежно від моделі апарата. Опис панелі керування в цьому посібнику здебільшого передбачає, що модель апарата — LBP664Cx. Апарат (LBP664Cx) Панель керування Дисплей (екран) Позначка NFC (зв’язок на невеликих

[Енергозбереження]) (клавіша [Початковий екран])

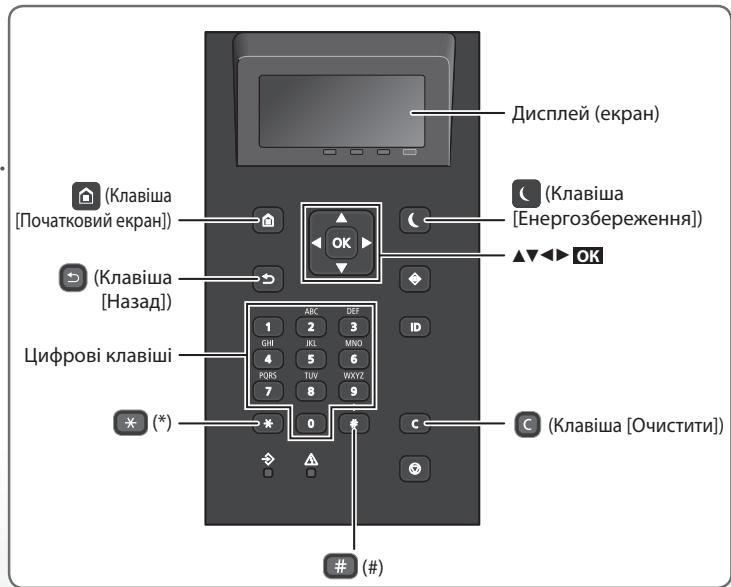

Апарат (LBP663Cdw) Панель керування Дисплей (екран)

Швидка експлуатація Робота з меню Вибір пунктів або переміщення курсора між пунктами меню Виділіть пункт за допомогою клавіші [▲] або [▼]. Натисніть клавішу ОК або [►], щоб перейти до наступного підпункту. Натисніть клавішу [◄], щоб перейти до попереднього підпункту. Настроювання підтвердження Натисніть кнопку ОК . Однак якщо на дисплеї з’являється повідомлення <Apply> (Застосувати), виберіть <Apply> (Застосувати), потім натисніть кнопку [ОК] ОК . Спосіб вводу тексту Зміна режиму вводу Режим вводу: <A> Щоб змінити режим вводу, натисніть кнопку Режим вводу <A>

Режим вводу: <а> Режим вводу: <12>

Доступний текст Великі літери алфавіту та знаки <a> Малі літери алфавіту та знаки <12>

Введення тексту, знаків і цифр Вводьте текст за допомогою цифрових клавіш або

Переміщення курсору (введення пробілу) Для переміщення курсора натискайте клавішу [◄] або [►]. Щоб ввести пробіл, перемістіть курсор на кінець слова та натисніть клавішу [►]. Видалення символів Натисніть клавішу . Якщо натиснути й утримувати клавішу , усі символи буде видалено. ABC abc

1. Відкрийте документ для друку та виберіть функцію друку

2. Виберіть драйвер принтера для апарата, а потім виберіть пункт

[Настроювання] або [Властивості].

3. Укажіть формат паперу.

4. Укажіть джерело й тип паперу.

5. За необхідності вкажіть параметри друку.

6. Натисніть кнопку [ОК].

7. Натисніть кнопку [Друк] або [ОК].

Корисні параметри друку ■ 2-сторонній друк ■ Кількість сторінок на 1 аркуші ■ Друк брошур Додаткову інформацію див. в розділі «Друк» у Посібнику користувача

Швидка експлуатація Завантаження паперу Завантаження у лоток для

Додаткову інформацію див. в розділі «Завантаження паперу» у Посібнику користувача Завантаження в універсальний лоток

Витягніть лоток для паперу.

До цієї позначки До цієї позначки

Вставте лоток для паперу в апарат. Якщо завантажується інший розмір або тип паперу, ніж раніше, обов’язково змініть

Натисніть клавішу і виберіть <Paper Settings> (Параметри паперу). Вкажіть розмір і тип паперу відповідно до інструкцій на екрані.

Вкажіть розмір і тип паперу відповідно до інструкцій на екрані. Швидка експлуатація У разі виникнення проблеми Апарат не працює Додаткову інформацію див. в розділі «Усунення неполадок» у Посібнику користувача Застрягання паперу Перевірте наступне. Усуньте застрягання паперу відповідно до інструкцій на екрані.

• Чи увімкнено живлення?
• Чи виведено апарат з режиму сну? Якщо дисплей та індикатор натисніть перемикач живлення. не світяться, Заміна картриджа із тонером
• Чи правильно підключено шнур живлення?

Замініть картридж із тонером відповідно до інструкцій на екрані. Номер моделі картриджа із тонером на Якщо проблема залишається, див. Посібник користувача.

Важливі інструкції з техніки безпеки У цьому посібнику описано лише попередження та застереження щодо установки та електроживлення. Обов’язково прочитайте розділ «Важливі інструкції з техніки безпеки», описаний також у Посібнику користувача.

• Не вставляйте та не виймайте штепсель із розетки

ПОПЕРЕДЖЕННЯ Позначає попередження стосовно операцій, які можуть призвести до травмування в разі їх неправильного виконання. З метою безпечного використання апарата завжди зважайте на ці попередження.

Позначає застереження стосовно операцій, які можуть призвести до травмування в разі їх неправильного виконання. З метою безпечного використання апарата завжди зважайте на ці застереження.

Позначає додаткові вимоги та обмеження. Уважно прочитайте ці положення для забезпечення правильної роботи апарата та уникнення його несправності або пошкодження майна. Установлення Для безпечного та зручного використання апарата уважно ознайомтесь із застереженнями нижче та встановіть апарат у відповідному місці. ПОПЕРЕДЖЕННЯ Не встановлюйте апарат у місці, де його робота може призвести до пожежі або враження електричним струмом, зокрема:

• у місці, де блокуються вентиляційні отвори (надто близько до стін, ліжок, диванів, килимів та інших подібних предметів);
• у вологих або запилених місцях;
• у місці, куди потрапляє пряме сонячне проміння, або надворі;
• у місцях із високою температурою;
• поруч із відкритим вогнем;
• поруч із алкоголем, розчинниками чи іншими легкозаймистими речовинами.

• Не підключайте до цього апарата нерекомендовані кабелі. Це може призвести до пожежі або ураження електричним струмом.
• Не кладіть на апарат намиста, інші металеві предмети або місткості з рідиною. Контакт сторонніх речовин з електричними деталями всередині апарата може призвести до пожежі або ураження електричним струмом.
• Якщо в апарат потрапила стороння речовина, вийміть штепсель шнура живлення з розетки мережі змінного струму та зверніться до місцевого вповноваженого дилера Canon.

Не встановлюйте апарат у зазначених нижче місцях Апарат може впасти або перекинутися, спричинивши травмування, якщо його встановити:

• на нестійкій поверхні;
• у місці під дією сильних вібрацій. Інші застереження
• Під час перенесення цього апарата дотримуйтеся інструкцій у цьому посібнику. У разі неналежного перенесення апарат може впасти і призвести до травмування.
• Під час встановлення цього апарата будьте обережні, щоб не защемити руки між апаратом та підлогою або стінами. Це може призвести до травмування. Не встановлюйте апарат у погано провітрюваних приміщеннях Під час звичайного використання цей апарат виділяє незначну кількість озону й інших речовин. Ці речовини безпечні для здоров’я. Проте викиди цих речовин може бути особливо помітно під час тривалого використання апарата або його експлуатації в погано провітрюваних приміщеннях. Щоб забезпечити зручне робоче середовище, рекомендовано належним чином провітрювати приміщення, де встановлено апарат. Також слід уникати місць, де на людей може поширюватися дія речовин, які виділяє апарат. Джерело живлення ПОПЕРЕДЖЕННЯ

• Використовуйте лише те джерело живлення, напруга якого

відповідає вказаним вимогам. Якщо цього не зробити, може статися пожежа або ураження електричним струмом. Апарат має бути підключено за допомогою наданого шнура живлення до роз’єму заземленої розетки. Не використовуйте інші шнури замість шнура живлення з комплекту поставки, оскільки це може призвести до пожежі чи ураження електричним струмом. Наданий шнур живлення призначено для використання з цим апаратом. Не приєднуйте шнур живлення до інших пристроїв. Не модифікуйте, не тягніть, сильно не згинайте шнур живлення та не виконуйте з ним будь-які інші дії, які можуть його пошкодити. Не ставте на шнур живлення важкі предмети. Пошкодження шнура живлення може призвести до пожежі або ураження електричним струмом.

мокрими руками, оскільки це може призвести до ураження електричним струмом. Не використовуйте з цим апаратом шнуриподовжувачі чи розгалужувачі живлення з кількома розетками. Це може призвести до пожежі або ураження електричним струмом. Не зав’язуйте шнур живлення у вузол, оскільки це може призвести до пожежі чи ураження електричним струмом. Повністю вставляйте штепсель шнура живлення в розетку мережі змінного струму. Якщо цього не зробити, може статися пожежа або ураження електричним струмом. Під час грози повністю виймайте штепсель шнура живлення з розетки. Якщо цього не зробити, може статися пожежа, ураження електричним струмом або пошкодження апарата. Переконайтеся, що джерело живлення апарата безпечне та має стабільну напругу. Тримайте шнур живлення подалі від джерела тепла; якщо цією вимогою знехтувати, це може призвести до розплавлення ізоляційного покриття шнура, що може стати причиною пожежі чи ураження електричним струмом. Запобігайте наведеним нижче ситуаціям. Якщо до з'єднувальної частини шнура живлення застосувати надмірне зусилля, це може обумовити пошкодження шнура живлення або проводи всередині апарата можуть роз'єднатися. Це може призвести до пожежі.

• Часте приєднання та від’єднання шнура живлення.
• Перечіплювання через шнур живлення.
• Згинання шнура живлення поблизу з’єднувальної частини та тривалий тиск на розетку або з’єднувальну частину.
• Застосування надмірної сили до штепселя шнура

Установлюйте цей апарат поблизу електричної розетки, залишаючи достатній обсяг вільного простору, щоб за потреби швидко вийняти штепсель шнура живлення з розетки.

Захищеність лазерних пристроїв Згідно зі стандартами IEC60825-1:2014 і EN60825-1:2014 цей виріб зазначено як лазерний виріб класу 1.

APARELHO A LASER DE CLASSE 1

LUOKAN 1 LASER-TUOTE LASERPRODUKT KLASS 1 Лазерний промінь може завдати шкоди людському організму. Оскільки випромінювання всередині виробу повністю поглинається захисним корпусом та зовнішнім покриттям, лазерний промінь не може проникнути назовні під час будь-якої стадії роботи. Прочитайте наведені нижче примітки й інструкції з техніки безпеки.

• Ніколи не відкривайте панелі, якщо це не вказано в посібниках до цього апарата.
• Якщо лазерний промінь вийде назовні й потрапить в очі, його дія може пошкодити зір.
• Використання органів керування, регуляторів або виконання операцій, не описаних у цьому посібнику, може призвести до небезпечного лазерного опромінення. Застереження щодо правил безпеки під час роботи з лазером Символи, пов’язані з технікою безпеки Перемикач живлення: положення "Увімк." Перемикач живлення: положення "Вимк." Перемикач живлення: положення "Режим очікування" Кнопковий перемикач

Захисна клема заземлення Небезпечна напруга всередині. Не відкривайте кришки, якщо на це не було вказівок. УВАГА! Гаряча поверхня. Не торкатися. Обладнання класу II Рухомі частини: тримайте частини тіла подалі від УВАГА! Можливе ураження електричним струмом. Вийміть усі штепселі з розетки. Гострі краї. Тримайте частини тіла подалі від них.

Відмова від зобов’язань

• Інформація у цьому документі може змінюватися без попереднього повідомлення.
• КОМПАНІЯ CANON INC. НЕ НАДАЄ ЖОДНИХ ГАРАНТІЙ ЩОДО ЦЬОГО ВИРОБУ (ПРЯМИХ ЧИ НЕПРЯМИХ), ОКРІМ ТИХ, ПРО ЯКІ ЙДЕТЬСЯ В ЦЬОМУ ДОКУМЕНТІ, ЗОКРЕМА, АЛЕ НЕ ВИКЛЮЧНО, ГАРАНТІЙ ЩОДО ПРИДАТНОСТІ ДЛЯ ПРОДАЖУ, ТОВАРНОГО СТАНУ, ПРИДАТНОСТІ ДЛЯ ВИКОРИСТАННЯ З КОНКРЕТНОЮ МЕТОЮ АБО ГАРАНТІЇ ЩОДО ВІДСУТНОСТІ ПОРУШЕННЯ ПРАВ. КОМПАНІЯ CANON INC. НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ЗА ЖОДНІ ПРЯМІ, ПОБІЧНІ АБО ОПОСЕРЕДКОВАНІ ЗБИТКИ, А ТАКОЖ ВТРАТИ ЧИ ВИТРАТИ, ПОВ’ЯЗАНІ З ВИКОРИСТАННЯМ ЦЬОГО ВИРОБУ. Ілюстрації та зображення екрана, використані в цьому посібнику Приклади ілюстрацій та зображень екрана, що використовуються в цьому посібнику, відповідають моделі LBP664Cx, якщо не зазначено інше. Торговельні марки Mac є торговельною маркою компанії Apple Inc. Microsoft, Windows, Windows Vista, Windows Server, Internet Explorer, Excel і PowerPoint є зареєстрованими торговельними марками або торговельними марками корпорації Майкрософт у Сполучених Штатах та/або в інших країнах. Зазначені в цьому документі інші назви продуктів і компаній є торговими марками відповідних власників.

Програмне забезпечення сторонніх виробників Цей виріб Canon («ВИРІБ») включає модулі програмного забезпечення сторонніх розробників. Використання та розповсюдження цих модулів програмного забезпечення, зокрема будь-яких оновлень таких модулів програмного забезпечення (разом «ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ»), визначається умовами, наведеними в пунктах з (1) по (9) нижче. (1) Ви погоджуєтеся дотримуватися всіх чинних законів щодо контролю за експортом, обмежень і норм країн, на території яких ВИРІБ із ПРОГРАМНИМ ЗАБЕЗПЕЧЕННЯМ відвантажується, перевозиться або експортується до іншої країни. (2) Власники прав на ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ в усіх відношеннях зберігають права майнової та інтелектуальної власності на ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ. Власники прав не надають жодних ліцензій або прав, висловлених безпосередньо або опосередковано, на жодну інтелектуальну власність на ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ, окрім тих, про які відкрито йдеться у цьому документі. (3) ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ можна використовувати лише з ВИРОБОМ. (4) ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ забороняється відчужувати, надавати на нього субліцензії, продавати, поширювати або передавати стороннім особам без попередньої письмової згоди власників прав на ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ. (5) Незважаючи на зазначене вище, ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ можна передавати, лише коли (a) усі права на ВИРІБ і всі права та зобов’язання передаються правонаступнику, і (б) зазначений вище правонаступник згоден прийняти такі зобов’язання. (6) Не дозволяється здійснювати декомпіляцію, реконструювання, дезасемблювання або іншим чином скорочувати код ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ до форми, у якій його може прочитати людина. (7) Не дозволяється змінювати, адаптувати, перекладати, здавати в оренду чи прокат або позичати ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ, або створювати похідні твори, що базуються на ПРОГРАМНОМУ ЗАБЕЗПЕЧЕННІ. (8) Не дозволяється переносити або робити окремі копії ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ (9) Ліцензія не розповсюджується на частину ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ, доступну для прочитання людиною (вихідний код). Незважаючи на пункти (1)–(9) вище, ВИРІБ включає модулі програмного забезпечення сторонніх розробників, які супроводжуються умовами інших ліцензій, і використання цих модулів програмного забезпечення регулюється цими умовами інших ліцензій. Умови інших ліцензій щодо використання модулів програмного забезпечення сторонніх розробників описані в Додатку до Посібника відповідного ВИРОБУ. Цей Посібник доступний на веб-сайті http://canon.com/oip-manual. Використовуючи цей ВИРІБ, ви погоджуєтеся з усіма застосовними умовами ліцензії. Якщо ви не погоджуєтеся з цими умовами ліцензії, зверніться до свого представника служби технічного обслуговування. V_180517
