Ürün Tipi	Husqvarna Li-ion piller için şarj cihazı
Marka	Husqvarna
Model (şarj cihazı)	40-C80 / QC250
Uyumlu pil modelleri	BLi10, BLi20, BLi30
Giriş voltajı	100–240 V
Frekans	50–60 Hz
Çıkış voltajı	36 V
Çıkış gücü	80 W (model 40-C80) / 250 W (QC250)
Pil türü	Li-ion 36 V
LED gösterge	Evet, şarj durumu ve uyarılar için
Koruma	Aşırı ısınmaya, aşırı şarja ve kısa devrelere karşı
Çalışma sıcaklığı (şarj cihazı)	5 °C ila 40 °C
Çalışma sıcaklığı (pil)	−10 °C ila 40 °C
Ağırlık (tahmini)	Yaklaşık 0,5 kg
Boyutlar (tahmini)	Yaklaşık 15 x 8 x 5 cm
Ana özellikler	Hızlı şarj, durum göstergesi, Husqvarna Connect uyumluluğu
Bakım ve temizlik	Terminalleri kuru bir bezle temizleyin, kuru tutun
Güvenlik talimatları	Suda bırakmayın, hasarlı pil kullanmayın, çocuklardan uzak tutun
Genel bilgiler	Yalnızca 40-C80 veya QC250 şarj cihazlarıyla kullanın; yazılım kodlu pil

Sık sorulan sorular - BLi30 HUSQVARNA

Husqvarna BLi30 pili nasıl şarj edilir?

Şarj cihazını bir prize takın (100-240 V). Pili şarj cihazına yerleştirin. Şarj LED'i yanar. Pil tamamen şarj olduğunda (tüm göstergeler yanar), pili şarj cihazından çıkarın. Şarj cihazını kablodan değil, fişten çekerek çıkarın.

Pil üzerindeki LED'ler ne anlama geliyor?

BLi30 pilin 4 LED'i vardır: 4'ü yanıyorsa %76-100, 3'ü yanıyorsa %51-75, 2'si yanıyorsa %26-50, 1'i yanıyorsa %6-25, 1'i yanıp sönüyorsa %0-5. Uyarı LED'i, aşırı sıcak/soğuk veya pil boş olduğunda yanıp söner.

Şarj için ideal sıcaklık nedir?

Şarj cihazı 5 °C ile 40 °C arasında kullanılmalıdır. Pil sıcaklığı 50 °C'yi aşarsa şarj olmaz. Pili -10 °C ile 40 °C arasında kullanın.

Pili sürekli olarak şarj cihazında bırakabilir miyim?

Hayır, pil tamamen şarj olduğunda pili şarj cihazından çıkarın. Bozulma riskini önlemek için şarj cihazında saklamayın.

Pil ve şarj cihazı nasıl temizlenir?

Terminalleri temiz ve kuru bir bezle temizleyin. Pili ve şarj cihazını temiz ve kuru tutun. Suya veya yağmura maruz bırakmayın.

Pilin uyarı LED'i yanıp sönerse ne yapmalıyım?

Bu bir sıcaklık farkını gösterir: pil çok soğuk veya çok sıcak. Soğumaya bırakın veya oda sıcaklığına (5-40 °C) ısıtın. LED sürekli yanıyorsa, kalıcı bir hatadır; satıcınızla iletişime geçin.

Pil ve şarj cihazı uzun süre için nasıl saklanır?

Pili üründen ve şarj cihazından çıkarın. %30 ile %50 arasında şarj edin. Dondan, nemden ve güneşten koruyarak 5 °C ile 25 °C arasında saklayın. Şarj cihazını kuru ve kapalı bir yerde 5 °C ile 45 °C arasında muhafaza edin.

Hangi Husqvarna piller bu şarj cihazıyla uyumludur?

Bu şarj cihazı (40-C80 veya QC250), orijinal Husqvarna BLi10, BLi20 ve BLi30 pilleriyle (36 V Li-ion) uyumludur. Başka piller kullanmayın.

Pil ve şarj cihazı nasıl imha edilir?

Ev çöplerine atmayın. Elektrikli ve elektronik ekipmanlar için bir toplama noktasına (mağaza, atık toplama merkezi) bırakın. Yerel yönetmeliklere uyun.

Şarj cihazı veya pil arızalanırsa ne yapmalıyım?

Kılavuzdaki sorun giderme rehberine bakın: sıcaklığı, terminallerin temizliğini ve şarj durumunu kontrol edin. Sorun devam ederse, yetkili bir Husqvarna servis atölyesine başvurun. Kendiniz tamir etmeye çalışmayın.

KULLANIM KILAVUZU BLi30 HUSQVARNA

TR Kullanım kılavuzu 181-186

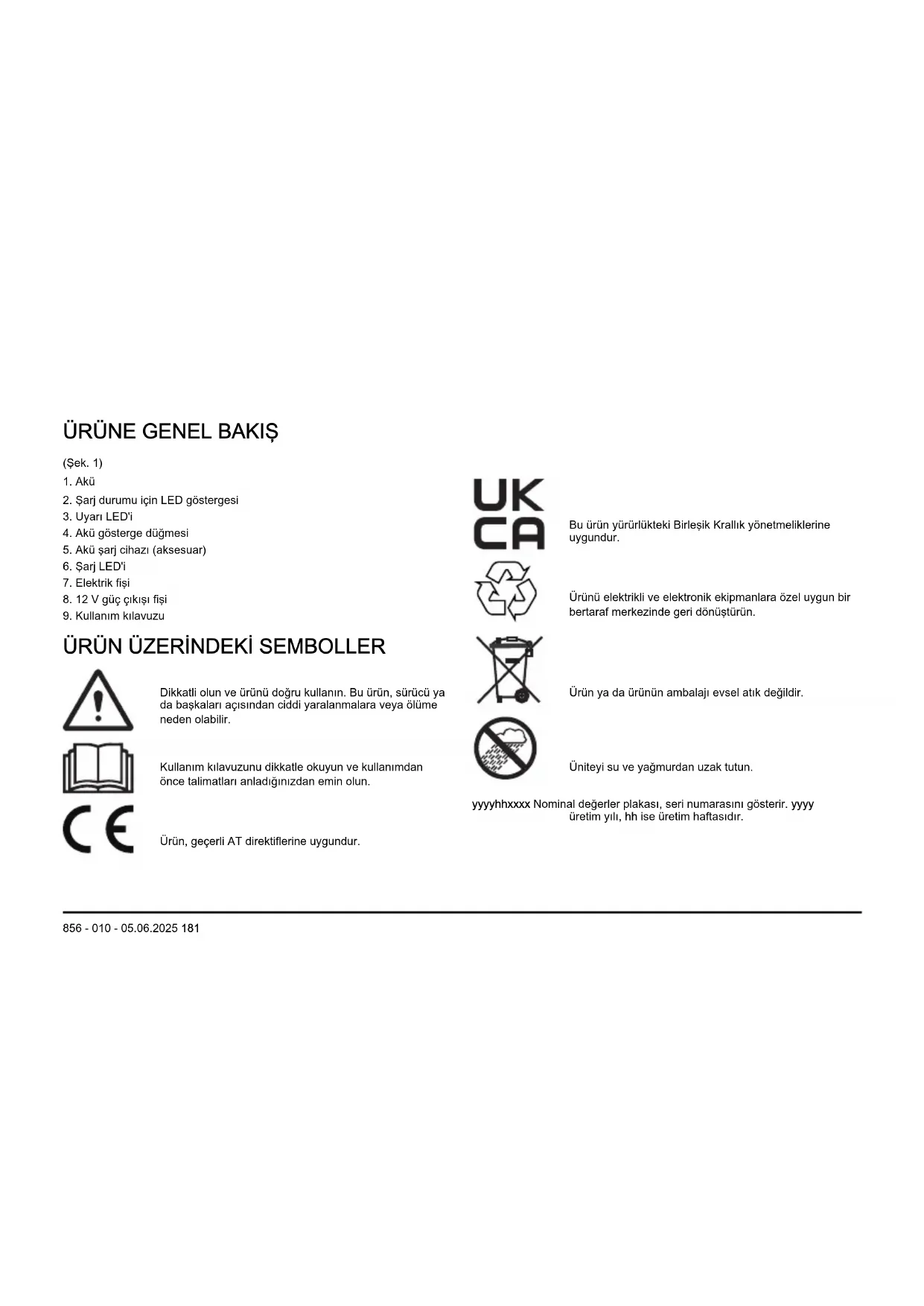

1. Akü
2. Şarj durumu için LED göstergesi
3. Uyarı LED'i
4. Akü gösterge düğmesi
5. Akü şarj cihazı (aksesuar)
6. Şarj LED'i
7. Elektrik fisi
8. 12 V güç çıkışı fisi
9. Kullanım kılavuzu

Dikkatli olun ve ürünü doğru kullanın. Bu ürün, sürücü ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.

Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun.

Ürün, geçerli AT direktiflerine uygundur.

Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur.

Ürünü elektrikli ve elektronik ekipmanlara özel uygun bir bertaraf merkezinde geri dönüştürün.

Ürün ya da ürünün ambalajı evsel atık değildir.

Üniteyi su ve yağmurdan uzak tutun.

yyyyhhxxxx Nominal değerler plakası, seri numarasını gösterir. yyyy üretim yılı, hh ise üretim haftasıdır.

Not: Ürünün üzerindeki diğer semboller/etiketler, bazı ticari alanların sertifikalandırma gereklilikleri ile ilgilidir.

Üründe oluşabilecek hasarlar

Aşağıdaki durumlarda ürünümüzde oluşabilecek hasarlardan sorumlu olmayız:

• ürünün hatalı bir şekilde onarılması,
• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,
• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,
• ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi.

Destek

Ürünle ilgili destek almak amacıyla talimatlara ve sorun giderme kılavuzlarına erişmek veya Husqvarna Self-Service ve Ürün Asistanını (pazarınızda mevcutsa) kullanmak için öğesindeki Destek bölümüne gidin. Ürün hakkında daha fazla destek için Husqvarna servis bayinizle görüşün.

GÜVENLİK TANIMLARI

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır.

ÖNEMLİ GÜVENLİK TALİMATLARI

UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

Not: Tüm uyarı ve talimatları saklayın.

• Husqvarna orijinal akülerini şarj etmek için sadece 40-C80, veya QC250 akü şarj cihazlarını kullanın. Aküler yazılım şifresine sahiptir.
• İlgili Husqvarna ürünleri için güç kaynağı olarak yalnızca BLi10, BLi20, BLi30 akülerini kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.
• Aküyü parçalarına ayırmaya veya onarmaya çalışmayın. Tüm onarım işlemleri yalnızca yetkili bayi tarafından yapılmalıdır.
• Aküyü güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü yanıklara ve/veya kimyasal yanıklara neden olabilir.
• Hasarlı aküleri veya akü şarj cihazlarını kullanmayın.
• Aküyü mekanik darbelere maruz bırakmayın.

• Aküyü kullanana kadar ambalajından çıkarmayın.

• Akü asidinin cildinize temas etmesine izin vermeyin. Akü asidi ciltte yaralanmaya, aşınmaya ve yanıklara neden olur. Akü asidi gözünüze kaçarsa gözlerinizi ovalamak yerine en az 15 dakika gözlerinizi suyla yıkayın. Akü asidi cildinize temas ederse cildinizi bol miktarda su ve sabunla yıkamanız gerekir. Tıbbi yardım alın.

• Aküyü çocuklardan uzakta tutun.
• Aküyü temiz ve kuru tutun.
• Akü terminalleri kirlenirse temiz ve kuru bir bezle silin.
• Tamamen dolduğunda aküyü şarj cihazında bırakmayın.
• Kullanmadığınız zamanlarda ve taşıma sırasında aküyü üründen çıkarın.
• Aküleri çivi, vida veya mücevherat gibi metal nesnelerden uzak bir yerde saklayın.

ÇALIŞMA

• Akü ilk kullanımdan önce şarj edilmelidir. Her zaman Husqvarna 40-C80 veya QC250 akü şarj cihazını kullanın.
• Aküyü yalnızca ortam sıcaklığı -10°C (14°F) ile 40°C (104°F) arasındayken kullanın.
• Akü şarj cihazını yalnızca ortam sıcaklığı 5°C (41°F) ile 40°C (104°F) arasındayken kullanın.
• Akü sıcaklığı 50°C'nin (122°F) üzerindeyse akü şarj olmaz.
• Akünün şarj durumu hakkında bilgi almak için akü gösterge düğmesine basın.

Aküyü şarj etme

DİKKAT: Akünün, akü şarj cihazının ve akü üzerindeki terminallerin temiz ve kuru olduğundan emin olun. Akü kirliyse veya ıslaksa aküyü akü şarj cihazına koymayın.

1. Akü şarj cihazını bir güç çıkışına takın. Şarj LED'i 1 kez yanıp söner.

DİKKAT: Pil şarj cihazını sadece nominal değerler plakasında belirtilen voltaj ve frekansa sahip bir güç çıkışına bağlayın.

1. Aküyü akü şarj cihazına bağlayın. Şarj LED'i yanar.
2. Akü tamamen dolduğunda aküyü şarj cihazından çıkarın. Akü durumu için akü gösterge düğmesine basın. LED göstergeler yandığında akü tamamen şarj olmuştur.
3. Akü şarj cihazının güç çıkışıyla bağlantısını kesmek için elektrik fişini çekin. Güç kablosunu çekmeyin.

Akü LED göstergesi

Ekranda, şarj durumu ve aküyle ilgili sorun olup olmadığı gösterilir.

LED göstergesi Akü durumu (şarj durumu)
	BLi10, BLi20 BLi30
4 LED ışığı yanar Geçerli değil Akü %76 - %100 doludur.
3 LED ışığı yanar Akü %76 - %100 doludur. Akü %51 - %75 doludur.
2 LED ışığı yanar Akü %51 - %75 doludur. Akü %26 - %50 doludur.
1 LED ışığı yanar Akü %26 - %50 doludur. Akü %6 - %25 doludur.
1 LED ışığı yanıp söner Akü %0 - %25 doludur. Akü %0 - %5 doludur.

Husqvarna Connect

Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar.

• Ayrıntılı ürün bilgileri.
• Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin.

2. Husqvarna Connect uygulamasında kaydolun.

3. Ürünü bağlamak ve kaydettirmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

Not: Husqvarna Connectuygulaması tüm pazarlarda indirilemez. Daha fazla bilgi için lütfen servis bayinizle görüşün.

SORUN GİDERME

Durum Olası arızalar Olası prosedür
Akü uyarı LED'i yanıp söner. Sıcaklık sapması. Akü kullanmak için fazla soğuk ya da fazla sıcakır.		Akünün soğumasını bekleyin veya ısınması için kapalı mekana taşıyın. Akü doğru sıcaklığa geldiğinde tekrar kullanılabilir. Akü sıcaklığı 50^' nin (122^) üzerindeyse akü şarj olmaz.
		Aküyü -10^ ( 14^ ) ile 40^ ( 104^ ) arasındaki ortam sıcaklıklarında kullanın.
		Akü şarj cihazını 5^ ( 41^ ) ile 40^ ( 104^ ) arasındaki ortam sıcaklık-larında kullanın.
		Akü boştur. Aküyü şarj edin.
Akü uyarı LED'i yanar. Kalıcı akü hatası.	Bayinize başvurun.

Taşıma ve depolama

• Ürün ile birlikte verilen Lityum İyon aküler, Tehlikeli Maddeler Yönetmeliklerinin gereksinimlerini karşılamaktadır.
• Üçüncü taraflar ve aracı nakliye şirketleri de dahil olmak üzere, ticari amaçlı taşıma işlemlerinde ambalaj ve etiketler üzerindeki özel gereksinimlere uyun.
• Ürünü göndermeden önce tehlikeli maddeler konusunda özel eğitim almış bir kişiyle görüşün. Yürürlükteki tüm ulusal yönetmeliklere uyun.

• Aküyü bir ambalaja yerleştireceğiniz zaman açık kontakları bantlayın. Aküyü ambalaj içine hareket etmesini engelleyecek şekilde sıkıca yerleştirin.

• Depolama veya taşıma için aküyü çıkarın.

• Aküyü ve akü şarj cihazını nem ve don olmayan kuru bir yerde saklayın.
• Aküyü statik elektriğin oluşabileceği yerlerde saklamayın. Aküyü metal bir kutuda tutmayın.
• Aküyü, sıcaklığı 5°C/41°F ile 25°C/77°F arasında olan ve doğrudan güneş ışığı almayan bir yerde tutun.
• Akü şarj cihazını, sıcaklığın 5°C / 41°F ile 45°C / 113°F arasında olduğu ve doğrudan güneş ışığı almayan bir yerde depolayın.
• Akü şarj cihazını yalnızca ortam sıcaklığı 5°C/41°F ile 40°C/104°F arasındayken kullanın.

• Uzun süreli depolamadan önce aküyü %30-%50 arasındaki bir seviyeye kadar şarj edin.

• Akü şarj cihazını, kapalı ve kuru bir alanda saklayın.

• Depolama sırasında aküyü akü şarj cihazından uzakta tutun. Çocukların ve diğer izinsiz kişilerin ekipmana dokunmasına izin vermeyin. Ekipmanı kilitleyebileceğiniz bir yerde tutun.
• Uzun süreli depolamadan önce ürünü temizleyin ve ürüne eksiksiz bir bakım yapın.
• Taşıma ve depolama sırasında yaralanmaları veya ürünün hasar görmesini önlemek için taşıma siperliğini kullanın.
• Taşıma sırasında ürünü güvenli bir şekilde sabitleyin.

Bertaraf

Sembol, ürünün evsel atık olmadığını gösterir. Ürünü elektrikli ve elektronik ekipmanlar için yerel toplama sisteminizden geri dönüştürün. Bu, uygun

kullanım ömrü sonu atık yönetimine katkıda bulunur. Bilgi için yerel yetkililere, evsel atık hizmetlerine, bayinize veya satıcınıza başvurun. Yanlış bertarafın, tehlikeli maddelerin bulunma olasılığı nedeniyle çevre ve insan sağlığı üzerinde olumsuz etkileri olabilir.

(Şek. 1)

Not: Sembol, ürün veya ürün paketi üzerinde gösterilir.

TEKNİK VERİLER

Teknik veriler için akünün nominal değerler plakasına bakın.

Onaylı akü şarj cihazları

Akü şarj cihazı 40-C80 QC250
Voltaj, V 36 36
Giriş voltajı, V 100-240 100-240
Frekans, Hz 50-60 50-60
Güç, W 80 250
