Ürün Tipi	Akülü Şarj Cihazı
Marka	Husqvarna
Model	40C80
Giriş Voltajı	220-240 V ~, 50/60 Hz
Çıkış Voltajı	36 V DC
Şarj Akımı	2,2 A
Uyumlu Piller	40-B70, 40-B140, BLi30 (Orijinal Husqvarna)
Çalışma Sıcaklığı	5 °C ila 40 °C
LED Göstergeler	Şarj göstergesi (yeşil/sarı/kırmızı), hata göstergesi, sıcaklık göstergesi
Koruma	Aşırı yük, aşırı ısınma, kısa devre
Dahili Fan	Evet, aktif soğutma
Kullanım	Sadece iç mekan
Duvar Montajı	Mümkün (özel vida delikleri)
Ağırlık	Yaklaşık 0,5 kg
Boyutlar (U x G x Y)	150 x 100 x 70 mm (tahmini)
Renk	Turuncu ve siyah
Güç Kablosu	Çıkarılabilir, standart uzunluk
Bakım ve Temizlik	Kuru bir bezle temizleyin; su kullanmayın
Yedek Parçalar ve Onarılabilirlik	Güç kablosu değiştirilebilir; sökmeyin; yetkili servise bırakın
Güvenlik	Talimatlara uyun: dış mekanda kullanmayın, çocukların erişemeyeceği yerde saklayın, fırtına durumunda fişi çekin
Genel Bilgiler	Husqvarna Lityum-iyon piller için şarj cihazı; CE direktiflerine uygundur; geri dönüşüm zorunludur

Sık sorulan sorular - 40C80 HUSQVARNA

40C80 şarj cihazı ile pil nasıl şarj edilir?

Şarj cihazını bir prize takın. Pili şarj cihazına yerleştirin. Pil doğru şekilde bağlandığında şarj göstergesi yeşil yanar. Pilin tüm göstergeleri yandığında şarj tamamlanmıştır. Durumu kontrol etmek için pil üzerindeki düğmeye basın.

Şarj göstergesinin farklı renkleri ne anlama geliyor?

Sabit yeşil: şarj devam ediyor veya pil bağlı. Yanıp sönen yeşil (test): başlatma. Sarı: sıcaklık farkı (pil çok sıcak veya çok soğuk). Kırmızı: şarj cihazında kritik hata. Arıza Arama bölümüne bakın.

Orijinal Husqvarna modelleri dışındaki pilleri şarj edebilir miyim?

Hayır, yalnızca onaylı Husqvarna pillerini kullanın: 40-B70, 40-B140 ve BLi30. Piller yazılımla kodlanmıştır. Başka pillerin kullanılması hasara veya risklere neden olabilir.

40C80 şarj cihazını nereye kurabilirim?

Şarj cihazını iç mekanda, iyi havalandırılan, sudan, yağmurdan ve doğrudan güneş ışığından uzak bir yere kurun. Ortam sıcaklığı 5 °C ile 40 °C arasında olmalıdır. Önceden belirlenmiş vida deliklerini kullanarak duvara monte edebilirsiniz.

Şarj cihazını dış mekanda kullanabilir miyim?

Hayır, şarj cihazı yalnızca iç mekan kullanımı için tasarlanmıştır. Suya, neme veya hava koşullarına maruz bırakmayın. Kuru bir ortamda kullanın.

Şarj göstergesi sarı olursa ne yapmalıyım?

Sarı gösterge sıcaklık farkını belirtir. Pil çok sıcaksa, bağlı bırakın: dahili fan onu soğutacak ve şarj otomatik olarak başlayacaktır. Çok soğuksa, önerilen sıcaklığa ulaşana kadar iç mekanda bekletin.

40C80 şarj cihazının bakımı nasıl yapılır?

Şarj cihazını kuru bir bezle temizleyin. Asla su veya sıvı ürün kullanmayın. Güç kablosunun durumunu düzenli olarak kontrol edin. Kablo hasarlıysa hemen değiştirin.

Şarj cihazı ve pil nasıl saklanır?

Şarj cihazını kuru, temiz, dondan ve doğrudan güneş ışığından uzak, 5 °C ile 25 °C arasında bir sıcaklıkta saklayın. Pili şarj cihazından ayrı olarak muhafaza edin. Ürünü çocukların erişemeyeceği bir yerde saklayın.

Şarj cihazı ömrünün sonunda nasıl geri dönüştürülür?

Şarj cihazını evsel atıklarla birlikte atmayın. Elektrikli ve elektronik ekipman toplama noktasına (WEEE) bırakın veya mağazaya iade edin. Yerel düzenlemelere uyun.

Şarj cihazını kendim onarabilir miyim?

Hayır, şarj cihazını sökmeye veya onarmaya çalışmayın. Herhangi bir müdahale yetkili Husqvarna servisi tarafından yapılmalıdır. Yalnızca orijinal yedek parçalar kullanın.

KULLANIM KILAVUZU 40C80 HUSQVARNA

TR Kullanım kılavuzu 421-434

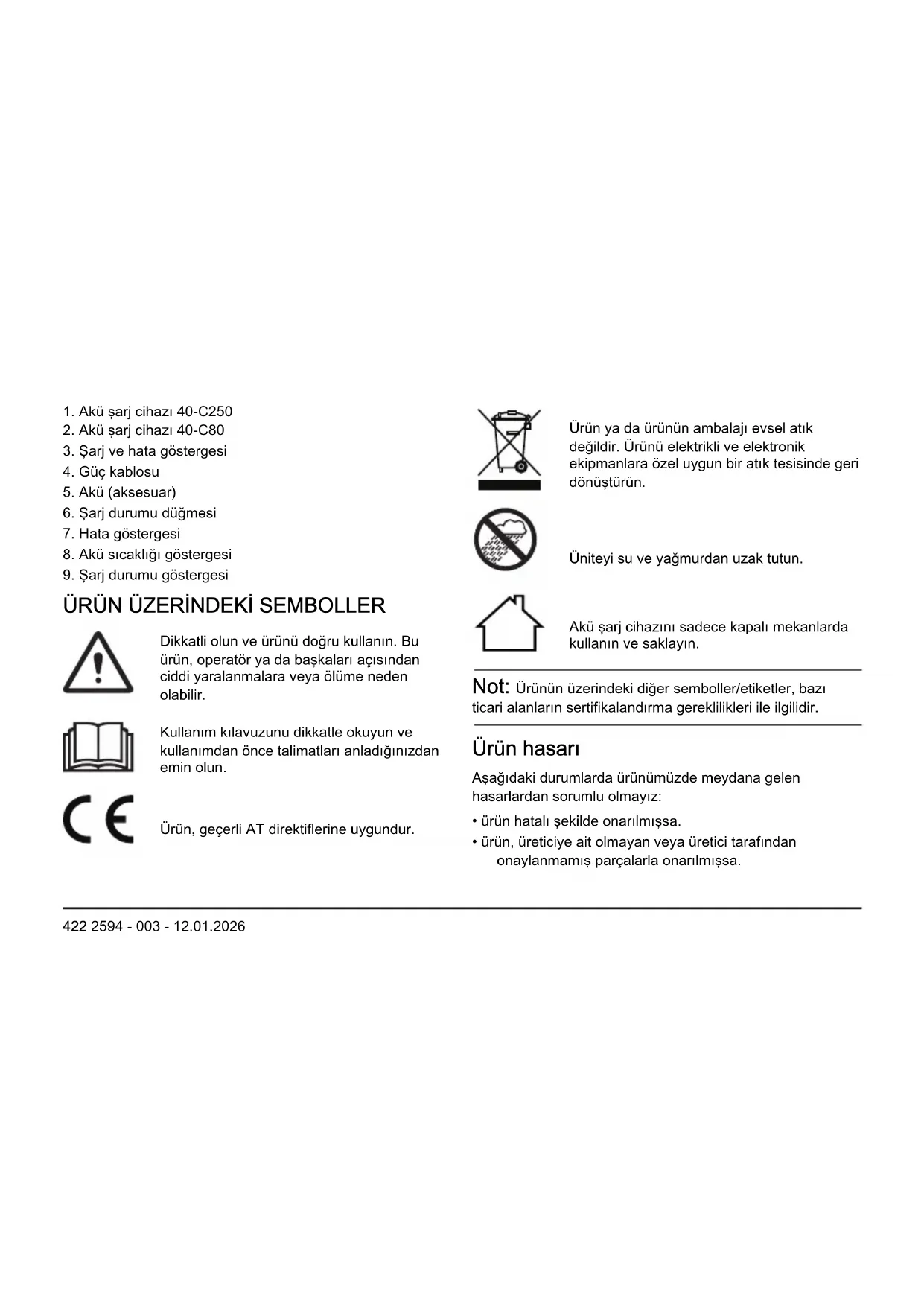

1. Akü şarj cihazı 40-C250
2. Akü şarj cihazı 40-C80
3. Şarj ve hata göstergesi
4. Güç kablosu
5. Akü (aksesuar)
6. Şarj durumu düğmesi
7. Hata göstergesi
8. Akü sıcaklığı göstergesi
9. Şarj durumu göstergesi

Dikkatli olun ve ürünü doğru kullanın. Bu ürün, operatör ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.

Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun.

Ürün, geçerli AT direktiflerine uygundur.

Ürün ya da ürünün ambalajı evsel atık değildir. Ürünü elektrikli ve elektronik ekipmanlara özel uygun bir atık tesisinde geri dönüştürün.

Üniteyi su ve yağmurdan uzak tutun.

Akü şarj cihazını sadece kapalı mekanlarda kullanın ve saklayın.

Not: Ürünün üzerindeki diğer semboller/etiketler, bazı ticari alanların sertifikalandırma gereklilikleri ile ilgilidir.

Ürün hasarı

Aşağıdaki durumlarda ürünümüzde meydana gelen hasarlardan sorumlu olmayız:

• ürün hatalı şekilde onarılmışsa.

• ürün, üreticiye ait olmayan veya üretici tarafından onaylanmamış parçalarla onarılmışsa.

• üründe, üreticiye ait olmayan veya üretici tarafından onaylanmayan bir aksesuar bulunuyorsa.

• ürün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından onarılmamışsa.

Destek

Ürünle ilgili destek almak amacıyla talimatlara ve sorun giderme kılavuzlarına erişmek veya Husqvarna Self-Service ve Ürün Asistanını (pazarınızda mevcutsa) kullanmak için öğesindeki Destek bölümüne gidin. Ürün hakkında daha fazla destek için Husqvarna servis bayinizle görüşün.

GÜVENLİK TANIMLARI

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya

çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.

ÖNEMLİ GÜVENLİK TALİMATLARI

UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/ veya ciddi yaralanmalara neden olabilir.

- Husqvarna orijinal akülerini şarj etmek için sadece 40-C80, 40-C250 akü şarj cihazını kullanın, belirli aküler için

TEKNİK VERİLER sayfada: 433 bölümüne başvurun. Aküler yazılım şifresine sahiptir.

• Şarj edilebilir olmayan akü kullanmayın.
• Akü şarj cihazını parçalarına ayırmaya veya onarmaya çalışmayın.
• Akü şarj cihazı terminallerini metal nesnelere bağlamayın.
• Hasarlı olmayan onaylı ve topraklanmış bir duvar prizi kullanın.
• Güç kablosunda hasar olmadığını düzenli olarak kontrol edin. Güç kablosu hasar

görürse akü şarj cihazının bağlantısını derhal kesin.

• Güç kablosu hasarlıysa güç kablosunu değiştirin.
• Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazının prizle bağlantısını kesmek için elektrik fişini çekin. Güç kablosunu çekmeyin.

• Tüm kabloları ve uzatma kablolarını sudan, yağdan ve keskin köşelerden uzakta tutun. Güç kablosunun kapılara, çitlere veya benzeri yerlere takılmadığından emin olun.

• Aküyü veya akü şarj cihazını suyla temizlemeyin.

• Akü şarj cihazını çocuklardan uzakta tutun.
• Hasarlı görmüş akü veya akü şarj cihazı kullanmayın.
• Yıldırım düşme riskinin olduğu zamanlarda akü şarj cihazını kullanmayın.
• Akü şarj cihazını yalnızca iyi hava akışına ve doğru sıcaklığa sahip kapalı mekanlarda kullanın.
• Akü şarj cihazını güneş ışığından uzak tutun. Akü şarj

cihazını dış mekanlarda veya ıslak koşullarda kullanmayın.

• Akü şarj cihazını ıslak elle kullanmayın.
• Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Duman veya ateş tespit ederseniz akü şarj cihazının elektrik fişini çekip çıkarın.
• Çalışma sırasında akü şarj cihazının üzerini kapatmayın.
• Bu cihaz, gözetim altında tutuldukları ya da cihazın güvenli şekilde kullanımına

ilişkin talimatlar sağlandığı ve gerçekleşebilecek tehlikeler açıklandığı sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri gözetim olmadan çocuklar tarafından gerçekleştirilmemelidir.

Giriş

Akü şarj cihazını yüzeye monte etmek için farklı prosedürler vardır:

• Özel vida deliklerini kullanın (40-C80, 40-C250).
• Akü şarj cihazının arka tarafından bulunan özel anahtar deliklerini kullanın (40-C250).

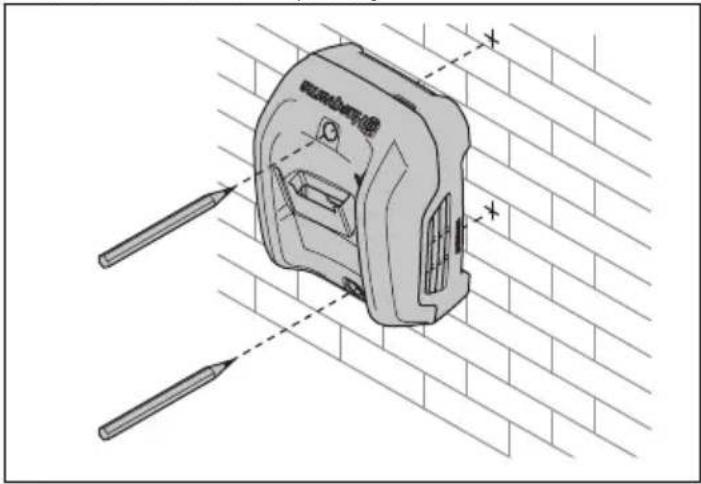

Yüzeye montaj için vida deliklerini kullanma (40-C80, 40-C250)

DİKKAT: Akü şarj cihazını duvara monte etmek için elektrikli tornavida kullanmayın. Elektrikli tornavida, akü şarj cihazına zarar verebilir.

1. Deliklerin konumlarını işaretleyin.

1. Delikleri açın. 3. Akü şarj cihazını vidalarla takın.

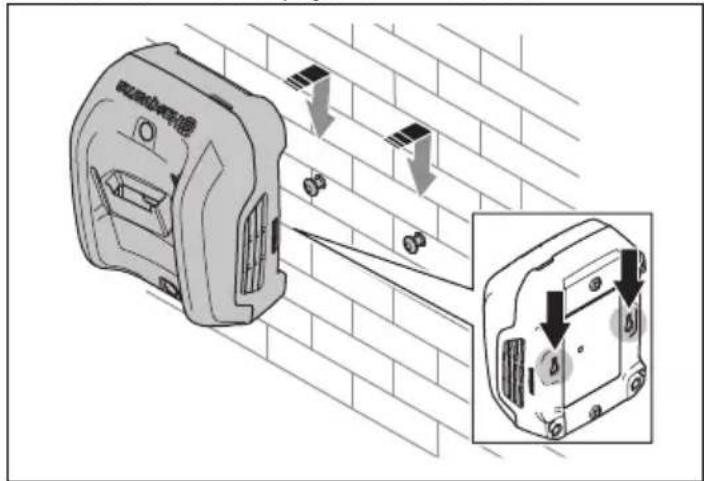

Yüzeye montaj için anahtar deliklerini kullanma (40-C250)

1. Deliklerin konumlarını işaretleyin.

1. Vidaları takın ve akü şarj cihazını vidalara takın.

• Akü şarj cihazını yalnızca ortam sıcaklığı 5°C (41°F) ile 40°C (104°F) arasındayken kullanın.
• Akü sıcaklığı 50°C (122°F) üzerindeyse akü şarj olmaz.
• Akü sıcaklığı 0°C (32°F) altındaysa akü şarj olmaz.

Aküyü şarj etme

DİKKAT: Akünün, akü şarj cihazının ve akü üzerindeki terminallerin temiz ve kuru olduğundan emin olun. Akü kirliyse veya ıslaksa aküyü akü şarj cihazına koymayın.

1. Akü şarj cihazını bir prize takın. Şarj cihazı otomatik bir işlev testi başlatır. Şarj göstergesi 1 kez yeşil renkte, 1 kez sarı renkte ve 1 kez kırmızı renkte olmak üzere yanıp söner ve fan kısa bir süre çalışır.

DİKKAT: Akü şarj cihazını sadece nominal değerler plakasında belirtilen voltaj ve frekansa sahip bir prize bağlayın.

1. Aküyü şarj cihazına yerleştirin. Şarj cihazı üzerindeki şarj göstergesi yeşil renkte yandığında akü, akü şarj cihazına doğru bir şekilde bağlanmış demektir.

2. Akünün üzerindeki tüm şarj durumu göstergeleri yandığında akü tamamen şarj olmuş demektir. Akünün şarj durumunu görüntülemek için akü gösterge düğmesine basın.

Not: Şarj cihazındaki şarj göstergesi, tam şarj işlemi sırasında yeşil renkte yanmaya devam eder.

1. Aküyü şarj cihazından çıkarın. Elektrik fişini çekerek şarj cihazının prizle bağlantısını kesin. Güç kablosunu çekmeyin.

Husqvarna Connect

Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar.

• Ayrıntılı ürün bilgileri.
• Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin.

2. Husqvarna Connect uygulamasında kaydolun.

3. Ürünü bağlamak ve kaydetmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

Not: Husqvarna Connect uygulaması tüm pazarlarda indirilemez. Daha fazla bilgi için lütfen servis bayinizle görüşün.

SORUN GİDERME

Belirtiler Olası arızalar Olası prosedür
Şarj cihazındaki şarj göstergesi sarı renkli.Akü hata göstergesi yanıp sönüyor veya akü sıcaklık göstergesi yanıyor.	Sıcaklık sapması. Akü kullanmak veya şarj etmek için fazla soğuk ya da fazla sıcaktır.	Çok sıcaksa aküyü şarj cihazına bağlı tutun. Şarj cihazının dahili fanı, akünün sıcaklığını azaltır. Akü önerilen sıcaklığa ulaştığında şarj işlemi otomatik olarak başlar.Çok soğuksa aküyü iç mekana taşıyın. Akü önerilen sıcaklığa ulaştığında şarj işlemine devam edin.Çalışma için sıcaklık aralığına uyun, bkz. ÇALIŞMA sayfa-da: 430. Şarj cihazını güneş ışığından uzak tutun. Sorun devam ederse Husqvarna servis bayinizle görüşün.
Şarj cihazındaki şarj göstergesi sarı renkli. Akü üzerindeki akü hata göstergesi yanıyor.	Aküde kritik bir hata vardır.	Husqvarna servis bayiniz ile iletişime geçin.
Şarj cihazındaki şarj göstergesi kırımızı renkli.	Şarj cihazında kritik bir hata vardır.	Husqvarna servis bayiniz ile iletişime geçin.

TAŞIMA VE DEPOLAMA

- Elektrik fişini çıkarın ve aküyü şarj cihazından çıkarın.

- Hasar ve kazaları önlemek için taşıma sırasında ürünü güvenli şekilde bağlayın.

• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için ürünü kilitli bir alanda tutun.
• Ürünü doğru sıcaklıktaki kuru, don olmayan ve temiz bir yere koyun.
• Ürünü, sıcaklığın 5°C (41°F) ile 25°C (77°F) arasında olduğu ortamlarda depolayın. Ürünü güneş ışığından uzak tutun.
• Depolama sırasında aküyü akü şarj cihazından uzakta tutun.

Bertaraf

Sembol, ürünün evsel atık olmadığını gösterir. Ürünü elektrikli ve elektronik ekipmanlar için yerel toplama sisteminizden geri dönüştürün. Bu, uygun kullanım ömrü sonu atık yönetimine katkıda bulunur. Bilgi için yerel yetkililere, evsel atık hizmetlerine, bayinize veya satıcınıza başvurun. Yanlış bertarafın, tehlikeli maddelerin bulunma olasılığı nedeniyle çevre ve insan sağlığı üzerinde olumsuz etkileri olabilir.

Not: Sembol, ürün veya ürün paketi üzerinde gösterilir.

TEKNİK VERİLER

Teknik veriler için akü şarj cihazının nominal değerler plakasına bakın.

Çizelge

Akü 40-B70 40-B140 BLi30
Tip Lityum iyon Lityum iyon Lityum iyon
Akü kapasitesi, Ah 2 4 7,5
Nominal voltaj, V 36 36 36
Ağırlık, kg 0,8 1,3 1,9
