Tipo de producto	Cargador de batería
Marca	Husqvarna
Modelo	40C80
Tensión de entrada	220-240 V ~, 50/60 Hz
Tensión de salida	36 V CC
Corriente de carga	2,2 A
Baterías compatibles	40-B70, 40-B140, BLi30 (Husqvarna original)
Temperatura de funcionamiento	5 °C a 40 °C
Indicadores LED	Indicador de carga (verde/amarillo/rojo), indicador de error, indicador de temperatura
Protecciones	Sobrecarga, sobrecalentamiento, cortocircuito
Ventilador integrado	Sí, enfriamiento activo
Uso	Interior únicamente
Instalación en pared	Posible (orificios para tornillos dedicados)
Peso	Aproximadamente 0,5 kg
Dimensiones (L x A x H)	150 x 100 x 70 mm (estimación)
Color	Naranja y negro
Cable de alimentación	Extraíble, longitud estándar
Mantenimiento y limpieza	Limpiar con un paño seco; no usar agua
Piezas de repuesto y reparabilidad	Cable de alimentación reemplazable; no desmontar; confiar a un taller autorizado
Seguridad	Respetar las instrucciones: no usar en exteriores, mantener fuera del alcance de los niños, desconectar en caso de tormenta
Información general	Cargador para baterías de ion de litio Husqvarna; conforme a las directivas CE; reciclaje obligatorio

Preguntas frecuentes - 40C80 HUSQVARNA

¿Cómo cargar la batería con el cargador 40C80?

Conecte el cargador a una toma de corriente. Coloque la batería en el cargador. El indicador de carga se enciende en verde cuando la batería está correctamente conectada. La carga está completa cuando todos los indicadores de la batería están encendidos. Presione el botón de la batería para verificar el estado.

¿Qué significan los diferentes colores del indicador de carga?

Verde fijo: carga en curso o batería conectada. Verde intermitente (prueba): inicio. Amarillo: desviación de temperatura (batería demasiado caliente o demasiado fría). Rojo: error crítico del cargador. Consulte la sección Resolución de problemas.

¿Puedo cargar otras baterías que no sean los modelos Husqvarna originales?

No, use únicamente las baterías Husqvarna homologadas: 40-B70, 40-B140 y BLi30. Las baterías están codificadas por software. El uso de otras baterías puede causar daños o riesgos.

¿Dónde puedo instalar el cargador 40C80?

Instale el cargador en el interior, en un lugar bien ventilado, alejado del agua, la lluvia y la luz solar directa. La temperatura ambiente debe estar entre 5 °C y 40 °C. Puede fijarlo a la pared utilizando los orificios para tornillos previstos.

¿Puedo usar el cargador en exteriores?

No, el cargador está diseñado solo para uso en interiores. No lo exponga al agua, la humedad o la intemperie. Úselo en un ambiente seco.

¿Qué hacer si el indicador de carga se vuelve amarillo?

El indicador amarillo indica una desviación de temperatura. Si la batería está demasiado caliente, déjela conectada: el ventilador integrado la enfriará y la carga comenzará automáticamente. Si está demasiado fría, colóquela en el interior hasta que alcance la temperatura recomendada.

¿Cómo mantener el cargador 40C80?

Limpie el cargador con un paño seco. No use nunca agua ni productos líquidos. Verifique regularmente el estado del cable de alimentación. Si el cable está dañado, reemplácelo inmediatamente.

¿Cómo almacenar el cargador y la batería?

Almacene el cargador en un lugar seco, limpio, protegido de heladas y luz solar directa, a una temperatura entre 5 °C y 25 °C. Guarde la batería por separado del cargador. Mantenga el producto fuera del alcance de los niños.

¿Cómo reciclar el cargador al final de su vida útil?

No tire el cargador con la basura doméstica. Deposite en un punto de recogida de equipos eléctricos y electrónicos (RAEE) o devuélvalo a la tienda. Respete la normativa local.

¿Puedo reparar el cargador yo mismo?

No, no intente desmontar ni reparar el cargador. Cualquier intervención debe ser realizada por un taller de mantenimiento autorizado Husqvarna. Use solo piezas de repuesto originales.

MANUAL DE USUARIO 40C80 HUSQVARNA

ES Manual de usuario 102-115

ET Kasutusjuhend 116-128

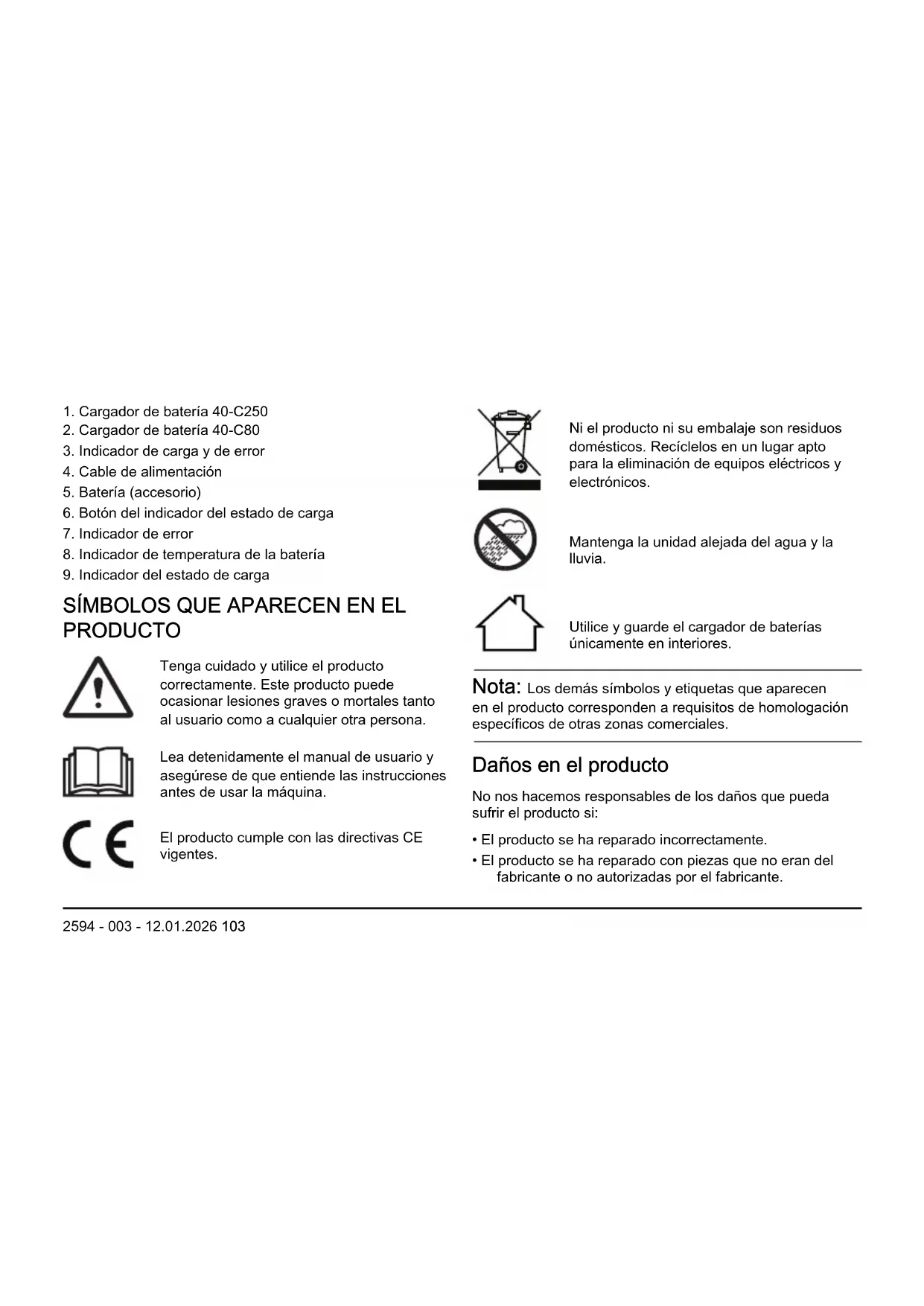

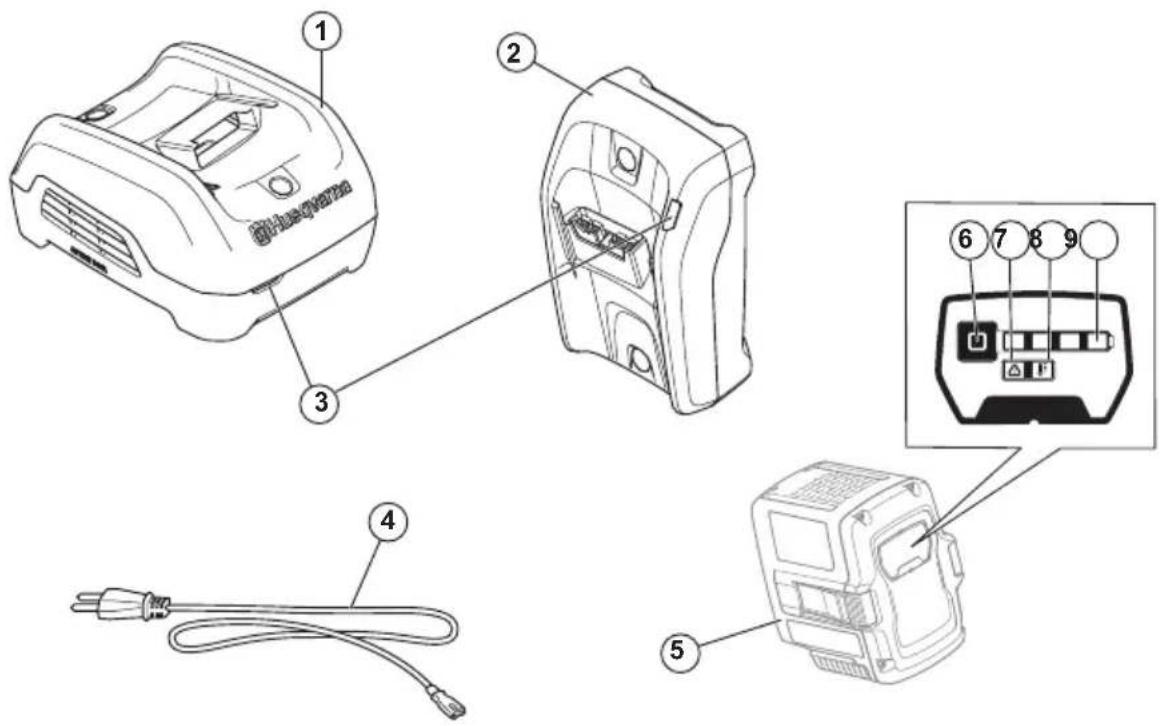

DESCRIPCIÓN DEL PRODUCTO

1. Cargador de batería 40-C250
2. Cargador de batería 40-C80
3. Indicador de carga y de error
4. Cable de alimentación
5. Batería (accesorio)
6. Botón del indicador del estado de carga
7. Indicador de error
8. Indicador de temperatura de la batería
9. Indicador del estado de carga

SÍMBOLOS QUE APARECEN EN EL PRODUCTO

Tenga cuidado y utilice el producto correctamente. Este producto puede ocasionar lesiones graves o mortales tanto al usuario como a cualquier otra persona.

Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina.

El producto cumple con las directivas CE vigentes.

Ni el producto ni su embalaje son residuos domésticos. Recíclelos en un lugar apto para la eliminación de equipos eléctricos y electrónicos.

Mantenga la unidad alejada del agua y la lluvia.

Utilice y guarde el cargador de baterías únicamente en interiores.

Nota: Los demás símbolos y etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos de otras zonas comerciales.

Daños en el producto

No nos hacemos responsables de los daños que pueda sufrir el producto si:

• El producto se ha reparado incorrectamente.

• El producto se ha reparado con piezas que no eran del fabricante o no autorizadas por el fabricante.

• El producto tiene un accesorio que no es del fabricante o no está autorizado por este.

• El producto no se ha reparado en un centro de servicio autorizado o por un organismo homologado.

Asistencia

Para obtener asistencia sobre el producto, vaya a la sección Asistencia en donde podrá acceder a instrucciones, guías de resolución de problemas o utilizar Husqvarna Self-Service y el Asistente de productos (si están disponibles en su mercado). Para obtener más asistencia sobre el producto, póngase en contacto con su distribuidor Husqvarna.

DEFINICIONES DE SEGURIDAD

Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proporcionar más información necesaria en una situación determinada.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones de seguridad puede ocasionar descargas eléctricas,

incendios o lesiones graves.

• Utilice únicamente el cargador de batería 40-C80, 40-C250 para cargar baterías originales de Husqvarna; consulte DATOS TÉCNICOS en la página 114 para obtener instrucciones sobre baterías específicas. Las baterías están encriptadas mediante software.
• No utilice baterías no recargables.

• No intente desmontar ni reparar el cargador de batería.

• No conecte los terminales del cargador de batería a objetos metálicos.

• Utilice una toma de corriente homologada con conexión a tierra que no esté dañada.
• Compruebe con regularidad que el cable de alimentación no esté dañado. Desconecte inmediatamente el cargador de batería si el cable de alimentación está dañado.
• Si el cable de alimentación está dañado, sustitúyalo.
• No levante el cargador de batería tirando del cable de

alimentación. Para desconectar el cargador de batería de la toma de corriente, tire del enchufe. No tire del cable de alimentación.

• Mantenga todos los cables y cables de extensión, alejados del agua, el aceite y los bordes afilados. Proceda con cuidado para evitar que el cable de alimentación se enganche en puertas, vallas o estructuras parecidas.
• No limpie la batería ni el cargador con agua.

• Mantenga el cargador de batería alejado de los niños.

• No utilice una batería o un cargador de batería que estén dañados.

• No utilice el cargador de batería en lugares donde pueda recibir el impacto de un rayo.
• Utilice el cargador de batería únicamente en interiores, en un entorno bien ventilado y con una temperatura adecuada.
• Proteja el cargador de batería de la luz del sol. No utilice el cargador de batería al aire libre ni en ambientes húmedos.

• No manipule el cargador de batería con las manos mojadas.

• No utilice el cargador de batería cerca de materiales inflamables o corrosivos. Desenchufe el cargador de batería si produce humo o se incendia.

• No cubra el cargador de batería mientras está funcionando.
• Los niños mayores de ocho años y las personas con facultades físicas, psíquicas o sensoriales disminuidas, o sin la experiencia y los conocimientos necesarios pueden usar este aparato si se les supervisa o instruye en lo que respecta al uso seguro del aparato y comprenden

los peligros existentes. Los niños no deben jugar con el aparato. Los niños no deberán llevar a cabo la limpieza ni operaciones de mantenimiento sin supervisión.

Introducción

Existen diferentes procedimientos para instalar el cargador de batería en una superficie:

• Utilizar los orificios específicos para los tornillos (40-C80, 40-C250).
• Utilizar los orificios de ojo de cerradura específicos situados en la parte trasera del cargador de la batería (40-C250).

Uso de los orificios para los tornillos para la instalación en una superficie (40-C80, 40-C250)

PRECAUCIÓN: No utilice un destornillador eléctrico para instalar el cargador de batería en la pared, ya que puede provocar daños en el cargador de batería.

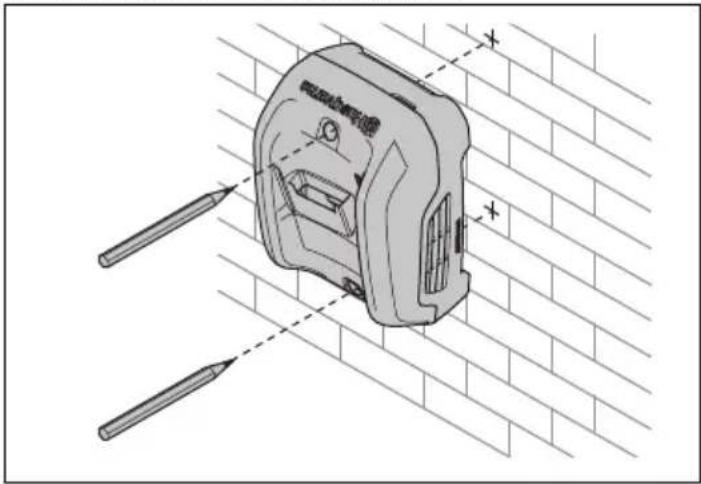

1. Marque las posiciones de los orificios.

1. Taladre los orificios. 3. Instale el cargador de batería con los tornillos.

Uso de los orificios de ojo de cerradura para la instalación en una superficie (40-C250)

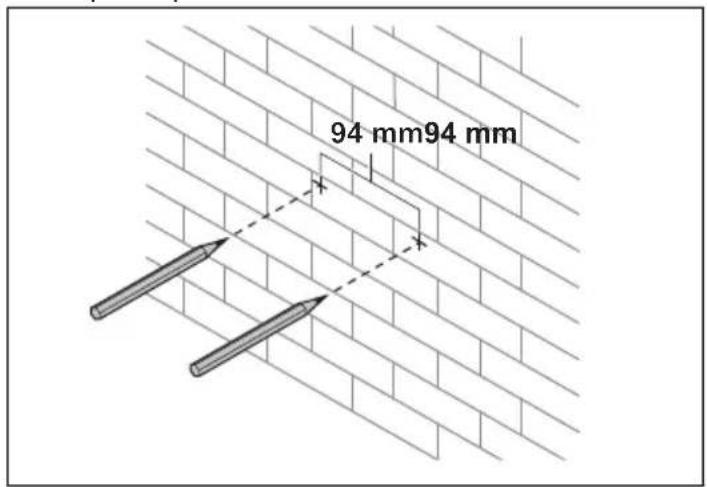

1. Marque las posiciones de los orificios.

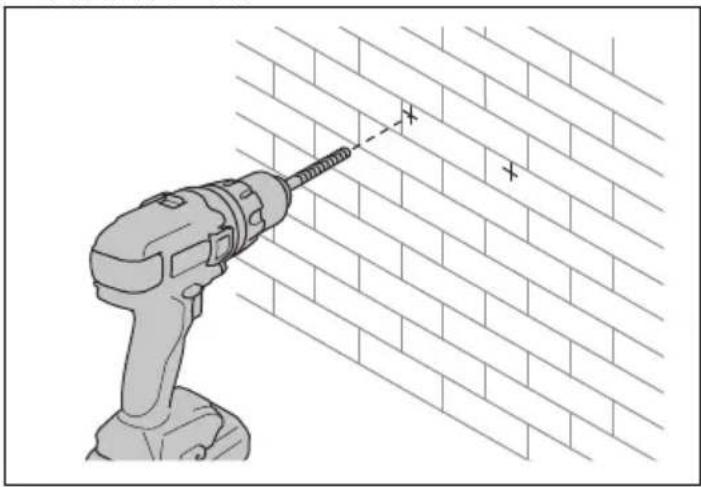

1. Taladre los orificios.

1. Coloque los tornillos e instale el cargador de batería en los tornillos.

• Utilice el cargador de batería solo cuando la temperatura ambiente oscile entre 5 °C y 40 °C (41 °F y 104 °F).
• La batería no se cargará si su temperatura es superior a 50 °C (122 °F).
• La batería no se cargará si su temperatura es inferior a 0 °C (32 °F).

Carga de la batería

PRECAUCIÓN: Asegúrese de que la batería, el cargador de batería y los terminales de la batería están limpios y secos. No coloque la batería en el cargador si está sucia o húmeda.

1. Conecte el cargador de batería a una toma de corriente. El cargador inicia una prueba de funcionamiento automática. El indicador de carga parpadea una vez en verde, una vez en amarillo y una vez en rojo, y el ventilador funciona brevemente.

PRECAUCIÓN: Conecte el cargador de batería solo a una toma de corriente cuya tensión y frecuencia coincidan con los valores indicados en la placa de características técnicas.

1. Coloque la batería en el cargador. Si se enciende el indicador de carga del cargador, la batería está conectada correctamente.

2. La batería está completamente cargada cuando todos sus indicadores de carga están encendidos. Pulse el botón indicador de la batería para obtener información sobre su estado de carga.

Nota: Durante todo el proceso de carga, el indicador de carga del cargador permanecerá encendido en verde.

1. Retire la batería del cargador. Para desconectar el cargador de batería de la toma de corriente, tire del enchufe. No tire del cable de alimentación.

Husqvarna Connect

Husqvarna Connect es una aplicación gratuita para su dispositivo móvil. La aplicación Husqvarna Connect proporciona más funciones para su producto Husqvarna.

- Información ampliada sobre el producto. - Información y asistencia sobre piezas y mantenimiento de productos.

Uso de Husqvarna Connect

1. Descargue la aplicación Husqvarna Connect en su dispositivo móvil.
2. Registre una cuenta en la aplicación Husqvarna Connect.
3. Siga las instrucciones de la aplicación Husqvarna Connect para conectarse y registrar el producto.

Nota: La aplicación Husqvarna Connect no se puede descargar en todos los mercados. Póngase en contacto con su distribuidor para obtener más información.

RESOLUCIÓN DE PROBLEMAS

Síntomas Posibles errores Procedimiento posible
El indicador de carga del cargador está encendido en amarillo.El indicador de error de la batería parpadea o el indicador de temperatura de la batería está encendido.	Desviación de la temperatura; la batería está demasiado fría o demasiado caliente para utilizarla o cargarla.	Si la batería está demasiado caliente, manténgala conectada al cargador. El ventilador del cargador reducirá la temperatura de la batería. Cuando la batería tenga la temperatura recomendada, la carga se iniciará automáticamente.Si la batería está demasiado fría, llévela a un lugar resguardado del frío. Cuando la batería alcance la temperatura recomendada, continúe con la carga.Respete el intervalo de temperaturas de funcionamiento, consulte FUNCIONAMIENTO en la página 111. Proteja el cargador de batería de la luz del sol. Si el problema persiste, póngase en contacto con su taller de servicio Husqvarna.
El indicador de carga del cargador está encendido en amarillo. El indicador de error de la batería está encendido.	La batería tiene un error crítico.	Acuda a un taller de servicio Husqvarna.
El indicador de carga del cargador está encendido en rojo.	El cargador tiene un error crítico.	Acuda a un taller de servicio Husqvarna.

• Desconecte el enchufe de alimentación y retire la batería del cargador.
• Asegure el producto durante el transporte para evitar daños y accidentes.
• Mantenga el producto en un área cerrada para impedir el acceso a niños o personas no autorizadas.
• Guarde el producto en un lugar seco, resguardado de las heladas, limpio y a una temperatura adecuada.
• Cuando guarde el producto, hágalo en un lugar cuya temperatura oscile entre 5 °C y 25 °C (41 °F y 77 °F). Proteja el producto de la luz del sol.
• Cuando guarde la batería, manténgala alejada del cargador.

Eliminación

El símbolo significa que el producto no puede desecharse con los residuos domésticos. Recíclelo a través del sistema local de recogida de equipos eléctricos y electrónicos. Esto contribuye a una gestión adecuada de los residuos al final

de la vida útil de los productos. Póngase en contacto con las autoridades locales, los servicios de recogida de residuos domésticos o su distribuidor Husqvarna para obtener más información. La eliminación incorrecta puede tener efectos negativos en el medioambiente y la salud humana, debido a la posible presencia de sustancias peligrosas.

Nota: El símbolo aparece en el producto o el paquete del producto.

DATOS TÉCNICOS

Para conocer los datos técnicos, consulte la placa de características del cargador de batería.

Tabla

Batería 40-B70 40-B140 BLi30
Tipo lon-litio lon-litio lon-litio
Capacidad de la batería, Ah 2 4 7,5
Tensión nominal, V 36 36 36
Peso, kg 0,8 1,3 1,9
