MANUAL DE USUARIO PS300C HUSQVARNA

• Husqvarna EV1 module Τύπος Ιόντων λιθίου Χωρητικότητα 58,8 V, μέγ. 38,5 Ah 2011 - 002 - 12.06.2023 47Contenido Introducción p. 48
• Seguridad p. 49
• Montaje p. 52
• Funcionamiento p. 53
• Resolución de problemas p. 53
• Transporte, almacenamiento y eliminación p. 54

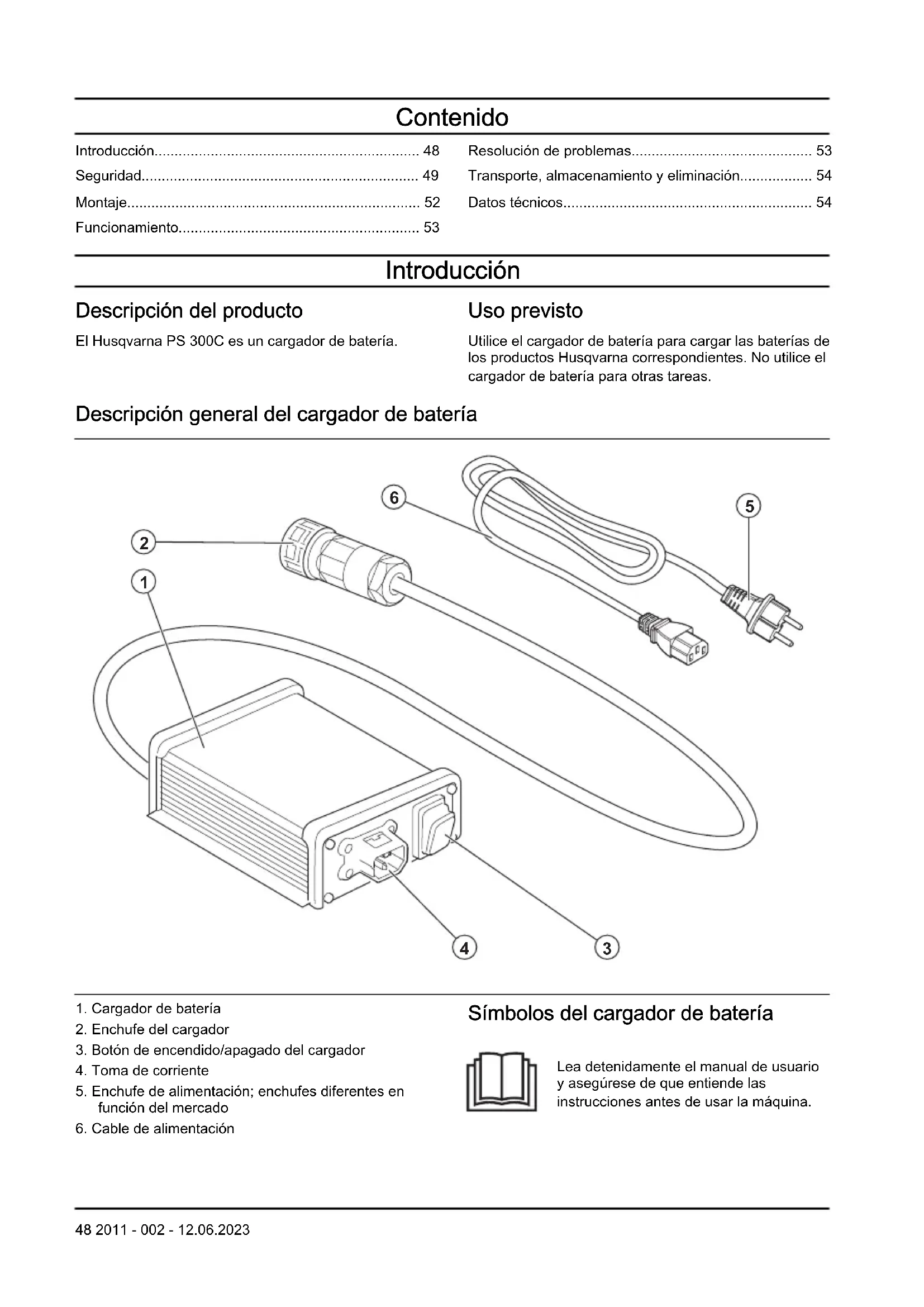

• Datos técnicos Introducción Descripción del producto El Husqvarna PS 300C es un cargador de batería. Uso previsto Utilice el cargador de batería para cargar las baterías de los productos Husqvarna correspondientes. No utilice el cargador de batería para otras tareas. Descripción general del cargador de batería p. 54

1. Cargador de batería

2. Enchufe del cargador

3. Botón de encendido/apagado del cargador

4. Toma de corriente

5. Enchufe de alimentación; enchufes diferentes en

6. Cable de alimentación

Símbolos del cargador de batería Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina. 48 2011 - 002 - 12.06.2023El cargador de batería cumple con las directivas CE vigentes. Este cargador de batería cumple con las directivas del Reino Unido vigentes. IP54: El cargador de batería está protegido contra el polvo y las salpicaduras de agua. NI el cargador de batería ni su embalaje son residuos domésticos. Recíclelos en un lugar apto para la eliminación de equipos eléctricos y electrónicos. Código escaneable. Nota: Los demás símbolos y etiquetas que aparecen en el cargador de batería corresponden a requisitos de homologación específicos de otras zonas comerciales. Seguridad Definiciones de seguridad Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual. ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual. PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual. Nota: Se usa para proporcionar más información necesaria en una situación determinada. Instrucciones de seguridad importantes ADVERTENCIA: Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones de seguridad puede ocasionar descargas eléctricas, incendios o lesiones graves. Nota: Guarde todas las advertencias e instrucciones.

Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su taller de servicio o una persona cualificada para evitar cualquier peligro.

Compruebe con regularidad que el cable de alimentación no esté dañado. Desconecte inmediatamente el cargador de batería si el cable de alimentación está dañado.

Cargue únicamente baterías Husqvarna originales con el 2011 - 002 - 12.06.2023 49cargador de batería. Si tiene alguna pregunta, póngase en contacto con su distribuidor Husqvarna.

No cargue nunca baterías no recargables.

No intente desmontar ni reparar el cargador de batería. Solo un distribuidor autorizado puede hacer las reparaciones. No utilice un cargador de batería defectuoso o dañado.

No conecte los terminales del cargador de batería a objetos metálicos.

El enchufe de alimentación solo se debe conectar a una toma de corriente con conexión a tierra.

El enchufe de alimentación solo se debe conectar a una toma de corriente que esté protegida de la lluvia.

Utilice una toma de corriente homologada con conexión a tierra que no esté dañada.

No levante el cargador de batería tirando del cable de alimentación. Para desconectar el cargador de batería de la toma de corriente, tire del enchufe. No tire del cable de alimentación.

Mantenga todos los cables y cables de extensión, alejados del agua, el aceite y los bordes afilados. Proceda con cuidado para evitar que el cable de alimentación se enganche en puertas, vallas o estructuras parecidas.

No utilice una batería o un cargador de batería defectuoso o dañado.

No utilice el cargador de batería en lugares donde pueda recibir el impacto de un rayo.

No utilice el cargador de batería cerca de materiales inflamables o corrosivos. Desenchufe el cargador de batería si produce humo o se incendia.

Mantenga el cargador de batería alejado de los niños. Debe vigilarse a los niños para asegurarse de que no juegan con el cargador de batería.

Mantenga el cargador de batería limpio y protéjalo de la luz del sol.

Este aparato no debe ser utilizado por personas (incluidos niños) con habilidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que lo hagan bajo supervisión o reciban instrucción en relación con el uso del aparato por parte de

2011 - 002 - 12.06.2023una persona responsable de su seguridad. Debe vigilarse a los niños para asegurarse de que no juegan con el aparato. Instrucciones de seguridad importantes ADVERTENCIA: Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de las advertencias e instrucciones de seguridad puede ocasionar descargas eléctricas, incendios o lesiones graves. Nota: Guarde todas las advertencias e instrucciones.

Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su taller de servicio o una persona cualificada para evitar cualquier peligro.

Compruebe con regularidad que el cable de alimentación no esté dañado. Desconecte inmediatamente el cargador de batería si el cable de alimentación está dañado.

Cargue únicamente baterías Husqvarna originales con el cargador de batería. Si tiene alguna pregunta, póngase en contacto con su distribuidor Husqvarna.

No cargue nunca baterías no recargables.

No intente desmontar ni reparar el cargador de batería. Solo un distribuidor autorizado puede hacer las reparaciones. No utilice un cargador de batería defectuoso o dañado.

No conecte los terminales del cargador de batería a objetos metálicos.

El enchufe de alimentación solo se debe conectar a una toma de corriente con conexión a tierra.

El enchufe de alimentación solo se debe conectar a una toma de corriente que esté protegida de la lluvia.

Utilice una toma de corriente homologada con conexión a tierra que no esté dañada.

No levante el cargador de batería tirando del cable de alimentación. Para desconectar el cargador de batería de la toma de corriente, tire del enchufe. No tire del cable de alimentación. 2011 - 002 - 12.06.2023 51• Mantenga todos los cables y cables de extensión, alejados del agua, el aceite y los bordes afilados. Proceda con cuidado para evitar que el cable de alimentación se enganche en puertas, vallas o estructuras parecidas.

No utilice una batería o un cargador de batería defectuoso o dañado.

No utilice el cargador de batería en lugares donde pueda recibir el impacto de un rayo.

No utilice el cargador de batería cerca de materiales inflamables o corrosivos. Desenchufe el cargador de batería si produce humo o se incendia.

Mantenga el cargador de batería alejado de los niños. Debe vigilarse a los niños para asegurarse de que no juegan con el cargador de batería.

Mantenga el cargador de batería limpio y protéjalo de la luz del sol.

Los niños mayores de ocho años y las personas con facultades físicas, psíquicas o sensoriales disminuidas, o sin la experiencia y los conocimientos necesarios pueden usar el cargador de batería si se les supervisa o instruye en lo que respecta al uso seguro del aparato y comprenden los peligros existentes. Los niños no deben jugar con el cargador de batería. Los niños no deberán llevar a cabo la limpieza ni operaciones de mantenimiento sin supervisión. Montaje Montaje del cargador de batería

1. Asegúrese de que el enchufe de alimentación

(A) esté conectado correctamente a la toma de corriente.

2. Conecte el cable de alimentación (B) a la toma de

corriente (C) del cargador de batería. 52 2011 - 002 - 12.06.2023Funcionamiento Carga de la batería PRECAUCIÓN: Utilice el cargador de batería solamente a temperaturas entre 0 °C y 40 °C (32 °F - 104 °F). PRECAUCIÓN: Utilice el cargador de batería únicamente en una ubicación que tenga un buen flujo de aire.

1. Compruebe que el interruptor de encendido/

apagado esté en la posición de apagado.

2. Conecte el enchufe de alimentación a una toma de

la red eléctrica con toma de tierra. PRECAUCIÓN: Conecte el cargador de batería solo a una toma de corriente cuya tensión y frecuencia coincidan con los valores indicados en la placa de características técnicas.

3. Conecte el enchufe del cargador a la toma del

producto destinada al cargador.

4. Coloque el interruptor de encendido/apagado del

cargador en la posición de encendido. Si es posible, asegúrese de que el producto muestra que la batería está cargando. Nota: Para conocer la ubicación del indicador de carga, consulte el manual de usuario del producto.

5. Cuando la batería esté completamente cargada,

apague el interruptor del cargador. Para obtener más información sobre los tiempos de carga, consulte el manual de usuario del producto.

6. Desconecte el enchufe del cargador de la toma del

producto destinada al cargador.

7. Tire del enchufe para desconectar el cargador de

batería de la toma de corriente. No tire del cable de alimentación. Resolución de problemas Resolución de problemas Síntomas Causa Solución La batería no se carga. El cargador de batería no está en- chufado correctamente a la toma de corriente. Conecte el cargador de batería a una toma de corriente. El cable de alimentación no está co- nectado correctamente al cargador de batería. Conecte el cable de alimentación al cargador de batería. El interruptor de encendido/apagado del motor está en la posición OFF (apagado). Coloque el interruptor de encendi- do/apagado del cargador en la posi- ción de encendido. El cargador de batería no está en- chufado correctamente al producto. Conecte el cargador de batería al producto. La batería está dañada. Desconecte el cargador de batería y póngase en contacto con su taller de servicio. El cargador de batería o el cable de alimentación está dañado. Desconecte el cargador de batería y póngase en contacto con su taller de servicio. 2011 - 002 - 12.06.2023 53Transporte, almacenamiento y eliminación Transporte y almacenamiento

• Asegure el cargador de batería durante el transporte para evitar daños y accidentes.

• Mantenga el cargador de batería alejado de objetos metálicos, como clavos, tornillos o joyas.

• Guarde el cargador de batería en un área cerrada con llave para impedir el acceso a niños o personas no autorizadas.

• Guarde el cargador de batería en un lugar limpio, seco y al abrigo de las heladas. La temperatura ambiente debe estar entre 0°C y 50°C (32°F - 122°F).

• Proteja el cargador de batería de la luz del sol.

• Limpie el cargador de batería antes de guardarlo.

• Desconecte el cargador de batería antes de guardar el producto. Eliminación Los cargadores de batería Husqvarna no son residuos domésticos. Siga las instrucciones de desecho.

• Respete los requisitos locales y las normas aplicables relativos a los residuos.

• Recicle el cargador de batería y su embalaje en un lugar apropiado.

• Póngase en contacto con su distribuidor Husqvarna local para obtener más información sobre cómo reciclar y desechar la batería. Datos técnicos

Cargador de batería PS 300C Tensión de salida, VCC 58 Número de baterías que se pueden cargar al mismo tiempo 1–3
