KULLANIM KILAVUZU PS300C HUSQVARNA

• Batteri Husqvarna EV1 module Typ Li-ion Kapacitet 58,8V, max. 38,5Ah 176 2011 - 002 - 12.06.2023İçindekiler Giriş p. 177
• Güvenlik p. 178
• Montaj p. 181
• Çalışma p. 181
• Sorun giderme p. 182
• Taşıma, depolama ve atma p. 182

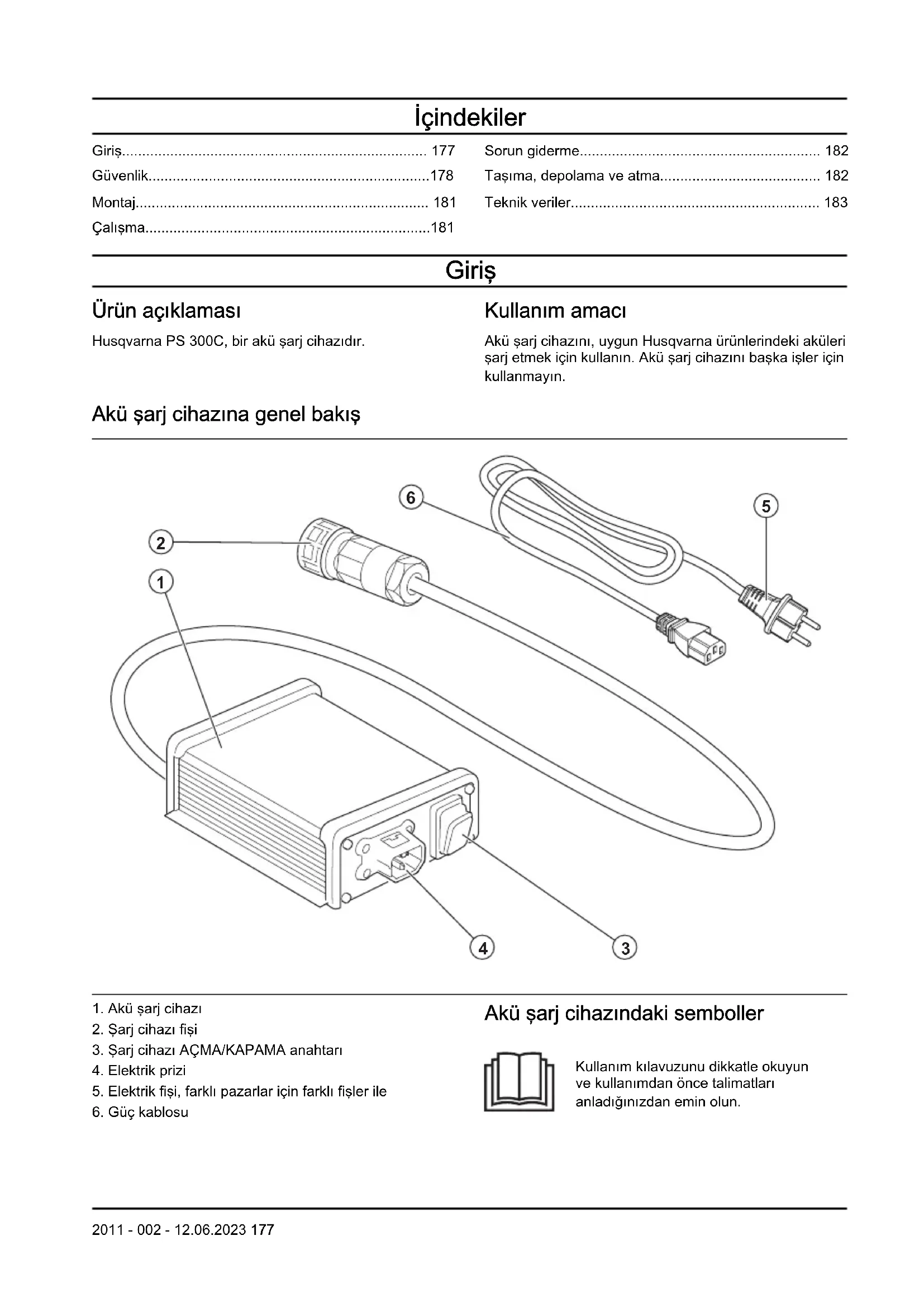

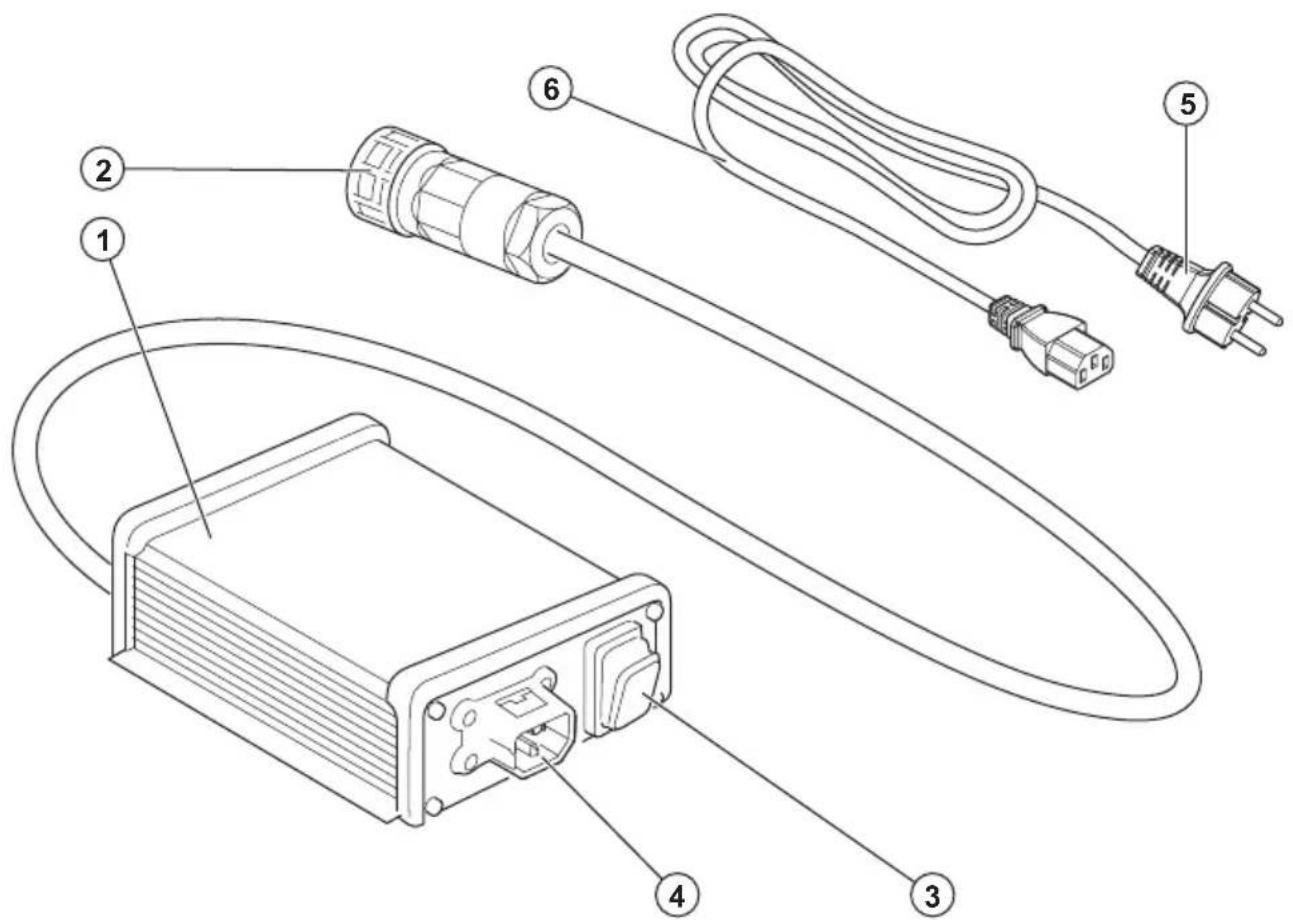

• Teknik veriler Giriş Ürün açıklaması Husqvarna PS 300C, bir akü şarj cihazıdır. Kullanım amacı Akü şarj cihazını, uygun Husqvarna ürünlerindeki aküleri şarj etmek için kullanın. Akü şarj cihazını başka işler için kullanmayın. Akü şarj cihazına genel bakış p. 183

3. Şarj cihazı AÇMA/KAPAMA anahtarı

5. Elektrik fişi, farklı pazarlar için farklı fişler ile

Akü şarj cihazındaki semboller Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. 2011 - 002 - 12.06.2023 177Akü şarj cihazı, geçerli AT direktiflerine uygundur. Bu akü şarj cihazı yürürlükteki Birleşik Krallık yönetmeliklerine uygundur. IP54 - Akü şarj cihazı toza ve su sıçramasına karşı korumalıdır. Akü şarj cihazı veya akü şarj cihazının ambalajı evsel atık değildir. Ürünü elektrikli ve elektronik ekipmanlara özel uygun bir atık tesisinde geri dönüştürün. Taranabilir kod. Not: Akü şarj cihazının üzerindeki diğer semboller/ etiketler, bazı ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Önemli güvenlik talimatları UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/ veya ciddi yaralanmalara neden olabilir. Not: Tüm uyarı ve talimatları saklayın.

Güç kablosu hasarlıysa tehlikeleri önlemek için üretici, servis noktası veya benzer nitelikte bir kişi tarafından değiştirilmelidir.

Güç kablosunda hasar olmadığını düzenli olarak kontrol edin. Güç kablosu hasar görürse akü şarj cihazının bağlantısını derhal kesin.

Akü şarj cihazı ile yalnızca Husqvarna orijinal akülerini şarj edin. Sorularınız varsa Husqvarna bayinizle iletişime geçin.

Şarj edilebilir olmayan aküleri şarj etmeyin.

2011 - 002 - 12.06.2023• Akü şarj cihazını parçalarına ayırmaya veya onarmaya çalışmayın. Tüm onarım işlemleri yalnızca yetkili bayi tarafından gerçekleştirilmelidir. Hatalı veya hasarlı akü şarj cihazlarını kullanmayın.

Akü şarj cihazı terminallerini metal nesnelere bağlamayın.

Elektrik fişi, yalnızca topraklanmış bir duvar prizinde kullanılmalıdır.

Elektrik fişi, yalnızca yağmura karşı korumalı bir duvar prizinde kullanılmalıdır.

Hasarlı olmayan onaylı ve topraklanmış bir duvar prizi kullanın.

Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını duvar prizinden çıkarmak için elektrik fişini çekin. Güç kablosunu çekmeyin.

Tüm kabloları ve uzatma kablolarını sudan, yağdan ve keskin köşelerden uzakta tutun. Güç kablosunun kapılara, çitlere veya benzeri yerlere takılmadığından emin olun.

Arızalı ya da hasar görmüş akü veya akü şarj cihazı kullanmayın.

Yıldırım düşme riskinin olduğu zamanlarda akü şarj cihazını kullanmayın.

Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek malzemelerin yakınında kullanmayın. Duman veya ateş tespit ederseniz akü şarj cihazının elektrik fişini çekip çıkarın.

Akü şarj cihazını çocuklardan uzakta tutun. Çocuklar gözetim altında tutularak akü şarj cihazıyla oynamadıklarından emin olunmalıdır.

Akü şarj cihazını temiz ve güneş ışığından uzak tutun.

Bu cihaz, güvenliklerinden sorumlu bir kişi tarafından gözetim altında tutulmadıkları ya da cihazın kullanımına ilişkin talimatlar sağlanmadıkça, fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da gerekli deneyim ve bilgiye sahip olmayan kişiler (çocuklar dahildir) tarafından kullanılmak üzere tasarlanmamıştır. Cihazla oynamadıklarından emin olmak için çocuklar gözetim altında tutulmalıdır. 2011 - 002 - 12.06.2023 179Önemli güvenlik talimatları UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/ veya ciddi yaralanmalara neden olabilir. Not: Tüm uyarı ve talimatları saklayın.

Güç kablosu hasarlıysa tehlikeleri önlemek için üretici, servis noktası veya benzer nitelikte bir kişi tarafından değiştirilmelidir.

Güç kablosunda hasar olmadığını düzenli olarak kontrol edin. Güç kablosu hasar görürse akü şarj cihazının bağlantısını derhal kesin.

Akü şarj cihazı ile yalnızca Husqvarna orijinal akülerini şarj edin. Sorularınız varsa Husqvarna bayinizle iletişime geçin.

Şarj edilebilir olmayan aküleri şarj etmeyin.

Akü şarj cihazını parçalarına ayırmaya veya onarmaya çalışmayın. Tüm onarım işlemleri yalnızca yetkili bayi tarafından gerçekleştirilmelidir. Hatalı veya hasarlı akü şarj cihazlarını kullanmayın.

Akü şarj cihazı terminallerini metal nesnelere bağlamayın.

Elektrik fişi, yalnızca topraklanmış bir duvar prizinde kullanılmalıdır.

Elektrik fişi, yalnızca yağmura karşı korumalı bir duvar prizinde kullanılmalıdır.

Hasarlı olmayan onaylı ve topraklanmış bir duvar prizi kullanın.

Akü şarj cihazını güç kablosundan tutup kaldırmayın. Akü şarj cihazını duvar prizinden çıkarmak için elektrik fişini çekin. Güç kablosunu çekmeyin.

Tüm kabloları ve uzatma kablolarını sudan, yağdan ve keskin köşelerden uzakta tutun. Güç kablosunun kapılara, çitlere veya benzeri yerlere takılmadığından emin olun.

Arızalı ya da hasar görmüş akü veya akü şarj cihazı kullanmayın.

Yıldırım düşme riskinin olduğu zamanlarda akü şarj cihazını kullanmayın.

Akü şarj cihazını, yanıcı malzemelerin veya korozyona neden olabilecek

2011 - 002 - 12.06.2023malzemelerin yakınında kullanmayın. Duman veya ateş tespit ederseniz akü şarj cihazının elektrik fişini çekip çıkarın.

Akü şarj cihazını çocuklardan uzakta tutun. Çocuklar gözetim altında tutularak akü şarj cihazıyla oynamadıklarından emin olunmalıdır.

Akü şarj cihazını temiz ve güneş ışığından uzak tutun.

Bu akü şarj cihazı, gözetim altında tutuldukları ya da akü şarj cihazının güvenli şekilde kullanımına ilişkin talimatlar sağlandığı ve gerçekleşebilecek tehlikeler açıklandığı sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan ya da yetersiz deneyim ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar akü şarj cihazı ile oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri gözetim olmadan çocuklar tarafından gerçekleştirilmemelidir. Montaj Akü şarj cihazını monte etme

1. Elektrik fişinin (A) bir duvar prizine bağlı

olmadığından emin olun.

2. Güç kablosunu (B) akü şarj cihazındaki elektrik

prizine (C) bağlayın. Çalışma Aküyü şarj etme DİKKAT: Akü şarj cihazını sıcaklığın 0°C (32°F) ile 40°C (104°F) arasında olduğu durumlarda kullanın. DİKKAT: Akü şarj cihazını yalnızca hava akışının iyi olduğu bir yerde kullanın.

1. Şarj cihazı AÇMA/KAPAMA anahtarının KAPALI

konumuna ayarlandığından emin olun.

2. Elektrik fişini topraklanmış bir duvar prizine bağlayın.

DİKKAT: Akü şarj cihazını sadece nominal değerler plakasında belirtilen voltaj ve frekansa sahip bir duvar prize bağlayın.

3. Şarj cihazı fişini üründeki akü şarj cihazı soketine

bağlayın. 2011 - 002 - 12.06.2023 1814. Motor AÇMA/KAPAMA anahtarını AÇIK konuma getirin. Mümkünse ürünün, akünün şarj olduğunu gösterdiğinden emin olun. Not: Şarj göstergesinin konumu için ürünün kullanım kılavuzuna bakın.

5. Akü tamamen şarj olduğunda şarj cihazı AÇMA/

KAPAMA anahtarını KAPALI konuma getirin. Şarj süreleri için ürünün kullanım kılavuzuna bakın.

6. Şarj cihazının fişini üründeki akü şarj cihazı

7. Akü şarj cihazının duvar priziyle bağlantısını kesmek

için elektrik fişini çekin. Güç kablosunu çekmeyin. Sorun giderme Sorun giderme Belirtiler Neden Çözüm Akü şarj olmuyor. Akü şarj cihazı şebeke prizine doğru şekilde bağlanmamıştır. Akü şarj cihazını bir şebeke prizine takın. Güç kablosu akü şarj cihazına doğru şekilde bağlanmamıştır. Güç kablosunu akü şarj cihazına bağlayın. Motor AÇMA/KAPAMA anahtarı KA- PALI konumdadır. Motor AÇMA/KAPAMA anahtarını AÇIK konuma getirin. Akü şarj cihazı ürüne doğru şekilde bağlanmamıştır. Akü şarj cihazını ürüne bağlayın. Akü hasarlıdır. Akü şarj cihazının bağlantısını kesin ve onaylı bir servis bayisiyle konu- şun. Güç kablosu veya akü şarj cihazı ha- sarlıdır. Akü şarj cihazının bağlantısını kesin ve onaylı bir servis bayisiyle konu- şun. Taşıma, depolama ve atma Taşıma ve depolama

• Hasar veya kaza olmasını önlemek için taşıma sırasında akü şarj cihazını güvenli bir şekilde bağlayın.

• Akü şarj cihazını çivi, vida veya mücevherat gibi metal nesnelerden uzak tutun.

• Çocukların veya yetkili olmayan kişilerin erişmesini önlemek için akü şarj cihazını kilitli bir alanda tutun.

• Akü şarj cihazını kuru, dondan etkilenmeyen ve temiz bir yerde tutun. Ortam sıcaklığı 0°C/32°F ile 50°C/122°F arasında olmalıdır.

• Akü şarj cihazını güneş ışığından uzak tutun.

• Depolamadan önce akü şarj cihazını temizleyin.

• Depolamadan önce akü şarj cihazının bağlantısını kesin. Bertaraf Husqvarna akü şarj cihazları evsel atıklar değildir. Bertaraf talimatlarına uyun.

• Yerel bertaraf gerekliliklerine ve geçerli düzenlemelere uyun.

• Akü şarj cihazını ve ambalajı uygun bir atık tesisinde geri dönüştürün.

• Akü şarj cihazının geri dönüşümü ve bertarafı hakkında daha fazla bilgi için yerel Husqvarna bayinizle görüşün. 182 2011 - 002 - 12.06.2023Teknik veriler

Akü şarj cihazı PS 300C Çıkış Voltajı, VDC 58 Aynı anda şarj edilebilir akü sayısı 1-3
