Aspire P4A 18C70 - Cargador de batería HUSQVARNA - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Aspire P4A 18C70 HUSQVARNA

ES Instrucciones de empleo Cargador de batería

Español ......Página 29

Indicaciones de seguridad

Lea íntegra-mente

estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

Guarde estas instrucciones en un lugar seguro.

Únicamente utilice el cargador si conoce y domina todas sus funciones, o si ha sido instruido al respecto.

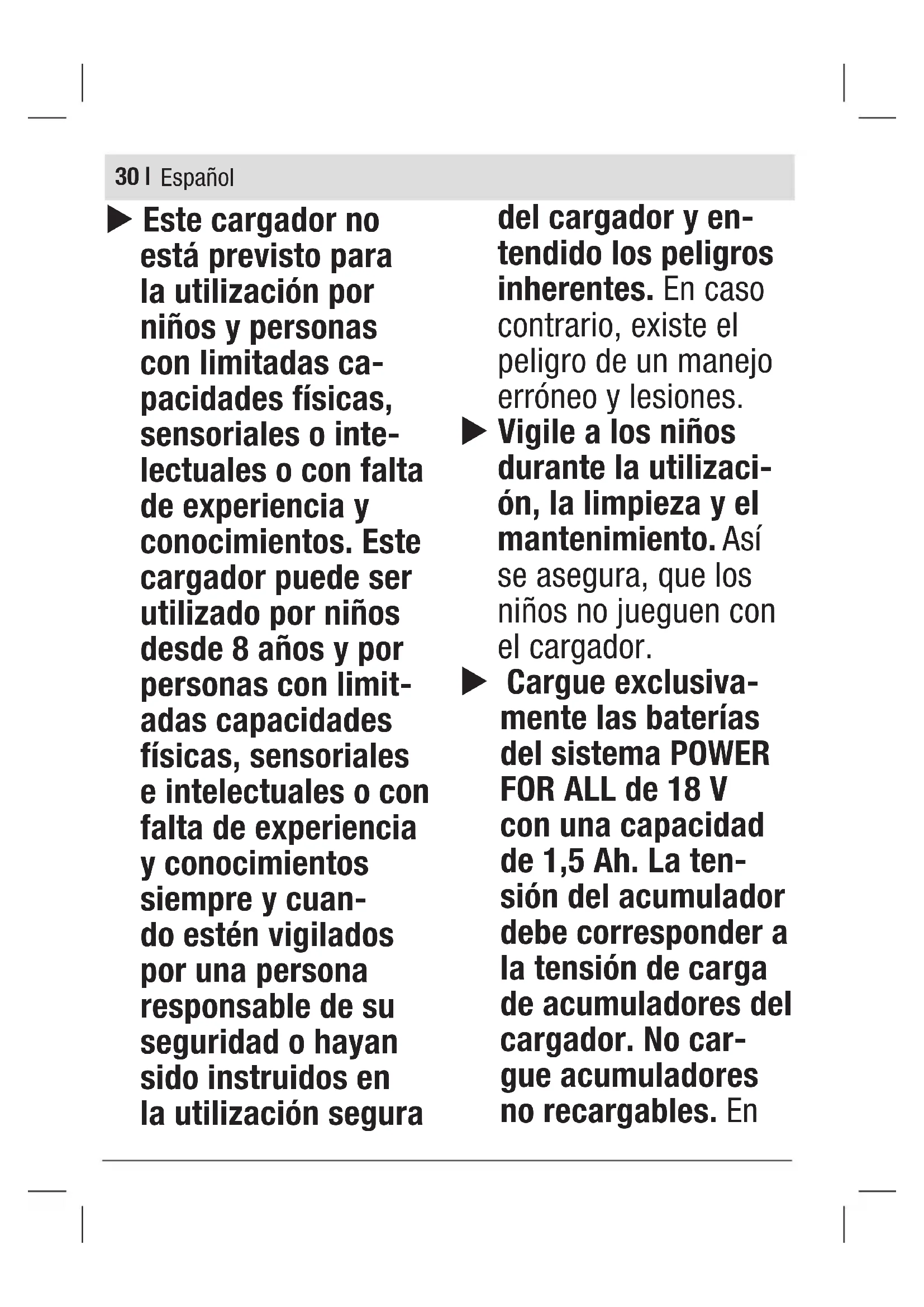

Este cargador no está previsto para la utilización por niños y personas con limitadas ca-pacidades físicas, sensoriales o inte-lectuales o con falta de experiencia y conocimientos. Este cargador puede ser utilizado por niños desde 8 años y por personas con limitadas capacidades físicas, sensoriales e intelectuales o con falta de experiencia y conocimientos siempre y cuan-do estén vigilados por una persona responsable de su seguridad o hayan sido instruidos en la utilización segura

del cargador y entendido los peligros inherentes. En caso contrario, existe el peligro de un manejo erróneo y lesiones.

Vigile a los niños durante la utilización, la limpieza y el mantenimiento. Así se asegura, que los niños no jueguen con el cargador.

▶ Cargue exclusivamente las baterías del sistema POWER FOR ALL de 18 V con una capacidad de 1,5 Ah. La tensión del acumulador debe corresponder a la tensión de carga de acumuladores del cargador. No car-gue acumuladores no recargables. En

caso contrario existe peligro de incendio y explosión.

Utilice el cargador sólo en espacios cerrados y manténgalo alejado de la humedad. Existe el riesgo de recibir una descarga eléctrica si penetra agua en el cargador.

Mantenga el cargador limpio. La suciedad puede comportar un peligro de descarga eléctrica.
▶ Antes de cualquier uso, compruebe el cargador, incluyendo el cable y el enchufe. No utilice el cargador si detecta daños. No desmonte el cargador. Solo Hus-

qvarna o un taller de servicio postventa autorizado puede realizar las reparaciones necesarias exclusivamente con piezas de repuesto originales. Cargadores, cables y enchufes dañados suponen un mayor riesgo de elec- trocución.

▶ No opere el cargador sobre superficies fácilmente inflamables (por ejemplo, papel, tejidos, etc.) o en un entorno inflamable. Debido al calentamiento del cargador durante la carga, existe peligro de incendio.
▶ No obture las rendijas de ventilación del car-

gador. En caso contrario, el cargador se puede sobrecalentar y dejar de funcionar correctamente.

▶ Solamente recargar los acumuladores con los cargadores especificados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.

▶ Si el acumulador se daña o usa de forma inapropiada pueden también emanar vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia. Los vapores pueden llegar a irritar las vías respiratorias.

La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras.

Descripción del producto y servicio

Utilización reglamentaria

El cargador de baterías está diseñado para cargar las baterías recargables de 18 V del sistema POWER FOR ALL.

Componentes principales

(1) Indicador rojo de sistema de control de temperatura/avería
(2) Indicador del estado de carga de la batería verde
(3) Compartimiento de carga

Datos técnicos

Cargador P4A 18- C70
Clase de protección	☐ / II
Corriente de cargaA)	3,0 A
Tensión de carga del acumulador (detección automática de tensión)	14,4–18 V =
Peso según EP-TA-Procedure 01:2014	0,40 kg

A) dependiente de la temperatura y del tipo de acumulador

Proceso de carga

¡Preste atención a la tensión de red! La tensión de alimentación deberá coincidir con las indicaciones en la placa decaracterísticas del cargador.

Asegúrese de que el compartimiento de carga (3) y los contactos del acumulador estén libres de suciedad tosca. Asegúrese de que el acumulador esté completamente insertado.

El proceso de carga comienza en tan pronto el enchufe de la red del cargador se conecta a la caja de enchufe y el acumulador se introduce en el compartimiento de carga (3).

El proceso de carga solo es posible cuando la temperatura del acumulador se encuentra dentro del margen de temperatura de carga admisible (0–45 °C).

El proceso de carga inteligente detecta automáticamente el estado de carga del acumulador y lo carga con la corriente de carga óptima en función de la temperatura y la tensión del acumulador.

34 | Español

Así se protege el acumulador y se mantiene completamente cargado cuando se guarda en el cargador.

Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse.

En caso de efectuar recargas continuas o muy seguidas puede que llegue a calentarse el cargador. Sin embargo, esto no tiene inconvenientes y no indica un defecto técnico del cargador.

Tiempo de carga

La siguiente tabla muestra el tiempo aproximado necesario en minutos para el estado de carga deseado, en función del tipo de acumulador. El tiempo de carga depende del tipo de acumulador y de la temperatura.

P4A 18-C70

Baterías recar-gables de 18V del sistemaPOWER FORALL
1,5 Ah ≈24 ≈33
2,0 Ah ≈32 ≈45
2,5 Ah ≈40 ≈60
3,0 Ah ≈48 ≈72
4,0 Ah ≈64 ≈95
4,0 Ah Power Plus	≈69 ≈88
5,0 Ah ≈80 ≈105
6,0 Ah ≈96 ≈130

corresponde a un estado de carga de ≈ 80 %
corresponde a un estado de carga completo

Significado de los indicadores

Luz intermitente (rápida) del indicador de estado de carga verde

El proceso de carga rápida se señaliza mediante un rápido parpadeo del indicador del estado

de carga del acumulador verde (2).

El acumulador se puede sacar y utilizar en todo momento.

Tan pronto se ha alcanzado aprox. 80 % de la capacidad del acumulador, se retarda el parpa-deo del indicador del estado de carga del acumulador verde. El proceso de carga rápida se ha finalizado ahora. Si el acumulador permanece en el cargador, la carga se completa a una velocidad más lenta.

Luz intermitente (lenta) del indicador de estado de carga verde

Con el estado de carga del acumulador de aprox. 80 %, el indicador verde del

estado de carga (2) parpadea lentamente.

El acumulador se puede tomar para el uso inmediato.

Luz permanente del indicador del estado de carga del acumulador

La luz permanente del indicador verde del estado de carga del acumulador (2)

señaliza que el acumulador está totalmente cargado. Seguidamente puede retirarse el acumulador e utilizarse inmediatamente.

Sin el acumulador colocado, la luz permanente del indicador del estado de carga del acumulador (2) señaliza, que el enchufe de red está encajado en la caja de enchufe y el cargador está listo para el funcionamiento.

Luz permanente del indicador rojo de sistema de control de temperatura

La luz permanente del indicador rojo (1) señaliza que la temperatura del

acumulador se encuentra fuera del margen de temperatura de carga admisible (0–45 °C). Tan pronto se ha alcanzado el margen de temperatura admisible, comienza el proceso de carga.

Luz intermitente del indicador rojo - fallo

La Luz intermitente del indicador rojo (1) señaliza otro fallo en el proceso de carga (ver „El acumulador no se está cargando“, Página 36).

Eliminación de errores

El acumulador no se está cargando

X--

El acumulador no se está cargando; el indicador rojo (1) parpadea y el indicador verde del estado de carga (2) está continuamente iluminado.

Causa: El cargador ha detectado una avería interna

Remedio: Asegúrese de que todas los acumuladores estén

completamente insertados. Desenchufe la clavija y vuelva a enchufarla. Si el error vuelve a producirse, haga que un taller de servicio postventa autorizado de Husqvarna compruebe el cargador.

Causa: El acumulador no está correctamente encajado Remedio: Inserte el acumulador correctamente en el cargador.

Causa: Los contactos del acumulador y de la carga están sucios. Remedio: Limpie los contactos del acumulador y de la carga; p.ej., enchufando y desenchufando el acumulador varias veces.

Causa: Acumulador defectuoso Remedio: Sustituya el acumulador.

Simple icon showing a thermometer above a red circle on a gray background (no text or symbols)

El acumulador no se está cargando y el indicador (1) está iluminado de color rojo.

Causa: Temperatura del acumulador fuera del margen de temperatura de carga admisible

Remedio: Espere hasta que la temperatura del acumulador vuelva a estar dentro del margen de temperatura de carga admisible (0–45 °C).

Los indicadores no se encienden

No se ilumina ningún indicador, el acumulador no se está cargando.

Causa: Caja de enchufe, cable de red o cargador defectuoso

Remedio: Compruebe la tensión de la red. Si es necesario, deje revisar el cargador en un centro de servicio autorizado.

Causa: El enchufe de red del cargador no está (correctamente) conectado

Remedio: Inserte el enchufe de la red (completamente) en la caja de enchufe.

Eliminación

Los cargadores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje los cargadores a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán coleccionarse por separado los cargadores para ser sometidas a un reciclaje ecológico.

En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.

El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.
