Aspire P4A 18C70 - Akkulaturi HUSQVARNA - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE Aspire P4A 18C70 HUSQVARNA

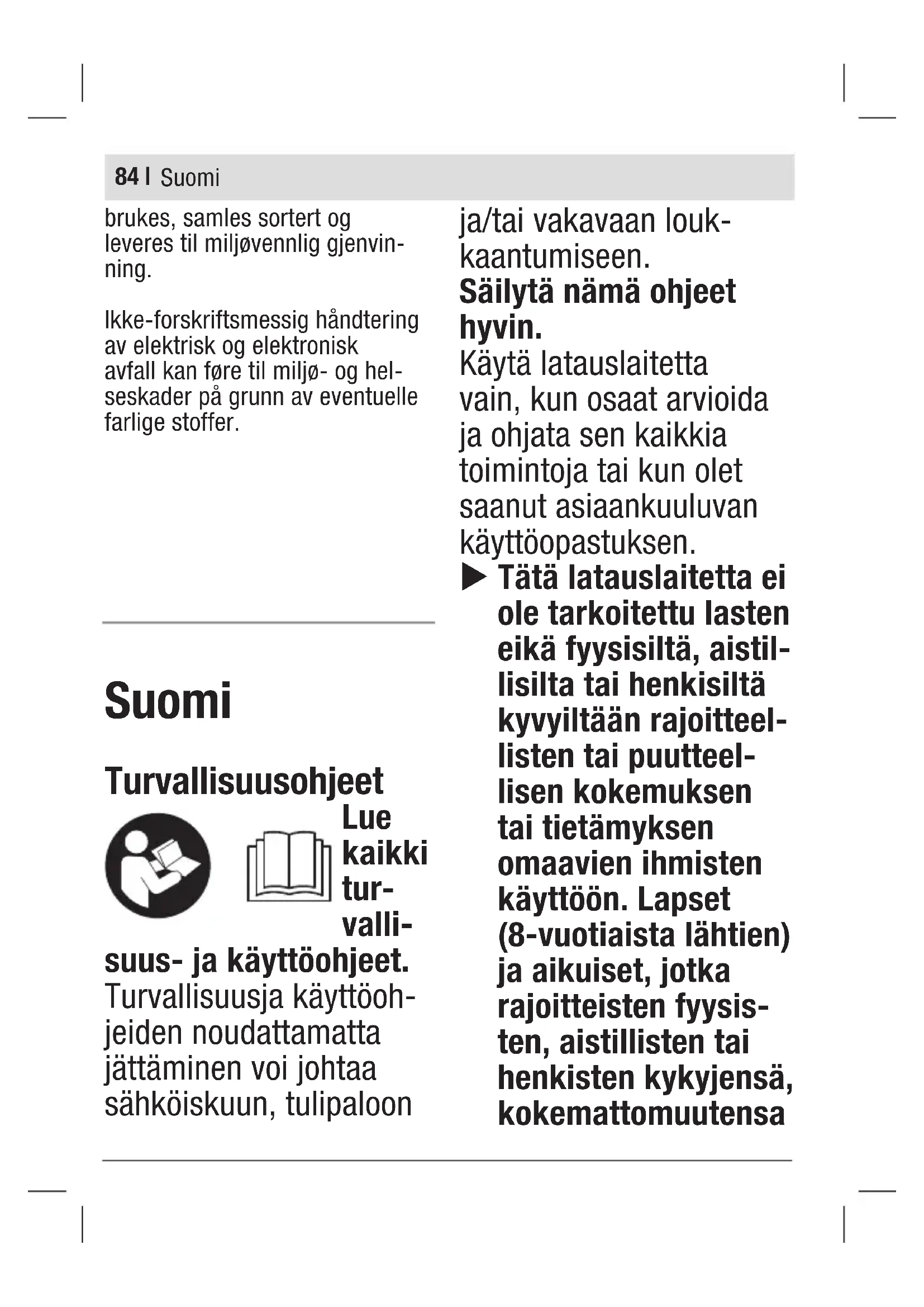

FI Käyttöohje Akkulaturi

Lue kaikki tur- valli-

suus- ja käyttöohjeet.

Turvallisuusja käyttöoh- jeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon

ja/tai vakavaan louk-kaantumiseen.

Säilytä nämä ohjeet hyvin.

Käytä latauslaitetta vain, kun osaat arvioida ja ohjata sen kaikkia toimintoja tai kun olet saanut asiaankuuluvan käyttöopastuksen.

Tätä latauslaitetta ei ole tarkoitettu lasten eikä fyysisiltä, aistil-lisilta tai henkisiltä kyvyiltään rajoitteel-listen tai puutteellisen kokemuksen tai tietämyksen omaavien ihmisten käyttöön. Lapset (8-vuotiaista lähtien) ja aikuiset, jotka rajoitteisten fyysis-ten, aistillisten tai henkisten kykyjensä, kokemattomuutensa

tai tietämättömyy- tensä takia eivät osaa käyttää lataus- laitetta turvallisesti, eivät saa käyttää sitä ilman vastuulli- sen henkilön valvon- taa tai neuvontaa.

Muuten voi tapahtua käyttövirheitä ja tapa- turmia.

▶ Valvo lapsia laitteen käytön, puhdistuksen ja huollon aikana. Näin saat varmistettua, etteivät lapset leiki latauslaitteen kanssa.

▶ Lataa vain 18 V:n POWER FOR ALL -järjestelmän ak- kuja, joiden kapa- siteetti on 1,5 Ah. Akkujännitteen tulee vastata latauslait- teen latausjännitet-

tä. Älä lataa kerta- käyttöisiä akkuja.

Muutoin syntyy tulipa-lo- ja räjähdysvaara.

Käytä latauslai- tetta vain sisäti- loissa, äläkä altista sitä kostudelle. Veden pääsy latauslaitteen sisään aiheuttaa säh- köiskuvaaran.

▶ Pidä latauslaite puhtaana. Lika aiheuttaa sähköisku-vaaran.

▶ Tarkista latauslaite ja sen johto ja pistotulppa ennen jokaista käyttökertaa. Älä käytä vahingoittunutta latauslaitetta. Älä avaa latauslaitetta itse. Älä avaa laturia itse, vaan

korjauta se Husqvarnalla tai valtuutetussa huoltoliikkeessä, joka käyttää ainoastaan alkuperäisiä varaosia. Viallinen latauslaite, johto ja pistotulppa aiheutta-vat sähköiskuvaaran.

▶ Älä käytä latauslaitetta her- kästi syttyvällä alus- talla (esimerkiksi paperi, tekstiilit, jne.) tai palonaras- sa ympäristössä. Palovaara, koska latauslaite kuumenee latauksen aikana.

- Älä peitä latauslaitteen tuuletusrakoja. Muuten latauslaite voi ylikuumentua ja toimia virheellisesti. - Lataa akku vain

valmistajan suosittelemassa latauslaitteessa.

Latauslaite, joka so- veltuu määrätyntyyp- piselle akulle, saattaa muodostaa tulipalo- vaaran erilaista akkua ladattaessa.

▶ Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Tuuleta tehokkaasti ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.

Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä kos- kettamasta nestettä. Jos nestettä pääsee

vahingossa iholle, huuhtele kosketus- kohta vedellä. Jos nestettä pääsee sil- miin, käänny lisäksi lääkärin puoleen.

Akusta vuotava nes- te saattaa aiheuttaa ärsytystä ja palovam- moja.

Tuotteen ja ominaisu- uksien kuvaus

Määräystenmukainen käyttö

Laturi on tarkoitettu 18 V:n ladattavien POWER FOR ALL-järjestelmän akkujen lataamiseen.

Kuvatut osat

(1) Lämpötilavalvonnan/virheilmoituksen punainen merkkivalo
(2) Vihreä lataustilan merkkivalo
(3) Latausaukko

Tekniset tiedot

Latauslaite P4A 18-C70
Suojausluokka / II	☐
LatausvirtaA)	3,0 A
Akun latausjän-nite(automaattinen jännitteen tunnistus)	14,4–18 V---
Paino EPTA-Pro-cedure01:2014 -ohjei-den mukaan	0,40 kg

A) riippuu lämpötilasta ja akkutyypistä

Lataus

▶ Huomioi verkkojännite! Vir- talähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja.

Varmista, ettei latausau- kossa (3) ja akun koskettimissa

ole karkeaa likaa. Varmista, että akku on kunnolla paikallaan.

Lataus alkaa heti kun kytket latauslaitteen pistotulpan pistorasiaan ja työnnät akun latausauk- koon (3).

Lataus on mahdollista vain kun akun lämpötila on sallitulla lataus-lämpötila-alueella (0–45 °C).

Älykäs lataustoiminto tunnistaa automaattisesti akun lataustilan ja lataa optimaalisella latausvirralla akun lämpötilan ja jännitteen mukaan.

Tämä suojaa akkua ja akku pysyy aina täyteen ladattuna, kun sitä säilytetään latauslaitteessa.

Huomattavasti lyhentynyt käyn-tiaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen.

Latauslaite saattaa lämmetä, kun sitä käytetään jatkuvasti tai toistuvasti ilman taukoja. Tämä on kuitenkin vaaratonta ja se ei merkitse latauslaitteen teknistä vikaa.

Latausajat

Alla oleva taulukko näyttää likimääräisen ajan minuutteina, joka tarvitaan akun lataamiseen haluttuun lataustasoon kunkin akkutyypin mukaan. Latausaika riippuu akun tyypistä ja lämpöti- lasta.

P4A 18-C70

Ladattavat 18V:n POWERFOR ALL-järjestelmänakut
1,5 Ah ≈24 ≈33
2,0 Ah ≈32 ≈45
2,5 Ah ≈40 ≈60
3,0 Ah ≈48 ≈72
4,0 Ah ≈64 ≈95
4,0 Ah PowerPlus	≈69 ≈88
5,0 Ah ≈80 ≈105
6,0 Ah ≈96 ≈130

Vastaa noin 80 %:n lataustasoa
Vastaa täyteen ladattua tilaa

Merkkivalojen mer- kitys

Lataustilan vihreän merk- kivalon nopea vilkunta

Charge

Pikalataamisesta ilmoitetaan vihreänä vilkkuvalla latausti-lan merkkivalolla (2).

Akun voi ottaa koska tahansa pois latauslaitteesta käyttöä varten.

Heti kun akun kapasiteetti on noin 80 % tasolla, akun lataustilan vihreän merkkivalon vilkunta hidastuu. Tällöin pikalataus on saatu päätökseen. Jos akku jätetään latauslaitteeseen, akku ladataan täyteen hitaammalla nopeudella.

Lataustilan vihreän merk- kivalon hidas vilkunta

GO 80%

Kun akun lataustason on noin 80 %, lataustilan vihreä merkkivalo (2) vilkkuu hitaasti.

Akun voi ottaa heti käyttöön.

Akun lataustilan merkkiva- lon jatkuva palaminen

Kun akun lataustilan vihreä merkkivalo (2) palaa jatkuvasti, akku on ladattu täyteen. Tällöin akun

voi ottaa käyttöön.

Kun akku ei ole latauslaitteessa ja akun lataustilan erkkivalo (2) palaa jatkuvasti, tämä on ilmoitus siitä, että pistotulppa on kytketty pistorasiaan ja latauslaite on käyttövalmis.

Lämpötilavalvonnan jatkuvasti palava punainen merkkivalo

Jatkuvasti palava punainen merkkivalo (1) ilmoittaa siitä, ettei akun lämpötila ole sallitulla latauslämpötila-

alueella (0–45 °C). Lataus alkaa heti kun lämpötila on sallitulla alueella.

90 | Suomi

Virheilmoituksen vilkkuva punainen merkkivalo

---

Vilkkuva punainen merkkivalo (1) ilmoittaa muusta lataushäiriöstä (katso „Akkua ei

ladata“, Sivu 90).

Virheiden korjaa- minen

Akkua ei ladata

X--

Akku ei lataudu, punainen merkkivalo (1) vilkkuu ja lataustilan vihreä merkkivalo (2)palaa jatkuvasti.

Syy: latauslaite on havainnut sisäisen virheen

Korjausohje: varmista, että akut on kytketty kunnolla paikoilleen. Irrota pistoke ja aseta se takaisin paikalleen. Jos virhe toistuu, tarkistuta laturi valtuutetussa

Husqvarna-tuotteiden huoltoliikkeessä.

Syy: akku ei ole kunnolla paikal- laan

Korjausohje: työnnä akku kun- nolla paikalleen latauslaitteeseen.

Syy: akku ja sen latauskosketti-met ovat likaisia

Korjausohje: puhdista akku ja latauskoskettimet; esimerkiksi kytkemällä ja irrottamalla akku useita kertoja.

Syy: akku on viallinen

Korjausohje: vaihda akku.

Akku ei lataudu ja lataustilan merkkivalo (1) palaa jatkuvasti.

Syy: akun lämpötila sallitun latauslämpötila-alueen ulkopuolella Korjaustoimenpide: odota, kunnes akun lämpötila on jälleen sallitun latauslämpötila-alueen (0–45 °C) sisällä.

Merkkivalot eivät syty

Mikään merkkivalo ei pala, akkua ei ladata.

Syy: pistorasia, verkkojohto tai latauslaite on viallinen Korjausohje: tarkista verkko-jännite. Tarkistuta latauslaite tarvittaessa valtuutetussa huolto-pisteessä.

Syy: latauslaitteen pistotulppaa ei ole kytketty (kunnolla) pistorasiaan

Korjausohje: kytke pistotulppa (kunnolla) pistorasiaan. Hoito ja huolto

Koskee vain EU-maita:

Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat latauslaitteet tulee kerä-tä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten tervey-delle.

Hävitys

Latauslaitteet, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä lataus- laitteita talousjät- teisiin!
