MANUAL DE UTILIZADOR Aspire P4A 18C70 HUSQVARNA
PT Manual de instruções Carregador de bateria
Português ......Página 38
Italiano ......Pagina 46
Nederlands....Pagina 54
Dansk....Side 62
Svenska ....Sidan 69
Norsk....Side 76
Suomi....Sivu 84

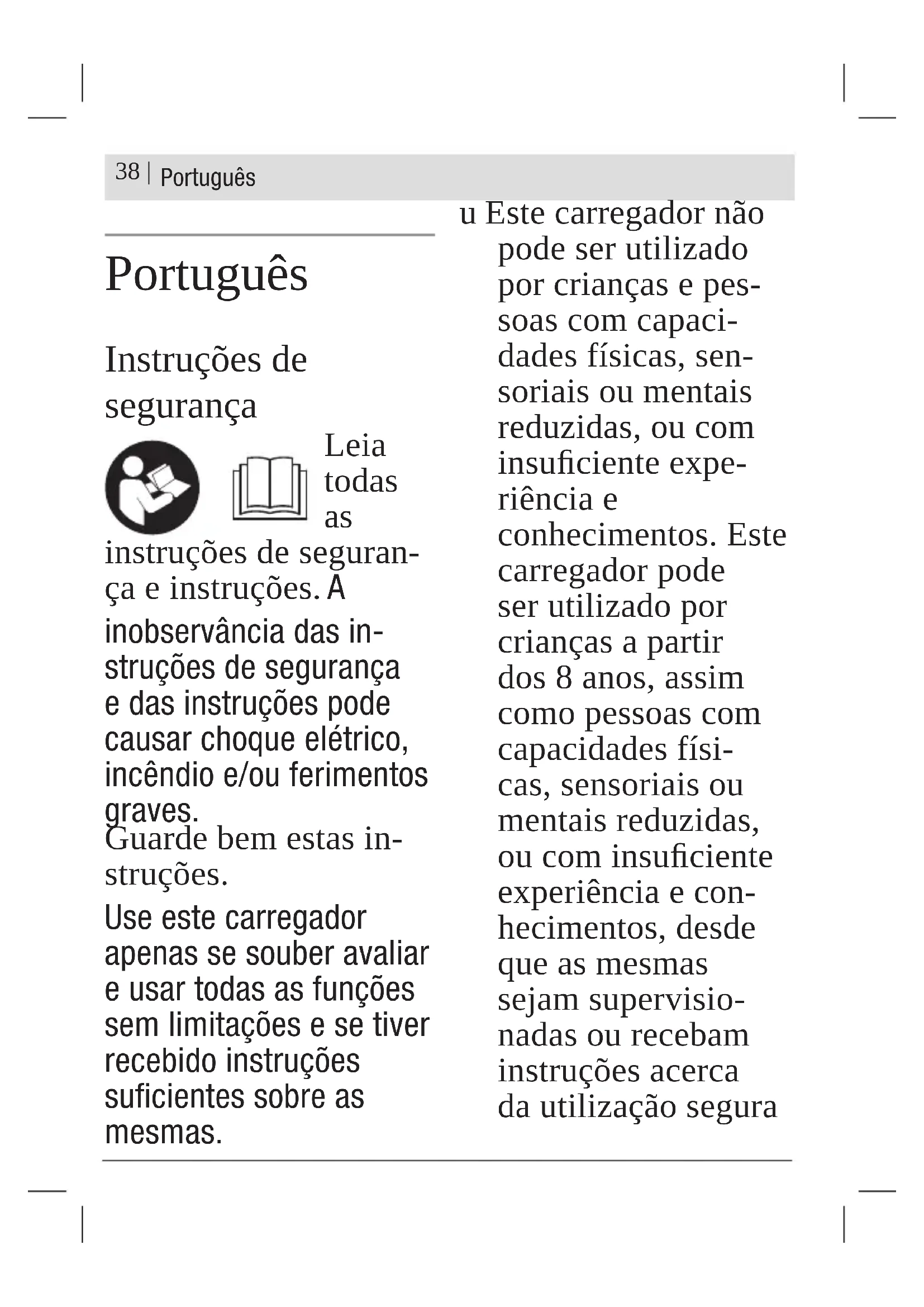

Instruções de segurança
Leia todas as
instruções de segurança e instruções. À inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.
Guarde bem estas instruções.
Use este carregador apenas se souber avaliar e usar todas as funções sem limitações e se tiver recebido instruções suficientes sobre as mesmas.
u Este carregador não pode ser utilizado por crianças e pes- soas com capaci- dades físicas, sen- soriais ou mentais reduzidas, ou com insuficiente expe- riência e conhecimentos. Este carregador pode ser utilizado por crianças a partir dos 8 anos, assim como pessoas com capacidades físi- cas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e con- hecimentos, desde que as mesmas sejam supervisio- nadas ou recebam instruções acerca da utilização segura
do carregador e dos perigos provenientes do mesmo. Caso contrário há perigo de operação errada e ferimentos.
▶ Vigie as crianças durante a utilização, a limpeza e a manutenção. Desta forma garante que nenhuma criança brinca com o carregador.
Carregue apenas baterias do sistema POWER FOR ALL de 18 V com uma ca-pacidade de 1,5 Ah. A tensão da bateria tem de coincidir com a tensão de carga para a bateria do carregador. Não carregue baterias não recarregáveis.
Caso contrário, existe perigo de incêndio e explosão.
Use o carregador apenas em espaços fechados e mantenha-o afastado de humidade. A infiltração de água num carregador aumenta o risco de choque elétrico.
Mantenha o carregador limpo.
Com sujidade existe o perigo de choque elétrico.
▶ Antes de cada utilização verifique o carregador, incl. cabo e ficha. Não utilize o carregador se detetar danos no mesmo. Não abra o carregador pesso-almente e solicite a
sua reparação apenas pela Husqvarna ou por um centro de serviço de pós-ven-da autorizado que utilize unicamente peças de substituição originais.
Carregadores, cabos e fichas danificados aumentam o risco de choque elétrico.
▶ Não opere o carregador sobre uma base facilmente inflamável (p. ex. papel, têxtil, etc.) ou em ambiente inflamável. Devido ao aquecimento do carregador de tensão durante o carregamento, existe perigo de incêndio.
▶ Não cubra as ranhuras de
ventilação do carregador. Caso contrário, o carregador pode sobreaquecer e deixar de funcionar corretamente.
Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.
Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados
quaisquer sintomas. É possível que os va- pores irritem as vias respiratórias.
▶ No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
Descrição do produto e do serviço
Utilização adequada
O carregador de bateria destina-se a carregar baterias do sistema POWER FOR ALL de 18 V recarregáveis.
Componentes ilustrados
(1) Indicação vermelha da monitorização da temperatura/erro
(2) Indicador do nível de carga verde
(3) Compartimento de carregamento
Dados técnicos
| Carregador P4A 18-C70 | |
| Classe de proteção | ☐ / II |
| Corrente de cargaA) | 3,0 A |
| Tensão e carga da bateria (reconhecimento automático da tensão) | 14,4–18 V = |
| Peso conforme EPTA-Procedure 01:2014 | 0,40 kg |
A) depende da temperatura e do tipo de bateria
42 | Português
Processo de carrega- mento
▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação do carregador.
Certifique-se de que o compartimento de carga (3) e os contactos da bateria estão livres de sujidade maior.
Certifique-se de que a bateria está totalmente inserida.
O processo de carga termina, assim que a ficha de rede do carregador estiver inserido na tomada e a bateria no compartimento de carga (3).
O processo de carga só é possível se a temperatura da bateria se encontrar na faixa de temperatura de carregamento permitida (0–45 °C).
Graças ao processo de carga inteligente, o nível de carga da bateria é detetado automaticamente e a bateria é carregada sempre com a corrente de carga ideal independentemente da
temperatura e da tensão da bateria.
Desta forma, a bateria é poupada e permanece completamente carregada quando armazenada no carregador.
Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.
No caso de contínuos e repetidos ciclos de carga, sem interrupção, é possível que o carregador se esquente. No entanto, isso é seguro e não indica um defeito técnico do carregador.
Tempos de carga
Na seguinte tabela pode consultar o tempo aproximado necessário em minutos para o nível de carga desejado, em função do tipo de bateria. O tempo de carga depende do tipo de bateria e da temperatura.
P4A 18-C70
| Baterias do sistema POWER FOR ALL de 18 V recarregáveis | |
| 1,5 Ah ≈24 ≈33 | |
| 2,0 Ah ≈32 ≈45 | |
| 2,5 Ah ≈40 ≈60 | |
| 3,0 Ah ≈48 ≈72 | |
| 4,0 Ah ≈64 ≈95 | |
| 4,0 Ah Power Plus ≈69 ≈88 | |
| 5,0 Ah ≈80 ≈105 | |
| 6,0 Ah ≈96 ≈130 | |
corresponde a um nível de carga de ≈ 80%
corresponde a um nível de carga completo
Significado dos ele- mentos de indicação
Luz intermitente (rápida) indicador do nível de carga verde
O processo de carregamento rápido é indicado pelo piscar rápido do indicador do nível de carga
verde (2).
A bateria pode ser retirada em qualquer altura e utilizada.
Assim que for atingida 80% da capacidade da bateria, o piscar do indicador do nível de carga verde fica mais lento. O carregamento rápido está agora concluído. Se a bateria ficar no carregador, o processo de carga é terminado com velocidade reduzida.
Luz intermitente (lenta) indicador do nível de carga verde
Com um nível de carga da bateria de aprox. 80%, o indicador do nível de carga verde (2)
pisca lentamente.
A bateria pode ser retirada para uso imediato.
Luz permanente verde do indicador do nível de carga da bateria
A luz permanente verde do indicador do nível da carga (2) indica que a bateria está completamente
carregada. Em seguida o acumulador pode ser colocado
44 | Português
imediatamente em funcionamento.
Sem a bateria colocada, a luz permanente verde do indicador do nível da carga (2), indica que a ficha de rede está inserida na tomada e que o carregador está operacional.
Luz permanente vermelha do indicador de monitorização de temperatura
A luz permanente vermelha do indicador (1) indica que a temperatura da bateria se
encontra fora da faixa de temperatura de carga permitida (0–45 °C). O carregamento inicia-se assim que a faixa de temperatura permitida seja alcançada.
Luz intermitente vermelha do indicador
A luz intermitente vermelha do indicador (1) indica uma falha no processo de carga
(ver „A bateria não é carregada“, Página 44).
Eliminação de erros
A bateria não é carregada
A bateria não é carregada; a indicação vermelha (1) pisca e o indicador do nível de carga verde (2) acende de forma permanente.
Causa: O carregador detetou um erro interno
Solução: Certificar-se de que todas as baterias estão totalmente inseridas. Retire a ficha de alimentação e volte a introduzir. Se o erro ocorrer novamente, solicite a verificação do carregador a um centro de serviço de pós-venda para produtos Husqvarna.
Causa: bateria inserida de forma incorreta
Solução: insira a bateria corretamente no carregador.
Causa: contactos da bateria e de carregamento sujos
Solução: limpe os contactos da
bateria e de carregamento; p. ex. inserindo e removendo várias vezes a bateria.
Causa: bateria danificada Solução: substitua a bateria.
A bateria não é carregada e o indicador (1) está aceso a vermelho.
Causa: temperatura da bateria fora da faixa de temperatura de carga admissível
Solução: Esperar até que a temperatura da bateria esteja dentro da faixa de temperatura de carga admissível (0–45 °C).
Os indicadores não acendem
Nenhum indicador aceso, a bateria não é carregada.
Causa: tomada, cabo de rede ou carregador com defeito
Solução: verifique a tensão de rede. Se necessário, mande verificar o carregador num posto de assistência técnica autorizado.
Causa: a ficha de rede do carregador não está (bem) inserida Solução: insira a ficha de rede (totalmente) na tomada.
Eliminação
Carregadores, acessórios e emba-lagens devem ser enviados a uma reciclagem ecológica de matéria-prima.
Não deitar os carregadores no lixo doméstico!
Apenas para países da UE:
De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, os carregadores que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúde humada devido à possível presença de substâncias perigosas.
