BEDIENUNGSANLEITUNG Aspire P4A 18C70 HUSQVARNA

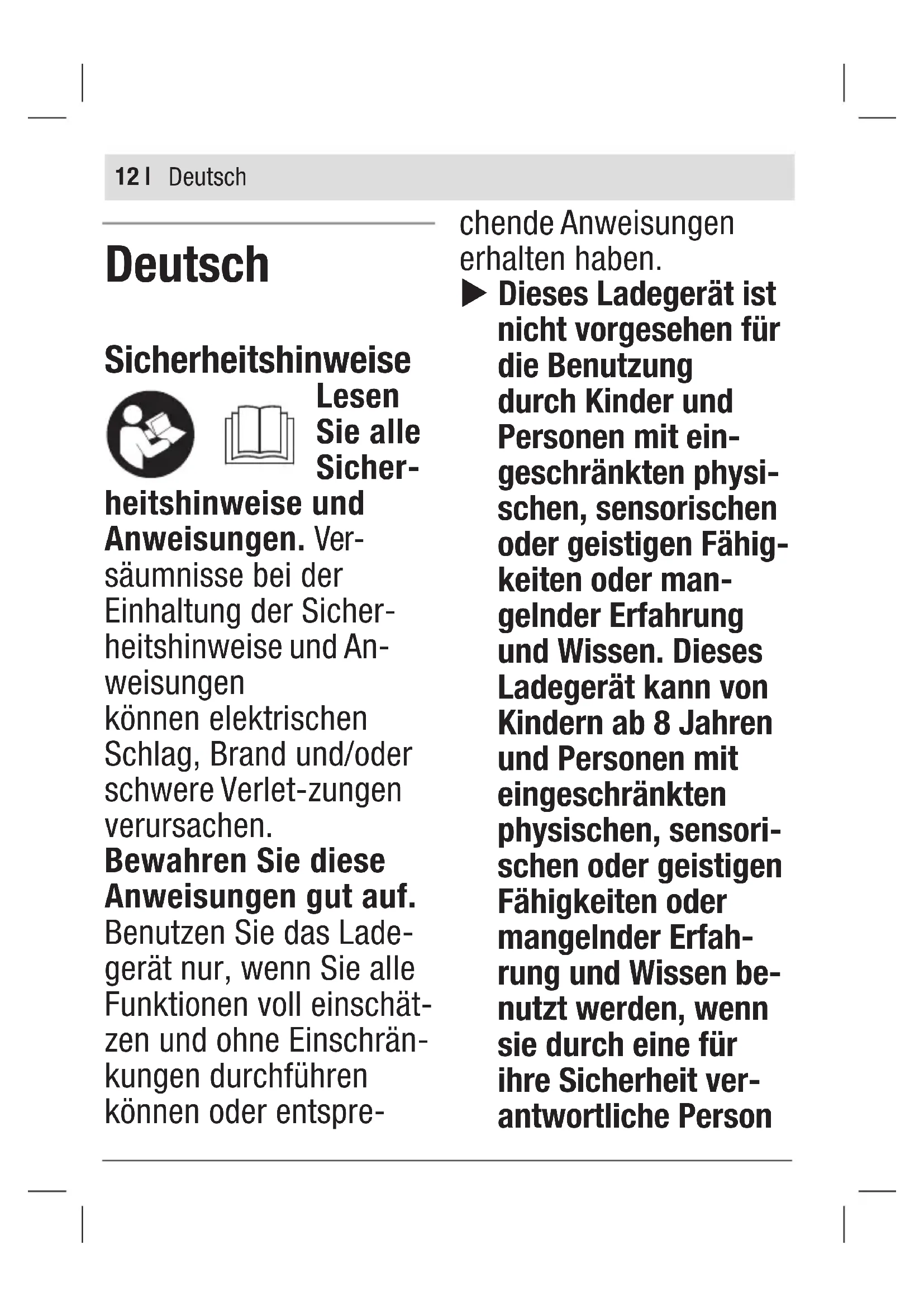

DE Betriebsanleitung Ladegerät

Lesen Sie alle Sicher-

heitshinweise und

Anweisungen. Ver-

säumnisse bei der

Einhaltung der Sicher-

heitshinweise und An- weisungen

können elektrischen

Schlag, Brand und/oder

schwere Verlet-zungen verursachen.

Bewahren Sie diese

Anweisungen gut auf.

Benutzen Sie das Lade- gerät nur, wenn Sie alle

Funktionen voll einschät-

zen und ohne Einschränkungen durchführen

können oder entspre-

chende Anweisungen erhalten haben.

▶ Dieses Ladegerät ist nicht vorgesehen für die Benutzung durch Kinder und Personen mit ein-geschränkten physi-schen, sensorischen oder geistigen Fähig-keiten oder man-gelnder Erfahrung und Wissen. Dieses Ladegerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensori-schen oder geistigen Fähigkeiten oder mangelnder Erfah-rung und Wissen be-nutzt werden, wenn sie durch eine für ihre Sicherheit ver-antwortliche Person

beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Ladegerät eingewiesen worden sind und die damit verbundenen Gefahren verstehen.

Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

▶ Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen.

Laden Sie 18 V POW-ER FOR ALL-System-akkus ausschließlich mit einer Kapazität von 1,5 Ah auf. Die Akkuspannung muss zur Akku-

Ladespannung des Ladegerätes passen. Laden Sie keine nicht wiederaufladbaren Akkus. Ansonsten besteht Brand- und Explosionsgefahr.

Benutzen Sie das Ladegerät nur in geschlossenen Räumen und halten Sie es von Nässe fern. Das Eindringenvon Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages.

▶ Halten Sie das Ladegerät sauber.
Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
▶ Überprüfen Sie vor jeder Benutzung Ladegerät inkl. Kabel

und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst, und lassen Sie es nur von Husqvarna oder einem auto-risierten Kunden-dienstzentrum unter ausschließlicher Verwendung von Original-Ersatzteilen reparieren. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.

▶ Betreiben Sie das Ladegerät nicht auf leicht brennba- rem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen

der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr.

Decken Sie die Lüftungsschlitze des Ladegerätes nicht ab. Das Ladegerät kann sonst überhitzen und nicht mehr ordnungsgemäß funktionieren.

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

▶ Bei Beschädigung und unsachgemäßem Gebrauch des

Akkus können auch Dämpfe austreten.

Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.

▶ Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzliche ärztliche Hilfe in Anspruch.

Austretende Akku-flüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Akku-Ladegerät ist zum Laden wiederaufladbarer 18 V POWER FOR ALL-Systemakkus vorgesehen.

Abgebildete Komponenten

(1) rote Anzeige Temperatur- überwachung/Fehler
(2) grüne Ladezustandsanzeige
(3) Ladeschacht

Technische Daten

Ladegerät P4A 18-C70
Schutzklasse	☐ / II
Ladestrom^A)	3,0 A
Akku-Lade-spannung(automatische Spannungser-kennung)	14,4–18 V =
Gewicht ent-sprechendEPTA-Procedure01:2014	0,40 kg

A) abhängig von Temperatur und Akkutyp

16 | Deutsch

Ladevorgang

▶ Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen.

Stellen Sie sicher, dass der Ladeschacht (3) und die Akkukontakte frei von grobem Schmutz sind. Stellen Sie sicher, dass der Akku vollständig eingesteckt ist.

Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku in den Ladeschacht (3) eingesteckt wird.

Der Ladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich ist (0–45 °C).

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom geladen. Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im

Ladegerät immer vollständig aufgeladen.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Bei kontinuierlichen bzw. mehr- mals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwär- men. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.

Ladezeiten

Der folgenden Tabelle entnehmen Sie die ungefähr benötigte Zeit in Minuten für den gewünschten Ladezustand, abhängig vom Akkutyp. Die Ladezeit hängt vom Akkutyp und von der Temperatur ab.

P4A 18-C70

Wiederaufladba-re 18 V POWER FOR ALL-Systemakkus

1,5 Ah ≈24 ≈33

Wiederaufladba-re 18 V POWER FOR ALL-Systemakkus

2,0 Ah ≈32 ≈45
2,5 Ah ≈40 ≈60
3,0 Ah ≈48 ≈72
4,0 Ah ≈64 ≈95
4,0 Ah Power Plus ≈69 ≈88
5,0 Ah ≈80 ≈105
6,0 Ah ≈96 ≈130

entspricht einem Ladezustand von ≈80 %
entspricht einem vollen Ladezustand

Bedeutung der Anzeigeelemente

Blinklicht (schnell) grüne Ladezustandsanzeige

Der Schnelladevorgang wird durch schnelles Blinken der grünen Ladezustandsanzeige (2)

signalisiert.

Der Akku kann zu jedem Zeitpunkt herausgenommen und verwendet werden.

Sobald ca. 80 % der Akkukapazität erreicht wurden, verlangsamt

sich das Blinken der grünen Ladezustandsanzeige. Der Schnellladevorgang ist nun abgeschlossen. Verbleibt der Akku im Ladegerät, wird der Ladevorgang mit geringerer Geschwindigkeit abgeschlossen.

Blinklicht (langsam) grüne Ladezustandsanzeige

Bei einem Ladezustand des Akkus von ca. 80 % blinkt die grüne Ladezustandsanzeige (2)

langsam.

Der Akku kann zum sofortigen Gebrauch entnommen werden.

Dauerlicht grüne Akku-La-dezustandsanzeige

Das Dauerlicht der grünen Ladezustandsanzeige (2) signalisiert, dass der Akku vollständ-

dig aufgeladen ist. Der Akku kann anschließend zum sofortigen Gebrauch entnommen werden. Ohne eingesteckten Akku signalisiert das Dauerlicht der Ladezustandsanzeige (2), dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.

Dauerlicht rote Anzeige Temperaturüberwachung

Das Dauerlicht der roten Anzeige (1) signalisiert, dass die Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches (0–45 °C) ist. Sobald der zulässige Temperaturbereich erreicht ist, beginnt der Ladevorgang.

Blinklicht rote Anzeige Fehler

Das Blinklicht der roten Anzeige (1) signalisiert eine andere Störung des Ladevorganges (siehe „Akku wird nicht geladen“, Seite 18).

Fehlerbehebung

Akku wird nicht geladen

Akku wird nicht geladen; die rote Anzeige (1) blinkt und die

grüne Ladezustandsanzeige (2) leuchtet dauerhaft.

Ursache: Ladegerät hat einen internen Fehler festgestellt.

Abhilfe: Stellen Sie sicher, dass alle Akkus vollständig eingesteckt sind. Ziehen Sie den Netzstecker, und stecken Sie ihn wieder ein. Wenn der Fehler erneut auftritt, lassen Sie das Ladegerät von einem autorisierten Kunden-dienstzentrum für Husqvarna Geräte überprüfen.

Ursache: Akku nicht richtig eingesteckt

Abhilfe: Stecken Sie den Akku korrekt in das Ladegerät ein.

Ursache: Akku- und Ladekontakte verschmutzt

Abhilfe: Reinigen Sie die Akku- und Ladekontakte; z.B. durch mehrfaches Ein- und Ausstecken des Akkus.

Ursache: Akku defekt

Abhilfe: Ersetzen Sie den Akku.

Akku wird nicht geladen und die Anzeige (1) leuchtet rot.

Ursache: Akkutemperatur außerhalb des zulässigen Ladetemperaturbereichs

Abhilfe: Warten Sie, bis die Akku-temperatur wieder innerhalb des zulässigen Ladetemperaturbereichs (0–45 °C) ist.

Anzeigen leuchten nicht Keine Anzeige leuchtet, Akku wird nicht geladen.

Ursache: Steckdose, Netzkabel oder Ladegerät defekt

Abhilfe: Überprüfen Sie die Netzspannung. Lassen Sie das Ladegerät gegebenenfalls von einer autorisierten Kundendienststelle überprüfen.

Ursache: Netzstecker des Ladegerätes nicht (richtig) eingesteckt

Abhilfe: Stecken Sie den Netzstecker (vollständig) in die Steckdose.

Entsorgung

Ladegeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Ladegeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Ladegeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektround Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

20 | Deutsch

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen,

ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.
