BRUKSANVISNING Aspire P4A 18C70 HUSQVARNA

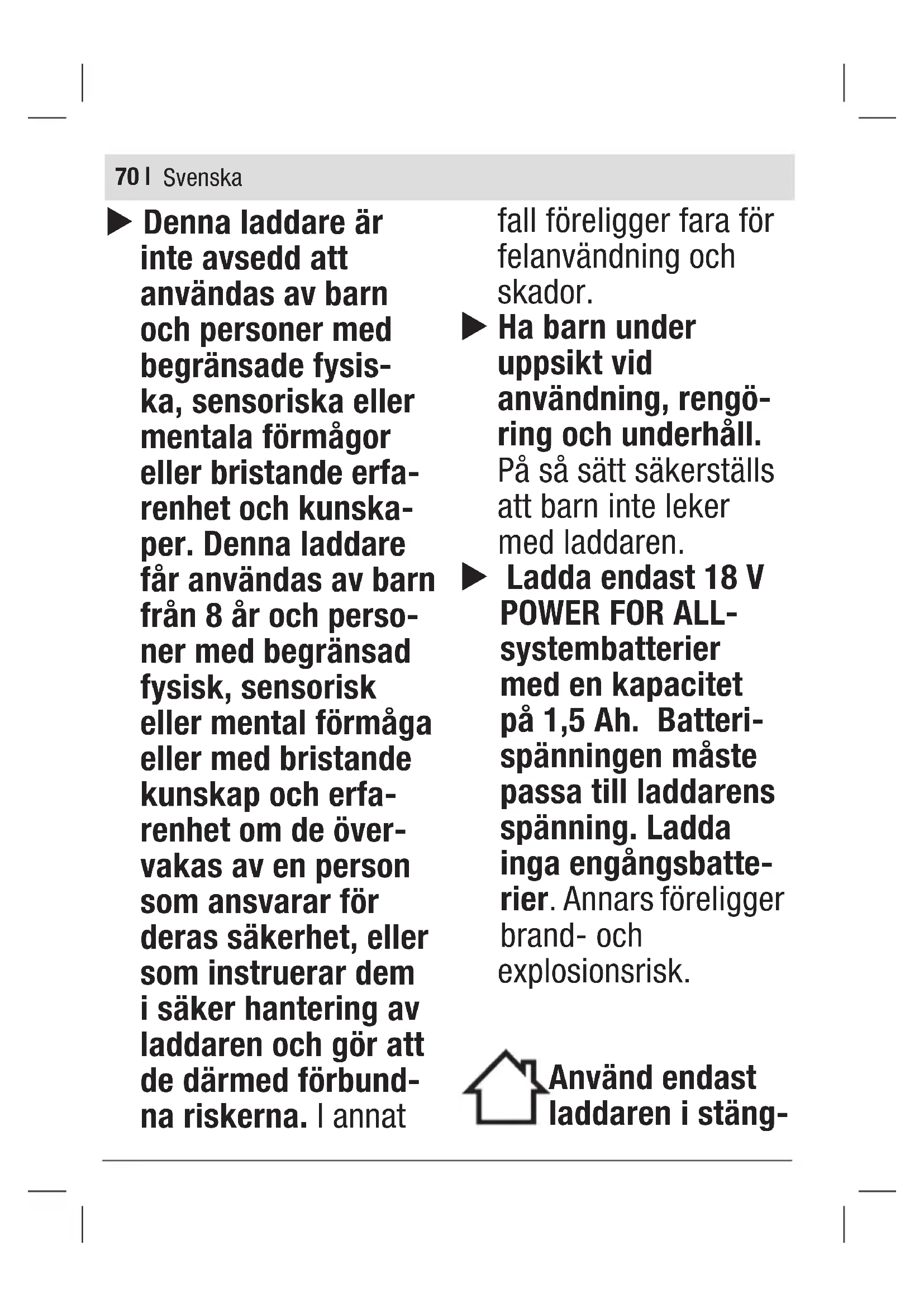

systembatterier med en kapacitet på 1,5 Ah. Batteri- spänningen måste passa till laddarens spänning. Ladda inga engångsbatte- rier. Annars föreligger brand- och explosionsrisk. Använd endast laddaren i stäng- Svenska| 71 da utrymmen och håll den på avstånd från fukt. Tränger vatten in i en laddare ökar risken för elstöt. u Håll laddaren ren. Vid smuts ökar risken för elektrisk stöt. u Kontrollera laddare inklusive kabel och kontakt innan varje användning. Använd inte laddaren om du märker någon skada. Öppna inte laddaren själv, låt endast Husqvarna eller ett auktorise- rat servicecenter reparera den och endast med original- reservdelar. Skadade laddare, kabel eller kontakt ökar risken för elstöt. u Använd inte laddaren på lättan- tändligt underlag (t.ex. papper, textil osv.) eller i lättan- tändlig omgivning. Brandrisk föreligger på grund av upp- värmning av laddaren under drift. u Täck inte över laddarens ventilati- onsöppningar. Lad- daren kan i annat fall överhettas och fun- gerar då inte längre korrekt. u Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. u I skadat eller Svenska72 | felanvänt batteri kan också ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna. u Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med väts- kan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada. Produkt- och pres- tandabeskrivning Ändamålsenlig användning Batteriladdaren är avsedd att lad- da det laddningsbara 18 V POWER FOR ALL-systembatterier. Avbildade komponenter (1) Röd lampa för temperatur- indikering/fel (2) Grön lampa för batteristatus (3) Laddfack Tekniska data Laddare P4A 18-C70 Skyddsklass / II Laddström

Beroende på temperatur och batterityp Svenska| 73 Laddning u Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på laddarens typskylt. Kontrollera att ladd- ningsfacket (3) och batterikontakterna inte är smutsiga.Kontrollera att batteriet är helt isatt. Laddningen startar så fort laddar- ens nätkontakt är ansluten till ett vägguttag och batteriet är anslutet till (3) laddningsfacket. Batteriet kan endast laddas om batteritempe- raturen ligger inom tillåtet temperaturområde (0–45 °C). Tack vare den intelligenta ladd- ningsprocessen känns batteriets laddningsstatus av automatiskt, vilket gör att batteriet laddas med optimal laddningsström beroende på dess temperatur eller spänning. På så sätt skyddas batteriet och är alltid fullt laddat när det förvaras i laddaren. Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. Vid kontinuerlig laddning eller flera laddningscykler efter varandra utan avbrott kan ladda- ren värmas upp. Det är dock ofarligt och tyder inte på en tek- nisk defekt hos laddaren. Laddningstider Följande tabell visar den ungefär- liga tid det tar i minuter att ladda batteriet helt, beroende på batterityp. Laddningstiden beror på batterityp och temperatur. P4A 18-C70 Laddningsbara

ALL-systembat- terier 1,5 Ah ≈24 ≈33 2,0 Ah ≈32 ≈45 2,5 Ah ≈40 ≈60 3,0 Ah ≈48 ≈72 4,0 Ah ≈64 ≈95 4,0 Ah Power Plus ≈69 ≈88 5,0 Ah ≈80 ≈105 6,0 Ah ≈96 ≈130 Motsvarar ett laddningsstatus på ≈ 80 % motsvarar fullt laddningsstatus Svenska74 | Indikeringselemen- tens betydelse Blinkande ljus (snabbt) grön lampa för batteristatus Snabbladdningen anges genom att den gröna laddningsindikatorn (2) blinkar snabbt. Batteriet kan tas ur och användas när som helst. När ca 80 % av batterikapacite- ten har uppnåtts börjar den gröna laddningsindikatorns att blinka långsammare. Snabbladdningen är nu avslutad. Om batteriet ligger kvar i laddaren avslutas laddningen med lägre hastighet. Blinkande ljus (långsamt) grön lampa för batteristatus När batteriet är laddat till ca 80 % blinkar den gröna lampan för batteristatus(2) långsamt. Batteriet kan tas ut och användas omedelbart. Den gröna lampan för batteriladdning lyser med fast ljus Fast grön indikering för batteristatus (2) signalerar att batteriet är helt laddat.Batteriet kan därefter tas ut och användas omedelbart. Utan batteri signalerar fast indikering för batteristatus (2) att kontakten är ansluten till uttaget och att laddaren är redo. Fast röd indikering för temperaturövervakning Fast röd indikering (1) signalerar att batteriets temperatur är högre eller lägre än tillåtet temperaturområde (0–45 °C). Så snart det tillåtna tempera- turområdet har uppnåtts börjar laddningen. Svenska| 75 Blinkande röd indikering Fel Blinkande röd indikering (1) signalerar att det är fel på laddnings- funktionen (se „Batteriet laddas inte“, Sidan 75). Felavhjälpning Batteriet laddas inte Batteriet laddas inte; den röda lampan (1) för batteristatus blinkar medan den gröna lam- pan (2) lyser med fast sken. Orsak: Laddaren har identifierat ett internt fel Åtgärd: Kontrollera att alla batte- rier är fullständigt isatta i laddaren.Dra ur nätkontakten och sätt i den igen. Om felet uppstår igen ska laddaren kontrolleras av ett auktoriserat servicecenter för Husqvarna-produkter. Orsak: Batteriet är inte riktigt anslutet Åtgärd: Sätt i batteriet korrekt igen i laddaren. Orsak: Smutsiga batteri- och laddningskontakter Åtgärd: Rengör batteri- och ladd- ningskontakterna genom att exempelvis dra ur och ansluta batteriet igen flera gånger. Orsak: Fel på batteriet Åtgärd: Byt batteri. Batteriet laddas inte samtidigt som indikeringen (1) lyser rött. Orsak: batteritemperaturen ligger utanför tillåtet temperaturintervall för laddning. Åtgärd: vänta tills batteritempe- raturen befinner sig inom tillåtet temperaturintervall för laddning (0–45 °C). Svenska76 | Lysdioderna lyser inte Ingen indikering lyser, vilket betyder att batteriet inte laddas. Orsak: Fel på stickkontakten, nätkabeln eller laddaren Åtgärd: Kontrollera nätspännin- gen.Låt vid behov en auktoriserad serviceleverantör kontrollera laddaren. Orsak: Laddarens kontakt är inte (korrekt) isatt Åtgärd: Sätt i kontakten (helt) i vägguttaget. Avfallshantering Laddare, tillbehör och förpackning ska omhändertas på ett miljövänligt sätt för återvinning. Laddare får inte kastas i hushåll- savfallet! Endast för EU-länder: Enligt EU-direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektro- nisk utrustning och dess tillämpning i nationell lag ska förbrukade laddare sorteras och återvinnas separat. Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen. Norsk Sikkerhetsanvisnin- ger Les sik- ker- hets- anvisningene og instruksene. Hvis ikke Norsk| 77 sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/ eller alvorlige person- skader. Ta godt vare på disse anvisningene. Bruk laderen bare hvis du skjønner og kan bruke alle funksjonene eller har fått nødvendige anvisninger. u Denne laderen er ikke beregnet brukt av barn og personer med redu- serte fysiske eller sansemessige evner eller med manglen- de erfaring og kunn- skap. Denne laderen kan brukes av barn fra åtte år og oppo- ver og personer med reduserte fysiske eller sansemessige evner eller manglen- de erfaring og kunn- skap hvis bruken skjer under tilsyn av en person som er ansvarlig for sik- kerheten, eller ved- kommende har fått opplæring i sikker bruk av laderen av denne personen, og forstår farene som er forbundet med bruken. Ellers er det fare for feilbetjening og personskader. u Hold tilsyn med barn under bruk, rengjøring og vedli- kehold. På den måten unngår du at barn leker med laderen. u Lad bare 18 V PO- WER FOR ALL-sys- tembatterier med en Norsk78 | kapasitet på 1,5 Ah. Batterispenningen må stemme overens med laderens batte- riladespenning. Du må ikke lade bat- terier som ikke er oppladbare. Annen bruk medfører fare for brann og eksplosjon. Bruk bare lade- ren i lukkede rom, og ikke utsett den for fuktighet. Hvis vann trenger inn i en lader, medfører det økt risiko for elektrisk støt. u Sørg for at lederen alltid er ren. Skitt medfører fare for elektrisk støt. u Inspiser alltid laderen, ledningen og støpselet før bruk. Ikke bruk laderen hvis du oppdager skader. Du må ikke åpne lade- ren selv. Ikke åpne laderen selv, og få den reparert bare av Husqvarna eller hos et autorisert After Sales-servicesenter som bare bruker ori- ginale reservedeler. Skadde ladere, lednin- ger og støpsler øker risikoen for elektrisk støt. u Bruk ikke laderen på lett antennelig un- derlag (f.eks. papir, tekstiler osv.) eller i antennelige omgi- velser. Oppvarmingen av laderen under drift medfører brannfare. u Laderens ventilasjonsåpning må ikke tildekkes. Norsk| 79 Det kan føre til at laderen overopphetes og ikke lenger vil fun- gere som den skal. u Lad batteriet bare med laderen som er angitt av produ- senten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier. u Ved skader og ikke- forskriftsmessig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproble- mer. Dampene kan irritere åndedrettsor- ganene. u Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det opp- står kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger. Produktbeskrivelse og ytelsesspesifikas- joner Forskriftsmessig bruk Batteriladeren er beregnet for lading av de oppladbare 18 V POWER FOR ALL-systembatte- riene. Norsk80 | Illustrerte komponenter (1) Rød indikator for temperaturovervåking/feil (2) Grønn ladeindikator (3) Ladeholder Tekniske data Lader P4A 18-C70 Kapslingsgrad / II Ladestrøm
