40C80 - Batteriladdare HUSQVARNA - Gratis bruksanvisning och manual

Produkttyp	Batteriladdare
Märke	Husqvarna
Modell	40C80
Inspänning	220-240 V ~, 50/60 Hz
Utspänning	36 V DC
Laddström	2,2 A
Kompatibla batterier	40-B70, 40-B140, BLi30 (original Husqvarna)
Driftstemperatur	5 °C till 40 °C
LED-indikatorer	Laddindikator (grön/gul/röd), felindikator, temperaturindikator
Skydd	Överlast, överhettning, kortslutning
Inbyggd fläkt	Ja, aktiv kylning
Användning	Endast inomhus
Väggmontering	Möjlig (dedikerade skruvhål)
Vikt	Cirka 0,5 kg
Mått (L x B x H)	150 x 100 x 70 mm (uppskattning)
Färg	Orange och svart
Strömkabel	Avtagbar, standardlängd
Underhåll och rengöring	Rengör med en torr trasa; använd inte vatten
Reservdelar och reparerbarhet	Strömkabel utbytbar; demontera inte; lämna till en auktoriserad verkstad
Säkerhet	Följ anvisningarna: använd inte utomhus, håll utom räckhåll för barn, koppla ur vid åska
Allmän information	Laddare för Husqvarna litiumjonbatterier; överensstämmer med CE-direktiven; obligatorisk återvinning

Vanliga frågor - 40C80 HUSQVARNA

Hur laddar jag batteriet med laddaren 40C80?

Anslut laddaren till ett vägguttag. Placera batteriet på laddaren. Laddindikatorn lyser grönt när batteriet är korrekt anslutet. Laddningen är klar när alla batteriindikatorer lyser. Tryck på batteriknappen för att kontrollera status.

Vad betyder de olika färgerna på laddindikatorn?

Fast grönt: laddning pågår eller batteri anslutet. Blinkande grönt (test): start. Gult: temperaturavvikelse (batteri för varmt eller för kallt). Rött: kritiskt laddarfel. Se avsnittet Felsökning.

Kan jag ladda andra batterier än original Husqvarna-modellerna?

Nej, använd endast godkända Husqvarna-batterier: 40-B70, 40-B140 och BLi30. Batterierna är programvarukodade. Användning av andra batterier kan orsaka skador eller risker.

Var kan jag installera laddaren 40C80?

Installera laddaren inomhus, på en väl ventilerad plats, skyddad från vatten, regn och direkt solljus. Omgivningstemperaturen bör vara mellan 5 °C och 40 °C. Du kan fästa den på väggen med de avsedda skruvhålen.

Kan jag använda laddaren utomhus?

Nej, laddaren är endast avsedd för inomhusbruk. Utsätt den inte för vatten, fukt eller väder. Använd den i en torr miljö.

Vad gör jag om laddindikatorn blir gul?

Den gula indikatorn indikerar en temperaturavvikelse. Om batteriet är för varmt, låt det vara anslutet: den inbyggda fläkten kyler ner det och laddningen startar automatiskt. Om det är för kallt, placera det inomhus tills det når rekommenderad temperatur.

Hur underhåller jag laddaren 40C80?

Rengör laddaren med en torr trasa. Använd aldrig vatten eller flytande produkter. Kontrollera regelbundet strömkabelns skick. Om kabeln är skadad, byt ut den omedelbart.

Hur förvarar jag laddaren och batteriet?

Förvara laddaren på en torr, ren plats, skyddad från frost och direkt solljus, vid en temperatur mellan 5 °C och 25 °C. Förvara batteriet separat från laddaren. Håll produkten utom räckhåll för barn.

Hur återvinner jag laddaren vid livslut?

Kasta inte laddaren i hushållssoporna. Lämna den på en återvinningsstation för elektrisk och elektronisk utrustning (WEEE) eller lämna tillbaka den i butik. Följ lokala bestämmelser.

Kan jag reparera laddaren själv?

Nej, försök inte demontera eller reparera laddaren. Alla ingrepp måste utföras av en auktoriserad Husqvarna-verkstad. Använd endast originalreservdelar.

BRUKSANVISNING 40C80 HUSQVARNA

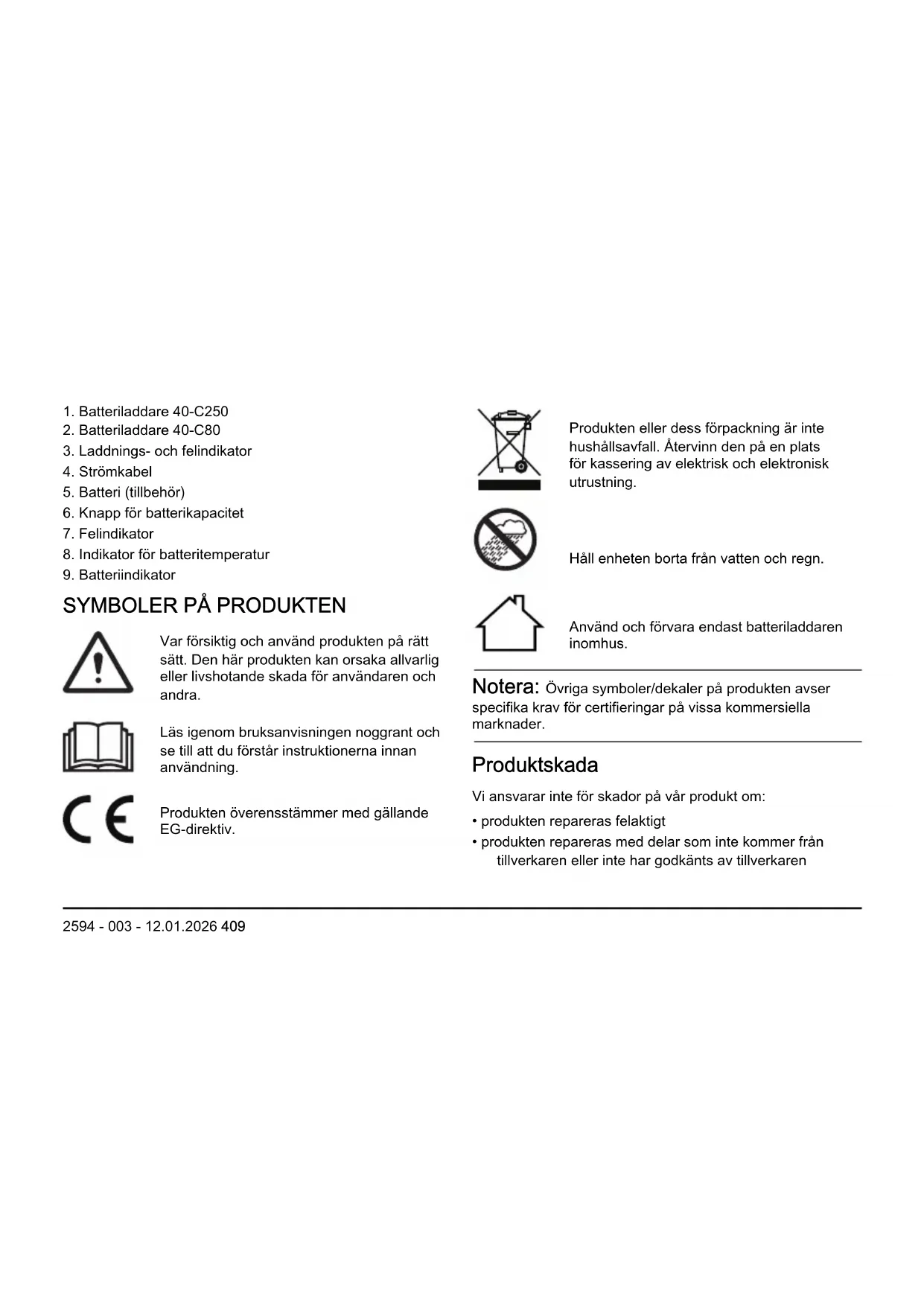

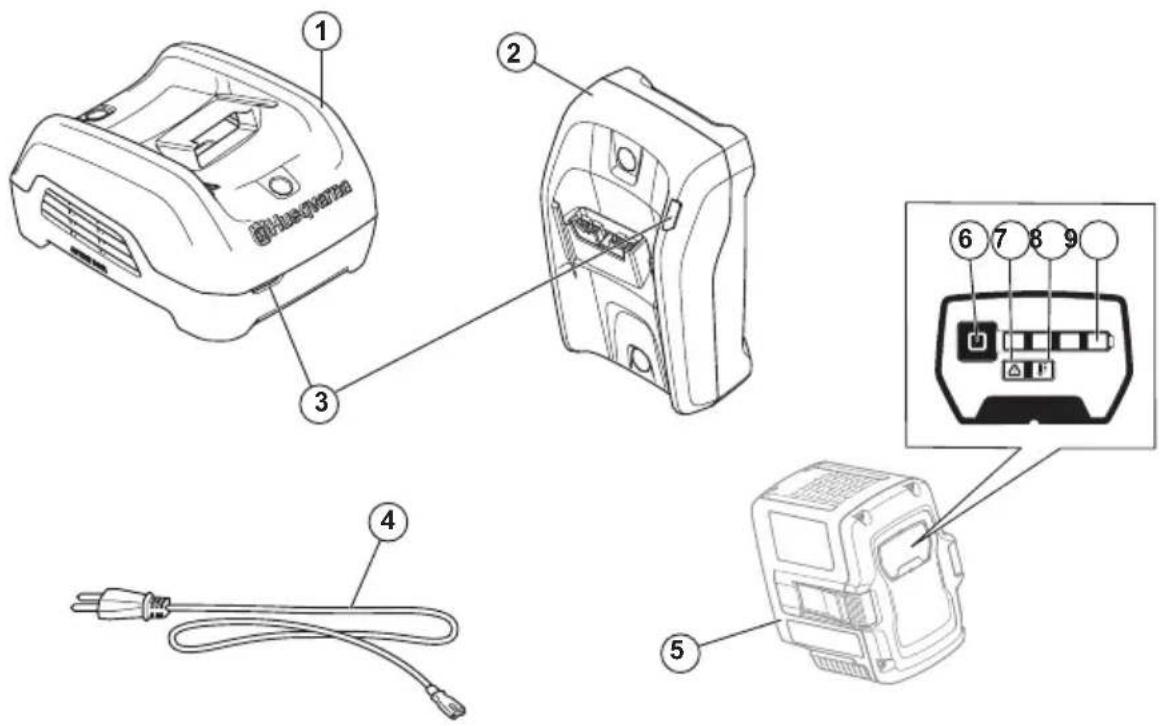

1. Batteriladdare 40-C250
2. Batteriladdare 40-C80
3. Laddnings- och felindikator
4. Strömkabel
5. Batteri (tillbehör)
6. Knapp för batterikapacitet
7. Felindikator
8. Indikator för batteritemperatur
9. Batteriindikator

Var försiktig och använd produkten på rätt sätt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.

Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning.

Produkten överensstämmer med gällande EG-direktiv.

Produkten eller dess förpackning är inte hushållsavfall. Återvinn den på en plats för kassering av elektrisk och elektronisk utrustning.

Håll enheten borta från vatten och regn.

Använd och förvara endast batteriladdaren inomhus.

Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på vissa kommersiella marknader.

Produktskada

Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Support

Om du vill ha support för produkten går du till avsnittet Support på för att få tillgång till instruktioner, felsökningsguider eller för att använda Husqvarna Self-Service och produktassistenten (om sådan finns på din marknad). Prata med en Husqvarna-serviceverkstad om du vill ha mer support för produkten.

SÄKERHETSDEFINITIONER

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

WARNING: Används om det finns risk för

skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs.

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

VIKTIGA SÄKERHETSINSTRUKTIONER

WARNING: Läs alla säkerhetsvarningar och alla anvisningar. Om du inte följer varningarna och instruktionerna kan det leda till elektriska stötar, brand och/eller allvarlig skada.

• Använd endast batteriladdaren 40-C80, 40-C250 för att ladda Husqvarna-originalbatterier. Se TEKNISKA DATA på sida 419för information om specifika batterier. Batterierna har krypterad programvara.
• Använd inte batterier som inte är laddningsbara.
• Försök inte ta isär eller reparera batteriladdaren.
• Anslut inte kontakterna på batteriladdaren till metallföremål.

• Använd ett godkänt jordat uttag som inte är skadat.

• Kontrollera regelbundet att strömkabeln inte är skadad. Koppla omedelbart bort batteriladdaren om strömkabeln är skadad.

• Byt ut nätsladden om den är skadad.
• Lyft inte batteriladdaren i strömkabeln. Koppla bort batteriladdaren från eluttaget genom att dra ut nätkontakten. Dra inte i strömkabeln.
• Ha inga sladdar och skarvsladdar nära vatten, olja och skarpa kanter. Var uppmärksam så att inte

strömkabeln kläms i dörrar, stängsel eller liknande.

• Rengör inte batteriet eller batteriladdaren med vatten.
• Förvara batteriladdaren utom räckhåll för barn.
• Använd aldrig skadade batteriladdare eller batterier.
• Använd inte batteriladdaren om det finns risk för åska.
• Använd endast batteriladdaren inomhus i miljöer med bra luftflöde och rätt temperatur.
• Utsätt inte batteriladdaren för solljus. Använd inte

batteriladdaren i regn eller under våta förhållanden.

• Hantera inte batteriladdaren med våta händer.
• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Dra ut nätkontakten till batteriladdaren vid rökutveckling eller brand.
• Sätt inte på något lock över batteriladdaren under drift.
• Den här apparaten kan användas av barn från 8 år och uppåt och personer med olika funktionshinder eller bristande

erfarenhet och kunskap om de hålls under uppsikt eller får instruktioner om säker användning av apparaten och förstår de risker användandet medför. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

Introduktion

Det finns olika sätt att montera batteriladdaren på en yta:

• Använd de avsedda skruvhålen (40-C80, 40-C250).
• Använd de avsedda nyckelhålen som finns på baksidan av batteriladdaren (40-C250).

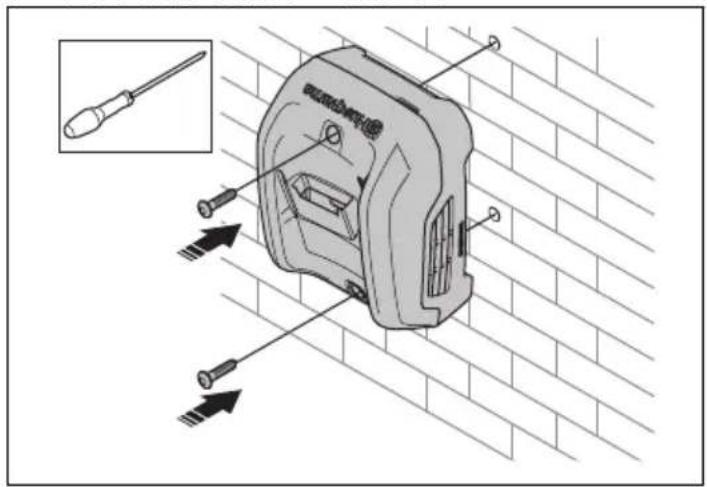

Använda skruvhålen för montering på en yta (40-C80, 40-C250)

OBSERVERA: Använd inte en elektrisk skruvmejsel för att montera batteriladdaren på väggen. En elektrisk skruvmejsel kan skada batteriladdaren.

1. Markera ställena för hålen.

3. Montera batteriladdaren med skruvar.

Använda nyckelhålen för montering på en yta (40-C250)

1. Markera ställena för hålen.

2. Borra hålen. 3. Sätt fast skruvarna och montera batteriladdaren på

• Använd endast batteriladdaren om omgivningstemperaturen är mellan 5 och 40 °C.
• Batteriet laddas inte om batteritemperaturen är högre än 50 °C.
• Batteriet laddas inte om batteritemperaturen är lägre än 0 °C.

Att ladda batteriet

OBSERVERA: Se till att batteriet, batteriladdaren och kontakterna på batteriet är rena och torra. Sätt inte i batteriet i batteriladdaren om det är smutsigt eller vått.

1. Anslut batteriladdaren till ett nätuttag. Laddaren startar ett automatiskt funktionstest. Laddningsindikatorn blinkar grönt en gång, gult en gång, rött en gång och fläkten går igång en kort stund.

OBSERVERA: Anslut endast batteriladdaren till den spänning och frekvens som anges på typskylten.

1. Sätt i batteriet i laddaren. När laddningsindikatorn på laddaren är grön är batteriet korrekt anslutet till batteriladdaren.
2. Batteriet är fulladdat när alla batteriladdningsindikatorer på batteriet lyser. Tryck på batteriindikatorknappen för att visa batteriets laddningsstatus.

Notera: Laddningsindikatorn på laddaren lyser grönt under hela laddningsprocessen.

1. Ta ut batteriet ur batteriladdaren. Dra ut nätkontakten för att koppla bort laddaren från nätuttaget. Dra inte i strömkabeln.

Husqvarna Connect

Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten

• Mer produktinformation.
• Information om, och hjälp med, produktdelar och service.

Börja använda Husqvarna Connect

1. Ladda ner Husqvarna Connect-appen på din mobila enhet.
2. Utför registreringen i Husqvarna Connect-appen.
3. Följ instruktionerna i Husqvarna Connect-appen för att ansluta och registrera produkten.

Notera: Husqvarna Connect-appen är inte tillgänglig för nedladdning på alla marknader. Prata med en serviceverkstad för mer information.

FELSÖKNING

Symptom Eventuella fel Möjliga åtgärder
Laddningsindikatorn på laddaren är gul.Batterifelsindikatorn blinkar eller batteriets temperaturindikator lyser.	Temperaturavvikelse:batteriet är för kallt eller varmt för att användas eller laddas.	Om batteriet är för varmt, håll det anslutet till laddaren.Laddarens inbyggda fläkt sänker temperaturen i batteriet.När batteriet när den rekommenderade temperaturen startar laddningen automatiskt.Om batteriet är för kallt, flytta det inomhus. När batteriet när den rekommenderade temperaturen, fortsätt laddningen.Följ temperaturintervallet för drift, mer information finns i ANVÄNDNING på sida 416. Utsätt inte laddaren för solljus.Om problemet fortsätter kontaktar du en Husqvarna-serviceverkstad.
Laddningsindikatorn på laddaren är gul. Batterifelsindikatorn på batteri-et lyser.	Batteriet har ett kritiskt fel.	Kontakta en Husqvarna-serviceverkstad.
Laddningsindikatorn på laddaren är röd.	Laddaren har ett kritiskt fel.	Kontakta en Husqvarna-serviceverkstad.

• Koppla bort nätkontakten och ta bort batteriet från laddaren.
• Fäst produkten ordentligt under transport för att förhindra skador och olyckor.
• Förvara produkten i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.
• Placera produkten på en torr, frostfri och ren plats med rätt temperatur.
• Förvara produkten i temperaturer mellan 5 och 25 °C. Utsätt inte produkten för solljus.
• Håll batteriet borta från laddaren under förvaring.

Avfallshantering

Symbolen innebär att produkten inte är hushållsavfall. Återvinn den via ditt lokala uppsamlingssystem för elektrisk och elektronisk utrustning. Detta bidrar till en korrekt hantering av avfall när dess livstid är slut. Kontakta lokala myndigheter, hushållsavfallstjänster, din verkstad eller återförsäljare för information. Felaktig kassering kan ha en negativ påverkan på miljön och människors hälsa på grund av potentiell förekomst av farliga ämnen.

Notera: Symbolen visas på produkten eller produktens förpackning.

TEKNISKA DATA

Tekniska data finns på typskylten på batteriladdaren.

Tabell

Batteri 40-B70 40-B140 BLi30
Typ Litiumjonbatteri Litiumjonbatteri Litiumjonbatteri
Batterikapacitet, Ah 2 4 7,5
Nominell spänning, V 36 36 36
Vikt, kg 0,8 1,3 1,9
