Producttype	Acculader
Merk	Husqvarna
Model	40C80
Ingangsspanning	220-240 V ~, 50/60 Hz
Uitgangsspanning	36 V DC
Laadstroom	2,2 A
Compatibele accu's	40-B70, 40-B140, BLi30 (originele Husqvarna)
Bedrijfstemperatuur	5 °C tot 40 °C
LED-indicatoren	Laadindicator (groen/geel/rood), foutindicator, temperatuurindicator
Beveiligingen	Overbelasting, oververhitting, kortsluiting
Ingebouwde ventilator	Ja, actieve koeling
Gebruik	Alleen binnenshuis
Wandmontage	Mogelijk (speciale schroefgaten)
Gewicht	Ongeveer 0,5 kg
Afmetingen (L x B x H)	150 x 100 x 70 mm (schatting)
Kleur	Oranje en zwart
Stroomkabel	Afneembaar, standaard lengte
Onderhoud en reiniging	Reinigen met een droge doek; geen water gebruiken
Reserveonderdelen en repareerbaarheid	Stroomkabel vervangbaar; niet demonteren; naar een erkende reparatiedienst brengen
Veiligheid	Volg de instructies: niet buitenshuis gebruiken, buiten bereik van kinderen houden, bij onweer de stekker uittrekken
Algemene informatie	Lader voor Husqvarna Lithium-ion accu's; conform aan CE-richtlijnen; verplichte recycling

Veelgestelde vragen - 40C80 HUSQVARNA

Hoe laad ik de accu op met de lader 40C80?

Sluit de lader aan op een stopcontact. Plaats de accu op de lader. De laadindicator gaat branden (groen) wanneer de accu correct is aangesloten. Het opladen is voltooid wanneer alle indicatoren van de accu branden. Druk op de knop van de accu om de status te controleren.

Wat betekenen de verschillende kleuren van de laadindicator?

Continu groen: laden of accu aangesloten. Knipperend groen (test): opstarten. Geel: temperatuur afwijking (accu te warm of te koud). Rood: kritieke fout van de lader. Raadpleeg het gedeelte Problemen oplossen.

Kan ik andere accu's opladen dan de originele Husqvarna modellen?

Nee, gebruik alleen goedgekeurde Husqvarna accu's: 40-B70, 40-B140 en BLi30. De accu's zijn softwarematig gecodeerd. Gebruik van andere accu's kan schade of risico's veroorzaken.

Waar kan ik de lader 40C80 installeren?

Installeer de lader binnen, op een goed geventileerde plaats, beschermd tegen water, regen en direct zonlicht. De omgevingstemperatuur moet tussen 5 °C en 40 °C zijn. U kunt hem aan de muur bevestigen met behulp van de daarvoor bestemde schroefgaten.

Kan ik de lader buitenshuis gebruiken?

Nee, de lader is alleen ontworpen voor gebruik binnenshuis. Stel hem niet bloot aan water, vocht of weersinvloeden. Gebruik hem in een droge omgeving.

Wat moet ik doen als de laadindicator geel wordt?

De gele indicator geeft een temperatuur afwijking aan. Als de accu te warm is, laat hem dan aangesloten: de ingebouwde ventilator zal hem koelen en het laden start automatisch. Als hij te koud is, plaats hem dan binnen tot hij de aanbevolen temperatuur heeft bereikt.

Hoe onderhoud ik de lader 40C80?

Reinig de lader met een droge doek. Gebruik nooit water of vloeibare producten. Controleer regelmatig de staat van de stroomkabel. Als de kabel beschadigd is, vervang hem dan onmiddellijk.

Hoe bewaar ik de lader en de accu?

Bewaar de lader op een droge, schone plaats, beschermd tegen vorst en direct zonlicht, bij een temperatuur tussen 5 °C en 25 °C. Bewaar de accu apart van de lader. Houd het product buiten bereik van kinderen.

Hoe moet ik de lader aan het einde van zijn levensduur recyclen?

Gooi de lader niet bij het huisvuil. Lever hem in bij een inzamelpunt voor elektrische en elektronische apparatuur (AEEA) of breng hem terug naar de winkel. Volg de lokale regelgeving.

Kan ik de lader zelf repareren?

Nee, probeer de lader niet te demonteren of te repareren. Reparaties mogen alleen worden uitgevoerd door een erkend Husqvarna servicecentrum. Gebruik alleen originele reserveonderdelen.

GEBRUIKSAANWIJZING 40C80 HUSQVARNA

NL Gebruiksaanwijzing 267-280

NO Bruksanvisning 281-293

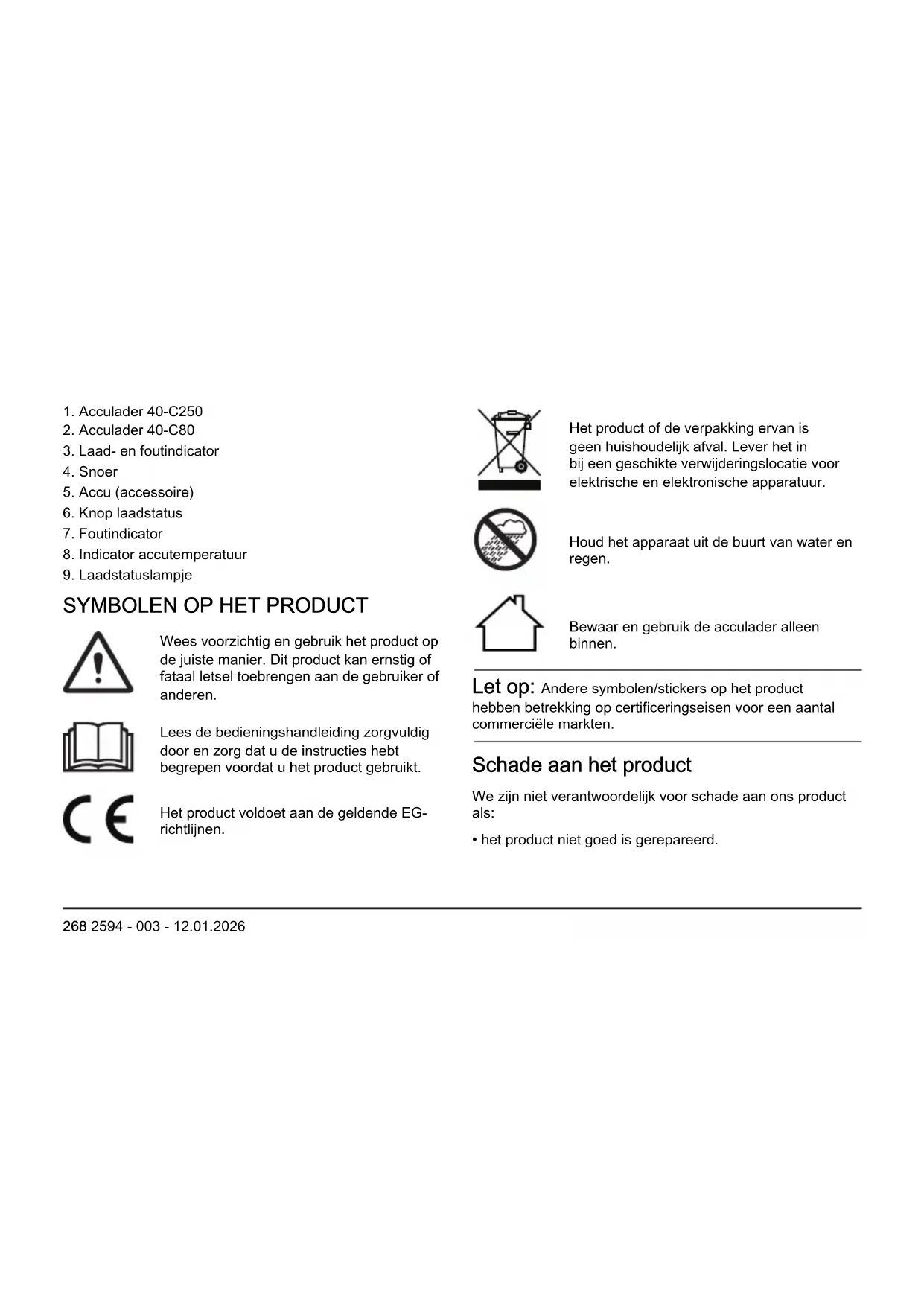

Wees voorzichtig en gebruik het product op de juiste manier. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of anderen.

Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

Het product voldoet aan de geldende EG- richtlijnen.

Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een geschikte verwijderingslocatie voor elektrische en elektronische apparatuur.

Houd het apparaat uit de buurt van water en regen.

Bewaar en gebruik de acculader alleen binnen.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor een aantal commerciële markten.

Schade aan het product

We zijn niet verantwoordelijk voor schade aan ons product als:

- het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Ondersteuning

Voor ondersteuning over het product gaat u naar het gedeelte Ondersteuning op voor instructies, handleidingen voor probleemoplossing of om de Husqvarna Self-service en de Productzoeker te gebruiken (indien beschikbaar in uw markt). Neem contact op met uw Husqvarna-servicedealer voor ondersteuning met betrekking tot het product.

VEILIGHEIDSDEFINITIES

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen

of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Lees alle veiligheidswaarschuwingen

en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Gebruik de acculader 40-C80, 40-C250 alleen om Husqvarna originele accu's op te laden, zie TECHNISCHE GEGEVENS op pagina 279 voor specifieke accu's. De accu's zijn voorzien van softwarematige encryptie.

• Gebruik geen niet-oplaadbare accu's.

• Probeer de acculader niet te demonteren of repareren.

• Verbind de contacten van de acculader niet met metalen objecten.
• Gebruik een goedgekeurde geaarde wandcontactdoos die niet beschadigd is.
• Controleer regelmatig of de voedingskabel niet is beschadigd. Koppel de acculader onmiddellijk los als de voedingskabel is beschadigd.

• Vervang de voedingskabel als deze is beschadigd.

• Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit het stopcontact te halen. Trek niet aan de voedingskabel.

• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de voedingskabel niet bekneld raakt tussen deuren, hekken en dergelijke.
• Reinig de accu of acculader nooit met water.

• Houd de acculader buiten het bereik van kinderen.

• Gebruik geen beschadigde acculader of accu.

• Gebruik de acculader niet bij kans op onweer.
• Gebruik de acculader alleen binnenshuis in een omgeving met een goede luchtstroom en de juiste temperatuur.
• Houd de accu uit direct zonlicht. Gebruik de acculader niet buitenshuis of onder natte omstandigheden.
• Gebruik de acculader niet met natte handen.
• Gebruik de acculader niet in de buurt van brandbare

materialen of materialen die corrosie kunnen veroorzaken. Haal de voedingsstekker van de acculader uit het stopcontact bij rookontwikkeling of brand.

- Bedek de acculader tijdens gebruik niet.

- Het apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en andere personen die ondanks hun fysieke, sensorische of geestelijke handicap of gebrek aan ervaring en kennis onder toezicht of instructie van een verantwoordelijke persoon in staat zijn veilig gebruik te

maken van het apparaat en op de hoogte zijn van alle gevaren. Kinderen mogen niet spelen met het apparaat. Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.

Inleiding

Er zijn verschillende procedures om de acculader aan een oppervlak te installeren:

• Gebruik de speciale schroefgaten (40-C80, 40-C250).
• Gebruik de speciale schroefgaten aan de achterzijde van de acculader (40-C250).

De schroefgaten te gebruiken voor installatie aan een oppervlak (40-C80, 40-C250)

OPGELET: Gebruik geen elektrische schroevendraaier om de acculader aan de wand te bevestigen. Een elektrische schroevendraaier kan de acculader beschadigen.

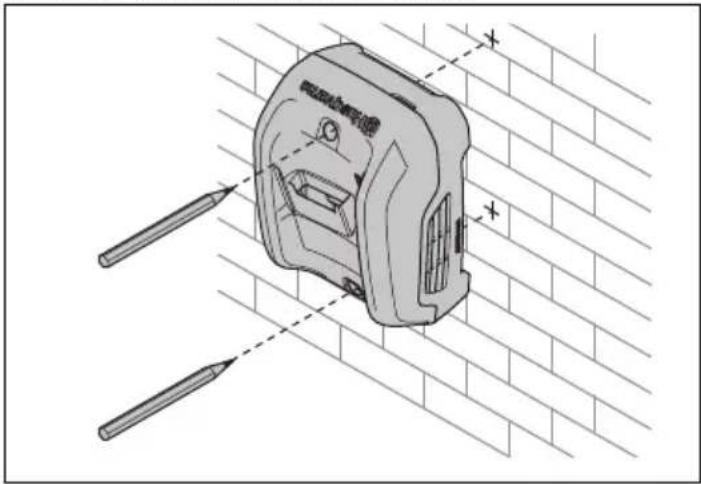

1. Markeer de posities van de boorgaten.

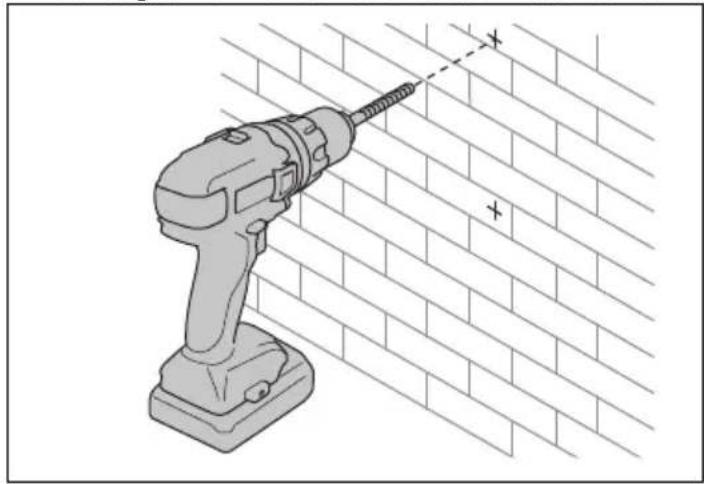

1. Boor de gaten. 3. Monteer de acculader met de schroeven.

De sleutelgaten te gebruiken voor installatie aan een oppervlak (40-C250)

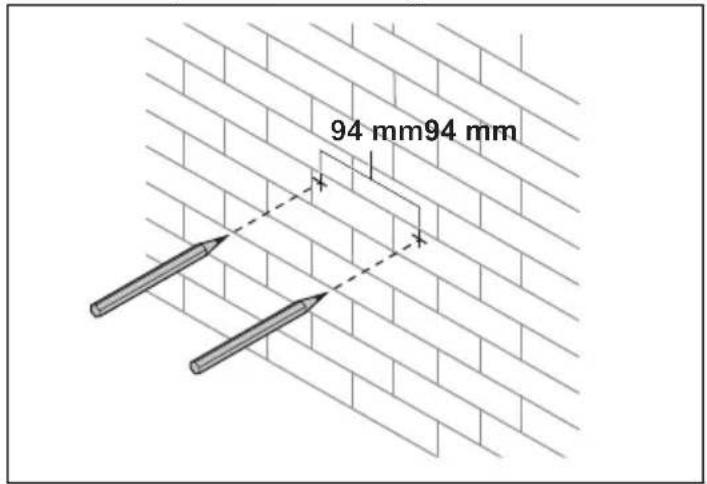

1. Markeer de posities van de boorgaten.

1. Bevestig de schroeven en monteer de acculader op de schroeven.

• Gebruik de acculader alleen als de omgevingstemperatuur tussen 5 °C en 40 °C liegt.
• De accu wordt niet opgeladen als de temperatuur van de accu hoger is dan 50 °C.
• De accu wordt niet opgeladen als de temperatuur van de accu lager is dan 0 °C.

De accu opladen

OPGELET: Zorg ervoor dat de accu, de acculader en de aansluitingen van de accu schoon en droog zijn. Plaats de accu niet in de acculader als deze vuil of nat is.

1. Sluit de acculader aan op een stopcontact. De lader start een automatische werkingstest. De oplaadindicator knippert 1 keer groen, 1 keer geel, 1 keer rood en de ventilator werkt kort.

OPGELET: Sluit de acculader alleen aan op een stopcontact waarvan de spanning en frequentie overeenkomen met de specificaties op het productplaatje.

1. Plaats de accu in de lader. Wanneer de laadindicator op de lader groen brandt, is de accu goed aangesloten op de acculader.
2. De accu is volledig opgeladen wanneer alle oplaadstatusindicators op de accu branden. Druk op de accu-indicatorknop voor informatie over de oplaadstatus van de accu.

Let op: De oplaadindicator op de lader blijft groen tijdens het volledige oplaadproces.

1. Haal de accu uit de lader. Haal de stekker uit het stopcontact om de lader van het stopcontact los te koppelen. Trek niet aan de voedingskabel.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt uitgebreide functies voor uw Husqvarna-product.

• Uitgebreide productinformatie.
• Informatie over, en hulp bij, onderdelen en onderhoud van uw product.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Registreer in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te maken met het product en dit te registreren.

Let op: De Husqvarna Connect-app kan niet in alle markten worden gedownload. Neem voor meer informatie contact op met uw servicedealer.

PROBLEMEN OPLOSSEN

Symptomen Mogelijke fouten Mogelijke procedure
De oplaadindicator op de oplader is geel.De accufoutindicator op de accu brandt of de accutemperatuurindicator is aan.	Temperatuurafwijking, de accu is te koud of te heet om te gebruiken of op te laden.	Als de accu te heet is, laat u deze aangesloten op de lader. De ingebouwde ventilator van de lader verlaagt de temperatuur van de accu. Wanneer de accu de aanbevolen temperatuur heeft, begint het opladen automatisch.Als de accu te koud is, brengt u deze naar binnen. Wanneer de accu de aanbevolen temperatuur heeft, gaat u verder met opladen.Houd u aan het temperatuurbereik voor gebruik, zieBEDIE-NINGop pagina 276. Houd de lader uit direct zonlicht. Als het probleem zich blijft voordoen, neemt u contact op met uw Husqvarna-servicedealer.
De oplaadindicator op de oplader is geel. De accufoutindicator op de accu brandt.	De accu heeft een kritieke fout.	Neem contact op met uw Husqvarna servicedealer.
De oplaadindicator op de oplader is rood.	De oplader heeft een kritieke fout.	Neem contact op met uw Husqvarna servicedealer.

TRANSPORT EN OPSLAG

• Haal de stekker uit het stopcontact en verwijder de accu uit de lader.
• Zet het product tijdens het vervoer veilig vast om schade en ongevallen te voorkomen.
• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.
• Plaats het product in een droge, vorstvrije en schone ruimte met de juiste temperatuur.
• Sla het product op bij temperaturen tussen 5 °C en 25 °C. Houd het product buiten uit het zonlicht.
• Bewaar de accu niet in de buurt van de acculader.

Afvoer

Het symbool betekent dat het product geen huishoudelijk afval is. Lever het in bij uw lokale inzamelsysteem voor elektrische en elektronische apparatuur. Dit draagt bij aan

een goed afvalbeheer aan het einde van de levensduur. Neem contact op met de plaatselijke autoriteiten, de afvalverwerkingsdienst, uw dealer of verkoper voor meer informatie. Onjuiste afvoer kan een potentieel negatief effect hebben op het milieu en de volksgezondheid vanwege de mogelijke aanwezigheid van gevaarlijke stoffen.

Let op: Het symbool staat op het product of op de verpakking van het product.

TECHNISCHE GEGEVENS

Raadpleeg het productplaatje van de acculader voor technische gegevens.

Tabel

Accu 40-B70 40-B140 BLi30
Type Lithium-ion Lithium-ion Lithium-ion
Accucapaciteit, Ah 2 4 7,5
Nominale spanning, V 36 36 36
Gewicht, kg 0,8 1,3 1,9

PRODUKTOVERSIKT

1. Batterilader 40-C250
2. Batterilader 40-C80
3. Indikator for lading og feil
4. Strømledning
5. Batteri (tilbehør)
6. Ladestatusknapp
7. Feilindikator
8. Temperaturindikator for batteri
9. Indikator for ladestatus
