40C80 - Chargeur de batterie HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie
Marque	Husqvarna
Modèle	40C80
Tension d'entrée	220-240 V ~, 50/60 Hz
Tension de sortie	36 V CC
Courant de charge	2,2 A
Batteries compatibles	40-B70, 40-B140, BLi30 (Husqvarna d'origine)
Température de fonctionnement	5 °C à 40 °C
Indicateurs LED	Témoin de charge (vert/jaune/rouge), témoin d'erreur, témoin de température
Protections	Surcharge, surchauffe, court-circuit
Ventilateur intégré	Oui, refroidissement actif
Utilisation	Intérieur uniquement
Installation murale	Possible (trous de vis dédiés)
Poids	Environ 0,5 kg
Dimensions (L x l x h)	150 x 100 x 70 mm (estimation)
Couleur	Orange et noir
Cordon d'alimentation	Amovible, longueur standard
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser d'eau
Pièces détachées et réparabilité	Cordon d'alimentation remplaçable ; ne pas démonter ; confier à un atelier agréé
Sécurité	Respecter les consignes : ne pas utiliser à l'extérieur, tenir hors de portée des enfants, débrancher en cas d'orage
Informations générales	Chargeur pour batteries Lithium-ion Husqvarna ; conforme aux directives CE ; recyclage obligatoire

FOIRE AUX QUESTIONS - 40C80 HUSQVARNA

Comment charger la batterie avec le chargeur 40C80 ?

Branchez le chargeur sur une prise secteur. Placez la batterie sur le chargeur. Le témoin de charge s'allume en vert lorsque la batterie est correctement connectée. La charge est terminée quand tous les témoins de la batterie sont allumés. Appuyez sur le bouton de la batterie pour vérifier l'état.

Que signifient les différentes couleurs du témoin de charge ?

Vert fixe : charge en cours ou batterie connectée. Vert clignotant (test) : démarrage. Jaune : écart de température (batterie trop chaude ou trop froide). Rouge : erreur critique du chargeur. Consultez la section Recherche de panne.

Puis-je charger d'autres batteries que les modèles Husqvarna d'origine ?

Non, utilisez uniquement les batteries Husqvarna homologuées : 40-B70, 40-B140 et BLi30. Les batteries sont codées par logiciel. L'utilisation d'autres batteries peut causer des dommages ou des risques.

Où puis-je installer le chargeur 40C80 ?

Installez le chargeur à l'intérieur, dans un endroit bien ventilé, à l'abri de l'eau, de la pluie et de la lumière directe du soleil. La température ambiante doit être comprise entre 5 °C et 40 °C. Vous pouvez le fixer au mur à l'aide des trous de vis prévus.

Puis-je utiliser le chargeur à l'extérieur ?

Non, le chargeur est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à l'eau, à l'humidité ou aux intempéries. Utilisez-le dans un environnement sec.

Que faire si le témoin de charge devient jaune ?

Le témoin jaune indique un écart de température. Si la batterie est trop chaude, laissez-la branchée : le ventilateur intégré la refroidira et la charge démarrera automatiquement. Si elle est trop froide, placez-la à l'intérieur jusqu'à ce qu'elle atteigne la température recommandée.

Comment entretenir le chargeur 40C80 ?

Nettoyez le chargeur avec un chiffon sec. N'utilisez jamais d'eau ou de produits liquides. Vérifiez régulièrement l'état du cordon d'alimentation. Si le cordon est endommagé, remplacez-le immédiatement.

Comment stocker le chargeur et la batterie ?

Stockez le chargeur dans un endroit sec, propre, à l'abri du gel et de la lumière directe du soleil, à une température entre 5 °C et 25 °C. Conservez la batterie séparément du chargeur. Gardez le produit hors de portée des enfants.

Comment recycler le chargeur en fin de vie ?

Ne jetez pas le chargeur avec les ordures ménagères. Déposez-le dans un point de collecte pour équipements électriques et électroniques (DEEE) ou rapportez-le en magasin. Respectez la réglementation locale.

Puis-je réparer le chargeur moi-même ?

Non, n'essayez pas de démonter ou de réparer le chargeur. Toute intervention doit être effectuée par un atelier d'entretien agréé Husqvarna. Utilisez uniquement des pièces détachées d'origine.

MODE D'EMPLOI 40C80 HUSQVARNA

Manuel d'utilisation 142-156

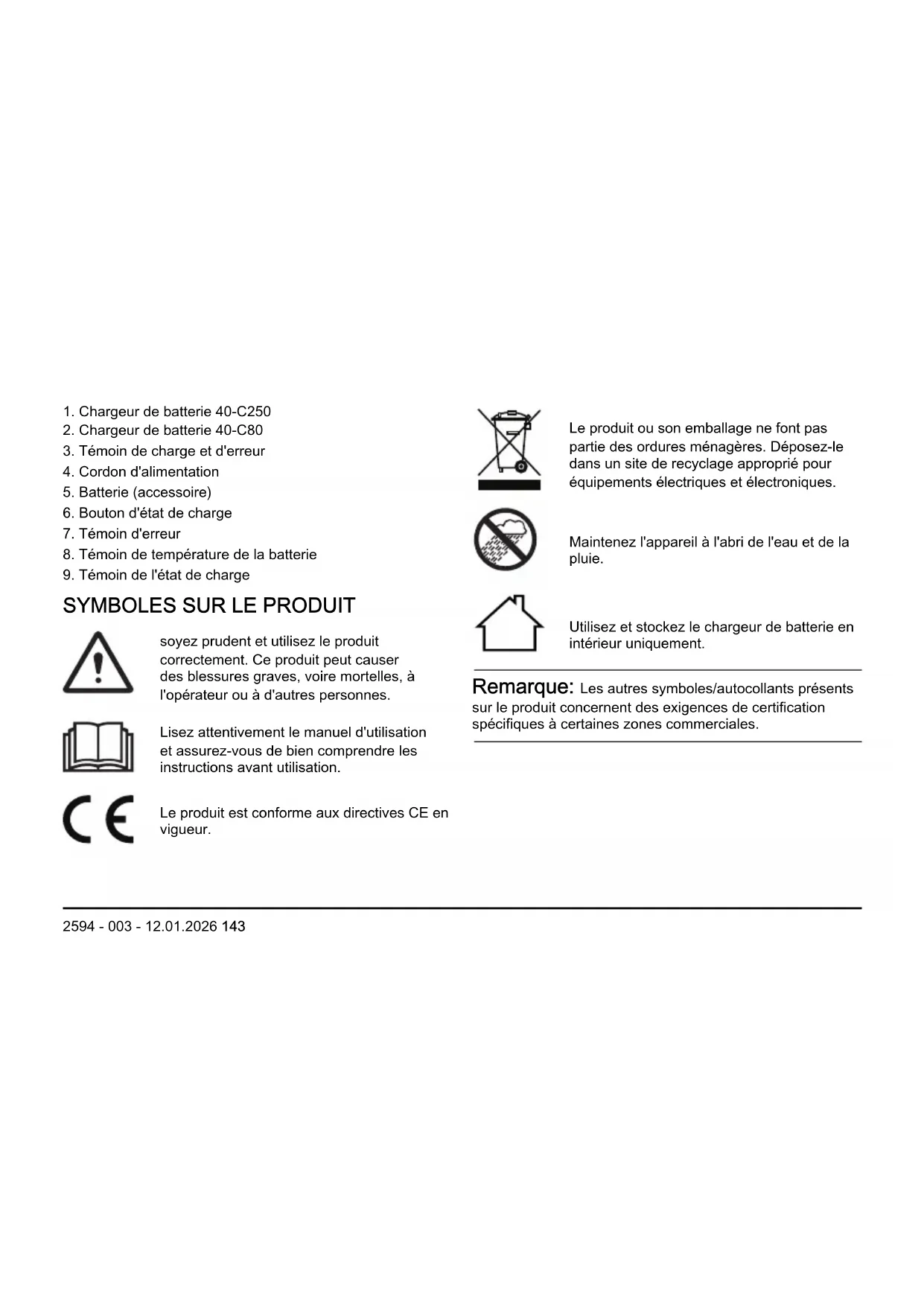

1. Chargeur de batterie 40-C250
2. Chargeur de batterie 40-C80
3. Témoin de charge et d'erreur
4. Cordon d'alimentation
5. Batterie (accessoire)
6. Bouton d'état de charge
7. Témoin d'erreur
8. Témoin de température de la batterie
9. Témoin de l'état de charge

Soyez prudent et utilisez le produit correctement. Ce produit peut causer des blessures graves, voire mortelles, à l'opérateur ou à d'autres personnes.

Lisez attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions avant utilisation.

Le produit est conforme aux directives CE en vigueur.

Le produit ou son emballage ne font pas partie des ordures ménagères. Déposez-le dans un site de recyclage approprié pour équipements électriques et électroniques.

Maintenez l'appareil à l'abri de l'eau et de la pluie.

Utilisez et stockez le chargeur de batterie en intérieur uniquement.

Remarque: Les autres symboles/autocollants présents sur le produit concernent des exigences de certification spécifiques à certaines zones commerciales.

Symboles de conformité

FR Cet appareil, ses cordons, et batterie se recyclent À DÉPOSER EN MAGASIN À DÉPQSER EN DECHÉTERIE OU

Points de collecte sur www. quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Ce produit est conforme aux directives applicables du décret français n° 2014-1577. Ne jetez pas ce produit dans les déchets ménagers. Il doit être mis au rebut conformément aux réglementations environnementales locales en vigueur.

Endommagement du produit

Nous ne sommes pas responsables des dommages subis par le produit si :

• le produit n'est pas correctement réparé;
• le produit est réparé avec des pièces qui ne proviennent pas du fabricant ou qui ne sont pas homologuées par le fabricant;
• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant;
• le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuée.

Assistance

Pour obtenir de l'aide concernant le produit, rendez-vous dans la section Support du site afin d'accéder aux instructions, aux guides de dépannage ou pour utiliser le libre-service et l'assistant de produit Husqvarna (si disponibles sur votre marché). Pour obtenir de l'aide concernant le produit, contactez votre atelier d'entretien Husqvarna.

Définitions de sécurité

Des avertissements, des recommandations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

Avertissement:

Symbole utilisé en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées.

Remarque : Symbole utilisé pour donner des informations supplémentaires pour une situation donnée.

Consignes de sécurité importantes

REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériaux ou les environs si les instructions du manuel ne sont pas respectées.

AVERTISSEMENT: Lisez tous les avertissements et toutes les instructions de sécurité. Le non-respect des consignes et des instructions peut être à l'origine d'un choc

électrique, d'un incendie et/ou de blessures graves.

• Utilisez uniquement le chargeur de batterie 40-C80, 40-C250 pour charger des batteries Husqvarna d'origine. Voir CARACTÉRISTIQUES TECHNIQUES à la page 155 pour les batteries spécifiques. Les batteries sont codées par logiciel.
• N'utilisez pas de batteries non rechargeables.
• N'essayez pas de démonter ou de réparer le chargeur de batterie.
• Ne raccordez pas les bornes du chargeur de batterie à des objets métalliques.
• Utilisez une prise de courant murale secteur mise à la terre agréée qui n'est pas endommagée.
• Vérifiez régulièrement que le cordon d'alimentation n'est pas endommagé. Débranchez immédiatement le chargeur de batterie si le cordon d'alimentation est endommagé.
• Si le cordon d'alimentation est endommagé, remplacez-le.
• Ne soulevez pas le chargeur de batterie par le cordon d'alimentation. Pour débrancher le chargeur de batterie d'une prise de courant, tirez sur la fiche. Ne tirez pas le cordon d'alimentation.
• Conservez tous les câbles et toutes les rallonges loin de l'eau, de l'huile et des bords tranchants. Veillez à ce que le cordon d'alimentation ne soit pas coincé dans des portes, des clôtures ou autres objets similaires.
• Ne nettoyez pas la batterie ou le chargeur de batterie avec de l'eau.
• Maintenez le chargeur de batterie hors de portée des enfants.
• N'utilisez pas de batterie ou de chargeur de batterie endommagés.
• N'utilisez pas le chargeur de batterie en cas de risque de foudre.
• N'utilisez le chargeur de batterie qu'à l'intérieur, dans un environnement bien ventilé et à la température correcte.
• Maintenez le chargeur de batterie à l'abri de la lumière du soleil. N'utilisez pas le chargeur de batterie à l'extérieur ou dans des conditions humides.
• Ne manipulez pas le chargeur de batterie avec les mains mouillées.
• N'utilisez pas le chargeur de batterie à proximité de matériaux inflammables ou de matériaux pouvant provoquer la formation de corrosion. En cas de dégagement de fumée ou de début d'incendie, débranchez aussitôt la fiche d'alimentation reliée au chargeur de batterie.
• Ne couvrez pas le chargeur de batterie pendant son fonctionnement.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, et par des personnes ayant des handicaps physiques, sensoriels ou mentaux ou manquant d'expérience et de connaissances, à condition qu'ils bénéficient de la surveillance ou des instructions appropriées concernant l'utilisation de l'appareil en toute sécurité et qu'ils aient bien compris les risques encourus. Les

enfants ne doivent pas jouer avec l'appareil. Le nettoyage et les opérations d'entretien à effectuer par l'utilisateur ne doivent pas être réalisés par des enfants laissés sans surveillance.

Il existe plusieurs procédures pour installer le chargeur de batterie sur une surface :

• Utilisation des trous de vis dédiés (40-C80, 40-C250).
• Utilisation des trous dédiés à l'arrière du chargeur de batterie (40-C250).

Pour utiliser des trous de vis pour l'installation sur une surface (40-C80, 40-C250)

REMARQUE: n'utilisez pas de tournevis électrique pour installer le chargeur de batterie sur le mur. Un tournevis électrique peut endommager le chargeur de batterie.

1. Marquez les positions des trous.

1. Percez les trous. 3. Installez le chargeur de batterie à l'aide des vis.

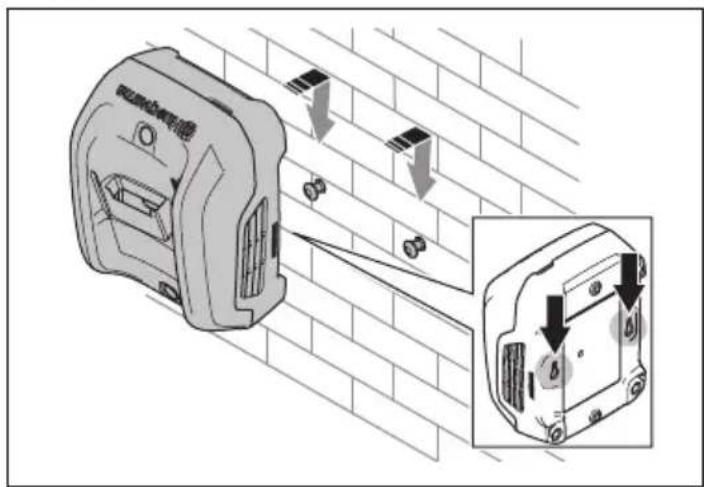

Pour utiliser des trous pour l'installation sur une surface (40-C250)

1. Marquez les positions des trous.

1. Fixez les vis et installez le chargeur de batterie sur les vis.

• N'utilisez le chargeur de batterie que si la température ambiante est comprise entre 5 °C (41 °F) et 40 °C (104 °F).
• La batterie ne charge pas si sa température est supérieure à 50 °C (122 °F).
• La batterie ne charge pas si sa température est inférieure à 0 °C (32 °F).

Chargement de la batterie

REMARQUE: Assurez-vous que la batterie, le chargeur de batterie et les bornes de la batterie sont propres et secs. Ne placez pas la batterie dans le chargeur de batterie si elle est sale ou humide.

1. Branchez le chargeur de batterie à une prise de courant. Le chargeur lance un test de fonctionnement automatique. Le témoin de charge clignote 1 fois en vert, 1 fois en jaune et 1 fois en rouge, et le ventilateur s'active brièvement.

REMARQUE: Ne branchez le chargeur de batterie que sur une prise de courant à la tension et à la fréquence indiquées sur la plaque signalétique.

1. Placez la batterie sur le chargeur. Lorsque le témoin de charge s'allume en vert sur le chargeur, la batterie est correctement branchée au chargeur de batterie.
2. La batterie est entièrement chargée lorsque tous les témoins d'état de charge situés sur la batterie sont allumés. Appuyez sur le bouton du témoin de la batterie pour afficher l'état de charge de la batterie.

Remarque: Le témoin de charge du chargeur reste vert pendant toute la durée du processus de charge.

1. Retirez la batterie du chargeur. Tirez sur la prise électrique pour débrancher le chargeur de la prise de courant. Ne tirez pas le cordon d'alimentation.

Husqvarna connect

Husqvarna Connect est une application gratuite pour votre appareil mobile. L'application Husqvarna Connect offre des fonctions étendues à votre produit Husqvarna.

• Informations produit détaillées.
• Informations et aide sur les pièces et l'entretien du produit.

Pour commencer à utiliser husqvarna connect

1. Téléchargez l'application Husqvarna Connect sur votre appareil mobile.
2. Enregistrez-vous sur l'application Husqvarna Connect.
3. Suivez les instructions de l'application Husqvarna Connect pour vous connecter et enregistrer le produit.

Remarque: L'application Husqvarna Connect n'est pas disponible au téléchargement sur tous les marchés. Pour davantage d'informations, contactez votre atelier d'entretien.

RECHERCHE DE PANNE

Symptômes Défaillances possibles	Procédure possible
Le témoin de charge du chargeur est jaune.Le témoin d'erreur de la batterie cli-gnote, ou le témoin de température de la batterie est allumé.	Écart de température, la batterie est trop froi-de ou trop chaude pour être utilisée ou chargée.	Si la batterie est trop chaude, maintenez-la branchée au chargeur. Le ventilateur intégré du chargeur diminue la température de la batterie. Lorsque la température recommandée de la batterie est atteinte, la charge démarre automatiquement.Si la batterie est trop froide, placez-la à l'intérieur. Lorsque la batterie a atteint la température recommandée, poursuivez la charge.Respectez la plage de températures de fonctionnement. Reportez-vous à la section UTILISATION à la page 152. Maintenez le chargeur à l'abri de la lumière du soleil. Si le problème persiste, contactez votre atelier d'entretien Husqvarna.
Le témoin de charge du chargeur est jaune. Le témoin d'erreur de la batterie est allumé sur la batterie.	La batterie présente une erreur critique.	Contactez votre atelier d'entretien Husqvarna.
Le témoin de charge du chargeur est rouge.	Le chargeur présente une erreur critique.	Contactez votre atelier d'entretien Husqvarna.

• Débranchez la fiche d'alimentation et retirez la batterie du chargeur.
• Sécurisez le produit lors de son transport pour éviter tout dommage ou accident.
• Conservez le produit dans un endroit verrouillé afin que des enfants ou personnes qui ne sont pas autorisées à l'utiliser ne puissent pas y avoir accès.
• Placez le produit dans un endroit sec, propre et à l'abri du gel à une température correcte.
• Stockez le produit dans un endroit où la température est comprise entre 5 °C (41 °F) et 25 °C (77 °F). Conservez le produit à l'abri de la lumière du soleil.
• Conservez la batterie à l'écart du chargeur lors du rangement.

Mise au rebut

Ce symbole indique que le produit ne fait pas partie des déchets ménagers. Recyclez-le par le biais de votre système de collecte local pour les équipements électriques.

et électroniques. Cela contribue à une bonne gestion des déchets en fin de vie. Contactez les autorités locales, les services des ordures ménagères, votre revendeur ou votre détaillant pour plus d'informations. Une mise au rebut incorrecte peut avoir des effets négatifs potentiels sur l'environnement et la santé, en raison de la présence potentielle de substances dangereuses.

Remarque: Le symbole apparaît sur le produit ou l'emballage du produit.

Caractéristiques techniques

Pour connaître les caractéristiques techniques, reportez-vous à la plaque signalétique du chargeur de batterie.

FR Table 11: Batteries homologuées

Batterie 40-B70 40-B140 BLi30
Type Lithium-ion Lithium-ion Lithium-ion
Capacité de la batterie, Ah 2 4 7,5
Tension nominale, V 36 36 36
Poids, kg 0,8 1,3 1,9

Instructions d'origine
