40C80 - Aku laadija HUSQVARNA - Tasuta kasutusjuhend

Toote tüüp	Akulaadija
Mark	Husqvarna
Mudel	40C80
Sisendpinge	220-240 V ~, 50/60 Hz
Väljundpinge	36 V DC
Laadimisvool	2,2 A
Ühilduvad akud	40-B70, 40-B140, BLi30 (originaal Husqvarna)
Töötemperatuur	5 °C kuni 40 °C
LED indikaatorid	Laadimisindikaator (roheline/kollane/punane), veaindikaator, temperatuuriindikaator
Kaitsed	Ülekoormus, ülekuumenemine, lühis
Sisseehitatud ventilaator	Jah, aktiivne jahutus
Kasutamine	Ainult siseruumides
Seinale paigaldamine	Võimalik (spetsiaalsed kruviaugud)
Kaal	Umbes 0,5 kg
Mõõtmed (P x L x K)	150 x 100 x 70 mm (hinnanguline)
Värv	Oranž ja must
Toitejuhe	Eemaldatav, standardpikkus
Hooldus ja puhastamine	Puhastage kuiva lapiga; ärge kasutage vett
Varuosad ja remonditavus	Toitejuhe on vahetatav; mitte lahti võtta; usaldage volitatud teenindusse
Ohutus	Järgige juhiseid: mitte kasutada väljas, hoida lastele kättesaamatus kohas, tormi korral lahti ühendada
Üldteave	Laadija Husqvarna liitiumioonakudele; vastab EL direktiividele; kohustuslik ringlussevõtt

Korduma kippuvad küsimused - 40C80 HUSQVARNA

Kuidas laadida akut laadijaga 40C80?

Ühendage laadija seinakontakti. Asetage aku laadijale. Laadimistuli süttib roheliselt, kui aku on õigesti ühendatud. Laadimine on lõppenud, kui kõik aku tuled põlevad. Aku seisukorra kontrollimiseks vajutage aku nuppu.

Mida tähendavad laadimistule erinevad värvid?

Püsiv roheline: laadimine käib või aku on ühendatud. Vilkuv roheline (test): käivitamine. Kollane: temperatuuri kõrvalekalle (aku liiga kuum või liiga külm). Punane: laadija kriitiline viga. Vaadake jaotist Veatuvastus.

Kas ma saan laadida muid akusid kui originaal Husqvarna mudelid?

Ei, kasutage ainult heakskiidetud Husqvarna akusid: 40-B70, 40-B140 ja BLi30. Akud on tarkvaraliselt kodeeritud. Muude akude kasutamine võib põhjustada kahjustusi või ohte.

Kuhu saan paigaldada laadija 40C80?

Paigaldage laadija siseruumidesse, hästi ventileeritavasse kohta, kaitstult vee, vihma ja otsese päikesevalguse eest. Ümbritsev temperatuur peab olema vahemikus 5 °C kuni 40 °C. Saate selle kinnitada seinale ettenähtud kruviaukude abil.

Kas ma saan laadijat väljas kasutada?

Ei, laadija on mõeldud ainult siseruumides kasutamiseks. Ärge jätke seda vee, niiskuse ega halva ilma kätte. Kasutage seda kuivas keskkonnas.

Mida teha, kui laadimistuli muutub kollaseks?

Kollane tuli näitab temperatuuri kõrvalekallet. Kui aku on liiga kuum, jätke see ühendatuks: sisseehitatud ventilaator jahutab selle maha ja laadimine algab automaatselt. Kui see on liiga külm, asetage see siseruumidesse, kuni see saavutab soovitatava temperatuuri.

Kuidas hooldada laadijat 40C80?

Puhastage laadijat kuiva lapiga. Ärge kunagi kasutage vett ega vedelaid tooteid. Kontrollige regulaarselt toitejuhtme seisukorda. Kui juhe on kahjustatud, vahetage see kohe välja.

Kuidas hoida laadijat ja akut?

Hoidke laadijat kuivas, puhtas kohas, kaitstult külma ja otsese päikesevalguse eest, temperatuuril vahemikus 5 °C kuni 25 °C. Hoidke akut laadijast eraldi. Hoidke toodet lastele kättesaamatus kohas.

Kuidas laadijat kasutusea lõppedes ringlusse võtta?

Ärge visake laadijat olmejäätmete hulka. Viige see elektri- ja elektroonikaseadmete (WEEE) kogumispunkti või tagasi poodi. Järgige kohalikke eeskirju.

Kas ma saan laadijat ise parandada?

Ei, ärge proovige laadijat lahti võtta ega parandada. Kõik sekkumised peab tegema volitatud Husqvarna teeninduskeskus. Kasutage ainult originaalvaruosi.

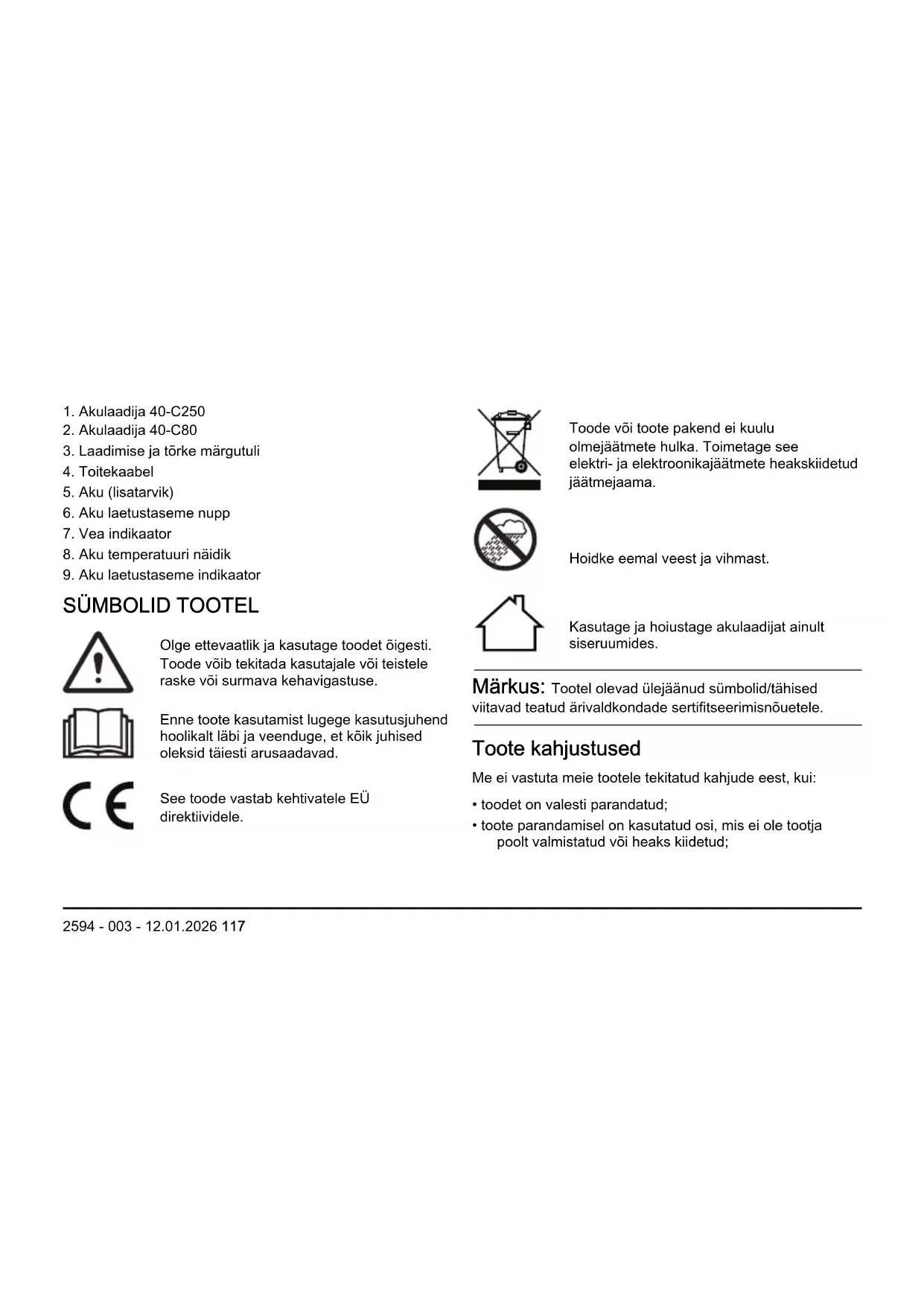

KASUTUSJUHEND 40C80 HUSQVARNA

1. Akulaadija 40-C250
2. Akulaadija 40-C80
3. Laadimise ja törke märgutuli
4. Toitekaabel
5. Aku (lisatarvik)
6. Aku laetustaseme nupp
7. Vea indikaator
8. Aku temperatuuri näidik
9. Aku laetustaseme indikaator

SÜMBOLID TOOTEL

Olge ettevaatlik ja kasutage toodet õigesti. Toode võib tekitada kasutajale või teistele raske või surmava kehavigastuse.

Enne toote kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et köik juhised oleksid täiesti arusaadavad.

See toode vastab kehtivatele EÜ direktiividele.

Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete heakskiidetud jäätmejaama.

Hoidke eemal veest ja vihmast.

Kasutage ja hoiustage akulaadijat ainult siseruumides.

Märkus: Tootel olevad ülejäänud sümbolid/tähised viitavad teatud ärivaldkondade sertifitseerimisnõuetele.

Toote kahjustused

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• tootel on kasutatud lisatarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Tugi

Toote kohta toe saamiseks avage veebisaidi toejaotis, et saada juurdepääs juhistele, törkeotsingu juhenditele või kasutada Husqvarna iseteenindust ja tooteassistenti (kui see on teie turul saadaval). Toote täiendava klienditoe küsimustes võtke ühendust Husqvarna edasimüüjaga.

OHUTUSE MÄÄRATLUSED

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja

või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

HOIATUS: Lugege läbi kõik ohutushoiatused ja kõik juhised. Hoiatuste ja juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

- Kasutage ainult akulaadijat 40-C80, 40-C250, et laadida originaalakusid Husqvarna, lisateavet konkreetsete akude kohta vt jaotisest TEHNILISED

ANDMED Ik 127. Akud on kodeeritud.

• Ärge kasutage mittelaetavaid akusid.
• Ärge püüdke akulaadijat lahti monteerida ega parandada.
• Ärge ühendage laadija klemme metallesemete külge.
• Kasutage heakskiidetud maandatud vörgupistikupesa, mis on terve.

• Kontrollige regulaarselt, et toitekaabel ei oleks kahjustatud. Kui toitejuhe on vigastatud, eemaldage akulaadija kohe vooluvõrgust.

• Vigastatud toitejuhe tuleb välja vahetada.

• Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast lahutamiseks tõmmake pistik välja. Ärge tõmmake toitejuhet.
• Vältige juhtmete ja pikendusjuhtmete kokkupuudet vee, öli ja teravate servadega. Jälgige, et toitejuhe ei jääks uste, väravate jms vahele.
• Ärge puhastage akut või akulaadijat veega.

• Hoidke akulaadija eemal lastest.

• Ärge kasutage kahjustatud akulaadijat või akut.

• Ärge kasutage akulaadijat keskkonnas, kus esineb plahvatuse oht.
• Kasutage akulaadijat ainult siseruumides, kus on hea ventilatsioon ja sobiv temperatuur.
• Hoidke akulaadija eemal päikesevalgusest. Ärge kasutage akulaadijat öues või märjas kohas.

• Ärge käsitsege akulaadijat märgade kätega.

• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Suitsu või tule tekke korral eemaldage toitepistik akulaadijast.

• Ärge katke akut kasutamise ajal kinni.
• Seda seadet tohivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad seadet ohutult

ning möistavad seotud ohtusid. Lapsed ei tohi seadmega mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

Sissejuhatus

Akulaadija pinnale paigaldamiseks on olemas mitu võimalust:

• kasutada spetsiaalseid kruviauke (40-C80, 40-C250);
• kasutada akulaadija tagaküljel olevaid spetsiaalseid riputusavasid (40-C250).

Kruviaukude abil pinnale paigaldamiseks (40-C80, 40-C250)

ETTEVAATUST: Ärge kasutage akulaadija seinale paigaldamiseks elektrilist kruvikeerajat. Elektriline kruvikeeraja võib akulaadijat kahjustada.

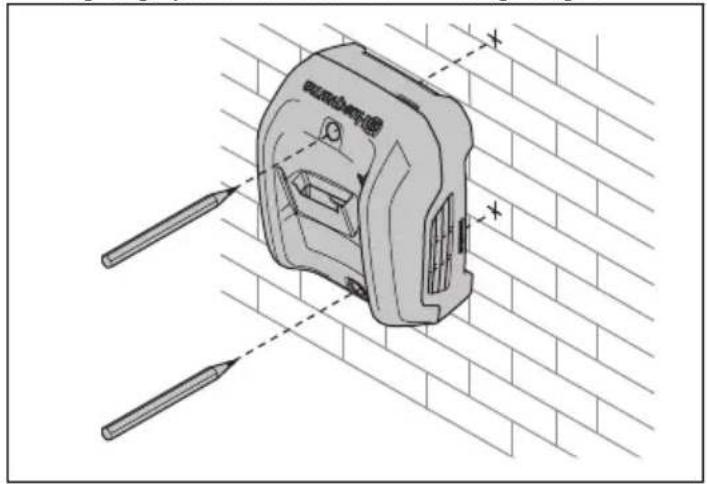

1. Märgistage puuravade asendid. 2. Puurige augud.

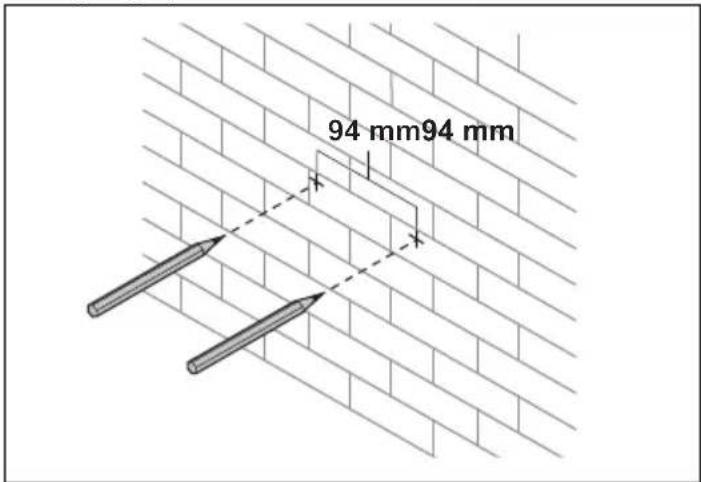

1. Märgistage puuravade asendid.

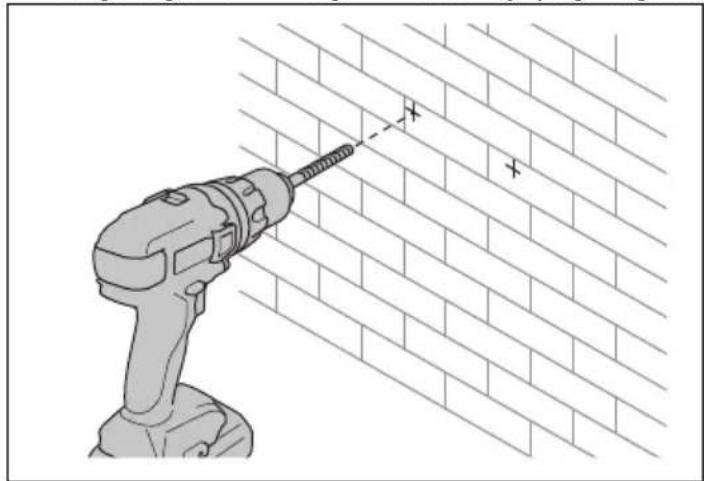

2. Puurige augud. 3. Kinnitage kruvid seina ja paigaldage akulaadija

• Kasutage akulaadijat üksnes juhul, kui ümbritsev temperatuur on vahemikus 5 °C kuni 40 °C.
• Aku ei lae, kui aku temperatuur on üle 50 °C (122 °F).
• Aku ei lae, kui aku temperatuur on alla 0 °C (32 °F).

Aku laadimine

ETTEVAATUST: Veenduge, et akulaadija ja aku klemmid oleksid puhtad ja kuivad. Ärge pange akut akulaadijasse, kui see on määrdunud või märg.

1. Ühendage akulaadija vooluvörku. Laadija käivitab automaatfunktsiooni testi. Laadimise märgutuli vilgub roheliselt 1 kord, kollaselt 1 kord, punaselt 1 kord ja ventilaator töötab lühikest aega.

ETTEVAATUST: Ühenda akulaadija ainult tüübisildil näidatud pinge ja sagedusega pistikupessa.

1. Asetage aku laadijasse. Kui laadija märgutuli on roheline, on aku laadijaga õigesti ühendatud.
2. Aku on täielikult laetud siis, kui akul põlevad kõik laadimise märgutuled. Aku laetustaseme nägemiseks vajutage aku indikaatori nuppu.

Märkus: Laadiaj märgutuli jääb täislaadimise ajal roheliselt põlema.

1. Eemaldage kaugjuhtimispuldi aku akulaadijast. Akulaadija eemaldamiseks vooluvõrgust tömmake toitepistik pistikupesast välja. Ärge tömmake toitejuhet.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse.

• Täiendav tooteteave.
- Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige rakendus Husqvarna Connect alla oma mobiilseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Märkus: Kõigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võtke ühendust hooldusesindusega.

TÖRKEOTSING

Sümptomid Võimalikud tõrked Võimalik tegevus
Laadija märgutuli on kollane.Aku tõrke märgutuli vilgub või aku temperatuuri märgutuli põleb.	Vale temperatuur, aku on laadimiseks liiga külm või liiga kuum.	Kui aku on liiga kuum, hoidke seda laadijaga ühendatuna.Laadija sisseehitatud ventilaator vähendab aku temperatuuri. Kui aku on soovitatud temperatuuril, algab laadimine automaatselt.Kui aku on liiga külm, viige see siseruumi. Kui akul on soovitatud temperatuur, jätkake laadimist.Järgige töötamise temperatuurivahemikku, vt KASUTAMI-NE Ik 124. Hoidke laadija eemal päikesevalgusest. Kui probleem püsib, pöörduge oma Husqvarna hooldusesindusse.
Laadija märgutuli on kollane. Aku veanäidi põleb.	Akus esineb kriitiline tõrge.	Pöörduge Husqvarna hooldusesindusse.
Laadimise ajal põleb laadija märgutuli punaselt.	Laadijal esineb kriitiline tõrge.	Pöörduge Husqvarna hooldusesindusse.

TRANSPORTIMINE JA LADUSTAMINE

- Ühendage toitepistik lahti ja eemaldage aku laadijast.

- Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja önnetusi.

• Hoidke seadet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
• Pange toode kuiva, külmumiskindlasse ja puhtasse kohta, kus on öige temperatuur.
• Hoidke akulaadijat hoiuruumis, mille temperatuur jääb vahemikku 5...25 °C. Hoidke seade eemal päikesevalgusest.
• Ladustamisel hoidke aku akulaadijast eemal.

Utiliseerimine

See sümbol tähendab, et seade ei kuulu olmejäätmete hulka. Taaskäidelge see elektri- ja elektroonikaseadmete kogumissüsteemi kaudu. See aitab tagada kasutusea löppu jõudnud seadmete nõuetekohase jäätmekäitluse. Lisateabe saamiseks võtke ühendust kohalike ametiasutuste, olmejäätmeteenuste, edasimüuja või jaemüujaga. Vale kõrvaldamine võib potentsiaalselt ohtlike ainete sisalduse tõttu kahjustada keskkonda ja inimeste tervist.

Märkus: Sümbol asub tootel või toote pakendil.

TEHNILISED ANDMED

Tehnilised andmed leiate akulaadija tüübisildilt.

Tabel

Aku 40-B70 40-B140 BLi30
Tüüp Liitiumioonaku Liitiumioonaku Liitiumioonaku
Aku mahtuvus, Ah 2 4 7,5
Nimipinge, V 36 36 36
Kaal, kg 0,8 1,3 1,9
