40C80 - Batterieladegerät HUSQVARNA - Kostenlose Bedienungsanleitung

Produkttyp	Batterieladegerät
Marke	Husqvarna
Modell	40C80
Eingangsspannung	220-240 V ~, 50/60 Hz
Ausgangsspannung	36 V DC
Ladestrom	2,2 A
Kompatible Akkus	40-B70, 40-B140, BLi30 (Original Husqvarna)
Betriebstemperatur	5 °C bis 40 °C
LED-Anzeigen	Ladeanzeige (grün/gelb/rot), Fehleranzeige, Temperaturanzeige
Schutzfunktionen	Überlastung, Überhitzung, Kurzschluss
Integrierter Lüfter	Ja, aktive Kühlung
Verwendung	Nur für Innenräume
Wandmontage	Möglich (vorgesehene Schraublöcher)
Gewicht	Ca. 0,5 kg
Abmessungen (L x B x H)	150 x 100 x 70 mm (Schätzung)
Farbe	Orange und Schwarz
Netzkabel	Abnehmbar, Standardlänge
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; kein Wasser verwenden
Ersatzteile und Reparaturfähigkeit	Netzkabel austauschbar; nicht zerlegen; an eine autorisierte Werkstatt übergeben
Sicherheit	Anweisungen beachten: Nicht im Freien verwenden, außerhalb der Reichweite von Kindern aufbewahren, bei Gewitter vom Netz trennen
Allgemeine Informationen	Ladegerät für Husqvarna Lithium-Ionen-Akkus; konform mit EU-Richtlinien; Recycling vorgeschrieben

Häufig gestellte Fragen - 40C80 HUSQVARNA

Wie lade ich den Akku mit dem Ladegerät 40C80?

Schließen Sie das Ladegerät an eine Steckdose an. Setzen Sie den Akku auf das Ladegerät. Die Ladeanzeige leuchtet grün, wenn der Akku richtig angeschlossen ist. Der Ladevorgang ist beendet, wenn alle Anzeigen des Akkus leuchten. Drücken Sie die Taste am Akku, um den Status zu überprüfen.

Was bedeuten die verschiedenen Farben der Ladeanzeige?

Grün dauerhaft: Ladevorgang läuft oder Akku angeschlossen. Grün blinkend (Test): Start. Gelb: Temperaturabweichung (Akku zu heiß oder zu kalt). Rot: Kritischer Fehler des Ladegeräts. Siehe Abschnitt Fehlersuche.

Kann ich andere Akkus als die originalen Husqvarna-Modelle laden?

Nein, verwenden Sie nur zugelassene Husqvarna-Akkus: 40-B70, 40-B140 und BLi30. Die Akkus sind softwarecodiert. Die Verwendung anderer Akkus kann zu Schäden oder Gefahren führen.

Wo kann ich das Ladegerät 40C80 installieren?

Installieren Sie das Ladegerät in Innenräumen an einem gut belüfteten Ort, geschützt vor Wasser, Regen und direkter Sonneneinstrahlung. Die Umgebungstemperatur sollte zwischen 5 °C und 40 °C liegen. Sie können es mit den vorgesehenen Schraublöchern an der Wand befestigen.

Kann ich das Ladegerät im Freien verwenden?

Nein, das Ladegerät ist nur für den Innenbereich ausgelegt. Setzen Sie es keinem Wasser, Feuchtigkeit oder Witterungseinflüssen aus. Verwenden Sie es in einer trockenen Umgebung.

Was tun, wenn die Ladeanzeige gelb wird?

Die gelbe Anzeige weist auf eine Temperaturabweichung hin. Wenn der Akku zu heiß ist, lassen Sie ihn angeschlossen: Der integrierte Lüfter kühlt ihn ab und der Ladevorgang startet automatisch. Wenn er zu kalt ist, bringen Sie ihn ins Innere, bis er die empfohlene Temperatur erreicht hat.

Wie warte ich das Ladegerät 40C80?

Reinigen Sie das Ladegerät mit einem trockenen Tuch. Verwenden Sie niemals Wasser oder flüssige Reinigungsmittel. Überprüfen Sie regelmäßig den Zustand des Netzkabels. Wenn das Kabel beschädigt ist, ersetzen Sie es sofort.

Wie lagere ich das Ladegerät und den Akku?

Lagern Sie das Ladegerät an einem trockenen, sauberen Ort, geschützt vor Frost und direkter Sonneneinstrahlung, bei einer Temperatur zwischen 5 °C und 25 °C. Bewahren Sie den Akku getrennt vom Ladegerät auf. Halten Sie das Produkt von Kindern fern.

Wie recycelt man das Ladegerät am Ende seiner Lebensdauer?

Entsorgen Sie das Ladegerät nicht im Hausmüll. Bringen Sie es zu einer Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) oder geben Sie es im Geschäft ab. Beachten Sie die örtlichen Vorschriften.

Kann ich das Ladegerät selbst reparieren?

Nein, versuchen Sie nicht, das Ladegerät zu zerlegen oder zu reparieren. Jegliche Eingriffe müssen von einer autorisierten Husqvarna-Werkstatt durchgeführt werden. Verwenden Sie nur Original-Ersatzteile.

BEDIENUNGSANLEITUNG 40C80 HUSQVARNA

DE Bedienungsanweisung 71-86

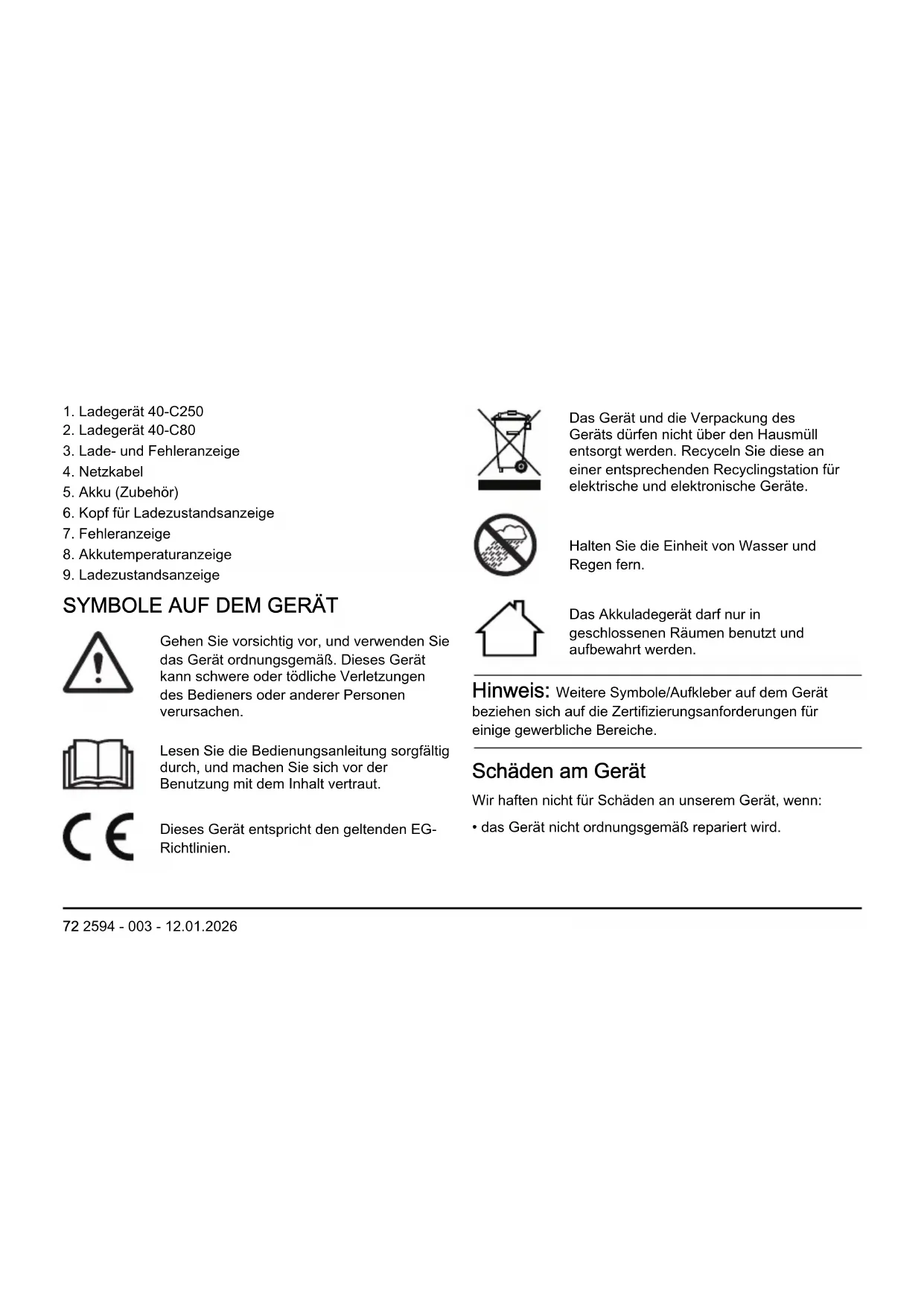

1. Ladegerät 40-C250
2. Ladegerät 40-C80
3. Lade- und Fehleranzeige
4. Netzkabel
5. Akku (Zubehör)
6. Kopf für Ladezustandsanzeige
7. Fehleranzeige
8. Akkutemperaturanzeige
9. Ladezustandsanzeige

SYMBOLE AUF DEM GERÄT

Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Dieses Gerät kann schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut.

Dieses Gerät entspricht den geltenden EG-Richtlinien.

Das Gerät und die Verpackung des Geräts dürfen nicht über den Hausmüll entsorgt werden. Recyceln Sie diese an einer entsprechenden Recyclingstation für elektrische und elektronische Geräte.

Halten Sie die Einheit von Wasser und Regen fern.

Das Akkuladegerät darf nur in geschlossenen Räumen benutzt und aufbewahrt werden.

Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für einige gewerbliche Bereiche.

Schäden am Gerät

Wir haften nicht für Schäden an unserem Gerät, wenn:

- das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.
• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Support

Wenn Sie Unterstützung zu diesem Gerät benötigen, navigieren Sie auf zum Support-Bereich, um auf Anweisungen und Anleitungen zur Fehlerbehebung zuzugreifen, oder verwenden Sie den Husqvarna Self-Service und den Produktassistenten (falls in Ihrem Markt verfügbar). Wenden Sie sich an Ihren Husqvarna Servicehändler, um weiteren Support für das Gerät zu erhalten.

SICHERHEITSDEFINITIONEN

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet,

um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der

Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Lesen Sie alle Warn- und

Sicherheitshinweise. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

- Verwenden Sie ausschließlich das Ladegerät 40-C80, 40-C250 zum Aufladen von Husqvarna Originalakkus, siehe TECHNISCHE DATEN auf Seite 85 für bestimmte Akkus. Die Akkus verfügen über eine Softwareverschlüsselung.

• Verwenden Sie keine nicht aufladbaren Akkus.
• Versuchen Sie nicht, das Ladegerät zu reparieren oder zu zerlegen.
• Verbinden Sie die Anschlüsse des Ladegeräts nicht mit Metallgegenständen.
• Verwenden Sie eine geprüfte geerdete Steckdose, die nicht beschädigt ist.

• Prüfen Sie das Netzkabel regelmäßig auf Beschädigungen. Trennen Sie das Ladegerät sofort, wenn das Netzkabel beschädigt ist.

• Ersetzen Sie das Netzkabel bei Beschädigung.

• Heben Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen, ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.

• Achten Sie darauf, dass keines der Kabel und Verlängerungskabel mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Achten Sie darauf, dass Netzkabel nicht zwischen Türen, Zäunen o. Ä. eingeklemmt werden.

• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser.

• Halten Sie das Ladegerät von Kindern fern.
• Verwenden Sie keine beschädigten Ladegeräte oder Akkus.
• Verwenden Sie das Ladegerät nicht, wenn die Gefahr eines Blitzeinschlags besteht.

• Verwenden Sie das Ladegerät nur in geschlossenen Räumen mit guter Luftzirkulation und der richtigen Temperatur.

• Setzen Sie das Ladegerät keiner direkten Sonneneinstrahlung aus. Verwenden Sie das Ladegerät nicht im Freien oder in feuchter Umgebung.

• Fassen Sie das Ladegerät nicht mit nassen Händen an.

• Das Ladegerät darf nicht in der Nähe von entflammbaren Materialien oder Materialien, die Korrosion verursachen können, verwendet werden. Bei Rauchentwicklung oder Feuer muss der Netzstecker des Ladegeräts sofort aus der Steckdose gezogen werden.

• Decken Sie das Ladegerät im Betrieb nicht ab.

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. Personen ohne jegliche Erfahrung oder Kenntnisse verwendet werden, wenn sie beaufsichtigt werden oder ihnen die sichere Verwendung des Geräts ausführlich erklärt wurde und sie sich der Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch

den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Einleitung

Es gibt verschiedene Vorgehensweisen, um das Ladegerät an einer Oberfläche zu befestigen:

• Verwenden Sie die dafür vorgesehenen Schraubenlöcher (40-C80, 40-C250).
• Verwenden Sie die dafür vorgesehenen Schlüssellochöffnungen an der Rückseite des Ladegeräts (40-C250).

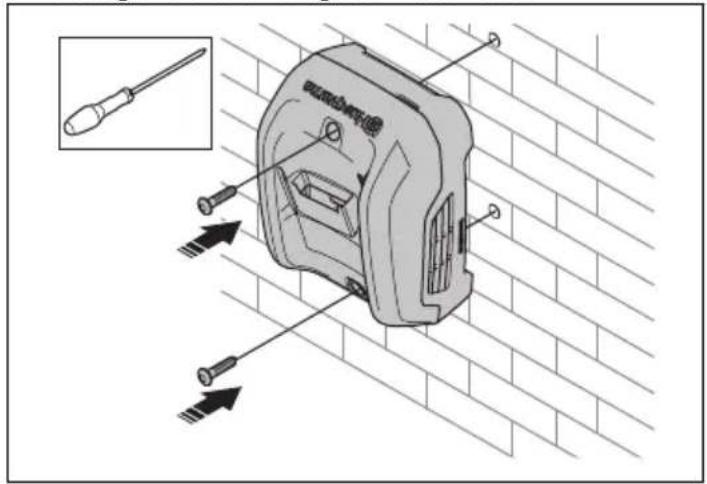

So verwenden Sie die Schraubenlöcher für die Montage an einer Oberfläche (40-C80, 40-C250)

ACHTUNG: Verwenden Sie keinen Akkuschrauber, um das Ladegerät an der Wand zu installieren. Ein Akkuschrauber kann das Ladegerät beschädigen.

1. Markieren Sie die Position der Löcher. 2. Bohren Sie die entsprechenden Löcher.

3. Befestigen Sie das Ladegerät mit Schrauben.

So verwenden Sie die Schlüssellochöffnungen für die Montage an einer Oberfläche (40-C250)

1. Markieren Sie die Position der Löcher.

1. Bohren Sie die entsprechenden Löcher. 3. Bringen Sie die Schrauben an und befestigen Sie das

AUSZUFÜHRENDE ARBEIT

• Das Ladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5 °C (41 °F) und 40 °C (104 °F) liegt.
• Der Akku wird nicht aufgeladen, wenn die Akkutemperatur mehr als 50 °C (122 °F) beträgt.
• Der Akku wird nicht aufgeladen, wenn die Akkutemperatur weniger als 0 °C (32 °F) beträgt.

So laden Sie den Akku

ACHTUNG: Stellen Sie sicher, dass der Akku, das Ladegerät und die Akkuklemmen sauber und trocken sind. Legen Sie den Akku nicht in das Ladegerät, wenn es verschmutzt oder nass ist.

1. Schließen Sie das Ladegerät an eine Steckdose an. Das Ladegerät startet einen automatischen Funktionstest. Die Ladeanzeige blinkt 1 Mal grün, 1 Mal gelb, 1 Mal rot, und der Lüfter läuft kurz.

ACHTUNG: Schließen Sie das Ladegerät nur an eine Steckdose mit der auf dem Typenschild angegebenen Spannung und Frequenz an.

1. Setzen Sie den Akku in das Ladegerät ein. Wenn die Ladeanzeige am Ladegerät grün leuchtet, ist der Akku richtig an das Ladegerät angeschlossen.
2. Der Akku ist vollständig aufgeladen, wenn alle Ladezustandsanzeigen am Akku leuchten. Drücken Sie die Akkuanzeigetaste für den Ladezustand des Akkus.

Hinweis: Die Ladeanzeige am Ladegerät bleibt während des gesamten Ladevorgangs grün.

1. Nehmen Sie den Akku aus dem Ladegerät. Ziehen Sie den Netzstecker, um das Ladegerät von der Steckdose zu trennen. Ziehen Sie nicht am Netzkabel.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect-App bietet erweiterte Funktionen für Ihr Husqvarna Gerät.

• Erweiterte Produktinformationen.
• Informationen über Geräteteile und -wartung sowie entsprechende Hilfe dazu.

Erste Verwendung von Husqvarna Connect

1. Laden Sie die Husqvarna Connect-App auf Ihr Mobilgerät herunter.
2. Melden Sie sich in der Husqvarna Connect-App an.
3. Befolgen Sie die Anweisungen in der Husqvarna Connect-App, um sich zu verbinden und das Gerät zu registrieren.

Hinweis: Die Husqvarna Connect-App ist nicht überall zum Download erhältlich. Ihr Servicehändler

steht Ihnen gerne für weitere Informationen zur Verfügung.

FEHLERBEHEBUNG

Symptome Mögliche Fehler Mögliches Verfahren
Die Ladeanzeige am Ladegerät leuchtet gelb.Die Akkufehleranzeige blinkt oder die Akkutemperaturanzeige leuchtet dauerhaft.	Temperaturabweichung, der Akku ist zu kalt oder zu heiß zum Laden.	Wenn der Akku zu heiß ist, lassen Sie ihn am Ladegerät. Der integrierte Lüfter des Ladegeräts senkt die Akkutemperatur. Wenn der Akku die empfohlene Temperatur hat, beginnt der Ladevorgang automatisch.Wenn der Akku zu kalt ist, lagern Sie ihn in einem geschlossenen Raum. Wenn der Akku die empfohlene Temperatur erreicht hat, fahren Sie mit dem Ladevorgang fort.Beachten Sie den Betriebstemperaturbereich, siehe AUS-ZUFÜHRENDE ARBEIT auf Seite 80. Setzen Sie das Ladegerät keiner direkten Sonneneinstrahlung aus. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Husqvarna Servicehändler.
Die Ladeanzeige am Ladegerät leuchtet gelb. Die Akkufehleranzeige am Akku leuchtet.Symptome Mögliche Fehler Mögliches Verfahren	Der Akku weist einen kritischen Fehler auf.	Wenden Sie sich an Ihren Husqvarna Servicehändler.
Die Ladeanzeige am Ladegerät leuchtet rot.	Das Ladegerät weist einen kritischen Fehler auf.	Wenden Sie sich an Ihren Husqvarna Servicehändler.

TRANSPORT UND LAGERUNG

• Ziehen Sie den Netzstecker, und nehmen Sie den Akku aus dem Ladegerät.
• Sichern Sie das Gerät während des Transports ab, um Schäden und Unfälle zu vermeiden.
• Bewahren Sie das Gerät in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.
• Lagern Sie das Gerät an einen trockenen, frostfreien und sauberen Ort mit der korrekten Temperatur.
• Lagern Sie das Gerät an einem Ort, an dem die Temperatur zwischen 5 °C und 25 °C liegt. Halten Sie das Gerät von direkter Sonneneinstrahlung fern.
• Achten Sie bei der Lagerung darauf, dass sich der Akku nicht in unmittelbarer Nähe zum Ladegerät befindet.

Entsorgen

Das Symbol bedeutet, dass das Gerät nicht über den Hausmüll entsorgt werden darf. Recyceln Sie es über Ihre

örtliche Entsorgungsstelle für elektrische und elektronische Geräte. Damit tragen Sie zu einem ordnungsgemäßen Abfallmanagement bei. Wenden Sie sich an die örtlichen Behörden, Abfallentsorgungsdienste, Ihren Händler oder Verkäufer, um weitere Informationen zu erhalten. Eine unsachgemäße Entsorgung kann sich negativ auf die Umwelt und die Gesundheit des Menschen auswirken, da potenziell Gefahrstoffe vorhanden sein können.

Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden.

Entsorgen von Elektro- und Elektronik- Altgeräten

Gilt nur für Deutschland

Die durchgestrichene Abfalltonne weist darauf hin, dass Sie gesetzlich verpflichtet sind, dieses Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthält, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts entfernt und separat als Batterien bzw. Akkus entsorgt werden.

Entfernen von Batterien, Akkus und Leuchtmitteln:

Batterien, Akkus oder Leuchtmittel, die aus dem Produkt entfernt werden können, ohne es zu beschädigen, müssen vor der Entsorgung entfernt und separat als Batterien, Akkus oder Leuchtmittel entsorgt werden. Die folgenden Batterien oder Akkus sind in diesem Produkt enthalten:

- Akkutyp: Li-ion

- Chemie: Litium

Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte:

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen.

Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 m² und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder Elektronikgeräts muss der Vertreiber ein Altgerät desselben Gerätetyps kostenlos zurücknehmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Nähe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin geliefert wird: In diesem Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.

2. Der Vertreiber muss Altgeräte mit einem Durchmesser von weniger als 25 cm auf Wunsch des Endbenutzers an der Verkaufsstelle oder in unmittelbarer Nähe zurücknehmen. Diese Rückgabe muss nicht mit dem

Kauf von Elektro- oder Elektronikgeräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätetyp beschränkt.

Bei Abschluss des Kaufvertrags für ein neues Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugeben oder kostenlos abholen zu lassen, und den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugeben.

Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400 m² beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m² beträgt, wobei die kostenlose Abholung von Elektro- oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

• 1 (Wärmeüberträger)
• 2 (Geräte mit Displays) und
- 4 (große Geräte mit mindestens einer äußeren Abmessung von mehr als 50 cm)

Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in angemessener Nähe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere

Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neues Gerät zu erwerben.

Datenschutz

Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind dafür verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik-Altgeräten zu löschen.

WEEE-Registrierungsnummer

Husqvarna 10168717

Sammlungs- und Verwertungsraten

Gemäß der WEEE-Richtlinie sind die EU-Mitgliedstaaten verpflichtet, Daten über Elektro- und Elektronik-Altgeräte zu sammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie auf der BMUV-Website: https://www.bmuv.de/themen/wasserressourcen-abfall/kreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeraete

TECHNISCHE DATEN

Die technischen Daten finden Sie auf dem Typenschild des Akkuladegeräts.

Tabelle

Akku 40-B70 40-B140 BLi30
Typ Lithium-Ionen Lithium-Ionen Lithium-Ionen
Akkukapazität, Ah 2 4 7,5
Nennspannung, V 36 36 36
Gewicht, kg 0,8 1,3 1,9
