Produkto tipas	Baterijos krautuvas
Prekinis ženklas	Husqvarna
Modelis	40C80
Įėjimo įtampa	220-240 V ~, 50/60 Hz
Išėjimo įtampa	36 V DC
Įkrovimo srovė	2,2 A
Suderinamos baterijos	40-B70, 40-B140, BLi30 (originalios Husqvarna)
Darbinė temperatūra	5 °C iki 40 °C
LED indikatoriai	Įkrovimo indikatorius (žalias/geltonas/raudonas), klaidos indikatorius, temperatūros indikatorius
Apsauga	Perkrova, perkaitimas, trumpasis jungimas
Integruotas ventiliatorius	Taip, aktyvus vėsinimas
Naudojimas	Tik viduje
Montavimas ant sienos	Galima (skirtos varžtų skylės)
Svoris	Apie 0,5 kg
Matmenys (I x P x A)	150 x 100 x 70 mm (apytiksliai)
Spalva	Oranžinė ir juoda
Maitinimo laidas	Nuimamas, standartinis ilgis
Priežiūra ir valymas	Valyti sausa šluoste; nenaudoti vandens
Atsarginės dalys ir remonto galimybė	Maitinimo laidas keičiamas; neardyti; patikėti įgaliotam servisui
Saugumas	Laikytis instrukcijų: nenaudoti lauke, laikyti vaikams nepasiekiamoje vietoje, atjungti perkūnijos metu
Bendra informacija	Įkroviklis Husqvarna ličio jonų baterijoms; atitinka EB direktyvas; privalomas perdirbimas

Dažnai užduodami klausimai - 40C80 HUSQVARNA

Kaip įkrauti bateriją naudojant 40C80 įkroviklį?

Prijunkite įkroviklį prie elektros tinklo lizdo. Įdėkite bateriją į įkroviklį. Įkrovimo indikatorius užsidega žaliai, kai baterija yra tinkamai prijungta. Įkrovimas baigiamas, kai visi baterijos indikatoriai dega. Paspauskite baterijos mygtuką, kad patikrintumėte būseną.

Ką reiškia skirtingos įkrovimo indikatoriaus spalvos?

Žalia nuolat: kraunama arba baterija prijungta. Žalia mirksi (testas): paleidimas. Geltona: temperatūros nuokrypis (baterija per karšta ar per šalta). Raudona: kritinė įkroviklio klaida. Žiūrėkite skyrių Gedimų paieška.

Ar galiu krauti kitas baterijas, o ne originalius Husqvarna modelius?

Ne, naudokite tik patvirtintas Husqvarna baterijas: 40-B70, 40-B140 ir BLi30. Baterijos yra užkoduotos programiškai. Kitų baterijų naudojimas gali sukelti pažeidimų ar pavojų.

Kur galiu įrengti 40C80 įkroviklį?

Įrenkite įkroviklį patalpoje, gerai vėdinamoje vietoje, apsaugotoje nuo vandens, lietaus ir tiesioginių saulės spindulių. Aplinkos temperatūra turi būti nuo 5 °C iki 40 °C. Jį galite pritvirtinti prie sienos naudodami numatytas varžtų skyles.

Ar galiu naudoti įkroviklį lauke?

Ne, įkroviklis skirtas naudoti tik patalpose. Nelaikykite jo vandenyje, drėgmėje ar blogame ore. Naudokite sausoje aplinkoje.

Ką daryti, jei įkrovimo indikatorius tampa geltonas?

Geltonas indikatorius rodo temperatūros nuokrypį. Jei baterija per karšta, palikite ją prijungtą: integruotas ventiliatorius ją atvėsins ir įkrovimas prasidės automatiškai. Jei ji per šalta, padėkite ją į patalpą, kol pasieks rekomenduojamą temperatūrą.

Kaip prižiūrėti 40C80 įkroviklį?

Įkroviklį valykite sausa šluoste. Niekada nenaudokite vandens ar skysčių. Reguliariai tikrinkite maitinimo laido būklę. Jei laidas pažeistas, nedelsdami jį pakeiskite.

Kaip laikyti įkroviklį ir bateriją?

Įkroviklį laikykite sausoje, švarioje vietoje, apsaugotoje nuo šalčio ir tiesioginių saulės spindulių, nuo 5 °C iki 25 °C temperatūroje. Bateriją laikykite atskirai nuo įkroviklio. Produktą laikykite vaikams nepasiekiamoje vietoje.

Kaip perdirbti įkroviklį pasibaigus jo tarnavimo laikui?

Neišmeskite įkroviklio su buitinėmis atliekomis. Pristatykite jį į elektrinių ir elektroninių įrenginių atliekų surinkimo punktą (WEEE) arba grąžinkite į parduotuvę. Laikykitės vietinių taisyklių.

Ar galiu pats taisyti įkroviklį?

Ne, nemėginkite išardyti ar taisyti įkroviklio. Bet kokį remontą turi atlikti įgaliotas Husqvarna techninės priežiūros centras. Naudokite tik originalias atsargines dalis.

NAUDOJIMO INSTRUKCIJA 40C80 HUSQVARNA

LT Operatoriaus vadovas 225-238

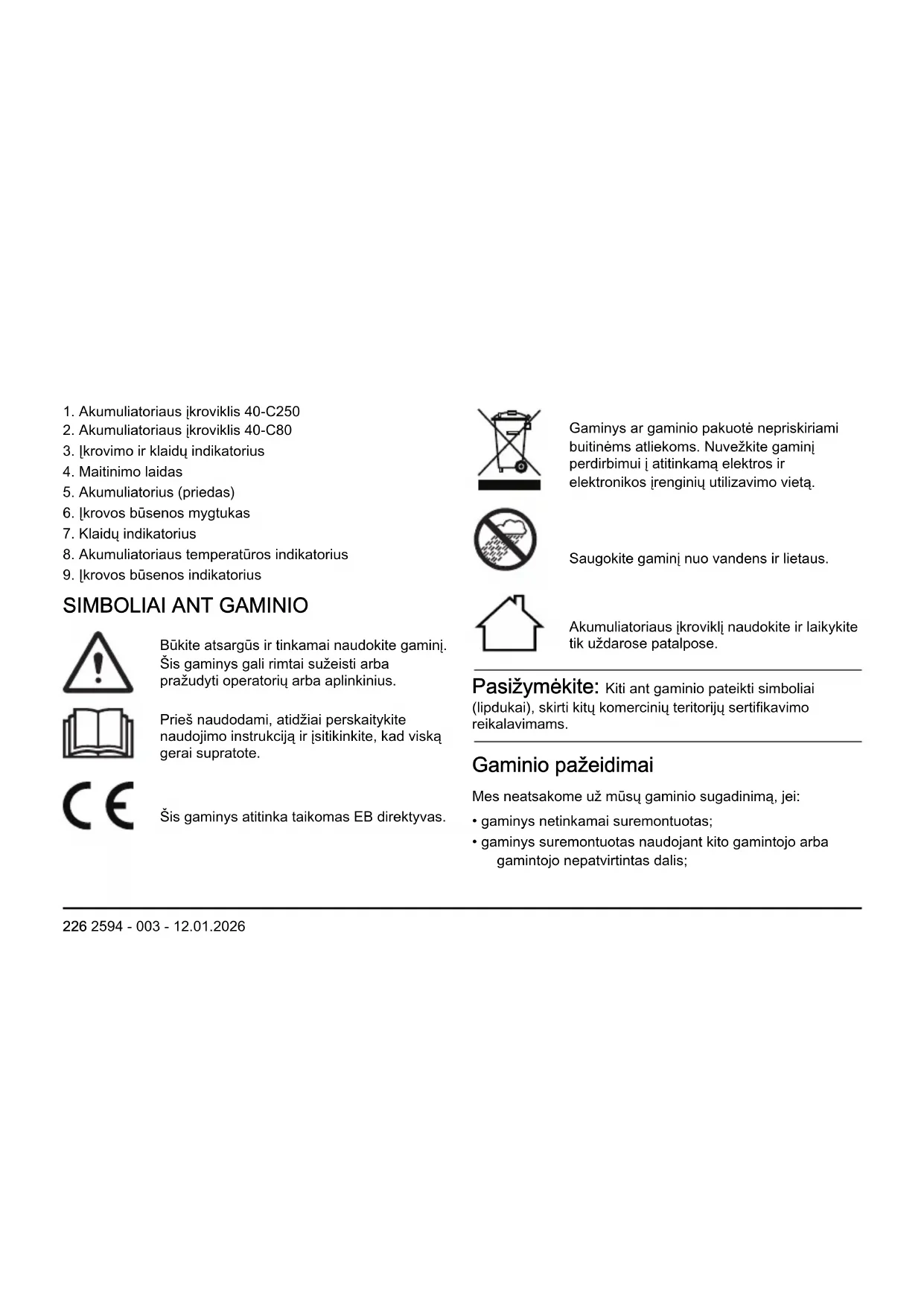

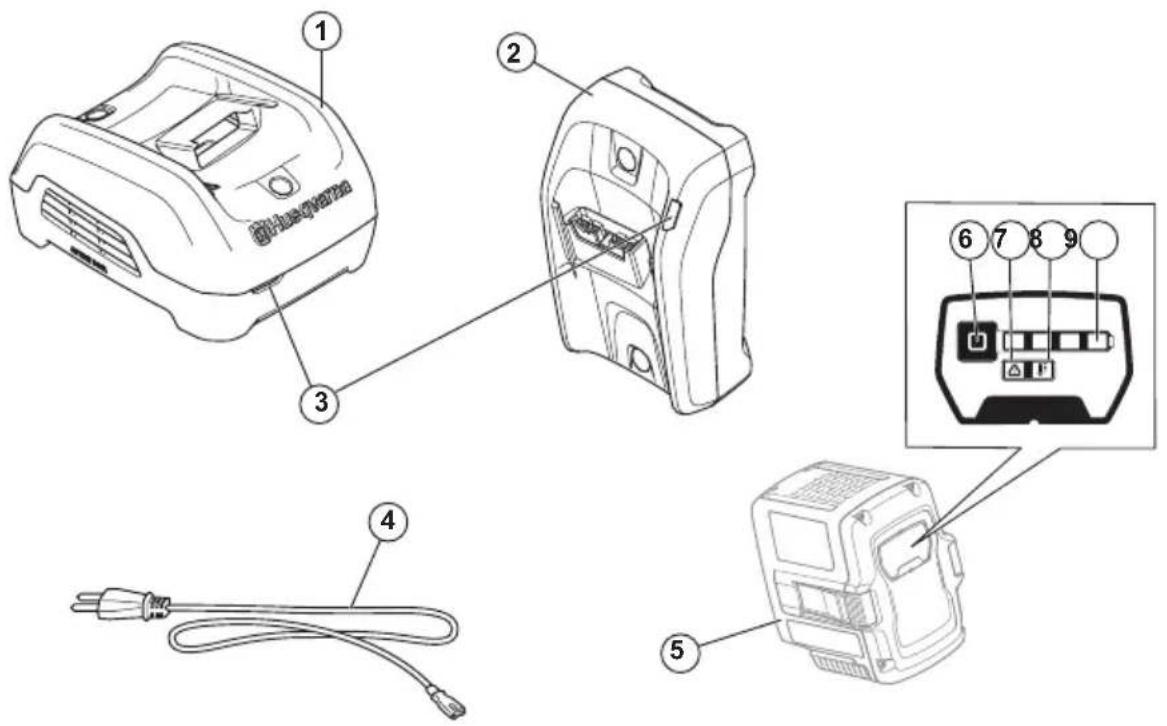

1. Akumuliatoriaus jkroviklis 40-C250
2. Akumuliatoriaus jkroviklis 40-C80
3. |krovimo ir klaidų indikatorius
4. Maitinimo laidas
5. Akumuliatorius (priedas)
6. [krovos büsenos mygtukas
7. Klaidų indikatorius
8. Akumuliatoriaus temperatūros indikatorius
9. [krovos büsenos indikatorius

SIMBOLIAI ANT GAMINIO

Būkite atsargūs ir tinkamai naudokite gaminj. Šis gaminys gali rimtai sužeisti arba pražudyti operatorių arba aplinkinius.

Prieš naudodami, atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote.

Šis gaminys atitinka taikomas EB direktyvas.

Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite gaminį perdirbimui į atitinkamą elektros ir elektronikos įrenginių utilizavimo vietą.

Saugokite gaminj nuo vandens ir lietaus.

Akumuliatoriaus jkroviklj naudokite ir laikykite tik uždarose patalpose.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams.

Gaminio pažeidimai

Mes neatsakome už mūsų gaminio sugadinimą, jei:

• gaminys netinkamai suremontuotas;
• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda;
• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Klientų aptarnavimo tarnyba

Norėdami gauti pagalbos dėl gaminio, žr. pagalbos skiltį , kurioje rasite instrukcijas, gedimų nustatymo ir šalinimo vadovus, arba pasinaudosite Husqvarna savitarnos paslauga ir gaminio padėjėju (jei yra jūsų rinkoje). Norėdami gauti daugiau pagalbos, kreipkitės į Husqvarna techninės priežiūros atstovą.

SAUGOS ŽENKLŲ REIKŠMĖS

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis.

PERSPÉJIMAS:

Naudojamas, kai

naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gamini, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

SVARBIOS SAUGOS INSTRUKCIJOS

PERSPÉJIMAS:

Perskaitykite visus saugos įspėjimus ir instrukcijas. Nesilaikydami įspėjimų ir instrukcijų galite patirti elektros smūgį, sukelti gaisrą ir (arba) rimtai susižeisti.

• Naudokite tik 40-C80, 40-C250 akumuliatoriaus ikroviklj Husqvarna originaliems akumuliatoriams ikrauti; informacijos dėl konkrečių akumuliatorių žr. TECHNINIAI DUOMENYS psl. 237.
  Akumuliatoriai turi koduotą programinę įrangą.
• Nenaudokite nejkraunamų akumuliatorių.
• Nebandykite akumuliatoriaus ikroviklio išmontuoti ar taisyti.

• Neprijunkite akumuliatoriaus ikroviklio gnybtu prie metaliniu daiktu.

• Naudokite tvarkingą patvirtintą jżemintą elektros tinklo lizda.

• Reguliariai tikrinkite, ar nepažeistas maitinimo laidas. Jei maitinimo laidas yra pažeistas, nedelsdami atjunkite akumuliatoriaus ikroviklj.
• Jei maitinimo kabelis pažeistas, pakeiskite jj.

• Nekelkite akumuliatoriaus jkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus jkroviklj nuo maitinimo lizdo, ištraukite kištuką. Netraukite už elektros laido.

• Visus kabelius ir jungiamuosius laidus laikykite toliau nuo vandens, alyvos ir aštrių briaunų. Būkite atidūs, kad maitinimo laido neprispaustų durys, tvoros ar pan.

• Nevalykite akumuliatoriaus ar ikroviklio vandeniu.
• Saugokite akumuliatoriaus ikroviklj nuo vaikų.
• Nenaudokite pažeisto akumuliatoriaus jkroviklio arba akumuliatoriaus.

• Nenaudokite akumuliatoriaus jkroviklio, kai kyla žaibo pavojus.

• Akumuliatoriaus įkroviklį naudokite tik patalpoje, kurioje yra geras oro srautas ir tinkama temperatūra.

• Laikykite akumuliatoriaus ikroviklj atokiau nuo saulès šviesos. Nenaudokite akumuliatoriaus ikroviklio lauke ar drègnoje aplinkoje.
• Nelieskite akumuliatoriaus jkroviklio šlapiomis rankomis.

• Nenaudokite akumuliatoriaus jkroviklio šalia degių arba koroziją sukeliančių medžiagų. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus jkroviklio maitinimo kištuką.

• Darbo metu nedėkite dangtelio ant akumuliatoriaus įkroviklio.

• Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus ir kiti asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais, arba stokojantys patirties ar žinių, jei yra prižiūrimi arba instruktuoti dėl saugaus prietaiso naudojimo ir supranta gresiančius pavojus. Vaikams su prietaisu žaisti negalima. Be priežiūros vaikai neturėtų valyti prietaiso ir atlikti naudotojo priežiūros darbų.

lvadas

Yra skirtingi būdai, kaip pritvirtinti akumuliatoriaus ikroviklj prie paviršiaus.

• Panaudokite specialias varžtu angas (40-C80, 40-C250).
• Panaudokite specialias angas, esančias akumuliatoriaus ikroviklio apatinėje pusėje (40-C250).

Montavimas ant paviršiaus naudojant varžtu angas (40-C80, 40-C250)

PASTABA: Montuodami akumuliatoriaus ikroviklj ant sienos, nenaudokite elektrinio atsuktuvo. Elektriniu atsuktuvu galima pakenkti akumuliatorių ikrovikliui.

1. Pažymėkite gręžiamų skylių vietas.

1. Išgręžkite angas. 3. Pritvirtinkite akumuliatoriaus jkroviklj varžtais.

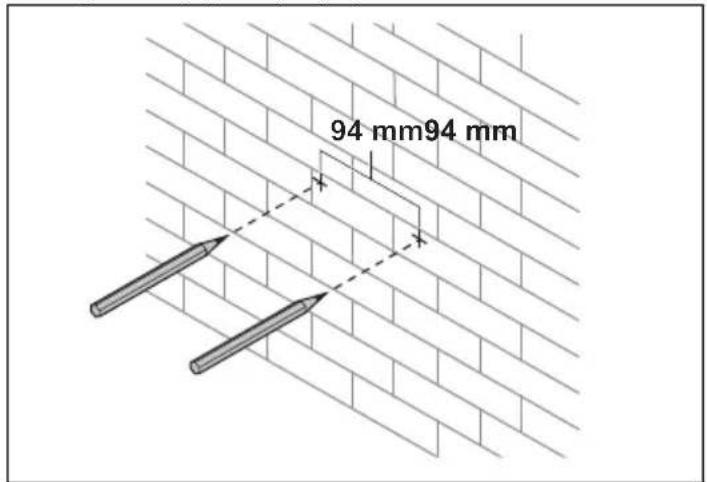

Montavimas ant paviršiaus naudojant angas (40-C250)

1. Pažymėkite gręžiamų skylių vietas.

• Akumuliatoriaus jkroviklj naudokite, tik kai aplinkos temperatūra yra nuo 5 °C (41 °F) iki 40 °C (104 °F).
• Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C (122 °F), jo nepavyks ikrauti.
• Jei akumuliatoriaus temperatūra yra mažesnė nei 0 °C (32 °F), jo nepavyks įkrauti.

Akumuliatoriaus ikrovimas

PASTABA: [sitikinkite, kad akumuliatorius, akumuliatoriaus ikroviklis ir gnybtai yra švarūs ir sausi. Nedėkite akumuliatoriaus i ikrovikli, jei jis yra purvinas ar šlapias.

1. Prijunkite akumuliatoriaus ikroviklj prie maitinimo lizdo. Ikroviklis pradeda automatinj funkciju patikrinimą. Ikrovimo indikatorius mirksi žaliai 1 kartą, geltonai 1 kartą, raudonai 1 kartą ir ventiliatorius trumpai suveikia.

PASTABA: Prijunkite akumuliatoriaus ikroviklj tik prie nominalių parametru plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo.

1. [statykite akumuliatorių i įkrovikli]. Kai įsižiebia įkroviklio įkrovos indikatorius šviečia žaliai, akumuliatorius yra tinkamai prijungtas prie įkroviklio.
2. Kai akumuliatorius visiškai jkrautas, šviečia visi akumuliatoriaus jkrovos būsenos indikatoriai. Paspauskite akumuliatoriaus indikatoriaus mygtuką, kad peržiūrėtumėte akumuliatoriaus jkrovos būseną.

Pasižymėkite: įkrovimo indikatorius ant įkroviklio lieka žalias viso įkrovimo proceso metu.

1. Iš įkroviklio išimkite akumuliatorių. Ištraukite maitinimo kištuką, kad atjungtumėte įkroviklį iš maitinimo lizdo. Netraukite už elektros laido.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas.

• Papildoma informacija apie gamini.
• Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norèdami pradèti naudoti Husqvarna Connect

1. Atsisiųskite programėlę „Husqvarna Connect“ i mobilųji įrenginį.
2. Užsiregistruokite „Husqvarna Connect“ programėlėje.
3. Norėdami prisijungti ir užregistruoti gaminį, vadovaukitės programėlėje Husqvarna Connect pateiktomis instrukcijomis.

Pasižymėkite: Programėlė Husqvarna Connect nėra prieinama visose programėlių parduotuvėse. Dėl išsamesnės informacijos kreipkitės į igaliotajį techninės priežiūros atstovą.

GEDIMAI IR JU ŠALINIMAS

Požymiai Galimi gedimai Galima procedūra
Įkroviklio įkrovimo indikatorius šviečia geltonai.Akumuliatoriaus klaidos indikatorius mirksi, arba šviečia akumuliatoriaus temperatūros indikatorius.	Temperatūros svyravi-mai, akumuliatorius yra per šaltas arba per karštas.	Jei akumuliatorius per karštas, laikykite jį prijungtą prie įkroviklio. Įmontuotas įkroviklio ventiliatorius sumažina akumuliatoriaus temperatūrą. Kai akumuliatorius yra rekomenduojamos temperatūros, įkrovimas prasideda automatiškai.Jei akumuliatorius per šaltas, perkelkite jį i patalpą. Tęskite įkrovimą, kai akumuliatorius pasieks rekomenduojamą temperatūrą.Neperženkite veikimo temperatūros diapazono, žr. NAUDO-JIMAS psl. 234. Laikykite įkroviklij atokiau nuo saulės šviesos. Jei problema išlieka, kreipkitės į „Husqvarna“ techninės priežiūros atstovą.
Įkroviklio įkrovimo indikatorius šviečia geltonai. Akumuliatoriaus klaidos indikatorius ant akumuliatoriaus yra jjungtas.	Įvyko kritinė akumuliatoriaus klaida.	Kreipkitės į Husqvarna techninės priežiūros atstovą.
Įkroviklio įkrovos indikatorius dega raudona šviesa.	Įvyko kritinė įkroviklio klaida.	Kreipkitės į Husqvarna techninės priežiūros atstovą.

TRANSPORTAVIMAS IR LAIKYMAS

• Atjunkite maitinimo kištuką ir išimkite akumuliatorių iš ikroviklio.
• Saugiai pritvirtinkite gaminį prieš jį transportuodami, kad nepažeistumėte ir išvengtumėte nelaimingų atsitikimų.
• Laikykite gaminj užrakintoje patalpoje, kad jo nepasiektų vaikai arba neigalioti asmenys.
• Laikykite gaminį sausoje, neužšąlančioje ir švarioje vietoje, kurioje yra tinkama temperatūra.
• Gaminj laikykite temperatūroje nuo 5 °C (41 °F) iki 25 °C (77 °F). Laikykite gaminj atokiau nuo saulės šviesos.
• Saugodami išimkite akumuliatorių iš akumuliatoriaus ikroviklio.

Šalinimas

Šis simbolis nurodo, kad įrenginys nepriskiriamas buitinėms atliekoms. Atiduokite jį perdirbti pasinaudodami vietine elektros ir elektronikos įrenginių surinkimo sistema. Taip

prisidėsite prie tinkamo atliekų tvarkymo. Jei reikia daugiau informacijos, kreipkitės į vietines institucijas, buitinių atliekų tvarkymo tarnybas, prekybos atstovą arba mažmenininką. Netinkamas išmetimas gali daryti neigiamą poveikį aplinkai ir žmogaus sveikatai, nes gaminyje gali būti pavojingų medžiagų.

Pasižymėkite: Simbolis, rodomas ant įrenginio arba įrenginio pakuotės.

TECHNINIAI DUOMENYS

Techninių duomenų ieškokite akumuliatoriaus įkroviklio nominalių parametru plokštelėje.

Lentelè

Akumuliatorius 40-B70 40-B140 BLi30
Tipas Ličio jonų Ličio jonų Ličio jonų
Akumuliatoriaus talpa, Ah 2 4 7,5
Nominali įtampa, V 36 36 36
Svoris, kg 0,8 1,3 1,9
