40C80 - Caricabatterie HUSQVARNA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie
Marca	Husqvarna
Modello	40C80
Tensione di ingresso	220-240 V ~, 50/60 Hz
Tensione di uscita	36 V CC
Corrente di carica	2,2 A
Batterie compatibili	40-B70, 40-B140, BLi30 (Husqvarna originali)
Temperatura di funzionamento	5 °C a 40 °C
Indicatori LED	Indicatore di carica (verde/giallo/rosso), indicatore di errore, indicatore di temperatura
Protezioni	Sovraccarico, surriscaldamento, cortocircuito
Ventilatore integrato	Sì, raffreddamento attivo
Utilizzo	Solo interno
Installazione a parete	Possibile (fori per viti dedicati)
Peso	Circa 0,5 kg
Dimensioni (L x l x h)	150 x 100 x 70 mm (stima)
Colore	Arancione e nero
Cavo di alimentazione	Rimovibile, lunghezza standard
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare acqua
Pezzi di ricambio e riparabilità	Cavo di alimentazione sostituibile; non smontare; affidare a un'officina autorizzata
Sicurezza	Seguire le istruzioni: non utilizzare all'aperto, tenere fuori dalla portata dei bambini, scollegare in caso di temporale
Informazioni generali	Caricabatterie per batterie agli ioni di litio Husqvarna; conforme alle direttive CE; riciclaggio obbligatorio

Domande frequenti - 40C80 HUSQVARNA

Come caricare la batteria con il caricabatterie 40C80 ?

Collegare il caricabatterie a una presa di corrente. Posizionare la batteria sul caricabatterie. L'indicatore di carica si accende in verde quando la batteria è collegata correttamente. La carica è completa quando tutti gli indicatori della batteria sono accesi. Premere il pulsante della batteria per verificare lo stato.

Cosa significano i diversi colori dell'indicatore di carica?

Verde fisso: carica in corso o batteria collegata. Verde lampeggiante (test): avvio. Giallo: scostamento di temperatura (batteria troppo calda o troppo fredda). Rosso: errore critico del caricabatterie. Consultare la sezione Ricerca guasti.

Posso caricare altre batterie oltre ai modelli Husqvarna originali?

No, utilizzare solo le batterie Husqvarna omologate: 40-B70, 40-B140 e BLi30. Le batterie sono codificate tramite software. L'uso di altre batterie può causare danni o rischi.

Dove posso installare il caricabatterie 40C80 ?

Installare il caricabatterie all'interno, in un luogo ben ventilato, al riparo da acqua, pioggia e luce solare diretta. La temperatura ambiente deve essere compresa tra 5 °C e 40 °C. È possibile fissarlo a parete utilizzando i fori per viti previsti.

Posso utilizzare il caricabatterie all'aperto?

No, il caricabatterie è progettato per uso esclusivamente interno. Non esporlo ad acqua, umidità o intemperie. Utilizzarlo in un ambiente asciutto.

Cosa fare se l'indicatore di carica diventa giallo?

L'indicatore giallo indica uno scostamento di temperatura. Se la batteria è troppo calda, lasciarla collegata: il ventilatore integrato la raffredderà e la carica si avvierà automaticamente. Se è troppo fredda, posizionarla all'interno fino a raggiungere la temperatura consigliata.

Come eseguire la manutenzione del caricabatterie 40C80 ?

Pulire il caricabatterie con un panno asciutto. Non utilizzare mai acqua o prodotti liquidi. Controllare regolarmente lo stato del cavo di alimentazione. Se il cavo è danneggiato, sostituirlo immediatamente.

Come conservare il caricabatterie e la batteria?

Conservare il caricabatterie in un luogo asciutto, pulito, al riparo dal gelo e dalla luce solare diretta, a una temperatura tra 5 °C e 25 °C. Conservare la batteria separatamente dal caricabatterie. Tenere il prodotto fuori dalla portata dei bambini.

Come riciclare il caricabatterie a fine vita?

Non gettare il caricabatterie nei rifiuti domestici. Smaltirlo in un punto di raccolta per apparecchiature elettriche ed elettroniche (RAEE) o riportarlo in negozio. Rispettare le normative locali.

Posso riparare il caricabatterie da solo?

No, non tentare di smontare o riparare il caricabatterie. Qualsiasi intervento deve essere effettuato da un'officina di manutenzione autorizzata Husqvarna. Utilizzare solo pezzi di ricambio originali.

MANUALE UTENTE 40C80 HUSQVARNA

IT Manuale dell'operatore 184-197

JA 取扱説明書 198-211

KO사용자 설명서 212-224

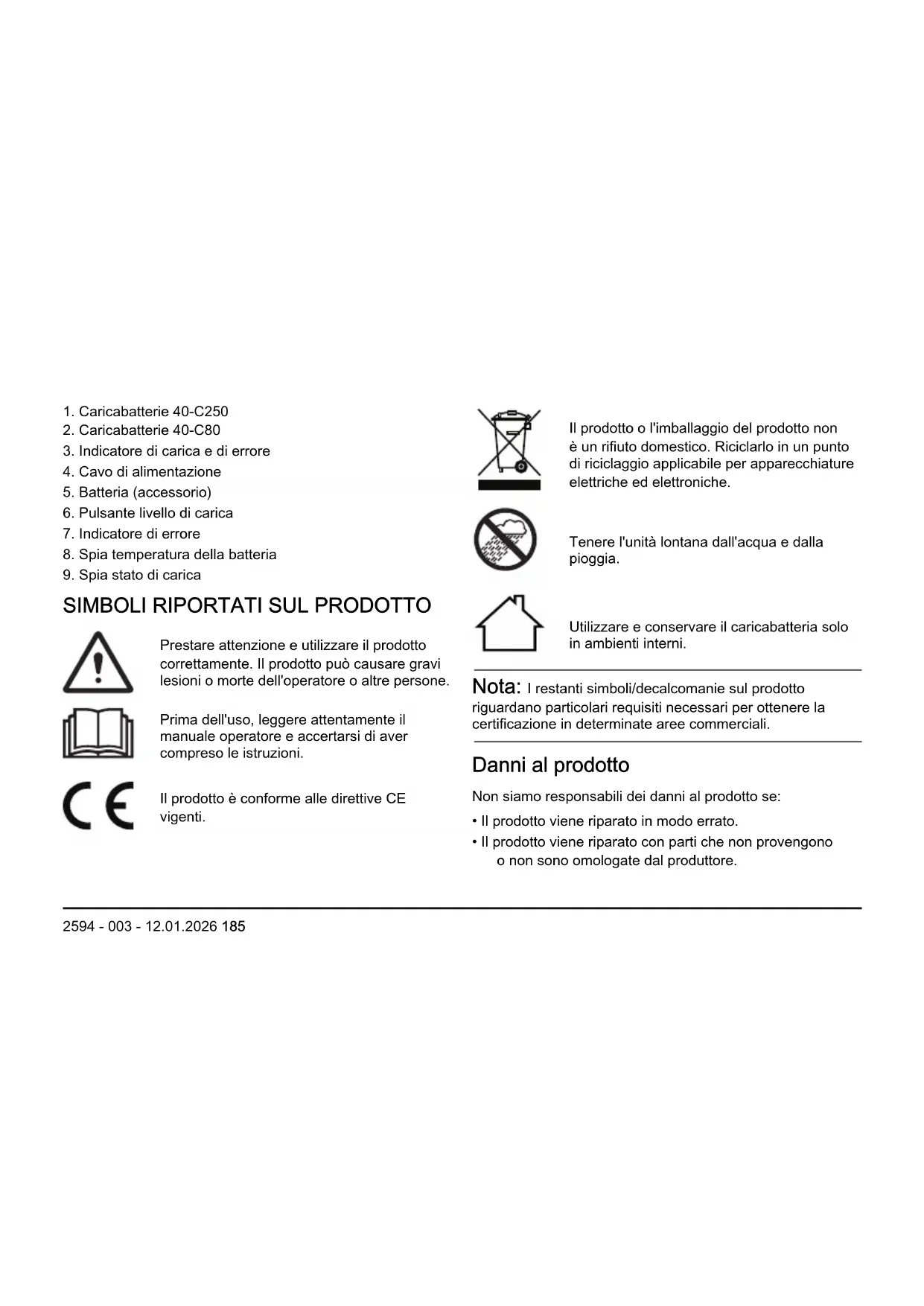

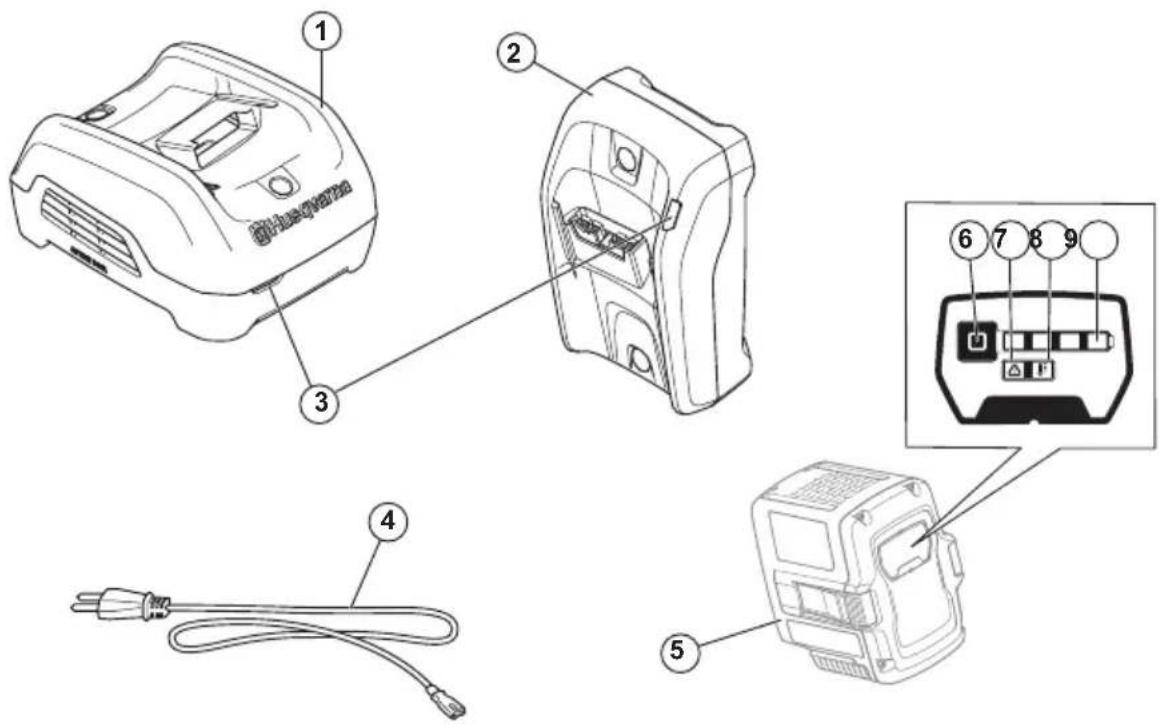

1. Caricabatterie 40-C250
2. Caricabatterie 40-C80
3. Indicatore di carica e di errore
4. Cavo di alimentazione
5. Batteria (accessorio)
6. Pulsante livello di carica
7. Indicatore di errore
8. Spia temperatura della batteria
9. Spia stato di carica

SIMBOLI RIPORTATI SUL PRODOTTO

Prestare attenzione e utilizzare il prodotto correttamente. Il prodotto può causare gravi lesioni o morte dell'operatore o altre persone.

Prima dell'uso, leggere attentamente il manuale operatore e accertarsi di aver compreso le istruzioni.

Il prodotto è conforme alle direttive CE vigenti.

Il prodotto o l'imballaggio del prodotto non è un rifiuto domestico. Riciclarlo in un punto di riciclaggio applicabile per apparecchiature elettriche ed elettroniche.

Tenere l'unità lontana dall'acqua e dalla pioggia.

Utilizzare e conservare il caricabatteria solo in ambienti interni.

Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in determinate aree commerciali.

Danni al prodotto

Non siamo responsabili dei danni al prodotto se:

• Il prodotto viene riparato in modo errato.
- Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.

• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.
• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente.

Supporto

Per ricevere assistenza sul prodotto, andare alla sezione Supporto su per accedere alle istruzioni, alle guide alla risoluzione dei problemi o per utilizzare il self-service Husqvarna e l'assistente prodotto (se disponibili nel proprio mercato). Per ulteriore assistenza sul prodotto, contattare il centro di assistenza Husqvarna.

DEFINIZIONI DI SICUREZZA

Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio

di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

ISTRUZIONI DI SICUREZZA IMPORTANTI

AVVERTENZA: Leggere attentamente tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può dare luogo

a scosse elettriche, incendi e/o gravi lesioni.

• Utilizzare solo il caricabatterie 40-C80, 40-C250 per la ricarica di batterie originali Husqvarna, fare riferimento a DATI TECNICI alla pagina 196 per batterie specifiche. Le batterie sono codificate mediante software.
  • Non utilizzare batterie non ricaricabili.
  • Non tentare di smontare o riparare il caricabatterie.

• Non collegare i terminali del caricabatterie a oggetti metallici.
- Utilizzare una presa di corrente con messa a terra omologata che non sia danneggiata.
- Verificare regolarmente che il cavo di alimentazione non sia danneggiato. Scollegare immediatamente il caricabatterie se il cavo di alimentazione è danneggiato.
- Sostituire il cavo di alimentazione se danneggiato.
- Non sollevare il caricabatterie tramite il cavo di alimentazione. Per scollegare il caricabatteria

da una presa elettrica, tirare la spina di alimentazione. Non tirare il cavo di alimentazione.

• Tenere tutti i cavi e le prolunghe lontani da acqua, olio e bordi appuntiti. Fare attenzione affinché il cavo di alimentazione non si incastri in porte, ostacoli o simili.
  • Non pulire la batteria o il caricabatterie con acqua.

• Tenere il caricabatterie fuori dalla portata dei bambini.
  • Non utilizzare una batteria o un caricabatterie danneggiati.

• Non utilizzare il caricabatterie in ambienti in cui sia presente il rischio di fulmini.

• Utilizzare il caricabatterie solo in interni in un ambiente con un flusso d'aria adeguato e la temperatura corretta.
• Tenere il caricabatterie lontano dalla luce solare. Non usare il caricabatterie all'aperto o in condizioni di bagnato.
• Non azionare il caricabatterie con le mani bagnate.
• Non utilizzare il caricabatterie in prossimità di materiali infiammabili o materiali

corrosivi. Staccare la spina del caricabatterie in caso di fumo o incendio.

• Non coprire il caricabatterie durante l'uso.
• L'apparecchio può essere utilizzato da bambini di almeno 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non abbiano esperienza o conoscenze previe, a patto che abbiano ricevuto assistenza o istruzioni per l'uso dell'apparecchio in modo sicuro e purché ne comprendano i rischi. I bambini non devono

giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza la supervisione di adulti.

Introduzione

Esistono diverse procedure per installare il caricabatteria su una superficie.

• Utilizzare i fori dedicati per le viti (40-C80, 40-C250).
• Utilizzare i fori dedicati situati sul lato posteriore del caricabatteria (40-C250).

Per utilizzare i fori per le viti per l'installazione su una superficie (40-C80, 40-C250)

ATTENZIONE: Non utilizzare un cacciavite elettrico per installare il caricabatterie sulla parete. Un cacciavite elettrico può danneggiare il caricabatterie.

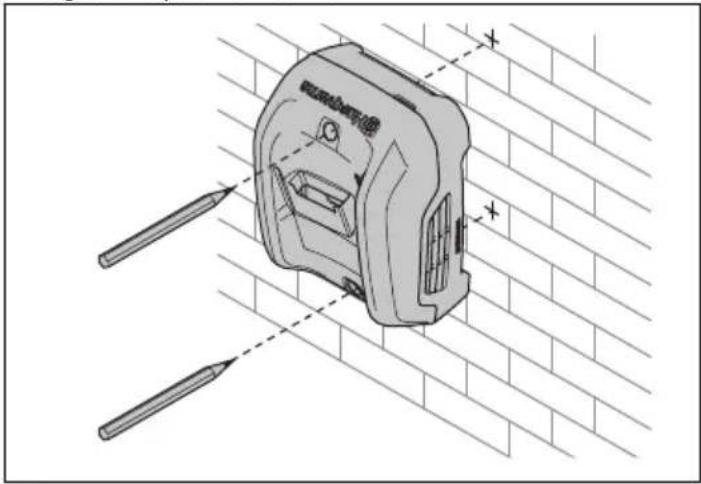

1. Segnare le posizioni dei fori.

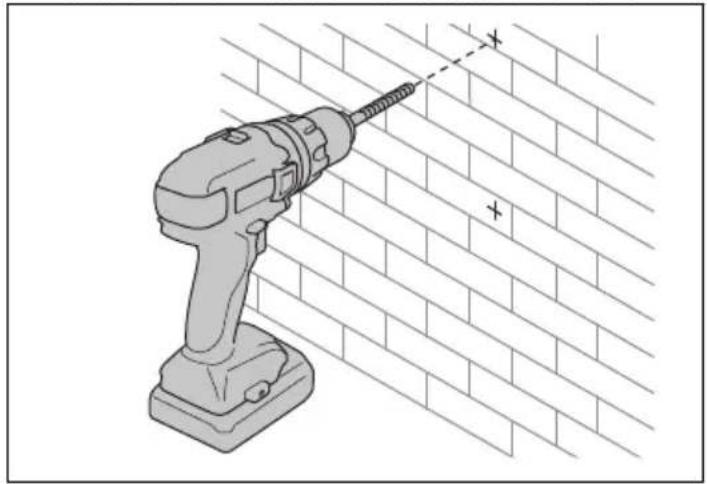

1. Praticare i fori. 3. Installare il caricabatteria con le viti.

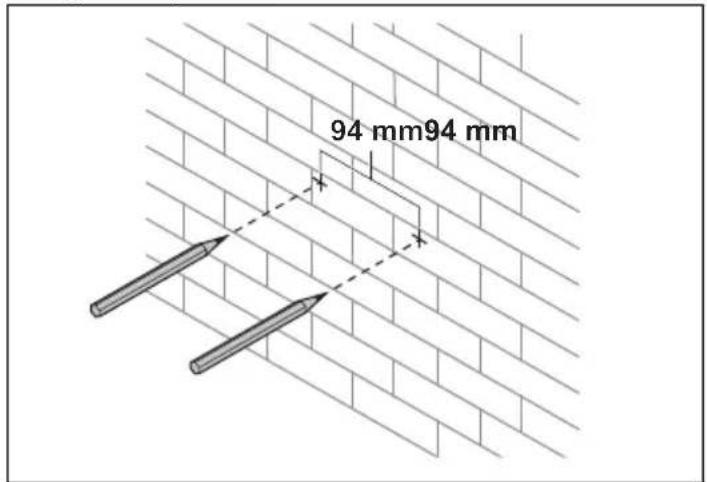

Per utilizzare i fori per l'installazione su una superficie (40-C250)

1. Segnare le posizioni dei fori.

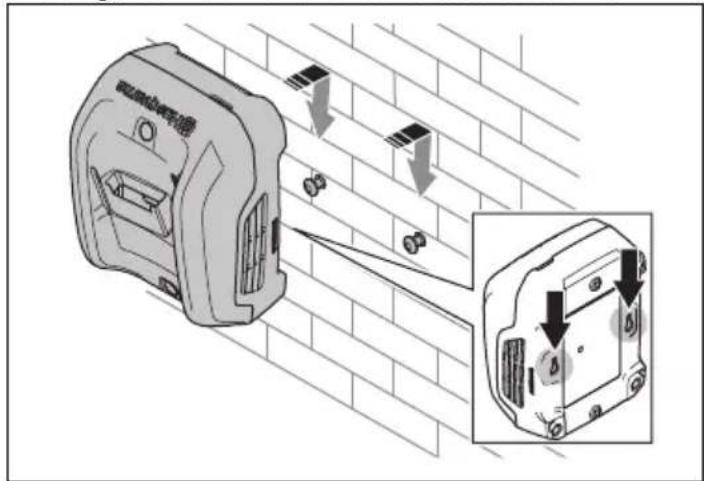

1. Collegare le viti e montare il caricabatteria sulle viti.

• Utilizzare il caricabatterie soltanto quando la temperatura ambiente è compresa tra 5 °C (41 °F) e 40 °C (104 °F).
• La batteria non si carica se la sua temperatura è superiore a 50 °C (122 °F).
• La batteria non si carica se la sua temperatura è inferiore a 0 °C (32 °F).

Ricarica della batteria

ATTENZIONE: Assicurarsi che la batteria, il caricabatterie e i terminali della batteria siano puliti e asciutti. Non inserire la batteria nel caricabatterie se è sporco o bagnato.

1. Collegare il caricabatterie a una presa di corrente. Il caricabatteria avvia un test di funzionamento automatico. L'indicatore di carica lampeggia in verde 1 volta, giallo 1 volta, rosso 1 volta e la ventola viene attivata per un breve intervallo di tempo.

ATTENZIONE: Collegare il caricabatterie solo a una presa di corrente con la tensione e la frequenza indicate sulla targhetta dati di funzionamento.

1. Inserire la batteria nel caricabatterie. Quando l'indicatore di carica sul caricabatterie è verde, la batteria è collegata correttamente al caricabatterie.
2. La batteria è completamente carica quando tutti gli indicatori del livello di carica sono accesi. Premere il pulsante indicatore dello stato della batteria per visualizzare il livello di carica.

Nota: L'indicatore di carica sul caricabatterie rimane verde durante l'intero processo di ricarica.

1. Rimuovere la batteria del telecomando dal caricabatterie. Estrarre la spina di alimentazione per scollegare il caricabatterie dalla presa di corrente. Non tirare il cavo di alimentazione.

Husqvarna Connect

Husqvarna Connect è un'app gratuita per i dispositivi mobili. L'app Husqvarna Connect fornisce funzioni estese per il prodotto Husqvarna.

- Informazioni aggiuntive sul prodotto.

- Dettagli, guida, parti del prodotto e manutenzione.

Primo utilizzo di Husqvarna Connect

1. Scaricare l'app Husqvarna Connect sul proprio dispositivo mobile.

2. Registrarsi nell'app Husqvarna Connect.

3. Seguire le istruzioni dell'app Husqvarna Connect per collegare e registrare il prodotto.

Nota: L'app Husqvarna Connectnon è disponibile per il download in tutti i mercati. Rivolgersi al centro di assistenza per maggiori informazioni.

RICERCA DEI GUASTI

Sintomi Possibili guasti Possibile procedura
L'indicatore di carica sul caricabatterie è giallo.L'indicatore di errore della batteria lampeggia oppure l'indicatore della temperatura della batteria è acceso.	Deviazione di temperatura, la batteria è troppo fredda o troppo calda per essere usata o caricata.	Se la batteria è troppo calda, tenerla collegata al caricabatterie. La ventola integrata del caricabatterie riduce la temperatura della batteria. Quando la batteria raggiunge la temperatura consigliata, la ricarica si avvia automaticamente.Se la batteria è troppo fredda, spostarla in un ambiente interno. Quando la batteria raggiunge la temperatura consigliata, continuare la ricarica.Rispettare l'intervallo di temperatura per il funzionamento, fare riferimento a FUNZIONAMENTO alla pagina 193. Tenere il caricabatteria lontano dalla luce solare. Se il problema persiste, contattare il centro assistenza Husqvarna.
L'indicatore di carica sul caricabatterie è giallo. L'indicatore di errore della batteria è acceso.	La batteria presenta un errore critico.	Contattare il rivenditore con servizio di assistenza Husqvarna.
L'indicatore di carica sul caricabatterie è rosso.	Il caricabatterie presenta un errore critico.	Contattare il rivenditore con servizio di assistenza Husqvarna.

TRASPORTO E RIMESSAGGIO

• Scollegare la spina di alimentazione e rimuovere la batteria dal caricabatterie.
• Fissare in sicurezza il prodotto durante il trasporto per evitare danni o incidenti.
• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.
• Mettere il prodotto in un luogo asciutto, non soggetto a gelate e pulito a una temperatura corretta.
• Stoccare il prodotto a una temperatura compresa fra 5 °C (41 °F) e 25 °C (77 °F). Tenere il prodotto lontano dalla luce solare.
• Tenere la batteria lontano dal caricabatterie durante il rimessaggio.

Smaltimento

Questo simbolo indica che il prodotto non è un rifiuto domestico. Riciclarlo tramite il sistema di raccolta locale

per le apparecchiature elettriche ed elettroniche. Ciò contribuisce a una corretta gestione dei rifiuti al termine del ciclo di vita. Per informazioni, contattare le autorità locali, i servizi di smaltimento dei rifiuti domestici, il concessionario o il rivenditore di zona. Lo smaltimento non corretto può avere potenziali effetti negativi sull'ambiente e sulla salute, a causa della potenziale presenza di sostanze pericolose.

Nota: Il simbolo compare sul prodotto o sull'imballaggio.

DATI TECNICI

Per i dati tecnici, fare riferimento alla targhetta dati di funzionamento del caricabatterie.

Tabella

Batteria 40-B70 40-B140 BLi30
Tipo Ioni di litio Ioni di litio Ioni di litio
Capacità batteria, Ah 2 4 7,5
Tensione nominale, V 36 36 36
Peso, kg 0,8 1,3 1,9
